Методика поверки «ГСИ.СЧЕТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЕ ТИПА СВК» (МП ЛГФИ.407223.003 )

Федеральное государственное унитарное предприятие "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

СЧЕТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЕ ТИПА СВК

Методика поверки

с изменением № 1

ЛГФИ.407223.003 МИ

Настоящий документ распространяется на счетчики холодной и горячей воды крыльчатые типа СВК (в дальнейшем - счетчик), выпускаемые по техническим условиям ЛГФИ.407223.003 ТУ, и устанавливает методику первичной и периодической поверок счетчиков.

Счетчик подлежит первичной поверке при выпуске из производства и после ремонта и периодической поверке в процессе эксплуатации и хранения.

Поверку счетчика проводят юридические лица и индивидуальные предприниматели, аккредитованные в соответствии с законодательством об аккредитации в Российской Федерации.

Межповсрочный интервал счетчика - нс более 6 лет для счетчиков, используемых на холодной воде, и нс более 6 лет для счетчиков, используемых на горячей воде.

1 Операции поверки

• 1.1 При проведении поверки выполняют операции:

• - внешний осмотр по методике подраздела 6.1;

• - проверка герметичности по методике подраздела 6.2;

• - определение относительной погрешности измерения объема по методике подраздела 6.3;

• - проверка формы и длительности импульса но методике подраздела 6.3.9

2 Средства поверки

• 2.1 При проведении поверки применяют средства измерений, испытательное оборудование и вспомогательные средства, указанные в таблице 1.

Средства измерений должны быть поверены и иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

Допускается применение средств измерений других типов, обеспечиваю

• - установку счетчика в условиях, исключающих возможность образования паров поверочной среды, протекающей через него, пузырьков и растворенного воздуха (газа);

• - горизонтальное положение счетчика в трубопроводе поверочного стенда с допускаемым отклонением не более ±5°;

• - установку испытуемого счетчика в трубопроводе поверочного стенда с соблюдением прямолинейных участков трубопровода длиной не менее 10 диаметров условного прохода (далее Ду) счетчика на входе и не менее 5Ду на выходе счетчика; при необходимости перехода на прямолинейном участке с одного диаметра на другой, угол конусности должен быть не более 12°;

• - контроль температуры поверочной среды на входе или на выходе счетчика на расстоянии не менее 20 Ду на входе и не более 5Ду на выходе, с погрешностью не более ±1 °C;

• - использование оптоэлектронного узла съема сигнала с водосчетчика (оп-тосчптывающей головки);

• - синхронное включение и выключение счета числа импульсов выходного сигнала оптосчитывающей головки, установленной на счетчике, и импульсов времени с началом и окончанием измерения объема или массы поверочной среды, прошедшей через счетчик;

• - соответствие поверочной среды требованиям СаН ПиН 2.1.4.1074-01;

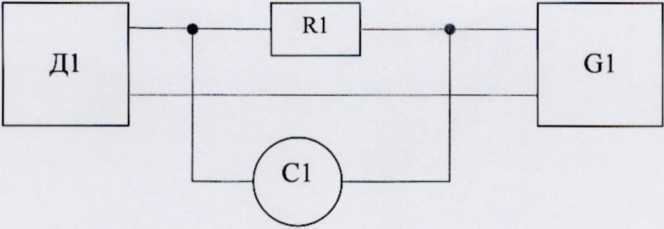

• - возможностью проверки длительности низкочастотного импульса при проверке счетчика на номинальном расходе.

3.1. Поверка должна проводиться при соблюдении требований безопасности, приведенных в нормативно-технической и эксплуатационной документации на средства измерений и испытательное оборудование, а также с соблюдением требований ГОСТ 12.1.019-79 (в части электрических испытаний) и ГОСТ Р 52543-2006 (в части гидравлических испытаний).

• 3.2 К поверке допускают лиц, прошедших инструктаж по технике безопасности и изучивших эксплуатационную документацию на счетчик, средства измерений и испытательное оборудование.

• 3.3 Перед включением в сеть средства измерений и испытательное оборудование, имеющие клеммы заземления, необходимо заземлить.

ВНИМАНИЕ! ВСЕ РАБОТЫ ПО МОНТАЖУ И ДЕМОНТАЖУ НЕОБХОДИМО ВЫПОЛНЯТЬ ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ ПИТАНИЯ И ПРИ ОТСУТСТВИИ ИЗБЫТОЧНОГО ДАВЛЕНИЯ ПОВЕРОЧНОЙ СРЕДЫ В ТРУБОПРОВОДЕ.

• 4.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха от плюс 5 до плюс 35 °C;

• - относительная влажность окружающего воздуха 30-80 %;

• - атмосферное давление 84-107,6 кПа (0,84 - 1,076 бар);

• - поверочная среда - вода, соответствующая требованиям

СаН ПиН 2.1.4.1074-01;

• - температура поверочной среды от плюс 5 до плюс 30 °C;

• - изменение температуры поверочной среды в процессе определения относительной погрешности измерения объема не более ±5 °C;

• - диаметр трубопровода на входе и выходе счетчика Ду±2 %;

• - длина прямолинейного участка трубопровода на входе счетчика - не менее 10Д_у, на выходе - не менее 5Ду;

• - положение счетчика в трубопроводе поверочного стенда горизонтальное с допускаемым отклонением не более ±5°;

• - направление потока поверочной среды совпадает с направлением стрелки на корпусе счетчика;

• - уплотнительные прокладки не выступают внутрь трубопровода;

• - внешние источники электрических и магнитных полей находятся на расстоянии не менее 3 м от счетчика;

• - отсутствие ощутимой вибрации и ударов, влияющих на работу счетчика.

Горизонтальному положению счетчика соответствует такое положение, при котором виртуальная ось, соединяющая центры входного и выходного отверстий рабочей полости счетчика, расположена горйз&нтально и счетный механизм находится в верхнем положении.

• 4.2 Дроссельные устройства, тройники и другие местные гидравлические сопротивления, деформирующие или закручивающие поток рабочей жидкости, поступающей в проточную часть счетчика, рекомендуется располагать на расстоянии не менее ЗОДу от места установки счетчика.

  Из	Лист	№ докум.	Подп.	Дата

  ЛГФИ.407223.003МИ

  Лист

  Инв. № подл. | Подп. и дата Взам инв, № Инв. № дубл. Подп. и дата

• 4.3 Допускается одновременная проверка нескольких счетчиков одного типоразмера, установленных последовательно на измерительном участке стенда, при условии обеспечения необходимого расхода для каждого счетчика.

• 5.1 Перед началом поверки счетчик выдерживают при температуре окружающей среды от плюс 5 до плюс 35 °C не менее 1 ч, если до этого он находился в иных условиях.

• 5.2 Проверяют наличие действующих свидетельств о поверке используемых средств измерений, наличие аттестатов испытательного оборудования.

• 5.3 Проверяют наличие паспорта на счетчик.

• 5.4 Подготавливают к работе средства измерения, применяемые при поверке счетчика, в соответствии с их эксплуатационной документацией.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие поверяемого счетчика следующим требованиям:

-соответствие требованиям нормативной документации на счетчик конкретного типа;

• - заводской порядковый номер счетчика соответствует номеру, указанному в паспорте счетчика;

• - корпус счетчика нс имеет механических повреждений, влияющих на его работоспособность; проточная часть счетчика чистая;

• - прозрачный защитный кожух не разрушен и не имеет механических повреждений. затрудняющих считывание показаний;

• - маркировка четкая, исключающая двоякое толкование показаний счетчика;

• - резьба соединительных штуцеров не имеет забоин.

  Из	Лист	№ докум.	Подп.	Дата

  Г1ГФИ.407223.003МИ

  Лист

  Инв. № подл. | Подп. и дата | Взам инв. № | Инв. № дубл. | Подп. и дата

• 6.2 Проверка герметичности

  • 6.2.1 Проверку герметичности счетчиков производят с помощью стенда путем создания в их рабочей полости избыточного давления воды с номинальным значением 1,6 МПа (16 кгс/см²) в течение 15 мин, допускается проверку герметичности проводить путём создания в рабочей плоскости избыточного давления воды с номинальным значением 2,0 МПа (20 кгс/см²) в течении I минуты. Увеличение давления должно быть постепенным, без гидравлического удара. Избыточное давление контролируют манометром.

Счетчик считают гермегичным, если при воздействии испытательного давления не наблюдаются каплепадение, течь воды и спад давления по контрольному манометру.

• 6.2.2 В случае несоответствия счетчика любому из требований п.п.6.1.1,

• 6.2.1 он считается непригодным к эксплуатации и дальнейшей поверке не подлежит.

6.3 Определение относительной погрешности измерения объема

• 6.3.1 Относительную погрешность измерения объема счетчиком определяют проливным методом с применением поверочного стенда.

Проводят монтаж счетчика на испытательном участке трубопровода поверочного стенда с соблюдением указаний подраздела 4.

После монтажа проверяют герметичность мест соединений. Для чего подают поток воды в трубопровод поверочного стенда при открытом запорном вентиле (шаровом кране) на входе счетчика и закрытом запорном вентиле, стоящем по потоку после счетчика.

Обнаруженные течи или каплепадение в местах соединений устраняют.

• 6.3.2 Устанавливают на счетный механизм счетчика оптосчитывающую головку.

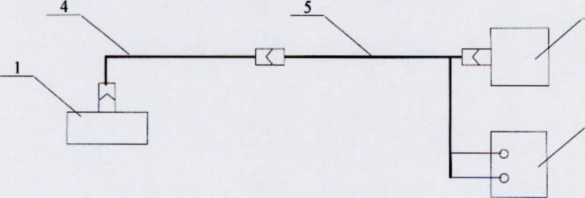

При использовании стенда СП 3 оптосчитывающую головку подключают к средствам испытаний согласно рисунку 1.

1 — оптосчитывающая головка *

2 - микропроцессорный вычислитель расхода МВР-5*

• 3 - пульт управления*; 4 - жгут ФСГ*; 5 - жгут переходной*

Рисунок 1

Средства испытаний, помеченные на рисунке 1 звездочкой (*), входят в состав поверочного стенда СП 3.

При использовании стенда, в состав которого входит автоматизированное устройство контроля параметров бытовых водосчетчиков АУК-03 (в дальнейшем - АУК-03), подключение средств испытаний к оптосчитывающей головке и порядок проверки согласно указаниям паспорта на АУК-03.

При использовании поверочного стенда другого типа подключения проводят согласно его эксплуатационной документации.

• 6.3.3 Непосредственно перед началом поверки счетчики, установленные на испытательном участке стенда, подвергают наработке на номинальном расходе, указанном в паспорте счетчика, в течение не менее 15 мин (при выпуске из производства наработку допускается нс проводить).

• 6.3.4 Поверку проводят весовым методом на номинальном, переходном и минимальном расходах, указанных в таблице 2 для соответствующего типоразмера и класса счетчика.

• 6.3.5 В случае предъявления на поверку непрерывных партий счетчиков, произведенных одним изготовителем, использующем один процесс производства, обеспечивающий калибровку всех счетчиков при производстве, допускается выборочная первичная поверка партий счетчиков по количественному признаку, согласно ГОСТ Р ИСО 3951-2-2009.

Для определения критерия приемки (отклонения) партии рекомендуется использовать форму к метод "S", ГОСТ Р ИСО 3951-2-2009, с предельно допустимым уровнем несоответствий (AQL) 4,0%. Выборка счетчиков из предъявляемой на поверку партии должна быть репрезентативной с уровнем контроля II или 111 по ГОСТ Р ИСО 3951-2-2009.

Контроль допусков относительной погрешности измерения объема для выборки счетчиков на каждом поверяемом расходе производят индивидуальным методом, сравнением полученных значений статистик качества Qu и Qi на каждом поверяемом расходе с контрольным нормативом.

Партия счетчиков принимается, если каждая из вычисленных статистик качества больше либо равна контрольного норматива, в противном случае партия должна отклонена с выполнением мероприятий по улучшению качества регламентированных ГОСТ Р ИСО 3951-2-2009.

Значение объема воды, наливаемое в мерную емкость поверочного стенда за время одного измерения (между двумя срабатываниями переключателя потока поверочного стенда) должно быть не менее значений, указанных в таблице 3.

Таблица 3

Максимальный объем воды ограничен вместимостью мерной емкости.

• 6.3.5 По результатам каждого измерения определяют относительную погрешность измерения объема счетчиком 5_С, %, по формуле:

V -V

8_С = '   ^э»Ю0,                        (1)

Уэ

где V_c - объем воды, прошедшей через счетчик за время измерения, определенный по формуле (2), л;

V₃ - объем жидкости, прошедшей через счетчик за время измерения, определенный по мерной емкости поверочного стенда, л.

V_C=K.N,                            (2)

где К - передаточный коэффициент счетчика, указанный в таблице 4, л/имп;

N - количество импульсов на выходе оптосчитывающей головки, зарегистрированных за время измерения (по индикатору МВР-5).

Если поверочный стенд измеряет не объем, а массу, то значение объема V ), л, определяют по формуле:

Уэ = 10³(т_в/р)-0,                       (3)

где гпв - масса воды, прошедшей через счетчик за время измерения, определенная по весам поверочного стенда, кг;

р - плотность воды, кг/м³;

0=1,001 - коэффициент, учитывающий массу воздуха, вытесненного из мерной емкости.

Пр имечания

• 1. При отсутствии в составе используемого стенда оптосчитывающей головки допускается объем Vc определять как разность показаний счетчика в начале и конце каждого испытания (между двумя срабатываниями устройства переключения потока поверочного стенда).

• 2. Допускается проводить определение погрешности методом сличения значения Vc с показанием эталонного счетчика при условии, что погрешность эталонного счетчика в режиме измерения объема в 3 раза меньше значений, приведенных в п. 6.3.7 (при первичной поверке счетчика) или определенных по формуле (4) (при периодической поверке счетчика).

• 6.3.6 Значения относительной погрешности измерения объема, определенные по формуле (1), на каждом расходе должны быть нс более пределов относительной погрешности измерения объема счетчиком.

• 6.3.7 При выпуске из производства или после ремонта (первичная поверка) пределы относительной погрешности измерения объема Д₅равны:

± 5 % при расходе q_mj_n;

± 2 % при расходах q_t и q _max;

• 6.3.8 В процессе эксплуатации или хранения (периодическая поверка) пределы относительной пш-решности измерения объема не более 2 Д_ги определяются по формуле:

Д’=±(Д₅+0,17Г10-³),                      (4)

где Да - пределы допускаемой относительной погрешности измерения объема при выпуске из производства (см. п 6.3.7), %;

A ’ - пределы допускаемой относительной погрешности измерения объема в процессе эксплуатации или хранения, %;

t - время, прошедшее со дня ввода счетчика в эксплуатацию после выпуска из производства или ремонта, ч.

В.И. Никитин

Приложение А

(рекомендуемое)

Протокол поверки счетчика_____________________зав. №________________

(наименование счетчика)                 (номер)

передаточный коэффициент счетчика К=______________л/имп.
