Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П»

Методика поверки

4278-0087-63796276-2017 МП

2018 г.

Оглавление

  • 1.   ОБЩИЕ ПОЛОЖЕНИЯ                                  3

  • 2.   ОПЕРАЦИИ ПОВЕРКИ

  • 3.   СРЕДСТВА ПОВЕРКИ

  • 4.   ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 5.   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 6.   УСЛОВИЯ ПОВЕРКИ

  • 7.   ПОДГОТОВКА К ПОВЕРКЕ

  • 8.   ПРОВЕДЕНИЕ ПОВЕРКИ                                 5

9   ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ                    13

1. ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1.   Настоящая методика распространяется на комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» (далее по тексту - комплексы), изготавливаемые ООО «ИСС-Интегратор», г. Москва, и устанавливает порядок и объем первичной и периодической поверок.

  • 1.2.   Интервал между поверками - два года.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При поверке выполнить операции, указанные в таблице 1.

  • 2.2  Последовательность проведения операций должна соответствовать порядку, указанному в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

+

+

2 Опробование

8.2

+

+

3 Определение абсолютной погрешности привязки текущего времени комплекса относительно шкалы UTC(SU)

8.3

+

+

2.3 В случае получения отрицательных результатов по любому пункту таблицы 1, комплекс бракуется и отправляется в ремонт.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться средства поверки, перечисленные в таблице 2.

  • 3.2 Применяемые при поверке средства измерений должны быть поверены.

  • 3.3 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки

8.3

Источник первичного точного времени УКУС-ПИ 02ДМ: пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К поверке допускаются лица, аттестованные в качестве поверителей, имеющие высшее или среднее техническое образование, практический опыт в области радиотехнических измерений, изучившие эксплуатационную документацию на комплекс и средства поверки.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки комплекса следует соблюдать требования безопасности, устанавливаемые руководством по эксплуатации на комплекс и используемое при поверке оборудования.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • • температура окружающего воздуха (20 ± 5) °C;

  • • относительная влажность окружающего воздуха от 30 до 80 %;

  • • атмосферное давление от 84 до 106 кПа (от 630 до 795 мм. рт. ст.)

  • 6.2 При периодической поверке комплекса на месте эксплуатации допускается работа на открытом воздухе при температуре от минус 10 до плюс 40 °C в отсутствие осадков.

  • 6.3 Поверка производится аккредитованными организациями в установленном порядке.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Поверитель должен изучить руководство по эксплуатации поверяемого комплекса и используемых средств поверки.

  • 7.2 Убедиться в наличии заземления блока питания.

  • 7.3 Убедиться в правильности соединений блоков комплекса.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 Без подключения комплекса к источнику питания проверить:

  • - комплектность;

  • - отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей;

  • - целостность пломб, наличие заводского номера и маркировки на комплексе.

  • 8.1.2 Результаты поверки считать положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям РЭ.

  • 8.2 Опробование

    • 8.2.1 Собрать комплекс в соответствии с руководством по эксплуатации.

    • 8.2.2 Подключить персональный компьютер (ноутбук) к комплексу через WI-FI канал связи к сети с именем СМ пароль securos_.

    • 8.2.3 Включить комплекс, выждать 5 минут, убедиться, что подключение к сети WI-FI с именем СМ произошло.

    • 8.2.4 Запустить сеанс RDP и осуществить подключение к комплексу по указанному в его формуляре IP адресу, используя для авторизации логин NUC, пароль secures;

    • 8.2.5 Убедиться, что соединение по RDP произошло.

    • 8.2.6  Открыть любым текстовым редактором конфигурационный файл config.xml, который находится по адресу C:\Program Files (x86)\ISS\TrafficScannerSM.

    • 8.2.7  В файле найти тег <VERSION_SOFWARE> сравнить с указанной версией в формуляре. Версия ПО должна совпадать с указанной в формуляре и быть не менее 1.0.0.0. Найти тег <MODEL> сравнить с моделью указанной в формуляре и на корпусе комплекса. Название модели должно совпадать с указанным в формуляре. Найти тег <NUMBER> и сличить с серийным номером в формуляре и на корпусе комплекса. Серийный номер должен совпадать с указанным в формуляре.

    • 8.2.8      Запустить менеджер задач кликнув по иконке с названием TrafficScannerSM_Manager.

    • 8.2.9  Выбрать закладку Control и убедиться что статус службы рабочего режима индицируется как Started (рисунок 1).

      _______□

      Options ( Registr. 1 Cdibr. I

’ I r ilh Hi шин HM S1 hi i ( “i

Started Stop |

Startup type I Automatic

Setup Utllty      Latnch | i|

Viewer      Launch | I

Рисунок 1

8.2.11 Результаты поверки считать положительными, если выполняются пп. 8.2.7, 8.2.9.

8.3 Определение абсолютной погрешности привязки текущего времени комплекса относительно шкалы UTC(SU)

  • 8.3.1. Абсолютная погрешность привязки текущего времени комплекса к шкале времени UTC (SU) определяется путем сравнения времени встроенного навигационного модуля комплекса (центральный модуль) с временем от источника первичного точного времени УКУС-ПИ 02ПД.

  • 8.3.2. Подключить источник первичного точного времени (далее по тексту - эталонный источник) к комплексу по USB и Ethernet.

  • 8.3.3. В диспетчере устройств операционной системы Windows узнать СОМ-порт подключения эталонного источника.

  • 8.3.4. Запустить программу «Система ТО вер.4.4».

  • 8.3.5. В открывшемся окне «Система ТО вер.4.4» нажать «Добавить устройство» (поле 1 на рисунке 1).

^6 Систем» тимического обслужмони»          л                                                                                                                                    — О X

Ф*йл Слисок■

Созалга группу Добавят» усгройсчо ш Л $ Слжскустройств л- _<$ Обиоалмь итокитически Cron Сгмсок устройств ^***............... Устройство

Сервер времени "УКУС-ПИ" 2.0

Устройство: сошЗ

Конфигурация устройства

Региональные установим

№пыъзуеиая времена» ина: GMT+03:00 йвтоиатммесоЛ переход на летнее время: не итетъэуетс»

X ГП0НАСС/6Р4

ГСтоьхяание СРМС ГЛОНАСС; жжяяымим

^пользование CWC 5PS: псиолазуетсл

ЭВрем.

Мекоечапьное с^кло-еше икалы аретеяи: 1OOQO нмс

Клшьхввние аироетешательмсй Ч7₽-ржхыяос иежжмеауечся Ита»ыдвмм Тте<едееоа ОУС 868): в£пояьзуетсй Испояьхвание ОвуТ*с<ерверв (Я5С 867): асвоаытеегся

Порт Ethernet 3

ИслоЛвжавые:

Ш Лротрко* £И

Лтдаыоваке:

Скорость обмена даг^ыат; 18200

2 Ожидание                ............дПВЖ.....ЖЖ WEWFw

Рисунок 1

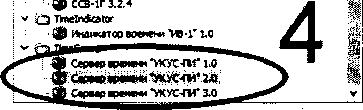

  • 8.3.6. В появившемся окне ввести СОМ-порт эталонного источника (поле 1 на рисунке

2) и выбрать тип эталонного источника (поле 2 на рисунке 2). Нажать кнопку «Изменить».

Ф Устройство "cornJ"

Описание

Комментарий^

.Пиктограмма

Интерфейс

Мониторинг времени NTP-сервера 55У

: ® ССВ-1Г 3.1.4 ф СО-1Г 3.1.7  ССВ-1Г 3.2.0

Ф ССВ-1Г 3.2.1 ф ССВ-1Г 3.2.2 -ф ССВ- 1Г 3.2.3 -ф ССВ-1Г 3.2.4

Отяена

Рисунок 2

  • 8.3.7. В появившемся окне ввести COM-порт эталонного источника (поле 1 на рисунке 2) и выбрать тип эталонного источника (поле 2 на рисунке 2). Нажать кнопку «Изменить».

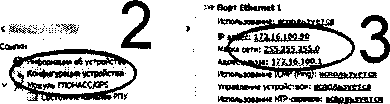

  • 8.3.8. Выбрать «Конфигурация устройства» (поле 2 на рисунке 1).

  • 8.3.9. Задать IP-адрес и маску подсети для эталонного источника (поле 3 на рисунке 1) и применить изменения. Закрыть программу «Система ТО вер.4.4».

  • 8.3.10. Дождаться пока все индикаторы на эталонном источнике станут зелеными.

  • 8.3.11. Запустить программу «NTP Time Server monitor».

  • 8.3.12. Во вкладке «NTP Configuration File» нажать «NTP config generator» (поле 1 на

рисунке 3).

File Edit Help

NTP Service j NTP Status NTP Configuration File | Statistic | Advanced Statistic | Configuration | Notification |

C:\Progiam Fie» (x86)\NTP\etckntp.conf__~__--

j |tt--# server/peer section

i server 172.1 Б.100.30

i #-# end of server/peer section #-#

i tt-tt statistic section

i enable stats

i statsdir "CA"

statistics loopstats peerstats clockstats

! #-# end of statistic section #-#

Save configuration | ^Discard changes

Рисунок 3

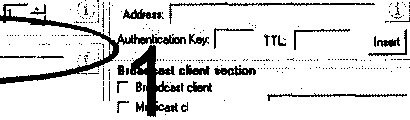

  • 8.3.13. В открывшемся окне настройки файла конфигурации в секции «Server/Peer section» (поле 1 на рисунке 4) ввести IP-адрес эталонного источника и нажать кнопку «Insert».

    fty NIP configuration generator

    Generated NTPconfigurethmfBe(nip.conf)

    . NTP configuration options Localclock section

    JgiiinllJnlnili iihsher

    Server/Peer section

    Server R* Pees ■ ■ Г prever Г use burst

    Pdtinfl irtwvrtMirt |a5o (recommended) Max|Aulo (recommended) yj

    Miscellaneous section

    Г* Generate/use NTP drift fie

    Location I

    Г Alow initial big time step (>1000 seconds) Г Slew always Max. slewing: j Trap receiver. [ T raceGe: j Tracelevel: | , Log config I П Everts

    Access control

    Address: | Netmask: |

    Г ignore

    Г limited

    Г* low poo trap

    Г nomocSy

    no peer no query no serve no trap

    Г* no trust Г" ntpport

    Add restriction

    Cfert imt |          Client period (seconds): |

    i.

    Insert into current configuration

    ■ C^Ocrok ewks^n Sync events Д Sys i Server option*™

    |T DisabtePLL Г Disable statistic Г Di ]Г“ Disable bcfent Г" Disable

    В roadcast delay |        seconds

    Iburst      Г      seconds

    , ! -

    ; Statistic section

    | Г Enable statistic

    Key path: Trusted keys: Request keys: Control key.

    I Г" Loopstats Г Pawstats Г" Oockstats

    Insert basic configuration I List avaiable pubic time server

Рисунок 4

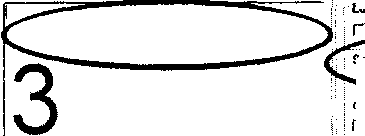

  • 8.3.14. В секции «Statistic section» (поле 2 на рисунке 4) отметить все пункты, а в поле «Logfile location» указать «С:\» вместе с кавычками.

  • 8.3.15. В секции «Generated NTP configuration file (ntp.conf)» (поле 3 на рисунке 4) появятся указанные настройки.

  • 8.3.16. Нажать кнопку «Insert into current configuration» (поле 4 на рисунке 4).

  • 8.3.17. Во вкладке «NTP Configuration File» нажать «Save configuration» (поле 2 на рисунке 3)

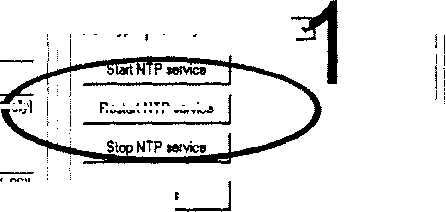

  • 8.3.18. Перейти на вкладку «NTP Service» и нажать кнопку «Restert NTP service» (поле 1 на рисунке 5). Значение параметра «Service Status» (поле 2 на рисунке 5) должно стать «Stoped», а потом стать «Started».

/Bj NTP Time Server Monitor by Meinberg 1.04

File Edit Help

NTP Service | NTP Status | NTP Configuration File | Statistic ] Advanced Statistic) Configuration j Notification |

Service information:

NTP version: nlpd 4.28p10@1.3728-0 Mar 2313:43:48 (UTC+01:00) 2017 (1 ]

....... .......... ............. ............... '

Si^^'s^te?jNehvork Time Protocol Daemon

"i Service configuration: r Control service:

Start Type: (Manually

Restart NTP service

Settrigs

T

i

Description:

Synchronizes the local system clock to a reference time source and (evenfaly] provide this time to NTP and/or SNTP clients

Path to EXE: (CAProgram Files (x86)\NTP\bin\ntpd.exe* 3 -M -g -c "C:\Program Files (x86)1'

Service Status: Started

Service information: ' ~

i Application Log j

ntpsvcio.dll version 120

шшв

Рисунок 5

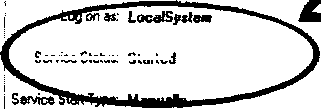

  • 8.3.19. Перейти на вкладку «NTP status». Выждать пока строка с IP-адресом эталонного источника станет зеленой (рисунок 6).

    ]/$ NTP Time Server Monitor by Meinberg 1 ХМ                                                                      —            X

    File Edit Help

    NTP Service NTP Status | NTP Configuration File j Statistic | Advanced Statistic | Configuration | Notification |

    i Localhost l|

    I Current local NTP Statu*: (Sync to:172.16.100.90 Offset-eTlZms" Stratum^2                                         Be,,e*h Intervalt [To » |

    NTP Status:                                                                                                                          !

    i

    Remote                      Refid            I Stratum. Type              WheniPoB ■ Reach Delay    , Offset     i Jitter     P

    - 172.16 100.90               GPS             1      Unicail server    53   64    377   0.141     -6.412     0.039

    I I

    : I I

    ’oling Status: i                            RunningNTPVersion: ntpd4.28p10@1.3728-oMar2313:43:48(UTC+01:00)2017 (1) >DN3kx*vp Legendf

Рисунок 6

  • 8.3.20. Перейти на вкладку «Statistic».

  • 8.3.21. Выждать не менее 30 минут.

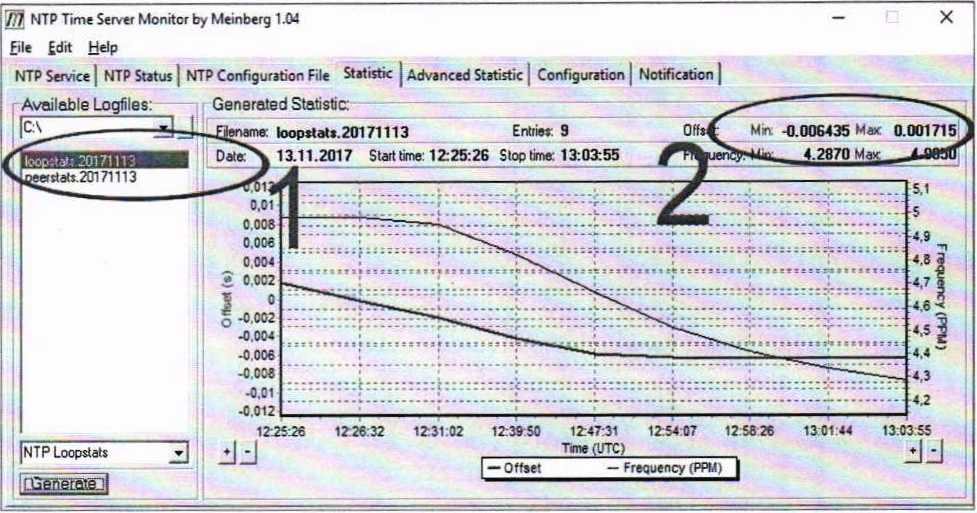

  • 8.3.22. В секции «Available Logfiles» (поле 1 на рисунке 7) указать путь «С:\».

    Рисунок 7

  • 8.3.23. Выбрать файл начинающийся с «loopstats» и нажать кнопку «Generate». В секции «Generated Statistic» появятся данные. Значения «Offset Min» «Offset Мах» (поле 2 на рисунке 7) соответствуют минимальному и максимальному значению расхождению времени комплекса и эталонного источника в секундах.

  • 8.3.24. Результаты поверки считать положительными, если минимальное и максимальное значения расхождения времени комплекса и времени эталонного источника (абсолютная погрешность привязки текущего времени комплекса к шкале времени UTC (SU)) находятся в пределах ± 1 с.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

  • 9.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности с указанием причины забракования.

  • 9.3 Результаты первичной поверки предприятием-изготовителем заносятся в формуляр.
