Методика поверки «Поляриметры автоматические АР-300» (МП-201/08-2020)

УТВЕРЖДАЮ

В. А. Лапшинов

ителя лаборатории

ОММАШ ТЕСТ»

Поляриметры автоматические АР-300.

Москва, 2020 г.

Настоящая методика поверки распространяется на поляриметры автоматические АР-300 (далее - поляриметры), предназначенные для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества (водные растворы сахарозы, аскорбиновая кислота, глутамат натрия, кварцевые пластинки) с одновременным измерением температуры образца.

Интервал между поверками 1 год.

• 1. ОПЕРАЦИИ ПОВЕРКИ.

  • 1.1. При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1.

• 2. СРЕДСТВА ПОВЕРКИ.

  • 2.1.При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2.

Примечание - Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 3.1 Требования безопасности перечислены в п.п. 6.1-6.4 ГОСТ 8.258-2013.

• 4. УСЛОВИЯ ПОВЕРКИ

  • 4.1. При проведении поверки соблюдают следующие условия:

Поверку поляриметра следует проводить через 60 минут после включения в сеть, а также выполнить условия проведения поверки, изложенные в п.п. 7.1 - 7.4 ГОСТ 8.258-2013.

• 5. ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1. Перед проведением поверки выполняют следующие операции:

    • 5.1.1. Подготавливают поляриметры к работе в соответствии с требованиями эксплуатационной документации

    • 5.1.2. Подготавливают средства поверки, указанные в таблице 3, в соответствии с требованиями их эксплуатационной документации.

    • 5.1.3. Подготовку к подготовку к поверке выполняют в соответствии с требованиями разд. 8 ГОСТ 8.258-2013

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1. ВНЕШНИЙ ОСМОТР

    • 6.1.1. При проведении внешнего осмотра устанавливают соответствие поверяемого поляриметра следующим требованиям, приведённым в п.п. 9.1.1 - 9.1.6 (подраздел 9.1) ГОСТ 8.258-2013.

    • 6.1.2. Результат внешнего осмотра считается положительным, если выполняются все требования п.6.1.1

  • 6.2. ОПРОБОВАНИЕ

• 6.2.1 Убедиться, что поляриметр оставался включенным не менее часа при нормальной рабочей температуре.

• 6.2.2  Убедиться, что измерительная камера полностью пуста, закрыть крышку измерительной камеры, затем нажать клавишу ZERO. (см. п. 15.1 Руководства по эксплуатации). По окончании установки нуля на дисплее появляется надпись “ZERO SET END”.

• 6.2.3 Проверить правильность юстировки источника света (см п. 9.2.2 ГОСТ 8.258-2013).

• 6.2.4 Результат проверки считается положительным, если выполнены все требования п.п. 6.2.1-6.2.3

• 6.3. ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

6.3.1. Для проверки идентификационных данных поляриметра проводят следующие операции:

Проводят проверку идентификационных данных программного обеспечения, отображаемых на дисплее поляриметра, данным, указанным в таблице 3.

Таблица 3 - Идентификационные данные встроенного ПО поляриметров

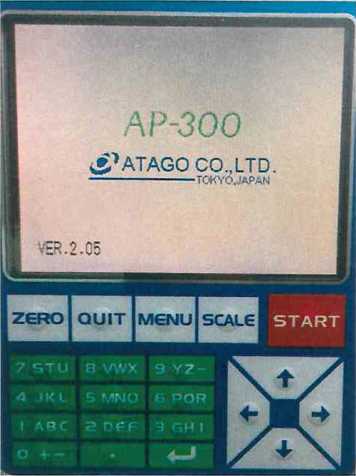

• 6.3.2 Проверить версию программного обеспечения можно в момент включения поляриметра. В центре дисплея после включения тумблера питания отображается название поляриметра «АР-300», производитель «ATAGO СО., LTD. TOKYO, JAPAN», а также в левом нижнем углу версия программного обеспечения (см. Рисунок 1).



Рисунок 1

• 6.3.3 Результат проверки идентификационных данных поляриметра считается положительными, если номер версии программного обеспечения соответствуют указанным в таблице 3.

• 6.4. ПРОВЕРКА МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

• 6.4.1 Определение абсолютной погрешности при измерении угла вращения плоскости поляризации в угловых градусах.

• 6.4.1.1 Для определения абсолютной погрешности используются средства поверки, указанные в п. 2.1 и выполняются следующие операции.

• 6.4.1.2 Открыть крышку кюветного отделения и поместить в кюветное отделение поляриметра пластину поляриметрическую.

• 6.4.1.3 Установить пластинку поляриметрическую в отделение для образцов поляриметра. Подключить температурный датчик.

• 6.4.1.4 Выбрать тип шкалы «ANGLE OF ROTATION» при использовании кварцевых поляриметрических пластинок - угловые градусы (см. п. 17 е Руководства по эксплуатации).

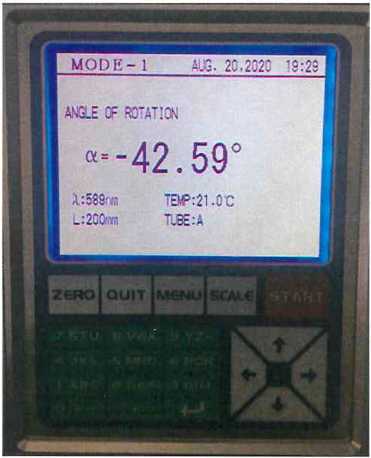

• 6.4.1.5 Нажать кнопку «START» для измерения. Процесс измерений запущен. Результаты измерений выводятся на дисплее вместе с единицами измерения, фактической температурой, режимом измерений и другой информацией (см. рисунок 2).



  Рисунок 2

• 6.4.1.6 Выполнить измерения угла вращения плоскости поляризации не менее чем в пяти различных положениях меры по отношению к плоскости поляризации падающего на нее излучения, отличающиеся друг от друга примерно на 70°. Зафиксировать результаты измерений.

• 6.4.1.7 Внести показания термометра и значение угла вращения плоскости поляризации для каждой пластинки (ф;°) в протокол.

• 6.4.1.8 Вычислить разность между полученным результатом и приведенном в свидетельстве о поверке пластинок поляриметрических с учетом температуры, при которой проведены измерения, для каждой поляриметрической пластинки:

Д(°А) = (р_;° - ф°,

где (pj° - измеренное значение угла вращения плоскости поляризации на дисплее поляриметра;

\|/° - значение угла вращения плоскости поляризации поляриметрической пластинки при текущей температуре измерения, рассчитанное по формуле:

ф° = \|/20° [1 + 0,000143(t - 20°)],

где \|/20° - значение угла вращения плоскости поляризации поляриметрической пластинки при температуре 20 °C, приведенном в свидетельстве о поверке;

t - температура поляриметрической пластинки (кюветного отделения) во время измерений, °C.

• 6.4.1.9 Повторить действия, указанные в пп. 6.4.1.3- 6.4.1.8 для каждой меры угла вращения плоскости поляризации, при этом для каждой новой поляриметрической пластинки необходимо выполнять установку нуля поляриметра и каждый раз фиксировать текущее показания термометра поляриметра.

• 6.4.1.10  Поляриметр считается прошедшим поверку, если пределы допускаемой абсолютной погрешности результатов измерений угла вращения плоскости поляризации, град:

  ± 0,01.

- в диапазоне от -90.000 до +90.000° включ.

• 6.4.2 Определение диапазона измерений оптического вращения в единицах Международной Сахарной Шкалы

• 6.4.2.1 Для определения абсолютной погрешности используются средства поверки, указанные в п. 2.1 и выполняются следующие операции.

• 6.4.2.2 Пересчитать значения угла вращения плоскости поляризации поляриметрических пластинок, приведенные в свидетельстве о поверке в угловых градусах в соответствии с ГОСТ 8.590-2009 Приложение Б (справочное) на длину волны 589 нм в градусы международной сахарной шкалы °Z.

• 6.4.2.3 Открыть крышку кюветного отделения и поместить в кюветное отделение поляриметра пластину поляриметрическую.

6А.2.4 Установить пластинку поляриметрическую в отделение для образцов поляриметра. Подключить температурный датчик.

6.4.2.5 Выбрать тип шкалы «INTERNATIONAL SUGAR SCALE» при использовании кварцевых поляриметрических пластинок - градусы Международной Сахарной Шкалы (см. п. 17 е Руководства по эксплуатации)

6 А.2.6 Нажать кнопку «START» для измерения. Процесс измерений запущен. Результаты измерений выводятся на дисплее вместе с единицами измерения, фактической температурой, режимом измерений и другой информацией (см. рисунок 2).

• 6.4.2.7 Вычислить абсолютную погрешность как разность между полученным результатом Dzh3m и расчетным значением Dzpacn по формуле:

A(°Z) — Dzh3m ^— DzpacH,

где Dzhsm - измеренное значение угла вращения плоскости поляризации поляриметрической пластинки в градусах международной сахарной шкалы °Z;

DzpacH - расчетное значение угла вращения плоскости поляризации поляриметрической пластинки в градусах международной сахарной шкалы °Z (см. п. 6.4.2.2).

• 6.4.2.8 Повторить действия, указанные в пп. 6.4.2.3 - 6.4.2.7 для каждой меры угла вращения плоскости поляризации, при этом для каждой новой поляриметрической пластинки необходимо выполнять установку нуля поляриметра и каждый раз фиксировать текущее показания термометра поляриметра.

• 6.4.2.9 Результаты измерений по п. 6.4.2 признают положительными, если абсолютная погрешность угла вращения плоскости поляризации в градусах международной сахарной шкалы не превышает: ±0,02 °Z для всех моделей поляриметров во всем диапазоне измерений.

• 6.4.3 Определение абсолютной погрешности при измерении температуры

• 6.4.3.1  При определении абсолютной погрешности при измерении температуры используется термометр лабораторный электронный ЛТ-300.

• 6.4.3.2 После установления в кюветном отделении постоянной температуры (за время, примерно, 30 с перед началом измерения) снимают показания текущей температуры на дисплее поляриметра и электронного термометра ЛТ-300 в течение 8 часов непрерывной работы через каждый час в процессе работы поляриметра.

• 6.4.3.3 Вычислить абсолютную погрешность при измерении температуры как разность между полученным результатом 1изм и действительным значением t_3T по формуле:

A(t) ⁼ Гзм -• t₃T

где t_H3M - измеренное значение температуры на дисплее поляриметра, °C;

t₃-r - действительное значение температуры измеренное термометром ЛТ-300, °C.

• 6.4.3.4 Результаты измерений по п. 6.4.3 признают положительными, если абсолютная погрешность при измерении температуры не превышает ±0,5 °C для всех моделей поляриметров во всем диапазоне измерений рабочих температур.

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 6 настоящей методики поверки.

• 7.2 При положительных результатах поверки поляриметр признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на поляриметр выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

• 7.3 При отрицательных результатах поверки поляриметр признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на поляриметр выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.
