ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные РГС-200, РГС-280, РГС-300, РГС-360

МЕТОДИКА ПОВЕРКИ

МП 0952-7-2018

Н<         тттг~

Кондаков А.В.

ТелДЙ^Р72-62-75; 272-54-55

Казань 2018 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием

Всероссийским научно-исследовательским институтом расходометрии

Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» 17 июля 2018 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Библиография

ИНСТРУКЦИЯ

Т 88.3

Государственная система обеспечения единства измерений

Резервуары (танки) стальные прямоугольные РГС-200, РГС-280, РГС-300, РГС-360.

Методика поверки. МП 0952-7-2018

  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные прямоугольные резервуары (танки) номинальной вместимостью 200 м3 (РГС-200), 280 м3 (РГС-280), 300 м3 (РГС-300), 360 м3 (РГС-360), речного наливного судна Ленанефть-2011 и Ленанефть-2043 проекта типа Р-77М01, предназначеных для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов (танкеров) проекта Р-77М01.

Межповерочный интервал 5 лет.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средства измерений;

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки;

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.2.004-75 Система стандартов безопасности труда. Машины и механизмы специальные для трубопроводного строительства. Требования безопасности;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.253-2013 Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические условия;

ГОСТ 12.4.310-2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 166-89 Штангенциркули. Технические условия;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 13837-79 Динамометры общего назначения. Технические условия;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

  • 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар (танк) прямоугольный: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором, или гофрированную пластину из листовой стали.

Продольные и поперечные переборки, выполненные по первому варианту, образуют пояса танка.

Танки сооружают с двойным или одинарным дном. При сооружении танка с одинарным дном днищем танка является днищевая обшивка наливного судна.

  • 3.2 поверка танка наливного судна (далее - танка): Совокупность операций, выполняемых органами Государственной метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

Градуировочная таблица: зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20°С. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

  • 3.3 градуировка танка: Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.4 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

  • 3.6 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.7  посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

  • 3.10 базовая высота танка: Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

  • 3.11 уровень жидкости (высота наполнения): Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

  • 3.12 рабочая зона: Пространство, ограниченное по высоте 2м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

  • 3.13 дифферент наливного судна: Наклон наливного судна в продольной плоскости. Дифферент наливного судна определяет разность осадки (углубления) его кормой и носом. Дифферент наливного судна регулируют приемом или удалением водяного балласта.

  • 3.14 степень наклона танка (судна): Величина 7/, выражаемая через тангенс угла дифферента, рассчитываемая по формуле

= (1) где а - угол дифферента судна в градусах.

  • 3.15  геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку танка проводят геометрическим методом

      • 4.1.1 При поверке танка с негофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты поясов , образованных по продольным и поперечным переборкам танка (рисунок А.1). При этом по поперечным переборкам измеряют только ширину поясов.

      • 4.1.2 При поверке танка со скошенной частью (рисунок А.2) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов, образованных в прямолинейной и скошенной частях танка.

      • 4.1.3 При поверке танка с гофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты переборок. При этом по поперечным переборкам измеряют только ширину танка.

      • 4.1.4 Измерения параметров проводят изнутри танка.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    • 5.1 Требования к погрешности измерений параметров танка

      • 5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Т а б л и ц а 1

Наименование

параметра

Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3

200, 280, 300

360

Длина переборки, мм

±6,0

±6,5

Ширина переборки, мм

±6,0

± 6,5

Высота переборки, мм

±6,0

±6,5

Объем      внутренних

деталей, м3

± 0,020

± 0,025

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах:

± 0,25% - для резервуаров РГС-200, РГС-280, РГС-300;

± 0,20% - для резервуаров РГС-360.

  • 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

  • 5.2 Средства поверки

    • 5.2.1 При поверке танка применяют следующие основные и вспомогательные средства поверки:

      • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

      • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10; 20 и 30 м.

      • 5.2.1.3 Штангенциркуль с диапазоном измерений 0-150 мм по ГОСТ 166.

      • 5.2.1.4 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

      • 5.2.1.5 Термометр с ценой деления 1° С и диапазоном измерений от 0 до плюс 50° С по ГОСТ 28498.

      • 5.2.1.6 Газоанализатор типа АНТ-2М по [2].

      • 5.2.1.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

    • 5.2.2 Вспомогательные средства поверки: чертилка, мел, графитовый стержень, щетки (металлические), лестницы переносные, микрокалькулятор.

    • 5.2.3 Основные средства поверки танков должны быть поверены в установленном порядке.

    • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Поверку танков осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

    • 6.2 Устанавливают следующие виды поверок танка:

  • - первичную, которую проводят после строительства танка перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

  • - внеочередную, которую проводят при изменении значения базовой высоты при её ежегодных измерениях более чем на 0,1%.

Первичную поверку танков проводят после их гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку танка проводит лицо, прошедшее обучение на курсах повышения квалификации в качестве поверителя в установленном порядке.

    • 7.2  К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк и наливного судна и их конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

    • 7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные поГОСТ 12.4.253.

    • 7.4 Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

    • 7.5 Измерения параметров танка во время грозы категорически запрещены.

    • 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

    • 7.7 Перед началом поверки танка проверяют исправность ;

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.8 В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.9 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7.10  Измерения параметров при поверке танка проводят группой лиц, включающаяодного поверителя, прошедших курсы повышения квалификации в соответствии с 7.1.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров танка проводят изнутри.

      • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

Не допускают образование хлопунов днища танка с двойным дном.

  • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С. Состояние погоды - без осадков.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

      • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

      • 9.1.2  Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

    • 9.2 Подготавливают танки к проведению необходимых измерений

      • 9.2.1 Подготовка танка с негофрированными переборками

        • 9.2.1.1 Подготавливают продольные боковые переборки (без скошенной части) и продольные переборки в диаметральной плоскости (без рамных шпангоутов) к проведению измерений в следующей последовательности (рисунок А.З):

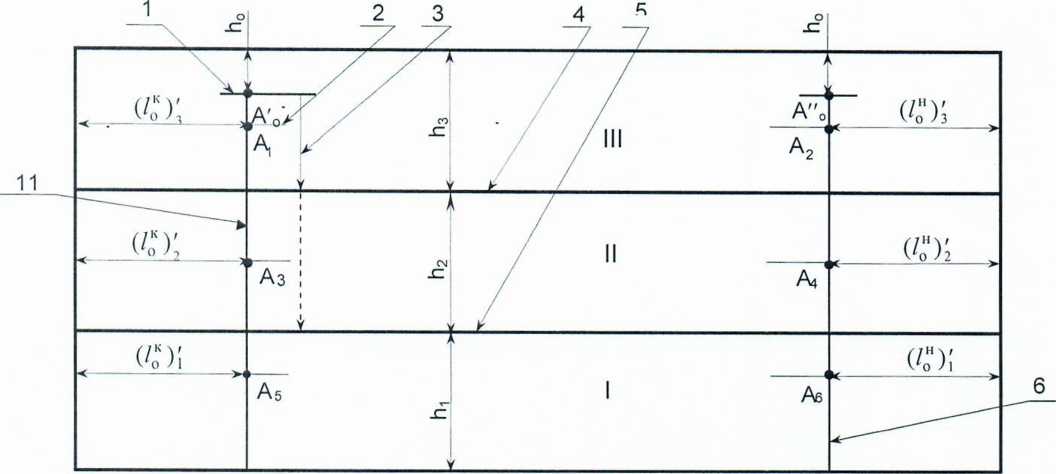

а) на стенках переборок (бортовой и в диаметральной плоскости) мелом отмечают точки А у , В^ с координатами, отсчитываемыми от поперечной переборки (находящейся, например, ближе к кормовой части судна) и от места стыка переборок с палубой судна h0, равными 500 мм;

б) через точки и BJ, чертилкой наносят горизонтальные отметки 1 и 7 длиной 50 мм;

в) к горизонтальным отметкам 1 и 7 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 10 и 11;

г) по вертикальным линиям 10 и 11 на % высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А,,А35 на боковой переборке и В j, В3, В5 на переборке в диаметральной плоскости;

д) через точки А|,А35 и Bt,B3,B5 чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 2 и 8 (через точки А1 и B-i). Отметки, нанесенные через точки А35 и В35 , на рисунке А.З не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а) ч- д), отмечают точки А", В" с координатами, отсчитываемыми от поперечной переборки (находящейся ближе к носовой части судна) /" и h0, проводят вертикальные линии и через точки А246 и Вэ46 наносят горизонтальные отметки.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

  • 9.2.1.2 На стенке продольной переборки со скосом (рисунок А.4) дополнительно по месту стыка прямолинейной и скошенной частей переборки в порядке, установленном в 9.2.1.1, проводят вертикальную линию 5 и через точки А258 наносят горизонтальные отметки.

  • 9.2.1.3 На стенке продольной переборки в диаметральной плоскости с рамными шпангоутами (рисунок А.5):

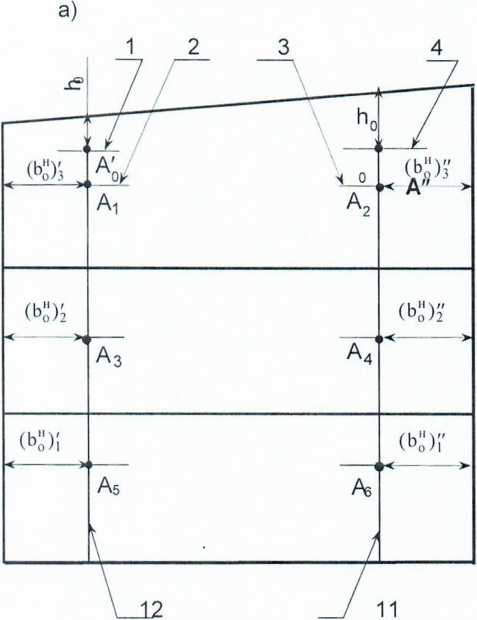

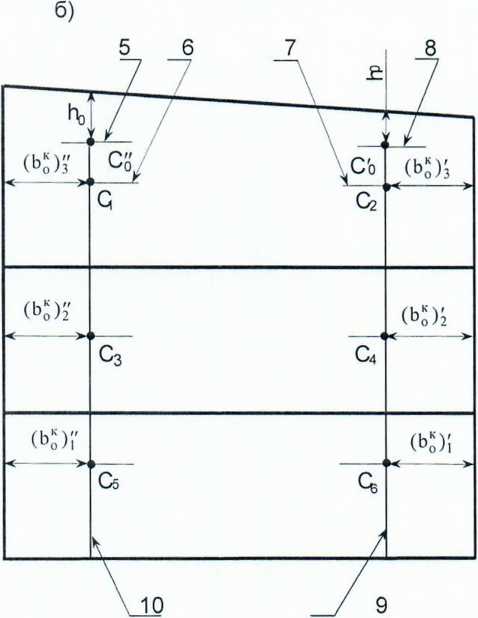

а) отмечают точки ,В'о с координатами, отсчитываемыми от поперечных переборок на расстоянии соответственно на Ьк и Ьн и от мест стыка переборки с палубой судна h0 , равными 500 мм;

б) через точки В° и В" чертилкой наносят горизонтальные отметки 1 и 6 длиной 50 мм;

в) к горизонтальным отметкам 1 и 6 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 7 и 8;

г) по вертикальным линиям 7 и 8 и по кромкам полок рамных шпангоутов на % высоты первого пояса и середине высот второго и третьего поясов отмечают точки: на вертикальных линиях D^Dq , кромках рамных шпангоутов В^Вб.

  • 9.2.1.4 На стенке поперечной переборки наносят отметки и проводят линии в следующей последовательности (рисунок А.6):

а) на стенке поперечной переборки (находящейся, например, ближе к носовой части судна) мелом отмечают точки А'0,А'' с координатами , отсчитываемыми от продольных переборок (левого борта и в диаметральной плоскости) Ь" и от места стыка переборки с палубой судна h0, равными 500 мм;

б) выполняя аналогичные операции, указанные в 9.2.1.1 (перечислениях б, в), проводят вертикальные линии 11 и 12;

в) по вертикальным линиям 11 и 12 на %высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А] ч- А6;

г) через точки А] ч- А6, как и в 9.2.1.1 (перечисление д), наносят горизонтальные отметки 2 и 3. Отметки, нанесенные через точки А3456, на рисунке не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а)ч-г), на стенке поперечной переборке (находящейся ближе к кормовой части судна и от левого борта) отмечают точки С^иС" с координатами, отсчитываемыми от продольных переборок Ь“ и от места стыка переборок с палубой судна h0, равными 500 мм, проводят вертикальные линии и через точки С| ч- С6 наносят горизонтальные отметки.

  • 9.2.2 Подготовка танка с гофрированными переборками

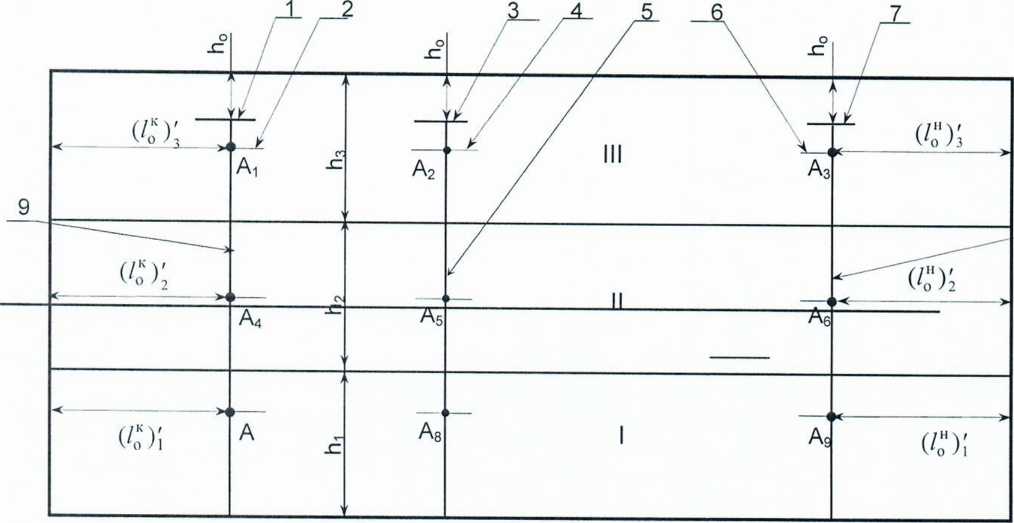

    • 9.2.2.1 Перед проведением измерений параметров танка отмечают точки и проводят линии:

а) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.7) продольной бортовой переборки в трех их сечениях: нижнем, среднем и верхнем отмечают точки Aj ч- А6, равномерно расположенные по высоте переборки;

б) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.8) продольной переборки в диаметральной плоскости (как при наличии рамных шпангоутов, так и их отсутствии) отмечают на тех же уровнях аналогичные точки В] ч- В6;

в) на кромках полок рамных шпангоутов 1 и 6 (рисунок А.9) поперечной переборки (находящейся ближе к носу судна) через точки А] и Вт наносят горизонтальные отметки 3 и 5. Горизонтальные отметки, нанесенные через точки А3 , А5 и В3, В5 на рисунке А.9 не показаны;

г) на кромках полок рамных шпангоутов поперечной переборки, находящейся ближе к кормовой части судна, отмечают аналогичные горизонтальные отметки.

  • 10 ОПЕРАЦИИ ПОВЕРКИ

10.1 При проведении поверки танка выполняют операции, указанные в таблице 2. Таблица 2

Наименование операции

Номер пункта, подпунктаИнструкц ИИ

Внешний осмотр

11.1

Измерения длины, высоты и ширины поясов танка с

негофрированными переборками:

11.2

- измерения длины поясов

11.2.1

- измерения высоты поясов

11.2.2

- измерения ширины поясов

11.2.3

Измерения длины, высоты и ширины танка с гофрированными

переборками

11.3

- измерения длины танка

11.3.1

- измерения высоты танка

11.3.2

- измерения ширины танка

11.3.3

Измерения координаты точки измерений базовой высоты и уровня

жидкости

11.4

Измерения высоты превышения точки касания дна измерительной

трубы грузом рулетки

11.5

  • 11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

    • 11.1 Внешний осмотр

      • 11.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц (трапов) и помостов;

  • - чистоту внутренней поверхности танка;

  • - отсутствие прогибов и хлопунов днища (для танков с двойным дном);

  • - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

  • 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

  • 11.2 Измерения длины, высоты и ширины поясов танка с негофрированными переборками

    • 11.2.1 Измерения длины поясов

      • 11.2.1.1 Длину первого пояса L(, мм, (рисунок А.3) определяют на высоте, равной высоты первого пояса, по результатам измерений расстояний: /& (отсчитываемое от

точки А5 до точки А6 ), /д (отсчитываемое от точки В5 до точки В6), /“ и /“.

  • 11.2.1.2 Расстояния /(ь и /д (левого танка, не имеющего рамные шпангоуты) измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.1 и 9.2.1.3) через точки А5 и А65 и В6) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 11 (10) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по вертикальной линии 6 (9) с погрешностью: ±1 мм;

в) расстояние /д (правого танка, имеющего рамные шпангоуты) (рисунок А.5) измеряют измерительной рулеткой, совмещая нулевую отметку рулетки с точкой В5 на левой кромке полки рамного шпангоута и отсчитывая (после натяжения ленты рулетки) показания рулетки в точке В6 на правой кромке полки рамного шпангоута с погрешностью: ± 1 мм;

г) измерения величин и /д проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 3 мм.

  • 11.2.1.3 Расстояния (/q)J, (/"){ (по бортовой переборке) и (/(ч)/,(/('')/ (по переборке в диаметральной плоскости левого танка) измеряют штангенциркулем с погрешностью : ±0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.2.1.4 Расстояния (/(ч)”,(/")” (по переборке в диаметральной плоскости правого танка) (рисунок А.5), определяют по результатам измерений величин af ,b'f ,а’]‘.Ь1]4 .с. Измерения указанных величин проводят при помощи штангенциркуля с погрешностью: ± 0,1 мм.

Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

Величины (7('х )!',(/" )" ,мм, вычисляют по формулам:

(/ок)" = (а“ + Ь“) - с,                                   (2)

(Z0H)f=(a?+b?)-c.                         (3)

  • 11.2.1.5 Результаты измерений величин /]Б,/|Д,(7о )! >(7о )! -(Он (О Г вносят в протокол, форма которого приведена в приложении Б.

Примечание- Значения величин (С)     )? переборки правого танка

предварительно определяют по формулам (2) и (3).

  • 11.2.1.6 Длину i-ro вышестоящего пояса L, , мм, (рисунки А.З и А.5) определяют на средней высоте i-ro пояса по результатам измерений расстояний: /Б,/Д >(/q )f, (МО.

  • 11.2.1.7 Величины, указанные в 11.2.1.6, измеряют по методике, изложенной в 11.2.1.2, 11.2.1.3 и 11.2.1.4.

  • 11.2.1.8 Результаты измерений величин                                вносят в

протокол, форма которого приведена в приложении Б.

  • 11.2.1.9 Длины поясов Lb, мм, по боковой переборке, имеющей скошенную часть (рисунок А.4), определяют по результатам измерений расстояний: /СБ (отсчитываемое от точки Aj до точки Aj+1), (отсчитываемое отточки Aj+1 до точки A -+2), (/ок)' и (/")'. Обозначения «с» и «п» соответствуют терминам : «скос» , «прямолинейно».

Длины поясов по переборке в диаметральной плоскости Ьд, мм, определяют по результатам измерений расстояний (рисунки А.З и А.5): /д, (отсчитываемое от точки до точки В ]), (/* )”,(/”)”. При наличии в переборке рамных шпангоутов величины (С )р(С )Г вычисляют по формулам (2) и (3).

Результаты измерений величин /Б, /Б, /д , (/('4 )'. (7о У ■ УоУ ’(УУ вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.2 Измерения высоты поясов

    • 11.2.2.1 Высоту i-ro пояса hitMM, измеряют по боковой переборке изнутри танка при помощи рулетки с грузом.

    • 11.2.2.2 Измерения высоты поясов (рисунки А.З и А.5) проводят, опуская рулетку с грузом от отметки 1 боковой переборки до верхнего края сварочного шва пояса и считывая разницу в показаниях рулетки относительно отметки 1.

Показания шкалы рулетки отсчитывают с погрешностью: ±.1 мм.

  • 11.2.2.3 Результаты измерений h; вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.3 Измерения ширины поясов

    • 11.2.3.1 Ширину первого пояса Bi мм, (рисунок А.6) определяют на высоте % высоты первого пояса по результатам измерений расстояний: Ь" (отсчитываемое от точки А5 до точки А6), b J4 (отсчитываемое от точки С5 до точки С6), b ", b.

    • 11.2.3.2 Расстояния b", b J4 измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.4Х перечисления ач-г) через точки А5 и А65 и С6) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 12 (10) и после создания усилия натяжения ленты рулетки по 11.2.1.2 (перечисление б) отсчитывают показания шкалы рулетки по вертикальной линии 11 (9) с погрешностью: ± 1 мм;

в) измерения величин b ", b f проводят не менее двух раз. Расхождение между результатами двух измерений должно быть :не более 3 мм.

  • 11.2.3.3 Расстояния (b")J, (bj‘)" (по поперечной переборке от носа судна) и ( Ьр)р (Ь“)", (по поперечной переборке от кормы судна) измеряют штангенциркулем с погрешностью: ± 0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождения между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.2.3.4 Результаты измерений величин b", bf, (b")J, (b")", (b*)J, (Ь*)", вносят в протокол, форма которого приведена в приложении Б.

  • 11.3 Измерения длины, высоты и ширины танка с гофрированными переборками

    • 11.3.1 Измерения длины танка

      • 11.3.1.1 Длину танка определяют по результатам измерений длин продольных переборок.

      • 11.3.1.2 Длину боковой переборки 1_Б , мм, (рисунок А.7) определяют по результатам измерений расстояний: /Б (отсчитываемое от точки Aj до точки Aj+1), (/")', (/'?)' в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

      • 11.3.1.3 Длину переборки в диаметральной плоскости 1_д ,мм, (рисунок А.8) определяют по результатам измерений расстояний: ^(отсчитываемое от точки В; до точки Bj+1), У' У' также в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

      • 11.3.1.4 Расстояния Р и У измеряют измерительной рулеткой в следующей последовательности:

а) по отмеченным (по 9.2.2.1, перечисления а,б) точкам (Аг Aj+1) и (Вг Bj+1) прикладывают рулетку. При этом лента рулетки должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 9 (рисунок А.7 и рисунок А.8) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута 5 с погрешностью: ±1 мм;

в) ) измерения величин /Б и У проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

  • 11.3.1.5 Расстояния (1"У ,(УУ (по бортовой переборке) и (1"У ,(1*)" (по переборке в диаметральной плоскости) измеряют штангенциркулем с погрешностью: ±0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.3.1.6 Результаты измерений величин Iе" , У, (/")',(/сквносят в протокол, форма которого приведена в приложении Б.

  • 11.3.1.7 Длину боковой переборки, имеющей скошенную часть, измеряют расстояния и в порядке, установленном в 11.2.1.9.

  • 11.3.2 Измерения высоты танка

    • 11.3.2.1 Высоту танка h ,мм, определяют по результатам измерений высот профилей карлингса и кильсона и высоты стенки продольной бортовой переборки (рисунок А.7)

    • 11.3.2.2 Высоту стенки переборки (расстояние между полками карлингса и кильсона) hc , мм, измеряют измерительной рулеткой с грузом в сечении, находящемся приблизительно в середине длины переборки, не менее двух раз. Отсчитывают показания шкалы рулетки с погрешностью: ± 1 мм. Расхождение между результатамидвух измерений должно быть: не более 2 мм.

    • 11.3.2.3  Высота профилей карлингса И^и кильсона hKC , мм, измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,1 мм.

    • 11.3.2.4 Результаты величин hc, hKn, Иксвносят в протокол, форма которого приведена в приложении Б.

  • 11.3.3 Измерения ширины танка

    • 11.3.3.1 Ширину танка определяют по результатам измерений ширины поперечных переборок.

    • 11.3.3.2 Ширину поперечной переборки, находящейся ближе к кормовой части судна (рисунок А.9), определяют по результатам измерений расстояний: Ьк (отсчитываемое от точки Aj до точки Bj), (Ь )', (Ь“)" в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

    • 11.3.3.3 Ширину поперечной переборки, находящейся ближе к новой части судна, определяют по результатам измерений расстояний: Ь"( отсчитываемое от точки Aj до точки Bj), (/" У ,(/('')" также в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

    • 11.3.3.4  Расстояния Ьк и Ь" измеряют измерительной рулеткой в последовательности:

а)  по нанесенным (по 9.2.2.1  , перечисления а-г) через точки AjH Bj

горизонтальным отметкам прикладывают рулетку.

При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 1 (рисунок А.9) и после создания усилия натяжения ленты рулетки динамометром

(100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута с погрешностью : ± 1 мм;

в) измерения величин bk , b" проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 2 мм.

  • 11.3.3.5 Расстояния (bk)',(bk)" (по поперечной переборке находящейся ближе к корме судна) и (Ь")', (Ь")" (по поперечной переборке находящейся ближе к носу судна) измеряют при помощи штангенциркуля - по 11.3.1.5.

  • 11.3.3.6 Результаты измерений величин bK, b“, (bk)', (bk )" , (b")',

(b")" вносят в протокол, форма которого приведена в приложении Б.

  • 11.4 Измерения координаты точки измерений базовой высоты и уровня жидкости

    • 11.4.1  Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) /?, мм, (рисунки А.1 и А.2), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

    • 11.4.2 Результаты измерений /у вносят в протокол, форма которого приведена в приложении Б.

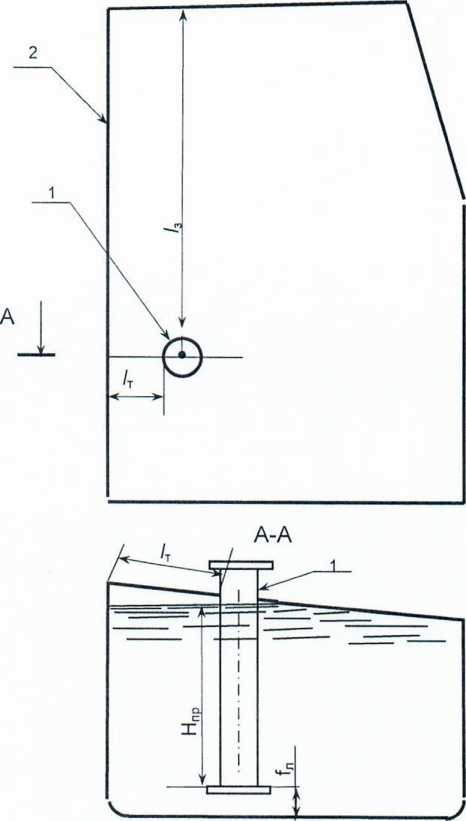

  • 11.5 Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

    • 11.5.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки f;] , мм, измеряют штангенциркулем не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

    • 11.5.2 Результаты измерений f;i вносят в протокол, форма которого приведена в приложении Б.

  • 11.6 Определение объемов внутренних деталей

    • 11.6.1 Определение объема внутренних деталей танка с негофрированными переборками

      • 11.6.1.1 К внутренним деталям (рисунок А.11) относят элементы поперечного и продольного силового набора таврового и уголкового профилей. К элементам силового набора таврового профиля относят: кильсон, флор, карлингс, рамный шпангоут.

      • 11.6.1.2  Линейными размерами элемента силового набора, подлежащими определениям, являются:

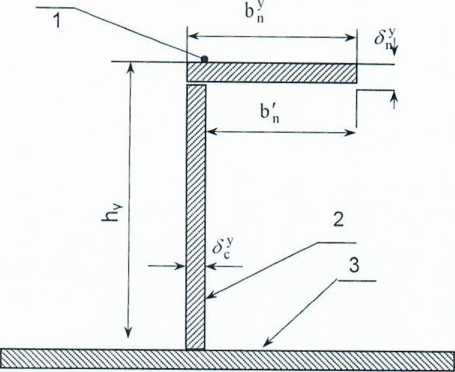

а) таврового профиля (рисунок А.12): длина Ьн и толщина <5Ц полки, высота hT, толщина tc стенки, т3 (число кильсонов), т4 (число флор), т5 (число рамных шпангоутов), т6 (число карлингсов);

б) уголкового профиля (рисунок А.13): длина /п, высота /с, толщина профиля, Ш| (число профилей, расположенных на днище танка) и т2 (число профилей, расположенных на переборках).

  • 11.6.1.3 Толщину стенки таврового профиля tc определяют по результатам измерений (рисунок А. 12) расстояний от торцов полки до стенки профиля , Ь" .

  • 11.6.1.4 Толщину стенки уголкового профиля определяют по результатам измерений расстояния от торца полки до стенки профиля /'.

  • 11.6.1.5 Линейные размеры профилей, указанные в 11.6.1.2, 11.6.1.3, 11.6.1.4, измеряют одного из них по каждому виду профиля (кильсона, флора, рамного шпангоута и т.д.) и определяют их количества. При наличии прикрепленных горизонтально на продольных или поперечных переборках танка элементов силового набора таврового сечения дополнительно указывают их нижние и верхние границы относительно контура днища танка.

  • 11.6.1.6  Высоту таврового профиля hT , мм, (рисунок А.12) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

  • 11.6.1.7 Величины Ьн, , Ь" , €>н , /п,    , /с , мм, указанные в 11.6.1.2, 11.6.1.3 и

11.6.1.4 , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

  • 11.6.1.8 Нижние и верхние границы расположения силовых элементов таврового профиля hH, h1}, мм, по 11.6.1.5, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

h b Ь' Ь" /  /' / h h

  • 11.6.1.9 Результаты измерений величин т, 11, п, 11 , п, п, с, нв и числа профилей m> ‘ m<s вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2 Определение объема внутренних деталей танка гофрированными переборками

    • 11.6.2.1  К внутренним деталям (рисунки А. 14 и А. 15) относят элементы продольного силового набора таврового и уголкового профилей, продольные и поперечные гофры.

    • 11.6.2.2 Линейные размеры элементов силового набора таврового и уголкового

профилей hT,bn, bfpb",        Ан Zc измеряют по методике, изложенной в 11.6.1.6,

  • 11.6.1.7 . Результаты измерений их вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.3 Линейные размеры гофр (рисунок А.14) аггг , мм, измеряют штангенциркулем не менее двух раз. Показания штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождения между результатами двух измерений должно быть: не более 0,2 мм.

  • 11.6.2.4 Результаты измерений величин аггг вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.5  Нижние и верхние границы (рисунок А.14) горизонтальных гофр ,h'] ,И’’, h^1, мм, измеряют измерительной линейкой или измерительной рулеткой не менее двух раз. Показания линейки или рулетки отсчитывают с погрешностью: ±1 мм. Расхождение между результатами двух измерений должно быть: не более 2 мм.

Результаты измерений hj’, h^1, h, h^1, m7 (число вертикальных гофр) вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.6 За значение нижней границы h‘, вертикальных гофр принимают высоту флора.

Значения величин         вносят в протокол, форма которого приведена в

приложении Б.

  • 11.7 Измерения базовой высоты танка

    • 11.7.1 Базовую высоту Нб , мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

  • 11.7.2 Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б.

  • 11.7.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1% проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Г.

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

    • 12.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.

  • 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 13.1  Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Нпр, вычисляя посантиметровую вместимость танка.

      • 13.1.1 При поверке танков с негофрированными переборками посантиметровую вместимость танка определяют:

  • - при наполнении первого пояса V(H)j от уровня, равного нулю, до уровня Н, по формуле (В.17);

  • - при наполнении второго пояса V(H)2 от уровня Н| до уровня Н2 по формуле (В.18);

при наполнении третьего пояса V(H)3 от уровня Н? до уровня предельного уровня Н по формуле (В.19).

  • 13.1.2 При поверке танков с гофрированными переборками посантиметровую вместимость танка при измерении уровня от нуля до Н||р определяют по формуле (В.30).

  • 13.1.3 Предельный уровень Н , см, до которого составляют градуировочную таблицу, вычисляют:

  • - при поверке танка с негофрированными переборками по формуле

н; = h, + h, + h3 - f;l,                          (4)

где h |, h э, h. - высоты поясов, см;

f, - высота превышения точки касания дна измерительной трубы грузом рулетки, см;

  • - при поверке танка с гофрированными переборками по формуле

Н"р = hKC + hc + hKj] ~ Ст                     (5)

где hKC, hK I - высоты профилей кильсона и корлингса, см;

hc - высота стенки переборки,см.

  • 13.2 В пределах предельного уровня Нпр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 1 дм3.

  • 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

  • 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 13.9 Требования к машинному алгоритму обработки результатов измерений:

  • - вместимость танка в пределах изменения уровня на 1 см определяют последовательным вычислением вместимости танка через каждое изменение уровня на 1 мм;

  • - последовательно вычисляя вместимость каждого наполнения на 1 мм, определяют вместимость танка с интервалом 1 см.

  • 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 14.1  Результаты поверки танка оформляют свидетельством о поверке в соответствии с [4].

    • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) журнал обработки результатов измерений при поверке1).

  • 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Е.

Протокол поверки, титульного листа и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 14.4   Градуировочную таблицу утверждает руководитель организации (уполномоченное лицо), аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ А

Схемы оборудования и измерений параметров танка при поверке

а)

б)

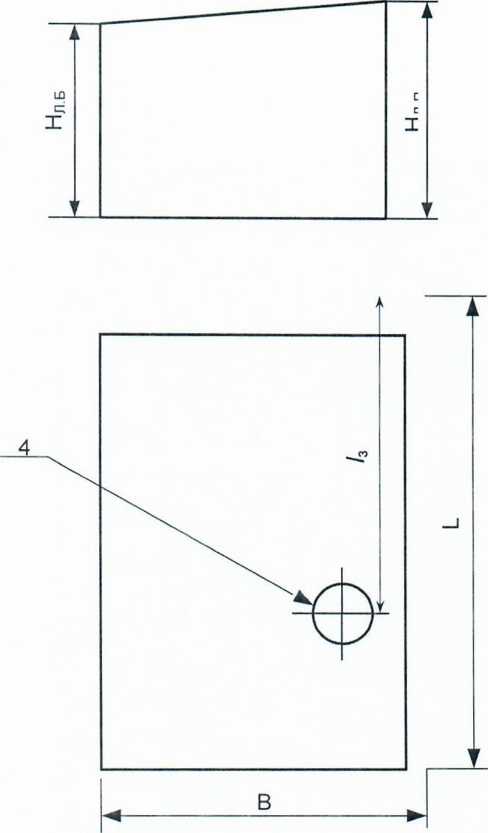

а-танк левого борта (левый танк); б-танк правого борта (правый танк);

1-шпации; 2-рамные шпангоуты; 3,4 - измерительные трубы; НЛБ - высота танка по левому борту; Нп.б - высота танка по правому борту; Нд.п - высота танка по диаметральной плоскости; L - длина танка; В - ширина танка.

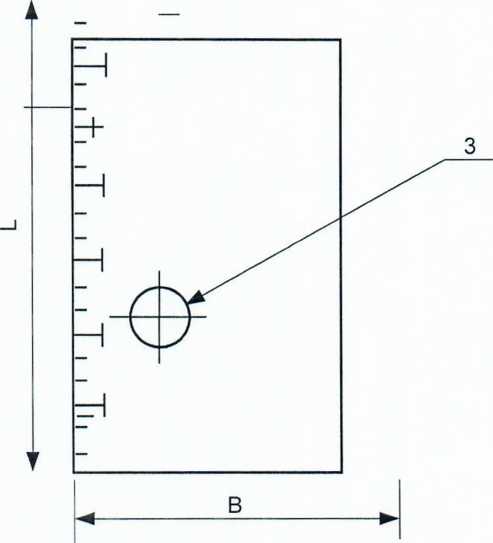

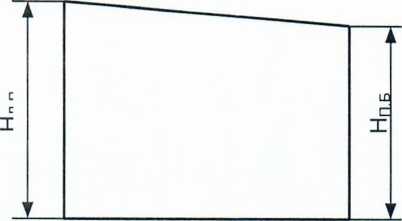

Рисунок А.1 - Схема танка без скоса

а)

б)

Л Б

П.Б

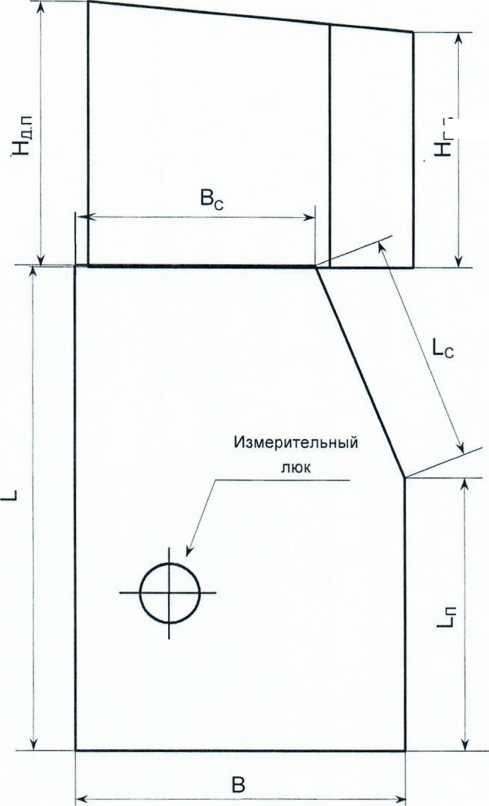

а-танк левого борта; б-танк правого борта; 1- шпации; 2-рамные шпангоуты;

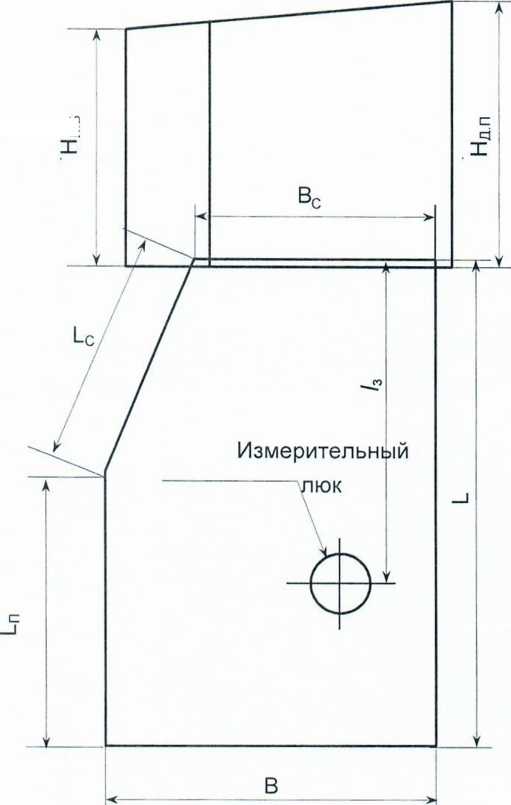

НЛ Б - высота танка по левому борту; НП.Б - высота танка по правому борту; Нд п - высота танка по диаметральной плоскости; L - общая длина танка; !_п — длина прямоугольной

части; В - ширина танка; Вс-ширина в скошенной части; Lc- длина скоса.

Рисунок А.2 - Схема со скошенной частью

а)

б)

7         8

о -С

/----- /----- о

BS,....... B'J

О’

(_____L

5--------------------------------------------------------------------------------------------------------------

О'

Bl

III                         В2<

г

--------->

О'

II

О'

в3              jS

от

О'

< >

ь-------------

(W

в5

1                         Be*

к-------------->

а- продольная переборка от левого борта судна; б- продольная переборка в диаметральной плоскости; 1,2,7,8 -горизонтальные отметки; 3- измерительная рулетка с грузом; 4,5 - сварные швы танка; 6,9,10,11 - вертикальные линии; ArA6 , ВГВ6 - точки измерений;

/" - расстояние между поперечной переборкой от носа судна и линией 6 или линией 9;

расстояние между поперечной переборкой от кормы судна и линией 10 или линией 11; h0- расстояние между отметками 1и 7 и местом стыка переборки с палубой судна; hi , h2 ,h3 - высоты поясов; I, II, Ill-номера поясов.

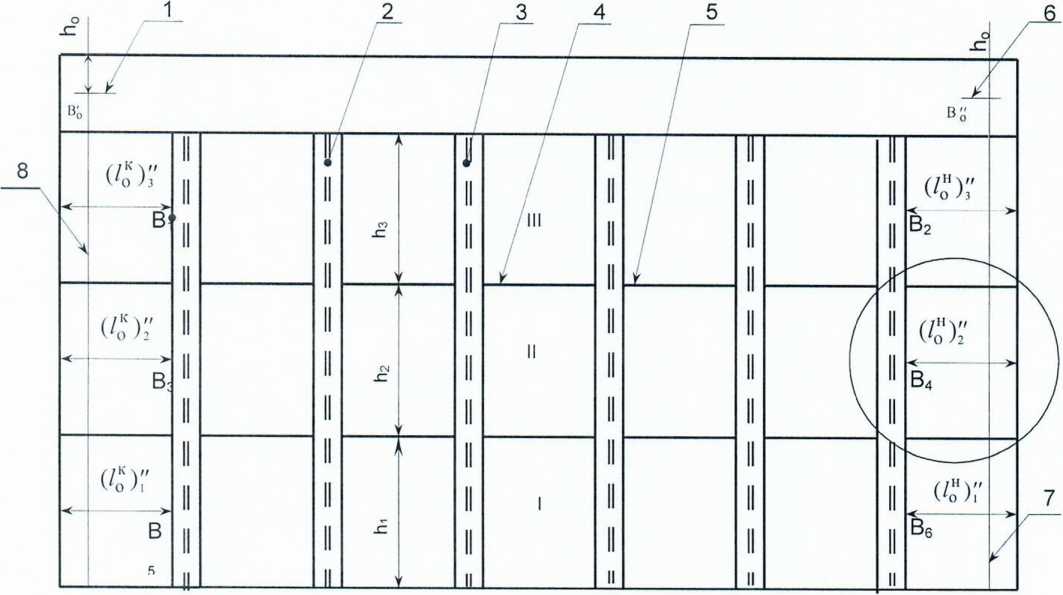

Рисунок А.З-Схема измерений параметров танка по продольной переборке

1, 2, 3, 4, 6, 7 - горизонтальные отметки; 5, 8, 9 - вертикальные линии; h0 - расстояние между отметками 1, 3, 7 и местом стыка переборки с палубой судна; A^Ag ,Bi-B9 - точки измерений.

Рисунок А.4 - Схема измерений линейных размеров танка по продольной переборке со скошенной частью

1,6-горизонтальные отметки; 2,3-рамные стойки (шпангоуты); 4,5-сварочные швы; 7,8 -вертикальные линии; (В-|-В6)-точки измерений; - расстояние между поперечной переборкой от носа судна и точкой Bi (правой кромкой полки рамной стойки); /* - расстояние между поперечной переборкой от кормы судна и точкой Волевой кромкой полки рамной стойки); b - расстояние между поперечной переборкой и вертикальной линией 7; а -расстояние между вертикальной линией 7 до стенки рамной стойки; с-расстояние между правой кромкой полки рамной стойки до её стенки.

Величину /0 вычисляют по формуле

/0=(а+Ь)-с.

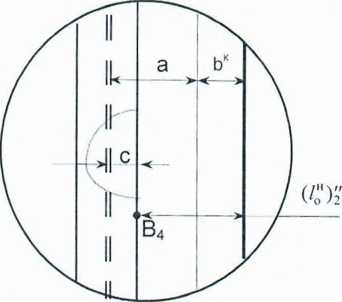

Рисунок А.5 - Схема измерений параметров танка по продольной переборке в диаметральной плоскости судна при наличии рамных стоек

а - поперечная переборка от носа судна; б- поперечная переборка от кормы судна; 1, 2, 3, 4, 5, 6, 7, 8 - горизонтальные отметки; Ат -А6, СгС6 - точки измерений; h0 -расстояние между отметками 1, 4, 5, 8 и палубой судна; 9, 10, 11, 12 - вертикальные линии; (Ь")' -расстояние между продольной переборкой от левого борта судна и линией 12 в точках

измерений А1( А3, А5;  (Ь")"  - расстояние между продольной переборкой в

диаметральной плоскости судна и линией 11 в точках измерений А2, А4, А6.

Рисунок А.6 - Схема измерений ширины поясов по поперечной переборке танка

I

Ml:10

гофры;

высота

1,4 -рамные бимсы; рамные

шпангоуты;

А^Ае-точки

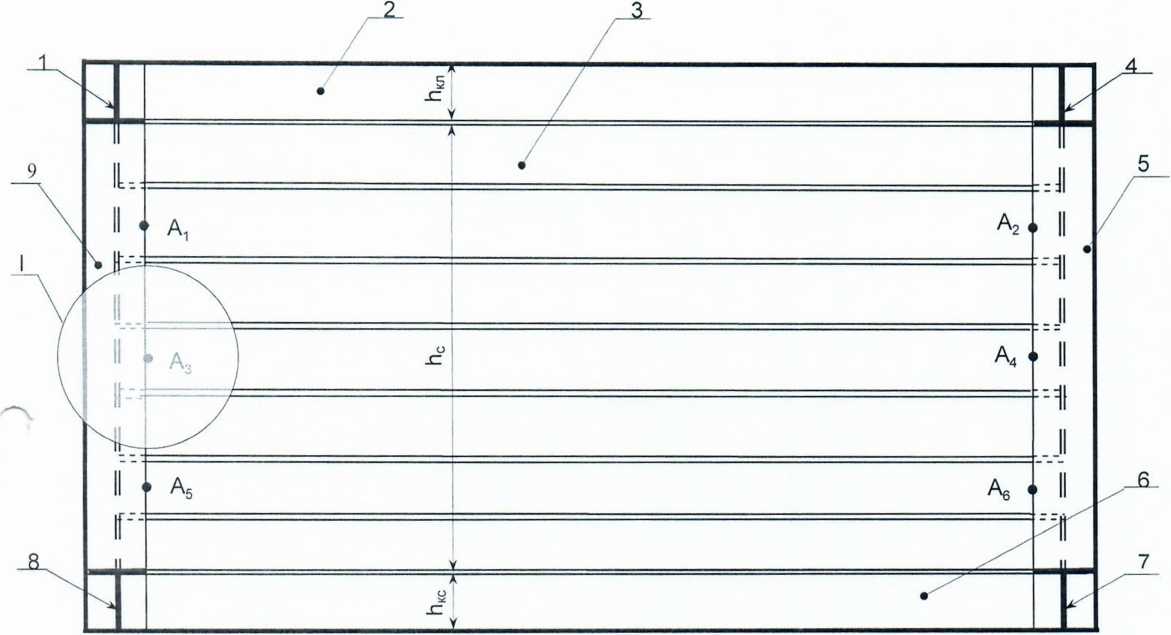

2- карлингс; 3- горизонтальные гофры; 5,9-

6-кильсон; 7,8 -флоры; 10-вертикальные

на торце полок рамных шпангоутов; ИКЛ"

профиля карлингсафс - высота стенки; hKC- высота

профиля кильсона; (/"/-расстояние от стенки поперечной

переборки (гофры) до края полки рамного шпангоута.

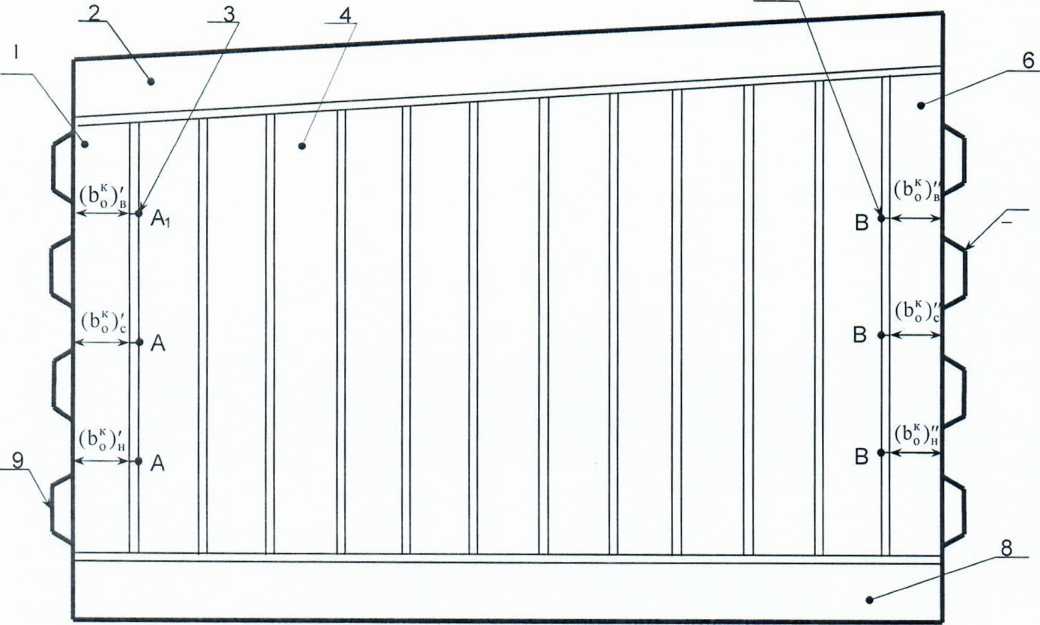

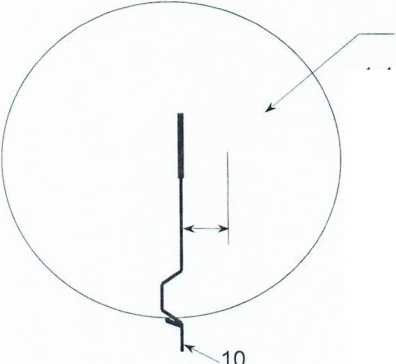

Рисунок А.7 - Схема измерений длины гофрированной переборки от борта

2

3

1, 4 -рамные бимсы; 2 - карлингс; 3 - горизонтальные гофры; 5, 9 - рамные шпангоуты; 6-кильсон; 7, 8 -флоры;

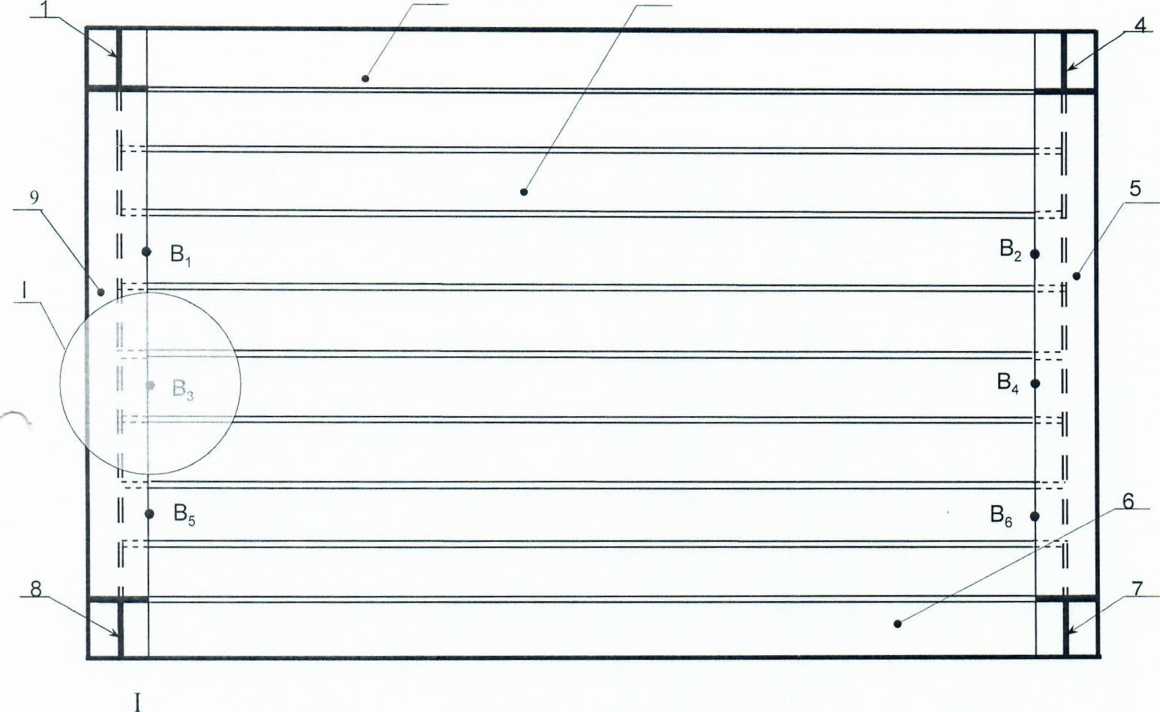

10 - вертикальные гофры; В^Ве-точки на торце полок рамных шпангоутов; (/")" - расстояние от стенки поперечной переборки (гофры) до края полки рамного шпангоута.

Рисунок А.8 - Схема измерений длины гофрированной

переборки в диаметральной плоскости

5

1,6-рамные шпангоуты; 2- рамный бимс; 3,5 - горизонтальные отметки; 4- полотно (вертикальные гофры) поперечной переборки; 7,9- полотна (горизонтальные гофры) продольных переборок; A-i.A3.A5-точки на торце полки шпангоута 1; ВъВз.Вб- точки на торце полки шпангоута 6; (b“)',(b£)"- расстояния от стенок продольных переборок до полок рамных шпангоутов 1,6.

Рисунок А.9 - Схема измерений ширины танка по гофрированной поперечной переборке

1 - измерительная труба; 2 - продольная диаметральная переборка; /3 - координата точки измерений базовой высоты танка и уровня жидкости; /т - рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка; fn - расстояние от днища танка до дна измерительной трубы.

Рисунок А. 10 - Схема измерений параметров танка.

12

1 - кница; 2,11,12 - элементы продольного силового набора уголкового профиля; 3 - карлингс; 4 - настил палубы; 5 - стенка танка по диаметральной плоскости судна; 6-рамный шпангоут; 7 - клинкет; 8 - кильсон; 9,10-флоры

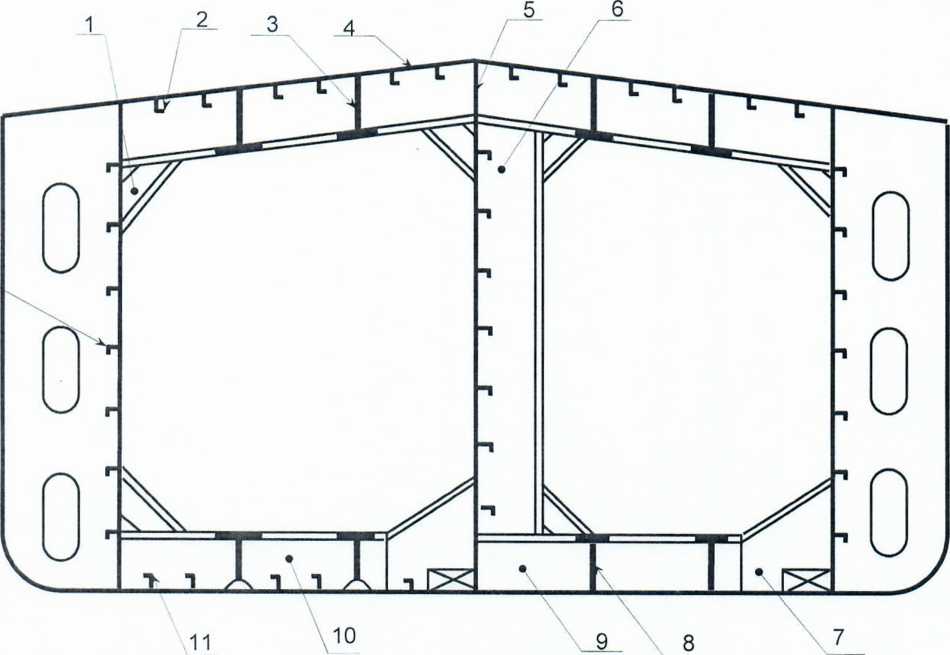

Рисунок А.11 - Схема силового набора танка

Ьп

полка профиля; 2-стенка профиля; 3- присоединенный поясок обшивки; ЬП,5П -длина и толщина полки; hT, tc - высота и толщина стенки профиля; Ь',, Ь" - расстояние от торцов полки до стенки профиля

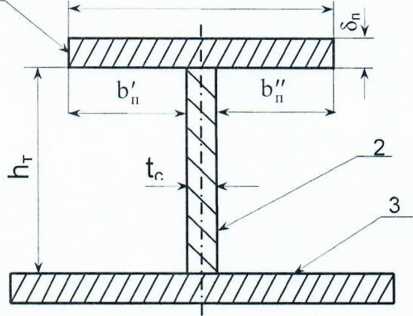

Рисунок А.12 - Сечение таврового профиля

1 - полка профиля; 2 - стенка профиля; 3 - обшивка днища; Ьу - ширина полки; £су толщина стенки профиля; h > - высота стенки профиля .

1-настил палубы судна; 2,6 -элементы силового набора уголкового профиля; 3-карлингс; 4-гофрированная продольная переборка в ДП; 5-кильсон; 7-гофриро ванная бортовая продольная переборка; аг- ширина верхнего основания гофра; Ьг- высота гофра; сг-ширина нижнего основания гофра; В-ширина танка; h], , hB, h'J ,h Bl - нижние и верхние границы гофр.

Рисунок А. 14 - Схема сечения вертикальной плоскостью танка с гофрированными переборками

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТО КОЛ

поверки танка геометрическим методом

Таблица Б.2 - Условия проведения измерений

Температура воздуха, °C

Загазованность, мг/м3

Таблица Б.З- Длина поясов

Таблица Б.1 - Общие данные

Код

документа

Регистрационный

номер

Дата

Основание для проведения поверки

число

месяц

год

Продолжение таблицы Б.1

Место проведенияповерки

Средство измерения

1

2

Окончание таблицы Б.1

Танк

Номер

Тип

Назначение

Погрешность определения вместимости, %

3

4

5

6

В

миллиметрах

Номер

пояса

Номер измере НИЯ

Расстояние между точкамиизмерений

Расстояние    между   поперечной

переборкой и вертикальной линией

/Б

/д

1"

/Б

4 п

(1'оУ

О

О'

О'

1

2

3

4

5

6

7

8

9

10

I

1

2

II

1

2

III

1

2

Примечание - Грас

зы 5 и 6 заполняют только при наличии скошенной части танка

Таблица Б.4- Высота поясов                                      В миллиметрах

Высота пояса

hl

h2

h3

Таблица Б.5- Ширина поясов

В миллиметрах

Номер

пояса

Номер измерени я

Расстояние между точками измерений

Расстояние между продольной переборкой и вертикальной линией

Ь"

ьк

оя)"

(Ь‘)'

(Ьо)"

I

1

2

II

1

2

III

1

2

Таблица Б.6 - Длина танка                                                   В

миллиметрах

Сечение переборк и

Номер измерени я

Расстояние между точками измерений

Расстояние между поперечной переборкой и вертикальной линией

/Ь

/Б

1 п

О

О

(/")"

О'

1

2

3

4

5

6

7

8

9

10

Верхнее

1

2

Среднее

1

2

Нижнее

1

2

Примечания

  • 1 Графы 5 и 6 заполняют только при наличии скошенной части танка.

  • 2 Графу 3 заполняют только для танков без скоса.

Таблица Б.7- Высота танка

В миллиметрах

Высота стенки переборки hc

Высота профиля

1-е измерение

2 -е измерение

ho

hKC

Таблица Б.8- Ширина танка                             В миллиметрах

Сечение

переборки

Номер измерени я

Расстояние между точками измерений

Расстояние между продольной переборкой и вертикальной линией

Ь"

ьк

(Ь")'

ои)"

(Ьо)'

(Ю"

Верхнее

1

2

Среднее

1

2

Нижнее

1

2

Таблица Б.9- Другие параметры танка

Измеряемый параметр

Номер измерения

Показание рулетки, штангенциркуля ,мм

Координата точки измерений базовой высоты иуровня жидкости 1}

1

2

Высота    превышения    точки    касания    дна

измерительной трубы грузом рулетки f (

1

2

Базовая высота танка Нб

1

2

Таблица Б.10- Тавровый профиль

Наимено вание профиля

Число m

Размеры профиля,мм

Размеры полки профиля,мм

длина

Ь„

высота

hT

положение

длина

ьп

толщина

За

расстояние

нижнее

hH

верхнее

hB

Ь'

Ь"

п

1

2

3

4

5

6

7

8

9

10

Кильсон

Флор

Примечания

  • 1 За значение длины кильсона (графа 3) принимают длину танка.

  • 2 За значение длины флора (графа 3) принимают ширину танка.

  • 3 За значение высоты рамного шпангоута или рамной стойки (графа 3) принимают высоту танка.

  • 4 Графы (5,6) заполняют при расположении продольного профиля по высоте танка.

Таблица Б. 11- Уголковый профиль

Месторасположе ние профиля

Число профилей m

Высота профиля /с, мм

Длина полки

/п , мм

Толщина полкиЗп, мм

Толщинапро филябс, мм

Таблица Б. 12 - Параметры горизонтальных гофр

Размер гофр,мм

Числого фрМ

Высота от днища танка,мм

Схема расположения гофра«+», «-»

нижняяг раница

Ьн

верхняяг раница

ЬвБ

нижняяг раница ьд

1 н

верхняяг раница ьд

11 в

а г

Сг

Ьг

1

2

3

4

5

6

7

8

9

Примечания

  • 1 В графах 5,6 вносят данные по боковой переборке.

  • 2 В графах 7,8 вносят данные по переборке диаметральной плоскости.

  • 3 В графе 9 указывают знак «+», если выпуклость гофры направлена в наружу танка; знак «-», если выпуклость гофра направлена во внутрь танка.

Таблица Б. 13 - Параметры вертикальных гофр

Размер гофр,мм

Числого фрт

Высота от днища танка,мм

Схема

расположения гофра«+», «-»

нижняя граница h‘

верхняя граница

а,.

Сг

ь.

1

2

3

4

5

6

7

Примечания

  • 1 За значения величин (графы 5,6) принимают высоту кильсона .

  • 2 В графе 7 указывают знак «+», если выпуклость гофра направлена в наружу танка; знак «-» , если выпуклость гофра направлена во внутрь танка.

Примечания

  • 1. В таблицы Б.З, Б.4, Б.5 вносят данные только по танкам с негофрированными переборками.

  • 2. В таблицы Б.6, Б.7, Б.8, Б.12, Б.13 вносят данные только по танкам с гофрированными переборками.

    Должности

    Подписи и знак поверки

    Инициалы, фамилии

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

В.1 Вычисление площадей поперечных сечений поясов танка

В. 1.1 Площадь поперечного сечения i-ro пояса танка без скошенной части S -, м2, вычисляют по формуле

(В.1)

где Lj - длина i-ro пояса,мм;

Bj - ширина i-ro пояса,мм.

В. 1.1.1 Длину L j, мм, вычисляют по формуле

L _C)i+C)^(/;)cPi+(/:)ePi

2

Величины j, (/;:p ).,(/^ )cpi,(Z")cpj вычисляют по формулам

''ср 'i                             Vcp /i

J

_(/» )н +(/р2. +(/")»+(/о )г,

Vo7cpi

Значения величин

(/,),, (/,Б),, (/.д),, (/2Д) ж)2i, (/:);,, (/" )2i, и* ж,

(С )?i ЛА'' )и ЛА'" )?i принимают по таблице Б.З приложения Б.

В. 1.1.2 Ширину В; ,мм, вычисляют по формуле

D (b"p)i +(bcp)i +(bo)cpi +(bo)Cpi

B,=-------------------------•

Величины (b"p )| ,(bpp)j ,(b" )cpi ,(b“ )cpi вычисляют по формулам

zhH. Луо,;),.         .(bpj +(bg)8.

vD cp / i                 ~            ’          vD cp / i                -            ’

(В.2)

(В.З)

Значения величин (b)')f ,(bV), ,(b“), ,(b2“);, (Ц1   ,(Ь")'2i        ,(Ь"Д',

(Ь„ )п , (b* )'2i, (b„ ),' ,(b* )2i принимают по таблице Б,5 приложения Б.

В. 1.2 Площадь поперечного сечения i-ro пояса танка со скошенной частью (рисунок А.2) SJ", м2, вычисляют по формуле

s? = (Ln)i В* + [L? -(LJJ.ftBr+          -[L? -(!„),]2}

1 106 106

,(B.4)

где Ц1 - длина i-ro пояса по продольной переборке в диаметральной плоскости танка, мм;

В‘ч - ширина i-ro пояса по поперечной переборке танка, находящейся ближе к кормовой части судна, мм;

(Ln)j - длина прямоугольной части i-ro пояса по продольной бортовой переборе, мм;

(L с) j - длина скоса i-ro пояса, мм;

(Bc)j - ширина i-ro пояса по поперечной переборке танка, находящейся ближе к носовой части судна, мм.

В. 1.2.1 Длину L'j1, мм, вычисляют по формуле

(В.5)

таблице

(В.6)

2

Величины )j )cpj вычисляют по формулам

Vcp /i                     ’        Vo /cpi

Значения величин (/{4 )j,(^)i’(Oli’(C )2iЛА’')i'i’(^o )2i принимают по Б.З приложения Б.

В.1.2.2 Ширину В-4, мм, вычисляют по формуле

лК (btKp)i+(bo)cpi

' =-----------2-----------■

Величины (bq, )j ,(b^ )cpi вычисляют по формулам

г, к.  .(Ю, +(Ь2К),.       ДЬХ+(ЬХ+(ЬХ+(Ь!Х

vDcp/i           0        ’ VUo/cpi                    д

Значения величин (Ь f , (Ь?),, (Ь* )],, (Ь*   , (Ь“   , (Ь* )?; принимают по таблице Б.5 приложения Б.

В.1.2.3 Длину (Lп ) j, мм, вычисляют по формуле

Величины (/'’ )cpi, (/“ )cpj вычисляют по формулам

Z/tx _ <7u)li +Uu)2i .     ,,K. ^li +

vn /epi           ~         > Vo zcpi         q

Значения величин (/& )н ,   )2i ,(/„ ) и> (С У1\ принимают по таблице Б.З (графы

6,8) приложения Б.

В.1.2.4 Длину (L е ) j, мм, вычисляют по формуле

/т ч (Ocpi+(Ocpi

(В.8)

( Ji" 2 Величины (/^ )cpi,(/" )cpi вычисляют по формулам (/xuOh+tOzi. (/х.ош

2i_.

2 ’ 2

Значения величин (Он >(O2i »(Он’(Oii принимают по таблице Б.З (графы 5,7) приложения Б.

В.1.2.5 Ширину (Вс) j, мм, вычисляют по формуле

Л (ьО.+СЬо)^

(В.9)

(Bc)i =

2

Величины (b"p)j ,(b")cpi вычисляют по формулам

.(ьгл+(ь;1)!. ^та+та+вд+m \ucp/i           п        ’ vuo/cpi

Значения величин (Ь")(, (Ь2),, (Ь") , (Ь" )г: » (Ьо )н, (Ь" принимают по таблице Б.5 (графы 3,5,6) приложения Б.

В.2 Вычисление площадей поперечных сечений танка с гофрированными переборками

В.2.1 Площадь поперечного сечения танка без скошенной части ST , м2, вычисляют по формуле

о ОВг

sT = г ,г,                                      (в-10

106

где L,. - длина танка, мм;

Вг - ширина танка, мм.

В.2.1.1 Длину Lr, мм, вычисляют по формуле

bcp)i 4(zjcPi+z(/c)cPi

I _ i=l___________i-1___________i=l_____________i=l__________

(В.11)

1 - .

Величины (Zcp ),, (/^),, (ZP )cpi ,(/")cpi вычисляют по формулам

+(/2), „дч _(П+$)(

срЛ                      Vcp/i

(v\  _ Oi +Gc)2i + (^c)ij + (Оа

vc/cpi

_(Оп+(Оа+(^+та

v c /cpi

Значения величин (/Б ),,(/;*),, (l\{)i,(Z2l),,(ZCK) J,,(/“),(Z“) j,,(/“ )!,;,(/*){J,

(l/?)2, ,(1 )b>G )"/ принимают по таблице Б.6 приложения Б.

В.2.1.2 Ширину Вг, мм, вычисляют по формуле

f (Ь''р), +Z(bcKp)i +Z(bc )cpi +i (b')cpi

D _ i=l           i=l           i=l

(В.12)

B, ---------------------------------

Величины (b"p), ,(b^)j,(b' )opi,(b")cpi вычисляют по формулам

,hK , . (bi')i +(Ь2Н),         K    .(bf), +(b-)i

vucp/i          ?             Vucp/i

>

/] / X = (bo)ii + (bp)?! + (bp)ii +(bp)2i

v uc /epi

\uc /cpi

Значения величин

(b'l')i,(b^)i.(bf)i,(b?)i,(b“)ii,(bll;);i,(b:);,>(b:;)2i,(b:<>);’,

(bK)" (b111" (b11)"

\ o/2i’V o/ii’K о / 2i принимают по таблице Б .8 приложения Б.

В.2.2 Площадь поперечного сечения танка со скошенной частью вычисляют по формуле

= L'„ ■ в;;  (L;+0,5-yLc-(Ly-L'n) ]

(ВИЗ)

т 106 106

где L',, - длина прямоугольной части продольной бортовой переборки танка, мм;

Вк - ширина танка по поперечной переборке танка, находящейся ближе к кормовой

части судна, мм;

Lr - длина танка по продольной переборке в диаметральной плоскости, мм;

Вс - ширина танка по поперечной переборке, находящейся ближе к носовой части судна, мм;

Lc - длина скоса продольной бортовой переборки, мм.

В.2.2.1 Длину L‘n, мм, вычисляют по формуле

Ш%+Ж)ср1

т г _ i=l               i=l

(В.14)

6

Величины )Cpj< )Cpi вычисляют по формулам

(/К} -Oi+GX

V ‘ с 7 cpi

Значения величин (/„ )п «(С)2i -(Ои-(C)2i принимают по таблице Б.6 (графы

6,8) приложения Б.

В.2.2.2 Длину Lc, мм, вычисляют по формуле

i(/cB)cpi+X(/c)cpi

т _ i=l______________i=l__________

(В.15)

С 6

Величины (/^ )cpi, (/" )cpi вычисляют по формулам:

Ус 72i .

(/")2i принимают по

Значения величин (/сь)н, (/'“)2i, (/")„, (графы 5,7) приложения Б.

таблице Б.6

В.2.2.3 Величину В‘ч, мм , вычисляют по формуле

(В.16)

Величины (btKp)i,(b;.)cpi,(b'')cpi

вычисляют по формулам

ск)н+(ЬСК)^

2

1

,ьч _(Ье)п+(ьх \ Uc 7cpi             q

Значения величин (Ь, );, (Ь2 ),, (Ь„ )ц, (b“ )2i, (b„   , (b* Yti принимают по

таблице Б.8 (графы 3,5,6) приложения Б.

В.З Вычисление посантиметровой вместимости танка с негофрированными переборками

В.3.1 Посантиметровую вместимость танка при наполнении первого пояса V(H)1 3, при изменении уровня от 0 до Нт вычисляют по формуле

V(H), = V„ +S, • Н •- AV,',,             (В.17)

где Vo - вместимость танка, соответствующая уровню, равному нулю, м3;

S] - площадь поперечного сечения первого пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м2;

Н - уровень жидкости, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см;

уровень жидкости, соответствующий высоте (h j - f,), см;

hi - высота первого пояса, см;

f , - высота превышения точки касания дна измерительной трубы грузом рулетки, измеренная по 11.5.1, см;

AV1'.l - объем внутренних деталей, находящихся выше точки касания дна измерительной трубы грузом рулетки в пределах высоты первого пояса, м3.

В.3.2 Посантиметровую вместимость танка при наполнении второго пояса V(H)?,

mj, при изменении уровня от Н ] до Нэ вычисляют по формуле

V(H)2=V(H,) + S2,(H~H1)-AV".           (В.18)

где V(H |) - вместимость танка при уровне Н ,. м3;

S2 - площадь поперечного сечения второго пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м2;

Н? - уровень жидкости, соответствующий высоте (h, + h2 — f4 ), см;

AV," - объем внутренних деталей в пределах высоты второго пояса, м3.

В.3.3 Посантиметровую вместимость танка при наполнении третьего пояса V(H)3,m3, при изменении уровня от Нэ до Н вычисляют по формуле

V(H)3 = V(H2) + Sj                              (в.19)

где H - предельный уровень жидкости, соответствующий высоте (h| + h2 + h3 - f;])

, см;

AV," - объем внутренних деталей в пределах высоты третьего пояса, м3.

В.3.4 Вычисление объема внутренних деталей

В.3.4.1 К внутренним деталям относят элементы силового набора (рисунок А.11):

- таврового профиля: кильсоны, флоры, карлингсы, рамные шпангоуты;

- уголкового профиля: продольные, так называемые, холостые балки, проходящие по днищу, бортам и палубе судна.

В.3.4.2 Объемы внутренних деталей ДУвд, входящие в формулы (В. 17)-(В. 19), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты, с учетом верхнего и нижнего положений элементов силового набора от точки касания дна измерительной трубы грузом рулетки.

В.3.4.3 Суммарные объемы уголковых профилей, расположенных на днище танка и его переборках, распределяют равномерно по днищу танка и высоте переборок.

В.3.4.3.1 Объем профилей, находящихся на днище танка, приходящийся на 1 см высоты w ч, м3/см, вычисляют по формуле (рисунок А. 13 )

(В.20)

где mt - число профилей, расположенных на днище танка;

L - длина профиля, принимаемая равной длине танка LT, мм.

Длину танка LT вычисляют для негофрированных танков по формуле

XL,

i=l

(В.21)

LT = —--- .                            (В.21)

n

где Lj - длина i-го пояса, вычисляемая по формуле (В.2);

п - число поясов, принимаемое равным 3.

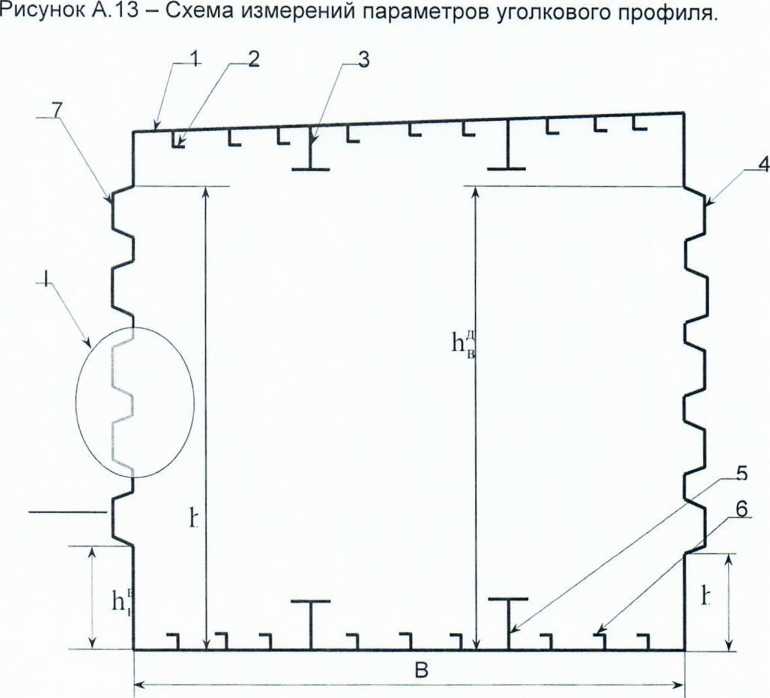

Пояснение символов /н,      ,/с приведена на рисунке А. 13.

В.3.4.3.2 Объем профилей, находящихся на продольной переборке танка в диаметральной плоскости, приходящихся на 1 см высоты wB (рисунки А. 11 и А. 13), вычисляют по формуле

(В.22)

где т9 - число профилей, расположенных на продольной переборке;

h|, h2 , h J - высоты поясов, мм.

В.3.4.3.3 Величины               , входящие в формулы (В.20),(В.21) и (В.22),

выражают в миллиметрах.

В.3.4.4 Объем кильсонов (рисунки А.11, А.12), приходящийся на 1 см высоты WKC, вычисляют, м3/см :

- в пределах высоты стенки профиля (hT) w*c по формуле

(В.23)

где Ьи - ширина полки профиля,0мм;

m3 - число кильсонов по ширине танка;

LK - длина кильсона, мм. Значение LK принимают равным длине танка, мм; hT - высота стенки профиля, см;

- в пределах от высоты hT до высоты (hT + <51|) w"с по формуле

91

КС

bn ~m3 -LK

I08

(В.24) где - толщина полки профиля, см.

В.3.4.5 Объем флоров (рисунки А. 11, А.12), приходящийся на 1 см высоты w(]), вычисляют, м3/см:

- в пределах высоты стенки профиля (hT) по формуле

(В.25)

где Ьф - длина флора, за значение которой принимают ширину танка,мм;

т4 - число флор по длине танка;

hT - высота стенки профиля, см;

- в пределах от высоты hT до высоты (hT +  ) w J по формуле

m4

(В.26)

где - толщина полки профиля, см.

В.3.4.6 Объем рамных шпангоутов (рисунки А. 11, А.12), приходящийся на 1 см высоты wH|, м3/см, в пределах высоты шпангоута (Ь) вычисляют по формуле

{Ь„ •£„ +hT -[b„ ~(b' +b")]}-m5

(B.27)

108

h - высота рамного шпангоута, см; in

m5- число рамных шпангоутов.

В.3.4.6.1 Величину hlu ,см, вычисляют по формуле

hm=(hi + h2 +h3)-h(|1,

где h |, h 9, h3 - высоты поясов, см;

Иф - высота флора, см.

В.3.4.6.2 Высоты флора h, см, вычисляют по формуле h = hT +   ;

где hT - высота стенки таврового профиля флора, см;

- толщина полки таврового профиля флора, см.

В.3.4.7 Объем карлингсов (рисунки А.11, А.12), приходящийся на 1 см высоты wKr, вычисляют, м3/см:

- в пределах уровня от (h, + h2 + h3 - hT) до уровня (h, + h2 + h3 +   - hT)

w',. по формуле

(В.28)

где LK r - длина карлингса, принимаемая равной длине танка, мм;

в пределах уровня от (hj + h2 + h3 + Зц - hT) h j + h 2 + h 3 + 6>H + hT) w "г по формуле

до

уровня (

(B.29)

B.4 Вычисление посантиметровой вместимости танка с гофрированными переборками

В.4.1 Посантиметровую вместимость танка V(H), м3, вычисляют по формуле

У(Н) = Уо+±ДУ1;д-ду„л,             (в.зо)

10

где Vo - вместимость танка, соответствующая уровню, равному нулю, м3;

S - площадь поперечного сечения танка, вычисляемая по формуле (В.10) или (В.13), м2;

Н - уровень жидкости, изменяющийся (рисунок А.7) от 0 до предельного уровня Н пр, соответствующего высоте (hKC + hc + hKJI - f;i), см;

AVBl - объем гофр (горизонтальных и вертикальных), м3;

AVin - объем внутренних деталей (таврового и уголкового сечений), м3.

В.4.2 Вычисление объема внутренних деталей

В.4.2.1 К внутренним деталям относят элементы силового набора (рисунок А. 13), указанные в В.3.4.1, и гофры горизонтальные и вертикальные.

В.4.2.2 Объемы внутренних деталей, AVB.t,AVHl, входящие в формулу (В.ЗО), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты по В.3.4.2, и суммированием объемов гофр, приходящихся на 1 см высоты, с учетом верхнего и нижнего положений гофр от точки касания дна измерительной трубы грузом рулетки по продольным и поперечным переборкам танка.

В.4.2.3 Гофры продольных переборок трапецеидальной формы (рисунок А.14) заменяют равновеликими прямоугольниками, имеющими высоту, равную большому основанию трапеции сг, ширину Ьш ,мм, вычисляемую по формуле

2 • с

г

В.4.2.4 Объем гофр продольных переборок, приходящийся на 1 см высоты w, вычисляют ,м3/см:

  • - гофр продольной переборки в диаметральной плоскости w' по формуле

wr=-HL-r-L:                      (в.32)

108

  • - гофр продольной переборки со скошенной частью w" по формуле

b„,-(L'„+Lc)

(В.33)

108

где Lr - длина танка, вычисляемая по формуле (В. 11),мм;

L'u - длина прямоугольной части продольной бортовой переборки, вычисляемая по формуле (В.14);

Lc - длина скоса продольной бортовой переборки, вычисляемая по формуле (В. 15);

Ьш - ширина прямоугольника, вычисляемая по формуле (В.31).

В.4.2.5 Объем гофр поперечных переборок, расположенных вертикально, приходящийся на 1 см высоты wB, м3/см, вычисляют по формуле

(В.34)

где агг, Ь,. - линейные размеры гофр (рисунок А.14),мм;

т7 - общее число гофр, расположенных на поперечных переборках.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Г. 1 Вычисление площадей поперечных сечений поясов танка:

а) без скошенной части

Sj=... м2;       S2... м2;          S3... м2;

б) со скошеной частью

Г.2 Вычисление площади поперечного сечения танка с гофрированными переборками:

а) без скошенной части

б) со скошенной частью

Г.З Вычисление объемов внутренних деталей (углового и таврового профилей), приходящихся на 1 см высоты:

  • - угловых профилей:

3/см;        w„=... м3/см;       w'"=... м3/см;

Д                                      П                                    II

-кельсонов:

w' =... м3/см; w" = .. м3/см;

КС                           КС

  • - флор:

\¥ф=... м3/см;       wq>=--- м3м;

  • - рамного шпангоута:

w        з,

ш=... м/см;

  • - карлингсов:

w'=... м3/см; w" =... м3/см.

КI                                                КI

Г.4 Вычисление объемов внутренних деталей (гофр) , приходящихся на 1 см высоты:

  • - горизонтально расположенных:

wj. =... м3/см;       w"=... м3/см;

  • - вертикально расположенных:

Г.5 Вычисление базовой высоты

Нб =... мм.

Г.6 Вычисление координаты точки измерений базовой высоты и уровня жидкости

13=... мм.

Г. 7 Вычисление высоты превышения точки касания дна измерительной трубы грузом рулетки

f;i=... мм.

Г.8 Составление градуировочной таблицы

Таблица Г.1

Уровень наполнения, см

Вместимость, м3

Коэффициентвместимости3),

м3/мм

1

2

3

0

4,581

1

5,497

0,092

2

6,413

0,092

н,

45,8101)

Нг + 1

46,720

0,091

Нг+2

47,630

Н,.+С,.2)

73,296

НгГ + 1

74,217

0,092

Нгг+2

75,128

0,092

НПр

432,884

11 Вместимость при уровне, соответствующем нижней границе первого гофра.

  • 2) Вместимость при уровне, соответствующем верхнему положению первого гофра.

  • 3) Коэффициент вместимости, равный

5 497 - 4 581 ’    = 0,092 м3/мм.

10

Вычисление провел

подпись                  инициалы, фамилия

«______»__Г.

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Д.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«_____»________________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной прямоугольный танк

№_________________ танкера типа__________________________________

Организация________________________________________________________

Погрешность определения вместимости: 1

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»______________________________________г

Срок очередной поверки___________________________

Поверитель

подпись

должность,инициалы,фамилия

Д.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация_____________

Танк №__________________________

Таблица Д.1- Посантиметровая вместимость пояса танка

Уровень

наполнения, см

Вместимость,м3

Уровень

наполнения, см

Вместимость,м3

0

1

2

•••

ТаблицаД.2 - Средняя вместимость пояса танка в пределах

вместимости,приходящейся на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость ,м3

Уровень наполнения, мм

Вместимость

3

Уровень наполнения, мм

Вместимость

3

1

4

7

2

5

8

3

6

9

Д.З Форма градуировочной таблицы танка с гофрированными переборками Организация_______________________________________

Танк №_________________

Таблица Д.З - Посантиметровая вместимость пояса танка

Уровень наполнения, см

Вместимость,м3

Коэффициент вместимости м3/см

0

1

2

Члены :

подпись

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

ПРИЛОЖЕНИЕ Е

(обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ Руководитель предприятия владельца танкера (директор, гл.инженер)

АКТ

измерений базовой высоты танка

от «__»__201__г.

Составлен в том, что комиссия, назначенная приказом но паименованиепредприятия-

-владельцатанкера

и членов:__________________________

инициалы, фамилии

провела по

*

контрольные измерения базовой высоты танка танкера типа______

номинальной вместимостью

м3 при температуре окружающего воздуха °С_____.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Базовая высота танка

Среднее арифметическое значение результатов двух измерений ( Нд)к

Значение базовой высоты, установленное при поверке танка (Нб)п ,мм

1

2

Относительное изменение базовой высоты танка ,%, вычисляют по формуле

_ б)к (^б)п

б)п

Вывод: требуется (не требуется) внеочередная поверка ганка

,где значения величин ( Нб)к , ( Нб)п приведены в 1-й , 2-й графах.

Председатель комиссии

подпись

инициалы, фамилия

Указывают при заполнении.

БИБЛИОГРАФИЯ

  • [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения»;

  • [2] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

  • [3] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

  • [4] Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, груз, высота, дифферент, угол, поверитель, измерение, погрешность, температура, судно .

52

1

Указывают в зависимости от номинальной вместимости танка.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
