Методика поверки «Аттенюаторы ступенчатые R&S RSC» (МП РТ 1613-2011)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -

Начальник лаборатории №441

ФБУ «Ростест-Москва»

Настоящий документ устанавливает методы и средства поверки аттенюаторов ступенчатых R&S RSC (далее - аттенюаторы). Интервал между поверками - 2 года.

• 1.1 При первичной и периодической поверке аттенюаторов выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Перечень операций поверки.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2  Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

Таблица 2 - Перечень средств поверки.

• 3.1. При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 3.2. К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро- и радиоизмерительными приборами и изучившими техническую документацию на поверяемый генератор и применяемые средства поверки.

При проведении поверки необходимо соблюдать требования техники безопасности, указанные в технической документации.

При проведении поверки должны соблюдаться следующие требования ГОСТ 8.395-80:

температура окружающей среды (23±5)°С;

относительная влажность воздуха (65±15) %;

атмосферное давление (100±4) кПа

К проведению поверки могут быть допущены лица, имеющие высшее образование, практический опыт работы в области радиотехнических измерений не менее одного года и квалификацию поверителя.

• 6.1 Поверитель должен изучить руководства по эксплуатации поверяемого прибора и используемых при поверке средств измерений

• 6.2 Перед включением приборов должно быть проверено выполнение требований безопасности.

• 6.3 Определение метрологических характеристик поверяемого прибора должно производиться по истечении времени установления рабочего режима, равного 30 мин.

• 7. Проведение поверки

При проведении внешнего осмотра необходимо проверить:

• -  сохранность пломб;

комплектность согласно РЭ;

• -  отсутствие внешних механических повреждений, влияющих на точность показаний прибора;

• -  прочность крепления органов управления, четкость фиксации их положений; наличие предохранителей;

чистоту разъемов и гнезд;

состояние лакокрасочных покрытий, гальванических покрытий и четкость гравировки.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

Проверяют отсутствие ошибок при включении аттенюатора и при запуске встроенного самотестирования, которое запускается при нажатии:

-[SETUP]

• - [ System ]

• - [SelfTest]

• - [ Start Selftest ]

При возникновении ошибок см. разделы проверка работоспособности прибора и сообщения об ошибках руководства по эксплуатации.

Приборы, имеющие неустранимые ошибки, бракуются и направляются в ремонт.

На аттенюаторе нажимают:

• - [SETUP]

• - [ System> ]

• - [ Software Info ]

Считывают номер версии встроенного программного обеспечения.

Результаты поверки по данному пункту считают положительными, если на аттенюаторе установлена версия с номером 01.04.

К входам порта 1 и порта 2 анализатора цепей ZVA40 подключают измерительные кабели с выходными разъемами «вилка», тип которых должен соответствовать типу разъемов поверяемого аттенюатора в зависимости от модуля. Затем проводят калибровку анализатора цепей на концах кабелей с помощью калибровочного комплекта на требуемый тип разъемов из состава ZVA40 в диапазоне частот от 10 МГц до верхней частоты поверяемого аттенюатора при фильтре ПЧ 1 кГц и мощности 0 дБмВт.

Поверяемый аттенюатор подключают кабелем порта 1 ZVA40 к порту А аттенюатора, а кабелем порта 2 ZVA40 к порту В аттенюатора. На ZVA40 устанавливают режимы измерения SI 1 и S22, формат шкалы - VSWR (КСВН), на аттенюаторе:

• - [ PRESET ] -[АТТ:0]

Считывают с анализатора цепей измеренные значения КСВН входа и выхода аттенюатора, повторяют измерения при значениях ослабления 10 дБ, 20 дБ, 30 дБ, 40 дБ, 50 дБ и 60 дБ, устанавливая их нажатием - [ АТТ : х ].

Результаты поверки по данному пункту считают положительными, если КСВН входа и выхода аттенюатора не превышает значений, приведенных в таблице 3.

Таблица 3

Выполняют настройки и подключения анализатора цепей ZVA40 и поверяемого аттенюатора согласно п.7.4. На анализаторе устанавливают режим измерения S21, формат шкалы - log (дБ), на аттенюаторе:

-[PRESET] -[АТТ:0]

Считывают с помощью маркера анализатора цепей максимальное значение вносимого ослабления аттенюатора в точке 0 дБ в диапазоне частот от 10 МГц до верхней частоты аттенюатора.

Затем, для проведения измерения значения разностного ослабления аттенюатора относительно 0 дБ, на анализаторе цепей выбирают фильтр ПЧ 100 Гц, а также при необходимости режим усреднения, и устанавливают:

• - [ TRACE FUNCT ]

• - [ Data -> Mem |

• - [ Show Mem : off ]

• - [ Math = Data/Mem : on ]

На аттенюаторе нажатием [ ATT : x ] устанавливают значения ослабления из ряда:

• - для модулей 03/13/04/14 от 0 дБ до 40 дБ с шагом 1 дБ, а также ступени 20 дБ (II) и 40 дБ (II), включаемые с помощью сервисных функций «2.1.3.64511» и «2.1.3.63487»;

Для включения сервисных функций на аттенюаторе устанавливают:

• - [SETUP]

• - [ System ]

• - [ Service Function ]

• - [ Function: x ]

• - [ Password: 894129 ]

• - [ Execute ]

• - дополнительно для модуля 04/14 значения ослабления от 1,1 дБ до 1,9 дБ с шагом 0,1 дБ;

• - для модуля 05/15 от 0 дБ до 60 дБ с шагом 5 дБ, а также ступень 40 дБ(П), включаемую с помощью сервисной функции «2.1.1.5120»;

• - для модуля Z405 от 0 дБ до 75 дБ с шагом 5 дБ.

Считывают с помощью маркера анализатора цепей значения разностного ослабления аттенюатора А_х на частотах:

• - 1 ГГц, 2 ГГц, 6 ГГц для модулей 03/13/04/14;

• - 1 ГГц, 5 ГГц, 10 ГГц, 15 ГГц, 18 ГГц для модулей 05/15;

• - 1 ГГц, 10 Гц, 20 ГГц, 30 ГГц, 40 ГГц для модуля Z405.

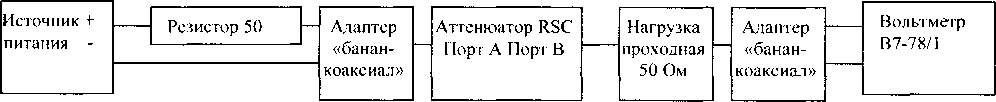

Для проверки разностного ослабления на постоянном токе собирают схему по рис.1.

Рисунок 1

На источнике питания устанавливают режим стабилизации напряжения с выходным напряжением 5В. На вольтметре - режим измерения постоянного напряжения, на аттенюаторе - ослабление 0 дБ. Считывают с вольтметра значение напряжения Uo, соответствующее ослаблению аттенюатора 0 дБ.

Затем на аттенюаторе устанавливают значения ослабления, аналогично указанным выше, и считывают соответствующее напряжение Ux с вольтметра. Вычисляют разностное ослабление по формуле:

А_х = 2O*|lg(U_x/U_o)|, дБ

Погрешность установки разностного ослабления вычисляют по формуле:

ДА Ауст - А_х, дБ,

где А_уст - номинальное значение разностного ослабления установленного на аттенюаторе.

Результаты поверки по данному пункту считают положительными, если вносимое ослабление и разностное ослабление аттенюатора не превышает значений, приведенных в таблице 4.

Таблица 4

Анализатор цепей ZVA40 переводят в режим непрерывной генерации сигнала на фиксированной частоте с выходной мощностью 10 дБмВт по порту 1, частоту устанавливают соответствующей верхней частоте аттенюатора (6, 18 или 40 ГГц). Измерительным кабелем соединяют порт 1 анализатора с портом А аттенюатора, на который дополнительно подключается фиксированный согласующий аттенюатор 10 дБ, КСВН не более 1,15 . На порт В аттенюатора подключают ваттметр NRP-Z56 с помощью соответствующего адаптера.

На аттенюаторе устанавливают ослабление 0 дБ, на ваттметре - режим относительных измерений с усреднением. Устанавливают на ваттметре 0 дБ для режима относительных измерений, при этом на ваттметре должно отображаться (0,000±0,005) дБ. Затем на аттенюаторе устанавливают ослабление 10 дБ и считывают результат измерения с ваттметра. Повторяют процедуру 10 раз, формируя ряд из 10 измерений. Находят среднее арифметическое и вычисляют максимальное отклонение от него.

Результаты поверки по данному пункту считают положительными, если неповторяемость при переключении не превышает 0,02 дБ.

Если по п. 7.4 - п. 7.6. получены положительные результаты и изменение модуля коэффициента отражения Г входа и выхода аттенюатора по п.7.4, не превышает 0,03 на фиксированных частотах, то по запросу владельца аттенюатора возможно определить пользовательскую калибровку ослабления в соответствии с ГОСТ Р 8.562-2007 для уровня рабочих эталонов 1 -ого разряда.

При изменении Г не более чем на 0,03 для фиксированной частоты, на которой требуется определение поправок, проводятся измерения разностного ослабления поверяемого аттенюатора по методике п. 7.6 для номинальных значений ослабления 0-10 дБ и 0-20 дБ и по методике п. 7.5 для номинальных значений ослабления 0-30 дБ и 0-40 дБ. Полученные результаты заносятся в протокол с указанием погрешности результата измерения ±0,03 дБ для ступеней 10 и 20 дБ и ±0,1 дБ для ступеней 30 и 40 дБ при доверительной вероятности 0,95.

При необходимости по ступени 20 дБ аттенюатора проводится проверка линейности приемника анализатора цепей в динамическом диапазоне до 40 дБ в два шага с определением поправок на отклонение от линейности. Тогда при измерениях ослаблений 0-30 дБ и 0-40 дБ аттенюатора с учетом поправок на линейность приемника ZVA40, результат измерения для ступеней 30 и 40 дБ заносится в протокол с указанием погрешности результата измерения ±0,05 дБ при доверительной вероятности 0,95.

• 8.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы. При выполнении п. 7.7 протокол выдается владельцу аттенюатора.

• 8.2 При положительных результатах поверки на прибор выдается "Свидетельство о поверке" установленного образца.

• 8.3 При отрицательных результатах поверки на прибор выдается "Извещение о непригодности" установленного образца с указанием причин непригодности.

МП РТ 1613-2011 Аттенюаторы ступенчатые R&S RSC

МЕТОДИКА ПОВЕРКИ

лист 7

листов 7
