Методика поверки «Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК» (МП УКВФ.421451.007)

Генеральный директор

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Методика поверки

УКВФ.421451.007МП г. Видное

2017 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК (далее - измерители) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять измерители до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять измерители в процессе эксплуатации и хранения, которые были подвергнуты регламентным работам необходимого вида, и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранении устанавливается потребителем с учетом условий и интенсивности эксплуатации устройств, но не реже ^А одного раза в шесть лет.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

• 3.1 При проведении поверки рекомендуется применять средства поверки, приве

дённые в таблице 2.

Таблица 2

Продолжение таблицы 2

3.2 Допускается применение других средств поверки, обеспечивающих определе

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на измерители и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 80 до 106,7 кПа.

• 7.1 Перед   проведением поверки необходимо выполнить следующие

подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению * безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать измерители в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в

соответствии с руководствами по их эксплуатации.

• 8.1  При проведении внешнего осмотра измерителей, проверяют:

• - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

• - соответствие серийного номера указанному в руководстве по эксплуатации;

• - маркировку и наличие необходимых надписей на наружных панелях;

• - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

• - на корпусе измерителей не должно быть трещин, царапин, забоин, сколов;

• - отдельные части измерителей должны быть прочно закреплены.

Результаты проверки считать положительными, если выполняются все вышеуказанные требования.

• 8.2 Опробование измерителей проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с руководством по эксплуатации.

• 2) Включить измеритель в соответствии с руководством по эксплуатации.

• 3) При включении измерителя должна загореться световая индикация, сигнализирующая о подачи напряжения питания.

Результат опробования считать положительным, если происходит включение световой индикации измерителей.

• 8.3 Подтверждение соответствия программного обеспечения.

Для подтверждения соответствия программного обеспечения (далее по тексту - ПО) необходимо:

• 1) Подготовить и включить измеритель в соответствии с руководством по эксплуатации.

• 2) Запустить программу «ITDKmonitor».

• 3) Перемещаясь по меню программы «ITDKmonitor», считать и сравнить наименование и номер версии встроенного программного обеспечения, указанного в окне программы «ITDKmonitor» с наименованием и номером версии указанном в описании типа измерителя.

Результат проверки считать положительным, если наименование и номер версии ПО соответствуют данным указанным в описании типа на измеритель.

• 8.4 Проверка электрической прочности изоляции.

Проверку электрической прочности изоляции в следующей последовательности:

• 1) Включить установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803) в соответствии с руководством по эксплуатации.

• 2) Подключить GPT-79803 между всеми внешними выводами, соединенными между собой и корпусом измерителя.

• 3) При помощи GPT-79803 плавно повысить испытательное напряжение переменного тока равное 2000 В с частотой 50 Гц.

• 4) Выдержать испытуемые цепи под действием испытательного напряжения в течение 1 мин.

• 5) Плавно снизить испытательное напряжение до нуля и отключить GPT-79803.

Результаты проверки считать удовлетворительными, если во время испытаний не было искрения, пробивного разряда или пробоя.

• 8.5 Проверка электрического сопротивления изоляции

• 1) Включить GPT-79803 в соответствии с руководством по эксплуатации.

• 2) Подключить GPT-79803 между цепями питания, соединённых между собой и корпусом измерителя.

• 3) Установить на выходе установки GPT-79803 напряжение постоянного тока 1000 В.

• 4) Выдержать измеритель под действием испытательного напряжения до установления показаний электрического сопротивления на GPT-79803, но не более 1 мин.

Результаты испытания считать положительными, если измеренное значение электрического сопротивления изоляции составляет не менее 1000 МОм.

• 8.6 Определение нормируемых метрологических характеристик.                     *

8.6.1 Определение основной относительной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 10 до 500 Гц.

Определение погрешности проводить при помощи калибратора многофункционального Fluke 5520А (далее по тексту - калибратор) в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

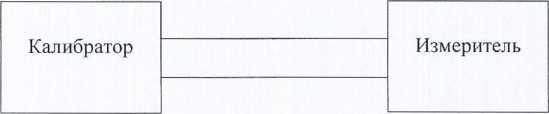

Рисунок 1 - Структурная схема определения погрешностей измерений

• 2) Подготовить и включить калибратор и измеритель в соответствии с их руководствами по эксплуатации.

• 3) На измерителе переключатель S1 устанавливают в положении «Включено».         *

• 4) При помощи калибратора воспроизвести испытательный сигнал среднеквадратического значения силы переменного тока равный 0,15 Ас частотой 10 Гц.

• 5) Произвести измерения среднеквадратического значения силы переменного тока при помощи измерителя.

• 6) Рассчитать основную относительную погрешность измерения среднеквадратического значения силы переменного тока по формуле (1).

5Х=^Х"~^Х°-100;            (1)

где Х_и - значение силы переменного (постоянного) тока, измеренное при помощи измерителя, А;

X. - значение силы переменного (постоянного) тока, воспроизведенное при помощи калибратора, А;

• 7) Повторить пункты 4)-6) при значениях частоты переменного тока 50, 250, 350, ^г 500 Гц.

• 8) Повторить пункты 4)-7) при значениях силы переменного тока 1, 2, 3, 4 А.

Результаты считать положительными, если полученные значения погрешностей не превышают пределов, представленных в Приложении А.

• 8.6.2 Определение основной относительной погрешности измерения силы постоянного тока.

Определение погрешности проводить при помощи калибратора в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) Подготовить и включить калибратор и измеритель в соответствии с их руководствами по эксплуатации.

• 3) На измерителе переключатель S1 устанавливают в положении «Включено».

• 4) При помощи калибратора воспроизвести испытательный сигнал силы постоянного тока равный 0,15 А.

• 5) Произвести измерения силы постоянного тока при помощи измерителя.

• 6) Рассчитать основную относительную погрешность измерения силы постоянного тока по формуле (1).

• 7) Повторить пункты 4)-6) при значениях силы постоянного тока: 1,2, 3, 4 А.

Результаты считать положительными, если полученные значения погрешностей не превышают пределов, представленных в Приложении А.

• 8.6.3 Определение основной относительной погрешности измерения среднеквадратического значения силы электрического тока, полученной в результате амплитудной манипуляции на частотах: 25±1, 50±1, 75±1 Гц.

Определение погрешности проводить при помощи калибратора в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) Подготовить и включить калибратор и измеритель в соответствии с их руководствами по эксплуатации.

• 3) На измерителе переключатель S1 устанавливают в положении «Включено».

• 4) При помощи калибратора воспроизвести испытательный сигнал силы электрического тока равный 0,15 Ас частотой 25 Гц.

• 5) Произвести измерения силы электрического тока при помощи измерителя.

• 6) Рассчитать основную относительную погрешность измерения силы электрического тока по формуле (1).

• 7) Повторить пункты 4)-6) при значениях частоты 50 и 75 Гц.

• 8) Повторить пункты 4)-7) при значениях силы электрического тока: 1, 2, 3, 4 А.

Результаты считать положительными, если полученные значения погрешностей не превышают пределов, представленных в Приложении А

• 8.6.4 Определение абсолютной погрешности измерения временных параметров манипулирующей последовательности.

Определение погрешности проводить при помощи калибратора универсального Н4-11 в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 2.

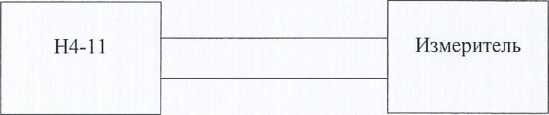

  Рисунок 2 - Структурная схема определения абсолютной погрешности измерения временных параметров манипулирующей последовательности

• 2) Включить Н4-11 и измеритель в соответствии с их руководствами по эксплуатации.

• 3) При помощи Н4-11 воспроизвести испытательный сигнал силы переменного тока равный 2 А с частотой 75 Гц.

• 4) Считывают результаты измерений с измерителя.

• 5) При помощи калибратора моделируют выходной ток, соответствующий коду «3» путевого трансмиттера КПТШ-5.

• 6) Результат расшифровки измерителя импульсной последовательности должен соответствовать однозначному определению типа трансмиттера с соответств^ им передаваемым кодом.

• 7) В окне «Монитор команд» считывают значение длительности измеренных временных интервалов.

• 8) Рассчитать значение абсолютной погрешности измерения временных параметров манипулирую последовательности по формуле (2).



(2)

где /_изм - измеренное значение временных параметров манипулирующей последовательности при помощи измерителя, с;

/_ИЗм - заданное значение временных параметров манипулирующей последовательности при помощи Н4-11, с.

• 9)  Повторить пункты 4) - 9) при значениях частоты переменного тока 50 и 25 Гц.

• 10) Повторить пункты 4)-10) модулируя выходной ток последовательностью импульсов соответствующей кодам «Ж» и «КЖ» путевого трансмиттера КПТШ-5.

• 11) Повторить пункты 4)-11) модулируя выходной ток последовательностью импульсов соответствующей кодам «3», «Ж», и «КЖ» путевого трансмиттера КПТШ-7.

Результаты считать положительными, если полученные значения погрешностей не превышают пределов, представленных в Приложении А.

• 9.1 Результаты поверки измерителей оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки измерители удостоверяются знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки измерители не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Таблица А.1 - Метрологические характеристики измерителей
