Методика поверки «Измерители уровня ультразвуковые рубин-мнп» (РТ-МП-5093-449-2018)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»
(ФБУ «РОСТЕСТ - МОСКВА»)
УТВЕРЖДАЮ
Заместитель генерального директора
ФБУ «Ростест-Москва»
Государственная система обеспечения единства измерений
ИЗМЕРИТЕЛИ УРОВНЯ УЛЬТРАЗВУКОВЫЕ РУБИН-1МИП
Методика поверки
РТ-МП-5093-449-2018 г. Москва
2018 г.
Лист № 2
Всего листов 8
1 Общие положения1Л Настоящая методика поверки распроетраняется на измерители уровня ультразвуковые Рубин-1МНП (далее - измерители), изготовленные ООО «НИЦ Техноавтомат», г. Энгельс, Саратовская область, и устанавливает объём и методы их первичной и периодической поверок.
-
1.2 Интерввлмежддпооеррами- 2 годд.
При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при: | |
первичной поверке |
периодической поверке | ||
Внешний осмотр |
7.1 |
да |
да |
Опробование |
7.2 |
да |
да |
Определение погрешности измерений уровня |
7.3 |
да |
да |
3 Средстввпооврри
3.1 Основвые и вепомедоLаерьныe ссредств подерра, ууклзлы в ттабиие 2. Таблица 2 - Основные и вспомогательные средства поверки
Номер пункта методики поверки |
Наименование и тип основных средств поверки |
7.3 |
Преобразователь линейных перемещений НЛП (регистрационный номер в Федеральном информационном фонде 53393-13), диапазон измерений уровня от 0 до 2000 мм |
7.3 |
Секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10) |
7.3 |
Резервуар для модификации Рубин-1МНП-НИ, габаритные размеры:
Резервуар для модификации Рубин-1МНП-ПИ, габаритные размеры:
|
-
3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
-
3.3 Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.
При проведении поверки должны выполняться следующие требования безопасности:
-
- к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;
-
- вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;
-
- все разъёмные соединения линий электропитания и линий связи должны быть исправны;
-
- соблюдать требования безопасности, указанные в эксплуатационных документах на измерители, применяемые средства поверки и вспомогательное оборудование;
-
- поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.
-
- температура окружающего воздуха и воды (20 ± 5) °С;
-
- поверочная жидкость - вода по СанПиН 2.1.4.1074-01;
-
6.1 Подключить и установить на резервуар измеритель в соответствии с рисунком А.1 Приложения А к настоящей методике поверки.
-
6.2 Перед началом поверки измеритель следует выдержать в нормальных условиях и с включенным напряжением питания не менее одного часа.
-
7.1 Внешний осмотр
При внешнем осмотре установить:
-
- соответствие комплектности;
-
- отсутствие дефектов, влияющих на работу измерителя;
-
- наличие и сохранность маркировки;
-
- чистоту и механическую исправность разъемов;
-
- целостность корпуса измерителя и кнопок управления.
Результат считается положительным, если: комплектность измерителя соответствует руководству по эксплуатации; отсутствуют дефекты, влияющие на работу измерителя; сохранена маркировка, разъемы чистые и исправные; сохранена целостность корпуса измерителя и кнопок управления.
-
7.2 Опробование
-
7.2.1 Резервуар послеустоновкинанего датниковопустошоютот воды н иже минимального значения измерений уровня для модификации измерителя РубшИМ! 111-ПИ или до нулевого уровня для модификации измерителя Рубин-1МНП-НИ.
-
Проводят два цикла полного налива/слива воды в резервуаре, необходимые для корректной настройки измерителя:
-
- для модификации Рубин-ШИП-ПИ - между уровнями ниже нижнего предела и выше верхнего предела;
Лист № 4
Всего листов 8
- для модификации Рубин-1МНП-НИ - между уровнями Ои 100 % от внутреннего диаметра резервуара.
После этого изменять повышать и понижать уровень в резервуаре.
Измерители считаются прошедшими поверку по данному пункту, если на дисплее значение уровня повышается и понижается прямопропорционально изменению уровня в резервуаре.
Допускается опробование совместить с проверкой по пункту 7.3.
-
7.2.2 Проверраииднтиффккциюнных дданьы программноггобеепечения( ПО)
-
7.2.2.1 Пробеноа иидноиффкаццябных ддцных ПО мoбДIфикацщи PpУекы-MHП-HИ На глаенбн экране дисплея (ркпуиок 1) указаны номер версии ПО и цифровой идентификатор (контрольная сумма).
-
Измерители считаются прошедшими поверку по данному пункту, если номер версии ПО и цифровой идентификатор (контрольная сумма) соответствуют указанным в таблице 3.
Связь j Журнал изменения уровня Рубин:СОМ1:1
Труба #1 (17.11.29, 14:59:02) 500 мм.
Измеритель уровня “Рубин-1М-НП" №1
Версия ПО; 1,0 (2017.11.13), Контр, сумма; 20DE

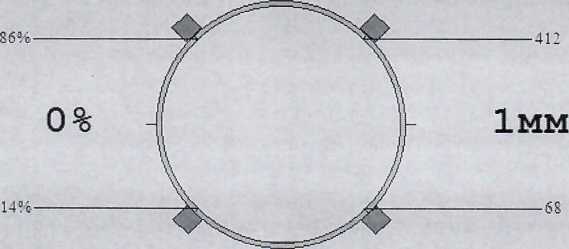

Рисунок 2 - Интерфейс Рубин-1МНП-НИ
029.1 1.2017 15:05:37 Q
| 23С 2%Действия
Просмотр сигнала
Параметры емкости
Автонастройка
-
7.2.2.2 Проверка рагенрфикдноюиняIxцкбныхПOмохи фро aн,биPyбpц-lMHП-ПИ На дисплее, в меню «Информация» (рисунок 2) указаны номер версии ПО и цифровой идентификатор (контрольная сумма).
ЗАВОДСКОЙ№
ЭЭЭ
ВЕРСИЯ ПО
4.13
КОКГР. СУММА
2FT О
Рисунок 3 - Интерфейс РубФн-1МНП-ПИ
Измерители считаются прошедшими поверку по данному пункту, если номер версии ПО и цифровой идентификатор (контрольная сумма) соответствуют указанным в таблице 3.
Таблица 3- Идентификационные данные программного обеспечения
Идеитификацивоиые данные (признаки) |
Значение | |
Идеитификациоооое наименование ПО |
Рубин-Ц МНП-ПИ |
Рубин-1 МНП-НИ |
Номер версии (идентификационный номер) ПО |
не ниже 4.19 |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма) |
2F70 |
20DE |
-
7.3 Оппеддленнипогрешности иимерении уровня
Определение погрешивсти измерений уровня проводят на трех точках: (0 0,1)-Lmax, (0,45 0,55-LmaX, (0,9 д- l)-Lmax, , где Lmax - максимальнос значение диапазона измерений, мм. На каждой точке выжидают ие менее 20 с.
-
7.3.1 ПpивeдeнярюпoгнишоocгъннмepeниИеноеииPрPвн-lМНП-НИ для книддл точки, у, %, рассчитать по формуле
• юо,
(1)
где D - нириреоиий диаметр резервуара, мм
Измерители считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, указанных в таблице 4.
-
7.3.2 АбсолютнуюиогтсшнocтгннмepcниИ еpонни Pр0вн-lМНП-ПИ для кяжддл точки, Н, мм, рассчитать по формуле
Д=L
U3M
- Лэт
(2)
где LU3M - измеренное значение уровня, мм;
L3m значение уровня по этаиону, мм.
Измерители считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, указанных в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики Рубин-1МНП-НИ
Наименование характеристики |
Значение |
Диапазон измерений уровня, мм |
от 0 до 2000 |
Пределы допускаемой приведенной погрешности измерений уровня от внутреннего диаметра резервуара, % |
±5 |
Внутренний диаметр резервуар, мм |
от 250 до 2000 |
Таблица 5 - Метрологические характеристики Рубин-1МНП-ПИ
Наименование характеристики |
Значение |
Диапазон измерений уровня, мм |
от 0 до 450 |
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±25 1);±35>;±50 3) |
11 Погрешность нормирована с учетом параметров, приведенных в Таблице 6. “ Погрешность нормирована с учетом параметров, приведенных Таблице 7. ” Погрешность нормирована с учетом параметров, приведенных Таблице 8. |
Таблица 6 - Варианты установки датчиков при нормировании погрешности ±25 мм
Толщина стенки резервуара, мм |
Фиксированное горизонтальное расстояние между одного предельного уровня, мм |
Максимальное вертикальное расстояние между датчиками двух предельных уровней, мм |
от 5 до 8 |
250 |
250 |
от 9 до 12 |
350 |
350 |
от 13 до 18 |
450 |
450 |
от 19 до 24 |
500 |
400 |
от 25 до 34 |
550 |
350 |
от 35 до 44 |
650 |
300 |
от 45 до 50 |
750 |
250 |
Таблица 7 - Варианты установки датчиков при нормировании погрешности ±35 мм
Толшина стенки резервуара, мм |
Фиксированное горизонтальное расстояние между одного предельного уровня, мм |
Максимальное вертикальное расстояние между датчиками двух предельных уровней, мм |
от 5 до 8 |
250 |
300 |
от 9 до 12 |
350 |
450 |
от 13 до 18 |
450 |
550 |
от 19 до 24 |
500 |
500 |
от 25 до 34 |
550 |
450 |
от 35 до 44 |
650 |
400 |
от 45 до 50 |
750 |
350 |
Таблица 8 - Варианты установки датчиков при нормировании погрешности ±50 мм
Толщина стенки резервуара, мм |
Фиксированное горизонтальное расстояние между одного предельного уровня, мм |
Максимальное вертикальное расстояние между датчиками двух предельных уровней, мм |
от 5 до 8 |
250 |
350 |
от 9 до 12 |
350 |
550 |
от 13 до 18 |
450 |
650 |
от 19 до 24 |
500 |
600 |
от 25 до 34 |
550 |
550 |
от 35 до 44 |
650 |
500 |
от 45 до 50 |
750 |
450 |
Лист № 7
Всего листов 8
-
8.1 При положительных результатах поверки знак поверки наносится на свидетельство о поверке в соответствии установленными нормативными и правовыми документами.
-
8.2 При отрицательных результатах поверки выдают извещение о непригодности в соответствии установленными нормативными и правовыми документами.
Начальник лаборатории № 449
Ведущий инженер по метрологии лаборатории № 449
А.А. Сулин
И.В. Беликов

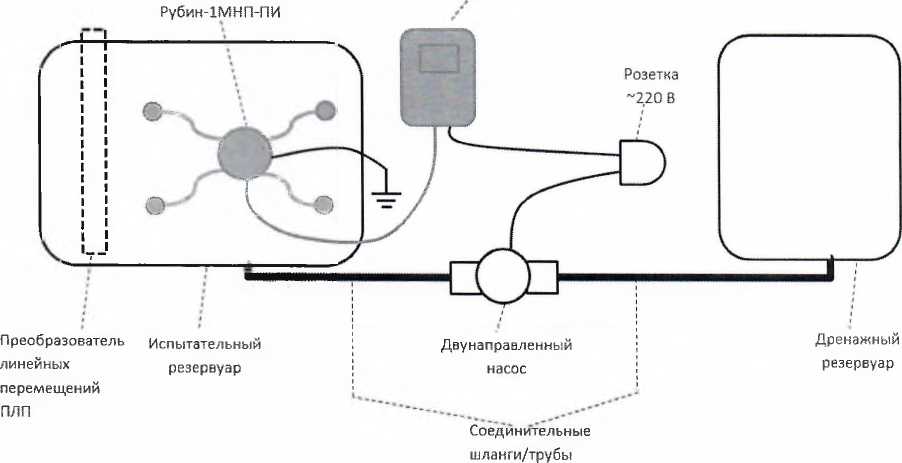

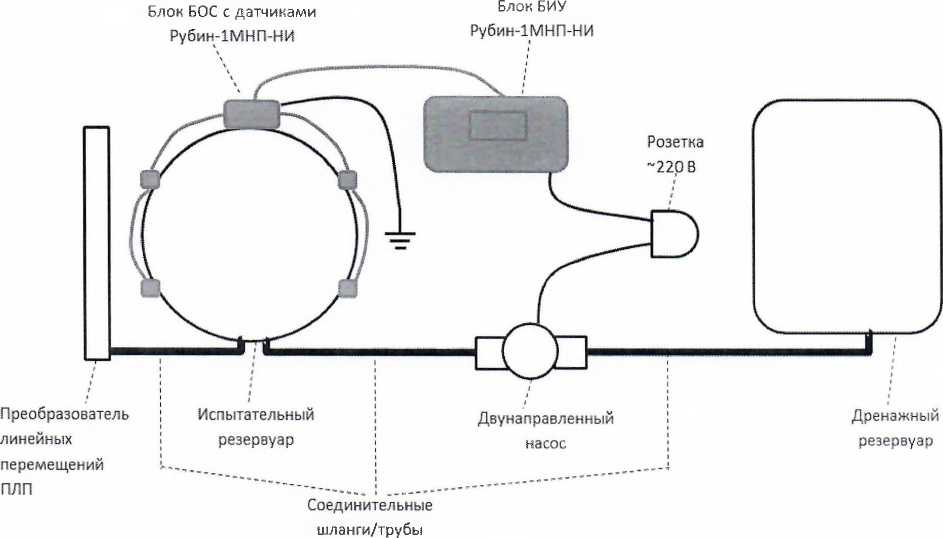

Приложение А
(рекомендуемое)
Блок БИУ
Блок БОС с датчиками Рубин-1МНП-ПИ
Рисунок А.1
Схема монтажа
