Методика поверки «ИЗМЕРИТЕЛИ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ И ПАРАМЕТРОВ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ MRP-200, МRР-201» (MRP-200- 11 MП)

удаЕ^’^ждАЮ

.-'ри ОТВр7;.у ре|рралБнь ектор

«

. Ништа

2011 г.

СОГЛАСОВАНО Руководитель ГЦИ СИ Зам. Гене           ректора

ИЗМЕРИТЕЛИ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ

И ПАРАМЕТРОВ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ MRP-200, MRP-201

МЕТОДИКА ПОВЕРКИ

Москва 2011

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ...........................................................................

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ...............................................

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ......................................................................................

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ...........................................................

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ..................................................................................................

  • 5.1 Внешний осмотр...................................................................................................................

  • 5.2 Опробование.........................................................................................................................

  • 5.3 Определение метрологических характеристик.............................................................

    • 5.3.1 Определение абсолютной погрешности измерения действующего значения

напряжения переменного тока (частота 45..65 Гц).............................................................

• 5.3.2 Определение абсолютной погрешности измерения частоты переменного тока.

  ,4

  5

  • 5

  • 6

  6

  6

  6

  6

(Только для MRP-201)

• 5.3.3 Определение абсолютной погрешности измерения силы дифференциального тока

отключения УЗО

• 5.3.4 Определение абсолютной погрешности измерения времени отключения УЗО

• 5.3.5 Определение абсолютной погрешности измерения действующего значения

напряжения прикосновения...

• 5.3.6 Определение абсолютной погрешности измерения активного сопротивления цепи

“фаза-нуль”, (только для MRP-200)

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.............................................................................11

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Рекомендуемое).........................................

Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители напряжения прикосновения и параметров устройств защитного отключения типа MRP-200, MRP-201 и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

ДИФФЕРЕНЦИАЛЬНЫЙ ТОК- действующее значение векторной суммы токов, протекающих в главной цепи устройства защитного отключения.

УЗО - контактный коммутационный аппарат, предназначенный включать, проводить и отключать электрические цепи при нормальном состоянии электрической цепи, а также автоматически отключать электрическую цепь в случае, когда значение дифференциального тока достигает заданной величины в определенньк условиях.

ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК - значение дифференциального тока , вызывающее отключение УЗО при заданных условиях эксплуатации.

НОМИНАЛЬНЫЙ ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК - установленное изготовителем значение отключающего дифференциального тока, при котором устройство защитного отключения должно срабатывать при заданных условиях.

ВРЕМЯ ОТКЛЮЧЕНИЯ УЗО - промежуток времени между моментом внезапного появления отключающего дифференциального тока и моментом гашения дуги на всех полюсах УЗО.

СЕЛЕКТИВНОЕ УЗО (УЗО типа S ) - УЗО, с заранее установленным значением предельного времени неотключения, в течение которого устройство защитного отключения общего применения должно отключить электрическую цепь при наличии в ней тока замыкания на землю.

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ - напряжение, появляющееся на теле человека или животного при одновременном прикосновении к двум проводящим частям, находящимся под разными потенциалами, или к одной проводящей части, находящейся под напряжением, и к земле.

БЕЗОПАСНОЕ НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ (БЕЗОПАСНОЕ НАПРЯЖЕНИЕ) - самое высокое допустимое значение напряжения прикосновения, которое может долгосрочно сохраняться в определённых условиях окружающей среды без нанесения вреда человеку.

(В зависимости от условий окружающей среды составляет 50, 25 или 12,5 вольт.)

ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ - заземление проводящих частей электроустановки здания или проводящих частей здания, выполняемое с целью обеспечения электробезопасности.

СОПРОТИВЛЕНИЕ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА - отношение напряжения на заземляющем устройстве к электрическому току, стекающему с заземлителя в землю.

ЦЕПЬ “ФАЗА-НУЛЬ” - замкнутая электрическая цепь, возникающая в результате электрического соединения с пренебрежимо малым полным сопротивлением двух или более проводящих частей, находящихся под разными потенциалами в нормальном режиме электроустановки здания.

АКТИВНОЕ СОПРОТИВЛЕНИЕ ЦЕПИ “ФАЗА-НУЛЬ” - действительная часть полного сопротивления цепи “фаза-нуль”.

• 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1

• 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п, 6.2.

Таблица 2

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже Ш.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Г лавгосэнергонадзором.

Измерител и напряжения прикосновения и параметров устройств защитного отключения MRP-200, MRP-201. MRP-200-11 МП

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

  15

  85

  30

  198...242;

  49,5

  не более 5 %.

• температура окружающей среды, °C атмосферное давление, кПа относительная влажность воздуха, % электропитание - однофазная сеть, В частота, Гц коэффициент несинусоидальности

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 4.3 Поверку по п. 5.3.6 следует проводить в схеме, подключенной к электрической сети типа TN (по ГОСТ Р 50571), питающейся от трансформатора с номинальной мощностью не менее 400 кВА. Активное сопротивление цепи “фаза-нуль” этой сети не должно превышать 0,7 Ом.

• 4.4  Определение метрологических характеристик должно проводиться со штатными калиброванными проводами, из комплекта измерителя, фиксированной длины.

5 ПРОВЕДЕНИЕ ПОВЕРКИ.

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям;

• •  комплектности измерителя в соответствии с руководством по эксплуатации;

• •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• •  все разъемы не должны иметь повреждений и должны быть чистыми, при наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

• -  проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

• - Идентификацию ПО проводят следующим образом; при включении измерителя проверить соответствие высвечивающегося на дисплее при включении наименования и номера версии ПО, с наименованием и версией ПО указанными в паспорте.

• 5.3 Определение метрологических характеристик.

Поверяемый измеритель подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение Ul-n (MRP-200); U,f (MRP-201); (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А для MRP-200; Б.1 Приложения Б для MRP-201. После включения питания нажатием клавиши      измеритель автоматически производит измерение

напряжения между разъемами L и N. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

■о Hi

NORMAL

"О to

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения действующего значения напряжения переменного тока.

где MRP - поверяемый измеритель;

FLUKE 5520А - калибратор универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле (1); ДХ— Хцзм "Хуст где Хуст - показания калибратора;

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А для MRP-200; Б.1 Приложения Б для MRP-201.

Поверяемый измеритель подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение U,f (см. рисунок 1), На калибраторе устанавливают значения в точках, в соответствии с таблицей Б.2 Приложения Б. После включения питания нажатием клавиши измеритель автоматически производит измерение электрической частоты между разъемами L и N. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.2 Приложения Б,

Поверяемый измеритель подключают к мультиметру и устанавливают поворотный переключатель режимов работы в положение Ia,Re (MRP-200); Ia (MRP-201); (см. рисунок 2).

На поверяемом измерителе устанавливаются:

• - безопасный уровень напряжения - 50 В;

• - величина номинального дифференциального тока, в соответствии с таблицами А.2, А.З Приложения А (MRP-200); Б.З, Б.4 Приложения Б (MRP-201);

• - вид дифференциального тока, в соответствии с таблицами А.2, А.З Приложения А (MRP-200); Б.З, Б.4 Приложения Б (MRP-201).

Измерители напряжения прикосновения и параметров устройств защитного отключения

MRP-200. MRP-201. MRP-200-] 1 МП

После нажатия клавиши 0 измеритель генерирует номинальный отключающий дифференциальный ток с выбранной формой и установленным значением. Фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

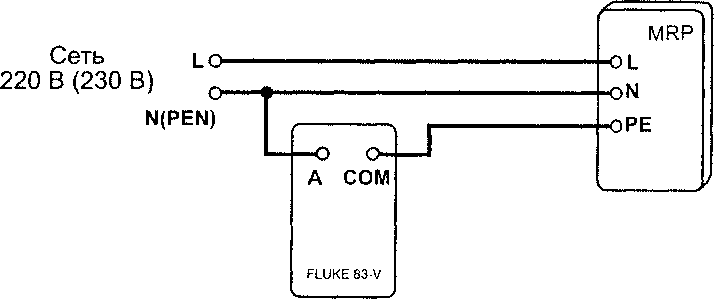

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения силы дифференциального тока отключения УЗО

где MRP - поверяемый измеритель;

FLUKE 83-V - мультиметр.

Абсолютную погрешность измерения силы дифференциального тока отключения УЗО определяют по формуле (I).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.2, А.З Приложения А (MRP-200); Б.З, Б.4 Приложения Б (MRP-201).

Поверяемый измеритель подключают к калибратору времени отключения УЗО ERS-2 и устанавливают поворотный переключатель режимов работы в положение IajUb х1 (MRP-200), 4а 1х (MRP-201); (см. рисунок 3),

На поверяемом измерителе устанавливаются:

• - безопасный уровень напряжения - 50 В;

• - величина номинального дифференциального тока - 100 мА;

• - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой.

На калибраторе устанавливают значения в точках, в соответствии с таблицей А.4 Приложения А (MRP-200); Б.5 Приложения Б (MRP-201). Для измерения времени отключения с номиналом 490 мс на поверяемом измерителе следует установить режим измерения селективного УЗО (S). В этом режиме измерение происходит через 30 с после нажатия клавиши Э, и в основном поле дисплея производится отсчет от 30 до 0. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в те же таблицы.

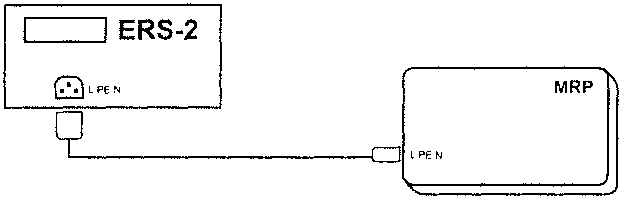

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения времени отключения УЗО

Измерители напряжения прикосновения и параметров устройств защитного отключения MRP-200, MRP-201. MRP-200-11 МП где MRP - поверяемый измеритель;

ERS-2 - калибратор времени отключения УЗО.

Абсолютную погрешность измерения времени отключения УЗО определяют по формуле (1): Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.4 Приложения А (MRP-200); Б. 5 Приложения Б(МКР-201).

Поверяемый измеритель подключают к магазину сопротивлений OD-2-D6b/5w и устанавливают поворотный переключатель режимов работы в положение <А,ив xl(MRP-200), t\lx (MRP-201); (см. рисунок 4).

На магазине ()D-2-D6b/5w устанавливаются значения в соответствии с таблицей А.5 Приложения А (MRP-200); Б.6 Приложения Б (MRP-201). На поверяемом измерителе устанавливаются:

• - безопасный уровень напряжения (50 В):

• - величина номинального дифференциального тока в соответствии с таблицей А.5 Приложения А (MRP-200); Б.6 Приложения Б (MRP-201);

• - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой.

Измерения выполняют нажатием клавиши     Фиксируются показания поверяемого

измерителя, и результат заносится в эти же таблицы.

L о

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения напряжения прикосновения.

где MRP - поверяемый измеритель;

OD-2-D6b/5w - магазин мер сопротивлений .

Абсолютную погрешность измерения напряжения прикосновения определяют по формуле (2):

AU Пизм ~ 1уст * RyCT

где Пизм - показания поверяемого измерителя, при измерении напряжения прикосновения;

RycT - значение, установленное на магазине сопротивлений;

1уст - значение номинального дифференциального тока, установленное на поверяемом измерителе.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А (MRP-200); Б.6 Приложения Б (MRP-201).

Поверяемый измеритель подключают к ММС-1, соблюдая правильность подключения и устанавливают поворотный переключатель режимов работы в положение Rs» 1к- (см. рисунок 5) На ММС-1 устанавливают значение сопротивления - 0 Ом. Включают питание измерителя с помощью клавиши @. Измеритель автоматически переходит в режим измерения напряжения переменного тока.

Измерения электрического сопротивления петли короткого замыкания, и начального сопротивления магазина ММС-1 - Ro, выполняют нажатием клавиши в момент, когда измеритель отображает на дисплее величину напряжения. Измеритель производит измерение в течении 10 мс, с измерительным током не более: 1,2 А. С помощью клавиши [SEL| можно переключаться между измеренным значением сопротивления и вычисленным значением силы тока По окончании измерения фиксируют полученное значение Ro. Значение Ro используется при расчете погрешности по формуле (3).

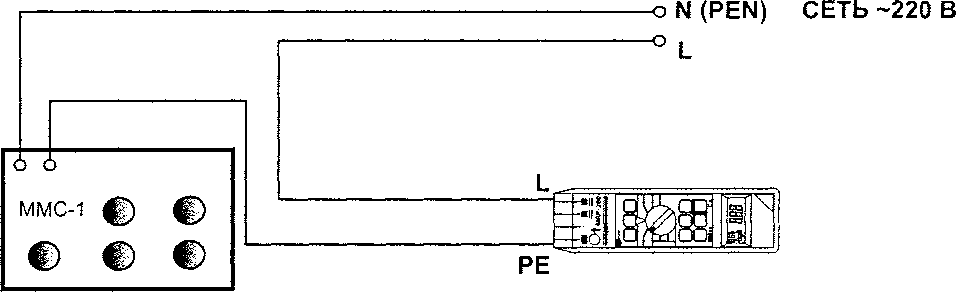

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления цепи «фаза-нуль»,

где MRP - поверяемый измеритель;

ММС-1 - магазин мер сопротивлений петли КЗ.

На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.6 Приложения А. Проводят измерения активного сопротивления.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения сопротивления определяют по формуле (3):

AR Rn3M - RycT Ro

где R„3M - показания поверяемого измерителя, при измерении активного сопротивления;

RycT - значение, установленное на эталонном магазине сопротивлений;

Ro - значение электрического сопротивления петли короткого замыкания и начального сопротивления магазина ММС-1.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.6 Приложения А.

Измерители напряжения прикосновения и параметров устройств защитного отключения MRP-200. MRP-201. MRP-200-11 МП

• 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с МИ 1202-86.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с МИ 1202-86. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Протоколы результатов поверки MRP-200

Таблица А.1 - Протокол результатов поверки MRP-200 при измерении действующего значения напряжения переменного тока частотой 50 Гц.

Таблица А.2 -Протокол результатов поверки MRP-200 при измерении силы отключающего синусоидального дифференциального тока (начальная фаза - положительная)

Таблица А.З -Протокол результатов поверки MRP-200 при измерении силы отключающего постоянного дифференциального тока (полярность - положительная)

МП MRP-200-11

Таблица А,4-Протокол результатов поверки MRP-200 при измерении времени отключения УЗО.

Таблица А.5 -Протокол результатов поверки MRP-200 при измерении действующего значения напряжения прикосновения.

Таблица А.б-Протокол результатов поверки MRP-200 при измерении активного сопротивления цепи “фаза-нуль”.

Расчеты приведены для Ro=0 Ом.

Протоколы результатов поверки MRP-201

Таблица Б.1 - Протокол результатов поверки MRP-201 при измерении действующего значения напряжения переменного тока частотой 50 Гп.

Таблица Б.2 - Протокол результатов поверки MRP-201 при измерении частоты переменного тока.

Таблица Б.З-Протокол результатов поверки MRP-201 при измерении силы отключающего синусоидального дифференциального тока (начальная фаза - положительная)

Таблица Б.4 -Протокол результатов поверки MRP-201 при измерении силы отключающего постоянного дифференциального тока (полярность - положительная)

Таблица Б.5 -Протокол результатов поверки MRP-201 при измерении времени отключения УЗО.

Таблица Б.6 -Протокол результатов поверки MRP-201 при измерении действующего значения напряжения прикосновения.
