Руководство по эксплуатации «Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011, ТСМУ 011, ТСПУ 011» (ВБАЛ 2.821.011 РЭ)

УТВЕРЖДАЮ

директор «Термоприбор»

Г.А. Васильев

2017 г.

ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ВЗРЫВОЗАЩИЩЕННЫЕ тем 011, ТСП 011, ТСМУ 011, ТСПУ 011

Руководство по эксплуатации ВБАЛ 2.821.011 РЭ

СОГЛАСОВАНО

Начальник отдела 207

ФГУП «ВНИИМС»

2017 г.

• 3.2 Меры безопасности

При техническом обслуживании ТС выполняют мероприятия по технике безопасности в соответствии с требованиями ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.19), ПТЭЭП, в том числе главы 3.4 «Электроустановки во взрывоопасных зонах», и ПОТ.

• 3.3 Проверка технического состояния

• 3.3.1 Проверку технического состояния ТС проводят с целью установления их пригодности для дальнейшего использования по прямому назначению.

Перечень основных проверок технического состояния ТС приведен в п.п. 3, 4 таблицы 2.2 и в таблице 3.1 настоящего РЭ.

Все проверки проводят на отключенных от сети ТС.

• 3.3.2 ТС с неисправностями, которые выявлены при проверке технического состояния и которые не могут быть устранены в ходе этой проверки, а также ТС, не прошедшие периодическую поверку или калибровку, изымают из эксплуатации.

• 3.3.3 Ремонт неисправных ТС проводят в соответствии с требованиями ТР ТС 012/2011 (обеспечение соответствия требованиям безопасности - по ГОСТ 31610.19) и главы 3.4 «Электроустановки во взрывоопасных зонах» ПТЭЭП.

• 3.3.4 Периодичность поверки ТС

• 3.3.4.1 Периодичность поверки ТСМ(П) 011:

• - первичная поверка до ввода в эксплуатацию.

• 3.3.4.2 Периодичность поверки ТСМ(П)У 011:

• - первичная поверка до ввода в эксплуатацию - для ТСМУ 011, ТСПУ 011с верхним пределом диапазона измерений температуры плюс 120 °C и с пределом основной абсолютной погрешности не менее ±0,5 °C (с периодической поверкой измерительных преобразователей по их утвержденным методикам поверки);

• - не реже одного раза в 5 лет - для остальных ТСМУ 011, ТСПУ 011.

• 3.3.5 Периодичность калибровки ТС соответствует периодичности поверки ТС.

• 3.3.6 По результатам технического обслуживания в паспортах ТС в разделе «Особые отметки» делают отметку о техническом состоянии ТС.

3.4 Методика поверки

• 3.4.1 Поверке подлежат ТС, на которые распространяются требования МИ 2273. Во всех остальных случаях ТС подлежат калибровке.

Организация поверки ТС и порядок ее проведения должны соответствовать Приказу Минпромторга РФ от 02.07.2015 г. № 1815.

• 3.4.2 Поверку ТС проводят при выпуске из производства и в, эксплуатации.

• 3.4.3 Поверку ТСМ 011, ТСП 011 проводят по ГОСТ 8.461 до ввода ТСМ 011, ТСП 011 в эксплуатацию, поверке в эксплуатации (периодической поверке) ТСМ 011, ТСП 011 не подлежат.

• 3.4.4 Поверка ТСМУ 011, ТСПУ 011

• 3.4.4.1 Периодичность поверки

Поверку ТСМУ 011, ТСПУ 011с верхним пределом диапазона измерений температуры плюс 120 °C и с пределом основной абсолютной погрешности не менее ±0,5 °C проводят до ввода в эксплуатацию (с периодической поверкой измерительных преобразователей по их утвержденным методикам поверки).

Периодичность поверки остальных ТСМУ 011, ТСПУ 011 в эксплуатации - не реже одного раза в 5 лет.

• 3.4.4.2 Операции поверки

• 3.4.4.2.1 При проведении первичной поверки ТСМУ 011, ТСПУ 011 и периодиче

ской поверки ТСМУ 011, ТСПУ 011 с верхним пределом диапазона измерений температуры свыше плюс 120 до плюс 150 °C, ТСМУ 011, ТСПУ 011 с пределом основной абсолютной погрешности менее ±0,5 °C выполняют операции, указанные в таблице 3.2 настоящего РЭ.

Таблица 3.2 - Операции поверки

Примечание - Для проведения периодической поверки ТСМУ 011, ТСПУ 011 демонтируют с объекта измерений.

• 3.4.4.2.2 Перед проведением периодической поверки измерительных преобразователей, установленных в ТСМУ 011, ТСПУ 011с верхним пределом диапазона измерений температуры плюс 120 °C и с пределом основной абсолютной погрешности не менее ±0,5 °C, проводят проверку работоспособности ТСМУ 011, ТСПУ 011 в объеме п.п. П.1-П.З приложения П настоящего РЭ.

Периодическую поверку измерительных преобразователей проводят по их утвержденным методикам поверки.

Примечания

• 1 Проверку работоспособности ТСМУ 011, ТСПУ 011 в объеме п.п. П.1-П.З приложения П настоящего РЭ проводят на месте их эксплуатации.

Для проведения периодической поверки измерительные преобразователи демонтируют из головок ТСМУ 011, ТСПУ 011 в соответствии с методиками приложения Н настоящего РЭ.

• 2 Перед проведением поверки измерительных преобразователей проводят их настройку (при необходимости) в соответствии с приложением Р настоящего РЭ.

3.4.4.3 Эталоны и вспомогательное оборудование

• 3.4.4.3.1 При проведении первичной поверки ТСМУ 011, ТСПУ 011 и периодической поверки ТСМУ 011, ТСПУ 011 с верхним пределом диапазона измерений температуры свыше плюс 120 до плюс 150 °C, ТСМУ 011, ТСПУ 011 с пределом основной абсолютной погрешности менее ±0,5 °C применяют эталоны и вспомогательное оборудование, указанные в таблице 3.3 настоящего РЭ.

Таблица 3.3 - Эталоны и вспомогательное оборудование

• 3.4.4.3.2 При проведении периодической поверки измерительных преобразователей, установленных в ТСМУ 011, ТСПУ 011 с верхним пределом диапазона измерений температуры плюс 120 °C и с пределом основной абсолютной погрешности не менее ±0,5 °C, применяют эталоны и вспомогательное оборудование, указанные в утвержденных методиках поверки измерительных преобразователей.

• 3.4.4.4 Условия поверки

• 3.4.4.4.1 Поверку ТСМУ 011, ТСПУ 011, если это не оговорено отдельно, проводят в нормальных климатических условиях. Нормальные климатические условия характеризуются следующими условиями:

• - температура окружающего воздуха - от 15 до 25 °C;

• - относительная влажность - от 30 до 80 %;

• - атмосферное давление - от 84 до 106,7 кПа;

• - вибрация, магнитные поля (кроме земного), влияющие на работу ТСМУ 011, ТСПУ 011, отсутствуют.

• 3.4.4.4.2 Эталоны и вспомогательное оборудование подготавливают к работе в соответствии с требованиями эксплуатационной документации.

• 3.4.4.4.3 При поверке соблюдают ПТЭЭП, ПОТ и требования, установленные ГОСТ 12.2.007.0.

• 3.4.4.5 Проведение поверки

• 3.4.4.5.1 Внешний осмотр ТСМУ 011, ТСПУ 011 проводят визуально.

Корпуса, соединительные кабели, головки и измерительные преобразователи ТСМУ 011, ТСПУ 011 не должны иметь внешних разрушений, вмятин, трещин, влияющих на работоспособность ТСМУ 011, ТСПУ 011. Резьбы на зажимах головок, клеммных колодок и измерительных преобразователей не должны иметь механических повреждений.

На поверхностях и в объеме герметизирующей заливки измерительных преобразователей не должно быть сколов и растрескиваний, нарушающих герметичность заливки и влияющих на работу измерительных преобразователей.

На поверхности корпусов измерительных преобразователей с встроенными цифровыми дисплеями со светодиодной индикацией (далее по тексту настоящей методики поверки -ИП.ИНД, ИП.МП.ИНД), цифровых дисплеев со светодиодной индикацией с кнопочной настройкой диапазона измерений температуры (далее по тексту настоящей методики поверки -СДИр) и цифровых дисплеев с жидкокристаллической индикацией (далее по тексту настоящей методики поверки - ЖКИ) не должно быть механических повреждений, влияющих на работоспособность индикаторных ТСМУ 011.ИНД, ТСПУ 011.ИНД.

Поверхности корпусов ТСМУ 011, ТСПУ 011 и частей соединительного кабеля, примыкающих к корпусам ТСМУ 011, ТСПУ 011, должны быть чистыми.

При проверке маркировки ТСМУ 011, ТСПУ 011 устанавливают ее соответствие требованиям паспортов на поверяемые ТСМУ 011, ТСПУ 011.

При проверке комплектности устанавливают ее соответствие требованиям паспортов, проверяют наличие сопроводительной документации и правильность ее заполнения.

При невыполнении указанных выше требований ТСМУ 011, ТСПУ 011 к дальнейшим операциям поверки не допускают.

• 3.4.4.5.2 Проверку электрического сопротивления изоляции измерительной цепи относительно корпуса проводят по ГОСТ 6651 мегаомметром Ф4101 испытательным напряжением 100 В.

При проверке сопротивления изоляции измерительной цепи ТСМУ 011, ТСПУ 011 относительно корпуса одну клемму мегаомметра подключают к зажиму заземления (наружному или внутреннему) на головке ТСМУ 011, ТСПУ 011, а другую - либо к короткозамкнутым зажимам «+», «-» на переходных клеммных колодках, либо к короткозамкнутым зажимам «+», «-» на измерительных преобразователях, установленных в корпусе головки ТСМУ 011, ТСПУ 011.

У индикаторных ТСМУ Oil.ИНД, ТСПУ 011.ИНД перед проверкой демонтируют ИП.ИНД, ИП.МП.ИНД, ЖКИ или СДИр из корпуса головки по методикам приложения Н настоящего РЭ.

Показания мегаомметра отсчитывают по истечении 10 с после приложения напряжения.

Электрическое сопротивление изоляции должно быть не менее 20 МОм.

У индикаторных ТСМУ 011.ИНД, ТСПУ 011.ИНД после проверки устанавливают ИП.ИНД, ИП.МП.ИНД, ЖКИ и СДИр в корпус головки по методикам приложения Н настоящего РЭ.

• 3.4.4.5.3 Опробование

3.4.4.5.3.1 Опробование ТСМУ 011, ТСПУ 011, ТСМУ 011.ИНД, ТСПУ 011.ИНД с фиксированным диапазоном измерений (далее по тексту методики поверки - ТС.ИП, ТС.ИП.ИНД соответственно) и микропроцессорных ТСМУ 011.МП, ТСПУ 011.МП, ТСМУ ОИ.МП.ИНД, ТСПУ 011.МП.ИНД ((далее по тексту методики поверки - ТС.МП, ТС.МП.ИНД соответственно) проводят в следующей последовательности.

Собирают один из вариантов схемы измерений выходного сигнала ТС.ИП, ТС.ИП.ИНД, ТС.МП, ТС.МП.ИНД согласно рисунку 3.1 настоящего РЭ.

Перед проведением проверки у ТС.ИП.ИНД, ТС.МП.ИНД проводят демонтаж ИП.ИНД, ИП.МП.ИНД из головки для подключения ТС.ИП.ИНД, ТС.МП.ИНД в схему измерений. После подключения ТС.ИП.ИНД, ТС.МП.ИНД в схему измерений ИП.ИНД, ИП.МП.ИНД устанавливают в головку. Демонтаж и установку ИП.ИНД, ИП.МП.ИНД проводят по методике приложения Н настоящего РЭ.

В качестве сопротивления нагрузки Rh. для ТС.ИП, ТС.ИП.ИНД, ТС.МП, ТС.МП.ИНД используют катушку сопротивления РЗЗ1 с номинальным сопротивлением 100 Ом.

Примечание - При использовании в качестве вольтметра V многоканального прецизионного измерителя/регулятора температуры МИТ 8.10 в качестве сопротивления нагрузки используют катушку сопротивления Р321 с номинальным сопротивлением 10 Ом.

При проверке ТС.ИП, ТС.ИП.ИНД, ТС.МП, ТС.МП.ИНД с помощью цифрового вольтметра V, катушки сопротивления Rh. и источника питания постоянного тока включают кабель питания источника питания G1 в сеть напряжением 220 В частотой 50 Гц и устанавливают на выходе источника питания напряжение (24±0,5) В.

Включают источник питания G1.

Измеряют напряжение Ur„ на сопротивлении нагрузки Rh. с помощью вольтметра V.

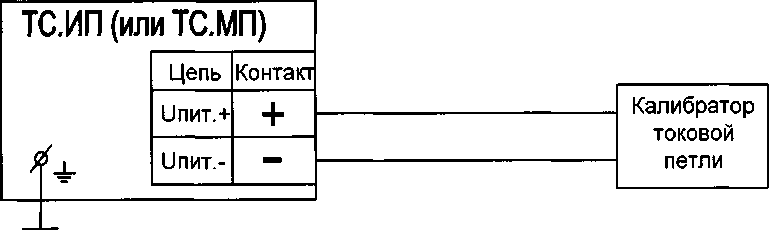

Схема измерений выходного сигнала с помощью калибратора токовой петли

Схема измерений выходного сигнала с помощью цифрового вольтметра, катушки сопротивления и источника питания постоянного тока

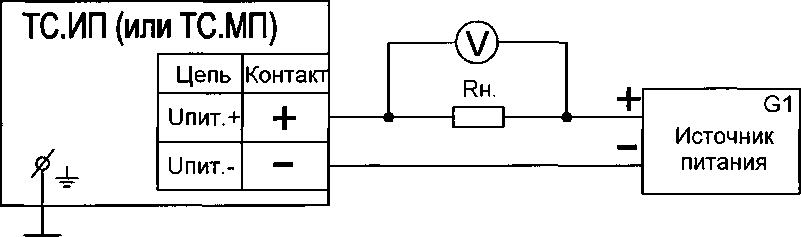

Рисунок 3.1 - Схемы измерений выходного сигнала ТС.ИП, ТС.ИП.ИНД, ТС.МП, ТС.МП.ИНД

Выходной токовый сигнал 1вых. рассчитывают по формуле (3.1) настоящего РЭ:

1вых. = Urh/Rh.            (3-1).

При проверке ТС.ИП, ТС.ИП.ИНД, ТС.МП, ТС.МП.ИНД с помощью калибратора токовой петли проверку проводят после включения калибратора. Значения измеренного выходного токового сигнала считывают с экрана калибратора.

Значения выходных токовых сигналов ТС.ИП, ТС.ИП.ИНД, ТС.МП, ТС.МП.ИНД при температуре (20 ± 5) °C для стандартных диапазонов измерений температуры должны быть в пределах, указанных в таблице 3.4 настоящего РЭ.

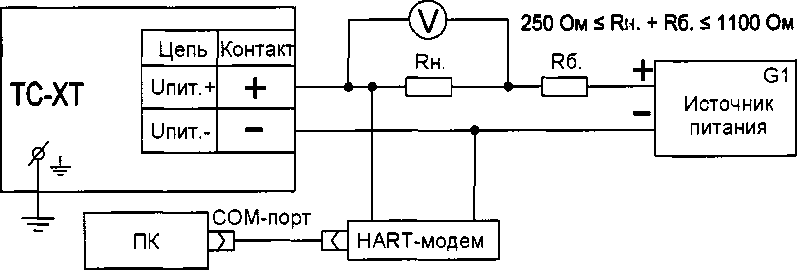

Рисунок 3.2 - Схема измерений выходного сигнала ТС.ХТ, ТС.ХТ-ИНД с помощью цифрового вольтметра, катушки сопротивления, источника питания постоянного тока, HART-модема и ПК

Перед проведением проверки у ТС.ХТ-ИНД проводят демонтаж ЖКИ или СДИр из головки для подключения ТС.ХТ-ИНД в схему измерений. После подключения ТС.ХТ-ИНД в схему измерений ЖКИ или СДИр устанавливают в головку. Демонтаж и установку ЖКИ или СДИр проводят по методике приложения Н настоящего РЭ.

Для ТС.ХТ, ТС.ХТ-ИНД в качестве сопротивления нагрузки Rh. используют катушку сопротивления Р331 с номинальным сопротивлением 100 Ом.

Примечание - При использовании в качестве вольтметра V многоканального прецизионного измерителя/регулятора температуры МИТ 8.10 в качестве сопротивления нагрузки используют катушку сопротивления типа Р321 с номинальным сопротивлением 10 Ом.

Последовательно с сопротивлением нагрузки Rh. соединяют сопротивление R6. с таким значением электрического сопротивления, чтобы суммарное сопротивление (Rh.+R6.) было 250 Ом.

Проверку выходного токового сигнала проводят по методике п. 3.4.4.5.3.1 настоящего РЭ.

Значения выходных токовых сигналов ТС.ХТ, ТС.ХТ-ИНД при температуре (20 ± 5) °C для стандартных диапазонов измерений температуры должны быть в пределах, указанных в таблице 3.4 настоящего РЭ. Для ТС.ХТ-ИНД индицируемое на экране ЖКИ или СДИр значение температуры Тинд. должно быть (20 ± 5) °C.

Проверку выходного цифрового сигнала проводят следующим образом.

Вставляют CD-диск с поставляемым ПО в ПК и запускают программу «T32.exe».

В соответствии с последовательностью операций, приведенных в приложении И настоящего РЭ, переходят к окну «Display measured value» программы «Т32. ехе» (см. рисунок 3.3 настоящего РЭ).

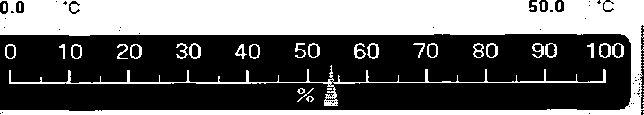

Display measured value                                                      . j

Tag::                           Model:                             ■■■'■       ■

Description:                                                         Stop

User message:

Output:   12.64 i mA       Head temperature:   29.6 *C

Measured value:   26.99 c

Equivalent to:    54.0    %           Instrument status:          OK

Рисунок 3.3 - Окно «Display measured value»

Значение температуры Тизм. считывают в строке «Measured value» окна «Display measured value» программы «Т32. ехе».

Для ТС.ХТ, ТС.ХТ-ИНД индицируемое на экране монитора ПК значение температуры Тизм. должно быть (20 ± 5) °C.

Примечания

• 1 Допускается при опробовании ТС.ХТ, ТС.ХТ-ИНД проводить только проверку выходного токового сигнала.

• 2 Для отличных от указанных в таблице 3.4 настоящего РЭ диапазонов измерений температуры расчет выходных токовых сигналов ТС.ХТ, ТС.ХТ-ИНД проводят по формуле п. 1.2.2.13 настоящего РЭ при температурах Ti=l 5 °C и Ti=25 °C.

• 3 Для ТС.ХТ, ТС.ХТ-ИНД, у которых значение температуры Тнач. превышает температуру 25 °C, проверку выходного токового сигнала и температуры Тинд. проводят в температурной точке Ti = Тнач.+5 °C по методике п. 3.4.4.5.4.3 настоящего РЭ.

• 3.4.4.5.3.3 Опробование ТОМУ 011.XT-PR, ТСПУ 011.XT-PR, ТОМУ 011.ХТ-PR-ИНД, ТСПУ ОН.ХТ-РКИНД, ТСМУ О11.ХТ-РКИНД-СДИр, ТСПУ Oll.XT-PR.HHfl-СДИр с интеллектуальными HART-преобразователями 5337 (или 5335) (далее по тексту настоящей методики поверки - TC.XT-PR, TC.XT-PR-ИНД соответственно) проводят в следующей последовательности.

Собирают схему измерений выходного сигнала TC.XT-PR, TC.XT-PR-ИНД согласно рисунку 3.2 настоящего РЭ.

Проверку выходного токового сигнала и индицируемой на экране ЖКИ или СДИр температуры проводят по методике п. 3.4.4.5.3.1 настоящего РЭ.

Значения выходных токовых сигналов TC.XT-PR, TC.XT-PR-ИНД при температуре (20 ± 5) °C для стандартных диапазонов измерений температуры должны быть в пределах, указанных в таблице 3.4 настоящего РЭ. Для TC.XT-PR-ИНД индицируемое на экране ЖКИ или СДИр значение температуры Тинд. должно быть (20 ± 5) °C.

Проверку выходного цифрового сигнала TC.XT-PR, TC.XT-PR-ИНД проводят в следующей последовательности.

Вставляют CD-диск с поставляемым ПО в ПК и запускают программу «PReset».

В соответствии с последовательностью операций, приведенных в приложении К настоящего РЭ, переходят к окну «Monitoring» программы (см. рисунок 3.4 настоящего РЭ).

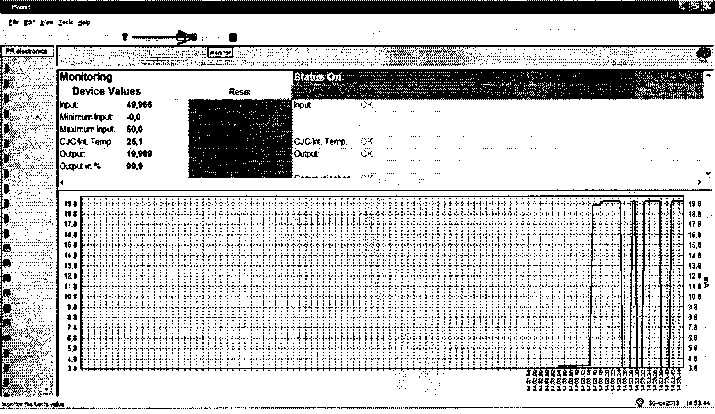

Рисунок 3.4 - Окно «Monitoring» программы «PR.eset»

• 1 Допускается при опробовании TC.XT-PR, TC-XT-PR-ИНД проводить только проверку выходного токового сигнала.

• 2 Для отличных от указанных в таблице 3.4 настоящего РЭ диапазонов измерений температуры расчет выходных токовых сигналов TC.XT-PR, TC-XT-PR-ИНД проводят по формуле п. 1.2.2.13 настоящего РЭ при температурах Ti=l 5 °C и Ti=25 °C.

• 3 Для TC.XT-PR, TC.XT-PR-ИНД у которых значение температуры Тнач. превышает температуру 25 °C, проверку выходного токового сигнала и температуры Тинд. проводят в температурной точке Ti = Тнач.+5 °C по методике п. 3.4.4.5.4.3 настоящего РЭ.

• 3.4.4.5.3.4 Опробование ТОМУ 011.XT-Y, ТСПУ 011.XT-Y, ТОМУ О11.ХТ-У.ИНД, ТСПУ О11.ХТ-У.ИНД, ТОМУ О11.ХТ-У.ИНД-СДИр, ТСПУ О11.ХТ-У.ИНД-СДИр с интеллектуальными HART-преобразователями YTA70 (далее по тексту настоящей методики поверки -TC.XT-Y, TC.XT-Y-ИНД соответственно) проводят в следующей последовательности.

Собирают схему измерений выходного сигнала TC.XT-Y, TC.XT-Y-ИНД согласно рисунку 3.2 настоящего РЭ.

Примечание - Для TC.XT-Y, TC.XT-Y-ИНД суммарное сопротивление (Rh.+R6.) должно быть не менее 250 и не более 600 Ом.

Проверку выходного токового сигнала и индицируемой на экране ЖКИ или СДИр температуры TC.XT-Y, TC.XT-Y-ИНД проводят по методике п. 3.4.4.5.3.1 настоящего РЭ.

Значения выходных токовых сигналов TC.XT-Y, TC.XT-Y-ИНД при температуре (20 ± 5) °C для стандартных диапазонов измерений температуры должны быть в пределах, указанных в таблице 3.4 настоящего РЭ. Для TC.XT-Y-ИНД индицируемое на экране ЖКИ или СДИр значение температуры Тинд. должно быть (20 ± 5) °C.

Проверку выходного цифрового сигнала TC.XT-Y, TC.XT-Y-ИНД проводят в следующей последовательности.

Вставляют CD-диск с поставляемым ПО в ПК и запускают программу «FieldMate».

В соответствии с последовательностью операций, приведенных в приложении Л настоящего РЭ, переходят к окну «Device setup» (см. рисунок 3.5 настоящего РЭ).

--fciln:₽5 ВндМ Устройство (Ь) Программноесрваство(Т)

•ф-

«

«

о «

ф

4

Corrected

'^гагов

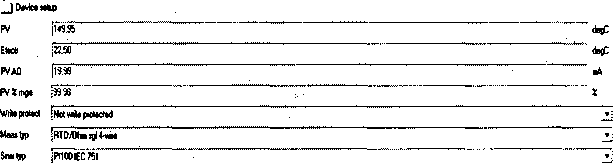

Рисунок 3.5 - Окно «Device setup» программы «FieldMate»

Значение температуры Тизм. считывают в текстовой строке «PV» окна «Device setup» программы «FieldMate».

Для TC.XT-Y, TC.XT-Y-ИНД индицируемое на экране монитора ПК значение температуры Тизм. должно быть (20 ± 5) °C.

Примечания

• 1 Допускается при опробовании TC.XT-Y, TC.XT-Y-ИНД проводить только проверку выходного токового сигнала.

• 2 Для отличных от указанных в таблице 3.4 настоящего РЭ диапазонов измерений температуры расчет выходных токовых сигналов TC.XT-Y, TC.XT-Y-ИНД проводят по формуле п. 1.2.2.13 настоящего РЭ при температурах Ti=l 5 °C и Ti=25 °C.

• 3 Для TC.XT-Y, TC.XT-Y-ИНД, у которых значение температуры Тнач. превышает температуру 25 °C, проверку выходного токового сигнала и температуры Тинд. проводят в температурной точке Ti = Тнач.+5 °C по методике п. 3.4.4.5.4.3 настоящего РЭ.

• 3.4.4.5.3.5 Опробование ТОМУ 011.ХТ-Э1, ТСПУ 011.ХТ-Э1, ТОМУ 011.ХТ-Э1.ИНД, ТСПУ 011.ХТ-Э1.ИНД, тему О11.ХТ-Э1.ИНД-СДИр, ТСПУ 011.ХТ-Э1.ИНД-СДИр с интеллектуальными HART-преобразователями ИП 0304/MI-Н (далее по тексту настоящей методики поверки - ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД соответственно) проводят в следующей последовательности.

Собирают схему измерений выходного сигнала ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД согласно рисунку 3.2 настоящего РЭ.

Проверку выходного токового сигнала и индицируемой на экране ЖКИ или СДИр. температуры ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД проводят по методике п. 3.4.4.5.3.1 настоящего РЭ.

Примечание - Для TC.XT-Y, TC.XT-Y-ИНД суммарное сопротивление (R.H.+R6.) должно быть не менее 240 и не более 600 Ом.

Значения выходных токовых сигналов ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД при температуре (20 ± 5) °C для стандартных диапазонов измерений температуры должны быть в пределах, указанных в таблице 3.4 настоящего РЭ. Для ТС.ХТ-Э1-ИНД индицируемое на экране ЖКИ или СДИр значение температуры Тинд. должно быть (20 ± 5) °C.

Проверку выходного цифрового сигнала ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД проводят в следующей последовательности.

Вставляют CD-диск с поставляемым ПО в ПК и запускают программу «HARTconfig».

В соответствии с последовательностью операций, приведенных в приложении Ж настоящего РЭ, переходят к окну «Монитор» (см. рисунок 3.6 настоящего РЭ).

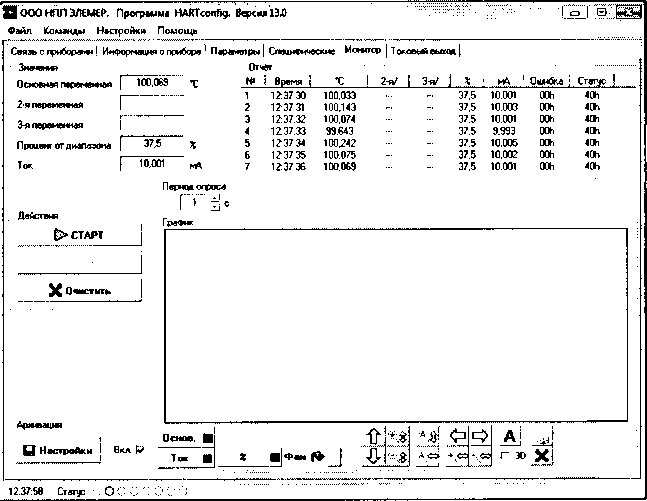

Рисунок 3.6 - Окно «Монитор» программы «HARTconfig»

Значение температуры Тизм. считывают в текстовой строке «Основная переменная» панели «Значения» окна «Монитор» программы «HARTconfig».

Для ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД индицируемое на экране монитора ПК значение температуры Тизм. должно быть (20 ± 5) °C.

Примечания

• 1 Допускается при опробовании ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД проводить только проверку выходного токового сигнала.

• 2 Для отличных от указанных в таблице 3.4 настоящего РЭ диапазонов измерений температуры расчет выходных токовых сигналов ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД проводят по формуле п. 1.2.2.13 настоящего РЭ при температурах Ti=l 5 °C и Ti=25 °C.

• 3 Для ТС.ХТ-Э1, ТС.ХТ-Э1-ИНД, у которых значение температуры Тнач. превышает температуру 25 °C, проверку выходного токового сигнала и температуры Тинд. проводят в температурной точке Ti = Тнач.+5 °C по методике п. 3.4.4.5.4.3 настоящего РЭ.

• 3.4.4.5.3.6 Опробование ТОМУ 011.МБ, ТСПУ 011.МБ с измерительными преобразователями, выдающими информацию о значении измеряемой температуры в виде выходного цифрового сигнала в соответствии с протоколом RS-485, Modbus RTU (далее по тексту настоящей методики поверки - ТС.МБ) проводят в следующей последовательности.

Собирают схему измерений выходного сигнала ТС.МБ согласно рисунку 3.7 настоящего РЭ.

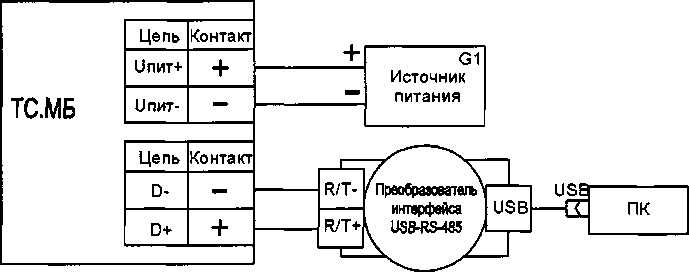

Рисунок 3.7 - Схема измерений выходного сигнала ТС.МБ с помощью источника питания постоянного тока, преобразователя интерфейса USB-RS-485 и ПК

Включают кабель питания источника питания G1 в сеть напряжением 220 В частотой 50 Гц и устанавливают на выходе источника питания G1 напряжение (24±0,5) В.

Включают источник питания G1.

Вставляют CD-диск с поставляемым ПО в ПК и запускают программу «Термопри-бор-2М».

В соответствии с последовательностью операций, приведенных в приложении Е настоящего РЭ, переходят к окну «Измерения» (см. рисунок 3.8 настоящего РЭ).

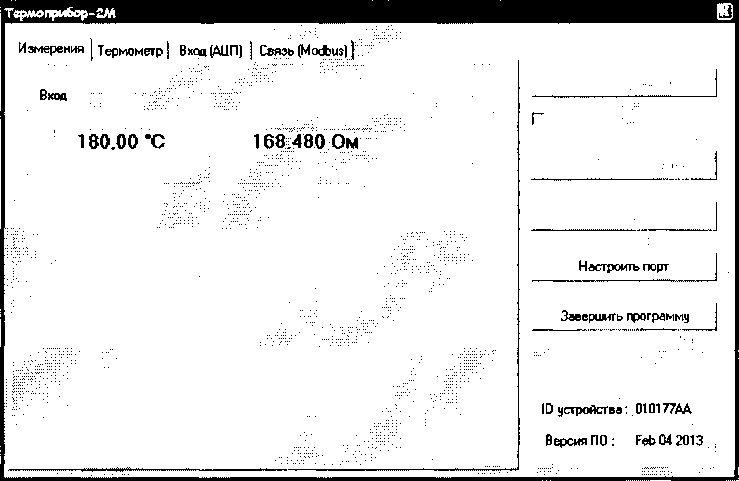

Рисунок 3.8 - Главное окно программы «Термоприбор-2М», вкладка «Измерения»

Значение температуры Тизм. считывают в текстовой строке «Вход» вкладки «Измерения» программы «Термоприбор-2М».

Для ТС.МБ индицируемое на экране монитора ПК значение температуры Тизм. должно быть (20 ± 5) °C.

Примечание - Для ТС.МБ, у которых значение температуры Тнач. превышает температуру 25 °C, проверку выходного сигнала проводят в температурной точке Ti - Тнач.+5 °C по методике п. 3.4.4.5.4.3 настоящего РЭ.

3.4.4.5.4 Проверка основной погрешности

• 3.4.4.5.4.1  Проверку основной погрешности ТС.ИП, ТС.ИП.ИНД, ТС.МП, ТС.МП.ИНД, ТС-ХТ, ТС-ХТ-ИНД, ТС.МБ с пределом основной абсолютной погрешности не менее ±0,5 °C проводят в трех температурных точках Tl, Т2, ТЗ:

• - Т1=0 °C;

• - Т2=((Ткон./2)±3) °C (при температуре середины положительной области диапазона измерений температуры);

• - ТЗ=Ткон..з °C (при температуре верхнего предела диапазона измерений температуры).

Проверку основной погрешности ТС.МП, ТС.МП.ИНД, ТС-ХТ, ТС-ХТ.ИНД, ТС.МП с пределом основной абсолютной погрешности не менее ±0,5 °C проводят в трех температурных точках Tl, Т2, ТЗ:

• - Т1= Тнач.₊з °C (при температуре нижнего предела диапазона измерений температуры);

• - Т2=((Тнач. ± (Ткон. - Тнач.)/2) ±3) °C (в середине диапазона измерений температуры);

• - ТЗ=Ткон._з °C (при температуре верхнего предела диапазона измерений температуры).

Примечание - Допускается проводить проверку основной погрешности ТСМУ 011, ТСПУ 011 в двух температурных точках Т1, ТЗ диапазона измерений температуры при предварительной проверке основной погрешности измерительных преобразователей, устанавливаемых в ТСМУ 011, ТСПУ 011.

• 3.4.4.5.4.2 Подготовку к проведению проверки основной погрешности проводят в соответствии с п.п. 3.4.4.5.3.1-3.4.4.5.3.6 настоящего РЭ.

• 3.4.4.5.4.3 Проверку основной погрешности проводят в следующей последовательности.

ТСМУ 011, ТСПУ 011 помещают в термостат, в котором устанавливают темпера

Температуру в термостате измеряют платиновым эталонным термометром.

ТСМУ 011, ТСПУ 011 при заданной установившейся температуре Т1 выдерживают в термостате не менее 30 мин. После этого проводят измерения фактической температуры Т1ф. в термостате, напряжения Urhti на сопротивлении нагрузки или измеряемого тока Гпф, значений измеряемых температур Т1изм. и Т1инд.

После этого по формуле (3.2) настоящего РЭ определяют расчётное значение выходного токового сигнала 1вых.расч.Т1ф. при фактической температуре Т1ф.:

1вых.расч.Т1ф. = 1нач. ± (1кон. - 1нач.) (Т1ф. - Тнач.)/(Ткон. - Тнач.), мА (3.2).

Затем ТСМУ 011, ТСПУ 011 последовательно помещают в термостат, в котором устанавливают температуры Т2 и ТЗ соответственно. Тип термостата выбирают из таблицы 3.6 настоящего РЭ.

Повторяют операции измерения напряжения UrhT2, Urhts или 1вых.изм.т2ф, 1тзф, фактической температуры Т2ф., ТЗф., измеряемых температур Т2изм., ТЗизм. и Т2инд., ТЗинд. в температурных точках Т2 и ТЗ.

Рассчитывают (в мА) по формуле (3.1) настоящего РЭ значения выходного токового сигнала 1вых.изм.Т1ф., 1вых.изм.Т2ф., 1вых.изм.ТЗф. при фактических температурах Т1ф., Т2ф., ТЗф.

Рассчитывают (в мА) по формуле (3.2) настоящего РЭ значения выходного токового сигнала 1вых.расч.Т2ф., 1вых.расч.ТЗф. при фактических температурах Т2ф., ТЗф.

После этого в каждой задаваемой температурной точке Ti (i=l, 2, 3) по формуле (3.3) настоящего РЭ определяют основную приведенную погрешность сПток. ТСМУ 011, ТСПУ 011 по выходному токовому сигналу:

<5ггок.=(1вых.изм.Т1ф.-1вых.расч.Т1ф.)-100%/16           (3.3),

по формуле (3.4) настоящего РЭ определяют основную приведенную погрешность индикации СТшвд. ТСМУ 011 .ИНД, ТСПУ 011 .ИНД:

<Ушид.=(Тшнд.-Т1ф.)- 100%/(Ткон.-Тнач.)               (3-4),

по формуле (3.5) настоящего РЭ определяют основную приведенную погрешность сйизм. по выходному цифровому сигналу:

сгшзм.=(Тшзм.-Т1ф.)100%/(Ткон.-Тнач.)                (3.5).

Значения основных приведенных погрешностей Спок., СЯизм., Сшнд., рассчитанные по формулам (3.3)-(3.5) настоящего РЭ, а также значения основных приведенных погрешностей Спок., Сшзм., Сшвд., рассчитанные (в °C) от интервала диапазона измерений температуры, в каждой температурной точке Ti не должны превышать значений основной допускаемой приведенной погрешности, указанных в ПС поверяемых ТСМУ 011, ТСПУ 011.

3.4.4.5.4.4 Проверку основной погрешности измерительных преобразователей проводят в соответствии с методиками поверки, приведенными в таблице 3.3 настоящего РЭ.

3.4.4.5.5 Оформление результатов поверки

• 3.4.4.5.5.1 Результаты поверки оформляют нанесением клейма в паспортах ТСМУ 011, ТСПУ 011 и (или) выдачей свидетельства о поверке.

• 3.4.4.5.5.2 ТСМУ 011, ТСПУ 011, не удовлетворяющие требованиям п. 3.4.4.5.4.3 настоящего РЭ, настраивают по методике приложения С настоящего РЭ и повторно поверяют.

В случае невозможности их настройки данные ТСМУ 011, ТСПУ 011 к дальнейшему применению не допускают.

• 3.4.4.5.5.3 Измерительные преобразователи ТСМУ 011, ТСПУ 011, не удовлетворяющие требованиям п. 3.4.4.5.4.4 настоящего РЭ, настраивают по методике приложения Р настоящего РЭ и повторно поверяют.

В случае невозможности их настройки данные измерительные преобразователи ТСМУ 011, ТСПУ 011 к дальнейшему применению не допускают.
