Методика поверки «ГСИ. Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000» (МП-242-1659-2013)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

Государственная система обеспечения единства измерений Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000

Методика поверки МП-242-1659-2013 (с изменением № 1)

Заместитель руководителя научно-исследовательского отдела государственных эталонов в области физико-химичйбких измерений

В. Колобова

«30» марта 2017 г. Разработал енер^^’татегории /"А..Л. Матвеев

Санкт-Петербург 2017 г.

Настоящая методика поверки распространяется на анализаторы газовые промышленные модели АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (далее - анализаторы), выпускаемые ООО НТФ «БАКС», г. Самара и устанавливает методику их первичной поверки при вводе в эксплуатацию и после ремонта, периодической поверки в процессе эксплуатации.

Настоящая методика поверки распространяется только на анализаторы, вводимые в эксплуатацию после приказа о внесении изменений в описание типа, влияющих на метрологические характеристики, и приказа о переоформлении свидетельства 54712 об утверждении типа'\

(Измененная редакция, изм. № 1)

Интервал между поверками - один год.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

(Измененная редакция, изм. № 1)

1.2 Если при проведении той или иной операции получен отрицательный результат, даль

нейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

При использовании настоящей методики поверки рекомендуется проверить даты соответствующих приказов на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет по адресу http://gost.ru.

Примечания:

(Измененная редакция, изм. № 1)

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

(Измененная редакция, изм. № 1)

• 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации анализатора, эксплуатационную документацию на эталонные средства измерений и прошедшие необходимый инструктаж.

• 3.6 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды, °C                                          20 ± 5

• - диапазон относительной влажности окружающей среды, %                  от 30 до 80

• - атмосферное давление, кПа                                                 101,3 ± 4,0

мм рт.ст.                                               760 ± 30

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать анализатор и эталонные средства при температуре поверки в течение не менее 24 ч.

• 5.5 Подготовить анализатор к работе в соответствии с эксплуатационной документацией. (Измененная редакция, изм. № 1)

• 5.6 Подготовить эталонные и вспомогательные средства к работе в соответствии с их эксплуатационной документацией.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации.

(Измененная редакция, изм. № 1)

• 6.1.2 Анализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 При опробовании проводится проверка функционирования анализатора в соответствии с разделом «Порядок установки, подготовка к работе, запуск» эксплуатационной документации.

К штуцеру входа анализируемого газа анализатора модели «АнОкс» подключить генератор ГК-500, задать нулевую концентрацию кислорода и расход 500 см³/мин. К штуцеру выхода газа подключить ротаметр, как показано на рисунке Б.З Приложения Бзапустить режим анализа на выбранном канале.

К входу анализируемого газа анализатора модели «АнОд» подключить ПНГ - воздух марки А. С помощью редуктора на баллоне задать давление в диапазоне от 0,2 до 1,2 МПа.

(Измененная редакция, изм. № 1)

• 6.2.2 Результаты опробования считают положительными если:

• - после подачи электрического питания и газовой смеси на анализатор и окончании времени прогрева отсутствуют сообщения об ошибках;

• - на аналоговом выходе анализатора имеется унифицированный токовый сигнал, определяемый с помощью измерительного прибора, в диапазоне 4-20 мА;

• - на цифровом выходе анализатора имеется цифровой сигнал, определяемый с помощью персонального компьютера с установленным ПО «Х-метр».

(Измененная редакция, изм. № 1)

6.3 Подтверждение соответствия программного обеспечения

• 6.3.1 Подтверждение соответствия программного обеспечения проводят путем проверки соответствия ПО анализатора тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

• 6.3.2 Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО анализатора. Номера версии автономного программного обеспечения «Х-метр» MetrologyLibrary.dll и встроенного программного обеспечения (oxymetr для анализаторов модели «АнОкс» КС 50.260-000 или odorimetr для анализаторов модели «АнОд» КС 50.250-000) определяется при помощи ПО «Х-метр» после установления связи с прибором. Эти сведения находится на вкладке «О программе» меню «Помощь».

Например:

1.0.0.0          контрольная сумма 095F4H

1.0 от <дата> контрольная сумма прибора 05 А47Н

Номера версии и контрольная сумма анализаторов модели «АнОд» трансмиттер КС 50.250-000-01, «АнОкс» трансмиттер КС 50.260-000-01 отображается на дисплее анализатора при нажатии кнопки управления анализатором.

- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа анализатора (приложение к Свидетельству об утверждении типа).

• 6.3.3 Результат проверки соответствия программного обеспечения считают положительным, если номера версий не ниже указанного в Описании типа.

6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности

Определение основной погрешности анализатора проводить по схемам, приведенным на рисунках Б.1 - Б.З Приложении Б (в зависимости от способа подачи ГС на анализатор). Подачу ГС (таблицы А. 1 или А.2 Приложения А, в зависимости от модели анализатора) проводить в следующей последовательности:

а) при первичной поверке

• - №№ 1-2-3-4-3-2-1-4 (при поверке анализаторов модели «АнОд»,

• - №№ 1-2-3-2-1-3 (при поверке анализаторов модели «АнОкс»;

б) при периодической поверке

• - №№ 1-2-3-4 (при поверке анализаторов модели «АнОд»,

• - №№ 1-2-3 (при поверке анализаторов модели «АнОкс»;

в следующем порядке:

• 1) собрать газовую схему, представленную в Приложении Б;

• 2) подать на анализатор ГС № 1;

• 3) зафиксировать установившиеся значения выходного сигнала анализатора:

• - по измерительному прибору, подключенному к аналоговому выходу анализатора;

• - по цифровому дисплею анализатора;

• - по цифровому выходу анализатора с помощью персонального компьютера с установленным ПО «Х-метр»;

• 4) повторить операции по пп. 2) - 3) для всех ГС (Приложение А таблица А.1 для «АнОд», А.2 для «АнОкс»).

Примечание: при использовании в качестве источника ГС генератора кислорода ГК-500 до установления показаний необходимо выждать не менее 15 мин.

По показаниям вторичного прибора, подключенного к аналоговому выходу анализатора, рассчитывают массовую концентрацию или объемную долю определяемого компонента на входе анализатора по формуле

С, = £•(/,-4),                                  (1)

где С₍ - результат измерений содержания определяемого компонента в z-ой точке поверки, массовая концентрация, мг/м³, или объемная доля определяемого компонента, % (млн’¹);

С_в - значение содержания определяемого компонента, соответствующее верхней границе диапазона показаний, массовая концентрация, мг/м³;

/₍       - значение токового выходного сигнала при подаче i-ой ГС, мА.

Значение основной приведенной погрешности анализатора в z-ой точке поверки /,, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной приведенной погрешности, находят по формуле

С -С^д

(2) {'в      н

где С? -действительное значение массовой концентрации, указанное в паспорте i-й ГС, мг/м³;

С_в, С_н - значения массовой концентрации, соответствующие верхней и нижней границам диапазона измерений в котором нормированы пределы допускаемой основной приведенной погрешности, мг/м³.

Значение основной относительной погрешности анализатора в z-ой точке поверки ф, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле

С -С^д

J,=^-^.100.                         (3)

Значение основной абсолютной погрешности анализатора в z-ой точке поверки Л,, объемная доля определяемого компонента, % или млн'¹, для диапазонов измерений в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле

(4)

Результат считают положительным, если:

• - основная погрешность анализатора во всех точках поверки не превышает значений, указанных в таблицах В.1 («АнОд или В.2 («АнОкс) Приложения В;

• - показания цифрового дисплея анализатора и показания, полученные по цифровому и аналоговому выходам (при наличии аналогового выхода) различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

(Измененная редакция, изм. № 1)

• 6.4.2 Определение вариации показаний

Определение вариации показаний анализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС №2 (при поверке анализаторов модели «АнОкс» и ГС №3 (при поверке анализаторов модели «АнОд»).

Значение вариации показаний анализатора v_s, в долях от пределов допускаемой основной относительной погрешности, находят по формуле

(5)

где Cf,    - результат измерения содержания определяемого компонента при подаче ГС № 3,

при подходе к точке поверки со стороны больших и меньших значений, массовая концентрация, мг/м³;

- пределы допускаемой основной относительной погрешности анализатора, %.

Значение вариации показаний анализатора у_д, в долях от пределов допускаемой основной абсолютной погрешности, находят по формуле где С2, С2 - результат измерения содержания определяемого компонента при подаче ГС №2, при подходе к точке поверки со стороны больших и меньших значений, объемная доля, % или млн'¹;

Aq - пределы допускаемой основной абсолютной погрешности анализатора, объемная доля, % или млн'¹.

Результат считают положительным, если вариация не превышает 0,5 в долях от пределов допускаемой основной погрешности.

(Измененная редакция, изм. № 1)

• 6.4.3 Определение времени время установления показаний (для анализаторов модели «АнОкс»)

Определение времени установления показаний проводить в следующем порядке:

• 1) собрать газовую схему, представленную на рисунке Б.5 Приложения Б;

• 2) подать на анализатор ГС № 1 (для диапазона измерений от 0 до 200 млн'¹ в качестве ГС № 1 допускается использовать азот газообразный особой чистоты сорт 1);

• 3) дождаться установления показаний анализатора (наблюдать за процессом можно с помощью ПО «Х-метр» в режиме «Настройка», «Коррекция нуля»);

• 4) отключить клапан подачи ГС № 1 и включить клапан подачи ГС № 3;

• 5) дождаться установления показаний анализатора;

• 6) по графику переходного процесса в программе «Х-метр» определить значение времени Т$>о.

Для модели «АнОкс» трансмиттер для переключения газовых смесей можно использовать внешний газовый кран, а для определения То,9. - секундомер.

Результат считают положительным, если время установления показаний не превышает, с, для диапазона измерений объемной доли кислорода:

(Измененная редакция, изм. № 1)

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной фор-МЫ.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если анализатор по результатам поверки признан пригодным к применению, то на него или эксплуатационную документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.

• 7.3 Если анализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

(Измененная редакция, изм. № 1)

Приложение А

(обязательное)

Перечень газовых смесей, используемых при поверке

Таблица А.1 - Перечень газовых смесей, используемых при поверке анализаторов модели «АнОд»

(Измененная редакция, изм. № 1)

Таблица А.2 - Перечень газовых смесей, используемых при поверке анализаторов модели «АнОкс»

Примечания:

1) изготовители и поставщики ГС - предприятия-производители стандартных образцов со

става газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

______2) ГК-500 - рабочий эталон 1-го разряда - генератор ГК-500 ИБЯЛ.418319.033 ТУ._________ (Измененная редакция, изм. № 1)

Приложение Б

(обязательное)

Схемы подачи ГС на анализатор

в линию сброса

• 4 - ротаметр;

• 5 - ПК (кроме исполнения «трансмиттер»);

• 6 - вольтметр цифровой

При поверке анализаторов модели «АнОкс» с диапазонами измерений объемной доли кислорода от 0 до 10000 млн"^{2 3 4} и менее подачу ГС осуществлять при помощи трубки из нержавеющей стали и редуктора CYL-1, при поверке анализаторов модели «АнОкс» с диапазоном измерений объемной доли кислорода от 0 до 100 % подачу ГС осуществлять при помощи трубки из нержавеющей стали или фторопласта и редуктора БКО-50-4. При поверке анализаторов модели «АнОд» подачу ГС осуществлять при помощи трубки из нержавеющей стали или фторопласта и редуктора СYL-21 из нержавеющей стали.

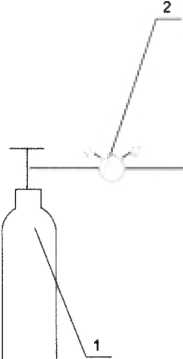

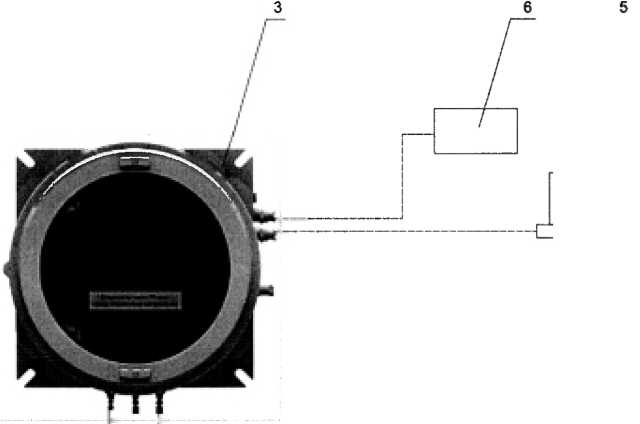

Рисунок Б. 1 - Схема подачи ГС на анализатор из баллонов под давлением

(Измененная редакция, изм. № 1)

3

5

Примечание - все соединения выполнить при помощи трубки из нержавеющей стали.

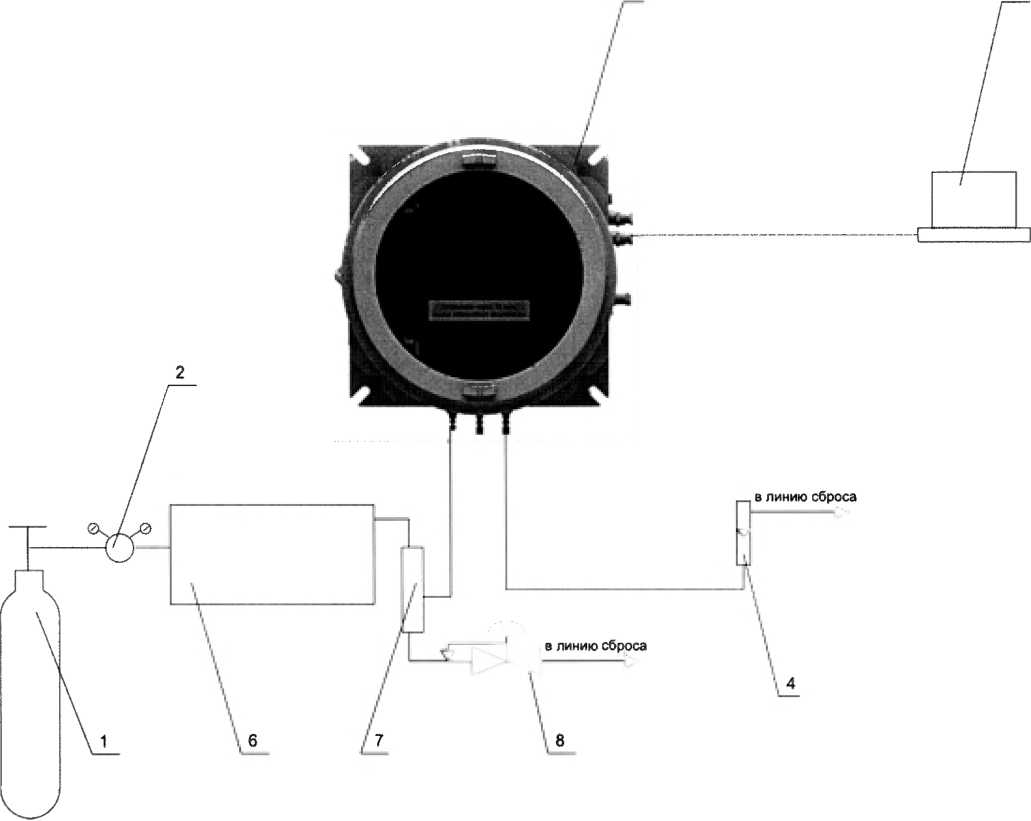

Рисунок Б.2 - Схема подачи ГС на анализатор модели «АнОкс при помощи генератора ГК-500

(Измененная редакция, изм. № 1)

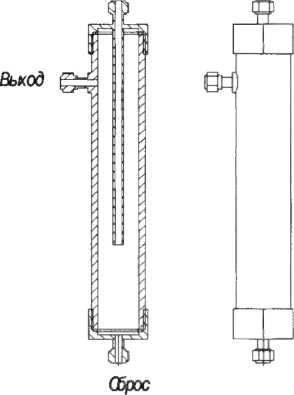

Рисунок Б.З - Сепаратор-каплеотбойник (корпус и все уплотнения металлические, внутренний объем менее 30 мл).

(Измененная редакция, изм. № 1)

3                                            5

• 1 - источник ГС № 1 (показан схематично);        4 - ротаметр;

• 2 - источник ГС № 3 (показан схематично);        5 - ПК.

• 3 - анализатор (показан условно);

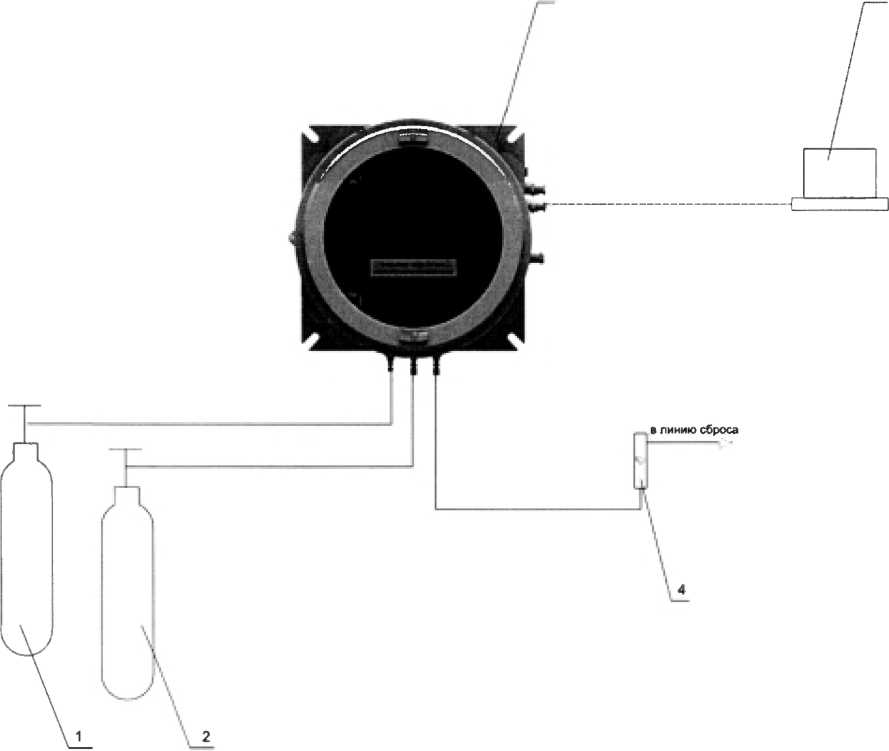

Рисунок Б.4- Схема подачи ГС на анализатор модели «АнОкс» при определении времени установления показаний. Для трансмиттера для переключения ПГС можно использовать 3-х ходовой кран.

(Измененная редакция, изм. № 1)

Приложение В

(обязательное)

Метрологические характеристики анализатора

Таблица В.1 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модели «АнОд» КС 50.250-000

(Измененная редакция, изм. № 1)

Таблица В.2 - Диапазоны измерений и пределы допускаемой основной погрешности

анализаторов модели «АнОкс» КС 50.260-000

(Измененная редакция, изм. № 1)

14

¹

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

²

- баллон с ГС, ПН Г - воздухом или азотом;

³

- редуктор;

⁴

- анализатор (показан условно);
