Методика поверки «Потенциостаты-гальваностаты BP, SP, VMP, VSP» (ИЦРМ-МП-066-19)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

ИЦРМ-МП-066-19 г. Москва 2019

Настоящая методика устанавливает методы и средства первичной и периодической поверок потенциостатов-гальваностатов BP, SP, VMP, VSP, изготавливаемых фирмой «Bio-Logic SAS», Франция.

Потенциостаты-гальваностаты BP, SP, VMP, VSP (далее по тексту - приборы) предназначены для воспроизведения напряжения и силы постоянного тока на рабочих электродах электрохимической ячейки в процессе электрохимических исследований.

Потенциостаты-гальваностаты BP, SP, VMP, VSP изготавливаются в следующих модификациях: BP-ЗОО, SP-5O, SP-15O, SP-200, SP-240, SP-ЗОО, VMP3, VMP-300, VSP, VSP-300.

Интервал между поверками (межповерочный интервал) - 2 года.

• 1.1   При поверке выполняются операции, указанные в таблице 1.

• 1.2   При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •   температура окружающего воздуха: от +15 до +25 °C;

• •   относительная влажность воздуха: от 50 до 80 %;

• •    атмосферное давление: от 96 до 104 кПа или от 720 до 780 мм рт. ст.;

• •    напряжение переменного тока: от 198 до 242 В;

• •    частота переменного тока: от 49 до 51 Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 6.1 Проверены документы, подтверждающие электрическую безопасность.

• 6.2 Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 6.3 Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1 Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерения, перечисленные в таблицах 4-9.

Таблица 4 - Метрологические характеристики модификаций SP-50, SP-15O, VMP3, VSP

Таблица 5 -

модификаций SP-150, VMP3, VSP с

Таблица 6 -

модификаций SP-150, VMP3, VSP с

Таблица 7 - Метрологические характеристики модификаций BP-ЗОО, SP-200, SP-240, SP-3OO, VMP-300, VSP-300

Таблица 8 - Метрологические характеристики модификаций BP-ЗОО, SP-200, SP-240, SP-300, VMP-300, VSP-300 с опцией измерений малых токов

Таблица 9 - Метрологические характеристики модификаций BP-ЗОО, SP-240, SP-300, VMP-300, VSP-300 с усилителями (опция)

Примечание - ⁰ за нормирующее значение принимается верхний предел диапазона воспроизведения

• 7.2  Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1)   Комплектность прибора должна соответствовать руководству по эксплуатации;

• 2)   Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• 3)   Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

• 4)   Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

• 7.3  Проверка электрического сопротивления цепи защитного заземления

Проверку электрического сопротивления цепи защитного заземления выполнять в следующем порядке:

• 1)   Подготовить установку для проверки параметров электрической безопасности GPI-745A (далее - установка GPI-745A), установить режим измерения электрического сопротивления заземления, испытательный ток установить равным 25 А;

• 2)   Измерить установкой GPI-745A сопротивление цепи между элементом подсоединения к прибору внешнего контура защитного заземления и любой токопроводящей частью, расположенной на лицевой части прибора.

Результат проверки считать положительным, если измеренное значение сопротивления заземления не превышает 0,1 Ом.

При несоблюдении этого требования и наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.4 Опробование

• 1)   Соединить установку с компьютером кабелем USB из комплекта установки. Кабелем из комплекта установки подсоединить ее к сети 220 В; 50 Гц. Подключить разъем измерительного кабеля к разъему на передней панели установки и зафиксировать его предусмотренными для этого по бокам разъема винтами;

• 2)   Включить питание установки;

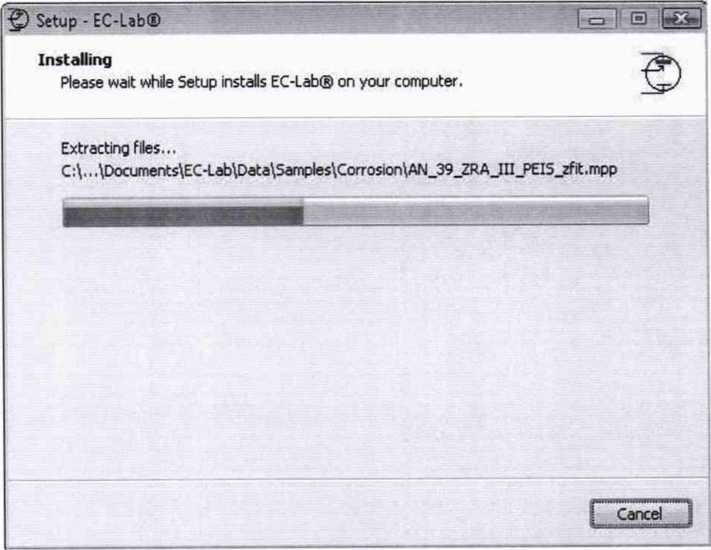

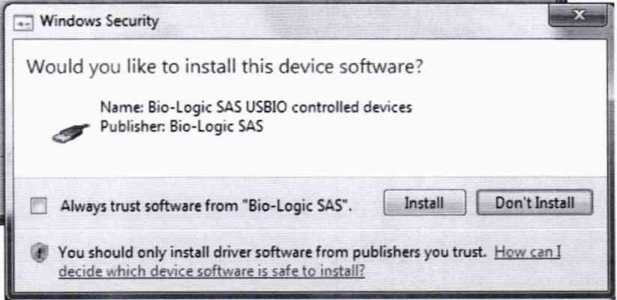

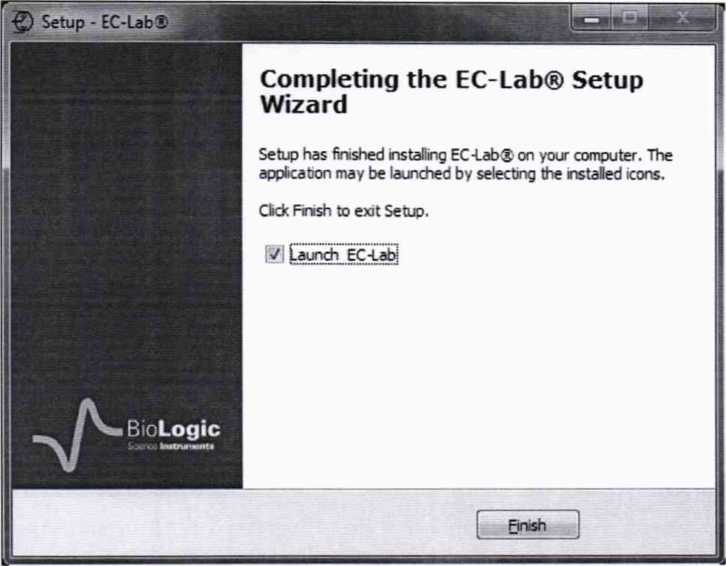

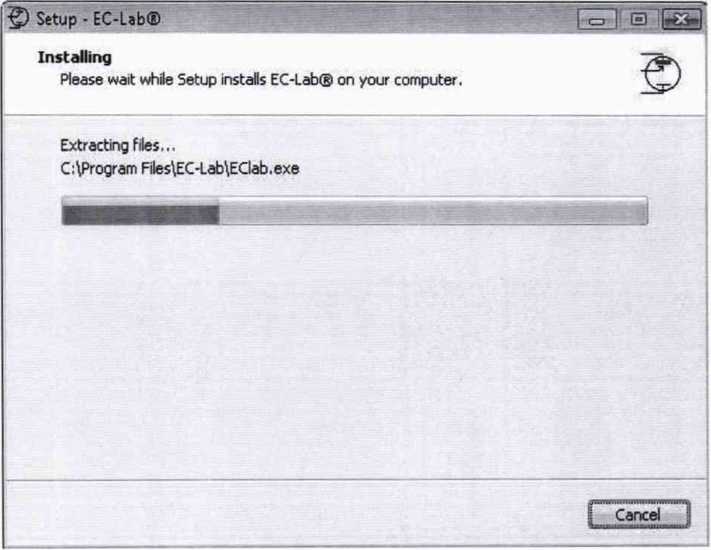

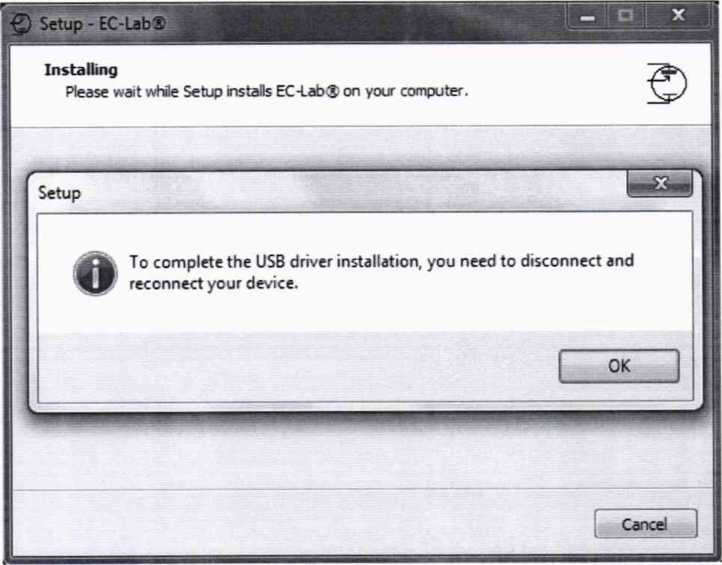

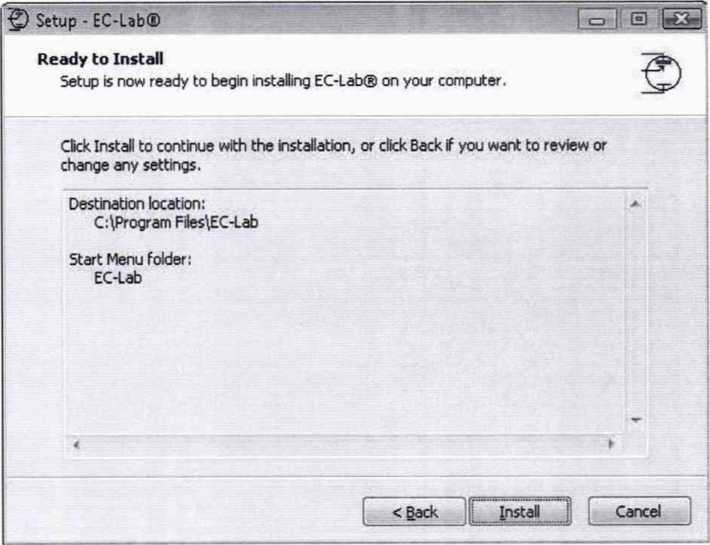

• 3)   Выполнить установку программы EC-Lab версии 11.27 или выше на компьютер (приложение А);

• 4)   В меню программы EC-Lab, главное окно которой показанном на рисунке 1, выбрать «Help/About». Сравнить индицируемый номер версии программного обеспечения с данными таблицы 10;

  EC-Lab V11.10 - [SP-300 - virtual, channel 1 - experiment	t: <nc	1 name» - technique: Cyclic Voltammetry]
  Experiment Edit View Graph Analysis Tools Config Windows	Help

  2                                     Н EC-Lab software user's manual

  Q EC-Lab software techniques and applications 0 Tun lo OCV between techniques XI Q _K,_{lab srftMra Дпа|уй5 and Da(a pr(Kass}

  Ы	IK
  Devices
  + -   П S9
  4 SP-150 • virtual * S P-200 - virtual 4 S P-240 - virtual 4 SP-300 • virtual 4 SP-50 - virtual 4 VMP-300 - virtual	A

  Scan with dE/dt = |2Щ)00 to vertex potential E] « h ,000 Reverse scan to vertex E2 = 1-1.001



  Set to E j = 0.000

Д SP-300 installation and configuration manual

Getting Started a Homepage...

Check for Updates...

E3 Newsletter...

О About

Рисунок 1 - Главное окно программы EC-Lab

• 5) В окне «Devices» программы EC-Lab нажмите кнопку «+», чтобы добавить диагностируемый прибор. Убедитесь, что в этом окне диагностируемый прибор отмечен зеленой точкой, и система самодиагностики не выдает сообщений об ошибке.

Devices

* MPG-205-175

• > SP-200 - 236

• > VMP3 - 237

Рисунок 2 - Окно «Devices» программы EC-Lab

Таблица 10 - Опробование

Результат опробования считать положительным, если номер версии программного обеспечения соответствует требованиям таблицы 6 и не было сообщений о неисправностях.

При неверном функционировании прибор бракуется и направляется в ремонт.

• 7.5 Программная проверка и калибровка каналов

7.5.1 Программная проверка и калибровка каналов модификаций SP-50, SP-150, VMP3, VSP

ВНИМАНИЕ !!!: Перед программной калибровкой отсоедините все кабели ячейки от плат каналов.

• 1)   Включить прибор;

• 2)   Запустить программу EC-Lab;

• 3)   Подключиться к прибору в управляющей программе. Прибор не должен выполнять работу, иначе проверка будет невозможна;

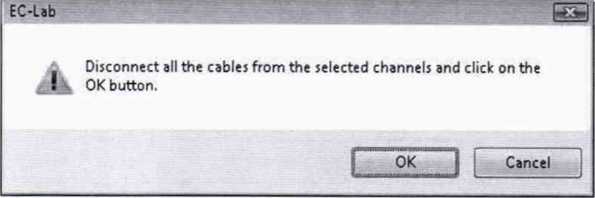

• 4)   В меню программы EC-Lab выберите «Tools/channels calibration». Вы получите следующее сообщение:

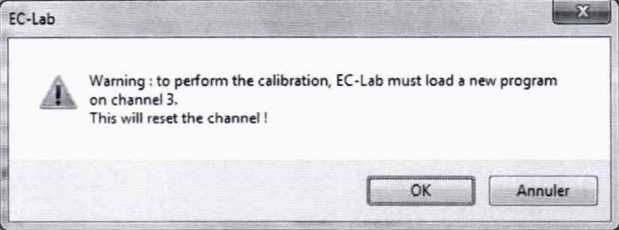

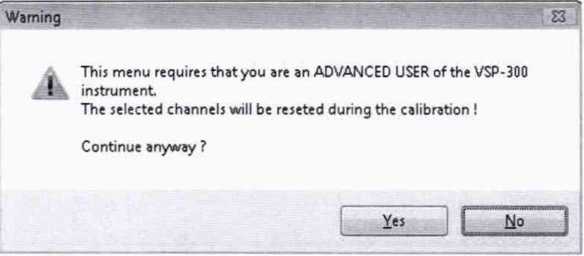

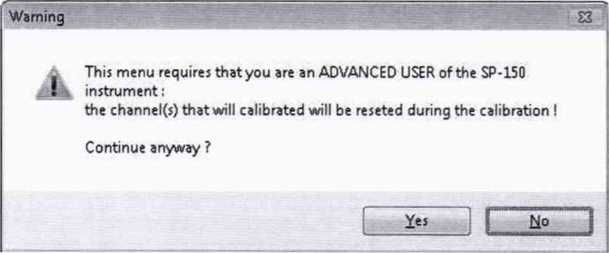

Рисунок 3 - Предупреждение программы EC-Lab о начале калибровки. В сообщении вместо «SP-15O» будет указана спецификация калибруемого прибора.

• 5) Выберите «Yes»;

• 6) В всплывающем окне (рисунок 4) выберите каналы, для которых проводится процедура (на рисунке 4 это каналы 1 и 3) и нажмите кнопку «Calibrate»;



  Legend

  — pass — fail — overflow

  Channels Calibration

  Select all channels



  calibration VI17 ielease>d on January 9 2012

  Calibrate Cgpy Save                                                                                                   £lose

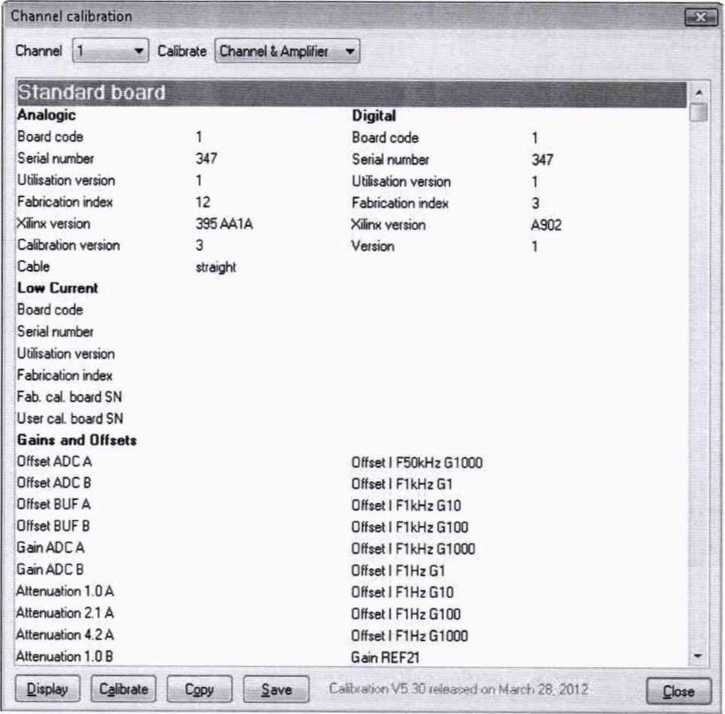

  Рисунок 4 - Окно «Channels Calibration» программы EC-Lab

Вы получите следующее сообщение:

• 7)   Убедитесь, что все кабели отсоединены от калибруемых канальных плат и нажмите «Ок»;

• 8)   Калибровка плат выполнится автоматически. Для каждой переменной обновится числовое значение, которое соответствует скомпенсированному смещению или усилению. Зеленая цветовая индексация «pass» означает, что калибровка канальной платы выполнена успешно. Если вместо «pass» индексируется «failed», калибровка не может быть выполнена. Это означает, что канальная плата повреждена, прибор бракуется и направляется в ремонт;

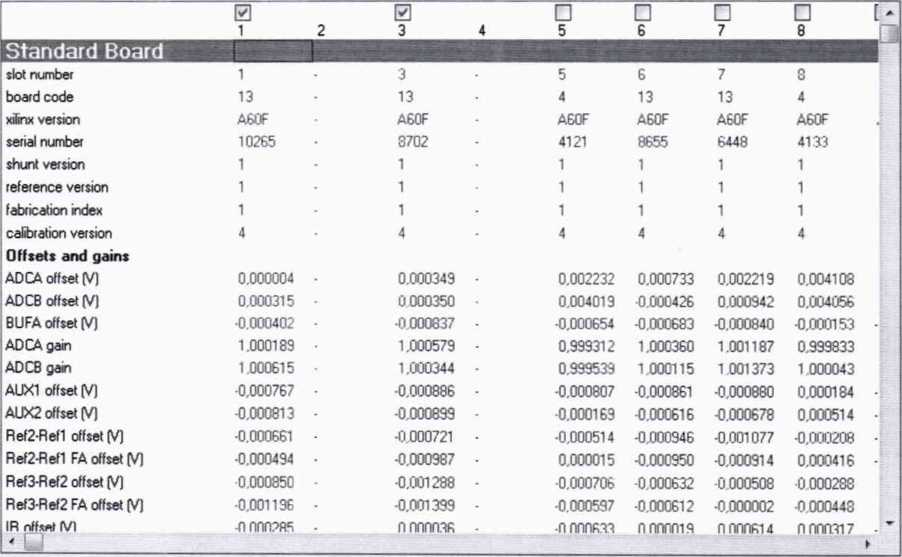

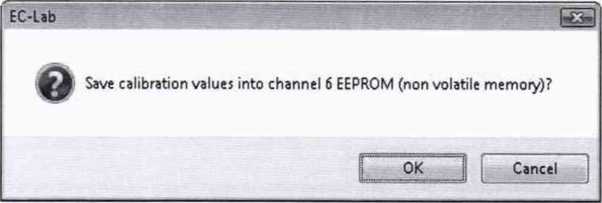

• 9)   Когда калибровка будет завершена, нажмите кнопку «Сору» и вставьте результаты в файл Word. Затем сохраните файл и распечатайте отчет. Нажмите кнопку «Save». Нажмите «ОК» в ответ на программный запрос, чтобы сохранить параметры калибровки на плате канала. В окне калибровки платы появляется сообщение «calibration saved on channel X». Закройте окно калибровки. Стандартная программа перезагрузится на плате канала.

7.5.2 Программная проверка и калибровка каналов модификаций ВР-300, SP-200, SP-240, SP-300, VMP-300, VSP-300

• 1)   Включить прибор;

• 2)   Запустить программу EC-Lab;

• 3)   Подключиться к прибору в управляющей программе. Прибор не должен выполнять работу, иначе проверка будет невозможна;

В меню программы EC-Lab выберите «Tools/channels calibration». Вы получите следующее сообщение:

• 4)   Выберите «Yes»;

• 5)   В всплывающем окне (рисунок 5) выберите канал для которого проводится процедура тип калибровки («Channel», «Channel & Amplifier» или «Amplifier»). Затем нажмите кнопку «Calibrate»;



Рисунок 5 - Окно инструмента «Channels Calibration» программы EC-Lab

• 6) Появится это предупреждающее сообщение, которое указывает, что при запуске калибровки все настройки выбранного канала будут сброшены:



Нажмите «ОК» в ответ на программный запрос;

• 7) Появится окно показывающее, что программа калибровки «ecaI4.bin» загружена в канал. Затем окно программы калибровки (рисунок 6). Нажмите на кнопку «Next»;



Chtnnel 1 bo«fd c«libr«tron

Channel board calibration

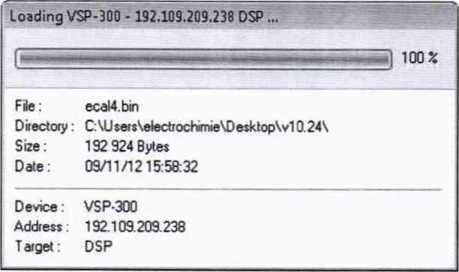

Рисунок 6 - Сигнальные окна программы калибровки «ecal4.bin»

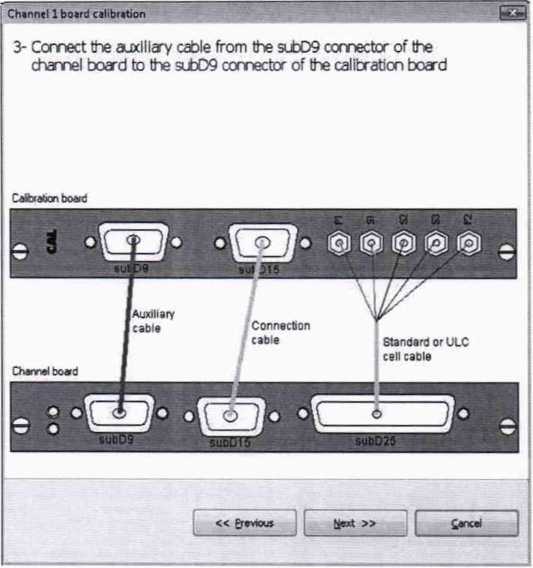

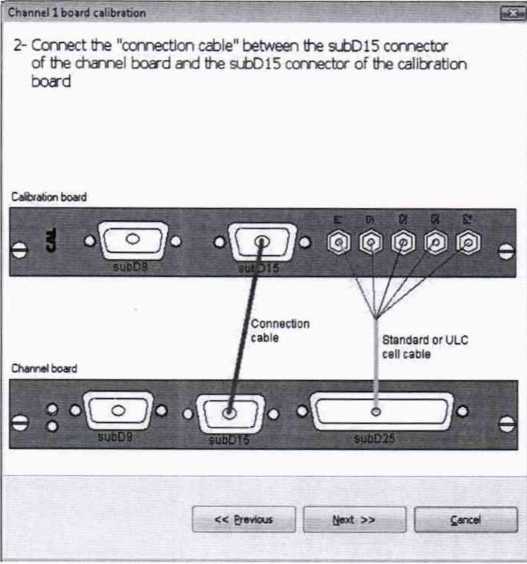

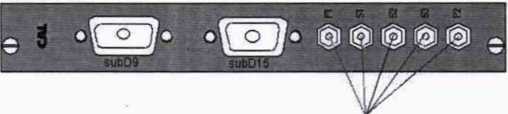

• 8) Программа помогает пользователю корректно выполнить соединение внешних кабелей. В случае калибровки канальной платы без усилителя будут выполнены следующие шаги:

  Channel 1 board calibration

—s

1- Connect the standard or ULC cell cable from the channel board (subD25) to the five 2 mm banana plugs of the calibration board

- The booster has to be disconnected for the channel board calibration

Cattxabor board

Standard or ULC cell cable

Charnel board

Выполните указанное соединение между калибровочной платой и платой канала и нажмите на кнопку «Next»;

Выполните указанное соединение между калибровочной платой и платой канала и нажмите на кнопку «Next»;

Появится сообщение:

Выполните указанное соединение между калибровочной платой и платой канала и нажмите на кнопку «Next»;

12) Далее программа выполняет процедуру калибровки выбранного канала. Если все этапы калибровки пройдены успешно, значение калибровочных параметров сохраняются в памяти платы канала и программа возвращает сообщение:

Нажмите кнопку «ОК», чтобы завершить процесс калибровки.

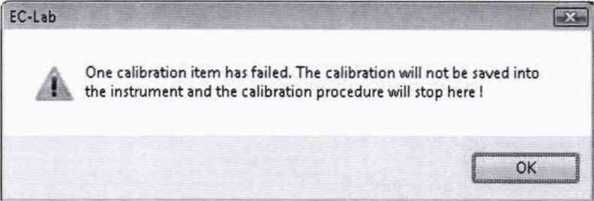

Если один или несколько этапов калибровки не пройдены, появляется предупреждающее сообщение (рисунок 7). Проверьте, исправность соединяющих кабелей и правильность их подключения во время калибровки. В случае исправности кабелей, канальная плата бракуется и направляется в ремонт.

Рисунок 7 - Сообщение программы «ecal4.bin» в случае ошибки калибровки

7.6 Определение диапазонов воспроизведения и погрешности воспроизведения напряжения постоянного тока

Определение погрешности проводить в следующем порядке:

• 1) Подготовить мультиметр 3458А (далее - вольтметр) к работе;

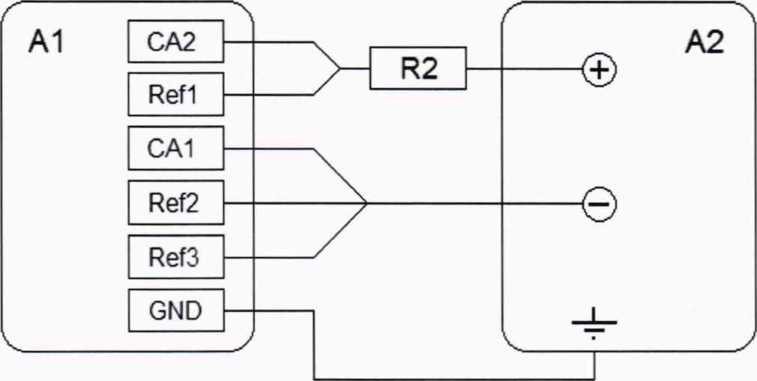

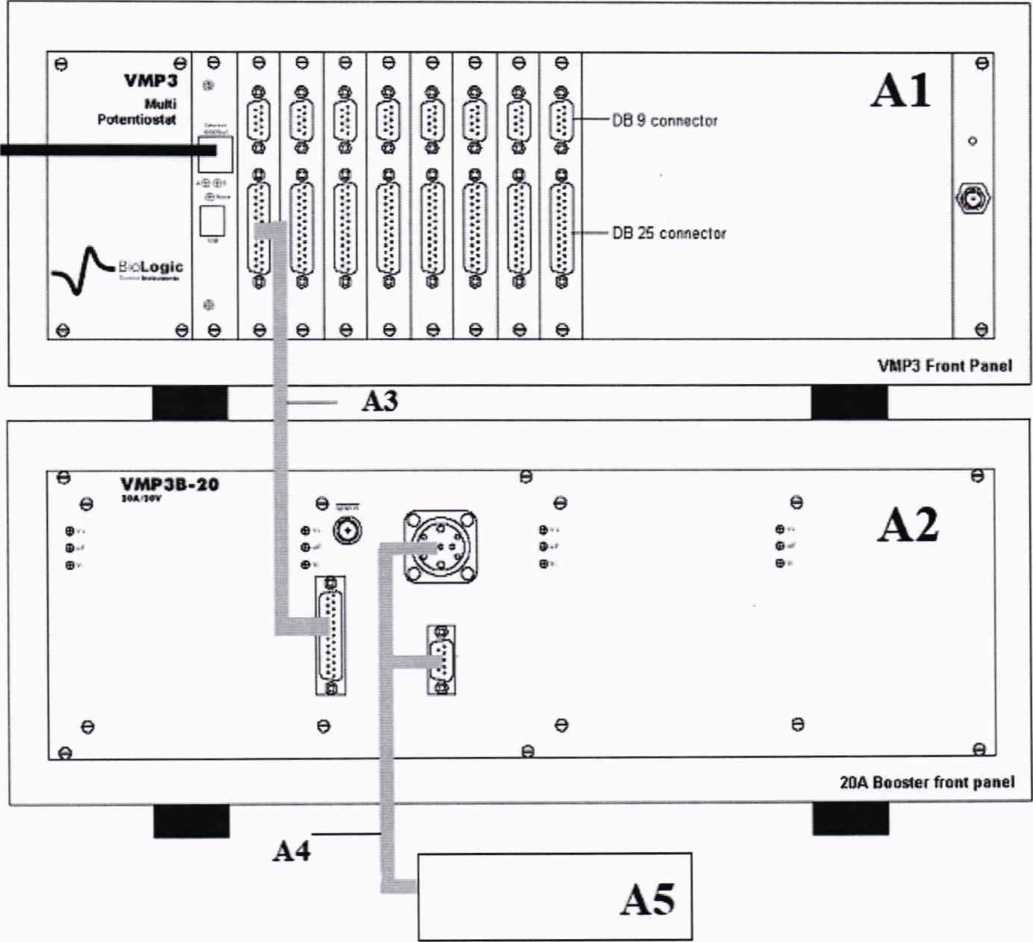

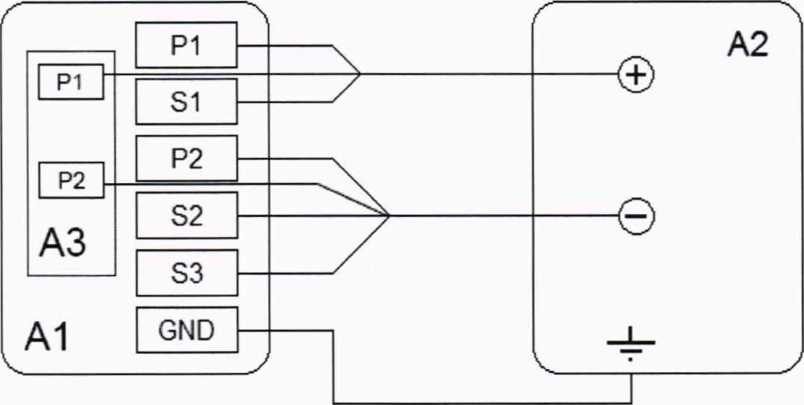

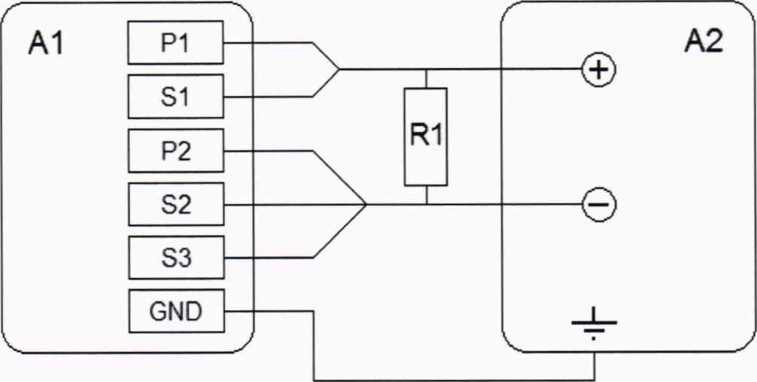

• 2)  Подключить к прибору вольтметр. Подключение производить следующим образом: выходы СА2 и Refl (для модификаций SP-5O, SP-150, VMP3, VSP) или Р1 и S1 (для модификаций BP-ЗОО, SP-200, SP-240, SP-3OO, VMP-300, VSP-300) прибора подключить к положительному входу вольтметра, выходы CAI, Ref2 и Ref3 (для модификаций SP-5O, SP-150, VMP3, VSP) или Р2, S2 и S3 (для модификаций ВР-300, SP-200, SP-240, SP-300, VMP-300, VSP-300)- к отрицательному (см. приложение Б);

• 3)  Включить прибор и вольтметр, установить вольтметр в режим измерений напряжения постоянного тока в диапазоне 10 В;

• 4)  Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)  Запустить программу EC-Lab;

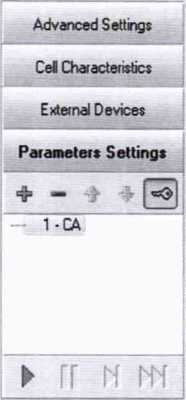

В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronoamperometry/chronocoulometry-СА»;

• 6)  После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronoamperometry/chronocoulometry-СА» (рисунок 8) в окошке «Е Range» диапазон «-2,5 V; +2.5V», в окошке «I Range» диапазон «Auto»;

• 7)  Установите в окошке «Apply Ер> значение напряжения минус 2,50 V, в окошке «for tp> время наблюдения, комфортное для записи измеренных мультиметром значений напряжения. Нажмите иконку «ключ» чтобы принять настройки прибора;

  Devices

' Turn to 0CV between techniques /1

* 0

Apply Ej

for tj

jmits I _max

Experiment

ipass

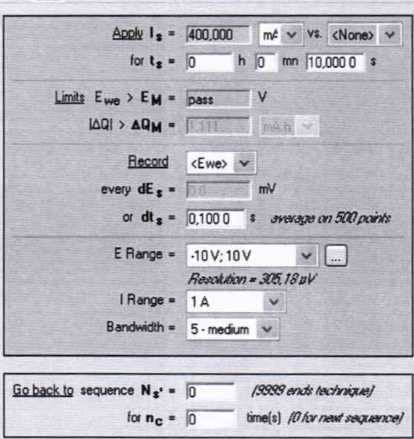

Рисунок 8 - Окно настроек техники СА программы EC-Lab

• 8)  Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление;

• 9)  Наблюдать и зарегистрировать показания вольтметра;

• 10) Повторить действия 7) - 9) для значений, установленных в окошке «Apply Ер>, равных; минус 2; минус 1,25; минус 0,8; минус 0,25; 0,25; 0,8; 1,25; 2 и 2,5 V;

• 11) В окне настроек техники «Chronoamperometry/chronocouIometry-СА» в окошке «Е Range» диапазон «-5 V; +5V»;

• 12) Повторить действия 7) - 9) для значений, установленных в окошке «Apply Ер>, равных минус 5; минус 4; минус 3; минус 2; минус 1; 1; 2; 3; 4 и 5 V;

• 13) В окне настроек техники «Chronoamperometry/chronocoulometry-СА» в окошке «Е Range» диапазон «-10 V; +10V»;

• 14) Повторить действия 7) - 9) для значений, установленных в окошке «Apply Ер>, равных минус 10; минус 7,5; минус 5; минус 3; минус 1; 1; 3; 5; 7,5; 10 V;

• 15) Вычислить приведённую погрешность воспроизведения напряжения постоянного тока yU, % по формуле:

= ^2-100% (1)

U н

где Ux - показания поверяемого прибора, В;

Uo - показания эталонного прибора, В;

Uh - верхний предел диапазона воспроизведения, В.

Вычислить абсолютную погрешность по формуле:

AU= Ux - Uo            (2)

• 16) Выключить приборы, закрыть программу, отсоединить кабели и принадлежности.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формулам 1 или 2, не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

7.7 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока

• 7.7.1 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока для модификаций SP-50, SP-150, VMP3, VSP

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр 3458А (далее - амперметр) к работе;

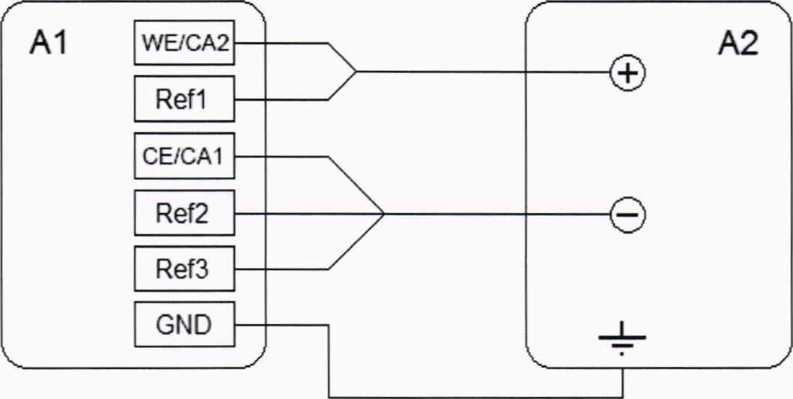

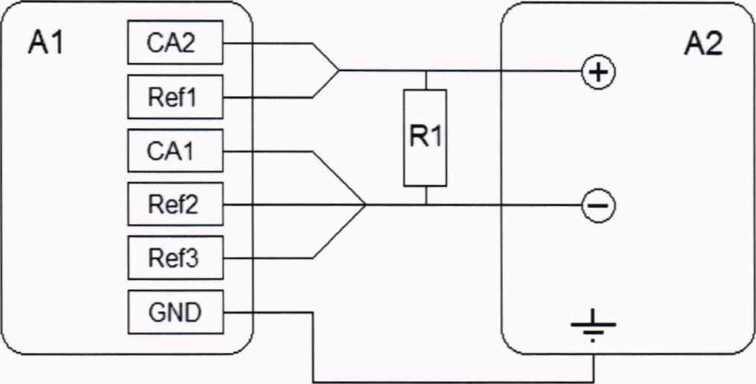

• 2)   Подключить к прибору амперметр. Подключение производить следующим образом: выходы СА2 и Reft прибора подключить к положительному входу амперметра, выходы CAI, Ref2 и Ref3 - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 1 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

  7)

  При получении сообщения



  нажмите клавишу «Yes»

• 8) После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V»; в окошке «I Range» диапазон «1А». Установите в окошке «Apply I_s» значение силы тока минус 400 mA (или 800 mA), в окошке «for t_s» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

  Devices



  Experiment

  SaietyZAdv Settings

  Cel Characteristics

  External Devices

  Parameters Settings

  =8» —         «Э

  1-CP

  0 Turn to OCV between techniques /1



  Рисунок 9 - Окно настроек техники СА программы EC-Lab

EC-Lab

Accept the modifications for channel 1 ?

Techniques: CP, CA

Turn to OCV between techniques : no Electrode connection: standard CE vs. WE compliance : -10 V to 10 V Safety Units :

Do not start on E overload

Record : none

• 10)  Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление;

• 11) Наблюдать и зарегистрировать показания амперметра;

• 12) Повторить действия 8), 10, И) для значений, установленных в окошке «Apply I,» равных минус 320; минус 200; минус 120; минус 40; 40; 120; 200; 320 и 400 mA. Для приборов SP-50 и SP-150, с диапазоном постоянного тока до 800 мА, повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I_s» равных минус 800; минус 600; минус 320; минус 200; минус 120; минус 40; 40; 120; 200; 320; 600 и 800 mA;

• 13) Установить в окошке «I Range» диапазон «100 mA»;

• 14) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I,» равных минус 100; минус 80; минус 50; минус 30; минус 10; 10; 30; 50; 80 и 100 mA;

• 15) Установить в окошке «I Range» диапазон «10 mA»;

• 16) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I,» равных минус 10; минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8 и 10 mA;

• 17) Установить в окошке «I Range» диапазон «1 mA»;

• 18) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply 1₈» равных минус 1000; минус 800; минус 500; минус 300; минус 100; 100; 300; 500; 800 и 1000 рА;

• 19) Установить в окошке «I Range» диапазон «100 цА»;

• 20) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I_s» равных минус 100; минус 80; минус 50; минус 30; минус 10; 10; 30; 50; 80 и 100 цА;

• 21) Установить в окошке «I Range» диапазон «10 цА»;

• 22) Повторить действия 8), 10, И) для значений, установленных в окошке «Apply I_s» равных минус 10; минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8 и 10 цА;

• 23) При отсутствии опции измерения малых токов в поверяемом приборе, перейти к п.32. При наличии данной опции, необходимо продолжить измерения.

• 24) Установить в окошке «I Range» диапазон «1 цА»;

• 25) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I_s» равных минус 1000; минус 800; минус 500; минус 300; минус 100; 100; 300; 500; 800 и 1000 nA;

• 26) Установить в окошке «I Range» диапазон «100 пА»;

• 27) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I_s» равных минус 100; минус 80; минус 50; минус 30; минус 10; 10; 30; 50; 80 и 100 нА;

• 28) Установить в окошке «I Range» диапазон «10 пА»;

• 29) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I»» равных минус 10; минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8 и 10 nA;

• 30) Установить в окошке «I Range» диапазон «1 пА»;

• 31) Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I_g» равных минус 1000 и 1000 рА;

• 32) Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле:

_r/₌^~⁷».100%      (3)

где 1х - показания поверяемого прибора, А;

1о - показания эталонного прибора, А;

1н - верхний предел диапазона воспроизведения, А.

Вычислить абсолютную погрешность по формуле:

Д1= lx - 1о           (4)

• 33) Выключить приборы, закрыть программу, отсоединить кабели и принадлежности.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формулам 3 или 4, не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7.2 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителей для модификаций SP-150, VMP3, VSP

• 7.7.2.1 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 2 А для модификаций SP-150, VMP3, VSP

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы СА2 (WE) и Refl усилителя подключить к положительному входу амперметра, выходы СА1 (СЕ), Ref2 и Ref3 - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 2 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V», в окошке «I Range» диапазон «2А». Установите в окошке «Apply I_g» значение напряжения минус 2 А, в окошке «for t_g» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_s» равных минус 1,6; минус 1; минус 0,6; минус 0,2; 0,2; 0,6; 1; 1,6; 2 А;

• 11)  Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 1.7.2.2 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 5 А для модификаций SP-150, VMP3, VSP

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы СА2 (WE) и Refl усилителя подключить к положительному входу амперметра, выходы СА1 (СЕ), Ref2 и Ref3 - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 20 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V», в окошке «I Range» диапазон «5А». Установите в окошке «Apply 1₈» значение напряжения минус 5 А, в окошке «for t_g» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_g» равных минус 4; минус 2,5; минус 1,5; минус 0,5; 0,5; 1,5; 2,5; 4; 5 А;

• 11)  Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7.2.3 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 10 А для модификаций SP-150, VMP3, VSP

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы СА2 (WE) и Refl усилителя подключить к положительному входу амперметра, выходы СА1 (СЕ), Ref2 и Ref3 - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 20 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V», в окошке «I Range» диапазон «10А». Установите в окошке «Apply I,» значение напряжения минус 10 А, в окошке «for t_s» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление;

• 9)   Наблюдать и зарегистрировать показания амперметра;

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_s» равных минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8; 10 А;

И) Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7.2.4 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 20 А для модификаций SP-150, VMP3, VSP

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы СА2 (WE) и Refl усилителя подключить к положительному входу амперметра, выходы СА1 (СЕ), Ref2 и Ref3 - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 20 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V», в окошке «I Range» диапазон «20А». Установите в окошке «Apply I,» значение напряжения минус 20 А, в окошке «for t_g» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_g» равных минус 16; минус 10; минус 6; минус 2; 2; 6; 10; 16; 20 А;

• 11)  Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

7.7.3 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока для модификаций ВР-300, SP-200, SP-240, SP-300, VMP-300, VSP-300

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр 3458А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы Р1 и S1 прибора подключить к положительному входу амперметра, выходы Р2, S2 и S3 - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 1 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V»; в окошке «I Range» диапазон «1А». Установите в окошке «Apply I_g» значение напряжения минус 500 mA, в окошке «for t_s» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_s» равных минус 400; минус 250; минус 150; минус 50; 50; 150; 250; 400 и 500 mA;

• 11)  Установить в окошке «I Range» диапазон «100 mA»;

• 12)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_g» равных минус 100; минус 80; минус 50; минус 30; минус 10; 10; 30; 50; 80 и 100 mA;

• 13)  Установить в окошке «I Range» диапазон «10 mA»;

• 14)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_g» равных минус 10; минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8 и 10 mA;

• 15) Установить в окошке «I Range» диапазон «1 mA»;

• 16) Повторить действия 7) - 9) для значений, установленных в окошке «Apply 1₈» равных минус 1000; минус 800; минус 500; минус 300; минус 100; 100; 300; 500; 800 и 1000 цА;

• 17)  Установить в окошке «I Range» диапазон «100 |лА»;

• 18)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_s» равных минус 100; минус 80; минус 50; минус 30; минус 10; 10; 30; 50; 80 и 100 рА;

• 19) Установить в окошке «I Range» диапазон «10 цА»;

• 20)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_s» равных минус 10; минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8 и 10 цА;

• 21)  Установить в окошке «I Range» диапазон «1 цА»;

• 22)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply 1_я» равных минус 1000; минус 800; минус 500; минус 300; минус 100; 100; 300; 500; 800 и 1000 nA;

• 23)  При отсутствии опции измерения малых токов в поверяемом приборе, перейти к вычислению погрешности по формуле 4. При наличии данной опции, необходимо продолжить измерения.

• 24)  Установить в окошке «I Range» диапазон «100 пА»;

• 25)  Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I_s» равных минус 100; минус 80; минус 50; минус 30; минус 10; 10; 30; 50; 80 и 100 нА;

• 26)  Установить в окошке «I Range» диапазон «10 пА»;

• 27)  Повторить действия 8), 10, 11) для значений, установленных в окошке «Apply I_s» равных минус 10; минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8 и 10 nA;

• 28)  Установить в окошке «I Range» диапазон «1 пА»;

• 29)  Повторить действия для значений, установленных в окошке «Apply I,» равных минус 1000 и 1000 рА;

• 30)  Вычислить абсолютную погрешность воспроизведения силы постоянного тока AI по формуле 4.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 4 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7.4 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителей для модификаций ВР-300, SP-240, SP-300, VMP-300, VSP-300

• 7.7.4.1 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 1 А для модификаций ВР-300, SP-300, VMP-300, VSP-300

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы Р1 и S1 прибора и Р1 усилителя подключить к положительному входу амперметра, выходы Р2, S2 и S3 прибора и Р2 усилителя - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 2 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V», в окошке «I Range» диапазон «1А». Установите в окошке «Apply I_g» значение напряжения минус 1 А, в окошке «for t_g» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_g» равных минус 0,8; минус 0,5; минус 0,3; минус 0,1; 0,1; 0,3; 0,5; 0,8; 1 А;

• 11)  Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7.4.2 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 2 А для модификаций ВР-300, SP-300, VMP-300, VSP-ЗОООпределение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы Р1 и S1 прибора и Р1 усилителя подключить к положительному входу амперметра, выходы Р2, S2 и S3 прибора и Р2 усилителя - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 2 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-10 V; +10V», в окошке «I Range» диапазон «2А». Установите в окошке «Apply I_g» значение напряжения минус 2 А, в окошке «for t_g» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_g» равных минус 1,6; минус 1; минус 0,6; минус 0,2; 0,2; 0,6; 1; 1,6; 2 А;

• 11)  Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7.4.3 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 4 А для модификаций BP-ЗОО, SP-240, SP-3OO, VMP-300, VSP-300

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы Р1 и S1 прибора и Р1 усилителя подключить к положительному входу амперметра, выходы Р2, S2 и S3 прибора и Р2 усилителя - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 20 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «-3 V; +10V», в окошке «I Range» диапазон «4А». Установите в окошке «Apply I_s» значение напряжения минус 4 А, в окошке «for t_s» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply I_s» равных минус 3; минус 2; минус 1; 1; 2; 3; 4 А;

• 11)  Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7.4.4 Определение диапазонов воспроизведения и погрешности воспроизведения силы постоянного тока усилителя 10 А для модификаций ВР-300, SP-300, VMP-300, VSP-300

Определение погрешности проводить в следующем порядке:

• 1)   Подготовить мультиметр Fluke 8508А (далее - амперметр) к работе;

• 2)  Подключить к прибору амперметр. Подключение производить следующим образом: выходы Р1 и S1 прибора и Р1 усилителя подключить к положительному входу амперметра, выходы Р2, S2 и S3 прибора и Р2 усилителя - к отрицательному (см. приложение Б);

• 3)   Включить прибор и амперметр, установить амперметр в режим измерений силы постоянного тока в диапазоне 20 А;

• 4)   Перед началом выполнения операций по определению метрологических характеристик прибор и мультиметр должны быть выдержаны во включенном состоянии, в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 30 минут;

• 5)   Запустить программу EC-Lab;

• 6)   В окне «Parameters Settings» программы EC-Lab нажмите символ «+» и выберете из списка «Voltamperometric Techniques» технику «Chronopotentiometry-СР»;

• 7)   После нажатия иконки «ключ» в окне «parameters setting» установите в окне настроек техники «Chronopotentiometry-СР» (рисунок 9) в окошке «Е Range» диапазон «О V; +5V», в окошке «I Range» диапазон «10А». Установите в окошке «Apply I_s» значение напряжения минус 10 А, в окошке «for t_s» время наблюдения, комфортное для записи измеренных мультиметром значений тока. Нажмите иконку «ключ» чтобы принять настройки прибора;

• 8)   Нажмите зеленую стрелочку в нижней части окна «parameters setting» и задайте имя файла, в котором будет записываться ток, протекающий через нагрузочное сопротивление

• 9)   Наблюдать и зарегистрировать показания амперметра

• 10)  Повторить действия 7) - 9) для значений, установленных в окошке «Apply 1₈» равных минус 8; минус 5; минус 3; минус 1; 1; 3; 5; 8; 10 А;

• 11)  Вычислить приведённую погрешность воспроизведения силы постоянного тока yl, %, по формуле 3.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность, определенная по формуле 3 не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки на лицевую панель корпуса прибора наносится знак поверки и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Инженер отдела испытаний

ООО «ИЦРМ»

Приложение А (обязательное)

Установка программы EC-Lab

Для установки программного обеспечение необходимо обладать правами администратора для этого компьютера.

Вставьте компакт-диск поставляемый компанией Bio-Logic с прибороа в компьютер. Установка программы EC-Lab запускается автоматически. Если на вашем компьютере нет привода CD-Rom, все программное обеспечение можно загрузить с сайта компании Bio-Logic.

Во время операций установки программного обеспечения вы получите следующие сообщения:

Setup wii create the program's shortcuts in the following Start Menu folder.

To continue, dick Next. If you would like to select a different folder, click Browse.

] [ffiflpwse... "I

Нажмите кнопку «Next».

Нажмите кнопку «Install».

■Q) Setup - EC-LabE

T~“

Installing

Please wait while setup installs USB dnver on your computer

Extracting files...

USB driver

Нажмите кнопку «Install»

Нажмите кнопку «ОК»

Нажмите кнопку «Finish»

После установки программного обеспечения EC-Lab прибор, подключенный через кабель USB, обнаруживается в окне «Devices» программы EC-Lab. Нажмите кнопку «+», чтобы добавить диагностируемый прибор. Убедитесь, что в этом окне диагностируемый прибор отмечен зеленой точкой, и система самодиагностики не выдает сообщений об ошибке.

Devices

Рисунок А1. Окно «Devices» программы EC-Lab

Приложение Б (обязательное)

Схема подключения

А1         Потенциостат-гальваностат SP-50, SP-150, VMP3, VSP

А2         Контрольный прибор (вольтметр, амперметр)

Рисунок Б. 1 - Схема подключения для определения диапазонов и погрешности воспроизведения напряжения постоянного тока для потенциостатов-гальваностатов

SP-50, SP-150, VMP3,VSP

Номинал балластного сопротивления R1 (1,0±0,2) кОм, рассеиваемая мощность 1 Вт

А1          Потенциостат-гальваностат SP-200, SP-240, SP-3OO, ВР-300,

VSP-300, VMP-300

А2         Контрольный прибор (вольтметр, амперметр)

Рисунок Б.2 - Схема подключения для определения диапазонов и погрешности воспроизведения напряжения постоянного тока для потенциостатов-гальваностатов

ВР-ЗОО, SP-200, SP-240, SP-ЗОО, VMP-300, VSP-300

Номинал балластного сопротивления R1 (1,0±0,2) кОм, рассеиваемая мощность 1 Вт

Al         Потенциостат-гальваностат SP-50, SP-15O, VMP3, VSP

A2         Контрольный прибор (вольтметр, амперметр)

Рисунок Б.З - Схема подключения для определения диапазонов и погрешности воспроизведения силы постоянного тока для потенциостатов-гальваностатов SP-50, SP-15O, VMP3, VSP Номинал балластного сопротивления R2 (1,0±0,2) Ом, рассеиваемая мощность 1 Вт

А1          Потенциостат-гальваностат ВР-300, SP-200, SP-240, SP-300,

VMP-300, VSP-300

А2         Контрольный прибор (вольтметр, амперметр)

Рисунок Б.4 - Схема подключения для определения диапазонов и погрешности воспроизведения силы постоянного тока для потенциостатов-гальваностатов ВР-300, SP-200, SP-240, SP-ЗОО, VMP-300, VSP-300

Номинал балластного сопротивления R2 (1,0±0,2) Ом, рассеиваемая мощность 1 Вт

Al         Потенциостат-гальваностат SP-150, VMP3, VSP

A2        Усилитель тока для приборов SP-150, VMP3, VSP

АЗ         Соединительный кабель между усилителем и потенциостатом-

гальваностатом SP-150, VMP3, VSP

А4         Соединительный кабель от усилителя к контрольному прибору

(вольтметру, амперметру)

А5         Контрольный прибор (вольтметр, амперметр)

Рисунок Б.5 - Схема подключения потенциостата-гальваностата SP-150, VMP3, VSP к усилителю тока для определения диапазонов и погрешности воспроизведения силы постоянного тока для усилителей тока потенциостатов-гальваностатов SP-150, VMP3, VSP

Al         Усилитель тока для приборов SP-150, VMP3, VSP

А2         Контрольный прибор (вольтметр, амперметр)

Рисунок Б.6 - Схема подключения для определения диапазонов и погрешности воспроизведения силы постоянного тока для усилителей тока потенциостатов-гальваностатов SP-150, VMP3, VSP

А1         Потенциостат-гальваностат ВР-300, SP-240, SP-ЗОО, VMP-300,

VSP-300

А2         Контрольный прибор (вольтметр, амперметр)

АЗ         Встроенная плата усилителя тока

Рисунок Б.7 - Схема подключения для определения диапазонов и погрешности воспроизведения силы постоянного тока для усилителей тока потенциостатов-гальваностатов ВР-300, SP-240, SP-ЗОО, VMP-300, VSP-300

35
