Методика поверки «Датчик угловых перемещений ПУИ 062» (МП СДАИ.401269.006 )

УТВЕРЖДАЮ

О «НИИФИ»

.Е. Горшенин

2016 г.

Датчик угловых перемещений ПУИ 062 Методика поверки СДАИ.401269.006 МП

Содержание

Вводная часть

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Обработка результатов измерения

Вводная часть

Настоящая методика поверки распространяется на датчики угловых перемещений ПУИ 062 (далее датчики) и устанавливает методы и средства поверки. Межповерочный интервал 2 года.

• 1 Операции поверки

  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

• 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

• 2 Средства поверки

  • 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Допускается применение средств поверки, не приведенных в пункте 2.1,но обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3 Требования безопасности

  • 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

• 4 Условия поверки

  • 4.1 Все операции при проведении поверки должны проводиться в нормальных климатических условиях:

• - температура окружающего воздуха от 15 °C до 35 °C;

• - относительная влажность воздуха от 45 % до 80 %;

• - атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.) при напряжении питания ±(15±0,5) В.

Примечание - При температуре воздуха выше 30 °C относительная влажность воздуха не должна превышать 70 %.

• 5 Подготовка к поверке

  • 5.1 Испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

  • 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

  • 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

  • 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

  • 5.5 Все операции по поверке, если нет особых указаний, проводить после прогрева датчика напряжением питания в течение 30 с.

• 5.8 В процессе поверки датчика менять средства измерений не рекомендуется.

• 5.9 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

• 6 Проведение поверки

  • 6.1 Контроль начального и номинального значений выходного сигнала

    • 6.1.1  Закрепить датчик в приспособлении Вт 5.178.039, установить ротор СДАЙ.684323.002 в зажимном устройстве оптической делительной головки ОДГЭ-20 с помощью приспособления СДАИ.441543.008. Перемещая датчик в пазах приспособления Вт 5.178.039, установить нулевой зазор между ротором и мембраной датчика.

Собрать схему испытаний согласно рисунку 1.

• 6.1.2 На источниках питания G1 и G2 с помощью вольтметра PV установить напряжения ±(15±0,5) В. Включить источники питания постоянного тока.

• 6.1.3 Вращая ротор против часовой стрелки задать с помощью оптической делительной головки угол, равный 0° (начальное положение).

• 6.1.4 Зафиксировать по вольтметру PV величину начального выходного сигнала.

Значение начального выходного сигнала должно соответствовать (0,05±0,05) В.

• 6.1.5 Установить на делительной головке угол, равный 80° (максимальное положение).

• 6.1.6 Зафиксировать по вольтметру PV величину номинального выходного сигнала. Значение номинального выходного сигнала должно соответствовать (4,9±0,2) В.

Результаты испытаний занести в таблицу, выполненную по форме таблицы А. 1.

• 6.2 Контроль допускаемой основной приведенной погрешности измерения угловых перемещений

  • 6.2.1 Закрепить датчик в приспособлении Вт 5.178.039, установить ротор СДАЙ.684323.002 в зажимном устройстве оптической делительной головки ОДГЭ-20 с помощью приспособления СДАИ.441543.008.

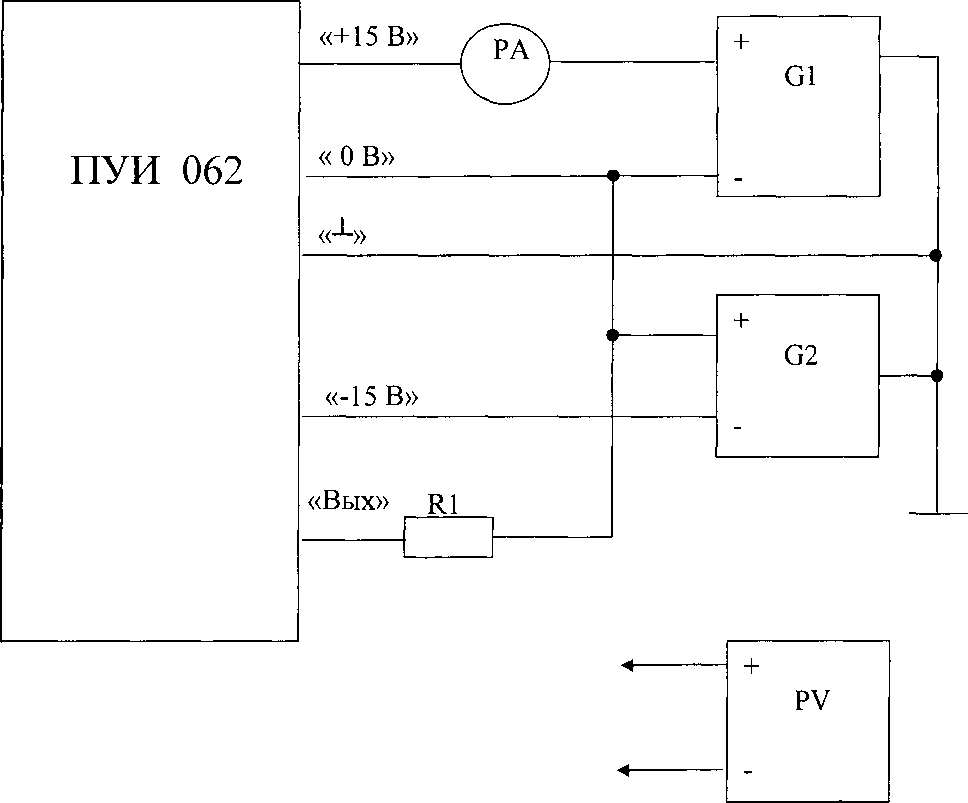

Gl, G2 - источники питания постоянного тока Б5-8; РА - прибор комбинированный Ц 4353;

R1 - резистор С2-33-0,125-2 к0м±5% - А - В;

PV - вольтметр универсальный В7-16А

Рисунок 1

• 6.2.2 Перемещая датчик в пазах приспособления Вт 5.178.039, установить нулевой зазор между ротором и мембраной датчика.

• 6.2.3 Собрать схему испытаний согласно рисунку 1.

• 6.2.4 Включить источники питания. Вращая ротор против часовой стрелки с помощью оптической делительной головки, установить его в начальное положение, при котором величина выходного сигнала U_Bblxj 0=1), замеренная по прибору PV, будет в пределах (0,05±0,05) В. Значение U_Bbixi занести в таблицу, выполненную по форме таблицы А.2.

• 6.2.5 Вращая ротор по часовой стрелке, задать угол по шкале делительной головки последовательно 10°, 20°, 30°, 40°, 50°, 60°, 70°, 80°. Замерить по прибору PV величины выходного сигнала U_BbIXj (j=2,...,9) для каждого значения угла (прямой ход). Значения U_Bb,_xj занести в таблицу, выполненную по форме таблицы А.2 (1-й цикл, прямой ход).

• 6.2.6 Вращая ротор против часовой стрелке задать угол по шкале делительной головки последовательно 70°, 60°, 50°, 40°, 30°, 20°, 10°, 0°. Замерить величины выходного сигнала U_BblXj по прибору PV для каждого значения угла (обратный ход). Значения U_BbIxj занести в таблицу, выполненную по форме таблицы А.2 (1-й цикл, обратный ход).

• 6.2.7 Повторить операции по пп.6.2.4-6.2.6 еще три раза. Результаты 2-го, 3-го и 4-го циклов занести в таблицу, выполненную по форме таблицы А.2.

• 6.2 8 Выключить источники питания.

• 6.2.9 Рассчитать по ОСТ 92-4279 значение основной приведенной погрешности. Результаты занести в таблицу, выполненную по форме таблицы А. 1.

• 6.2.10 Значение основной приведенной погрешности должно находиться в пределах ±1,2%.

• 6.3 Контроль допускаемой дополнительной погрешности измерения угловых перемещений от воздействия температуры окружающей среды

• 6.3.1 Поместить датчик в камеру тепла и холода. Закрепить датчик в приспособлении Вт 5.178.039, установить ротор СДАЙ.684323.002 в зажимном устройстве оптической делительной головки ОДГЭ-20 с помощью приспособления СДАИ.441543.008.

• 6.3.2 Перемещая датчик в пазах приспособления Вт 5.178.039, установить нулевой зазор между ротором и мембраной датчика.

• 6.3.3 Собрать схему испытаний согласно рисунку 1. Установить температуру в камере минус (15±2) °C.

• 6.3.4 Включить источники питания и выдержать датчик 1 ч.

• 6.3.5 По истечении 1 ч снять четыре цикла (1 цикл прямой и обратный ход) градуировочной характеристики по методике пп. 6.2.4-6.2.7. Результаты занести в таблицу, выполненную по форме таблицы А.З.

• 6.3.6 Повторить операции по пп. 6.2.4-6.2.7 для температуры (50±2) °C, предварительно выдержав датчик при данной температуре в течение 1 ч во включенном состоянии. Результаты занести в таблицу, выполненную по форме таблицы А.З.

Выключить источники питания.

• 6.3.7 Рассчитать по ОСТ 92-4279 значение дополнительной приведенной погрешности при воздействии температуры минус 15 °C и 50 °C . Результаты занести в таблицу, выполненную по форме таблицы А.1.

• 6.3.8 Значение дополнительной приведенной погрешности должно находиться в пределах ±1,5.

• 7 Оформление результатов поверки

7.1 Результаты поверки оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверки».

Приложение А

Таблица А.1 - Результаты определения контролируемых параметров Зав. №

Таблица А.2 - Результаты измерений градуировочной характеристики Зав. №

Таблица А.З - Результаты измерений градуировочной характеристики от воздействия

температуры окружающей среды

Зав. №
