'"К.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

СТАНДАРТОВ, МЕР И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

СССР

ИНСТРУКЦИЯ 184—62

• •

ь

ПО ПОВЕРКЕ АМПЕРМЕТРОВ, ВОЛЬТМЕТРОВ,

ВАТТМЕТРОВ И ВАРМЕТРОВ

Издание официальное

■Г

ИНСТРУКЦИЯ 184-62
ПО ПОВЕРКЕ АМПЕРМЕТРОВ. ВОЛЬТМЕТРОВ. ВАТТМЕТРОВ И ВАРМЕТРОВ

Инструкция предусматривает поверку амперметров, вольтмет ров, ваттметров и варметров всех систем, предназначенных для измерения соответствующих величин постоянного или переменного тока в диапазоне часто/от 10 до 20 000 гц.

Инструкция охватывает поверку вновь изготовленных, выпускаемых из ремонта и находящихся в эксплуатации приборов.

Соблюдение инструкции обязательно для всех организации' и предприятий, производящих поверку этих приборов.

I. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ПРИБОРАМ И ДОПУСКАЕМЫЕ ПОГРЕШНОСТИ

1. Амперметры, вольтметры, ваттметры и варметры, а ~акже шунты и добавочные сопротивления к этим приборам должны удовлетворять всем требованиям инструкции. Вновь выпускаемые приборы должны удовлетворять также требованиям действующих стандартов и утвержденным техническим условиям.

Приборы, выпущенные по ранее утвержденным техническим условиям и стандартам, которые заменены новыми, поверяются на соответствие тем техническим условиям и стандартам, по которым они были выпущены. Приборы, на которых не обозначен стандарт и неизвестно каким техническим условиям они соответствуют, относятся по внешнему виду к определенному классу точности согласно табл. I приложения 5 и поверяются на соответствие этому классу.

Приборы без обозначения класса точности, но имеющие зеркальную полоску на шкале для устранения параллакса, следует ■носить к классу 0,2, если шкала имеет длину порядка 300 лж: ч классу 0,5, если шкала имеет длину порядка 130 жж. и к классу 1,0 в случае малогабаритных приборов.

Приборы, не имеющие обозначения класса точности и зеркальной полоски для устранения параллакса, следует относить к

Переиздание. Май 1965 г. классу 1,0 или 1,5 в случае ножевидной стрелки и к классу 2,5 или 4.0 в случае копьевидной стрелки.

Класс точности с большими допускаемыми погрешностями (нт двух указанных) при данной форме стрелки приписывается i,i инибирнIним приборам.

11>|||||рц|ы> приборы, не имеющие обозначения класса, должны inn и HKipn 11. I pi'OoiimiiiHM табл. 1 приложения 5.

’ II......> приборах, находящихся в эксплуатации, должны

Сьня ибн та I с льни унм >пны;

•I | ootoTiholl номер, I 'oi мпнин норных и малогабаритных при-I "1".а н        приборов классом 2,6 и 4,(1 допускается вместо за-

11,онно«н ш>м< ра укцоиин' инIы выпуски;

ц| н<поо юнопоп прцборн или < oKpaitu’ioioc обозначение изме-|оО‘МнН НМ ИМИЧННЫ1

к) пр< о I Н1М«|Н'Н|И1 (для ианмстроп и варметров также но-О0Н1ЛЫО4Г iHii'H'iooi юна и напряжения);

i) условное обо1нпчгнпе роди токи;

д) цомннлл1>нан частота, если она отличается от 50 гц, или помнил.п.нля область частот (для приборов переменного тока).

Кроме того, при выпуске из ремонта обозначается класс прибора, наносится условный знак системы прибора, указывается год ремонта, а также наименование или марка ремонтирующей организации.

  • 3. Прибор не должен иметь таких дефектов, которые могут привести к ошибкам в измерениях или дальнейшей его порче.

Прибор признается непригодным к применению также, если:

а) испорчен корректор и не допускает регулировки нулевого положения указателя;

б) разбивка шкалы на деления между основными числовыми отметками проведена явно не в соответствии с характером всей шкалы. Например, явно неравномерно при равномерном характере шкалы или не в соответствии с характером интервалов между числовыми отметками при неравномерной шкале.

  • 4. Классы точности взаимозаменяемых калиброванных шунтов, добавочных сопротивлений и измерительных трансформаторов, включаемых с приборами для расширения пределов измерения, должны быть не ниже указанных в табл. 1.

Т г С л и ц а I

Класс прибора

Класс шунта или добавочного сопротивления

Класс измерительного трансформатора

0,05

0,02

0,02

0,1

0,05

0,05

0,2

0,1

0,1

0,5

0,2

0,2

1,0

0,5

0,2 иля 0,5

1,5

0,5

0,5 или I,0

2,5

0,5

1,0

4,0

1,0

1,0

  • 5. Погрешности и вариация приборов не должны превышать значений, указанных в технических условиях или стандартах, по которым были выпущены эти приборы (см. табл. 1 и 3 приложения 5).

Условия, при которых определяются основные погрешности приборов, даны в пп. 83—116.

  • 6. Изоляция между всеми электрическими цепями и корпусом прибора или вспомогательной частью, а также между отдельными цепями должна удовлетворять требованиям стандартов или технических условий, по которым эти приборы были выпущены (см. табл. 2 и 5 приложения 5).

II. ОПЕРАЦИИ, ПРОИЗВОДИМЫЕ ПРИ ПОВЕРКЕ, И ПРИМЕНЯЕМЫЕ СРЕДСТВА

  • 7. Для обеспечения правильности передачи значений электрических единиц от эталонов к рабочим приборам следует соблюдать порядок поверки, предусмотренный поверочными схемами (приложение 2).

  • 8. Номенклатура приборов, подлежащих государственной или обязательной поверке, и сроки поверки приборов устанавливаются действующими правилами Государственного комитета стандартов, мер и измерительных приборов СССР об организации и проведении поверки мер и измерительных приборов.

  • 9. При государственной и обязательной поверке должны проводиться: внешний осмотр прибора, проверка влияния наклона, определение основных погрешностей, а также вариации показаний прибора и невозвращение указателя к нулевой отметке.

В киловольтметрах, кроме того, испытывают прочность изоляции первичной цепи осветительного трансформатора каждого прибора по отношению к корпусу.

При поверке вновь изготовленных или отремонтированных приборов испытывается также прочность изоляции, измеряется сопротивление параллельных цепей прибора, определяются погрешности ваттметров и варметров при коэффициенте мощности равном нулю.

  • 10. Приборы, находящиеся в эксплуатации, помимо обязательной или государственной поверки, подлежат периодической поверке, осуществляемой ведомственными учреждениями под общим надзором местных органов Государственного комитета стандартов, мер и измерительных приборов СССР.

  • 11. Вся аппаратура, применяемая для поверки приборов (потенциометры, показывающие приборы, катушки сопротивления, нормальные элементы, делители напряжения и пр.), должна иметь свидетельства и должна быть внесена в список образцовой аппаратуры данного учреждения.

2 Инструкции 184—62

III. ПОВЕРКА

Внешний осмотр                      t
  • 12. При осмотре проводится проверка соответствия приборов и их вспомогательных частей требованиям пп. 1—4.

В случае несоответствия прибора хотя бы одному из перечисленных требований его признают непригодным к применению.

I I У всех приборов, не снабженных уровнем, проверяете} и HiiiitiH инклони пи нулевой отметке шкалы. При отклонении не-........... Приборн in упитанного на нем рабочего положения и uni «I и 111 < и hi •-и и и ни уюл, нормируемый соответствующими

| .и in (i м i(ifi | I приложении 5), смещение указателя с

и........и niMiiiiii не Hii'iu.iio iiprinH'xojunI. величины, допускае-

Мп|1 11'14 ирнбирпн 14'0 КЛЙГГН гочиости

Выбор метода поверки

14 В соответствии с требованиями ГОСТ 1845—59 допускаемая погрешность образцового прибора в том случае, когда поправки к его показаниям не учитываются, должна быть по крайней мере в 5 раз меньше допускаемой погрешности поверяемого прибора.

Возможно применение образцовых приборов с допускаемой погрешностью в 2,5 раза меньше основной погрешности поверяемого прибора. При этом необходимо введение поправок к показаниям образцового прибора во всех случаях, когда погрешности поверяемого прибора отличаются от допускаемых на величину, близкую к допускаемой погрешности образцового прибора.

Применение образцовых приборов с большей допускаемой погрешностью не разрешается.

  • 15. Определение погрешности приборов классов 0,054-0,5, пригодных для постоянного тока, производится компенсационным методом на постоянном токе1.

Определение погрешностей приборов классов 0,1-г 0,5, пригодных для постоянного и переменного тока, производится также на постоянном токе компенсационным методом1 если известно, что изменение показаний прибора, вызванное переключением его с постоянного на переменный ток номинальной частоты (или область частот), не превосходит ’/з Кп, где Качисло, обозначающее класс точности. Если поверочные органы не располагают такими данными, то прибор должен поверяться на постоянном и переменном токе номинальной частоты. Поверка приборов на переменном токе проводится термоэлектрическим методом2.

Определение погрешности приборов классов 0,1; 0,2 и 0.5. предназначенных только для переменного тока, производится термоэлектрическим методом.

  • 16. Погрешности приборов классов 1,0; 1,5; 2,5 и 4,0 определяются методом сличения с образцовыми приборами непосредственной оценки или любым более точным методом.

  • 17. Допускается также поверка всех приборов класса 0,5 методом сличения с образцовым прибором класса 0,1. Поверка рабочих приборов класса 0,5 может производиться методом сличения с образцовым прибором класса 0.2 с длиной шкалы не менее 300 ж.н при условии введения поправок к показаниям последних.

Поверка компенсационным методом на постоянном токе

  • 18. Компенсационный метод основан на уравнивании двух включенных навстречу напряжений, измеряемого и известного, и осуществляется при помощи потенциометра постоянного тока. Падение напряжения создается при прохождении рабочего тока по измерительному сопротивлению потенциометра. Рабочий ток в потенциометре устанавливается по э. д. с. нормального элемента Е.\-, который служит в данном случае образцовой мерой.

  • 19. Для поверки измерительных приборов могут применяться потенциометры, обеспечивающие совместно с образцовыми мерами и приборами определение действительного значения измеряемой величины для конечного значения шкалы поверяемого' прибора с погрешностью, не превышающей 0,1% для приборов класса 0,5; 0,04% —для приборов класса 0,2; 0,02% — для приборов класса 0,1 и 0,01% —для приборов класса 0,05.

Допускается применение автоматических и полуавтоматических потенциометров, если они в комплекте с образцовыми мерами и приборами удовлетворяют указанным условиям.

  • 20. Если указанные в свидетельствах действительные значения напряжения N, измеряемого потенциометром, коэффициента D делителя и сопротивления г0 образцовой катушки отличаются каждое от своего номинального значения более чем на '/10 К„, где Л'„— численное обозначение класса поверяемого прибора, то следует пользоваться действительными значениями этих величин3.

  • 21. В качестве образцовой меры электродвижущей силы при поверке приборов компенсационным методом могут применяться образцовые нормальные элементы I и II классов.

  • 22. Источники постоянного тока, служащие для питания потенциометрических установок, и потенциометрические установки в целом, применяемые для поверки амперметров, вольтметров и ваттметров, должны удовлетворять требованиям методических указа-ний № 188 «По приемке потенциометрических установок постоянного тока».

23 При поверке компенсационным методом приборов классов н,1 и 0,2 следует измерять температуру нормального элемента с

к.'(щи uno до одного градуса и, подсчитав э. д. с. данного элемента при ной и MiH pn type по его температурной формуле, изменить со-. ...........onio iioi'iriiiie устйноночного сопротивления потенцио-мг I рн

Поверки полы метров

'I 11(00 рви полы Mei ров с пределами измерения, не превышающими iH pMKTo itpi тела 1Г1мереиия потенциометра, а также повер-I I nt л iii.iMiiepMi'i рои. проводится по схеме на рис. 1.

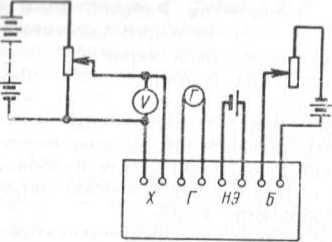

Рис. 1. Схема поверки милливольтметров и вольтметров с пределами измерений, не превышающими предела измерения потенциометра

На данном потенциометре допускается поверка милливольтметров с такими пределами измерения, для которых погрешность потенциометра при наибольшем значении измеряемой величины, выраженная в процентах от данного показания, менее 75 Кп, где К„ — число, обозначающее класс точности поверяемого прибора.

Действительное значение напряжения, соответствующее данному показанию вольтметра, равно показанию потенциометра, выра женному в вольтах.

При поверке милливольтметра по схеме рис. 1 присоединение его к зажимам X потенциометра должно осуществляться с помощью калиброванных проводов или проводов, имеющих равное им сопротивление.

  • 25. Если требования второго абзаца п. 24 не выполняются, то поверка милливольтметра может быть проведена по схеме рис. 2.

Милливольтметр подключается к потенциальным зажимам об-

разцовой катушки сопротивления гг. Потенциометром измеряют напряжение Л' между потенциальными зажимами образцовой катушки сопротивления Сила тока, проходящего по этим последовательно соединенным катушкам сопротивления, устанавливается

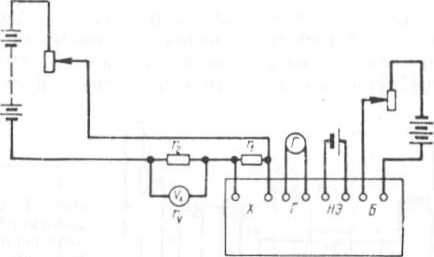

Рис. 2. Схема Поверки милливольтметров компенсационным методом

такой, чтобы получить нужное отклонение поверяемого вольтметра. Действительное значение напряжения С'д, соответствующее данному показанию вольтметра, вычисляется по формуле:

П k rv )

где г,, - сопротивление милливольтметра вместе с калиброванными проводами.

Рекомендуется сопротивление катушки Г) выбирать равным 0,01 ом, при этом отношение—должно быть не более 0,01, а сопротивление /’■> таким, чтобы отсчет на потенциометре, соответствующий конечному значению шкалы поверяемого прибора, был не более верхнего предела измерения потенциометра п чтобы в то же время выполнялось условие второго абзаца п. 24.

При поверке милливольтметров, предназначенных для применения с наружными шунтами, присоединение их к зажимам образцовой катушки сопротивления следует осуществлять теми же проводами. которыми они будут присоединяться к шунтам, или проводами. имеющими равное им сопротивление.

  • 26. Поверка вольтметра с конечным значением шкалы, превышающим верхний предел измерения потенциометра, проводится по схеме рис 3. В этом случае потенциометром измеряют напряжение, снимаемое с делителя напряжения ДН.

Коэффициент деления D делителя напряжения выбирается так, чтобы снимаемое с него измеряемое потенциометром напряжение N для конечного значения шкалы поверяемого прибора не превос-3 Инструкция 184—62                                                                 7

ходило номинального напряжения потенциометра и в то же время выполнялось условие второго абзаца п. 24.

Действительное значение напряжения, соответствующее данному показанию вольтметра, вычисляется по формуле:

Ц, = Д Л'.

  • 27. Вольтметры вновь изготовленные и после ремонта, предназначенные для работы со взаимозаменяемыми добавочными сопротивлениями, должны поверяться на всех отметках шкалы пс току потребления в соответствующих схемах включения.

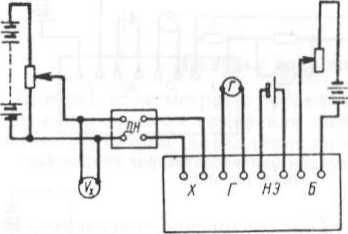

    Рис. 3. Схема поверки вольтметров с конечным значением шкалы, превышающим верхний предел измерения потенциометра

  • 28. При применении в качестве образцовых автоматических или ступенчатых потенциометров, обеспечивающих непосредственный отсчет поправки в делениях шкалы поверяемого прибора, вычисление действительного значения измеряемой величины не требуется.

При использовании в качестве образцовых приборов устройств, на выходе которых получают определенное заданное значение измеряемой величины, допускается определение поправок по показаниям поверяемого прибора.

Поверка амперметров
  • 29. Поверка амперметров компенсационным методом проводит ся по схеме, изображенной на рис. 4.

Амперметр (или амперметр совместно с шунтом) включается последовательно с образцовой катушкой сопротивления, падение напряжения между потенциальными зажимами которой измеряет

ся потенциометром.

Действительное значение силы тока (см. п. 28) вычисляется по формуле:

/ - N д

Гоб

где — показание потенциометра в;

гой значение сопротивления образцовой катушки.

  • 30. Образцовые катушки сопротивления, применяемые при поверке амперметров, выбираются так, чтобы падение напряжения на них, соответствующее конечному значению шкалы поверяемого прибора, не превосходило верхнего предела измерения потенциометра и чтобы в то же время удовлетворялись требования второго абзаца и. 24. При этом мощность, рассеиваемая в катушке, не должна превышать допускаемой величины.

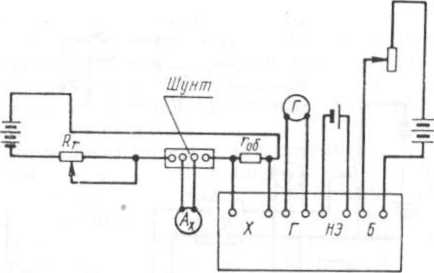

Рис. 4. Схема поверки амперметров компенсационным методом

В табл. 2 приведены рекомендуемые значения сопротивлений образцовых катушек при применении пятидекадного потенциометра с верхним пределом измерения не ниже 1,0 в и при поверке приборов классов не точнее 0,2.

Таблица 2

Конечное значение шкалы для амперметров или номинпльпыП ток ваттметров, а

Номинальное значение сопротивления рекомендуемой катушки -в <м< с наибольшей допустимой мощностью катушки не ниже 1 вт

От 30 (50) до 20

0,001

» 10 (15) » 3

0,01

» 3 (5)  >1

0,1

» 1 » 0.1

1

» 0,1 » 0,01

10

>0,01 » 0,001

100

» 0,001 » 0,0001

1000

» 0,0001 » 0,00001

10000

» 0,00001 » 0,000001

100000

Прим е ч а и н е. В скобках указаны значения токов при применении катушек сопротивления, для которых допустимая мощность установлена в 3 вт.

  • 31. Амперметры, применяемые t отдельными калиброванными шунтами, должны поверяться раздельно. В этом случае измерители поверяются в соответствии с пп. 24 и 25, а шунты — согласно п. 100.

Поверка ваттметров
  • 32. Поверка ваттметров компенсационным методом проводится по схеме на рис. 5.

н?

|----I |----О*Ъ- -|

х г нэ в

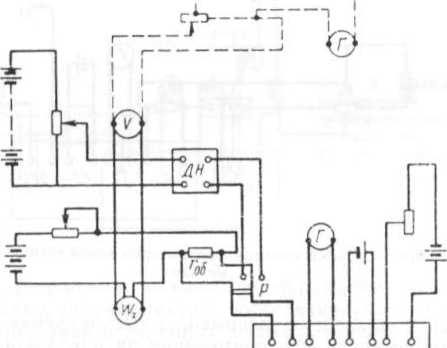

Рис. 5. Схема поверки ваттметров компенсационным методом

Примечание. Контроль цепи напряжения может производиться с помощью вспомогательного потенциометра или магазина и нормального элемента (по схеме, показанной на рис. 5 пунктиром), а также с помощью потенциометра со специальной схемой для контроля напряжения.

Порядок поверки:

а) по показаниям вольтметра регулируют напряжение так, чтобы оно было равно номинальному для данного ваттметра, и производят точное измерение напряжения с помощью потенциометра постоянного тока, подключаемого к выходным зажимам делителя напряжения ДН;

б) изменяя силу тока в последовательной цепи ваттметра, устанавливают его стрелку на поверяемую отметку шкалы;

в) переключают потенциометр на зажимы образцовой катушки сопротивления4 и, измеряя с его помощью падение напряжения на катушке, определяют силу тока, проходящего по последовательной цепи поверяемого ваттметра;

г) отключают потенциометр от образцовой катушки сопротивления и присоединяют его к делителю напряжения для повторного измерения напряжения;

д) вычисляют действительное значение мощности по формуле:

где Plt действительное значение мощности;

/V; - показание потенциометра при присоединении его к зажимам образцовой катушки сопротивления, в:

г,,,-, — значение сопротивления образцовой катушки;

;V„ — показание потенциометра при присоединении его к делителю напряжения;

О — коэффициент делителя напряжения.

Для ваттметров вновь изготовленных и после ремонта, предназначенных для работы со взаимозаменяемыми добавочными сопротивлениями, необходимо дополнительно проверять отклонение от номинального тока потребления параллельной цепи при номинальном напряжении и токе в последовательной цепи.

При этом отклонение, выраженное в процентах от номинального значения, не должно превышать половины величины допускаемой основной погрешности.

  • 33. При поверке ваттметров необходимо тщательно следить за постоянством тока и напряжения путем повторных измерений Применение вспомогательной аппаратуры (см. примечание к п. 32) дает возможность в течение всей поверки поддерживать напряжение неизменным, отличающимся от номинального не более чем на 0.02 или 0,05% (в зависимости от класса точности поверяемого прибора).

При постоянстве напряжения нет надобности вычислять действительное значение мощности, а достаточно определить действительное значение силы тока по формуле:

где N/ — показание потенциометра при присоединении его к зажимам образцовой катушки сопротивления, е;

— действительное значение тока, а.

Погрешность вычисляется следующим образом: где /'„ — номинальный ток для данного показания ваттметра;

— номинальный ток для конечного значения шкалы ваттметра.

Для ваттметров класса 0,1 значение напряжения должно устанавливаться с погрешностью, не превосходящей 0,01%, поэтому оно должно измеряться с помощью потенциометра, обеспечивающего эту точность измерения. При этом необходимо вводить поправки к показаниям потенциометра и делителя напряжения. Однако и в этом случае точное значение напряжения должно опреде- -ляться только один раз, причем неизменность значения напряжения может фиксироваться с помощью вспомогательной цепи, изображенной на рис. 5.

  • 34. При наличии специальной аппаратуры поверка ваттметров компенсационным методом может быть выполнена по методу «суммы»- При этом компенсационным методом измеряется не отдельно ток и напряжение, а сумма падений напряжений, снятых с образцовой катушки сопротивления, включенной последовательно в цепь тока, и с делителя напряжения, включенного параллельно с цепью напряжения поверяемого прибора (рис. 6). При этом коэффициент делителя необходимо выбрать так, чтобы суммируемые напряжения отличались между собой не более чем на 1%. При этом методе не требуется строго следить за постоянством тока и напряжения.

    Рис. 6. Схема поверки ваттметров с помощью компенсатора по методу «суммы*

Значение мощности, измеренное по методу «суммы», выражается формулой:

где N — показание потенциометра, в.

Для этого метода нужен 4-декадный делитель напряжения или регулируемое образцовое сопротивление го6, при помощи которых можно обеспечить равенство между падением напряжения на об-12

разцовой катушке сопротивления и вторичным напряжением делителя напряжения. В соответствии с методикой поверки ваттметров падение напряжения на образцовой катушке постоянного значения изменяется от точки к точке, поэтому в процессе поверки следует также изменять коэффициент деления делителя.

Поверка приборов на переменном токе термоэлектрическим методом компарирования

  • 35. Принцип термоэлектрического метода компарирования заключается в замене измерения переменного тока измерением равного ему по действующему значению постоянного тока.

Равенство действующих значений тока или напряжения устанавливается по неизменности т. э. д. с. термопреобразователя. Равенство действующих значений мощности устанавливается по неизменной разности т. э. д. с. двух термопреобразователей.

Постоянный ток, эквивалентный измеряемому переменному току. определяется с помощью потенциометра или, при менее точных измерениях, образцовыми показывающими приборами постоянного тока.

Точность измерения с помощью термоэлектрического метода зависит как от характеристик элементов цепей компарирования, так и от их взаимного расположения, защиты и экранировки-

Для поверки термоэлектрическим методом следует применять специальную аппаратуру, основным узлом которой являются термокомпараторы (например, ТЭК, ТЭКМ, Т119 и ТЭКФ — последний для малых значений измеряемых тока или напряжения).

  • 36. Термоэлектрическим методом производится поверка приборов классов 0,1, 0.2 и 0,5, предназначенных только для переменного, а также для постоянного и переменного токов, если характер погрешности приборов при переключении их из цепи постоянного в цепь переменного тока неизвестен (см. и. 15).

При отсутствии образцовых приборов для поверки методом сличения па повышенной частоте приборы менее точных классов могут также поверяться термоэлектрическим методом. При этом действительное значение измеряемой величины может определяться на постоянном токе по показывающему образцовому прибору.

  • 37. Стабильность источников переменного тока, служащих для питания термоэлектрических компарирующих установок, должна быть такой, чтобы изменение силы тока в цепи поверяемых приборов не превосходило 0.02% за 1 мин.

Поверка вольтметров

  • 38. Поверка вольтметров с пределами измерения от 0,5 до 300 в термоэлектрическим методом проводится по схеме на рис. 7.

  • 39. Добавочное сопротивление rri, включаемое последовательно с нагревателем термопреобразователя, выбирается таким, чтобы для конечного значения шкалы прибора Утях ток в нагревателе был приблизительно равен номинальному току термопреобразователя /н:

Порядок поверки;

а) поверяемый вольтметр и нагреватель преобразователя совместно с добавочным сопротивлением гд (переключатель П в положении /) включают в цепь переменного тока;

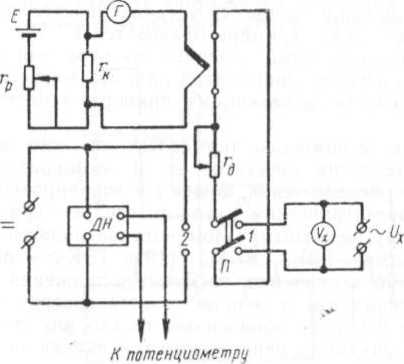

Рис. 7. Схема поверки вольтметров с пределами измерения от 0,5 до 300 в термоэлектрическим методом

б) регулируя напряжение источника питания, устанавливают указатель поверяемого прибора на поверяемую отметку шкалы;

в) с помощью регулируемого сопротивления гр в цепи вспомогательного источника Е добиваются компенсации т. э.д. с. преобразователя падением напряжения на сопротивлении гк\

г) нагреватель термопреобразователя с добавочным сопротивлением переключают в цепь постоянного тока (переключатель П в положении 2);

д) напряжение постоянного тока регулируют так, чтобы получить ту же т. э. д. с., которая была зафиксирована на переменном токе, т. е. добиваются того, чтобы при неизменном значении сопротивления гр показание гальванометра Г было нулевым;

е) с помощью потенциометра постоянного тока и делителя напряжения ДН измеряют полученное напряжение.

Действительное значение напряжения, соответствующее данному показанию прибора, вычисляется по п. 26.

  • 40. Поверка вольтметров повышенной частоты с конечным значением шкалы, превышающим 300 в, проводится по схеме на рис. 8.

Поверяемый прибор включается параллельно первичной обмотке образцового трансформатора напряжения, аттестованного при гой частоте и в том диапазоне напряжений, при которых поверяется вольтметр.

К потенциометру

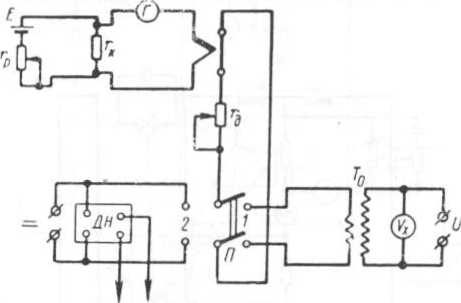

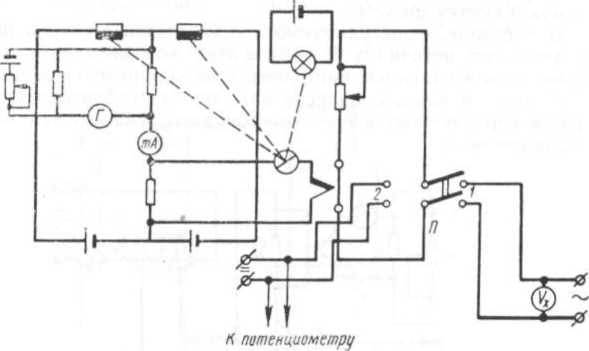

Рис. К. Схема поверки вольтметров конечным значением шкалы, превышающим 300 в термоэлектрическим методом

При переключателе П в положении 1 нагреватель термопреобразователя с последовательно включенным добавочным сопротивлением гд включается во вторичную цепь образцового трансформатора напряжения. Добавочное сопротивление га выбирается в соответствии с поминальным вторичным напряжением трансформатора.

Порядок поверки тот же, что в п. 39.

Действительное значение напряжения, соответствующее данному показанию прибора, определяется путем умножения значения, полученного по формуле, приведенной в п. 26, на действительное значение коэффициента трансформации трансформатора напряжения.

  • 41. Поверка вольтметров с конечным значением шкалы, меньшим 0,5 е, и милливольтметров может проводиться с помощью термоэлектрических компараторов с фотокомпенсационными усилителями по схеме на рис. 9.

Поверяемый вольтметр включается параллельно образцовому безреактивному сопротивлению г0, значение этого сопротивления выбирается таким, чтобы при токе примерно в 19£раз меньшем 4 Инструкция 184—62                                                                 J5

номинального для данного термопреобразователя падение напря жения на нем было равно конечному значению шкалы прибора.

Порядок поверки:

а) операции те же, что в п. 39;

б) операции те же, что в п. 39;

в) операции те же, что в п. 39;

г) нагреватель термопреобразователя включают в цепь постоянного тока (переключатель П в положении 2);

д) напряжение постоянного тока регулируют так, чтобы по лучить ту же т. э. д. с., которая была зафиксирована па переменном токе;

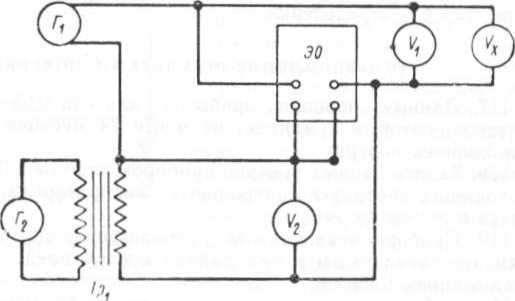

Рис. 9. Схема поверки милливольтметров и вольтметров с конечным значением шкалы меньшим 0,5 в термоэлектрическим методом

е) с помощью потенциометра постоянного тока измеряют падение напряжения на образцовой катушке сопротивления гой.

Если отношение сопротивления цепи вольтметра и сопротивление г0 более 5000, то действительное значение напряжения С/д, соответствующее данному показанию поверяемого прибора, будет

Если указанное отношение лежит в пределах 10004-5000, то

  • 42. Поверка вольтметров при отношении сопротивления цепи вольтметра к сопротивлению Го менее 1000 может проводиться по схеме на рис. 10.

Порядок операции тот же, что в п. 39.

Действительное значение напряжения Ud, соответствующее данному показанию поверяемого прибора, будет равно показанию потенциометра постоянного тока.

Рис. 10. Схема поверки милливольтметров термоэлектрическим методом

Поверка амперметров
  • 43. Поверка амперметров с конечным значением шкалы от

10 ма до 10 а проводится термоэлектрическим методом по схеме на рис. 11.

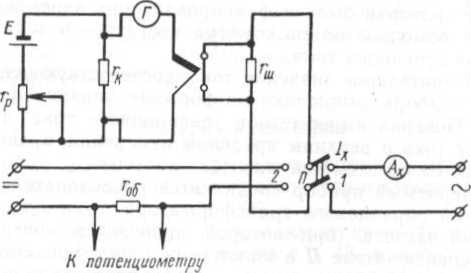

Рис. 11. Схема амперметров с конечным значением шкалы от 10 ма до 10 а термоэлектрическим методом

Номинальный ток шунта должен быть равен номинальному току поверяемого прибора или может превышать его не более чем на 25%.

  • 44. Порядок поверки:

а) поверяемый амперметр и шунтированный нагреватель преобразователя включают в цепь переменного тока (переключатель П в положении /);

б) регулируя ток, устанавливают указатель прибора на поверяемую отметку шкалы;

в) с помощью регулируемого сопротивления гр в цепи вспомогательного источника Е добиваются компенсации т. э. д. с. преобразователя падением напряжения на сопротивлении гк\

г) шунтированный нагреватель термопреобразователя компаратора переключают в цепь постоянного тока (переключатель П в положении 2);

д) регулируют постоянный ток так, чтобы получить ту же т.э. д. с., которая была зафиксирована при переменном токе;

е) с помощью потенциометра постоянного тока измеряют значение полученного тока.

Действительное значение тока, соответствующее данному показанию прибора, вычисляют по формуле, указанной в п. 29.

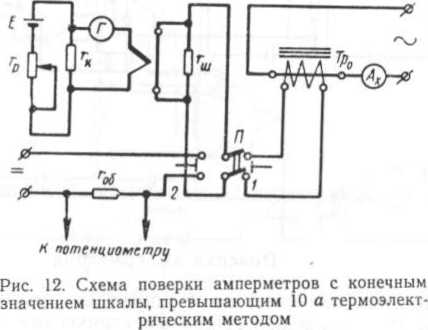

  • 45. Поверка амперметров переменного тока для повышенной частоты тока с верхним пределом измерения, превышающим 10 а, проводится по схеме на рис. 12.

Поверяемый прибор соединяется последовательно с первичной обмоткой образцового трансформатора тока Тр0, аттестованного при той частоте, при которой проводится поверка амперметра. При переключателе П в положении / шунтированный нагреватель термопреобразователя включается в цепь вторичной обмотки образцового трансформатора. Шунт к нагревателю термопреобразователя выбирается в соответствии с номинальным вторичным током трансформатора. Конструкция переключателя П должна обеспечивать замыкание накоротко вторичной обмотки трансформатора при отключении цепи шунтированного нагревателя.

Порядок поверки тот же, что в п. 44.

Действительное значение тока, соответствующее данному показанию прибора, определяется путем умножения значения, полученного по формуле, указанной в п. 29, на действительный коэффициент трансформации образцового трансформатора.

  • 46. Поверка приборов с конечным значением шкалы, меньшим 10 ли; (до 20 мка), проводится по схеме на рис. 13.

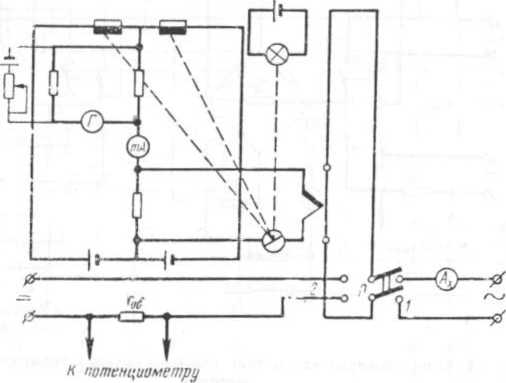

Рнс. 13. Схема поверки амперметров с конечным значением шкалы меньшим 10 ма (до 20 мка) термоэлектрическим методом

Поверяемый прибор Ах включается в цепь переменного тока и при переключателе П в положении / последовательно с ним включается нагреватель термопреобразователя.

Порядок поверки тот же, что в п. 44.

Поверка ваттметров
  • 47. Поверка ваттметров термоэлектрическим методом проводится по схеме на рис- 14 при помощи термоэлектрического компаратора мощности.

  • 48. Выбор шунта гшдля термоэлектрического компаратора мощности проводится в соответствии с п. 43, а выбор добавочного сопротивления — по номинальному напряжению поверяемого прибора.

Порядок поверки ваттметров при коэффициенте мощности, равном единице (cosq>=l):

а) включают поверяемый ваттметр Wx и нагреватели термопреобразователей с шунтом и добавочным сопротивлением в цепь переменного тока (переключатели П\ и /72 в верхнем положении);

б) регулируют напряжение источника питания так, чтобы оно стало равным номинальному напряжению ваттметра; контролируют напряжение по вольтметру V:

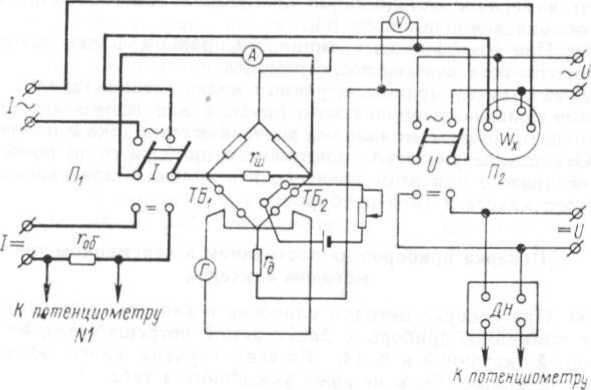

Рис. 14. Схема поверки ваттметров при 0,5<cos'f<l термоэлектрическим методом

в) по показаниям амперметра А устанавливают ток, равный номинальному току ваттметра;

г) сохраняя ток и напряжение равными номинальным значениям, изменяют угол сдвига фаз между током и напряжением до тех пор, пока cosqp не станет равным единице, т. е. пока указатель поверяемого ваттметра не установится на крайнюю отметку шкалы;

д) с помощью регулируемого сопротивления гр в цепи вспомогательного источника Е добиваются компенсации разности т. э. д. с. двух преобразователей ТБ\ и ТБ2 падением напряжения на сопротивлении гк;

е) нагреватели термопреобразователей с шунтом и добавочным сопротивлением включают в цепь постоянного тока (переключатели П\ и /72 в нижнем положении);

ж) регулируют напряжение постоянного тока до тех пор, пока оно не станет равным номинальному, точное значение напряжения 20

постоянного тока должно измеряться с помощью потенциометра № 2;

з) регулируя постоянный ток, устанавливают значение т. э. д. с., которое было зафиксировано на переменном токе;

и) измерение мощности на постоянном токе проводится в порядке, описанном в пп. 32, 33.

  • 49. Ваттметры с номинальным значением costp меньшим единицы поверяются при номинальных значениях costp и напряжения и при токах, соответствующих числовым отметкам шкалы прибора.

  • 50. Установка номинального значения коэффициента мощности проводится по поверяемому ваттметру при номинальных напряжении и токе.

N2

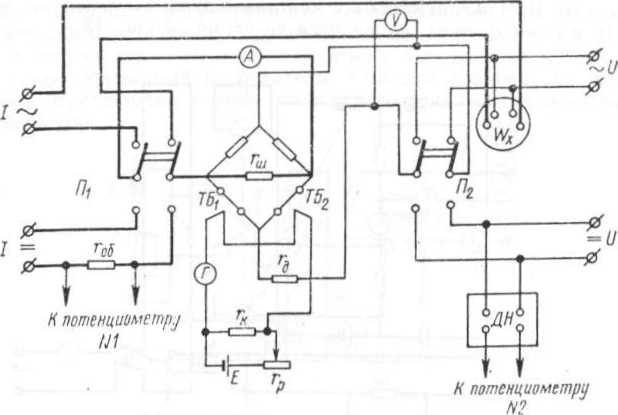

Рис. 15. Схема поверки ваттметров при 0,1 ■*» cos<( ; 0,5 термоэлектрическим методом

  • 51. Ваттметры с номинальным коэффициентом мощности меньшим 0,5 поверяют по схеме на рис- 15, в которой один из термопреобразователей выполнен с двумя нагревателями. По дополнительному нагревателю пропускают вспомогательный постоянный ток.

Порядок поверки:

а) операции те же, что в п. 48;

б) операции те же, что в п. 48;

в) операции те же, что в п. 48;

г) сохраняя ток и напряжение равными номинальным значениям, изменяют угол сдвига фаз между током и напряжением до тех пор, пока coscp не станет равным номинальному, т. е. пока стрелка поверяемого ваттметра не установится на крайнюю отметку шкалы;

д) регулируют силу тока в цепи дополнительного нагревателя до тех пор, пока ток в цепи встречно включенных термопар не станет равным нулю;

е) ставят переключатели П\ и /72 в нижнее положение;

ж) регулируют напряжение постоянного тока до тех пор, пока оно не станет равным номинальному, точное значение напряжения постоянного тока должно измеряться с помощью потенциометра № 2;

з) регулируют постоянный ток до тех пор, пока при неизменном токе в дополнительном нагревателе не добьются отсутствия тока в цепи термопар;

и) измерение мощности на постоянном токе проводится в порядке, описанном в пп. 32, 33.

  • 52. При коэффициенте мощности, равном нулю, поверяются ваттметры всех классов после ремонта.

Коэффициент мощности, равный нулю, устанавливается по нулевому показанию образцового прибора или термоэлектрического компаратора при номинальных значениях силы тока и напряжения.

Отклонение указателя поверяемого прибора от нулевой отметки не должно при этом превосходить величин, допускаемых для данного класса и типа приборов.

Поверка приборов на постоянном и переменном токе методом сличения

  • 53. При поверке методом сличения в качестве образцовых следует применять приборы с допускаемой погрешностью, не превышающей указанной в п. 14. Во всех случаях класс образцового прибора должен быть не ниже указанного в табл. 3.

Таблица 3

Класс поверяемого прибора

Класс образцового прибора

без введения поправок

с введением поправок

0,5

0.1

0.2

1,0

0,2

1,5

0,2

0.5

2.5

0,5

1,0*

4,0

0,5

1,5*

  • 54. Поверка амперметров, вольтметров, ваттметров и варметров методом сличения проводится, как правило, на переменном

1 Применение приборов классов 1,0 и 1,5 в качестве образцовых допущено, в виде исключения при поверке приборов на переменном токе повышенной частоты и приборов с малыми пределами измерения. токе. На постоянном токе поверяют приборы, предназначенные только для постоянного тока, или для постоянного и переменного, если отсутствуют соответствующие образцовые приборы переменного тока (см. п. 15).

  • 55. При поверке приборов магнитоэлектрической системы на постоянном токе в качестве образцовых должны применяться приборы этой же системы и приборы электродинамической или электромагнитной систем при поверке приборов всех других систем (кроме магнитоэлектрической).

Допускается применение приборов магнитоэлектрической системы в качестве образцовых для поверки приборов других систем, если источником питания являются аккумуляторные или гальванические батареи.

  • 56. В качестве образцовых приборов, применяемых для поверки методом сличения, нужно выбирать такие приборы, вариация показаний которых не превышает половины допускаемой погрешности.

  • 57. Конечные значения шкал образцовых и поверяемого приборов должны отличаться, не более чем на 25%. Если отсутствуют образцовые приборы с соответствующим пределом измерения, может быть выбран прибор с более высоким пределом измерения, но по своему классу он должен быть соответственно более точным.

В этом случае для выбора образцового прибора можно пользоваться следующими формулами:

а) образцовым прибором пользуются без учета поправок:

б) образцовым прибором пользуются с учетом поправок:

где и .4„ — соответственно конечные значения шкалы поверяемого и образцового приборов:

А'п и Л„ — численные обозначения классов поверяемого и образцового приборов.

  • 58. Частота переменного тока при поверке должна равняться указанной на приборе; при отсутствии этого указания поверка проводится при частоте 50 гц.

Если на шкале указан диапазон частот, определять основную погрешность можно при любой частоте этого диапазона.

Приборы, в отношении которых известно, что изменение показаний для двух крайних частот относительно средней частоты диапазона не превосходит ’/з Л„. где Кп число, обозначающее класс прибора, рекомендуется поверять в зависимости от вида прибора на постоянном или переменном токе частотой 50 гц. Определение погрешностей во всей номинальной области частот для таких приборов, выполняемое с помощью компараторов или образцовых 5 Инструкция 184—62                                                                23 приборов для соответствующих частот, рекомендуется производить только при государственных испытаниях.

Приборы, в отношении которых поверочные органы не располагают данными об изменении их частотной погрешности или для которых эти изменения больше Чз , следует поверять при двух предельных значениях частоты.

  • 59. При поверке переносных приборов, за исключением электронных и термоэлектрических приборов классов 1,0-4-4,0, их предварительный прогрев не требуется.

Термоэлектрические приборы классов 1,0^4,0 должны быть подвергнуты предварительному нагреву номинальным током пли напряжением в течение 5 мин. Электронные приборы должны поверяться после того, как они были подвергнуты нагреву при номинальном напряжении источника питания в течение времени, указанного в инструкции по эксплуатации.

60- Щитовые приборы должны поверяться после того, как они в течение 15 мин находились под номинальной нагрузкой.

  • 61. С разрешения Государственного комитета стандартов, мер и измерительных приборов СССР допускается при определении основной погрешности при выпуске из производства предварительный нагрев приборов не производить, внося соответствующие поправки.

Приборы, изменение показаний которых при длительном включении не превышает 'Is основной погрешности, предварительному нагреву могут не подвергаться.

  • 62. Приборы, предназначенные для кратковременной или повторно-кратковременной работы, должны поверяться сразу после включения без предварительного нагрева.

Поверка амперметров и вольтметров
  • 63. Поверка амперметров и вольтметров методом сличения с образцовыми проводится по схемам на рис. 16—21.

    Рис. 16                                Рис. 17.

    Схемы поверки амперметров методом сличения

  • 64. Действительные значения силы тока 1д по показаниям об разцовых амперметров при непосредственном их включении по схеме на рис. 16 вычисляются по формуле:

= (а А) а.

Допускается вычисление значения поправки Дп к показаниям

поверяемого прибора по формуле:

без определения действительного значения

Д„ = п (а 4- А) - «„ .

В формулах приняты следующие обозначения:

С„/ — номинальная цена деления шкалы образцового прибора в амперах на деление;

а — отсчет по шкале образцового прибора в делениях шкалы;

Л — поправка образцового прибора в делениях для данной отметки шкалы;

«п—показание поверяемого прибора в делениях шкалы, и— а"м

“   7 —отношение чисел деления шкал поверяемого апи, и об

разцового ап приборов, соответствующих их конечным отметкам.

  • 65. Действительное значение силы тока 1д, определяемое по показаниям образцового амперметра, представляющего собой мил-

    Рис. 18. Схема поверки вольтметров методом сличения

Рис. 19. Схема поверки вольтметров методом сличения

ливольтметр с взаимозаменяемым шунтом (рис. 17), вычисляется по формуле:

1д = С|1И ' <а + д> . ю-з я,

Гшв

где С ни—номинальная цена деления шкалы образцового милливольтметра в милливольтах на деление;

а — отсчет по шкале образцового прибора в делениях;

А—поправка милливольтметра в делениях для данной отметки шкалы;

гш(3—действительное значение сопротивления шунта в ом

  • 66. Действительное значение напряжения по показаниям образцового вольтметра (рис. 18) определяется по формуле:

= (а 4* Д) в.

где СMv номинальная цена деления шкалы образцового вольтметра в вольтах на деление;

и — отсчет по шкале образцового прибора в делениях шкалы;

Д—поправка образцового прибора в делениях для данной отметки шкалы.

Допускается значение поправки Дп к показаниям поверяемого прибора вычислять без определения действительного значения по той же формуле, что дана в п. 64.

  • 67. Действительное значение напряжения, определяемое по показаниям образцового вольтметра, включаемого с отдельным добавочным сопротивлением (рис. 19), вычисляется по формуле:

£7d = C.„(« + A) ‘

г пр

где CHt. — номинальная цена деления шкалы образцового вольтметра в вольтах на деление;

а — отсчет по шкале образцового прибора в делениях;

Д—поправка образцового вольтметра в делениях для данной отметки шкалы;

г|1р — действительное значение сопротивления образцового прибора в ом;

гддействительное значение добавочного сопротивления в ом.

  • 68. При включении образцовых приборов через трансформаторы тока или напряжения (рис. 20 и 21) действительное значение первичного тока 1д или напряжения Ud вычисляется по формулам:

    Рис. 20. Схема поверки амперметра методом сличения

    Рис. 21. Схема поверки вольтметров методом сличения

/в = Сн,.(« + Д/).

где Сн/, С ио — номинальная цена деления шкал образцового амперметра или вольтметра соответственно;

Л7, Kvноминальные коэффициенты трансформации измерительных трансформаторов;

// , fv погрешности коэффициентов трансформации трансформаторов тока или напряжения в процентах.

А/ , А.., — поправка в делениях шкалы для амперметра и вольтметра соответственно.

  • 69. В формулах (пп. 64—68) могут не учитываться погрешности образцовых приборов и вспомогательной аппаратуры, если эти погрешности не превосходят ’/s допускаемой погрешности поверяемого прибора.

  • 70. Поверка вольтметров, предназначенных для переменного тока частоты 50 гц при сильно отличающихся пределах измерения поверяемого и образцового приборов проводится по схеме на рис. 22, предназначенной для случая, когда конечное значение шкалы образцового прибора <40 больше поверяемого .

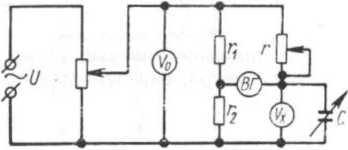

Рис. 22. Схема поверки вольтметров, предназначенных для переменного тока частоты 50 гц. при различных конечных значениях шкал поверяемого и образцового приборов

Сопротивления г} и г2, из которых составлен точный делитель напряжения, должны быть подобраны так, чтобы

Га _ Ах

Гх + Га 40

Регулируя переменное сопротивление г и емкость С, добиваются нулевого отклонения вибрационного гальванометра; при этом действительное значение напряжения на зажимах вольтметра Uд будет равно напряжению на сопротивлении Гг и может быть вычислено по формуле: где U„—показание образцового вольтметра.

Если учитываются поправки к показаниям образцового прибора п погрешность сопротивлений делителя, то действительно» значение вычисляется по формуле:

Ud = Снг(« + А)

''гд

rid + г

где CHV номинальная цена деления образцового вольтметра в вольтах на деление;

и — показание в делениях шкалы;

А—поправка образцового вольтметра в делениях для данной отметки шкалы;

, г—действительное значение (по свидетельству) образцовых сопротивлений г, и г2 на переменном токе.

Если конечное значение шкалы поверяемого вольтметра больше, чем верхний предел образцового, то приборы нужно поменять местами. Тогда действительное значение напряжения будет:

^=у0.!1±Г’

2

ИЛИ

М, = Сно(« + Д) •         •

2d

В качестве сопротивления г служит обычный реостат, сопротивление которого

Значение емкости, служащей для компенсации реактивности вольтметра, определяется по формуле:

где ro, Lv соответственно сопротивление в омах и индуктивность в генри вольтметра, имеющего меньший предел измерения.

  • 71. Амперметры с отдельными шунтами следует при поверке соединять теми же проводниками, которыми они будут соединяться при эксплуатации, или проводниками, имеющими такое же сопротивление.

  • 72. Когда в цепи потенциальных проводников нет встроенных в шунт добавочных сопротивлений, допускается раздельная поверка милливольтметров и отдельных шунтов, причем милливольтметр поверяется методом сличения с образцовым, а шунт— в соответствии с п. 100 инструкции.

Поверка миллиамперметров переменного тока

  • 73. Поверка миллиамперметров, предназначенных для переменного тока частоты 50 гц, при различных конечных значениях шкал поверяемого и образцового приборов проводится по схеме на рис. 23-

Значения образцовых сопротивлений г2 и гз (измерительных катушек сопротивления) выбираются из соотношения-^-^ , Д г где Ао и конечные значения шкал образцового и поверяемого приборов, причем указанное соотношение должно выдерживаться с погрешностью не более 25%.

После установки стрелки прибора Аг на поверяемую отметку шкалы (сопротивлением г() производится уравнивание напряжений на сопротивлениях г? и г3 при помощи регулирующего устройства РА' и фазорегулятора ФР до тех пор, пока ток в вибрационном гальванометре ВГ не уменьшится до нуля.

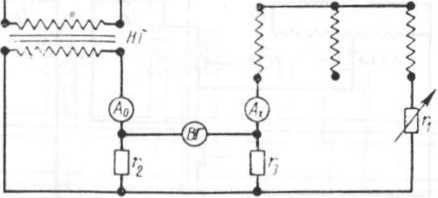

Рис. 23. Схема поверки милливольтметров, предназначенных для переменного тока частоты 50 гц при различных конечных значениях шкал поверяемого и образцового приборов

Действительное значение тока определяется по формуле:

где /0 — действительное значение тока, измеряемого образцовым прибором.

Поверка киловольтметров переменного тока

  • 74. Поверка киловольтметров переменного тока проводится после испытания прочности изоляции первичной цепи трансформатора, питающего осветитель каждого прибора, по отношению к корпусу. Испытательное напряжение должно прикладываться между закороченными входами цепи осветителя и корпусом прибора. Условия испытания приведены в пп. 106—109.

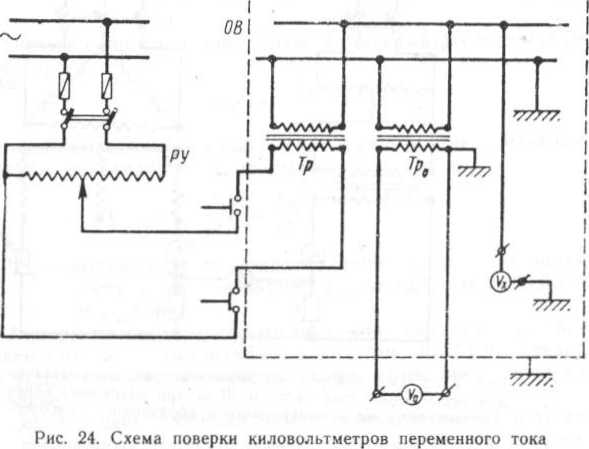

Схема включения приборов при поверке дана на рис. 24.

На схеме приняты следующие обозначения:

РУ — регулирующее устройство;

ОВ — защитное ограждение установки высокого напряжения:

Тр — повышающий трансформатор;

Гр 0—образцовый трансформатор напряжения;

V,— поверяемый прибор;

Vo — образцовый прибор.

Действительное значение напряжения определяется по формуле, приведенной в п. 68.

Примечание. При проведении поверки должны строго соблюдаться правила техники безопасности Все соединения с контуром заземления должны быть выполнены надежно.

Поверка ваттметров и варметров

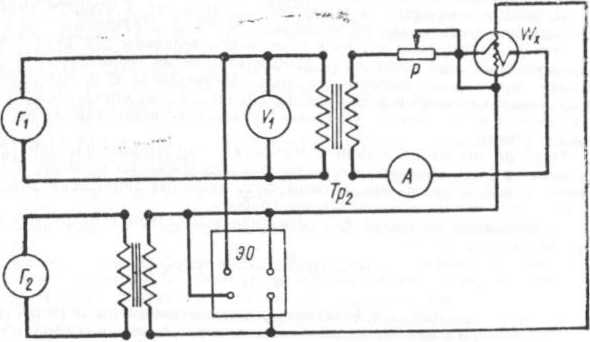

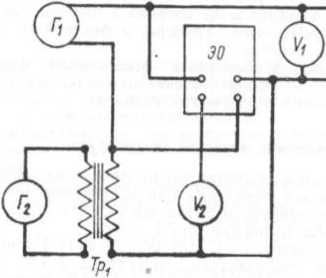

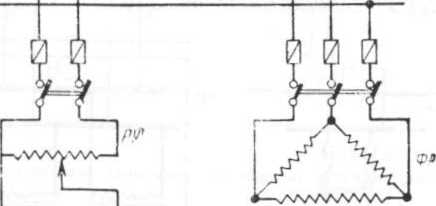

  • 75. Схемы поверки ваттметров и варметров приведены на рис. 25—33.

Формулы для определения действительных значений мощности в зависимости от схемы включения даны в графе 8 сводной табл. 4. Условия, при которых поверяются ваттметры и варметры методом сличения, указаны в пп. 53—62.

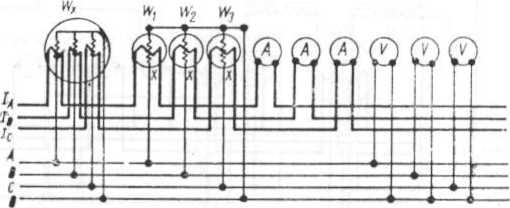

76- Определение погрешности трехфазных ваттметров и вар-

ЗО

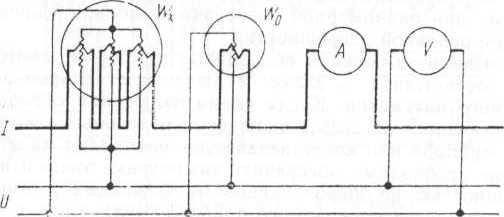

Рис. 2о                               Рис. 26

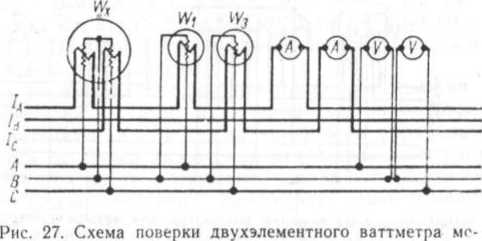

Схемы поверки однофазных ваттметров методом сличения

тодом сличения

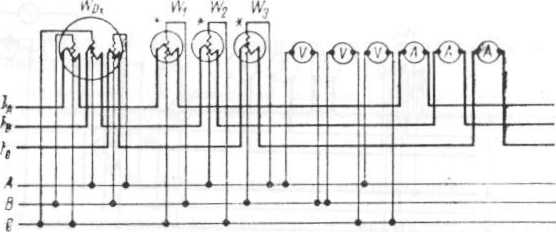

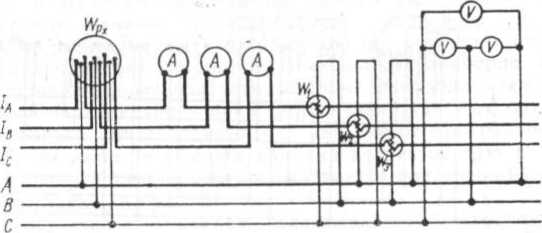

Рис. 28. Схема поверки трехэлементного варметра по трем ваттметрам методом сличения

J

<

Рис. 30. Схема поверки ваттметра для четырехпроводной сети по трем ваттметрам методом сличения

Рис. 31. Схема поверки трехэлементного варметра по трем образ новым ваттметрам

метров с двумя или тремя измерительными элементами проводится при равномерной нагрузке фаз по схемам на рис. 27—31.

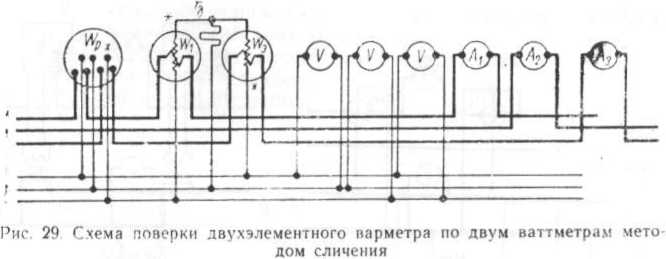

Примечание. При поверке ваттметров по схеме на рис. 29 используются два ваттметра класса 0,5 и одно сопротивление Гд класса 0,2. Сопротивления параллельной цепи ваттметров г0 могут отличаться не более чем на 0,2%. В противном случае будет иметь место погрешность, выраженная в процентах, равная

Д = 0,2 (а + Ь) + 0,3 (в — b) ctgcp.

где а и b отклонения в процентах сопротивлений и и г2 параллельной цепи ваттметров IV, и г от г$ . Отклонения а и b считаются положительными, если значения г, и Гг превышают г$.

  • 77. Кроме того, проводится дополнительная поверка для одной отметки шкалы при неравномерной нагрузке, при номинальном коэффициенте мощности и следующих условиях:

а) для щитовых приборов при токе 50% от номинального в одном элементе и при номинальном токе в остальных элементах;

б) для переносных приборов при токе равном нулю в одном элементе и при номинальном токе в остальных. Изменение показаний приборов при неравномерной нагрузке по сравнению с показаниями при равномерной нагрузке не должно превышать допускаемой основной погрешности.

  • 78. Схема включения образцовых приборов должна, как правило, соответствовать схеме включения отдельных элементов поверяемого ваттметра. Когда схема включения образцовых приборов отличается от схемы включения отдельных элементов поверяемого прибора или когда неизвестно, совпадают ли эти схемы, при поверке необходимо обеспечить симметрию токов и напряжения с погрешностью, не превосходящей 'А Лп%, где Кп численное обозначение класса поверяемого прибора. Величиной ’/з Ап % следует руководствоваться при выборе контрольных амперметров и вольтметров.

  • 79. При поверке многоэлементных ваттметров, предназначенных для измерения активной мощности, вместо указанного в п. 87 может быть применен метод, при котором не требуется большого числа образцовых ваттметров и контрольных приборов. В этом случае соединяют последовательно токовые цепи многоэлементного ваттметра и параллельно — цепи напряжения. При этом создаются условия поверки многоэлементных ваттметров при равномерной нагрузке без учета взаимного влияния элементов друг на друга.

Схема поверки двухэлементного ваттметра приведена на рис. 32, трехэлементного — на рис. 33.

При поверке по этим схемам максимальное отклонение ватг-Р метров при cos(p= I достигается при мощности, равной —— (где п

Ри номинальная мощность для данного предела измерения, п — число элементов поверяемого ваттметра).

  • 80. Для определения влияния отдельных элементов друг на друга (в двухэлементном ваттметре) следует в одном из элемен-|ов поверяемого двухэлементного ваттметра оставить включенным ’ок и выключить напряжение, а во втором выключить ток и оставить включенным напряжение. При номинальных значениях гока и напряжения определить смешение стрелки с нулевой отметки шкалы. Оно не должно превосходить допускаемого для прибора тайного класса при cosq? = I.

    1

    /---------' и

    jjf-

    г

    о

    О

    и

    ------------------------------------1

    к—------------------<

Рис. 32. Схема поверки двухэлементного ваттметра по одному образцовому ваттметру

Рис. 33. Схема поверки трехэлементного ваттметра по одному образцовому ваттметру

  • 81. При определении взаимного влияния отдельных элементов в трехэлементных ваттметрах оставляют включенным ток, равный номинальному, в том из элементов, к которому не прикладывается напряжение; в двух остальных элементах ток должен быть равен нулю, а напряжение должно быть равно номинальному. Элементы выбирают в соответствии с табл. 5.

Т а б л и ц а 5

Ток проходит II влемсн ге

Напряжение приложено к элементам

1

II, III

II

1, III

III

1, II

Примечание. Испытаниям по пп. 77, 80 и 81 следует подвергать только приборы, поверяемые при выпуске из производства и после ремонта.

  • 82. При поверке приборов классов 2,5 и 4,0 погрешности измерительных трансформаторов, через которые включены образцовые приборы, не учитываются. При поверке приборов всех других классов следует учитывать погрешности измерительных трансформаторов: при cos<p=l только погрешности коэффициентов трансформации, а при cos<p = 0,5 и угловые погрешности. Погрешности измерительных трансформаторов учитываются по формулам, приведенным в табл. 4.

Порядок и условия поверки
  • 83. Приборы всех классов точности, используемые в качестве рабочих, поверяются при одном направлении тока в приборе. Определяют погрешности два раза5:

а) при подводе стрелки к каждой поверяемой отметке со стороны больших значений (поверка «вниз по шкале»);

б) при подводе стрелки к каждой поверяемой точке со стороны меньших значений (поверка «вверх по шкале»),

  • 84. Погрешности iipneopoB определяют при каждом из двух измерений отдельно для поверки «вниз по шкале» и для поверки «вверх по шкале».

Ни одно из значений погрешности, полученное таким образом, не должно превосходить величины допускаемой погрешности для прибора данного класса точности.

  • 85. Приборы классов 0,0£ 4-0,5, служащие в качестве образцовых и снабжаемые таблицами поправок, поверяют при двух направлениях тока в приборе, причем при каждом направлении проводят поверку вниз и вверх по шкале (всего четыре раза).

Вычисляют два ряда погрешностей:

а) для двух поверок «вниз по шкале», причем для каждой отметки берется среднее арифметическое из двух значений, полученных при разных направлениях тока в приборе;

б) для двух поверок «вверх по шкале», причем для каждой отметки берется среднее арифметическое из двух значений, полученных при разных направлениях тока в приборе.

Ни одно из значений этих двух рядов погрешностей не должно превышать допускаемой погрешности.

  • 86. Поправки определяют для каждой отметки по среднему арифметическому из чегырех значений, указанных в предыдущем пункте.

  • 87. Для приборов магнитоэлектрической системы изменение направления тока, служащее для исключения внешних магнитных полей, заменяется изменением положения прибора путем поворота его на 180° в горизонтальной плоскости.

  • 88. При поверке приборов класса 0,5 на переменном токе метолом сличения перемена направления тока производится одновременно как для поверяемого, так и для образцового приборов.

  • 89. Вариация определяется как разность действительных значений измеряемой величины при одном и том же показании прибора или как разность показаний прибора при одном и том же значении измеряемой величины, в том и другом случае при неизменной полярности и с соблюдением условий п. 91.

Вариация определяется в процессе определения основной погрешности.

  • 90. Основная погрешность определяется для каждой числовой отметки шкалы поверяемого прибора.

  • 91. При определении основной погрешности, вариации и невозвращения указателя к нулевой отметке шкалы должны быть соблюдены следующие условия:

а) все влияющие величины должны иметь нормальные значения (согласно табл. 6).

Приборы переменного тока, имеющие номинальную область частот, поверяются при двух значениях частоты Л и /г. причем

Л = У7н -А; Л ~А>

где A- f к- нижняя и верхняя границы номинальной области частот;

б) прибор должен быть установлен в рабочее положение; если рабочее положение не указано, переносные приборы поверяются при горизонтальном положении, а щитовые—при вертикальном;

в) указатель прибора, установленный корректором до предварительного нагрева (если таковой предусмотрен), не должен во время поверки вновь устанавливаться на эту отметку.

Приборы, снабженные регулировочными приспособлениями, должны быть предварительно отрегулированы в соответствии с правилами пользования6;

г) приборы, градуированные с калиброванными проводами, должны поверяться совместно с последними. Приборы, градуированные с определенным сопротивлением соединительных проводов, должны поверяться совместно с замещающим сопротивлением, равным указанному на шкале прибора;

д) ваттметры должны поверяться при номинальном напряжении и номинальном коэффициенте мощности;

е) ферромагнитные массы и внешние магнитные поля (кроме земного магнитного поля), а также влияние прибора на прибор практически должны отсутствовать; если на приборе есть условный знак (стрелка), указывающий положение прибора в земном магнитном поле, то прибор следует установить таким образом, чтобы эта стрелка была направлена по магнитному меридиану;

ж | электростатические приборы должны поверяться. дрищряк-г и чес ко м отсутствии внешних электрических полей.

Таблица 6 Нормальные значения влияющих величин

Влияющая величина

Нормальное значение

для приборов классов

0.052-0,5

для приборов классов

1.02-4,0

Рабочее положение

Указанное на шкале ±1°±0,2’ | ±2°

Если указания отсутствуют — любое положение

Температура

Указанное на шкале

±2°С        |         ±5°С

Если указания отсутствуют

от +18 до +22°С   |   от +15 до +25°С

Напряжение

Указанное на шкале

±2% | ±2%

Частота

Указанное на шкале

±2% | ±2%

Если указания отсутствуют

49—51 гц         I         49—51 гц

Форма кривой тока или напряжения

Синусоидальное искажен: 5%

1%«

с коэффициентом гя не более

5%

2%’

Коэффициент переменной составляющей постоянного тока или напряжения

Не более

1%

Не более

3%

  • 92. По окончании поверки следует отметить положение стрелки, которое она займет после плавного уменьшения измеряемой величины до нуля. Для приборов, устойчивых к механическим воздействиям, миниатюрных и малогабаритных, приборов с углом шкалы более 120° и приборов с подвижной частью на растяжках смещение от нуля не должно превосходить значения, определяемого по формуле:

  • 1 Для приборов с подвижной частью на подвесе — в пределах чувствительности уровня поверяемого прибора,

  • 2 Для электронных и выпрямительных приборов.

f те / — длина шкалы, мм;

К — численное обозначение класса прибора.

Для всех остальных приборов смещение от нуля не толжно '■|и восходить половины указанного значения.

  • 93. Когда определяются поправки или погрешности многопре тельных вольтметров или ваттметров классов 0,1; 0,2 и 0,5 компенсационным методом на постоянном токе или термоэлектричс ским методом на переменном токе частоты 50 гц, можно производить непосредственные измерения не на всех пределах измерения, гели изменение пределов измерения осуществляется при помощи изменения внутреннего добавочного сопротивления. В этом случат при пределах измерения по напряжению не ниже 3 в множитель определяется по формуле:

vie ■ действительное значение сопротивления прибора тля предела измерения, при котором поверяются все числовые отметки:

— действительное значение сопротивления прибора для предела измерения, для которого определяется множитель: С|. С; — номинальная цена деления шкалы для первого и второго пределов измерения-

Поправки того предела измерения, для которого определен множитель К, определяются по формуле:

Д, =Д1+(/С-1)а| ,

где Д2 — поправка в делениях шкалы для точки а на гом пределе измерения, для которого известно значение множителя К;

А; — поправка в делениях шкалы для точки а на том пределе измерения, на котором проведена поверка на всех числовых отметках шкалы и по отношению к которому определен множитель К.

  • 94. Когда определяют погрешности многопредельных амперметров. вольтметров и ваттметров, можно проводить непосредственную поверку на всех числовых отметках шкалы лишь на одном пределе измерения, а на остальных пределах измерения можно провести поверку на двух числовых отметках шкалы: на конечном значении шкалы и на отметке, в которой можно ожидать наибольшей погрешности.

Числовая отметка, на которой можно ожидать наибольшую по грешность, определяется следующим образом.

Исходя из таблицы погрешностей уу, полученных на всех числовых отметках одного предела измерения, подсчитывают ожидаемые погрешности у2 на тех же числовых отметках другого предела измерения по формуле:

зк

где yKl; тк2 — погрешности на конечной отметке шкалы для первого и второго пределов измерения соответственно;

А; Анзначения измеряемой величины для данной и конечной отметки шкалы соответственно.

Наименее благоприятной на втором пределе измерения будет отметка, для которой по вышеприведенной формуле будет получено наибольшее абсолютное значение погрешности уг-

Для каждой из этих отметок шкалы вычисляется отношение— (где В2 — действительное значение измеряемой величины, полученное для этого предела измерения и выраженное в делениях шкалы; Bi—действительное значение измеряемой величины, полученное на этой же отметке шкалы для предела измерения, который поверялся на всех числовых отметках шкалы, также выраженное в делениях шкалы).

Если полученные таким образом значения множителя для обеих отметок шкалы отличаются менее чем на '/з Ап °/о (где Кп численное обозначение класса поверяемого прибора), то определяется поправочный множитель для данного предела измерения как среднее арифметическое из полученных двух значений. Если же эти расхождения превосходят ’/з Лп%, то определение поправочного множителя не допускается и прибор следует поверить на всех числовых отметках, а также и на этом пределе измерения.

О соответствии прибора его классу точности можно судить, применяя вышеприведенную формулу для определения поправки через множитель Л.

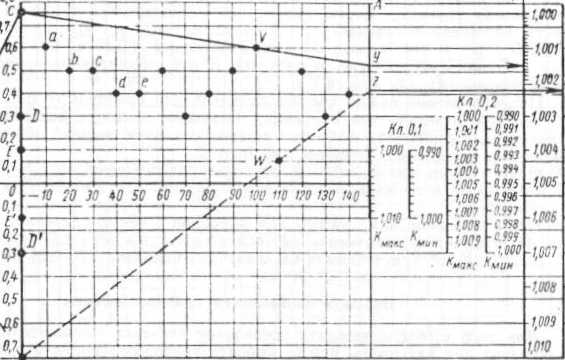

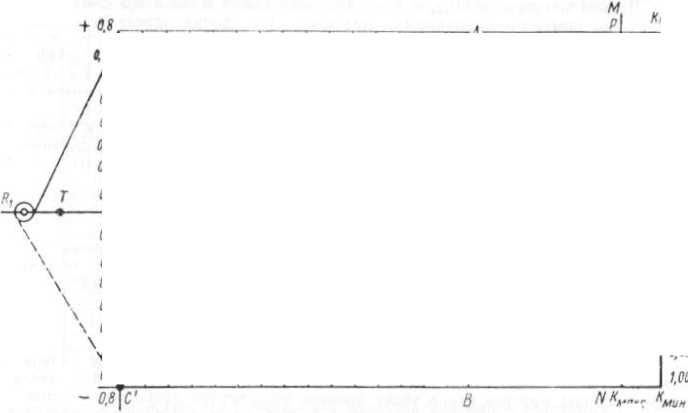

  • 95. Можно определять соответствие многопредельного прибора классу точности с помощью приспособлений, указанных в схемах приложения 2.

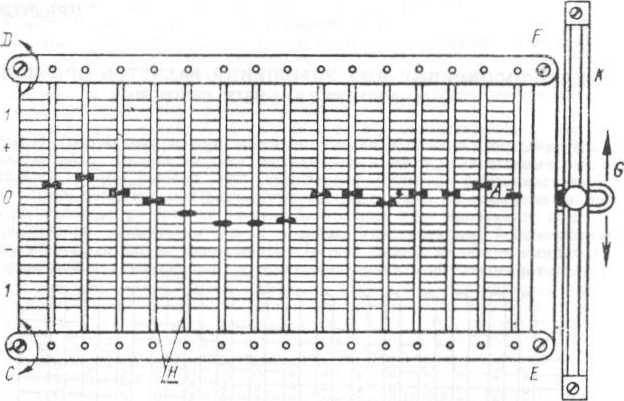

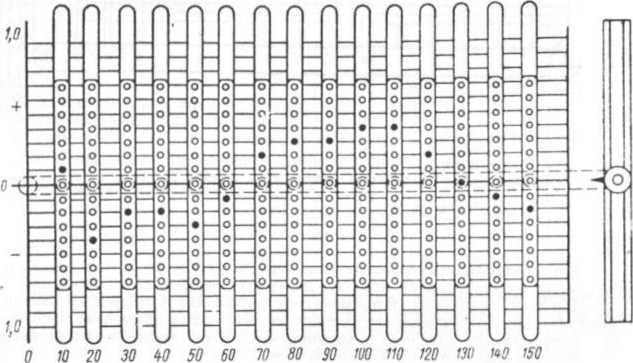

  • 96. В том случае, когда применяется приспособление, указанное в приложении 4, поверка прибора на одном из пределов измерения проводится полностью, а на других пределах измерения — на двух числовых отметках шкалы: на конечной и на той отметке, где предполагается наибольшая погрешность.

Устанавливается приспособление по конечной отметке шкалы. Если погрешность, полученная при помощи приспособления, для второй точки отличается от полученной непосредственной поверкой больше чем на ’/з допускаемой погрешности, прибор следует поверить на всех числовых отметках шкалы каждого предела измерения.

  • 97. Прибор с несколькими пределами измерения признается годным, если погрешности его показаний для каждого предела измерения не превышают допускаемых значений в соответствии с классом точности.

  • 98. Определение изменения показаний, вызванных влиянием коэффициента мощности, должно производиться на двух отметках — на нулевой отметке и соответствующей примерно геометри-

39 ческой середине шкалы при исключении вариации и всех вышеперечисленных влияний, кроме определяемого.

Определение изменения показаний, как правило, производится без отдельных калибровочных шунтов, добавочных сопротивлений и измерительных трансформаторов.

99- При массовой поверке вновь изготовленных приборов то-пустимы (по специальному разрешению Государственного комитета стандартов, мер и измерительных приборов СССР) отдельные отступления и изменения по сравнению с указанным выше об шим порядком выполнения поверки или отдельных ее операций, связанные с особенностями условий поверки, возможной п необ холимой рационализации ее, применением специальной аппаратуры для поверки и пр.

ДОПОЛНИТЕЛЬНЫЕ ИСПЫТАНИЯ ПРИ ПОВЕРКЕ ПРИБОРОВ

Определение сопротивления приборов и их вспомогательных частей

  • 100. Измерение сопротивления приборов и их вспомогательных частей (шунтов и отдельных добавочных сопротивлений) производится способами, указанными в табл. 7.

Измерение сопротивления шунтов должно производиться после прогрева их током и достижения установившегося значения сопротивления шунта.

Таблица 7

Измеряемое сопротивление

Рекомендуемый способ измерения

Допустимая погрешность определения сопротивления

Сопротивление амперметра и последовательной цепи ваттметра и варметра любого класса

Сопротивление вольтметра, параллельной цепи ваттметра и варметра классов 1,04-4,0 и отдельных добавочных сопротивлений к ним

Сопротивление вольтметра, параллельной цепи ваттметра классов 0.1: 0.2 и 0,5 и отдельных добавочных сопротивлений к ним

Одинарный или двойной мост

Одинарный мост

Компенсационная установка или одинарный мост кл. 0,05

±1.0%

±'/5Кп%

Сопротивление шунтов на силу тока до 50а

Сопротивление шунтов на силу тока св. 50а

Компенсационная установка или двойной мост

Двойной мост или магнитный компаратор тока

±‘Mn% (Кп-число обозначающее класс точности прибора или добавочного устройства к ним)

ЧъКшЧош—численное обозначение класса шунта)

Примечание. Если а маркировке шунта указан номинальный ток прибора, то при измерении сопротивления шунта необходимо подключить к шунту прибор или сопротивление, равное гн==10—я~—,

•и—1 и

где /н— номинальный ток шунта, а:

Uи— номинальное падение напряжения, .ив:

iH номинальный ток потребления прибора.

  • 101. Отклонение действительного значения внутреннего сопротивления вольтметров и параллельных цепей ваттметров и варметров, включаемых с отдельными калиброванными добавочными сопротивлениями, выраженное в процентах, не должно отличаться от указанных на приборах значений на величину больше, чем на 0,5 численного обозначения класса прибора.

  • 102, Основная погрешность шунтов и добавочных сопротивлений при нагрузках 20 и 100% от номинальной не должна превышать значений, указанных в табл. 8.

Таблица 8

Класе вспомогательной части

Основная погрешность, ч

0,02

±0,02

0.05

±0.05

0,1

±0.1

0.2

±0.2

0,5

±0.5

1.0

±1.0

Основная погрешность для шунтов и добавочных сопротивлений выражается в процентах от номинальных значений их сопротивления.

Определение влияния наклона на показания приборов

  • 103. Приборы, снабженные уровнем, испытанию на наклон не подвергаются.

Испытание на влияние наклона приборов, нормальное рабочее положение которых указано на шкале, проводится следующим образом. Для числовой отметки, близкой к 50% от конечного значения шкалы, при нормальном положении прибора определяется действительное значение величины, измеряемой прибором. За действительное значение В принимается среднее арифметическое двух измерений: первого — при плавном увеличении измеряемой величины от нуля до данной отметки и второго — при уменьшении ее от конечного значения шкалы до той же отметки. Затем прибор наклоняют поочередно в каждую из четырех сторон и определяют в этих четырех положениях указанным способом действительные значения В\ для выбранной ранее отметки шкалы.

Изменение показаний р, обусловленное влиянием наклона прибора, определяется по формуле:

? = Д7Д| • юо%,

Лн

где Ан—конечное значение шкалы поверяемого прибора.

  • 104. Изменение показаний р прибора при отклонении его от указанного на нем рабочего положения в любом направлении не должно превышать значений, указанных в табл. 4 приложения 5 или в технических условиях, по которым прибор выпущен.

  • 105. Для приборов классов 0,5 г-4,0 влияние наклона можно определять также следующим образом: при неизменном значении измеряемой величины прибор наклоняют поочередно во все четыре стороны, наблюдая при этом изменение показания прибора.

Испытание электрической прочности изоляции

  • 106. Испытание электрической прочности изоляции приборов проводится, как правило, на переменном токе.

Испытание постоянным током проводится только при наличии на то особых указаний.

  • 107. Установка для производства испытаний на электрическую прочность изоляции должна иметь следующие основные технические характеристики:

а) мощность установки (на стороне высокого напряжения) должна соответствовать напряжениям, указанным в табл. 9.

Таблица 9

Испытательное напря-

Мощность установки, ква

женке, кв

(не менее)

От 0.5 до 3

0,25

Св. 3

0,5

б) регулировочное устройство должно допускать плавную регулировку напряжения от нуля до наибольшего значения испытательного напряжения;

в) конструкция установки должна обеспечивать надежный электрический контакт испытательного электрода с корпусом прибора;

г) форма кривой испытательного напряжения установок переменного тока должна быть такой, чтобы отношение амплитуды к действующему значению находилось в пределах 1,34—1,48;

д) в установке должны быть соблюдены все требования техники безопасности, предъявляемые к высоковольтным установкам;

е) при испытании постоянным током, преобразованным из переменного, коэффициент пульсации напряжения должен быть не выше 10%.

  • 108. Испытание электрической прочности изоляции прибора проводят следующим образом:

а) все зажимы прибора соединяются между собой проводниками и подключаются к высоковольтному выводу повышающего трансформатора, другой вывод которого должен быть соединен с корпусом прибора (или с металлическим экраном, который должен покрывать всю поверхность корпуса, если корпус прибора сделан из изолирующего материала);

б) регулировочное устройство установки ставится в начальное положение, соответствующее нулевому значению напряжения на повышающем трансформаторе;

в) установка включается под напряжение сети после принятия необходимых мер по технике безопасности. При помощи регулировочного устройства напряжение на трасформаторе повышается с такой скоростью, чтобы напряжение изменялось примерно от нуля до необходимого значения испытательного напряжения за время от 5 до 20 сек, и выдерживается в течение 1 мин. Значения испытательных напряжений указаны в табл. 2 или 5 приложения 5.

  • 109. Указанием на неудовлетворительное состояние изоляции прибора служит внезапное возрастание силы тока в низковольтной обмотке повышающего трансформатора или снижение напряжения на зажимах той же обмотки. Отклонение стрелки испытуемого прибора, дрожание ее или появление шума не указывают на неудовлетворительность изоляции прибора.

  • 110. Для ваттметров проводят дополнительное испытание электрической прочности изоляции между последовательными и параллельными цепями, если эти цепи не соединены постоянно между собой, а также между раздельными последовательными цепями многоэлементных ваттметров, если эти обмотки не предназначены для включения к заземленным обмоткам трансформаторов тока. В противном случае испытание изоляции между последовательными цепями многоэлементных ваттметров не проводят.

Определение времени успокоения

  • 111. Определять время успокоения можно как на постоянном, так и на переменном токе в соответствии с назначением приборов.

112- Источник питания, применяемый при испытании, должен иметь такое постоянство напряжения, чтобы изменения показаний прибора за 1 мин не превышали 0,1 % от конечного значения шкалы.

  • 113. Определение времени успокоения должно производиться для приборов:

а) с односторонней шкалой при включении измеряемой величины, обусловливающей отклонение указателя приблизительно на геометрическую середину шкалы;

б) с симметричной двухсторонней шкалой при выключении измеряемой величины, соответствующей конечному значению шкалы;

в) с несимметричной двухсторонней шкалой при выключении измеряемой величины, обусловливающей перемещение указателя приблизительно на половину длины шкалы;

г) с безнулевой шкалой при изменении измеряемой величины, вызывающем передвижение указателя с начальной отметки приблизительно на геометрическую середину шкалы.

Порядок определения времени успокоения следующий:

д) прибор присоединяют к источнику питания и в зависимости от конструкции отсчетного устройства (п. 113 а, б, в, г) устанавливают указатель на соответствующую отметку шкалы;

Рис. 34. Схема включения прибора при определении времени успокоения

е) оставляя неизменным положение регулировочного устройства, прибор отключают п после успокоения колебаний указателя вновь включаю!, наблюдая за движением указателя для определения его характера (периодическое колебание или апериодическое).

апериодиче-

указатель прибора после выключения) тока стороны шкалы к

Движение считается

ским, если

включения (или подходит с одной точке, на которой он установится после прекращения движения;

ж) убедившись, что значение измеряемой прибором величины остается неизменным и стрелка после успокоения колебаний останавливается на выбранной отметке шкалы, прибор отключают;

з) приборы, удовлетворяющие требованию п. 113 а, включают, и одновременно пускают в ход секундомер для определения времени успокоения.

Для определения времени успокоения приборов, удовлетворяющих требованиям п. 113 б, в, г, секундомер включают одновременно с выключением прибора (п. 113 ж).

  • 114. Для приборов с периодическими колебаниями стрелки за время успокоения включения прибора раз отклонилась от яие, превышающее

    принимают промежуток времени с момента до того момента, когда стрелка в последний своего окончательного положения на расстоя-1 % от длины шкалы.

    апериодическим движением стрелки за время

Для приборов с

успокоения принимают промежуток времени с момента включения до того момента, когда стрелка приблизится к своему окончательному положению на расстояние, составляющее 1% от длины шкалы.

  • 115. Определение времени успокоения приборов, имеющих ограниченное сопротивление внешней цепи, и магнитоэлектрических милливольтметров проводится в порядке, указанном в п. 113. Схема включения должна соответствовать рис. 34.

На этой схеме приняты следующие обозначения:

г ддобавочное сопротивление в цепи прибора;

Г| — сопротивление, падение напряжения на котором служит для получения необходимого отклонения прибора;

г?— регулируемое сопротивление.

Сопротивление Г\ должно составлять не более 1 % сопротивления прибора. Добавочное сопротивление гд должно быть равно сопротивлению внешней цепи прибора, указанному на шкале прибора (например, сопротивление термопары и соединительных проводов), с погрешностью не более ± I %.

  • 116. За действительное значение времени успокоения колебаний стрелки прибора принимается среднее арифметическое из результатов трех его определений.

IV. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 117. Данные поверки приборов классов 0,05 4-0,5 заносят в протокол, который,хранится не менее 24 месяцев организацией, v проводившей поверку.

    / 118. Запись данных поверки приборов классов 1,0; 1,5; 2,5 и 4,0,

проходящих поверку в контрольных лабораториях, может прово-i литься в любой форме.

  • 119. Приборы всех классов, удовлетворяющие всем требованиям, предъявляемым к ним данной инструкцией, пломбируются с наложением клейма.

На приборы, используемые в качестве образцовых, выдается свидетельство с указанием наибольшей погрешности и вариации

На рабочие и образцовые приборы классов 0,14-0,2 могут быть выданы свидетельства с поправками по требованию, указанному заказчиком при сдаче приборов в поверку.

Поправки в свидетельствах должны указываться с погрешностью 0,05 деления для приборов класса 0,1 и 0,1 деления для приборов остальных классов.

  • 120. При выпуске из производства приборы класса 0,1; 0,2 и 0,5 снабжают выпускными аттестатами, в которых должны быть указаны наибольшие norpeuiHoctu и вариация показаний.

  • 121. Если прибор в результате поверки признан непригодным к применению, имеющиеся на нем клейма гасятся специальным знаком, и владельцу может быть выдана справка с указанием причин непригодности.

МЕТОДИКА ОПРЕДЕЛЕНИЯ ИЗМЕНЕНИЯ ПОКАЗАНИИ. ВЫЗВАННЫХ ВОЗДЕЙСТВИЕМ ВНЕШНИХ УСЛОВИЙ

Определение влияния формы кривой

  • 1. Определять влияние формы кривой напряжения или тока для амперметров, вольтметров и ваттметров рекомендуется при двух раздельных источниках питания. Схема включения вольтметра приведена на рис. I, амперметра - на рис 2, ваттметра — на рис. 3.

Рис. 1. Схема включения вольтметров для испытания на влияние формы кривой напряжения

На схемах приняты следующие обозначения:

Г, — генератор основной частоты;

Гггенератор кратной частоты;

Тр\—трансформатор понижающий с коэффициентом трансформации в пределах от 5 до 10;

ЭО — электронный осциллограф;

1'1 и Vt—контрольные вольтметры, показывающие действующее значение напряжения;

Кг. А х- W х— испытуемые приборы;

Тр3 трансформатор понижающий;

Р — сопротивление регулируемое (реостат);

А — амперметр контрольный, показывающий действующее значение тока;

Тр — трансформатор разделительный (применение на рис. 3 не обязательно). При испытании приборов в случае необходимости могут быть использованы переходные трансформаторы, делители напряжения, реостаты и т. д.

  • 2. Генератор Г2 настраивают на частоту, кратную номинальной частоте генератора Г,, поочередно на 2-ю, 3-ю и 5-ю гармонические. При отключенном генераторе Г, устанавливают по вольтметру Vi напряжение, равное 0,1 или 0,2 номинального напряжения испытуемого прибора (рис. 1) или первичной обмотки трансформатора 7р2 (рис. 2), в зависимости от того, какая величина оговорена в технических условиях. Затем включают генератор Л и доводят напряжение по вольтметру Vi до номинального. Показания вольтметра К при этом должны оставаться без изменения — в случае необходимости следует немного изменить

напряжение генератора Г2. На экране осциллографа при работе обоих генераторов получается медленно вращающаяся замкнутая фигура. Плавным тпме- ' чением частоты генератора Г2 добиваются того, чтобы скорость вращения фигуры не превышала '/з оборота в период, равный фактическому времени успокоения испытуемого прибора.

Рис. 2. Схема включения амперметра для испытания на влияние формы кривой тока

Тр

Рис. 3. Схема включения ваттметра для испытания на влияние фор мы кривой

Половина размаха колебаний указателя испытуемого прибора принимается за изменение показаний от влияния искаженной формы кривой, содержащей 10 или 20% высшей гармонической той или иной кратности.

Допускается также определение влияния формы кривой как разности между показаниями испытуемого прибора сначала при работающем генераторе Гг. затем при снижении напряжения генератора Г? до нуля — в обоих случаях при неизменном показании вольтметра V|.

  • 3. При испытании ваттметров последовательную цепь испытуемого прибора питают номинальным током при номинальной частоте от одного генератора.

Параллельную цепь подключают ко второму генератору, частота которого ио-чередно устанавливается равной 2-, 3- и 5-кратно.му значению частоты генератора, питающего последовательную цепь.

Кратность частот контролируется электронным осциллографом, на экране utoporo (при подаче на вертикальные пластины напряжения одного из генера-юров. а на горизонтальные — напряжения другого генератора) получается мед гснне вращающаяся замкнутая фигура.

Регулировкой частоты одного из генераторов добиваются, чтобы скорость вращения фигуры на экране не превышала Чз оборота в период, равный фактическому времени успокоения испытуемого прибора, и фиксируют наибольшее отклонение указателя от нулевой отметки.

  • 4. Изменение показаний приборов, вызванное отклонением формы кривой кжа или напряжения, не должно превышать значений, указанных в стандартах на отдельные группы приборов или в технических условиях.

Определение влияния внешней температуры

  • 5. Определение влияния внешней температуры на показания прибора заключается в определении изменения его показаний при повышении или понижении температуры среды, окружающей прибор, не менее чем иа 10° С в пределах рабочих температур, указанных в табл. 6 приложения 5.

  • 6. Термостаты и криостаты, применяемые для определения влияния внешней температуры, должны обеспечить постоянство температуры в них с точностью до Iе С. Термометр, которым измеряется температура, должен иметь цену деления (1,5° С и должен быть поверен.

  • 7. Определение влияния внешней температуры на показания испытуемого прибора должно проводиться в следующем порядке:

а) прибор помещается в термостат или криостат, в котором выдерживается при заданной температуре не менее 2 ч. Затем по образцовым приборам определяется действительное значение измеряемой величины для двух отметок шкалы, из которых одна находится приблизительно на геометрической середине, а другая—у конечного значения шкалы; действительная величина определяется с исключением вариации и всех внешних влияний, кроме определяемого (т. е. в соответствии с п. 91), после установки указателя корректором на начальную отметку шкалы;

б) после снятия показаний в термостате при повышенной температуре прибор должен быть подвергнут естественному охлаждению не менее 4 ч до температуры 20±5° С, после чего должны быть вторично определены действительные значения для тех же отметок шкалы прибора;

в) изменение показаний Р/, вызванное изменением температуры на 10°, определяется по формуле:

Вц - В,

  • 8, = Ю —----- ■ 100 % ,

4НЛГ

где Bt, Во действительные значения, определенные при температуре t криос тэта или термостата и температуре t0 окружающего воздуха;

.4Н — конечное значение шкалы поверяемого прибора; At = t—1°.

Определение внешних магнитных и электрических влияний

  • 8. Для определения влияния внешних магнитных полей испытуемый прибор должен быть помещен в центре катушки, создающей равномерное магнитное поле.

  • 9. Конструкция двойной катушки и столика, расположенного в центре ее. должна допускать возможность их вращения. Обмотка катушки должна обеспечивать возможность получения в центре ее магнитного поля напряженностью до 400 а/м.

Расстояние между средними плоскостями колец должно быть равно половине среднего диаметра катушки, обмотки колец включают согласно.

В цепь катушки должен быть включен амперметр для контроля тока и фазовращатель для изменения фазы тока в катушке. Обычно внутренний диаметр катушки Д, создающей магнитное поле постоянного тока или промышленной частоты, равен 1+0.01 лг, ширина 0,1-?0,15 «. Средний диаметр кольца дол жен быть по крайней мере в 2,5 раза больше наибольшего габарита испытуемого прибора.

Вычисление напряженности магнитного поля производится по формуле:

где Н — напряженность магнитного поля, а/м;

1— ток в амперах в каждой секции; п — число витков обмотки одной секции;

Оср — средний диаметр катушки, м.

При испытании прибора переменного тока прибор и катушка питаются переменным током одной частоты, если в технических условиях не оговорено иных требований.

  • 10. Определение влияния внешнего магнитного поля на показания прибора производится в двух отметках шкалы (одна находится приблизительно на геометрической середине шкалы, а другая — в конце шкалы) в следующем порядке:

а) испытуемый прибор помещают на столике катушки так, чтобы его измерительная часть находилась в центре катушки, и включают совместно с образцовыми приборами в соответствующую схему для определения погрешности;

б) по образцовым приборам устанавливают и поддерживают требуемые значения напряжения, тока или мощности постоянными и равными примерно 100%, а затем 50% конечного значения шкалы испытуемого прибора; испытание ваттметров проводится при номинальных напряжении и коэффициенте мощности;

в) заметив показание испытуемого прибора, в обмотку катушки включают ток и устанавливают силу его так, чтобы она соответствовала необходимой напряженности магнитного поля;

г) наблюдают изменение показаний испытуемого прибора, происшедшее после включения тока в катушку, и, поворачивая столик, на котором расположен прибор, и катушку, находят такое положение, при котором это изменение показания будет наибольшим;

д) изменяя фазовращателем фазу тока в катушке, добиваются дальнейшего изменения показания прибора;

е) получив при помощи поворота столика и катушки, а также изменением фазы тока в катушке наибольшее возможное изменение показаний испытуемого прибора, записывают полученное показание аи

ж) выключают ток в катушке и записывают новое показание испытуемого прибора Но.

  • 11. При испытании приборов магнитоэлектрической системы питание катушки осуществляется постоянным током. Определение влияния внешнего магнитного поля в этом случае производится таким же порядком, как это указано в п. 10 приложения, за исключением операции, указанной в п. 10<5.

  • 12. Определение влияния магнитного поля на приборы переменного тока с магнитоэлектрическим измерительным механизмом должно проводиться в поле как постоянного, так и переменного тока.

Приборы электростатической системы не подвергаются испытанию на влияние магнитного поля.

  • 13. Изменение показаний прибора от влияния внешнего магнитного поля подсчитывается по формуле:

где Ля — конечное значение шкалы прибора.

Допускается проведение испытания без фазорегулятора. В этом случае катушка и испытуемый прибор питаются от двух различных генераторов, настроенных приблизительно на одну и ту же частоту. Совпадение частот обоих генераторов устанавливают, подключив напряжение одного из них к вертикальным. а второго — к горизонтальным отклоняющим пластинам электронного осциллографа. При этом эллипс на экране осциллографа должен медленно де формироваться и вращаться со скоростью не более '/з оборота в период времени, равный фактическому времени успокоения испытуемого прибора Половина рао маха колебаний указателя испытуемого прибора принимается а изменение показании от влияния внешнего магнитного поля.

  • 14. Изменение показания прибора под влиянием внешнего магнитного полз напряженностью 400 а/м, образованного током того же рода, что и ток, про текаюший по испытуемому прибору, при самых неблагоприятных фазе и направлении поля не должно превышать значений, указанных в табл. 3 приложения 5.

  • 15. Для определения влияния внешних электрических полей на элсктроста гическис приборы испытуемый прибор должен быть помещен в электрическое ноле плоского конденсатора, образованного между двумя изолированными друг от друга металлическими дисками, к которым приложено напряжение.

Диаметр дисков должен превышать не менее чем на 20% наибольший размер испытуемого прибора, а расстояние между дисками не должно превышал: радиуса диска.

Напряженность электрического поля Е в кн/ж подсчитывается по формуле:

где L приложенное к дискам напряжение, кв:

/ — расстояние между дисками, .и.

  • 16. Конструкция установки должна обеспечить возможность поворота при бора вокруг вертикальной оси, а конденсатора — вокруг горизонтальной оси. параллельной плоскости дисков.

  • 17. При испытании приборов на переменном токе питание установки со стороны повышающего трансформатора должно проводиться через фазорегулятор

Определение влияния изменения частоты переменного тока

  • 18. Определение влияния отклонения частоты тока от номинальной ирон водится в соответствии с п. 91 инструкции в двух отметках шкалы, находящихся в конце шкалы и приблизительно па ее геометрической середине в следующем порядке:

а) определяется по образцовым приборам действительное значение измерят мой величины при номинальной для данного прибора частоте тока;

б) определяется действительное значение измеряемой величины при гой частоте тока, для которой проводится испытание;

в) изменение показаний 0/, вызванное изменением частоты тока, вычисляется по формуле:

где Ва — действительное значение при номинальной частоте тока;

Si—действительное значение для той же отметки при частоте тока, для которой проводится испытание;

<4И —конечное значение шкалы прибора.

  • 19. Изменение показаний прибора, вызванное отклонением частоты тока ог номинальной на ±10%, не должно превышать значений, допускаемых для при боров данного класса точности.

Если в приборе, кроме номинальной частоты, указана расширенная область частот, то изменение показаний, вызванное отклонением частоты от номинальной до любого значения частоты 8 расширенной области, не должно превышать допускаемого для приборов данного класса точности.

Если в приборе, кроме номинальной области частот, указана и расширенная область частот, то изменение показаний, вызванное изменением частоты от границы номинальной области до любого значения в смежной части расширенной области, не должно превышать допускаемого для приборов данного класса точности.

ПРИСПОСОБЛЕНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ ПРЕДЕЛЬНЫХ ЗНАЧЕНИИ МНОЖИТЕЛЕЙ МНОГОПРЕДЕЛЬНЫХ ПРИБОРОВ

Приспособление применяется, когда поверка проводится не на всех преде-тах измерения.

После определения поправок на всех числовых отметках шкалы одного предела измерения многопредельного прибора можно определить те два предельных значения множителя Хтах и A'min. между которыми должны быто множители всех пределов измерения данного прибора, если он соответствует своему классу7.

Это возможно сделать при помощи описанного ниже приспособления.

Если после поверки одного предела измерения до определения множителей других пределов измерения поверяемого прибора при помощи приспособления определены предельные значения множителей, то объем работы по поверке сокращается, так как поверка прибора сразу прекращается, как только будет обнаружено, что множитель какого-нибудь предела измерения выходит из допустимых границ.          ,

Конструкция приспособления

В качестве примера описано построение приспособления для приборов классов 0,1; 0,2 и 0,5 с числом делений шкал 150.

На доске размером 500x350 ,иж укрепляется описанная ниже номограмма, закрытая тонким листом органического стекла или другого подобного материала.

По горизонтальной оси откладываются числовые отметки шкалы, по вертикальной— вверх откладываются положительные поправки в делениях шкалы, а вниз — отрицательные. В точках пересечения вертикалей, проведенных через

0,903

■ 0.995

■0,996

0.991

0,992

0,399

0.996

■0,331

0.Е9

10.S

0.990

манг

Устройство для определения предельных значений множителей для многопредельных приборов

ч, • 4iir.Kiiii.ie отметки горизонтальной оси, и горизонтален, проведенных чсрк течения поправок: 0: ±0,05; ±0,1; ±0,15; ±0,2; ±0.3; ±0.4; ±0,5; ±0.6; ±0.7 1ОЛЖНЫ быть сделаны отверстия. При помоши тонких стальных шпилек, встав н'нных в эти отверстия, можно нанести точки кривой поправок в, b. с, d п t того предела измерения, который поверен на всех числовых отметках. Справа о последней вертикали АВ нужно провести для каждого класса приборов (0.1; 0,2 и 0,5) по две вертикальных линии. На одной вертикальной линии паи, сятся значения Атах. па другой Kmin-

Для того, чтобы нанести для класса 0,5 на вертикальную линию МЫ шкалх значения Ктах. нужно через точку С осн ординат (+0,75) провести горизонтальную линию ло точки Р пересечения с вертикальной линией МЫ. В точке ! наносится для Л’1пах отметка 1,000.

Для того, чтобы нанести другую крайнюю отметку шкалы множителя Atl.as для класса 0,5, нужно через точку С оси ординат (—0,75) провести горизонтальную линию до шкалы множителя Ктах и в точке их пересечения нанести отметку 1.010. Шкала множителя Ктах между отметками 1,000 и 1,010 делится равномерно, причем наносятся отметки 1,001; 1,002; 1,003 и т. д.

Для того, чтобы на другой вертикальной линии нанести шкалу значений множителя Лт[П для класса 0,5, нужно в точках пересечения этой линии горизонтали, соответствующими поправкам (+0,75 и —0.75), нанести крайние отметки: 0,990 в первом случае (вверху) и 1,000 во втором случае (внизу! Шкала множителя Атп| между крайними отметками делится равномерно и наносятся отметки: 0,991; 0,992; 0,993; 0.994 и т. д.

На оси ординат в точках С, С', D, D' и Е, Е', соответствующих допускаемым погрешностям прибора (для прибора класса 0,5 со шкалой, имеющей 150 делений, это точки +0,75 и —0,75), укрепляются остальные шпильки. Слева, на некотором расстоянии от оси ординат, в точке Ri на шпильке находится катушка с ниткой, на конце которой привязано кольцо, одетое на шпильку, укрепленную в точке Т.

Благодаря пружине нитка всегда намотана на катушку, но может быть вытянута с катушки после снятия кольца со шпильки Т.

Шкалы множителя Ктах и Xmin для классов 0,1; 0,2 и 0,5 имеют разную длину, но помечены одинаковыми цифрами. Их длина определяется расстоянием между точками, соответствующими допускаемой погрешности, т. е. для класса 0,2 шкала К отрезается горизонталями +0,3 и —0.3, проходящими через точки D и D', а для класса 0,1 —горизонталями +0,15 и —0,15 (при 150 делениях шкалы), проходящими через точки Е и Е'. Построение проводится аналогично описанному для класса 0,5.

Приспособления нужно сделать отдельно для приборов со шкалой, имеющей 150 делений, отдельно для приборов, имеющих шкалу с числом делений 120. отдельно для приборов, имеющих шкалу с числом делений 100 и т. д. в зави < имости от того, какие приборы поверяются.

Одно и то же приспособление пригодно дли приборов всех трех классов: 0,1. 0,2 и 0.5. Одно и то же приспособление пригодно для амперметров, вольтметров и ваттметров.

При построении номограммы для приборов с числом делений шкалы 120 линия АВ пройдет через отметку 120 оси абсцисс. На вертикальной оси точки С. С', Д, Д' и Е, Е' будут лежать на значениях поправок 0.6; 0,24 и 0,12.

Правила пользования приспособлением

Для того чтобы определить предельные значения множителей амперметра, вольтметра или ваттметра, нужно выбрать приспособление для такого числа де лений шкалы, которое равно числу делений поверяемого прибора, например, 150.

Далее нужно расставить шпильки а, b, с, d, е и т. д. так, чтобы они изобразили точки кривой поправок (в делениях). На рисунке показан пример для прибора класса 0,5.

Затем нужно снять кольцо со шпильки Т, вытянуть с катушки Rt нитку па достаточную длину, захлестнуть нитку через шпильку С (+0,75), если прибор класса 0,5 (шпилька Д для класса 0,2 и шпилька Е для класса 0,1) и провести 52 нитку через такую точку V кривой поправок, чтобы все остальные точки кривой поправок лежали ниже нитки. Дерез точку у пересечения нитки с вертикальной линией АВ проводим горизонтальную линию до шкалы множителя А'тох для класса 0,5 (в данном примере) и на ней читаем искомое значение Ктах- Этой же ниткой пользуемся для того, чтобы найти /Cmln- В этом случае нужно нитку <ахлестнуть за шпильку, укрепленную на оси ординат в точке С' (—0,75), и провести нитку через такую точку IV' кривой поправок, чтобы осе остальные точки лежали выше нитки; через точку г пересечения нитки с линией АВ проводим горизонтальную линию до шкалы /<min и на ней читаем искомое наименьшее допустимое значение множителя для поверяемого прибора.

Приспособление может применяться только для приборов, у которых между щйствительными значениями, определенными для различных пределов измере-дня, существует линейная зависимость, т. е. для которых может быть определен поправочный множитель (пп. 93 и 94 инструкции).

ПРИЛОЖЕНИЕ 4

ПРИСПОСОБЛЕНИЕ ДЛЯ УПРОЩЕНИЯ РАСЧЕТОВ ПРИ ПОВЕРКЕ МНОГОПРЕДЕЛЬНЫХ ПРИБОРОВ

При поверке многопредельных приборов нужно производить большое количество вычислений, умножая для каждой отметки шкалы действительные значения измеряемой величины, полученные при поверке одного предела измерения, на поправочные множители для всех остальных пределов измерения.

Для устранения этих вычислений служит простое приспособление, представляющее собой разлинованную доску с 15 вертикальными прорезями, соответствующими делениям шкалы (рис. 1). Нанесенные на доске на одинаковом расстоянии горизонтальные линии соответствуют поправкам к показаниям прибора

Рис. 1. Устройство для определения поправок для многопредельных приборов по результатам поверки на одном пределе измерения

Вдоль каждой вертикальной прорези может двигаться прямоугольная планка с отверстиями, расположенными на разной высоте, соответственно значению поправки. Центры всех планок скреплены с рычагом, один конец которого 53

шарнирно ‘«креплен на линии нулевой погрешности в точке, соответствующей I1’. 1 ной отметке шкалы. На другом конце рычага находится ручка, с помошьк оторой рычаг поворачивается.

При горизонтальном расположении рычага в отверстия вертикальных под окиых планок вставляются штырьки в соответствии с поправками, получснны ■in в результате поверки одного предела измерения. Затем рычаг поворачивают так. чтобы штырек, находящийся на планке, соответствующей крайнему делению шкалы, передвинулся до горизонтальной линии, соответствующей поправке, полученной для этого деления при новом пределе измерения. Тогда все остальные планки, передвинувшиеся с рычагом, расположатся так, что по положению штырьков относительно горизонтальных линий можно будет отсчитать поправю тля все» отметок шкалы нового предела измерения.

!•   2 Устройство для определения поправок для многопредельных при

боров по результатам поверки на одном пределе измерения

Для контроля правильности полученных результатов для каждого предела измерения, кроме крайней отметки, поверяется еще одна отметка шкалы.

Приспособление может применяться только для приборов, у которых межд\ действительными значениями, определенными для различных пределов нзме рения, существует линейная зависимость, т. е. для которых может быть определен поправочный множитель (пп, 93 и 94).

Конструкция приспособления может быть выполнена несколько иначе (рис. 2).

В этом случае вертикальные планки закреплены на рамке, которая может поворачиваться вокруг точек О и С при перемещении рукоятки G.

Отметка поправок производится не с помощью штырьков, а с помощью хомутиков А, скользящих по планкам. Все действия на этом приспособлении Производятся точно гак же, как на первом.

ТРЕБОВАНИЯ. ПРЕДЪЯВЛЯЕМЫЕ ПРИ ПОВЕРКЕ К ПРИБОРАМ, КОГДА НЕИЗВЕСТНЫ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, ПО КОТОРЫМ ОНИ ВЫПУЩЕНЫ ИЗ ПРОИЗВОДСТВА

Справочные материалы

Таблица I

Допустимые погрешности и вариации показаний приборов, для которых неизвестны технические требования, по которым они выпущены

11«р.мируемые вилнчинн

Допустимые значения нормируемых величин и процентах для приборов- классов

0.1

0,2

0,5

1.0

1.5

2.5

4.0

Основная погрешность

±0,1

±0,2

±0,5

±1.0

±1,5

±2,5

±4.0

Вариация показаний8 9

0.1

0,2

0,5

1,0

1,5

2.5

4.0

Изменение показаний прибора:

а) от наклона2

Д'. 1

±0,2

±0.5

±1,0

±1.5

±2.5

±4.0

б) для ваттметров при коэффициенте мощности, равном нулю

±0.1

±0,2

±0.5

±1,0

±1,5

±2,5

±4,0

от изменения коэффициента мощности

±0.1

±0,2

±0,5

±1,0

±1.5

±2,5

±4,0

Испытательное напряжение приборов, для которых неизвестны технические требования, по которым они выпушены

Номинальные напряжения прибора или номинальное напряжение сети, я

Испытательное напряжение (действую тис значения), к а

До 99

0.5

От 100 до 650

2.0

»  651 » 1000

3,0

* 1001 * 1500

4.0

» 1501 » 2000

5.0

» 2001 и более

Двойное номинальное напряжешь плюс 1 кв

Приборы, предназначенные для включения через измерительные тран-

2,0

сформаторы тока и напряжения

Амперметры и заключенные в корпусы отдельные шунты, не предназначенные для работы в сетях с на-

2.0

пряжением выше 650 в

Испытательное напряжение между рабочими цепями ваттметров должно быть равно удвоенному напряжению между обмотками измерительного мехе нпзма. но не менее 600 в.

Таблица

Допустимые погрешности и вариации приборов в соответствии с ГОСТ 1845—59, 8711—60 и 8476—60

Нормируемые величины

Допустимые значения нормируемых величин для приборов классов точности

0,1

0.2

0,6

1.0

1,5

2,5

4.0

Основная погрешность

±0,1

±0,2

±0,5

±1,0

±1.5

±2.5

±4,0

Вариация показаний1

0,1

0,2

0.5

1,0

1.5

2,5

4,0

Изменения показаний прибора:

а) от наклона^

±0,1

±0.2

±0,5

±1,0

±1,5

±2.5

±4,0

б) от изменения температуры для приборов группа А

±0.1

±0.2

±0,5

±1.0

±1,5

±2.5

±4,0

Б

±0,15

±0,4

±0.8

±1,2

±2.0

±3,0

В

±0,15

±0,3

±0.5

±0.8

±1.2

±2,0

в) от отклонения частоты от номинальной

±0.1

±0,2

±0,5

±1.0

±1.5

±2.5

±4,0

Нормируемые величины

Допустимые значения нормируемых величин для приборов классов точности

0,1

0,2

0,5

1,0

1.5

2,3

4,0

г) от внешнего магнитного поля (400 а/м):

1 категория защищенности

±0,5

±1,0

±2,5

11 категория защищенности

±1.0

±2,5

±5,0

д) для ваттметров при коэффициенте мощности равном нулю

±0,1

±0,2

±0.5

±1.0

±1.5

±2,5

±4.0

от изменения коэффициента мощности

±0,1

±0,2

±0,5

±1,0

±1.5

±2,5

±4,0

от изменения напряжения

±0,1

±0,2

±0,5

±1,0

±1,5

±2,5

±4,0

  • 1 Для приборов, устойчивых к механическим воздействиям, миниатюрных малогабаритных и приборов класса 0,1 переменного тока электромагнитных, электродинамических и ферродинамических (при поверке их на постоянном токе) вариация может иметь полуторакратное значение указанных величин.

  • 2 Допускаемый угол наклона для приборов различных классов указан в табл. 4 приложения 5.

  • 3 Рабочий диапазон температур указан в табл. 6 приложения 5.

Таблица 4

I

I         Угол наклона от рабочего поло

Конструкция и условия применения       I                 жения, град

Приборы с подвижной частью на подвесе

ч

1

Обыкновенные и обыкновенные с повышенной механической прочностью: приборы со световым указателем и компенсационные; приборы классов 0,05, 0,1 и 0,2; переносные приборы с подвижной частью на растяжках и самопишущие приборы с записью чернилами

5

Остальные обыкновенные и обыкновенные с повышенной прочностью к механическим воздействиям приборы

10

Приборы» устойчивые к механическим воздействиям:

переносные щитовые

кл, 0,5 ± 1,0

кл. 1,5 ±4.0

20

30

30

45

Испытательные напряжения для приборов, выпущенных по ГОСТ 1845—59

Номинальное нзпряже* ние прибора или номинальное напряжение сети и

Испытательное напряжение (действующее значение!, кп

Примечание

при нормальной влажности

при повышенной влажности

До 40 в

Св. 40 до 650 в

» 650 » 1000 в

»     1  »     2 кв

0.5

2

3

5

0,5

  • 1.5

2

  • 3.5

Св. 2 до 7 кв

>   7 * 27 кв

» 27 кв

2(7 + 1

2(7+ 1—0.02(72

1.5(7

1,5(7+0,5

1,517+0.5—0,1(72

1,25(7

С округлением до целого числа кв в сторону увеличения

Для приборов, предназначенных для включения через измерительные трансформа горы

2

1.5

Табл и ц .1 6

Норма для рабочих и предельных климатических условий для различных групп приборов

Группы приборов

Параметры окру-           "

жающего воздуха                  ""—

А

Б

Бз

Рабочие условия

Температура:

От4-Ю°С

до+ 35СС

От—30° С

до+40°С

От—40“ С

до 4-50'’С

От—.50° С

до+60° С

Относительная    влаж

ность (при температуре)

80%

(+30'С)

90%

(+30°С)

95% (4-35°С)

Предельные условия

Температура:

От-40°С

до + 60;С

От—40°С

до+60° С

От—50°С

до 4-60° С

От—60е С

до4-65°С

Относительная    влаж

ность (при температуре)

95%

(+30= С)

в упа

95%

(4-35°С)

ковке

95%

(+60°С)

Примечание. Указанные значения влажности при испытаниях устанавливаются с точностью ±3%.

Нормы времени успокоения

Время успокоения подвижной mih hi приборов термоэлектрической, тепловой и электростатической систем, приборов с подвижной частью на подвесе и приборов с длиной стрелки более 150 .мл не должно превышать 6 сек, а для тотальных приборов 4 сек Для вольтметров электростатической системы, выпущенных по ГОСТ 1845 Г>9 или puuev, с пределами измерения до 60 в время успокоения должно быть не более 10 <ек

1

Наряду с потенциометрами постоянного тока допускается применять в качестве образцовых приборов устройства, на выходе которых воспроизводятся определенные заданные значения величины, измеряемой поверяемым прибором.

2

С разрешения Государственного комитета стандартов, мер и измеритель- • пых приборов СССР возможно применение других методов поверки приборов переменного тока, если они обеспечивают необходимую точность определения погрешностей поверяемых приборов в заданном интервале частот.

3

Если сумма относительных погрешностей значений (в %) V. D и г0 без учета их знаков нс превышает '/$ Кп %, то можно пользоваться номинальными значениями

4

Выбор образцовой катушки для определения действительного значения силы тока производится в соответствии с требованиями п. 30.

5

Для приборов электромагнитной и электродинамической систем без защиты от влияния внешних магнитных полей рабочие приборы классов 0,2—0,5 поверяют в соответствии с п. 85.

6

Приборы с малыми пределами измерения должны тщательно защищаться от токои утечки и т. э. д. с. в соответствии с заводскими инструкциями к приборам.

7

Ошер И. К. Поправочные множители многопредельных приборов. Измерительная техника, № 2, 1957 г., стр. 81—83.

8

Для приборов, устойчивых к механическим воздействиям, миниатюрных и малогабаритных приборов, приборов класса 0,1 переменного тока, а также приборов электромагнитной и ферродинамнческой систем, при поверке их на постоянном токе вариация показаний не должка превышать двойного абсолютного значения основной погрешности.

9

Изменение показаний прибора от наклона указано в процентах от длины шкалы. Угол, при котором производится поверка прибора на влияние наклона, определяется в 5° от нормального положения прибора.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
