Паспорт «рН-метр - милливольтметр. рН-121» (№ 3448-73)
Продолжение
Поз. обозн. |
Наименование |
К-во |
SS с tr | |
R28, R29 |
Резистор |
500 Ом±0,1% |
2 | |
R30 |
» |
1290,4 Ом±0,1% |
1 | |
R31 |
» |
БЛП-0,1-33 кОм 1% А |
1 | |
R32 |
» |
ППЗ-43-680 Ом 10% |
1 | |
R33 |
> |
ППЗ-41-1 кОм 10% |
1 | |
R34, R35 |
» |
БЛП-0.1-1 кОм 1% А. |
• 2 | |
R36 |
> |
ППЗ-43-330 Ом 10% |
т | |
R37 |
> |
1,5 кОм 10% 1,5 кОм 10% |
1 | |
R38 |
110 Ом±0,1 |
1 | ||
R39 |
> |
БЛП-0.1-33 кОм 1% А |
1 | |
R40 |
1260 Ом±0,1% |
1 | ||
R41 |
> |
Б Л П-0,1 800 Ом 1% А |
1 | |
R42 |
СПЗ 13-470 Ом±20% П |
1 | ||
R43 |
МЛТ-0,25-510 Ом±10% |
1 | ||
Cl |
Конденсатор |
'МБМ-160-0,5±10% |
1 | |
C2 |
» |
К50-6-15-500 |
1 | |
C3 |
» |
КД-2а-Г170-6800 пФ |
1 | |
Д1 |
Диод полупроводни- |
- | ||
' ковый |
КД105Б |
1 | ||
ИД |
Диод световой |
АЛ-102 Б |
1 | |
ИП |
Микроамперметр |
М2000.1 |
1 | |
Bl—B5 |
Блок переключателей |
П2К |
1 | |
B6—BIO |
> |
П2К |
1 | |
В |
Переключатель |
ПДМ1-1 |
1 | |
Пр |
Предохранитель |
ПМ-0,25 |
1 | |
С |
Конденсатор |
МБГО-2-160-2-П |
1 |
z*' '»■ it
Зак. 3093
СССР
ЭКСПОРТ
рН-МЕТР— МИЛЛИВОЛЬТМЕТР
pH-121
ПАСПОРТ
1. 2.
-
3.
-
4.
Назначение.......
Технические характеристики .
Комплектность......

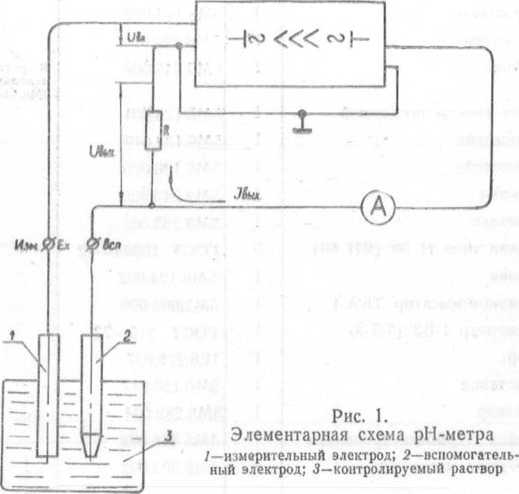

Устройство и принцип работы
5. Устройство и работа составных частей рН-метра-мнлливольтметра, р11-121 Распаковка .......
Указания мер безопасности
Подготовка к работе ....
6.
-
7.
-
8.
9. Порядок работы......
-
9.1.
-
9.2.
-
9.3.
-
9.4.
-
9.5.
-
9.6.
Общие указания ...........
Отсчет показаний ...........
Измерение pH............
Измерение рХ ■*'............
Измерение Э. Д. С............
Использование прибора в качестве высокоомного нуль-индикатора ... .............
3
3
6
7
25
10.
11.
12.
-
13.
-
14.
-
9.7. Использование прибора для производства
потенциометрического титрования.....• .
-
9.8. Измерения в пробах малого объема
(микроизмерения) ...........
Измерение параметров, проверка и градуировка прибора
Характерные неисправности и методы их устранения . Хранение и транспортирование .........
Методика поверки ................
Прочие сведения ............
26
26
27
33
-
33
-
34
37
Приложения.
-
1. Основные технические данные термокомпенсатора .
-
2. Таблица значений pH буферных растворов.....
-
3. Значение pH раствора 0,1и НС1........
-
4. Значения рХ+ растворов’НаС!, 1<С1, AgNOj и N11,С1 различной
моляльности .........
-
5. Таблица напряжений.........
-

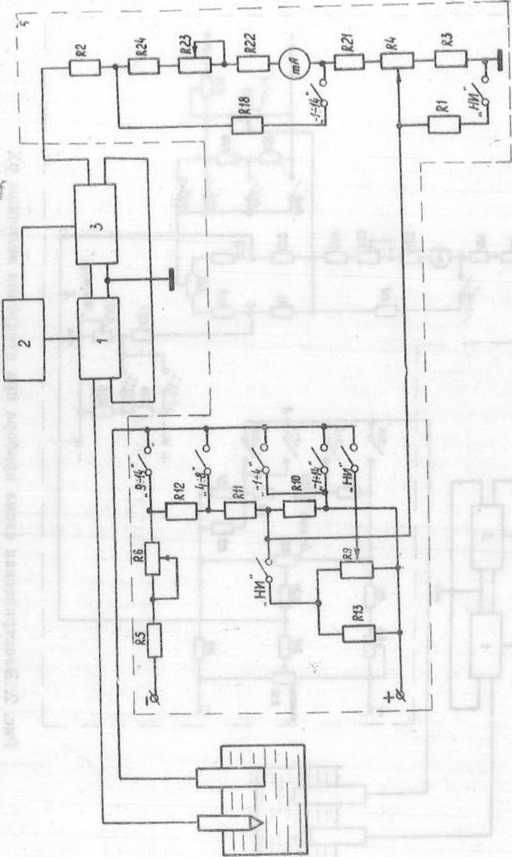

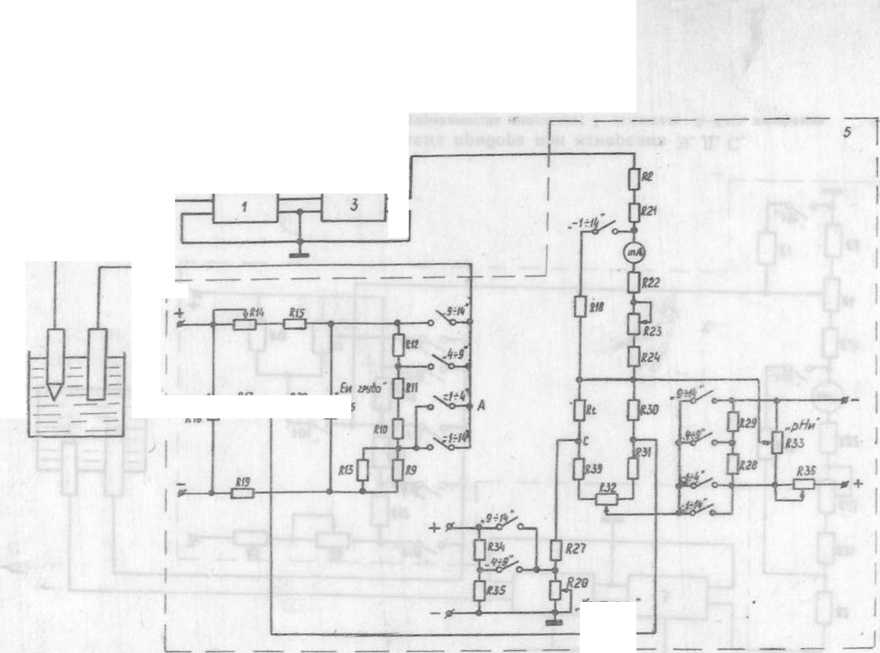

6. Схема электрическая, принципиальная прибора рН-121
-
41
-
42
42
-
43
-
44 Вклад.
-
to
продолжение
Поз. обозн. |
Иаименопапие |
К-во |
0.5 cS | |
R8 |
Резистор |
МЛТ-О.5-510 Ом±5% |
1 | |
R9 |
МЛТ-0,5-160 Ом±5% |
1 | ||
С1 |
Конденсатор |
К50-6-25-100 |
1 | |
С2. СЗ |
» |
К50-6-50-200 |
2 | |
С4 |
К50-6-50-50 |
1 | ||
Д1 |
Стабилитрон нолунроводни- | |||
ковын |
Д814Д |
1 | ||
Л2-гД5 |
Диод | |||
Д11-ГД15 |
полупроводии- |
КДЮ5Б | ||
новый |
9 | |||
Дб-гДв |
Кремниевый стабилитрон |
Д818Г |
3 | |
Д9. ДЮ |
Стабилитрон полупроводии- |
Д814Л | ||
новый |
2 | |||
Т1, ТЗ |
Транзистор |
МП42Б |
2 | |
Т2 |
П216Б |
1 | ||
Т4 |
Г1213Б |
1 | ||
Б5. Блок измерения | ||||
R1 |
Резистор |
211 :i Ом±0,1% |
1 | |
R2 |
МЛТ-0,25-1,5 кОм±10% |
1 | ||
R3 |
БЛП-0,1-2,2 кОм 1% А |
1 | ||
R4 |
ППЗ-43-680 Ом±10% |
1 | ||
R5 |
БЛП-0,1-1 кО.м 1% А |
1 | ||
R6 |
ППЗ-43-1 кОм 10% |
1 | ||
R7 |
БЛП-0,1-13 кОм 1% А |
1 | ||
R8 |
ППЗ-43-15 кОм 10% |
1 | ||
R9 |
ППЗ-41-1 кОм 10% |
1 | ||
RIO |
20 Ом±0,1% |
1 | ||
R11 |
80Ом±0,1% |
1 | ||
R12 |
100 Ом ±0,1% |
1 | ||
R13 |
6,7 Ом ±0,5% |
1 | ||
R14 |
ППЗ-43-1 кОм 10% |
1 | ||
R15 |
БЛП-0,1-1 кОм 1% А |
1 | ||
R16 |
» |
ППЗ-41-20 кОм 10% |
1 | |
R17 |
УЛИ-0,125-475 кОм±3% |
1 | ||
R18 |
БЛП-0,1-800 Ом 1%—А |
1 | ||
R19 |
БЛП-0,1-1 кОм 1% А |
1 | ||
R20 |
БЛП-0,1-2,94 кОм 1% Л |
1 | ||
R21 |
БЛП-0,1-3,33 кОм 1% А |
1 | ||
R22 |
БЛП-0,1-100 Ом 1% |
1 | ||
R23 |
СПЗ-1а-470 Ом±20% II |
1 | ||
R24 |
БЛП-0,1-650 Ом 1% А |
1 | ||
R25 R26 |
» |
ППЗ-43-680 Ом 10% |
1 | |
ППЗ-41-220 Ом 10% |
1 |
продолжение
Поз. обозн. |
Наименование |
К-во |
а с 9* | |
Т1— ТЗ |
Транзистор |
КТ315Г |
3 | |
БЗ. Блок усилителя | ||||
R1 |
Резистор |
МЛ Т-0,25-680 Ом±Ю% |
1 | |
R2, R3 |
» |
МЛТ-0,25-1 кОм±10% |
2 | |
R4, R5 |
МЛТ-0,25-47 кОм±Ю% А |
2 | ||
R6 |
> |
МЛТ-0,25-1,2 МОм±10% А |
1 | |
R7 |
МЛТ-0,25-10 кОм±5% |
1 | ||
R8 |
» |
МЛТ-0,25-39 кОм±5% А |
1 | |
R9 |
СПЗ-1аО,25-1 кОм±20% 11 |
1 | ||
R10 |
» |
МЛТ-0,25-100 Ом±10% |
1 | |
R11 |
МЛТ-0,25-2,2 кОм±10% |
1 | ||
R12 |
МЛТ-0,25-3,9 кОм±10% |
1 | ||
R13 |
СПЗ-1а-0,25-150 кОм±20% 11 |
1 | ||
R14 |
МЛТ-0,25-33 кОм±20% А |
1 | ||
R15, R17 |
> |
МЛТ-0,25-470 Ом±10% |
1 | |
R16 |
» |
МЛТ-0,25-15 кОм±10% А |
1 | |
R18 |
МЛТ-0,25-220 Ом±10% |
1 | ||
R19 |
МЛТ-0,25-10 кОм±10% |
1 | ||
R20 |
МЛТ-0,25-4,7 кОм±10% |
1 | ||
R21 |
МЛТ-0.25-1.8 кОм±10% |
1 | ||
R22 |
> |
МЛТ-0,25-1.0 кОм±10% |
1 | |
R23 |
МЛТ-0,25-510 кОм±10% А |
1 | ||
С1 |
Конденсатор |
К50-6-50-100 |
1 | |
С2, С6, С7 |
КМ-5б-Н90-0,1 |
3 | ||
С4, С8 |
К50-6-15-20 |
2 | ||
С5, С9. СЮ |
» |
К50-6-15-500 |
3 | |
СИ |
» |
К50-6-50-200 |
I | |
Д1, Д2 |
Кремниевый стабилитрон |
КС156А |
2 | |
дз |
Дпод полупроводни- | |||
ковый |
ДОК |
1 | ||
Т1—ТЗ |
Транзистор |
КТ342А |
3 | |
MCI |
Интегральный |
К1УТ401А | ||
усилитель |
1 | |||
МС2 |
Интегральный прерыватель |
К1КТ241 |
1 | |
Б4. Блок стабилизации | ||||
R1. R3 |
Резистор |
МЛТ-0,25-2 кОм±5% |
2 | |
R2 |
СПЗ-1а-470 Ом±20% II |
1 | ||
R4 |
МЛТ-0,25-1,8 кОм±10% |
1 | ||
R5 |
МЛТ-0,5-7,5 кОм±5% |
1 | ||
R6 |
МЛТ-0,5-2 кОм±5% |
1 | ||
R7 |
МЛТ-0,5-2,4 кОм±5% |
1 |
рН-метр-милливольтметр рН-121 предназначен для измерения активности ионов водорода (pH) и окислительно-восстановительного потенциала (Eh) водных растворов, а также для использования в качестве высокоомного нуль-индикато-ра и милливольтметра.
При использовании электродов, селективных к одновалентным катионам, прибор может быть использо,ван для измерения активности этих катионов (рХ+).
При работе с блоком автоматического титрования прибор может быть использован для массового однотипного титрования.
Прибором pH-121 можно производить измерения как методом отбора проб, так и непосредственно в лабораторных установках.
рН-метр-милливольтметр pH-121 предназначен для применения в лабораториях промышленных предприятии и научно-исследовательских учреждений.
рН-метр, предназначенный для поставки в страны с тропическим климатом, соответствует требованиям категории Т4.1 ГОСТ 15150—69.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ-
2.1. Диапазоны измерения величины pH преобразова теяём: —14-14 pH; —14-4 pH; 4-49 pH; 9-4 14 pH.
Пределы измерения величины pH (рХ+) определяются типом применяемых измерительных электродов.
-
2.2. Пределы измерения Э. Д. С.—от+ 100 до ±1400 мВ с диапазонами:
-1004-1400 мВ или 100-4-1400 мВ
-1004-400 мВ или 1004—400 мВ
400-7 900 мВ или -400-7—900 мВ
900-г1400 мВ или —9004—1400 мВ
-
2.3. Пределы измерения при использовании прибора в качестве нуль-индикатора определяются типом применяемого потенциометра.
Чувствительность по шкалам нуль-ипдикатора не хуже 0,5 мВ/дел.
-
2.4. Основная абсолютная погрешность преобразователя должна быть не более значений, приведенных в табл. 1.
Таблица 1
Измеряемая величина |
Диапазон |
Основная абсолютная погрешность | |
pH |
мВ | ||
pH |
5рН |
±0,04 |
±2.33 |
15рН |
±0,4 |
±23,3 | |
Е11 |
500 мВ 1500 мВ |
±5 ±40 |
Основная абсолютная погрешность рП-метра в диапазонах 5 pH не должна превышать ±0,05 pH.
-
2.5. Нестабильность преобразователя, приведенная ко входу за 8 часов работы, должна быть не более ±1 мВ.
-
2.6. Входное сопротивление преобразователя должно быть не менее:
• — 10» Ом;
-
— 2.10»Ом;
-
— 2,5.10» Ом.
-
а) в режиме нуль-индикатора
б) в режиме измерения Э. Д. С.
в) в режиме измерения рХ
-
2.7. Выходные напряжения и сопротивления преобразователя, рассчитанного на использование в несогласованных цепях при установке стрелки показывающего прибора на конец шкалы, должны быть:
а) на гнездах «0—2V» — 2±0,05В и 3,33±0,10 ’кОм на диапазоне «-1-7-14»;
б) на гнездах «0—20mV» — 20±0,2 мВ и 100±2 Ом на всех диапазонах.
-
2.8. Изменение показаний прибора вследствие отклонения параметров, характеризующих условия измерения от номинальных значений, не превышает величин, указанных в табл. 2.
сч
ПЕРЕЧЕНЬ
элементов к приложению 6
Поз. обозн.
R1 R2. R3
R4
R5
R6
R7
R8
R9
С1
С2
СЗ
С4
С5
Д1
Д2 Т1 Т2 ФР ИД
R1. R2
R3. R9
R4
R5
R6
R7
R8, RI0 R11
С1 Д1-ДЗ
Д5
Д4
Д6
MCI
МС2
Б1.
Наименование
Резистор
»
»
>
»
»
»
»
Конденсатор
»
»
»
»
Кремниевый стабилитрон
>
Транзистор
>
Фоторезистор Диод световой
Блок преобразователя КИМ-0,125-100 МОм±10% КИМ-0,125-220 МОм±10% КИМ-0,125-47 МОм±10% МЛТ-0,25-100 кОм±10% А МЛТ-0,25-12 кОм±10% А МЛТ-0,25-1 кОм±5% МЛТ-0,25-2 кОм±5% МЛТ-0,25-270 Ом±10% ПО-500В-680 пФ±10% ПМ-1-60В-1000 пФ±10% ПО-500 В-270 пФ±10% К50-6-15-1 К50-6-15-20
Д818 Б КС139 А КПЗОЗ А ГТ309Г ФРЗ-11-1-В АЛ102Б
я
К-во
1
2
1
1
1
1
1
1
1
1
1
I
1
1
1
1
1
1
1
Б2. Блок генератора управляющих импульсов
2 2 1 1 1
1 1 1
1
Резистор
»
»
»
» » » » Конденсатор
Диод полупроводниковый Кремниевый стабилитрон Стабилитрон полупроводниковый Микросхема интегральная
»
МЛТ-0.25-5,1 кОм±10% МЛТ-0,25-100 Ом±10% МЛТ-2-390 Ом±10% МЛТ-0,25-1,5 кОм±10% МЛТ-0,5-1 кОм±10% МЛТ-0,25-680 Ом±10% МЛТ-0,25-3,9 кОм±10% СПЗ-1б-0,25-1 кОм±20% К50-6-25-200
КД105Б
КС156А
Д814А
К1ЛБ553
K1TK5S2
II
Приложение 5
Таблица напряжений
Контролируемые точки |
Переменное напряжение, В |
Постоянное напряжение, В | |
Блок преобразователя Б 1 | |||
Напряжение питания преобразова- | |||
теля |
1—3 |
18,4 | |
Напряжение сток—исток транзн- | |||
стора Т1 |
С-И |
5 | |
Напряжение эмиттер—коллектор | |||
транзистора Т2 |
Э-К |
4 | |
Блок генератора Б 2 | |||
Напряжение питания генератора |
3-1-2 |
20X2 | |
Блок усилителя Б 3 | |||
Напряжение питания усилителя |
3-8 |
24 | |
Напряжение на стабилитронах Д1, | |||
Д2 |
5,6 | ||
Напряжение эмиттер—коллектор | |||
транзистора Т1 |
Э-К |
11,5 | |
транзистора Т2 |
Э-К |
10,5 | |
транзистора ТЗ |
Э-К |
14,5 | |
Блок стабилизатора Б 4 | |||
Выход стабилизатора |
4-9 |
24 | |
Выход стабилизатора |
1—11 |
9 | |
Выход стабилизатора |
6-8 |
18 | |
Трансформатор | |||
15—17 |
220 | ||
1-3 |
32 | ||
6-5-7 |
20X2 | ||
8-10 |
13 | ||
12-14 |
18 | ||
9—13 |
32 |
Примечание. Напряжения, указанные в таблице, являются усредненными, приведены для справок.
Таблица 2
Условия эксплуатации |
Нормальные условия |
Пределы изменения условий |
Изменение показаний преобразователя | |
на широком и узком диапазонах а долях основной абсолютной погрешности |
в режиме нуль-инди-катора, мВ | |||
Температура измеря- |
20’0 |
От 0 до |
1.0 | |
емого раствора |
100’С | |||
Сопротивление в це- |
500 МОм |
От 0 до |
0,25 на каж- |
±0,25 иа |
пи измерительного |
1000 МОм |
дые 500МОм |
каждые | |
электрода |
500 МОм | |||
Сопротивление в це- |
10 кОм |
От 0 до |
0,25 на каж- |
±0,25 на |
пи электрода срав- |
20 кОм |
дые 10 кОм |
каждые | |
нения |
10 кОм. | |||
Э.Д.С. в цепи «Земля |
0 |
От -1,5В |
0,25 на каж- |
±0,5 на каж- |
—раствор* при сопротивлении в цепи электрода сравнения, равном 10 кОм |
до-Г 1,5В |
дые 1,5В |
дые 1,5 В | |
Напряжение перемен- |
0 |
от 0 до 50мВ |
0,25 на каж- |
±0,25 на |
иого тока 50 Гц |
дые 50 мВ |
каждые | ||
в цепи электрода сравнения |
50 мВ | |||
Напряжение питаю- |
220 В |
220В -15% |
0,25 на каж- |
±0,25 на |
щей сети |
дые 10 % |
каждые 10% | ||
Температура окружа- |
20°С |
От Ю’С до |
0,75 на каж- |
— |
юшего воздуха |
35°С |
дые 10°С |
- |
ДОЗЫ измерения, мл 0,5.
-
2.9. Минимальный объем
-
2.10. Прибор может быть отградуирован для работы электродной системой, имеющей следующие параметры:
а) крутизна, мВ/рИ
(при температуре раствора
20’0
б) координаты изопотенциальной
точки рН„, pH 04-9,0
Е„, мВ (-58,2 рН„—90)4-(—58,2 рН„-Ь500)
554-59
-
2.11. Потребляемая мощность с мешалкой, ВА не более 50.
2-12. Габаритные размеры преобразователя рН-121, не более, мм 365X230X260.
Габаритные размеры подставки,
не более, мм 160X190X500.
2.13. Масса рН-121, не более, кг 15
3. КОМПЛЕКТНОСТЬ3.1- Комплект прибора рП-121 должен соответствовать табл. 3.
Таблица 3
Наименование |
К-во |
Документ |
Примечание |
I. Преобразователь рН-121 |
1 |
5М2.206.003 | |
2. Комплект ЗИП |
1 |
5М2.840.064 ЗИ | |
3. Паспорт |
1 |
3.2, Состав комплекта ЗИП должен соответствовать табл. 4
Таблица 4
Наименование |
К-во |
Документ |
Примечание |
Запасные части | |||
1. Диод полупроводниковый КД105Б |
1 | ||
2. Предохранитель ПМ-0,25 |
4 | ||
Сменные части | |||
3. Электрод ЭВЛ-1МЗ |
2 |
ГОСТ 5.682—72 | |
4. Электрод ЭПВ-1 |
2 | ||
5. Электрод ЭСЛ-43-07 |
2 |
ГОСТ 5.2052-73 | |
6. Электрод ЭСЛ-63-07 |
2 |
ГОСТ 5.2052—73 | |
7. Электрод ЭО-01 |
2* | ||
8. Электрод ЭСЛ-51-07 |
2* | ||
9. Электрод ЭСЛ-91-07 |
2* |
Значение pNa (рК) растворов NaCl (КС1) различной моляльности
Номер раствора
1
2
-
3
-
4
-
5
pNa, рК
раствора |
20°С |
60°С |
1 10-4 |
4.0 |
4.0 |
110-3 |
3,01 |
3,02 |
1-10-2 |
2,04 |
2,05 |
1-10-1 |
1,11 |
1.12 |
1 |
0,18 |
0,18 |
Значение pAg растворов AgNOa различной моляльности
Состав раствора |
25°С |
8О’С |
1. 1 Ill AgNOa |
0,27 |
0,27 |
2. 1.10-1 AgNOa |
1,14 |
1,15 |
3. 1-10-2 m AgNOa |
2,04 |
2,05 |
4. 1-10-3 m AgNOa |
3,01 |
3,02 |
5. 1-10-4 ni AgNOa |
4,0 |
4,0 |
6. 1-10-5 ni AgNOa |
5,0 |
5,0 |
Значение PNH4 растворов NH4CI различной моляльности | ||
pNHa | ||
Моляльность раствора NH4CI |
25’С |
60’С |
1-10-3 |
3,01 |
3,02 |
1-10-2 |
2,04 |
2,05 |
1-10-1 |
1.11 |
1.12 |
1 |
0,22 |
0,22 |
Приложение 3
Значение
pH раствора 0,1 н НС1
Температура, °C |
pH |
0 |
1,10 |
10 |
1.10 |
20 |
1J0 |
30 |
1,10 |
40 |
1.10 |
50 |
1,10 |
60 |
1,11 |
70 |
1.11 |
80 |
1,11 |
90 |
1.12 |
100 |
1.12 |
<0
о.
н
го
с. о
F-" со
0,05 М раствор тетраоксалата калия
Насыщенный при 25°С раствор калия виннокислого кислого
0,05 м раствор калия фталевокислого кислого
0,025 м раствор калия фосфорнокислого однозамещенного и 0,025 м раствор натрия фосфорнокислого двузамещенного
0,01 м раствор натрия тетраборно-кислого
о
5
10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
1,67
1,67
1,67
-
1.67
-
1.68
1,68
1,69
-
1.69
-
1.70
-
1.70
-
1.71
-
1.72
-
1.73
-
1.74
-
1.75
-
1.76
-
1.77
-
1.79
-
1.80
1.81
3,56
3,55
3,55
-
3.54
-
3.55
-
3.55
-
3.56
-
3.57
-
3.58
-
3.59
-
3.60
-
3.61
-
3.62
-
3.64
-
3.65
4,01
4,01
4,00
4,00 4,00 4,01 4,01 4,02 4,03 4,04 4,06 4,08
-
4.10
-
4.11
-
4.12
4,14
4,16
4,18
4,20
4,22
Наименование |
К-во |
Документ |
Примечание |
Принадлежности | |||
10. Держатель |
1 |
5М8.128.022 | |
11. Держатель |
1* |
5М8.128.023 | |
12. Кабель |
1 |
5М6.645.008 |
в тропическом исполнении 5М6.646.034Т |
13. Ключ электролигический |
1 |
5М5.129.001 | |
14. KpoHiUTeftii |
1 |
5М6.138.019 | |
15. Кронштейн |
1 |
5М6.138.020 | |
16. Крышка |
1 |
5М8.040.029 | |
17. Мешалка |
1 |
5М3.253.004 | |
18. Стакан типа 11 50 (ВН 50) |
5 |
ГОСТ 10394—72 | |
19. Столик |
1 |
5М6.124.002 | |
20. Термокомпенсатор ТКЛ-4 |
1 |
5М2.995 009 | |
21. Термометр 1-Б2 (ТЛ-2) |
1 |
ГОСТ 215—73 | |
22. Упор |
1* |
1Е6.278.027 | |
23. Подставка |
1 |
5М6.150.017 | |
24. Штеккер |
1 |
5М5.282.004 | |
25. Ячейка термостатированная |
1* |
5М5.868.002 | |
26. Вертушка магнитная |
3 |
5М6.393.002 | |
Материалы | |||
27. Калин хлористый «ХЧ» |
0,8Ч-1кг |
ГОСТ 4234-69 | |
28. Фиксаналы |
1 |
заказчика.
♦ Поставляются по требованию
Для экспортного и тропического исполнений комплект рН-121 поставляется в соответствующем исполнении.
4.1. Принцип действия и схема рН-метра.
Работа рН-метра (рис. 1) основана на преобразовании Э.Д.С. электродной системы, состоящей из измерительного 1 и вспомогательного 2 электродов, в постоянный ток, пропор-
циональный измеряемой величине. Преобразование Э.Д.С. электродной системы в постоянный ток осуществляется высокоомным преобразователем, основанным на а.втокомпенсаци-онном принципе действия.
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-1.jpg)
Преобразователь состоит из усилителя, построенного по схеме МДМ, измерительного блока, позволяющего подстраиваться под реальную электродную систему, и блока питания.
Усилитель состоит из входного преобразователя, усилителя с демодулятором и генератора импульсов.
Электродвижущая сила Е» электродной системы сравнивается с падением напряжения на сопротивлении R, через которое протекает ток 1„ых оконечного каскада усилителя. Падение напряжения Пвых на сопротивлении R противоположно по знаку электродвижущей силе и на вход усилителя подается напряжение:
Ubx=Ej 1вых‘ R
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕРМОКОМПЕНСАТОРА-
1. Номинальное значение сопротивления чувствительного элемента при 0°С R" 1290,4 Ом.
-
2. Сопротивление чувствительного элемента при любой температуре в интервале от 0 до 100°С определяется уравнением
R,= 1290,4(1+4,25• 10-».t)± (1+4,25-10-’-t).
-
3. Тепловая инерционность термокомпенсатора не более 3 мин.
Номинальные значения сопротивлений термокомпенсатора при различных температурах
"С
0
20
40
60
’ 80
100
R.Om
1290,4
1400
1509,6
1619,2
1728,8
1838.4
■J
о ..
"Т f
t
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-3.jpg)
г
^XhenujHA д
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-4.jpg)
/—блок
рис. 2. Электрическая схема прибора при измерении величины рХ
преобразователя; 5—блок генератора управляющих импульсов; 3—усилнтель;?5—блок измерения
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-5.jpg)
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-6.jpg)
Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных инструкцией по эксплуатации. Срок гарантии устанавливается на 18 месяцев со дня ввода в эксплуатацию, но не более, чем на 24 месяца со дня отгрузки с предприятия-изготовителя. Гарантийные обязательства на электроды, входящие в комплект прибора, указаны в паспортах на них.
ts9
4^
При отказе в работе или неисправности прибора в период гарантийных обязательств потребителем должен быть составлен акт с указанием признаков неисправностей прибора и точного адреса потребителя. Акт высылается предприятию-изготовителю по адресу: г. Гомель, ул. Интернациональная, 49. Завод измерительных приборов.
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-7.jpg)
*• * А
I
жмвяэф^о Hq в fiqoOtfqo йЕмк^емоа «ггэсшсдЧ
(S »Mt>'vMQiuiqG .Mi») Miwtsq.KeN эцх^кцвамэт nqu eoqoatMq -Hq и7£ШкМ»да бажяод vi
»г><яан(9и нМо^гмя »нмж»хв<А .«aNArtaiDll .«AHtimqjb taui
кинздзвэ янрочп
’l
MMMsis о <WT^4UTs*eaJ .l.H ‘ifitM ,1S)-Hq qTMTMumaikMiM-qrsw-Hq Дмцогв^оваП tauoePtmxvr та^эгмгавэ
. • .lejBersiflUOJM Я .ки«№91 nuu^
пУ ' ■
-■^ M х.<и«й
«тжД
■ Д'* —
»’
Напряжение Ubx преобразуется в переменное напряжение, которое затем многократно усиливается и при помощи демодулятора вновь преобразуется в постоянное напряжение. Это напряжение управляет током 1вы оконечного каскада усилителя. При достаточно большом коэффициенте усиления напряжение Ubux мало отличается от Э. Д. С. и, благодаря этому, ток, протекающий через электроды з процессе измерения Э. Д. С., весьма мал.
Ток 1вых. протекающий через сопротивление R, пропорционален Э. Д. С. электродной системы, т. е. pH контролируемого раствора.
Полная схема преобразователя приведена в приложении 6, Упрощенные схемы работы преобразователя в режимах измерения рХ и Э. Д. С. приведены соответственно на рис. 2 и 3.
4.2. Конструкция рН-метра-милливольтметра pH-121-рН-метр-милливольтметр состоит из преобразователя (называемого в дальнейшем «прибор») и подставки.
4.2.1. Прибор.

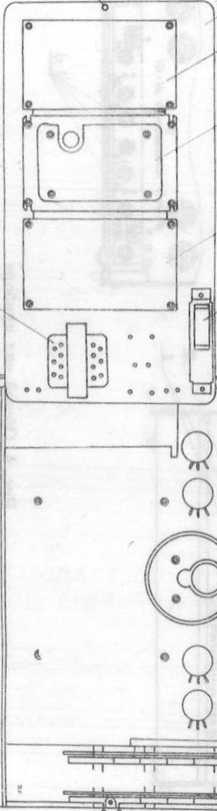

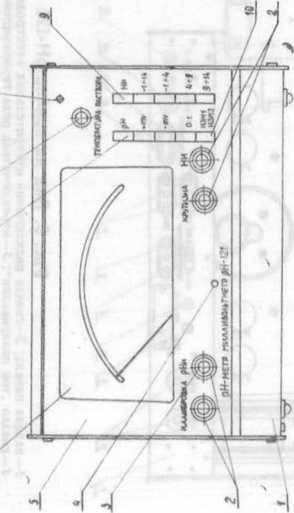

Общий вид прибора и детали его конструкции показаны на рис. 4 и 5.
Для удобства монтажа и обслуживания при ремонте наклонная лицевая панель 5 (рис. 4) укреплена таким образом, что при снятой задней стенке и нижней планке 1 она может быть откинута вперед после откручивания 2-.х винтов в верхней части панели. На лицевой панели располагаются органы оперативного управления, показывающий прибор 6 и органы заводской настройки и регулировки.
На шкале показывающего прибора имеются следующие оцифровки: —1-г 14 — используется при измерении на широком диапазоне,—1-г4; 4-г9; 9-? 14 — при измерении на
соответствующем узком диапазоне, О-? 100 — для установки ручного термокомпенсатора («ТЕМПЕРАТУРА РАСТВОРА») в положение, соответствующее температуре контролируемого раствора.
К органам оперативного управления относятся: ручки переменных резисторов «КАЛИБРОВКА», «рН„», «КРУТИЗНА», «НИ» (при нажатой кнопке «0; t» и отжатой кнопке кНИ», устанавливают ручку «ТЕМПЕРАТУРА РАСТВОРА» в положение, соответствующее температуре контролируемого раствора, а при нажатой кнопке «НИ» ручкой «НИ» устанавливают нуль нуль-индикатора) и ручка «ТЕМПЕРАТУ-
11
РА РАСТВОРА»; 4 кнопки выбора рода работы: «pH», «-j-mV», «—mV», «0; t», кнопка выбора подключения высо-ИЗМ I “ коомного гнезда «ИЗМ. 1» или «ИЗМ. 2»;— 2“’
выбора диапазона измерения: «НИ», «—1-г14», «—1-? 4», «4-7-9», «9-г14»; корректор показывающего прибора 4; ось переменного резистора R25 — «Е„ ГРУБО», которая расположена под нижней планкой.
Для предотвращения случайного проворачивания ручки переменных резисторов «КАЛИБРОВКА», «рН„», «НИ» и «КРУТИЗНА» после настройки фиксируются гайками цанговых зажимов 3. Оси этих резисторов снабжены удлинителями, которые могут быть сняты при нагреве паяльником и приклеены на новый резистор клеем БФ-2 или подобным.
Резисторы «Е„ ГРУБО», «КАЛИБРОВКА», «КРУТИЗНА», «рН„» служат для настройки прибора на данную электродную систему.
Резистор R9 «НИ» служит для настройки прибора при использовании его в качестве нуль-индикатора.
Ось переменного резистора «Е „ ГРУБО» фиксируется цанговым зажимом.
К органам заводской настройки и регулировки относятся переменные резисторы, закрытые пломбировочной планкой 12 и предназначенные:
— R36 для установки тока в цепи рН„;
— R6 для установки тока в цепи резисторов сдвига начальной отметки шкалы показывающего прибора на различных диапазонах измерения по мВ;
— R32 для балансировки температурного моста;
— R14 для установки тока в цепи резисторов сдвига начальной отметки шкалы показывающего прибора на различных диапазонах измерения по pH;
— R8 для установки тока цепи обратной связи при измерении по pH;
— R4 для установки стрелки показывающего прибора на конечную отметку шкалы при измерении по мВ;
Оси переменных резисторов R36, R6, R32, RI4, R8 и R4 имеют цанговые зажимы.
Элементы подключения внешних соединений расположены на задней панели 1 (рис. 5).
Разность показаний прибора и значений pH буферных растворов при температуре измерения (см. приложение 2) не должна превышать ±0,05 pH.
Примечание. Допускается настройка комплекта рН-метра ручкой <КРУТИЗНА».
14. ПРОЧИЕ СВЕДЕНИЯ14.1. Свидетельство о приемке
Лабораторный рН-метр-милливольтметр рН-121, заводской No •5“'^ соответствует техническим условиям и признан годным к эксплуатации.
М. П.
Дата выпуска
Ъ •
Начальник отдела технического контроля.Аналогичную настройку выполняют резистором при установке iw мпраддие- сопротивлений ствующего 80°С. '
Поверка производится для значений температур 0, 40, 60 и 100"С на начальной отметке диапазона от минус 1 до 4 pH.
Устанавливают на магазине сопротивлений значения номинальных сопротивлений, соответствующих указанным температурам.
Изменяя напряжение, подаваемое с потенциометра постоянного тока, устанавливают стрелку показывающего прибора на проверяемую отметку шкалы и отмечают соответствующее значение входного напряжения.
Разность между входным напряжением и расчетным значением Э. Д. С. при соответствующей температуре не должна превышать величин, указанных в таблице.
Температура, ®С |
0 |
40 |
60 |
100 |
Допустимая погрешность, мВ |
2,16 |
2,48 |
2,64 |
2,96 |
-
13.4.5. Проверка напряжения на гнездах «20mV» и «2V». Изменяя напряжение, подаваемое на вход прибора с потенциометра постоянного тока, устанавливают стрелку показывающего прибора на конечную отметку шкалы от минус I до 4 pH. Напряжение на гнездах «20mV» измеряется потенциометром постоянного тока.
Изменяя напряжение, подаваемое на вход прибора с потенциометра постоянного тока, устанавливают стрелку показывающего прибора на конечную отметку шкалы диапазона от минус 1 до 14 pH. Напряжение на гнездах «2V» измеряется компенсационным методом с помощью потенциометра постоянного тока и делителя напряжения ДН-1.
-
13.4.6. Определение основной погрешности комплекта рН-метра.
Настраивают комплект прибора по буферному раствору 6,88 pH. руководствуясь указаниями п. 9.3.2.
Измеряют pH буферных растворов 1,68 pH; 4,00 pH и 9,22 pH, имеющих температуру 20±2°С, измеренную с точностью ±0,5°С.
« S
2 о.с^ X
'•4 а > о Я et
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-8.jpg)
о «О у *5
в ««
и I
S ч « в S2 5 а
I в 2*1 I «в Stu
В И в
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-9.jpg)
»2§-ь Ч О и I н а J S о а
X Я о :?« ••®S.2 « S , в I
I 3 =»"« §• ;•" “s’*? S< л §■555
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-10.jpg)
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-11.jpg)
где: Доен — основная погрешность, мВ;
Ец — номинальное значение входного напряжения, мВ;
е„ — значение входного напряжения по потенциометру постоянного тока, мВ.
Основная погрешность на диапазоне 5 pH вышать 2,33 мВ; на диапазоне 15 pH — 23,3
не должна пре-мВ.
сопротивления
-
13.4.2. Определение влияния изменения стеклянного электрода.
Изменяя напряжение, подаваемое с потенциометра постоянного тока, устанавливают стрелку показывающего прибора последовательно на начало п конец шкалы диапазона от минус 1 до 4 pH, отмечая при этом соответствующие значения входного напряжения по потенциометру, вначале при значении величины сопротивления в цепи измерительного электрода, равном О, а затем 1000 МОм. Разность показаний, поделенная на 2, не должна превышать 0,25 основной погрешности.
-
13.4.3. Определение влияния изменения сопротивления .вспомогательного электрода.
Изменяя напряжение, подаваемое с потенциометра постоянного тока, устанавливают стрелку показывающего прибора последовательно на начало и конец шкалы диапазона от минус 1 до 4 рИ, отмечая при этом соответствующие значения входного напряжения по потенциометру, вначале при значении сопроти.вления в цепи вспомогательного электрода, равном 10 кОм, а затем после установки величины сопротивления о и 20 кОм. Изменение показаний прибора не должно превышать 0,25 значения основной погрешности.
-
13.4.4. Определение погрешности температурной компенсации.
К гнездам «TEPMOKOj^FIEHCATOP» подключают магазин сопротивлений-«лаееа-0;02 (например, МСР-63-))и устанавливают на нем значение сопротивления, соответствующее 20°С (приложение 1).
Подают на вход прибора напряжение, соответствующее расчетному, для отметки минус 1 pH диапазона «—1-г4» при температуре 20°С. Резистором «КАЛИБРОВКА» устанавливают стрелку показывающего прибора на начальную отметку шкалы.
-
12.4. Приборы должны храниться в закрытом помещении при температуре окружающего воздуха от 1 до 40°С и относительной влажности до 80%. Воздух в помещении не должен содержать примесей, вызывающих коррозию.
ПОВЕРКИ
-
13.1. Операции поверки.
погрешности преобразова-
основной
-
13.1.1. Определение теля.
изменения сопротивления
влиякия
-
13.1.2. Определение стеклянного электрода.
изменения сопротивления
влияния
-
13.1.3. Определение вспомогательного электрода.
-
13.1.4. Определение погрешности температурной компенсации.
-
13.1.5. Проверка напряжения на гнездах «20niV» и «2V».
-
13.1.6. Определение основной погрешности комплекта рН-метра.
-
13.2. Средства поверки.
Средства поверки выбираются в соответствии с указаниями п. 10.1.
Поверку производят на установке, схема которой приведена на рисунке 7д.
-
13.3. Подготовка к поверке.
-
13.3.1. До проведения поверки приборов должна быть проверена их градуировка в соответствии с разделом 10.
-
13.3.2. Поверка производится в нормальных условиях: температура окружающего воздуха 20±5°С; относительная влажность 65±15%;
напряжение питания 220±2В.
-
13.4. Проведение по,верки.
-
13.4.1. Определение основной погрешности преобразователя. Изменяя напряжение, подаваемое с потенциометра, устанавливают стрелку показывающего прибора на оцифрованную отметку шкалы, отм.ечад^при эт^м Ссоотвстствующее значение входного напряжения. 'С5^вЙи^$^знаЧенйё 'напряжения, установленное на потенциометре с номинальным значением входного напряжения, соответствующим оцифрованной отметке, определяют основную погрешность преобразователя.
Погрешность определяется по формуле:
Д = Е —е “осн ''Н»
При эксплуатации в розетку «ПОТЕНЦИОМЕТР» 8 устанавливается перемычка 9, которая снимается только при работе прибора в качестве нуль-индикатора.
При транспортировании и хранении перемычка 9 устанавливается в гнезда розеток «2V» и «20mV» согласно рис. 5, при этом закорачивается показывающий прибор.
Для доступа внутрь прибора необходимо снять заднюю стенку, отвернув 3 винта.
После снятия задней стенки и отвинчивания не.выпадающего винта 16 (рис. 5) шасси 15 может свободно поворачиваться вокруг вертикальной оси. Расположение отдельных узлов прибора на шасси показано на рис. 5.
-
4.2.2. Подставка.

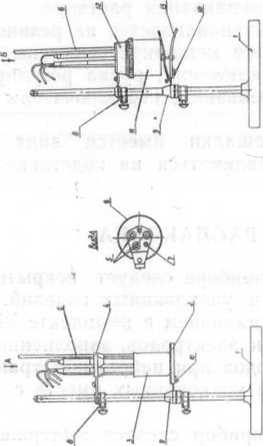

Подставка (рис. 6) предназначена для крепления электродов и установки сосудов с контролируемым раствором. Па подставке закрепляются два кронштейна 8 и 9, высота их установки может регулироваться в зависимости от вида измерений (измерение в стакане, измерение в термостатированной ячейке, измерение в ячейке для микроизмерений). Кронштейн 9, на котором закрепляется столик 2 или упор 13, поворачивается в горизонтальной плоскости.
На кронштейне 8 закрепляется держатель 4 или держатель 12. Оба держателя имеют отверстия для установки электродов 5, термометра 6 и автоматического термокомпенсатора 7.
При необходимости на кронштейне 9 укрепляется электромагнитная мешалка, которая может быть установлена также на основании подставки.
5. устройство и работа составных частей рН-МЕТРА-МИЛЛИВОЛЬТМЕТРА рН-121.-
5.1. Электродная система.
Основной характеристикой электродной системы является зависимость её Э.Д.С. от pH (рХ) и температуры раствора. Эта зависимость может быть представлена следующим уравнением:
где:
Е=Е,,-(54,197+0,1981) (рХ-рХ„), Е — Э.Д.С. в милливольтах;
54,197— значение крутизны стеклянного электрода при 0°С, мВ/рН;
0,198— температурный коэффициент крутизны, мВ/рН •‘’С;
t — температура контролируемого раствора, °C: рХ — значение pH (pNa или рК) раствора;
Е|„ рХ„ — координаты изопотенциальной точки.
Это уравнение позволяет рассчитать значения Э.Д.С. электродной системы для всех электродов, на работу с которыми рассчитан прибор. Сведения об электродах содержатся в паспортах на них.
-
5.2. Принадлежности.
-
5.2.1. Термостатированная ячейка.
Ячейка выполнена в виде двух цилиндрических стаканов, полость между которыми с помощью штуцеров соединяется резиновыми шлангами с лабораторным термостатом.
В ячейку помещается сосуд с контролируемым раствором. При измерениях ячейка помещается на упор (рис. бб).
Для уменьшения испарения раствора предусмотрен специальной конструкции держатель, который плотно входит во внутреннее отверстие ячейки.
-
5.2.2. Ячейка для микроизмерений.
Ячейка (рис. 6в) представляет собой стакан 3 с крышкой 14, в которой имеются три отверстия. Одно жит для установки электролитического ключа для установки вспомогательного электрода и установки термометра. Стакан 3 заполняется лием.
отверстие слу-15, второе — третье — для хлористым ка-
цилиндра со
Электролитический ключ 15 имеет форму сферическим дном, в нижней части которого имеется небольшое удлинение с впаянной асбестовой нитью, обеспечивающей связь полой части ключа с насыщенным раствором КС1 в стакане. В электролитический ключ заливается микродоза исследуемого раствора и помещается чувствительный элемент измерительного электрода.
При использовании электродов, селективных к ионам калия или хлора, ячейка для микроизмерений может использоваться вместо мостика. При этом в электролитический ключ и стакан наливается исследуемый раствор, измерительный электрод погружается в стакан, а вспомогательный — в электролитический ключ.
мы (см. п. 5.1 ). Значения Е„ и рН„ берутся из паспортов на соответствующие электроды.
11. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Характер неисправности |
Вероятные причины |
Методы устранения |
При включении прибора в сеть не светится индикатор на лицевой панели прибора. |
Перегорел предохра нитель, обрыв в сетевом шнуре. |
Заменить предохранитель, отремонтировать сетевой шнур. |
Показания прибора самопроизвольно изменяются. |
Обрыв в кабеле стеклянного электрода или в проводе вспомогательного электрода, повышенное сопротивление вспомогательного электрода. Нет перемычки на гнездах «потенциометр». |
а) заменить стеклян ный электрод; б) проверить сопротивление вспомогательного электрода; в) заменить вспомогательный электрод. |
При настройке прибора по буферным растворам показания прибора почти не изменяются. |
Трещина в стеклянном электроде. |
Заменить электрод. |
12. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
-
12.1. Транспортирование прибора должно производиться в крытых транспортных средствах при температурах:
а) от 50 до 0°С — при заполнении электродов раствором, не стойким к отрицательны.м температурам;
б) от 50 до минус 25'’С — при заполнении электродов раствором, стойким к отрицательным температурам.
-
12.2. Расстановка и крепление транспортных ящиков с ' приборами в транспортных средствах должны обеспечивать устойчивое положение при следовании в пути, отсутствие смещения и ударов друг о друга.
-
12.3. При транспортировании открытым автотранспортом ящики с приборами должны быть накрыты брезентом и закреплены.
щее отметке pH, наиболее удаленной от изопотенциальной точки электродной системы.
Резистором «рН„» установить стрелку показывающего прибора на соответствующую отметку pH по верхней щкале. Ручку «рН„» зафиксировать цанговым зажимом.
-
10.3.13. Проверить градуировку прибора на начальной и конечной отметка.х по верхней щкале каждого диапазона (при 20°С) и в случае необходимости повторить п. п. 10.3.2, 10.3.4-М0.3.15.
-
10.3.14. Нажать кнопки «0; 1» и «—14-14». На магазине сопротивлений установить 1838,4 Ом. Переменным резистором R42 установить стрелку показывающего прибора на конечную отметку по верхней шкале. Задать последовательно на знне сопротивлений значения 1728,8; 1619,2; 1509,6; 1290,4 Ом и убедиться, что стрелка останавливается на НИЯХ 80; 60; 40; 20 и 0.
мага-1400; деле-
-
10.4. Градуировка высокоомного милливольтметра.
-
10.4.1. Нажать кнопку « + mV».
Нажать кнопку «9 4-14». Подключить имитатор к гнезду «ИЗМ. 2».
-
10.4.2. Подать на вход прибора плюс £00 мВ. Переменным резистором R6 установить стрелку показывающего прибора на начальную отметку шкалы.
-
10.4.3. Подать на вход прибора плюс 1400 мВ. Переменным резистором R4 установить стрелку показывающего прибора на конечную отметку шкалы.
-
10.4.4. Нажать кнопку «—1414», подать на вход прибора плюс 1400 мВ и резистором R23 установить стрелку показывающего прибора на конечную отметку нижней шкалы. Резисторы R23 у R42 установлены на плате 5/47.102.013.
-
10.5. Градуировка нуль-индикатора.
-
10.5.1. Нажать кнопку «ИИ».
Нажать кнопку «-t-mV».
-
10.5.2. Подать на вход прибора 0 мВ. Переменным резистором «НИ» (R9) установить стрелку показывающего прибора на нулевую отметку верхней шкалы.
-
10.6. Градуировка прибора при использовании его для измерения рХ+.
Градуировка производится аналогично градуировке рН-метра, при этом значения Э. Д. С., соответствующие нужным точкам, вычисляются по уравнению электродной систе-
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-12.jpg)
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-13.jpg)
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-14.jpg)
-
5.2.3. Автоматический термокомпенсатор.
Чувствительный элемент термокомпенсатора, выполненный в виде медного сопротивления, помещен в запаянную стеклянную трубку-корпус.
Для улучшения теплопередачи от раствора к медному сопротивлению внутрь корпуса залито трансформаторное масло.
Для подключения к прибору р11-121 термокомпенсатор имеет две вилки.
При работе с термокомпенсатором глубина его погружения в испытуемый раствор должна быть не менее 30 мм.
-
5.2.4. Мешалка.
Мешалка предназначена для перемешивания раствора и представляет собой помещенный в корпус электродвигатель, иа оси которого установлен магнит.
Вращающееся магнитное поле, которое возникает при работе двигателя, увлекает за собой магнитную вертушку, помещенную в сосуд с раствором, при этом происходит перемешивание.
С изменением скорости вращения электродвигателя меняется интенсивность перемешивания раствора.
Сосуд с раствором устанавливается на резиновый коврик.
Все органы управления мешалкой вынесены на её переднюю панель: тумблер включения; ручка регулирования скорости вращения-перемешивания; переключатель направления вращения реверса.
На задней стенке мешалки имеется винт заземления. ЛАешалка может устанавливаться на подставке вместо столика 2 (рис. 6).
6. РАСПАКОВКА-
6.1. При получении прибора следует вскрыть упаковку и убедиться в сохранности упакованных изделий. Необходимость этого вызывается наличием в комплекте ЗИП бьющихся стеклянных деталей и электродов, заполненных растворами. Разрушение электродов при небрежной транспортировке может привести к порче упакованных вместе с ними других изделий.
-
6.2. Распакованный прибор следует выдержать при температуре 20±5°С и относительной влажности до 80 проц, в течение 24-х часов, после чего можно приступить к подготовке прибора к работе.
-
10.3.4. Задать на вход прибора напряжение 0 мВ. Резисторами «Е„ ГРУБО» (R25) и «КАЛИБРОВКА» (R1G) установить стрелку показывающего прибора на начальную отметку верхней шкалы.
-
10.3.5. Подать па вход прибора напряжение (в пределах — 255-^-280 мВ) с тем, чтобы стрелка установилась па конечное
деление по верхней шкале. Записать точное значение (А) этого напряжения.
-
10.3.6. Нажать кнопку «9-^ 14». Задать на вход прибора напряжение, равное удвоенному значению (2А), полученному в пункте 10.3.5, и резистором R14 установить стрелку показывающего прибора на начальную отметку верхней И1ка.'1ы. Повторить пункты 10.3.4 — 10.3.6.
-
10.3.7. Нажать кнопку „1-г4“. Задать на вход прибора минус 290,82 мВ и ручкой резистора «КРУТИЗНА» установить стрелку показывающего прибора на конечную отметку верхней шкалы.
Зафиксировать ось резистора «КРУТИЗНА» цанговым зажимом.
-
10.3.8. Нажать кнопку «9-^- 14». Задать на вход прибора минус 581,64 мВ и резистором R8 установить стрелку показывающего прибора на начальную отметку шкалы.
Зафиксировать ось резистора R8 цанговым зажимом.
-
10.3.9. На магазине сопротивлении установить 1838,4 Ом, соответствующее температуре 100°С контролируемого раствора. Задать на вход прибора минус 740,3 мВ и резистором R36 установить стрелку показывающего прибора на начальную отметку шкалы.
-
10.3.10. На магазине сопротивлений установить 1400 Ом, соответствующее температуре контролируемого раствора 20°С. Задать на вход прибора напряжение, соответствующее отметке минус 1 pH для выбранной электродной системы при 20°С; нажав кнопку «—1-г4», резисторами «Е„ ГРУБО» н «КАЛИБРОВКА» установить стрелку показывающего прибора на начальную отметку верхней шкалы.
-
10.3.11. Нажать кнопку предела измерения, наиболее удаленного от координаты изопотенциальной точки выбранной электродной системы.
-
10.3.12. На магазине сопротивлений установить 1838,4 Ом, соответствующее температуре контролируемого раствора 100°С, и задать на вход прибора напряжение, соответствую-
31
допустимую, следует с помощью резистора R16 («КАЛИБРОВКА») (блок 5) установить требуемые показания.
Если с помощью переменного резистора R16 не удается установить требуемые показания одновременно па всех диапазонах измерения, то следует произвести градуировку прибора (и. 10.3 данного раздела).
-
10.2.2. Проверка настройки прибора на координату рП„ электродной системы.
При показаниях прибора, соответствующих изопотенци-альной координате электродной системы, показания прибора не должны зависеть от положения потенциометра «ТЕМПЕРАТУРА РАСТВОРА» (при ручной температурной компенсации).
Проверка производится в следующем порядке:
а) включить прибор на пределы измерения 4 4-9 рП при работе с ручной температурной компенсацией;
б) изменяя напряжение, подаваемое с потенциометра, установить стрелку показывающего прибора на отметку, соответствующую рИ„;
«ТЕМПЕ РАТУ-что показания прибора ие должно превышать
в) вращая ручку переменного резистора РА РАСТВОРА», убедиться в том, не меняются. Изменение показаний *0,02 pH;
показаний превышает градуировку прибора
г) в случае, если изменение ±0,02 pH, необходимо произвести (п. 10.3).
-
10.3. Градуировка прибора для использования в качестве рН-метра.
-
10.3.1. Включить прибор в соответствии со схемой рис. 7д. Установить напряжение питания 220В±2 проц. Снять планку, закрывающую подстроечные резисторы.
-
10.3.2. Нажать кнопки «рН» и «—1-?4».
-
10.3.3. К гнездам термокомпенсатора подключить магазин сопротивлений, на котором установить 1400 Ом. Переключатель рода термокомненсацин установить в положение «АВТ». Ручку резистора «КРУТИЗНА» (R26) установить в крайнее правое положение. Изменяя напряжение, подаваемое с потей-циометра, установить стрелку показывающего прибора па оцифрованную отметку шкалы. Регулировкой резистора R32 исключить влияние изменения положения ручки резистора «рН„» на показания прибора. Ручку резистора «рН„» установить в крайнее iip:iiu>> положение.
-
7.1. К работе с прибором допускается персонал, изучивший паспорт прибора, а также действующие правила по эксплуатации электроустановок и правила работы с химическими растворами.
-
7.2. Прибор и мешалка в процессе эксплуатации должны быть надежно заземлены.
-
7.3. Не разрешается работать с прибором, у которого не светится глазок индикации включения 8 (рис. 4).
-
7.4. Во время профилактических работ и ремонта прибор должен быть отключен от сети.
-
8.1. Общие указания.
В зависимости от вида (в стакане, в термостатированной ячейке, в ячейке для микроизмерений) и условий измерений при подготовке к работе следует выбрать необходимые принадлежности.
СО со
Выбор измерительных электродов зависит от измеряемого параметра. Измерительные электроды подключаются к гнездам «ИЗМ. 1» или «ИЗМ. 2» прибора непосредственно или с помощью переходного штеккера, входящего в комплект ЗИП. Гнезда «ИЗМ. 1» и «ИЗМ. 2» равноценны.
В качестве электрода сравнения используется вспомогательный электрод ЭВЛ-1МЗ, который подключается к гнезду «ВСП.» прибора.
-
8.2. Подготовка прибора к работе.
-
8.2.1. Установите прибор на рабочем месте.
-
8.2.2. Проверьте механический нуль показывающего прибора. При необходимости корректором нуля показывающего прибора с помощью отвертки установите стрелку на начальную отметку.
-
8.2.3. Присоедините провод заземления к зажиму заземления 19 (рис. 5).
-
8.2.4. Установите перемычку 9 (рис. 5) в розетку «ПОТЕНЦИОМЕТР» 8.
-
8.25. Переведите переключатель рода термокомпенсации в положение «РУЧ.».
-
8.2.6. Нажмите кнопку «0; 1» и кнопку любого диапазона измерения.
-
8.2.7. Включите прибор в сеть 220 В, 50 Гц.
-
8.2.8. Прогрейте прибор в течение не менее 30 минут. Прибор готов к работе.
-
8.3. Подготовка подставки для измерения в стакане.
-
8.3.1. Соберите подставку.
-
8.3.2. Установите кронштейн 9 (рис. 6а ) на трубе подставки, зажмите винт крепления кронштейна.
винт
-
8.3.3. Установите столик в кронштейн и зажмите фиксации столика.
винт
-
8.3.4. Установите кронштейн 8 на трубу и зажмите фиксации кронштейна.
винт
-
8.3.5. Установите держатель на кронштейне, зажмите фиксации держателя.
-
8.3.6. Выберите нужные электроды и подготовьте их к работе согласно указаниям паспорта на них.
-
8.3.7. Установите термометр в отверстие держателя.
-
8.3.8. В случае применения автоматического термокомпенсатора установите его в отверстие держателя и включите в розетку «ТЕРМОКОМПЕНСАТОР» прибора.
-
8.3.9. Налейте дистиллированную воду в стакан. Отведите столик в сторону. Погрузив электроды в стакан, подведите под него столик.
-
8.3.10. Отрегулируйте положение кронштейнов таким образом, чтобы электроды при погружении в стакан не доходили до дна на 4—6 мм, закрепите кронштейны винтами.
-
-
8.4. Подгото,вка подставки для измерения в термостатированной ячейке.
-
8.4.1. Выполните п.п. 8.3.1 и 8.3.2.
-
8.4.2. Установите упор в кронштейн, зажмите винт фиксации упора.
-
8.4.3. Выполните п.п. 8 3.4-г8.3.7.
-
8.4.4. Присоедините шланги от термостата к штуцерам термостатированной ячейки и установите ячейку на упор.
-
-
8.5. Подготовка подставки для измерения в ячейке для микроизмерений аналогична подготовке для измерения в стакане до п. 8.3.7 включительно.
9. ПОРЯДОК РАБОТЫ-
9.1. Общие указания.
-
9.1.1. Подготовить составные части рН-метра-милливольт-метра к работе, руководствуясь разделом 8.
-
10.1.8- Мост постоянного тока типа РЗЗЗ, УМВ или аналогичный им. Необходим для измерения величин сопротивлений измерительной схемы,
-
10.2. Проверка основных характеристик прибора.

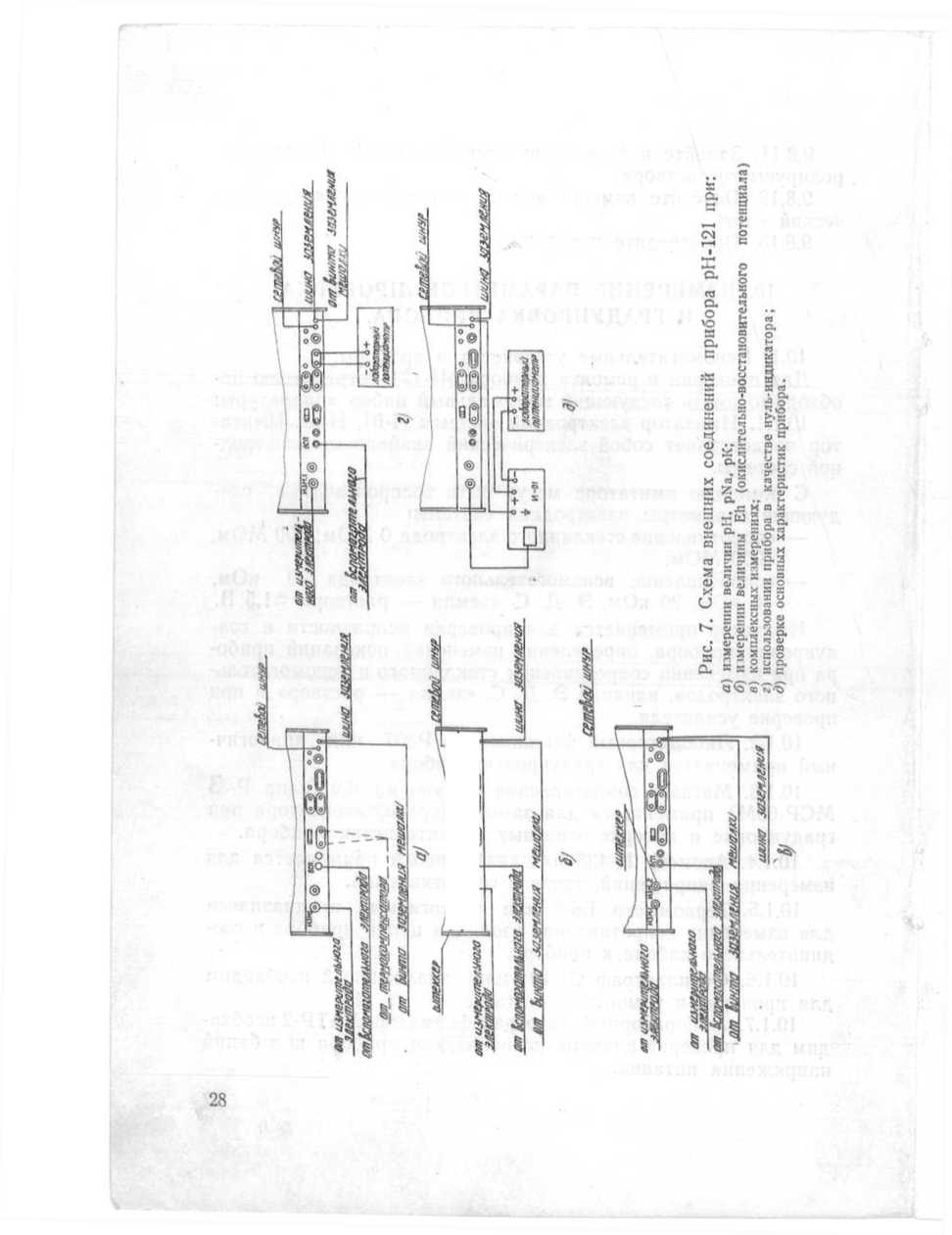

Схема соединений для проверки основных характеристик прибора приведена на рис. 7.
-
10.2.1. Проверка градуировки прибора при использовании в качестве рН-метра.
Проверку градуировки производят после прогрева прибора в течение 30 минут при номинальном напряжении питания (220 В).
Условия градуировки
Выполнение условий
со СО
Температура контролируемого раствора 20^С
Сопротивление стеклянного электрода 500 МОм.
Сопротивление вспомогательного электрода 10 кОм.
Э. Д. С. «земля — раствор» Ез=0.
На вход проверяемого прибора подается напряжение, соответствующее Э. Д. С. электродной системы при температуре контролируемого раствора 20°С.
а) При автоматической температурной компенсации на магазине сопротивлений устанавливается величина 1400 Ом, соответствующая сопротивлению термокомпенсатора при 20°С.
б) При ручной температурной компенсации ручку потенциометра «ТЕМПЕРАТУРА РАСТВОРА» установить в положение, соответствующее 20°С.
Переключатели имитатора электродной системы И-01 ставятся в соответствующее положение.
На потенциометре Р307 устанавливается величина Э. Д. С. электродной системы для температуры 20°С и заданного значения pH.
Показания прибора проверяются на начальной и конечной отметках шкалы каждого диапазона измерения. Если они соответствуют расчетным значениям, то производят проверку показаний на всех оцифрованных отметках.
Погрешность показаний не должна превышать значений, указанных в табл. 1. Если погрешность показаний превышает
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-15.jpg)
![Паспорт. рН-метр - милливольтметр. рН-121. ОЕИ Аналитика](mp_html/17090475536668a5ca9dae8_files/17090475536668a5ca9dae8-16.jpg)
-
9.1.2. Электроды перед погружением в буферный или контрольный раствор необходимо тщательно промывать дистиллированной водой, остатки воды с электродов удалить фильтровальной бумагой.
-
9.1.3. При эксплуатации прибора необходимо иметь в виду, что буферные и контрольные растворы при многократном применении могут изменять значение pH.
Прежде чем производить корректировку показаний прибора с помощью ручки «КАЛИБРОВКА», необходимо убедиться в том, что погрещность измерения вызвана изменением настройки прибора, а не изменением pH буферного нл.ч контрольного раствора.
Изменение настройки прибора может быть обнаружено проверкой по свежеприготовленному буферному или контрольному раствору (см. приложения 2 и 4).
-
9.1.4. По окончании работы с прибором электроды для измерения рИ должны оставаться погруженными в воду или в 0,1 М раствор соляной кислоты, а электроды для измерения рХ других ионов—в соответствующие растворы, указанные в паспортах на эти электроды.
-
9.1.5. В первые несколько дней эксплуатации прибора или нового стеклянного электрода проверку прибора по буферны.м или контрольным растворам следует производить каждый день, так как характеристики стеклянного электрода могут изменяться.
При последующей работе с прибором проверка по буферным или контрольным растворам может производиться реже (до 1 раза в 3 дня).
-
9.1.6. В случае образования пленок электроды могут промываться органическими растворителями, кислотами или щелочами, после чего они должны особенно тщательно промываться дистиллированной водой, а показания прибора должны быть проверены на буферных или контрольных растворах.
-
9.1.7. Ручной температурной компенсацией рекомендуется пользоваться в случае измерения pH (рХ) растворов, имеющих постоянную температуру. При этом переключатель рода термокомпенсации установить в положение «РУЧ.», на переключателе рода работ нажать кнопку «0; t» и на переключателе диапазонов — кнопку любого диапазона, кроме нуль-нндикатора («НИ»).
Ручкой «ТЕМПЕРАТУРА РАСТВОРА» выставить на верхней шкале показывающего прибора измеренное значение температуры контролируемого раствора, руководствуясь оцифровкой 0...100.
В случае измерения pH (рХ) растворов, температура которых изменяется, рекомендуется применять автоматическую температурную компенсацию.
При этом переключатель рода термокомпенсации установить в положение «АВТ.», в держатель установить автоматический термокомпенсатор, который подключить в розетку «ТЕРМО КОМПЕ11САТОР».
-
9.1.8. Отсчет по шкале показывающего прибора следует производить после того, как показания примут установившееся значение.
Обычно время установления показаний не превышает 3-х минут.
При измерениях pH сильно кислых и сильно щелочных растворов при температурах, близких к нулю, или при измерениях pH растворов с очень малой буферной емкостью время установления показаний может значительно возрасти (до 10 минут).
-
9.1.9. При замене контролируемого раствора и по окончании измерения должна быть нажата кнопка «0; t».
ре-каж-
-
9.1.10. Для обеспечения надежного контактирования комендуется производить 3—4 включения-переключения дон кнопки переключателей.
-
9.2. Отсчет показаний.
-
9.2.1. Отсчет показаний при измерении pH.
-
При работе на одном из узких диапазонов -(— 1-?4;
4-г9;
9-714) отсчет показаний необходимо производить по верхней шкале показывающего прибора, руководствуясь оцифровкой, соответствующей выбранному диапазону измерения и определяемой положением кнопок выбора диапазона. При нажатии кнопки «—1-714» отсчет показаний необходимо производить по нижней шкале прибора.
-
9.2.2. Отсчет показаний при измерении э.д.с.
При работе на одном из узких диапазонов (—1 -?4; 4~ 9; 9-714) отсчет показаний следует производить по верхней шкале показывающего прибора, руководствуясь оцифровкой, соответствующей выбранному диапазону, умножая показания на 100.
-
9.2.3. Отсчет показаний при измерении pNa (pAg, рК, pNH* ). Нажать кнопку прибора <—1 -7-4» и отсчет показаний
-
9.8.11. Залейте в электролитический ключ 1—2 мл контролируемого раствора.
-
9.8.12. Опустите измерительный электрод в электролитический ключ.
-
9.8.13. Произведите измерения.
-
10.1. Вспомогательные устройства и приборы.
Для проверки и ремонта прибора pH-121 потребителю необходимо иметь следующий минимальный набор аппаратуры:
-
10.1.1. Имитатор электродной системы И-01, И-02. Имитатор представляет собой электрический эквивалент электродной системы.
С помощью имитатора могут быть воспроизведены следующие параметры электродной системы:
-
— сопротивление стеклянного электрода 0 МОм; 500 МОм, 1000 МОм;
-
— сопротивление вспомогательного электрода 0 кОм, 10 кОм, 20 кОм, Э. Д. С- «земля — раствор» ±1,5 В.
Имитатор применяется для проверки исправности и градуировки прибора, определения изменений показаний прибора при изменении сопротивления стеклянного ного электродов, влияния Э. Д. С. «земля — проверке усилителя.
и вспомогатель-раствор» и при
или аналогич-
-
10.1.2. Лабораторный потенциометр Р307 ный применяется для градуировки прибора.
-
10.1.3. Магазин сопротивления не хуже кл. 0,2 (напр. Р-ЗЗ МСР-60М) применяется для замены термокомпенсатора при градуировке и поверке основных характеристик прибора.
-
10.1.4. Авометр Ц-435 или аналогичный применяется для измерения напряжений, токов и сопротивлений.
-
10.1.5. Тераомметр Е6-3 или аналогичный предназначен для измерения сопротивления изоляции цепей прибора и соединительного кабеля к прибору.
-
10.1.6. Осциллограф С1-19 пли аналогичный необходим для проверки и ремонта усилителя.
-
10.1.7. Лабораторный автотрансформатор ЛАТР-2 необходим для проверки влияния на показания прибора колебаний напряжения питания.
которым Г1роизводитс51 компенсация измеряемой Э.Д.С. Поместить электроды в контролируемый раствор.
-
9.6.3. Нажать кнопку « + mV» или «—mV». Изменяя напряжение, подаваемое с потенциометра, установить стрелку показывающего прибора на отметку, соответствующую нулю нуль-индикатора. При этом показания потенциометра будут соответствовать измеряемой Э. Д. С.
-
9.7. Использование прибора для производства потенциометрического титрования.
Прибор может быть использован для производства ручного и автоматического потенциометрического титрования. Для работы с блоком автоматического титрования (БАТ-15) в приборе имеется выход 0-7-2 V.
-
9.8. Измерения в пробах малого объема (микроизмере-пия).
Подготовьте прибор и подставку к работе.
Подготовленные согласно паспорту электроды уста-отверстия держателя.
Залейте насыщенный раствор КС1 в стакан 3
-
9.8.1.
-
9.8.2.
новите в
-
9.8.3.
(рис. 6в), установите крышку 14, ключ электролитический 15. Проверьте уровень насыщенного раствора КС1 в стакане. Удлиненная часть электролитического ключа должна быть в растворе КС1.
-
9.8.4. Залейте в электролитический ключ 1—2 мл контрольного (буферного) раствора.
-
9.8.5. Установите ячейку для микроизмерений на столик и подведите последний под электроды.
-
9.8.6. Опустите измерительный электрод в электролитический ключ, а вспомогательный электрод и термометр—в отверстия крышки.
Отрегулируйте положение электродов так, чтобы измерительный электрод прилегал к внутренней сферической поверхности электролитического ключа, а вспомогательный электро.т, был погружен в раствор КС1 на 30—40 мм.
-
9.8.7. Вставьте выводы электродов в соответствующие гнезда прибора.
-
9.8.8. Произведите настройку прибора согласно п.п 9.3 ’
-
9.4. ■ -
-
9.8.9. Поднимите измерительный электрод. Выньте электролитический ключ, промойте дистиллированной водой и установите на место.
-
9.8.10. Промойте измерительный электрод. производить по верхней шкале в единицах pNa (pAg, рК, pNH,).
-
9.3. Измерение pH.
-
9.3.1. Буферные растворы и их приготовление.
Буферные растворы приготавливаются из реактивов квалификации «для рН-метрии».
Реактивы «для рН-метрии» .выпускаются в виде фиксана-лов, рассчитанных на приготовление 1000 мл буферного раствора каждого наименования.
Для приготовления буферных растворов применяется дистиллированная вода, предварительно прокипяченная в течение 30—40 минут для удаления растворенной углекислоты.
Значения pH буферных растворов приведены в приложении 2.
Кроме стандартных буферных растворо,в можно использовать 0,1 Н раствор соляной кислоты, приготовленный из фик-саналов. Значения pH указанного раствора приведены в приложении 3.
Не следует производить проверку рН-метра по растворам, приготовленным из случайно имеющихся реактивов, так как при этом возможны значительные ошибки в значениях pH приготовленных растворо.в.
-
9.3.2. Настройка приборов по буферным растворам.
Настройку приборов рекомендуется производить по буферному раствору, значения pH которого лежат в диапазоне, на котором производятся измерения. Настройку приборов для измерения pH растворов с постоянной температурой рекомендуется производить по буферным растворам при этой температуре.
При настройке и в процессе измерения рекомендуется использовать один и тот же вид температурной компенсации.
Настройка производится по буферным растворам с температурой 20'’С и по буферному раствору с температурой, близкой к предельной температуре контролируемого раствора в следующем порядке:
-
9.3.2.1. При ручной температурной компенсации нажать кнопку «0; 1» (кнопка «НИ» должна быть отжата); ручкой «ТЕМПЕРАТУРА РАСТВОРА» установить стрелку показывающего прибора против отметки, соответствующей 20®С.
-
9.3.2.2. Поместить электроды в соответствующий буферный раствор с температурой 20°С.
-
9.3.2.3. Нажать кнопку выбора соответствующего диапазона измерения, а затем кнопку «pH». Ручкой «КАЛИБРОВКА» установить стрелку показывающего прибора на отметку, соответствующую значению pH буферного раствора при 20°С.
-
9.3.2.4. Проверить показания прибора в буферном растворе со значением pH, наиболее удаленным от первоначального. В случае необходимости откорректировать показания прибора ручкой «КРУТИЗНА».
-
9.3.2.5. Повторить пункты 9.3.2.2 9.3.2.4 и проверить
показания прибора в остальных буферных растворах. Ошибки измерения при этом не должны превышать 0,05 pH.
Большие ошибки могут быть вызваны следующими причинами:
Причина ошибки
Способ обнаружения
-
1. Недостаточный проток хлористого калия через вспомогательный электрод.
-
2. Изменение pH одного или нескольких буферных растворов.
-
3. Неисправность стеклянного электрода.
-
4. Изменение градуировки прибора.
Измерить сопротивление вспомогательного электрода. При необходимости заменить электрод.
Произвести проверку по свежеприготовленным буферным растворам.
Заменить стеклянный электрод.
Проверить и при необходимости произвести градуировку приборов от лабораторного потенциометра в соответствии с разделом 10.3.
-
9.3.2.6. Ручку «ТЕМПЕРАТУРА РАСТВОРА» установить в положение, соответствующее выбранной температуре буферного раствора. Поместить электроды в раствор.
-
9.3.2.7. Нажать кнопку выбора диапазона, соответствующего значению pH измеряемого раствора, и кнопку «pH». Ручкой «pH,,» установить показания прибора, соответствующие значению pH буферного раствора при данной температуре.
-
9.3.2.8. При использовании автоматической температурной компенсации в растворы помещается также и автоматический температурный компенсатор.
-
9.3.3. Настройка прибора при измерении pH растворов, температура которых не меняется в процессе измерения, производится no буферному раствору с температурой, равной температуре контролируемого раствора, в соответствии с п.п. 9.3.2.1 — 9.3.2.5.
-
9.4. Измерение рХ+.
Для измерения активности ионов натрия, серебра, калия и аммония в водных растворах в качестве измерительных используются стеклянные электроды ЭСЛ-51-07 (pNa и pAg) и ЭСЛ-91-07 (рК и pNH4).
Прибор должен быть отградуиро.ван на данную электродную систему согласно п. 10.6.
-
9.4.1. Настройка прибора по контрольным растворам для измерения рХ + .
-
9.4.1.1. Нажать кнопку «0; t». Выбрать вид температурной компенсации в соответствии с указаниями п. 9.1.7.
-
9.4.1.2. Электроды поместить в раствор 0,1 М NaCl (КС1).
-
9.4.1.3. Нажать кнопку «—1—4».
-
9.4.1.4. Установить ручку «ТЕМПЕРАТУРА РАСТВОРА» в положение, соответствующее температуре раствора (при ручной температурной компенсации). Нажать кнопку «pH».
Ручкой «КАЛИБРОВКА» установить стрелку на соответствующее значение по верхней щкале показывающего прибора.
-
9.4.1.5. Про.верить показания прибора по контрольным растворам (приложение 4), ощибки измерения при этом не должны превышать 0,05 рХ+.
-
9.5. Измерение Э.Д.С.
При измерениях Э.Д.С. могут быть использованы различные измерительные электроды (платиновый, стеклянный, золотой, серебряный и т. д.).
В зависимости от величины и знака измеряемой Э.Д.С- нажать соответствующую кнопку выбора диапазона и рода работы («Ч-тУ» или «—mV»).
-
9.6. Использование прибора в качестве высокоомного нуль-индикатора.
Для использования прибора в качестве высокоомного нуль-пндикатора необходимо выполнить следующее;
-
9.6.1. Нажать кнопки «0; t» и «НИ». Резистором «НИ» (рис. 4) установить стрелку показывающего прибора на нулевую или другую отметку верхней шкалы, которая при этом будет принята за нуль нуль-индикатора.
-
9.6.2. Снять перемычку с розетки «ПОТЕНЦИОМЕТР» и подключить к ней потенциометр (например, Р 37-1 или Р 307),
25
