Методика поверки «Газоанализаторы XNX ХТС» (МП 205-08-1016)
УТВЕРЖДАЮ
ь директора венной метрологии "ВНИИМС"
Н.В. Иванникова
2016 г.
Газоанализаторы XNX ХТС
Методика поверки
МП 205-08-1016 г. Москва 2016 г.
Настоящая методика распространяется на газоанализаторы XNX ХТС (далее - газоанализаторы) фирмы "Honeywell Analytics Ltd.", Великобритания, фирмы "Honeywell Analytics Inc.", CHIA, и устанавливает методику их первичной и периодической поверок в процессе эксплуатации.
Для XNX ХТС с оптическими инфракрасными сенсорами Searchpoint Optima Plus, Searchpoint Optima Plus XTC.
Интервал между поверками - 2 года.
Для XNX ХТС с термокаталитическими сенсорами MPD, Sensepoint PPM, Sensepoint НТ, оптическими трассовыми Searchline Excel, Searchline Excel ХТС, электрохимическими ЕС.
Интервал между поверками - 1 год.
Примечание.При эксплуатации газоанализаторов XNX ХТС в составе измерительного канала измерительной системы утвержденного типа, при проведении поверки следует руководствоваться утвержденной методикой поверки на систему.
1 ОПЕРАЦИИ ПОВЕРКИ1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1
|
Операция поверки |
Номер пункта методики поверки |
Необходимость проведения операции при поверке | |
|
первичной |
периодической | ||
|
1 Внешний осмотр |
6.1 |
Да |
Да |
|
2 Опробование |
6.2 |
Да |
Да |
|
3 Проверка соответствия программного обеспечения |
6.2.3 | ||
|
4 Определение основной погрешности |
6.3.1 |
Да |
Да |
|
5 Определение времени установления показаний |
6.3.2 |
Да |
Нет |
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, диапазон измерений (0-55) °C, цена деления 0,1 °C, погрешность ±0,2 °C. Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст. Психрометр аспирационный М-34-М, ТУ 52.07-ГРПИ.405 132.001-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40 °C. Секундомер СОСпр, ТУ 25-1894.003-90, погрешность 0,2 с. |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6 |
Поверочный нулевой газ - воздух марок А и Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-85. Азот особой чистоты сорт 1,2-й по ГОСТ 9293-74 в баллоне под давлением. Стандартные образцы состава газовые смеси в баллонах под давлением, выпускаемые по ТУ 6-16.2956, ТУ 2114-014-20810646-2014. Генератор озона ГС-024 по ТУ 25-7407.040-90. |
|
6 |
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А, силы переменного тока до 2 А, сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В. Источник питания постоянного тока Б5-49, выходной ток 0,001-0,999 А, выходное напряжение 0,1-99,9 В. Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм. Вентиль трассовый точной регулировки ВТР-4, диапазон рабочего давления (0-6) кгс/см2, диаметр условного прохода 3 мм. Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 мЗ/ч, кл. точности 4. Ротаметр РМ-А-0,16Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,16 м3/ч, кл. точности 4. Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм. Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм. Калибровочный набор в зависимости от вида используемого датчика (калибровочная чашка, насадка, колпак для подвода газа), входящий в комплект поставки датчика, производства фирмы "Honeywell Analytics Ltd.". Калибровочная кювета производства фирмы "Honeywell Analytics Ltd.". Испытательные фильтры производства фирмы "Honeywell Analytics Ltd.". |
-
2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Допускается применение других средств, не приведенных в таблице, имеющие технические и метрологические характеристики, не уступающие указанным в таблице 2.
-
2.3 Технические характеристики стандартных образцов состава газовых смесей (ГС), используемых для поверки, приведены в Приложении В.
-
2.4 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении В, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из Приложения Б;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого датчика, должно быть не более 1/3.
-
2.5 Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.
-
3.1 К проведению поверки допускаются лица, ознакомившиеся с руководством по эксплуатации, настоящей методикой поверки, прошедшие инструктаж и проверку знаний работы с электроустановками, ядовитыми газами и сосудами высокого давления.
-
3.2 Помещение, в котором производится поверка, должно иметь приточно-вытяжную вентиляцию и сброс газа за пределы помещения согласно "Правилам безопасности систем газораспределения и газопотребления" (ПБ12-529-03), утвержденным постановлением № 9 ГГТН РФ от 18.03.2003 г. Не допускается сбрасывать ГС в атмосферу рабочих помещений.
-
3.3 В помещении запрещается пользоваться открытым огнем и курить.
-
3.4 Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
-
3.5 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
3.6 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.
-
4.1 При проведении поверки соблюдают следующие условия:
-
- температура окружающей среды, °C 20 ± 5
-
- относительная влажность окружающей среды, % от 30 до 80
-
- атмосферное давление, кПа от 98 до 104,6
-
- напряжение питания постоянного тока, В 24,0 ± 2,4
-
- расход ГС, если не указано иное, дм3/мин 0,5 ± 0,1
-
- время подачи ГС, если не указано иное, с 60
-
-
4.2 Механические воздействия, электрические и магнитные поля, влияющие на работу XNX ХТС, должны отсутствовать.
-
5.1 Перед проведением поверки выполняют следующие подготовительные работы:
-
- подготавливают газоанализатор XNX ХТС к работе в соответствии с технической документацией (далее - ТД) фирмы-изготовителя;
-
- устанавливают на газоанализатор XNX ХТС соответствующий датчик и подготавливают его к процедуре калибровки ГС, согласно руководству по эксплуатации датчика и используя калибровочный набор, входящий в комплект поставки датчика;
-
- подготавливают к работе средства поверки в соответствии с руководствами по эксплуатации на них;
-
- перед проведением периодической поверки проводят регламентные работы, предусмотренные ТД фирмы-изготовителя;
-
- проверяют наличие и сроки действия паспортов ГСО-ПГС.
-
6.1 Внешний осмотр
При внешнем осмотре устанавливают соответствие XNX ХТС следующим требованиям:
-
- отсутствие механических повреждений, влияющих на работоспособность;
-
- исправность органов управления, настройки;
-
- маркировка должна быть четкой и соответствовать требованиям эксплуатационной документации;
Газоанализатор XNX ХТС считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 Проверка общего функционирования газоанализатора XNX ХТС.
Проверку производят при подаче напряжения питания и визуальном контроле работоспособности в соответствии с технической документацией изготовителя.
Результаты считают положительными, если по окончании времени прогрева в чистом атмосферном воздухе показания дисплея соответствуют нулевому содержанию определяемого компонента (20,9 ± 5 % для датчика кислорода).
-
6.2.2 Подтверждение соответствия программного обеспечения
Результат проверки соответствия программного обеспечения считают положительными, если номер версии, отображающийся на дисплее газоанализатора XNX ХТС, не ниже номера версии, указанного в описании типа (приложение к свидетельству от утверждении типа).
-
6.2.3 Проверка нулевых показаний
Проверку проводят при подаче на газоанализатор XNX ХТС поверочного нулевого газа (ПНГ, в соответствии с Приложением Б) через ротаметр с расходом:
-
- (500 ± 100) см3/мин для термокаталитических и электрохимических сенсоров,
-
- (1000 ± 100) см3/мин для инфракрасных сенсоров в течение не менее утроенного номинального времени установления показаний по уровню 0,9 (Т09, Приложение Б) для соответствующего определяемого компонента и диапазона измерений.
В том случае, если показания дисплея газоанализатора XNX ХТС отличаются от нулевых более чем на 0,5 в долях от пределов основной погрешности, проводят их корректировку в соответствии с документацией изготовителя.
-
6.2.4 Результаты опробования считают положительными, если после включения и прогрева газоанализатора XNX ХТС все технические тесты пройдены успешно и отсутствует информация об отказах и неисправностях.
-
6.3 Определение метрологических характеристик
-
6.3.1 Определение основной погрешности
Определение основной погрешности газоанализатора XNX ХТС по показаниям дисплея проводят по схеме, приведенной в Приложении Г, при поочередной подаче ПГС (Приложение В, таблицы В.1 - В.4) в последовательности:
при первичной поверке 1-2-3-2-1-3
при периодической поверке 1-2-3, где 1 - поверочный нулевой газ или смесь соответствующая (0-10) % поверяемого диапазона;
-
2 - смесь, соответствующая (45-55) % поверяемого диапазона;
-
3 - смесь, соответствующая (90-100) % поверяемого диапазона, если не указано иначе в
Приложении В.
Время подачи ПГС не менее утроенного номинального времени установления показаний по уровню 0,9 (То,9, Приложение Б) для соответствующего определяемого компонента и диапазона измерений.
При подаче каждой ПГС фиксируют установившиеся показания дисплея, поверяемого газоанализатора XNX ХТС.
Пересчет значений содержания определяемого компонента, выраженных в объемной доле, %, в % НКПР проводят по формуле
|
У^/оНКПР . |
у д (% (об .доля)) = -100 ^НКПР |
Хд(°Л>(об .доля)) w
v ” - действительное значение объемной доли определяемого компонента в точке поверки, %;
Хнкпр ~ нижний концентрационный предел распространения пламени определяемого компонента в соответствии с ГОСТ Р 511330.19-99, объемная доля, %.
Пересчет действительного значения содержания определяемого компонента в ПГС в значения "х/оНКПР м, НКПР-м (для измерительных каналов с трассовыми инфракрасными сенсорами Searchline Excel, ХТС (Short, Medium, Long) проводят по формуле
лУУоНКПР-м _ Т
Л - Lcell
где Lcell - длина кюветы, используемой для поверки, м.

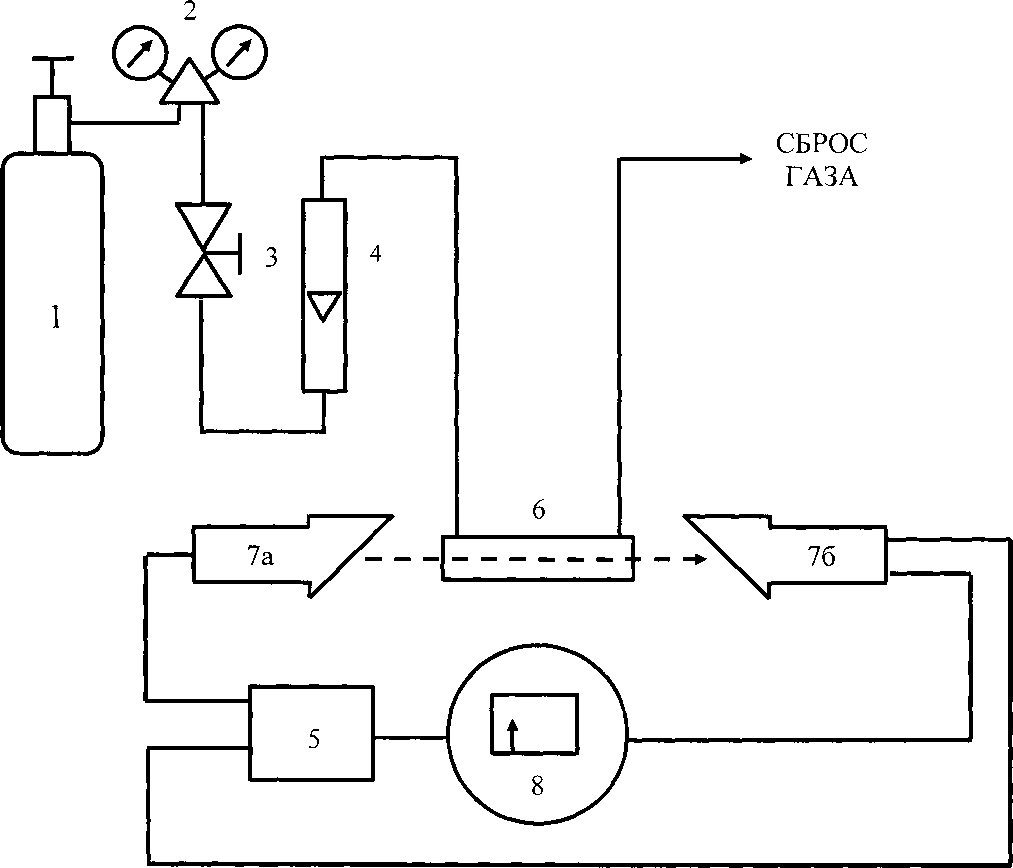

Пересчет действительного значения содержания определяемого компонента в ПГС в значения Х/оНКПР'м, % НКПР-м (% НКПР) (для измерительных каналов с трассовыми инфракрасными сенсорами Searchline Excel, ХТС модели Cross Duct проводят по формуле
°/аНКПР
X м
Хд(%(об.доля)) МЮ/оНКПр
1002-L
где L - ширина канала (расстояние между блоком совмещенных приемника и передатчика и отражающим элементом), м.
Оценку значения основной абсолютной погрешности XNX ХТС ( Л ), объемная доля определяемого компонента, % или млн’1, или довзрывоопасная концентрация, % НКПР, находят по формуле
Л = хм-хгде Хы - результат измерений содержания определяемого компонента в ПГС, объемная доля определяемого компонента, %( млн'1), или довзрывоопасная концентрация, % НКПР;
Хд - действительное значение содержания определяемого компонента в ПГС, объемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация, % НКПР.
Оценку значения основной приведенной к диапазону измерений погрешности XNX ХТС у, %, находят по формуле
Хн-Хп у = -^----^-100
где ХК,ХН - верхняя и нижняя границы диапазона измерений, в котором нормированы пределы основной приведенной погрешности, объемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация, % НКПР.
Оценку значения основной относительной погрешности газоанализатора XNX ХТС 8, %, находят по формуле
а=х"~х“.1оо.
Результаты определения основной погрешности газоанализатора XNX ХТС по показаниям дисплея считают положительными, если полученные значения не превышают пределов, указанных в Приложении А.
-
6.3.2 Определение времени установления показаний.
Проверку проводят путем скачкообразного измерения концентрации определяемого компонента при подаче на газоанализатор XNX ХТС ПГС № 2. С помощью секундомера измеряют время от момента подачи ПГС до момента установления показаний, равного 90 % от установившегося значения.
Результат поверки считают положительным, если время установления показаний не превышает пределов, приведенных в Приложении Б.
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ7.1 Результаты поверки газоанализатора заносят в протокол (Приложение А).
-
7.2. Положительные результаты поверки газоанализатора оформляют выдачей свидетельства о поверке в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).
-
7.3. На газоанализатор, не удовлетворяющие требованиям настоящей методики поверки выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).
Начальник отдела ФГУП "ВНИИМС
Ш.Р. Фаткудинова
(рекомендуемое)
ПРОТОКОЛ ПОВЕРКИ
Газоланализаторы XNX ХТС
Зав. №___________________________________________________________________________
Дата выпуска___________________________________________________________________
Условия поверки:
температура окружающего воздуха_______________________________________________°C;
атмосферное давление________________________________________________________кПа;
относительная влажность______________________________________________________%.
РЕЗУЛЬТАТЫ ПОВЕРКИ
1. Результаты внешнего осмотра_________________________________________________________
2. Результаты опробования__________________________________________________________
3. Результаты определения погрешности
|
Измеряемый компонент |
Диапазон измерения |
Пределы допускаемой погрешности, % |
Значение погрешности, полученное при поверке, % |
4. Заключение_____________________________________________
Поверитель______________________
ПРИЛОЖЕНИЕ Б(справочное)
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов XNX ХТС Таблица Б.1 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с термокаталитическими сенсорами (Sensepoint PPM, MPD, Sensepoint НТ)
|
Определяемый компонент2) |
Диапазон показаний содержания определяемого компонента1) |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемой-основной абсолютной погрешности |
|
Метан (СНД |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от 0 до 50 % НКПР |
±5% НКПР |
|
Пропан (СзНз) |
от Одо 100% НКПР (от 0 до 1,7 %) |
от 0 до 50 % НКПР |
±5% НКПР |
|
Водород (Н2) |
от Одо 100% НКПР (от 0 до 4,0 %) |
от 0 до 50 % НКПР |
±5% НКПР |
|
Нонан (С9Н20) |
от 0 до 100 % НКПР (от 0 до 0,7 %) |
от 0 до 50 % НКПР |
±5% НКПР |
|
н-бутан (С4Н10) |
от Одо 100% НКПР (от 0 до 1,4 %) |
от 0 до 50 % НКПР |
±5% НКПР |
|
Метан (СН4) |
от 0 до 7000 млн'1 |
от 0 до 7000 млн'1 |
±350 млн'1 |
|
Примечание: ^Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002. 2)Пределы допускаемых значений основной погрешности для каналов измерения метана, пропана, водорода нормированы при наличии в анализируемой среде только одного определяемого компонента. | |||
Таблица Б.2 - Диапазоны измерений, пределы допускаемой погрешности газоанализаторов с инфракрасными сенсорами: Searchpoint Optima Plus, ХТС
|
Определяемый компонент2) |
Диапазон измерений 0 |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасной концентрации,% НКПР1’ |
объемной доли, % |
абсолютной |
относительной | |
|
Метан (СН4) |
от 0 до 100 |
от 0 до 4,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
Этан (С2Н6) |
от 0 до 100 |
от 0 до 2,5 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
Пропан (СзН8) |
от 0 до 100 |
от 0 до 1,7 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
н-бутан (С4Н10) |
от 0 до 100 |
от 0 до 1,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
Определяемый компонент2) |
Диапазон измерений') |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасной концентрации, % нкпр') |
объемной доли, % |
абсолютной |
относительной | |
|
изобутан (2-метил-пропан, (д-СдНю)) |
от 0 до 100 |
от 0 до 1,3 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
н-пентан (С5Н12) |
от 0 до 100 |
от 0 до 1,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
гексан (СвНк) |
от 0 до 100 |
от 0 до 1,0 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
н-гептан (С7Н16) |
от 0 до 100 |
от 0 до 1,1 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
октан (СдНб) |
от 0 до 50 |
от 0 до 0,4 |
±5 % НКПР | |
|
пропилен (СзНв) |
от 0 до 100 |
от 0 до 2,0 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
циклогексан (СбН12) |
от 0 до 100 |
от 0 до 1,2 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
метанол (СН3ОН) |
от 0 до 50 |
от 0 до 2,75 |
±5 % НКПР | |
|
толуол (метилбен- зол, (C7Hs)) |
от 0 до 100 |
от 0 до 1,1 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
о-ксилол (1,2-диме-тилбензол, (o-CsHio)) |
от 0 до 20 |
от 0 до 0,2 |
±5 % НКПР | |
|
п-ксилол (1,4-диме-тилбензол, (р-СвНю)) |
от 0 до 18 |
от 0 до 0,2 |
±5 % НКПР | |
|
метан (СНд) |
от 0 до 100 |
±5 %, об. доля (в диапазоне от 0 до 50 %, об. доля) |
±10% (в диапазоне св. 50 до 100 %, об. доля) | |
|
от 0 до 100000 млн'1 |
±5000 млн'1 (в диапазоне от 0 до 50000 млн'1) |
±10% (в диапазоне св. 50000 до 100000 млн'1) | ||
|
этилен (С2Н4) |
от 0 до 100000 млн’1 |
±5000 млн'1 (в диапазоне от 0 до 50000 млн'1) |
±10% (в диапазоне св. 50000 до 100000 млн'1) | |
|
Определяемый компонент2) |
Диапазон измерений') |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасной концентрации, % НКПР1’ |
объемной доли, % |
абсолютной |
относительной | |
|
пропан (СзН8) |
от 0 до 100000 млн'1 |
±5000 млн'1 (в диапазоне от 0 до 50000 млн’1) |
±10% (в диапазоне св.50000 до 100000 млн’1) | |
|
от 0 до 600000 -1 млн |
±3000 млн'1 (в диапазоне от 0 до 300000 млн'1) |
±10% (в диапазоне св. 300000 до 600000 млн’1) | ||
|
от 0 до 400000 млн'1 |
±2000 млн'1 (в диапазоне от 0 до 200000 млн'1) |
±10% (в диапазоне св.200000 до 400000 млн'1) | ||
|
пропан (СзН8) |
от 0 до 20000 млн'1 |
±1000 млн'1 (в диапазоне от 0 до 10000 млн'1) |
±10% (в диапазоне св. 10000 до 20000 млн'1) | |
|
от 0 до 5000 млн'1 |
±250 млн'1 (в диапазоне от 0 до 2500 млн'1) |
±10% (в диапазоне св. 2500 до 5000 млн'1) | ||
|
пропилен (С3Нб) |
от 0 до 50000 млн'1 |
±2500 млн’1 (в диапазоне от 0 до 25000 млн'1) |
±10% (в диапазоне св. 25000 до 50000 млн’1) | |
|
н-бутан (С4Н10) |
от 0 до 18000 млн'1 |
±1800 млн'1 (в диапазоне от 0 до 9000 млн’1) |
±10% (в диапазоне св. 9000 до 18000 млн'1) | |
|
этилен (С2Н4) |
от 0 до 100 |
от 0 до 2,3 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
оксид этилена (С2Н4О) |
от 0 до 100 |
от 0 до 2,6 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100% НКПР) |
|
бензол (СбНб) |
от 0 до 100 |
от 0 до 1,2 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
1,3-бутадиен (С4Нб) |
от 0 до 100 |
от 0 до 1,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
Определяемый компонент2) |
Диапазон измерений1) |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасной концентрации,% НКПР0 |
объемной доли, % |
абсолютной |
относительной | |
|
Примечания: ’) Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, кроме орто- и параксилолов - в соответствии со справочником "Пожаровзрывоопасность веществ и материалов и средства их тушения"). 2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент. | ||||
Таблица Б.З - Диапазоны измерений, пределы допускаемой погрешности и время установле-ния показаний газоанализаторов с инфракрасными сенсорами MPD
|
Определяемый компонент |
Диапазон показаний содержания определяемого компонента') |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемой основной абсолютной погрешности |
|
Метан2) (СН4) |
от Одо 100% НКПР (от 0 до 4,4 %) |
от 0 до 100 % НКПР |
±5 % НКПР |
|
Метан2) (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 4,4 % |
±0,22 % |
|
Пропан2) (СзНз) |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 1,7 % |
±0,1 % |
|
Диоксид углерода (СО2) |
от 0 до 5 % об. доля |
от 0 до 5 % об. доля |
±0,1 % |
|
Примечания: ^Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002. 2)Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент. | |||
Таблица Б.4 - Диапазоны измерений, пределы допускаемой погрешности и время установления показаний газоанализаторов с электрохимическими сенсорами ЕС.
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний, Т0,9, с | |
|
приведенной, % |
относи тельной, % | ||||
|
Кислород (О2) |
от 0 до 25 % |
от 0 до 5 % св. 5 до 25 % |
±5 |
±5 |
15 |
|
Оксид углерода (СО) |
от 0 до 100 млн'1 |
от 0 до 15 млн'1 св. 15 до 100 млн'1 |
±20 |
±20 |
30 |
|
от 0 до 200 млн'1 |
от 0 до 200 млн’1 |
±15 | |||
|
от 0 до 300 млн'1 |
от 0 до 300 млн'1 |
±15 | |||
|
от 0 до 500 млн'1 |
от 0 до 500 млн'1 |
±15 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной до-ли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний, Тод, с | |
|
приведенной, % |
относи тельной, % | ||||
|
Сероводород (H2S) |
от 0 до 5 млн'1 |
от 0 до 2 млн'1 св. 2 до 5 млн’1 |
±20 |
±20 |
30 |
|
от 0 до 15 млн'1 |
от 0 до 7 млн’1 св. 7 до 15 млн'1 |
±20 |
±20 | ||
|
от 0 до 20 млн'1 |
от 0 до 7 млн'1 св. 7 до 20 млн'1 |
±20 |
±20 | ||
|
от 0 до 50 млн'1 |
от 0 до 7 млн'1 св. 7 до 50 млн'1 |
±20 |
±20 | ||
|
от 0 до 100 млн'1 |
от 0 до 100 млн'1 |
±15 | |||
|
от 0 до 200 млн'1 |
от 0 до 200 млн'1 |
±15 | |||
|
от 0 до 500 млн'1 |
от 0 до 500 млн'1 |
±15 | |||
|
Хлор (С12) |
от 0 до 5 млн'1 |
от 0 до 0,2 млн'1 св. 0,2 до 5 млн'1 |
±20 |
±20 |
60 |
|
от 0 до 20 млн’1 |
от 0 до 20 млн'1 |
±15 | |||
|
Аммиак (NH3) |
от 0 до 50 млн'1 |
от 0 до 30 млн'1 св. 30 до 50 млн'1 |
±20 |
±20 |
180 |
|
от 0 до 100 млн'1 |
от 0 до 30 млн'1 св. 30 до 100 млн’1 |
±20 |
±20 | ||
|
от 0 до 200 млн'1 |
от 0 до 200 млн'1 |
±20 | |||
|
от 0 до 500 млн'1 |
от 0 до 500 млн'1 |
±20 | |||
|
от 0 до 1000 млн'1 |
от 0 до 1000 млн'1 |
±20 | |||
|
Диоксид серы (SO2) |
от 0 до 20 млн'1 |
от 0 до 3 млн'1 св. 3 до 20 млн'1 |
±20 |
±20 |
30 |
|
от 0 до 50 млн’1 |
от 0 до 3 млн'1 св. 3 до 50 млн’1 |
±20 |
±20 | ||
|
Оксид азота (NO) |
от 0 до 100 млн'1 |
от 0 до 3 млн'1 св. 3 до 100 млн’1 |
±20 |
±20 |
30 |
|
Диоксид азота (NO2) |
от 0 до 10 млн'1 |
от 0 до 1 млн'1 св. 1 до 10 млн’1 |
±20 |
±20 |
30 |
|
от 0 до 20 млн'1 |
от 0 до 20 млн'1 |
±15 | |||
|
от 0 до 50 млн'1 |
от 0 до 50 млн’1 |
±15 | |||
|
Водород (Н2) |
от 0 до 1000 млн'1 |
от 0 до 1000 млн’1 |
±10 |
90 | |
|
от 0 до 10000 млн'1 |
от 0 до 10000 млн’1 |
±10 |
30 | ||
|
Хлороводород (НС1) |
от 0 до 10 млн' |
от 0 до 3 млн’1 св. 3 до 10 млн'1 |
±20 |
±20 |
180 |
|
от 0 до 20 млн'1 |
от 0 до 3 млн’1 св. 3 до 20 млн'1 |
±20 |
±20 | ||
|
Циановодород (HCN) |
от 0 до 30 млн' |
от 0 до 1 млн'1 св. 1 до 30 млн'1 |
±20 |
±20 |
200 |
|
Фтороводород (HF) |
от 0 до 12 млн'1 |
от 0 до 0,5 млн'1 св. 0,5 до 12 млн'1 |
±20 |
±20 |
240 |
|
Озон (Оз) |
от 0 до 0,4 млн'1 |
от 0 до 0,05 млн'1 св. 0,05 до 0,4 млн’1 |
±20 |
±20 |
60 |
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной до-ли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний, Тод, с | |
|
приведенной, % |
относительной, % | ||||
|
Фосфин (РНз) |
от 0 до 1,2 млн'1 |
от 0 до 0,05 млн'1 св. 0,05 до 1,2 млн'1 |
±20 |
±20 |
30 |
|
Фтор (F2) |
от 0 до 4 млн'1 |
от 0 до 4 млн'1 |
±20 |
30 | |
|
Оксид этилена (C2EUO) |
от 0 до 50 млн'1 |
от 0 до 1 млн'1 св. 1 до 50 млн’1 |
±20 |
±20 |
125 |
Таблица Б.5 - Диапазоны измерений, пределы допускаемой погрешности и время установления показаний газоанализаторов с трассовыми инфракрасными сенсорами Searchline Excel, ХТС
|
(Short, Medium, |
Long) | ||||
|
Определяемый компонент |
Объемная доля определяемого компонента, соответствующая НКПР, То1* |
Диапазон показаний интегральной концентрации определяемого компонента, НКПРм |
Диапазон измерений интегральной кон-центрации определяемого компонента, НКПРм |
Пределы допускаемой основной погрешности, % | |
|
приведенной |
относительной | ||||
|
Метан (СН4) |
4,4 | ||||
|
Этан (С2Нб) |
2,5 | ||||
|
Пропан СзНз) |
1,7 | ||||
|
н-бутан (С4Ню) |
1,4 |
от 0 до 2 |
±5 % | ||
|
Пентан С5Н1Д |
1,4 |
от 0 до 5 |
включ. | ||
|
Пропилен (С3Н6) |
2,0 |
св. 2 до 5 |
±5 % | ||
|
Этилен (С2Н4) |
2,3 | ||||
|
Примечание: ^Значения НКПР определяемых компонентов указаны в соответствии с ГОСТ 30852.19-2002. | |||||
Таблица Б.6 - Диапазоны измерений, пределы допускаемой погрешности и время установления показаний газоанализаторов с трассовыми инфракрасными сенсорами Searchline Excel, ХТС (Cross
Duct)
|
Определяемый компонент |
Диапазон измерений, в котором нормируются характеристики погрешности |
Расстояние между блоком совмещенного излучателя-приемника и отражателя, м |
Пределы допускаемой основной абсолютной погрешности |
|
Метан (СН4) |
от 0 до 100 % НКПР |
от 0,5 до 1,0 св. 1,0 до 5,0 |
±5 % НКПР ±2,5 % НКПР |
|
1) Номинальное время установления показаний Тод 1 с. | |||
(справочное)
Технические характеристики ПГС, используемых для поверки XNX ХТС
Таблица В.1 - Технические характеристики ПГС, используемых для поверки газоанализаторов с термокаталитическими сенсорами (Sensepoint PPM, MPD, Sensepoint НТ)
|
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений, в котором нормируются характеристики погрешности |
№ ГСО-ПГС, эталонное средство |
|
Метан (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 50 % НКПР |
ГСО 10654-2015 |
|
Пропан (СзНв) |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 50 % НКПР |
ГСО 10654-2015 |
|
Водород (Н2) |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 50 % НКПР |
ГСО 10654-2015 |
|
Нонан (С9Н20) |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 50 % НКПР |
ГСО 10541-2014 |
|
н-бутан (С4Н10) |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 50 % НКПР |
ГСО 10541-2014 |
|
Метан (СН4) |
от 0 до 7000 млн'1 |
от 0 до 3500 млн’1 от 3500 до 7000 млн’1 |
ГСО 10654-2015 |
Таблица В.2 - Технические характеристики ПГС, используемых для поверки газоанализаторов с ин-фракрасными сенсорами: Searchpoint Optima Plus, ХТС
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 | ||||
|
НС-версия | ||||||
|
метан (СН4) |
от 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
2,2 % ± 5 % отн. |
4,2 % ± 5 % отн. |
±(-0,046Х + 1,523)% отн. |
ГСО 10256-2013 | |||
|
этан (С2Нб) |
от 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
1,25 % ±5 % отн. |
2,4 % ± 5 % отн. |
±(-0,046Х + 1,523)% отн. |
ГСО 10243-2013 | |||
|
пропан (СзНв) |
от 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,85 % ±5% отн. |
1,62 % ±5 % отн. |
±1,5 % отн. |
ГСО 10262-2013 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
н-бутан (С4Н10) |
от 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,7 % ± 5 % отн. |
1,33 % ±5 % отн. |
±(-0,046Х + 1,523)% отн. |
ГСО 10245-2013 | |||
|
изобутан (и- С4Н10) |
от 0 до 1,3 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,65 % ±5 % отн. |
1,2 %± 5 % отн. |
±(-0,046Х + 1,523)% отн. |
ГСО 10332-2013 | |||
|
н-пентан (С5Н12) |
от 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,7 % ± 7% отн. |
± 2 % отн. |
ГСО 10540-2014 | ||||
|
1,33 % ± 5 % отн. |
±1,5 % отн. |
ГСО 10540-2014 | ||||
|
гексан (СбН]4) |
от 0 до 1,0 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,5 % ± 10% отн. |
±(-2,5Х + 2,75) % отн. |
ГСО 10334-2013 | ||||
|
0,95 % ±5% отн. |
±1,5 % отн. |
ГСО 10334-2013 | ||||
|
н-гептан (С7Н16) |
от 0 до 1,1 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,55 % ±7% отн. |
1,0 %± 7% отн. |
±2 % отн. |
ГСО 10540-2014 | |||
|
н-октан (С8Н18) |
от 0 до 0,4 (от 0 до 50 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,2 % ± 7% отн. |
0,35 % ±7% отн. |
± 2 % отн. |
ГСО 10540-2014 | |||
|
пропилен (С3Н6) |
от 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
1,0 %± 5 % отн. |
1,9 %± 5 % отн. |
±(-0,046Х + 1,523)% отн. |
ГСО 10249-2013 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№ 1 |
ГС №2 |
ГС № 3 | ||||
|
циклогексан (С6Н!2) |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,6 % ± 7% отн. |
±2,5 % отн. |
ГСО 10540-2014 | ||||
|
1,1 %± 5 % отн. |
± 1,2 % отн. |
ГСО 10540-2014 | ||||
|
метанол (СН3ОН) |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
1,375 %±5 % отн. |
2,475 %±5 % отн. |
±2,5 % отн. |
ГСО 10540-2014 | |||
|
толуол (метилбензол, С7Н8) |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,55 % ±7% отн. |
1,0 %± 7% отн. |
±2 % отн. |
ГСО 10540-2014 | |||
|
о-ксилол (1,2-диметилбен-зол, (o-C8Hio)) |
от 0 до 0,2 % (от 0 до 20 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,1 %± 7% отн. |
0,18 % ±7% отн. |
±4 % отн. |
ГСО 10540-2014 | |||
|
п-ксилол (1,4-диметилбен-зол, (p-C8Hio)) |
от 0 до 0,2 % (от 0 до 18 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,1 %± 7% отн. |
0,18% ±7% отн. |
±4 % отн. |
ГСО 10540-2014 | |||
|
метан (СН4) |
от 0 до 100 % (об. доля) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
50 % ± 5 % отн. |
±(-0,008Х ± 0,76) % отн. |
ГСО 10256-2013 | ||||
|
95 % ± 1,5 % отн. |
±(-0,0037Х± 0,459) % отн. |
ГСО 10256-2013 | ||||
|
от 0 до 100000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | |||
|
5 % ± 5 % отн. |
9,5 % ± 5 % отн. |
±(-0,046Х ± 1,523)% отн. |
ГСО 10256-2013 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС№3 | ||||
|
пропан (СзН8) |
от 0 до 100000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
5 % ± 5 % ОТН. |
9,5 % ± 5% ОТН. |
±(-0,046Х + 1,523)% ОТН. |
ГСО 10322-2013 | |||
|
от 0 до 600000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | |||
|
30 % ± 5% ОТН. |
±1 % ОТН. |
ГСО 10540-2014 | ||||
|
57 % ± 5 % ОТН. |
±0,5 % отн. |
ГСО 10540-2014 | ||||
|
пропан (СзН8) |
от 0 до 400000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
20 % ± 5% ОТН. |
38 %± 5 % ОТН. |
±1 % отн. |
ГСО 10540-2014 | |||
|
от 0 до 20000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | |||
|
1,0 %± 5% ОТН. |
1,9 %± 5% ОТН. |
±(-0,046Х + 1,523)% отн. |
ГСО 10322-2013 | |||
|
от 0 до 5000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | |||
|
0,25 % ± 10% ОТН. |
0,47% ± 10% ОТН. |
±(-2,5Х + 2,75) % отн. |
ГСО 10322-2013 | |||
|
пропилен (С3Н6) |
от 0 до 50000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
2,5 % ± 5% ОТН. |
4,75 % ±5% ОТН. |
±(-0,046Х + 1,523)% отн. |
ГСО 10249-2013 | |||
|
о р я |
от 0 до 18000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,9 % ± 5% ОТН. |
1,7 %± 5% ОТН. |
±(-0,046Х + 1,523)% отн. |
ГСО 10245-2013 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№ 1 |
ГС №2 |
ГС № 3 | ||||
|
ЕТ-версия | ||||||
|
этилен (С2Н4) |
от 0 до 2,3 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
1,15 % ±5 % отн. |
2,2 % ± 5 % отн. |
±(-0,046Х + 1,523)% отн. |
ГСО 10247-2013 | |||
|
этилен (С2Н4) |
от 0 до 100000 млн'1 |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
5 % ± 5 % отн. |
9,5 % ± 5 % отн. |
±(-0,046Х + 1,523)% отн. |
ГСО 10247-2013 | |||
|
оксид этилена (С2Н4О) |
от 0 до 2,6 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
1,3 %± 5 % отн. |
2,45 % ±5 % отн. |
±1,5 % отн. |
ГСО 10383-2013 | |||
|
бензол (СбНб) |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,6 % ± 7% отн. |
±2 % отн. |
ГСО 10540-2014 | ||||
|
1,1 %± 5 % отн. |
±1,5 % отн. |
ГСО 10540-2014 | ||||
|
1,3-бутадиен (С4Н6) |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 | ||
|
0,7 % ± 7% отн. |
±2 % отн. |
ГСО 10540-2014 | ||||
|
1,3 %± 5 % отн. |
±1,5 % отн. |
ГСО 10540-2014 | ||||
Таблица В.З - Технические характеристики ПГС, используемых для поверки газоанализатора
|
XNX ХТС с инфракрасными сенсорами К |
1PD | ||
|
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений, в котором нормируются характеристики погрешности |
№ ГСО-ПГС, эталонное средство |
|
Метан (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
ГСО 10256-2013 |
|
Метан (СН4) |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от Одо 100% НКПР |
ГСО 10256-2013 |
|
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений, в котором нормируются характеристики погрешности |
№ ГСО-ПГС, эталонное средство |
|
Метан (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 4,4 % |
ГСО 10256-2013 |
|
Пропан (СзНз) |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 1,7 % |
ГСО 10262-2013 |
|
Диоксид углерода (СОг) |
от 0 до 5 %, об. доля |
от 0 до 5 %, об. доля |
ГСО 10241-2013 |
Таблица В.4 - Технические характеристики ПГС, используемых для поверки газоанализато-ров с электрохимическими сенсорами ЕС.
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
№ ГСО-ПГС, эталонное средство |
|
Кислород (Ог) |
от 0 до 25 % |
от 0 до 5 % св. 5 до 25 % |
ГСО 10253-2013 |
|
Оксид углерода (СО) |
от 0 до 100 млн" |
от 0 до 15 млн'1 св. 15 до 100 млн'1 |
ГСО 10547-2014 |
|
от 0 до 200 млн’1 |
от 0 до 200 млн'1 | ||
|
от 0 до 300 млн’1 |
от 0 до 300 млн'1 | ||
|
от 0 до 500 млн'1 |
от 0 до 500 млн'1 | ||
|
Сероводород (H2S) |
от 0 до 5 млн'1 |
от 0 до 2 млн’1 св. 2 до 5 млн"1 |
ГСО 10547-2014 |
|
от 0 до 15 млн'1 |
от 0 до 7 млн’1 св. 7 до 15 млн'1 | ||
|
от 0 до 20 млн'1 |
от 0 до 7 млн'1 св. 7 до 20 млн'1 | ||
|
от 0 до 50 млн'1 |
от 0 до 7 млн'1 св. 7 до 50 млн'1 | ||
|
от 0 до 100 млн’1 |
от 0 до 100 млн’1 | ||
|
от 0 до 200 млн'1 |
от 0 до 200 млн’1 | ||
|
от 0 до 500 млн'1 |
от 0 до 500 млн'1 | ||
|
Хлор (С12) |
от 0 до 5 млн'1 |
от 0 до 0,2 млн'1 св. 0,2 до 5 млн’1 |
ГСО 10546-2014 |
|
от 0 до 20 млн'1 |
от 0 до 20 млн’1 | ||
|
Аммиак (NH3) |
от 0 до 50 млн'1 |
от 0 до 30 млн'1 св. 30 до 50 млн'1 |
ГСО 10547-2014 |
|
от 0 до 100 млн'1 |
от 0 до 30 млн' св. 30 до 100 млн’1 | ||
|
от 0 до 200 млн'1 |
от 0 до 200 млн’1 | ||
|
от 0 до 500 млн'1 |
от 0 до 500 млн'1 | ||
|
от 0 до 1000 млн'1 |
от 0 до 1000 млн'1 | ||
|
Диоксид серы (SO2) |
от 0 до 20 млн'1 |
от 0 до 3 млн'1 св. 3 до 20 млн'1 |
ГСО 10547-2014 |
|
от 0 до 50 млн'1 |
от 0 до 3 млн'1 св. 3 до 50 млн'1 | ||
|
Оксид азота (NO) |
от 0 до 100 млн’1 |
от 0 до 3 млн’1 св. 3 до 100 млн'1 |
ГСО 10547-2014 |
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
№ ГСО-ПГС, эталонное средство |
|
Диоксид азота (NO2) |
от 0 до 10 млн’1 |
от 0 до 1 млн'1 св. 1 до 10 млн’1 |
ГСО 10547-2014 |
|
от 0 до 20 млн'1 |
от 0 до 20 млн'1 | ||
|
от 0 до 50 млн'1 |
от 0 до 50 млн’1 | ||
|
Водород (Н2) |
от 0 до 1000 млн'1 |
от 0 до 1000 млн'1 |
ГСО 10654-2015 |
|
от 0 до 10000 млн'1 |
от 0 до 10000 млн'1 | ||
|
Хлороводород (НС1) |
от 0 до 10 млн’1 |
от 0 до 3 млн'1 св. 3 до 10 млн’1 |
ГСО 10547-2014 |
|
от 0 до 20 млн'1 |
от 0 до 3 млн'1 св. 3 до 20 млн'1 | ||
|
Циановодород HCN |
от 0 до 30 млн'1 |
от 0 до 1 млн’1 св. 1 до 30 млн’1 |
ГСО 10547-2014 |
|
Фтороводород HF |
от 0 до 12 млн'1 |
от 0 до 0,5 млн'1 св. 0,5 до 12 млн'1 |
ГСО 10546-2014 |
|
Озон Оз |
от 0 до 0,4 млн'1 |
от 0 до 0,05 млн'1 св. 0,05 до 0,4 млн'1 |
Генератор озона ГС- 024, ТУ 25-7407.040-90. |
|
Фосфин РНз |
от 0 до 1,2 млн'1 |
от 0 до 0,05 млн' св. 0,05 до 1,2 млн'1 |
ГСО 10546-2014 |
|
Фтор F2 |
от 0 до 4 млн'1 |
от 0 до 4 млн'1 |
ГСО 10547-2014 |
|
Оксид этилена (С2Н4О) |
от 0 до 50 млн'1 |
от 0 до 1 млн'1 св. 1 до 50 млн'1 |
ГСО 10383-2013 |
Таблица В.5 - Технические характеристики ПГС для поверки газоанализаторов XNX с трассовыми инфракрасными сенсорами Searchline Excel, ХТС (Short, Medium, Long)
|
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения, % (интегральная концентрация, НКПР-м) |
Пределы допускаемой погрешности аттестации |
Источник получения ГС |
Длина кюветы газовой, м* | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 | |||||
|
Метан (СН4) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,15 | |||
|
73,3 %, об. доля ±2% отн.(2,5 НКПР-м) |
±0,15 % отн. |
ГСО 10531- 2014 |
0,15 | ||||
|
66 %, об. доля ± 3 % отн. (4,5 НКПР-м) |
±0,2 % отн. |
ГСО 10531-2014 |
20,15 | ||||
|
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения, % (интегральная концентрация, НКПР-м) |
Пределы допускаемой погрешности аттестации |
Источник получения ГС |
Длина кюветы газовой, м* | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 | |||||
|
Пропан (СзН8) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2, ГОСТ 9293-74 |
0,15 | |||
|
28,3 %, об. доля ± 2 % отн. (2,5 НКПР-м) |
50 %, об. доля ± 2 % отн. (4,4 НКПР-м) |
±0,8 % отн. |
ГСО 10540-2014 |
0,15 | |||
|
Этан (СгНб) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2, ГОСТ 9293-74 |
0,15 | |||
|
41,7%, об. доля ± 3 % отн., (2,5 НКПР-м) |
±0,2 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
75,0 %, об. доля ± 2 % отн. (4,5 НКПР-м) |
±0,15 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
Бутан (н-с4н10) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2, ГОСТ 9293-74 |
0,15 | |||
|
23,3 %, об. доля ±3 % отн. (2,5 НКПР-м) |
±0,4 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
42,0, %, об. доля ±3 % отн. (4,5 НКПР-м) |
±0,4 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения, % (интегральная концентрация, НКПР-м) |
Пределы допускаемой погрешности аттестации |
Источник получения ГС |
Длина кюветы газовой, м* | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 | |||||
|
Пентан(н- С5Н12) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2, ГОСТ 9293-74 |
0,15 | |||
|
20 %, об.доля ±2% отн. (2,1 НКПР-м) |
±1,2 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
20 %, об. доля ± 2 % отн. (4,2 НКПР-м) |
±1,2 % отн. |
ГСО 10540-2014 |
20,15 | ||||
|
Пропилен (С3Н6) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2, ГОСТ 9293-74 |
0,15 | |||
|
33,3 %, об. доля ±2% отн. (2,5 НКПР-м) |
±0,8 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
60 %, об. доля ± 2 % отн. (4,5 НКПР-м) |
±0,4 % отн. |
ГСО 10540-2014 |
20,15 | ||||
|
Этилен (С2Н4) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2, ГОСТ 9293-74 |
0,15 | |||
|
38,3 %, об. доля ±2% отн. (2,5 НКПР-м) |
±0,8 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
69 %, об. доля ± 2 % отн. (4,5 НКПР-м) |
±0,4 % отн. |
ГСО 10540-2014 |
0,15 | ||||
|
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения, % (интегральная концентрация, НКПР-м) |
Пределы допускаемой погрешности аттестации |
Источник получения ГС |
Длина кюветы газовой, м* | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 | |||||
|
1,3-бутадиен (С4Н6) |
от 0 до 5 НКПР-м |
азот |
О.ч., сорт 2, ГОСТ 9293-74 |
0,15 | |||
|
23,3 %, об. доля (2,5 НКПР-м) |
42 %, об. доля ± 2 % отн. (4,5 НКПР-м) |
±1,2 % отн. |
ГСО 10540-2014 |
0,15 | |||
|
Примечания:
| |||||||
Таблица В.6 - Технические характеристики ПГС для поверки газоанализаторов XNX ХТС с трассовыми сенсорами Searchline Excel, ХТС модели Cross Duct с коротким диапазоном (0,5-2,5) м
|
Номер ГС |
Состав ГС |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения,% |
Пределы допускаемой погрешности аттестации |
Источник получения ГС |
|
1 |
Азот |
0,0 |
- |
О.ч., сорт 2-й, ГОСТ 9293-74 |
|
2 |
СН4 - азот |
44,0 %, об. доля ± 3 % отн. |
±0,2 % отн. |
ГСО 10531-2014 |
|
3 |
СН4 - азот |
83,6 %, об. доля ± 2 % ОТН. ОЛЯ |
±0,15 % отн. |
ГСО 10531-2014 |
|
Примечание: - номинальные значения объемной доли метана в ГС, указанные в таблице, рассчитаны для точек поверки 2 и 3, соответствующих номинальным значениям довзрывоопасных концентраций метана 50 и 95 % НКПР, при условии использования встроенной газовой кюветы длиной 0,05 м для расстояния 0,5 м от совмещенного блока излучатель-приемник до отражающей панели. | ||||
Таблица В.7 - Технические характеристики ПГС для поверки газоанализаторов XNX ХТС с сенсорами Searchline Excel, ХТС модели Cross Duct с длинным диапазоном (2,5-5) м
|
Номер ГС |
Состав ГС |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения,% |
Пределы допускаемой погрешности аттестации |
Источник получения ГС |
|
1 |
Азот |
0,0 |
Особой чистоты, сорт 2-й, ГОСТ 9293-74 | |
|
2 |
СН4 - азот |
36,7 %, об. доля ± 3 % отн. |
±0,4 % отн. |
ГСО 10531-2014 |
|
3 |
СН4 - азот |
69,7 %, об. доля ± 2 % отн. |
±0,15 % отн. |
ГСО 10531-2014 |
|
Примечание: - номинальные значения объемной доли метана в ГС, указанные в таблице, рассчитаны для точек поверки 2 и 3, соответствующих номинальным значениям довзрывоопасных концентраций метана 50 и 95 % НКПР, при условии использования внешней газовой кюветы длиной 0,15 м для расстояния 2,5 м от совмещенного блока излучатель-приемник до отражающей панели. | ||||
(справочное)
-

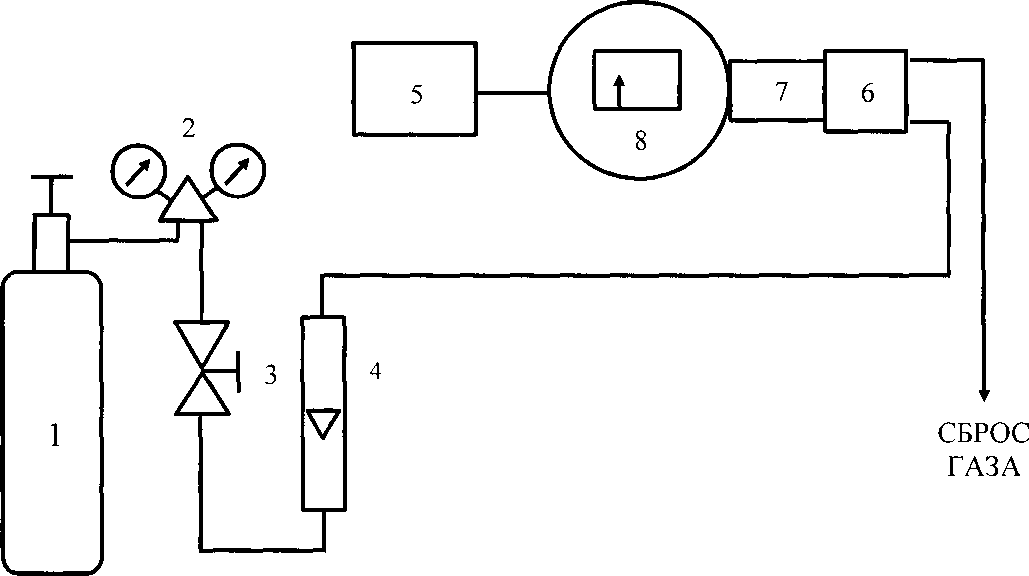

1 - источник ГС (баллон или генератор);
-
2 - редуктор;
-
3 - вентиль точной регулировки;
-
4 - ротаметр;
-
5 - источник питания постоянного тока
-
6 - калибровочная насадка;
-
7 - датчик;
-
8 - газоанализатор XNX ХТС.
Газовые соединения выполнить трубкой ПВХ 4 х 1,5.
Рисунок Г.1 - Схема поверки газоанализатора XNX ХТС с термокаталитическим, инфракрасным MPD, электрохимическим датчиком.
-

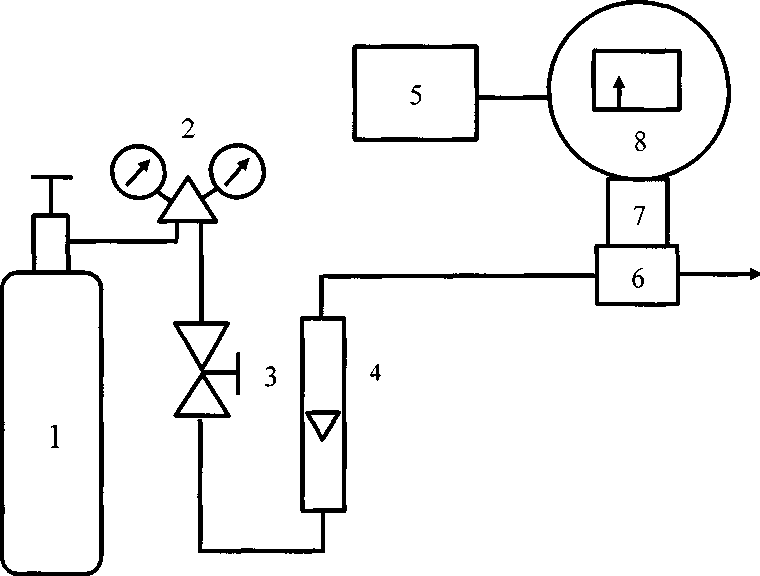

1 - источник ГС (баллон или генератор);
-
2 - редуктор;
-
3 - вентиль точной регулировки;
-
4 - ротаметр;
-
5 - источник питания постоянного тока
-
6 - калибровочная насадка;
-
7 - датчик;
-
8 - газоанализатор XNX ХТС.
Газовые соединения выполнить трубкой ПВХ 4 х 1,5.
Рисунок Г.2 - Схема поверки газоанализатора XNX ХТС инфракрасным датчиком Searchpoint Optima Plus, Searchpoint Optima Plus XTC.
-
1 - источник ГС (баллон или генератор);
-
2 - редуктор;
-
3 - вентиль точной регулировки;
-
4 - ротаметр;
-
5 - источник питания постоянного тока;
-
6 - калибровочная кювета или испытательный фильтр; 7а, 76 - излучатель и приемник;
-
8 - газоанализатор XNX ХТС.
Газовые соединения выполнить трубкой ПВХ 4 х 1,5.
Рисунок Г.З - Схема поверки газоанализатора XNX ХТС инфракрасным датчиком Searchline Excel, Searchline Excel ХТС (Long, Medium, Short, Cross Duct) с открытым оптическим трактом.
