Методика поверки «ГСОЕИ. Осциллографы цифровые запоминающие RTO6» (РТ-МП-493-441-2021)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ II МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

Настоящая методика распространяется на осциллографы цифровые запоминающие RTO6 (далее - осциллографы) и устанавливает порядок и объем их первичной и периодической поверки.

Поверка осциллографов цифровых запоминающих RTO6 может осуществляться только аккредитованным, на проведение поверки в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации лицом, в соответствии с его областью аккредитации.

При проведении поверки должна быть обеспечена прослеживаемость поверяемых осциллографов цифровых запоминающих RTO6 к государственным первичным эталоном единиц величин:

• - к ГЭТ 1-2018 «Государственный первичный эталон единиц времени, частоты и национальной шкалы времени» в соответствии с Приказом Госстандарта от 31.07.2018 года № 1621 “Об утверждении государственной поверочной схемы для средств измерений времени и частоты”;

• - к ГЭТ 26-2010 «Государственный первичный эталон единицы мощности электромагнитных колебаний в волноводных и коаксиальных трактах в диапазоне частот от 0,03 до 37,50 ГГц» в соответствии с Приказом Госстандарта от 30.12.2019 года № 3461 “Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц”;

ГЭТ 182-2010 «Государственный первичный специальный эталон единицы импульсного электрического напряжения с длительностью импульса от 4-10"¹¹ до 1 • 10'⁵ с» в соответствии с Приказом Госстандарта от 30.12.2019 года № 3463 “Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения”;

ГЭТ 89-2008 «Государственный первичный специальный эталон единицы электрического напряжения в диапазоне частот от 10 до З Ю⁷ Гц» в соответствии с Приказом Госстандарта от 29.05.2018 № 1053 “Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10’¹ до 2 -10⁹ Гц”.

Для обеспечения реализации методики поверки при определении метрологических характеристик по пунктам 10.1 - 10.11 применяется метод прямых измерений.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 На основании письменного заявления владельца СИ допускается проводить периодическую поверку осциллографов цифровых запоминающих RTO6 для меньшего числа измеряемых величин:

• - в ограниченном диапазоне частот до верхней граничной частоты любой из опций полос пропускания осциллографа (0,6; 1; 2; 3; 4 ГГц) в части операций по пункту 10.5;

• - без определения метрологических характеристик опции В6 (операций по пунктам 10.7-10.9);

• - без определения метрологических характеристик опции В7 (операций по пунктам Ю.Юи 10.11).

При проведении поверки должны соблюдаться нормальные условия, установленные в ГОСТ 8.395-80 «Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования»:

-температура окружающей среды, °C............от 15 до 25;

-относительная влажность воздуха, %...............от 30 до 80;

-атмосферное давление, кПа (мм рт.ст.).........от 84 до 106 (от 630 до 795);

К проведению поверки осциллографов цифровых запоминающих RTO6 допускаются специалисты:

• - имеющие высшее образование или дополнительное профессиональное образование по специальности и (или) направлению подготовки, соответствующему области аккредитации («метрология» и (или) «радиоизмерения»);

• - имеющие опыт работы по обеспечению единства измерений в области аккредитации, не менее трех лет;

• - освоившие работу с осциллографами и применяемыми средствами поверки;

• - изучившие настоящую методику.

• 5.1 При проведении поверки осциллографов цифровых запоминающих RTO6 применяют средства поверки, указанные в таблице 2.

• 5.2 Вместо указанных в таблице средств поверки допускается применять другие аналогичные эталоны единиц величин и средства измерений, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

• 5.3  Применяемые средства поверки должны быть исправны и поверены, применяемые средства поверки утверждённого типа СИ в качестве эталонов единиц величин должны быть исправны и поверены с присвоением соответствующего разряда, по требованию государственных поверочных схем.

• 5.4 Применяемые эталоны единиц величин не утверждённого типа СИ должны быть аттестованы и утверждены приказом Федерального агентства по техническому регулированию и метрологии, в соответствии с пунктом 6 Положения об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений, утверждённого постановлением Правительства Российской Федерации от 23 сентября 2010 года №734 (с изменениями на 21 октября 2019 года) с присвоением соответствующего разряда, по требованию государственных поверочных схем.

Таблица 2 - Средства поверки

• 6.1 При проведении поверки необходимо соблюдать:

• - общие правила техники безопасности в соответствии с требованиями ГОСТ 12.2.003 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

• - «Правила по охране труда при эксплуатации электроустановок», утвержденные Приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 года № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок»;

• - указания  по  технике  безопасности,  приведенные  в  эксплуатационной

документации на средства поверки;

• - указания  по  технике  безопасности,  приведенные  в  эксплуатационной

документации на средство измерений.

• 6.2 К проведению поверки допускаются специалисты, изучившие требования безопасности по ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия, с Изменением №1» и ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», имеющие 3 группу допуска по электробезопасности и прошедшие инструктаж по технике безопасности на рабочем месте.

• 6.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

При проведении внешнего осмотра установить соответствие осциллографов следующим требованиям:

• - внешний вид средства измерений должен соответствовать фотографиям, приведённым в описании типа на данное средство измерений;

• - наличие маркировки, подтверждающей тип и заводской номер средства измерений;

• - наличие пломб от несанкционированного доступа, установленных в местах согласно описанию типа на данное средство измерений.

• - наружная поверхность средства измерений не должна иметь следов механических повреждений, которые могут влиять на работу средства измерений и его органов управления;

• - разъемы средства измерений должны быть чистыми;

• - комплектность средства измерений должна соответствовать указанной в технической документации фирмы-изготовителя.

Результаты выполнения операции считать положительными, если выполняются вышеуказанные требования.

Установленный факт отсутствия пломб от несанкционированного доступа при периодической поверке не является критерием неисправности средства измерения и носит информативный характер для производителя средства измерений и сервисных центров, осуществляющих ремонт.

Факт отсутствия пломб от несанкционированного доступа при периодической поверке фиксируется в протоколе поверки в соответствующем разделе.

• 8.1 Подготовка к поверке

Порядок установки средства измерений на рабочее место, включения, управления и дополнительная информация приведены в руководстве по эксплуатации: «Осциллографы цифровые запоминающие RTO6». Руководство по эксплуатации».

Убедиться в выполнении условий проведения поверки.

Выдержать средство измерений в выключенном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

Выдержать средство измерений во включенном состоянии не менее 30 минут.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 8.2 Опробование

Подготовить осциллограф к работе в соответствии с руководством по эксплуатации. Проверить отсутствие сообщений о неисправности или ошибках в процессе загрузки осциллографа. Проверить работоспособность ЖКИ, диапазон перемещения линии развертки по вертикали.

Запустить процедуру внутренней калибровки, нажав клавиши: Menu —> Settings —* Maintenance —> Alignment + SelfTest.

Результаты опробования считать удовлетворительными, если после включения и прохождения внутреннего теста не возникают сообщения об ошибках.

Идентификационное наименование и номер версии программного обеспечения осциллографа отображаются при нажатии клавиши Menu —> Settings —> System —> About

Номер версии ПО должен соответствовать указанному в описании типа на данное средство измерений.

10.1 Определение относительной погрешности по частоте внутреннего опорного генератора

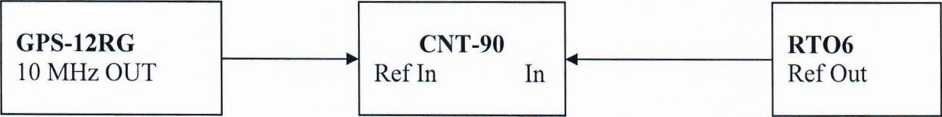

Определение относительной погрешности по частоте внутреннего опорного генератора проводят методом прямых измерений с помощью частотомера универсального CNT-90, стандарта частоты рубидиевого GPS-12RG, который используется в качестве опорного генератора.

Относительную погрешность по частоте внутреннего опорного генератора на частоте 10 МГц определить путем измерения сигнала внутренней опорной частоты Ином равной 10 МГц на задней панели осциллографа. Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 1.

Рисунок 1

Измерить частоту опорного генератора у осциллографа, зафиксировать результаты измерений Бизм.

• 10.2 Определение относительной погрешности установки коэффициентов отклонения и абсолютной погрешности измерений постоянного напряжения

Определение погрешности установки коэффициентов отклонения и абсолютной погрешности измерений постоянного напряжения проводят методом прямых измерений с помощью калибратора осциллографов 9500В.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 2.

RTO6

Формирователь

Fluke 9530

ООО О

Рисунок 2

Выполнить следующие установки на осциллографе:

• 1. [PRESET]

• 2. [HORIZONTAL: 10 ms I div]

• 3. Menu —> Acquire —> Mode —> High Res

• 4. Menu —> Meas —> Activate Measurements —> Mean; Source —>C1

Последовательно установить на выходе калибратора осциллографов 9500В положительное и отрицательное напряжение постоянного тока Uj<₊ и U|<_ на нагрузке 1 МОм, для всех значений коэффициента отклонения осциллографа (далее - КО), равное 4КО.

Показания осциллографа при измерении положительного и отрицательного напряжения зафиксировать как и_0Сц₊ и и_осц_ соответственно.

Повторить процедуру для остальных каналов осциллографа, при этом выключить уже поверенный канал.

Установить входное сопротивление осциллографа 50 Ом, связь по постоянному току (DC).

Последовательно установить на выходе калибратора положительное и отрицательное напряжение постоянного тока на нагрузке 50 Ом, равное 4 КО на всех значения коэффициента отклонения осциллографа.

Показания осциллографа при измерении положительного и отрицательного напряжения зафиксировать как и_0Сц₊ и и_()Сц_ соответственно.

Повторить процедуру для остальных каналов осциллографа, при этом, выключать уже проверенный канал.

• 10.3 Определение абсолютной погрешности установки постоянного смещения Определение абсолютной погрешности установки постоянного смещения проводят методом прямых измерений с помощью калибратора осциллографов 9500В.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 2.

Выполнить следующие установки на осциллографе:

• 1. [PRESET]

• 2. [HORIZONTAL: 10 ms I div]

• 3. Menu —> Acquire —> Mode —> High Res

• 4. Menu —-> Meas —» Activate Measurements —> Mean; Source —>C1

Последовательно установить на выходе калибратора положительное и отрицательное напряжение постоянного тока на нагрузке 1 МОм в соответствии со вторым столбцом таблицы 4, а также соответствующее смещение на осциллографе Ucm-

Показания осциллографа при измерении положительного и отрицательного напряжения зафиксировать как и_0Сц₊ и и_0Сц- соответственно.

Повторить процедуру для остальных каналов осциллографа, при этом выключить уже поверенный канал.

Установить входное сопротивление 50 Ом, связь по постоянному току (DC).

Последовательно установить на выходе калибратора положительное и отрицательное напряжение постоянного тока на нагрузке 50 Ом в соответствии со вторым столбцом таблицы 4, а также соответствующее смещение на осциллографе Ucm-Показания осциллографа при измерении положительного и отрицательного напряжения зафиксировать как и_Осц+ и и_Осц- соответственно.

Повторить процедуру для остальных каналов осциллографа, при этом выключить уже поверенный канал.

• 10.4 Определение полосы пропускания

Определение полосы пропускания проводят методом прямых измерений с помощью генератора сигналов SMA100B с опцией В106 и ваттметра проходящей мощности СВЧ NRP-Z98 при установленном входном сопротивлении каналов осциллографов 50 Ом.

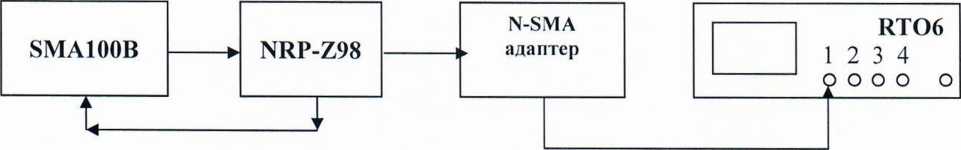

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 3.

Рисунок 3

Выполнить следующие установки осциллографа:

• 1. [PRESET]

• 2. [HORIZONTAL : 100 ps I div]

• 3. Menu —> Measure —> Source Cl —> Active Measurements —> Amplitude

• 4. Cl -> Coupling 50 О DC : Scale 100 mV / div]

• 5. Trigger Source Cl

Установить на выходе генератора сигналов SMA100B частоту 100 кГц, уровень +6 дБ относительно 1 мВт, ввести в ваттметр значение частоты проведения измерений. Отрегулировать выходной уровень генератора таким образом, чтобы показания ваттметра NRP-Z98 составляли ровно 1 мВт. Зафиксировать результат измерения размаха напряжения синусоидального сигнала по показаниям осциллографа Uioo-

Установить на выходе генератора сигналов SMA100B верхнюю граничную частоту полосы пропускания поверяемого осциллографа. Отрегулировать выходной уровень генератора таким образом, чтобы показания ваттметра NRP-Z98 составляли ровно 1 мВт. Зафиксировать результат измерения размаха напряжения синусоидального сигнала, при необходимости изменяя коэффициент развертки, по показаниям осциллографа Unn-

Повторить процедуру для остальных каналов осциллографа, при этом, выключить уже поверенный канал.

• 10.5 Определение минимального уровня внутренней синхронизации Определение минимального уровня внутренней синхронизации проводят методом прямых измерений с помощью генератора сигналов SMA100B с опцией В106.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 3 исключив из неё ваттметр поглощаемой мощности СВЧ NRP18T.

Выполнить следующие установки осциллографа:

• 1. [PRESET]

• 2. HORIZONTAL —* Time scale 200 ps / div

• 3. Cl: Coupling 50 О DC: Scale 100 mV/div

• 4. Menu —> TRIGGER —» Source Cl, Level 0V; Conditioning —>

HysteresisMode —» Manual; Size Mode —* Relative; Relative Hysteresis 0 div.

На генераторе сигналов SMA100B установить частоту равной граничной частоте полосы пропускания поверяемого осциллографа. Уровень сигнала с выхода калибратора установить по осциллографу таким, чтобы размах сигнала занимал не менее 2 делений. Регулируя уровень запуска на осциллографе LEVEL добиться устойчивой синхронизации сигнала.

Уменьшая амплитуду сигнала на выходе калибратора и одновременно регулируя уровень запуска определить уровень сигнала (в делениях вертикальной шкалы), ниже которого запуск не выполняется. При необходимости визуальной идентификации наличия синхронизированного сигнала на экране использовать функцию масштабирования осциллографа. Зафиксировать результаты измерений.

Примечание - в меню Trigger, расположенном в верхней части экрана, при наличии синхронизации отображается «TRIG'd» и при отсутствии - «Trig?».

Повторить процедуру для остальных каналов осциллографа, при этом, выключить уже поверенный канал.

ВНИМАНИЕ!!! Операции поверки по пунктам 10.6-10.8 выполняются только для тех осциллографов, у которых установлена опция В6 - генератор сигналов произвольной формы (далее - ГСПФ). Выходы каналов ГСПФ - Genl и Gen2 расположены на задней панели осциллографа.

• 10.6 Определение абсолютной погрешности установки размаха напряжения синусоидального сигнала

Определение абсолютной погрешности установки размаха напряжения синусоидального сигнала проводят методом прямых измерений с помощью мультиметра цифрового Fluke 8846А.

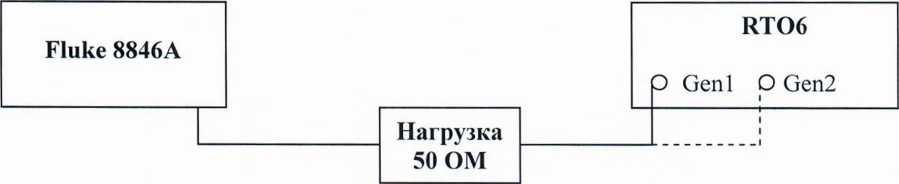

Выполнить соединение средств измерений приведённой на рис. 4.

Рисунок 4

Соединить выход Genl ГСПФ с входом мультиметра цифрового Fluke 8846А через внешнюю нагрузку 50 Ом.

На мультиметре цифровом Fluke 8846Л установить режим измерения напряжения переменного тока.

Выполнить следующие установки осциллографа:

• 1. [Gen] —> Setup —> Genl —> Preset Genl

Зафиксировать результаты измерения размаха напряжения синусоидального сигнала Urcno-

Повторить измерения при размахе напряжения синусоидального сигнала 0,01 В; 0,1 В; 1 В.

Повторить измерения для канала 2 ГСПФ осциллографа подключив мультиметр цифровой Fluke 8846А через внешнюю нагрузку 50 Ом к выходу Gen2.

• 10.7 Определение неравномерности АЧХ

Определение неравномерности АЧХ проводят методом прямых измерений с помощью ваттметра поглощаемой мощности СВЧ NRP18T. В качестве индикаторного блока для NRP18T используется генератор сигналов SMA100B.

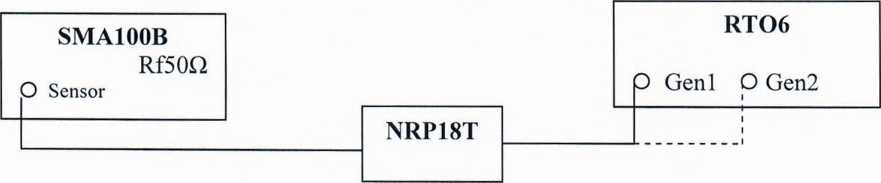

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 5.

Подключить к выходу Genl ГСПФ ваттметр поглощаемой мощности СВЧ NRP18T.

Рисунок 5

Выполнить следующие установки осциллографа:

• 1. [Gen] —> Setup —> Genl —> Preset Genl

На генераторе сигналов SMA100B установить частоту, на которой проводятся измерения. Зафиксировать показания ваттметра Р1_Кгц в [дБ относительно 1 мВт] в соответствующем окне индикации генератора сигналов SMA100B

Последовательно устанавливая частоты ГСПФ равным: 100 кГц; 10 МГц; 30 МГц; 60 МГц; 80 МГц; 100 МГц, провести измерения мощности на выходе Genl и зафиксировать показания ваттметра Pf.

Повторить измерения для канала 2 ГСПФ осциллографа подключив ваттметр поглощаемой мощности СВЧ NRP18T к выходу Gen2.

• 10.8 Определение уровня гармонических искажений

Определение уровня гармонических искажений проводят методом прямых измерений с помощью анализатора спектра и сигналов FSW8.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 4 заменив мультиметр цифровой Fluke 8846А на анализатор спектра и сигналов FSW8 и исключив внешнюю нагрузку 50 Ом.

Подключить к выходу Genl измерительный вход анализатора спектра и сигналов FSW8.

Выполнить следующие установки осциллографа:

• 1. [Gen] —> Setup —► Genl —> Preset Genl

Ha FSW8 установить режим измерения гармонических искажений и провести измерения уровня гармонических искажений ГСПФ на частоте 100 кГц. Зафиксировать результаты измерений.

Повторить аналогично измерения уровня гармонических искажений, устанавливая на ГСПФ и на FSW8 следующие частоты: 15 МГц; 35 МГц; 100 МГц. Зафиксировать результаты измерений.

Повторить измерения для канала 2 ГСПФ осциллографа подключив вход анализатора спектра и сигналов FSW8 к выходу Gen2.

ВНИМАНИЕ!!! Операции поверки по пунктам 10.9 и 10.10 выполняются только для тех осциллографов, у которых установлена опция В7 - генератор импульсных сигналов (далее - ГИС). Выходы каналов ГСПФ - Ref, Out расположены на задней панели осциллографа.

• 10.9 Определение абсолютной погрешности установки амплитуды импульсов Определение абсолютной погрешности установки амплитуды импульсов проводят методом прямых измерений с помощью осциллографа стробоскопического WaveExpert 1 ООН с модулем SE-50.

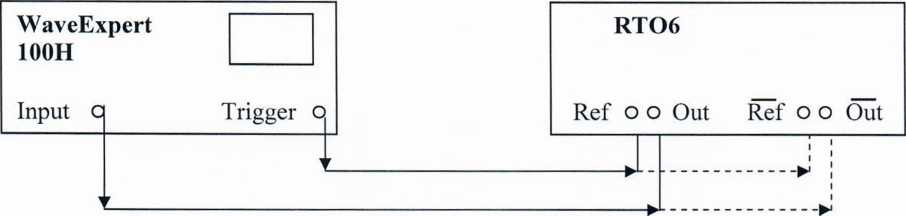

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рисунке 5.

Вход осциллографа WaveExpert 100Н подключить к выходу Out генератора импульсных сигналов (далее - ГИС) поверяемого осциллографа, вход Trigger осциллографа WaveExpert 100Н к выходу Ref ГИС поверяемого осциллографа.

Рисунок 5.

Выполнить следующие установки на поверяемом осциллографе:

• 1. [PRESET]

• 2. Menu —* Apps —> Generators —> PSC —> Enable On

• 3. Output level = 200 mV

Измерить амплитуду импульсов в режиме автоматических измерений осциллографа WaveExpert 100Н. Зафиксировать результаты измерений Uwe-

Повторить измерения для амплитуды импульсов Urnc ⁼ 0,05 В. Зафиксировать результаты измерений Uwe-

Повторить измерения для выхода ГИС обратной полярности.

• 10.10 Определение времени нарастания и спада импульсов

Определение времени нарастания и спада импульсов проводят методом прямых измерений с помощью осциллографа стробоскопического WaveExpert 100Н с модулем SE-50.

Выполнить соединение средств измерений СИ в соответствии со схемой, приведённой на рисунке 5.

Выполнить следующие установки на поверяемом осциллографе:

• 1. [PRESET]

• 2. Menu —> Apps —> Generators —> PSC —> Enable On

• 3. Output level = 200 mV

Измерить время нарастания и спада импульсов ГИС осциллографом WaveExpert

1 ООН в режиме автоматических измерений. Зафиксировать результаты измерений Т_изм, пс. Повторить измерения для выхода ГИС обратной полярности.

• 11.1 Для полученных в пункте 10.1 результатов измерений F_M3M, рассчитать по формуле (1) относительную погрешность по частоте внутреннего опорного генератора 8F:

  5F =

  Еизм - Еном

  Еном

  (1)

где Ризм — измеренное значение частоты, Гц; Fhom~ установленное значение частоты, Гц.

Рассчитанные значения относительной погрешности по частоте внутреннего опорного генератора 8F не должны превышать ± Г10‘⁷.

• 11.2 Для полученных в пункте 10.2 результатов измерений положительного и отрицательного напряжения U_0CIl+и U_0CLl_, рассчитать по формуле (2) относительную погрешность коэффициента отклонения 8ко,%:



  ирсц+ - Uqch-и_к+ - и_к_

  1) • 100%,

  (2)

где и_0Сц₊ - показания осциллографа при измерении положительного напряжения; и_0Сц- - показания осциллографа при измерении отрицательного напряжения; U_K+ - установленное на выходе калибратора положительное напряжение постоянного тока;

U_K_ - установленное на выходе калибратора отрицательное напряжение постоянного тока.

Рассчитанные значения относительной погрешности коэффициента отклонения 8|<о,% не должны превышать пределов указанных в таблице 3 для каждого канала осциллографа.

Таблица 3 - Пределы допускаемой относительной погрешности установки коэффициента отклонения

Для полученных в пункте 10.2 результатов измерений положительного и отрицательного напряжения U_ocll+ и U_0CLl_ , рассчитать по формуле (3) абсолютную погрешность измерений постоянного напряжения для положительного напряжения ^и_Осц+, В:

АМ_0Сц₊ = и_0Сц₊ - U_K+,                   (3)

Рассчитать по формуле (4) абсолютную погрешность измерений постоянного напряжения для положительного напряжения Аи_Осц-> В:

Ли_0Сц_ = и_0Сц_ — U_K_,                   (4)

Рассчитанные значения абсолютной погрешность измерений постоянного напряжения для положительного и отрицательного напряжения AUqch+ и AUqclj- , В не должны превышать значений рассчитанных по формуле (5) для всех коэффициентов отклонения:

AUocu =     • Носц + 0,1 • КО + 0,0025 ,            (5)

где 6К0 - указанные в таблице 3 пределы допускаемой относительной погрешности установки коэффициента отклонения, в зависимости от установленного входного сопротивления канала и коэффициента отклонения;

Восц ■ показания осциллографа при измерении положительного или отрицательного напряжения;

КО - установленный коэффициент отклонения на поверяемом осциллографе

• 11.3 Для полученных в пункте 10.3 результатов измерений положительного и отрицательного напряжения, рассчитать по формуле (6) абсолютную погрешность установки постоянного смещения для положительного смещения AUcm+> В:

AU_CM+ ⁼ и_ОСц₊ — U_K+,                    (6)

Рассчитать по формуле (7) абсолютную погрешность установки постоянного смещения для отрицательного смещения AUcm- В:

AUcm“⁼ U_0CLj_ — U_K_,                   (7)

Рассчитанные значения абсолютной погрешности установки постоянного смещения AUcm+, В и AUcm- В не должны превышать пределов указанных в таблице 4 для каждого канала осциллографа.

Таблица 4  - Пределы допускаемой абсолютной погрешности установки

постоянного смещения

• 11.4 Для полученных в пункте 10.4 результатов измерений размаха напряжения синусоидального сигнала Uioo и Unn, рассчитать по формуле (8) значение неравномерности АЧХ Адчх, дБ:

'^и100'

где Unn - показаниям осциллографа на частоте равной полосе пропускания поверяемого осциллографа

U₁₀₀ - показания осциллографа на частоте равной 100 кГц

Рассчитанные значения неравномерности ЛЧХ Ддчх, дБ не должны превышать ±3 дБ.

• 11.5 Полученные действительные значения минимального уровня внутренней синхронизации в пункте 10.5 должны быть не более 0,1 дел. для каждого канала осциллографа.

• 11.6 Для полученных в пункте 10.6 результатов измерений размаха напряжения синусоидального сигнала Игспф, рассчитать по формуле (9) абсолютной погрешности установки размаха напряжения синусоидального сигнала ДИгспф, В:

где U_M - среднеквадратическое значение напряжения, измеренное мультиметром цифровым Fluke 8 846А

Рассчитанные значения абсолютной погрешности установки размаха напряжения синусоидального сигнала ДИгспф, В не должны превышать значений:

±0,041 В для размаха напряжения синусоидального сигнала Игспф равного 4 В; ±0,011 В для размаха напряжения синусоидального сигнала Игспф равного 1 В; ±0,002 В для размаха напряжения синусоидального сигнала Пгспф равного 0,1 В; ±0,0011 В для размаха напряжения синусоидального сигнала Игспф равного 0,01 В;

• 11.7 Для полученных в пункте 10.7 результатов измерений Р1_кГц и Pf в [дБ относительно 1 мВт], рассчитать по формуле (10) неравномерность АЧХ Адчх, дБ:

ЛдЧХ “ Pf “ Р1кГц >

где Р1_кГц - показания ваттметра на частоте 1 кГц

Pf - показания ваттметра на устанавливаемых на ГСПФ частотах

Рассчитанные значения неравномерности АЧХ Дачх, дБ не должны превышать значений указанных в таблице 6

Таблица 6 - Допустимые значения неравномерности АЧХ

• 11.8 Полученные в пункте 10.8 значения уровня гармонических искажений должны быть не более значений указанных в таблице 7

Таблица 7 - Допустимые значения уровня гармонических искажений

• 11.9 Для полученных в пункте 10.9 результатов измерений амплитуды импульсов Пгис, рассчитать по формуле (11) абсолютной погрешности установки размаха напряжения синусоидального сигнала АГфис, В:

Ди_Гис^— UrHC“UwE>

где U_WE - значение амплитуды импульсов, измеренное осциллографом стробоскопическим WaveExpert 100Н с модулем SE-50

Рассчитанные значения абсолютной погрешности установки амплитуды импульсов AUrnc, В, не должны превышать значений:

±0,019 В для амплитуды импульсов ГИС равной 0,2 В

±0,016 В для амплитуды импульсов ГИС равной 0,05 В

• 11.10 Для полученных в пункте 10.10 результатов измерений времени нарастания и спада импульсов Т_изм, пс, рассчитать по формуле (12) действительные значения времени нарастания и спада Т, пс, импульсов ГИС RTO6:

Т ⁼ л/^изм “ ^we >                    (12)

где Т_изм - результаты измерений времени нарастания и спада импульсов осциллографом WaveExpert 100Н в режиме автоматических измерений Twe - собственное время нарастания осциллографа WaveExpert 100Н (8 пс).

Рассчитанные значения времени нарастания и спада импульсов Т, пс не должны превышать 25 пс.

• 11.11 Критериями принятия специалистом, проводившим поверку, решения по подтверждению соответствия средства измерений метрологическим требованиям, установленным при утверждении типа, являются:

• - обязательное выполнение всех процедур, перечисленных в разделах 8.2; 9; 10 и соответствие действительных значений метрологических характеристик осциллографов цифровых запоминающих RTO6 требованиям, указанным в пунктах раздела 11 настоящей методики;

обеспечение прослеживаемости поверяемых осциллографов цифровых запоминающих RTO6 к государственным первичным эталоном единиц величин в соответствии с:

• - Приказом Госстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты;

• -  Приказом Госстандарта от 30.12.2019 года № 3461 “Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц”;

• -  Приказом Госстандарта от 30.12.2019 года № 3463 “Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения”;

• - Приказом Госстандарта от 29.05.2018 № 1053 “Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 Ю'¹ до 210⁹ Гц”.

• 11.12 Критериями принятия специалистом, проводившим поверку, решения по подтверждению соответствия осциллографов цифровых запоминающих RTO6 требованиям к рабочему эталону 2 разряда единицы импульсного электрического напряжения по Приказу Госстандарта от 30.12.2019 года № 3463 “Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения” являются:

соответствие осциллографов цифровых запоминающих RTO6 п. 11.11 данной методики поверки;

применение при поверке по пунктам 10.2 и 10.9 (для опции В7) рабочих эталонов 1 разряда единицы импульсного электрического напряжения по Приказу Госстандарта от 30.12.2019 года № 3463

• 12.1 Результаты измерений, полученные в процессе поверки, заносят в протокол поверки. Форма протокола поверки в части определения метрологических характеристик приведена в приложении А. Данная форма протокола поверки, позволяет наглядно отображать полученные результаты измерений в поверяемых точках и диапазонах частот, которые указаны в соответствующих пунктах настоящей методики поверки, а так же сравнивать полученные действительные и допустимые значения нормируемых погрешностей.

• 12.2  Сведения о результатах поверки средства измерений в целях её подтверждения передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений.

• 12.3 Свидетельство о поверке или извещение о непригодности к применению средства измерений выдаётся по заявлению владельцев средства измерений или лиц, представивших их в поверку. Свидетельство о поверке или извещение о непригодности к применению средства измерений должны быть оформлены в соответствии с требованиями действующих правовых нормативных документов. Знак поверки наносится на свидетельство о поверке.

Начальник лаборатории № 441

ФБУ «Ростест-Москва»

Главный специалист по метрологии < лаборатории № 441 ФБУ «Ростест-Москва»

Каледин

Приложение А

к РТ-МП-493-441-2021

Форма протокола поверки осциллографов цифровых запоминающих RTO6 в части определения метрологических характеристик

Таблица А. 1 - Определение относительной погрешности по частоте внутреннего опорного генератора.

Таблица А.2  - Определение относительной погрешности установки

коэффициентов отклонения 5ко

Продолжение таблицы А.2

Таблица А.З - Определение абсолютной погрешности измерений постоянного напряжения АЦрсц

Продолжение таблицы А.З

Таблица А.4 - Определение абсолютной погрешности установки постоянного смещения

Продолжение таблицы А.4

Таблица А.5 - Определение полосы пропускания

Таблица А.6 - Определение минимального уровня внутренней синхронизации.

Таблица А.7 - Определение абсолютной погрешности установки размаха напряжения синусоидального сигнала для опции В6 (опция генератора сигналов

Таблица А.8 - Определение неравномерности АЧХ для опции В6 (опция генератора сигналов произвольной формы)

Таблица А.9 - Определение уровня гармонических искажений.

Таблица А.10 - Определение абсолютной погрешности установки амплитуды импульсов ДЦгис Для опции В7 (опция генератора импульсных сигналов)

Таблица А. 10 - Определение времени нарастания и спада импульсов для опции В7 (опция генератора импульсных сигналов)

25
