.ПАСОВАНО: жителя ЛОЕИ ТЕСТ»

шинов

а 2021 г.

Государственная система обеспечения единства измерений.

Уровнемеры В М2 6

МЕТОДИКА ПОВЕРКИ МП-219/10-2020

г. Чехов

2021 г.

СОДЕРЖАНИЕ

1. Общие положения

3

  • 2. Операции поверки......................................................................................................................

    3. Условия поверки

4 Требования к поверителю

Приложение А

Приложение Б

Приложение В

Приложение Г

1. Общие положения
  • 1.1  Настоящая методика поверки распространяется на Уровнемеры ВМ26 (далее по тексту - уровнемеры), производства «Chengde Rehe-KROHNE Meters Со.», Ltd., Китай и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

  • 1.2  Настоящая методика поверки разработана в соответствии с требованиями Приказа № 2907 от 28.08.2020 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требования к методикам поверки средств измерений».

  • 1.3  Уровнемеры имеют прослеживаемость к:

ГЭТ2-2010 в соответствии с Приказом № 3459 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ГЭТ199-2018 в соответствии с Приказом № 3459 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

  • 1.4 Не предусмотрена возможность проведение поверки отдельных измерительных каналов и(или) отдельных автономных блоков из состава средства измерений для меньшего числа измерительных величин или на меньшем числе поддиапазонов измерений..

2. Операции поверки
  • 2.1 При проведении поверки выполняют следующие операции, указанные в таблице

1.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

первичной поверке

периодической поверке

1. Внешний осмотр

7

да

да

2. Опробование

8

да

да

3. Определение метрологических характеристик

9

да

да

4. Подтверждение соответствия метрологическим требованиям

10

да

да

5. Оформление результатов поверки

11

да

да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 Если при проведении той или иной операции получают отрицательный

результат, дальнейшую поверку прекращают, а уровнемер бракуют.

3. Условия поверки
  • 3.1 При проведении поверки соблюдают следующие условия: Температура окружающего воздуха и поверочной среды (при поверке на установке с непосредственным изменением уровня жидкости или имитатором уровня), °C

    от 20 до 30

    не более 80

    от 84,0 до 106,7

    5

Относительная влажность воздуха, %

Атмосферное давление, кПа

Разность температур окружающего воздуха и поверочной среды (при поверке на установке с непосредственным изменением уровня жидкости), не более, °C

  • 3.2 При проведении поверки в условиях эксплуатации должны быть соблюдены следующие условия:

Температура окружающего воздуха и поверочной среды, °C Относительная влажность воздуха, % Атмосферное давление, кПа

от 5 до 35

не более 80 от 84,0 до 106,7

  • 3.4 Должны отсутствовать источники вибрации влияющие на работу уровнемеров. Считывание показаний уровнемера проводят после выдержки в течение времени, достаточном для исключения влияния возмущений поверхности измеряемого продукта на результат измерений.

Примечание - Условия поверки не должны противоречить условиям эксплуатации средств поверки.

4 Требования к поверителю
  • 4.1 К проведению поверки допускают персонал, изучивший эксплуатационную документацию на поверяемый уровнемер и средства измерений, участвующих при проведении поверки.

5. Метрологические и технические требования к средствам поверки
  • 5.1. При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки.

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии -обозначения типа, модификации

Основные средства поверки

8.3,9

Рабочий эталон 3-го разряда в соответствии с приказом Госстандарта от 30.12.2019 г. № 3459 (часть 1) -установка уровнемерная, (0-10) м, ПГ ±3 мм

Установка уровнемерная образцовая с непосредственным изменением уровня жидкости УИПВ-1А, (регистрационный номер № 4034-74 в Федеральном информационном фонде по обеспечению, единства измерений)

8.3,9

Рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 30.12.2019 г. № 3459 (часть 1) -рулетка измерительная, (0-10) м, ПГ ±(0,30+0,15 (L-l)) мм

Рулетка измерительная металлическая 2 класса точности Р10У2Г, (регистрационный номер № 55464-13 в Федеральном информационном фонде по обеспечению, единства измерений)

8.3,9

Средство воспроизведений силы постоянного тока: диапазон воспроизведений от 4 до 20 мА, пределы допускаемой относительной погрешности ±0,5 %

Мультиметр 3458А (регистрационный номер № 25900-03 в Федеральном информационном фонде по обеспечению, единства измерений)

продолжение таблицы 2

Вспомогательное оборудование

8-10

Средство измерений температуры окружающей среды: диапазон измерений от 15 до 25 °C, пределы допускаемой абсолютной погрешности ±0,2 °C

Измеритель температуры и относительной влажности воздуха ИВТМ-7М-5Д (регистрационный номер № 71394-18 в Федеральном информационном фонде по обеспечению, единства измерений)

8-10

Средство измерений относительной влажности окружающей среды: диапазон измерений от 30 до 80 %, пределы допускаемой абсолютной погрешности ±2%

8-10

Средство измерений атмосферного давления: диапазон измерений от 84 до 106 кПа, пределы допускаемой абсолютной погрешности ±0,3 кПа

8.3-9

Имитатор уровня

Магнит имитирующий положение уровня среды

Примечание:

  • 1) Допускается применение аналогичных средств поверки и вспомогательного оборудования, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2) Все средства измерений, используемые при поверке, должны быть: зарегистрированы в Федеральном информационном фонде средств измерений, утвержденного типа и иметь действующие свидетельства о поверке или быть аттестованы в установленном порядке.

6. Требования безопасности
  • 6.1 Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении, проведение специальных защитных мероприятий по охране окружающей среды не требуется.

  • 6.2 При проведении поверки соблюдаются требования безопасности, определяемые:

  • - правилами безопасности труда и пожарной безопасности, действующими на предприятии;

  • - правилами безопасности при эксплуатации используемых эталонных средств измерений, испытательного оборудования и поверяемого уровнемера, приведенными в эксплуатационной документации.

  • 6.3  Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032-84 и «Правилами устройства электроустановок» (раздел VII).

  • 6.4  К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», прошедшие специальную подготовку и имеющих удостоверение на право проведения поверки.

7. Внешний осмотр
  • 7.1. Внешний осмотр проводят визуально.

    • 7.1.1 При внешнем осмотре устанавливают соответствие уровнемера следующим требованиям:

  • - комплектность уровнемера должна соответствует требованиям эксплуатационной документации (далее по тексту - ЭД) на уровнемер;

  • - маркировка уровнемера соответствует требованиям ЭД;

  • - отсутствуют механические повреждения и дефекты, влияющие на правильность функционирования и метрологические характеристики уровнемера, а также препятствующие проведению поверки.

  • 7.1.2 Результаты считают положительными, если соблюдаются все вышеперечисленные требования.

8. Подготовка к поверке и опробование
  • 8.1 При поверке в лабораторных условиях.

  • 8.1.1 Перед проведением поверки выполняют следующие подготовительные работы в зависимости от выбранного метода поверки:

  • 8.1.1.1 При поверке уровнемера на поверочной установке с непосредственным изменением уровня жидкости (первичная/периодическая поверка) выполняют следующие подготовительные работы:

  • - устанавливают уровнемер согласно рисунку А. 1 (Приложение А) настоящей МП-219/10-2020 и в соответствии с эксплуатационной документацией уровнемера и эталонной поверочной установки;

  • - выдерживают уровнемер в течении 0,5 часа.

  • 8.1.1.2   При поверке уровнемера с помощью имитатора уровня (первичная/периодическая поверка) выполняют следующие подготовительные работы:

-устанавливают уровнемер согласно рисунку Б.1 (Приложение Б) настоящей МП-219/10-2020 и в соответствии с эксплуатационной документацией уровнемера;

  • - выдерживают уровнемер в течении 0,5 часа;

  • - подготавливают рулетку в соответствии с ЭД;

  • - разворачивают эталонную рулетку.

  • 8.2 При периодической поверке без демонтажа

  • 8.2.1 При поверке уровнемера при помощи рулетки измерительной по месту эксплуатации (периодическая поверка) выполняют следующие подготовительные работы:

  • - останавливают технологический процесс в резервуарном парке и обеспечивают перекачку контролируемой среды из одной емкости в другую;

  • - производят отстой контролируемой среды в емкости не менее 2 ч;

  • - - подготавливают эталонные средства измерений и уровнемер согласно рисунку В.1 (Приложение В) настоящей МП-219/10-2020.

Примечание - допускается проводить поверку при помощи рулетки измерительной по месту эксплуатации при выполнении следующих условий:

  • - среда, где установлены уровнемеры, соответствует требованиям эксплуатационной документации на уровнемеры, и измеряемый продукт допускает разгерметизацию меры вместимости;

  • - измеряемый продукт не является токсичным и кипящим при атмосферном давлении и температуре окружающей среды, в мере вместимости отсутствует избыточное давление;

  • - поверхность измеряемого продукта должна быть спокойной;

  • - наличие подтоварной воды в резервуаре отсутствует.

  • 8.3 Опробование

  • 8.3.1 При опробовании проверяют функционирование уровнемера. Для этого перемещая имитатор уровня увеличивают и уменьшают уровень контролируемой среды, либо при изменении уровня жидкости (при поверке на поверочной установке с непосредственным изменением уровня жидкости и при поверке без демонтажа).

  • 8.3.2 Результат считают положительным если, значения уровня и значения выходного сигнала силы постоянного тока равномерно увеличивается и уменьшается в зависимости от направления перемещения жидкости (имитатора уровня).

9. Определение метрологических характеристик
  • 9.3 Определение метрологических характеристик

  • 9.3.1 Определение абсолютной погрешности измерений уровня при первичной поверке и периодической поверке в лабораторных условиях проводят следующим образом:

  • 9.3.1.1 Задают пять проверяемых точек (контрольных отметок) (j), равномерно распределенных по всему диапазону измерений уровня: Hmin; 0,25Нтах; 0,5Нтах; 0,75Нтах;

где Hmin - значение нижнего диапазона измерений уровня поверяемого уровнемера; Нтах - значение верхнего диапазона измерений уровня поверяемого уровнемера. Примечание - допускается отклонение выбранных точек относительно рассчитанного значения, на (Нт1П+100);(0.25Нтах±100);(0,5Нтах±100);(0,75Нтах±100);

  • 9.3.1.2 Абсолютную погрешность измерений уровня определяют при прямом и обратном ходе, т.е. при повышении или понижении уровня жидкости (перемещении имитатора уровня).

  • 9.3.1.3 В процессе поверки жидкость (имитатор уровня) устанавливают на требуемое значение уровня. После этого одновременно снимают показания поверяемого уровнемера и эталона.

  • 9.3.1.4 Число измерений на каждой поверяемой отметке должно быть не менее трех.

  • 9.3.1.5 За результат измерений Hj, в каждой поверяемой точке принимают среднее арифметическое значение результатов измерений, определяемое по п. 10.1 настоящей методики МП-219/10-2020 (формула 1).

  • 9.3.1.6 Абсолютную погрешность измерений уровня ДН7 в каждой поверяемой точке вычисляют по п. 10.2 настоящей методики поверки МП-219/10-2020 (формула 2).

  • 9.3.1.7 При использовании выходного токового сигнала, определение относительной погрешности преобразований уровня производят в следующей последовательности:

  • - задают пять проверяемых точек (контрольных отметок) (j), равномерно распределенных по всему диапазону измерений уровня: Hmin; 0,25Hmax; 0,5Hmax; 0,75Hmax; Hmax.;

  • - сперва повышают, а затем понижают уровень измеряемой среды в уровнемерной установке (либо перемещается поплавок с магнитом) до каждой поверяемой отметки, одновременно записывают значение выходного токового сигнала полученное по показаниям поверяемого уровнемера в мА и измеренное значение мультиметром в этой точке в мА;

  • - результаты показаний уровнемера и мультиметра заносят в протокол;

  • - для значений выходного токового сигнала уровнемера в мА проводят пересчет последнего в значение уровня в мм определяемое по п. 10.3 настоящей методики МП-219/10-2020 (формула 3).

  • 9.3.1.8  Относительную погрешность преобразований уровня ДН; в каждой поверяемой точке вычисляют по п. 10.2.1 настоящей методики поверки МП-219/10-2020 (формула 2.1).

  • 9.3.1.9 Результат поверки считают положительным, если пределы допускаемой погрешности измерений/преобразований, в каждой поверяемой точке, не превышает значения указанных в Приложении Г настоящей методики МП-219/10-2020.

  • 9.3.2 При периодической поверке на месте эксплуатации определение метрологических характеристик выполняют следующим образом:

  • 9.3.2.1 Уровнемеры подготавливают к поверке согласно п. 8 настоящей методики поверки.

  • 9.3.2.2 Фиксируют на уровнемере нулевую контрольную отметку, опускают эталонную измерительную рулетку через измерительный люк меры вместимости и по ее шкале фиксируют высоту поверхности раздела «жидкость - газовое пространство» (далее -высота газового пространства).

  • 9.3.2.3 Поправку ДНо, мм, определяют по п. 10.4 настоящей методики МП-219/10-2020 (формула 4):

  • 9.3.2.4 Повышают уровень жидкости до контрольной отметки Нтах (здесь и далее - контрольные отметки в соответствии с п. 9.3.1.1 настоящей методики поверки), устанавливаемой по эталонной измерительной ленте, затем уровень жидкости понижают до каждой контрольной отметки, снимают показания средства измерений и результаты, полученные с эталонной измерительной ленты, вносят в протокол поверки.

  • 9.3.2.5 Уровень жидкости Hj, мм, измеренный уровнемером в j-той контрольной отметке, с учетом поправки, определяют по п. 10.5 настоящей методики МП-219/10-2020 (формула 6).

  • 9.3.2.6 Высоту газового пространства в каждой контрольной точке при каждом измерении, определяют в следующей последовательности:

  • - эталонную измерительную рулетку, опустить через измерительный люк меры вместимости ниже поверхности жидкости на глубину около 1000 мм;

  • - первый отсчет (верхний) взять по шкале измерительной рулетки. При этом, для облегчения измерений и расчетов рекомендуется совмещать отметку целых значений метра на шкале рулетки с верхним краем измерительного люка;

  • - измерительную рулетку поднять (строго вверх без смещения в стороны) до появления над верхним краем измерительного люка смоченной части ленты и взять отсчет по шкале ленты (нижний отсчет) с точностью до 1 мм.

  • 9.3.2.7 Для более точного измерения уровня поверхность рулетки необходимо натереть пастой.

  • 9.3.2.8 Измерить высоту газового пространства в каждой контрольной отметке не менее пяти раз.

  • 9.3.2.9 Уровень жидкости в каждой контрольной отметке H3j, мм, вычислить по п. 10.6 настоящей методики МП-219/10-2020 (формула 7).

  • 9.3.2.10 Разброс значений H3J, определенных по формуле (7), не должен превышать ±3 мм.

  • 9.3.2.11 Абсолютной погрешность измерений уровня и относительную погрешность преобразований уровня в каждой поверяемой точке определяют по п. 10.2 настоящей методики МП-219/10-2020 (формула 2-2.1).

  • 9.3.2.12 Результат поверки считают положительным, если пределы допускаемой погрешности измерений, в каждой поверяемой точке, не превышает значений указанных в Приложении Г настоящей методики МП-219/10-2020.

10. Подтверждение соответствия средства измерений метрологическим требованиям.
  • 10.1 Средне-арифметическое значение уровня вычисляют по формуле (1):

п

где Hi - значение уровня отображаемое на уровнемере, мм;

п - число измерений.

  • 10.2 Абсолютную погрешность измерений уровня вычисляют по формуле (2):

ДЯ; = Нг Нэ;-,                               (2)

  • 10.2.1 Относительную погрешность преобразований уровня определяют по формуле (2.1):

    (2.1)

где HH3Mj - значение уровня измеренное по токовому сигналу в j-той точке, мм: Hj - значение уровня, измеренное поверяемым уровнемером в j-той точке, мм; Нэ;- - значение уровня по эталону в j-той точке, мм.

  • 10.3 Значение уровня измеренное по токовому сигналу, мА, пересчитанное в значение уровня, мм, вычисляют по формуле (3):

„    _ (Ad3Mi 4) • М

(3)

ПИЗМ1 “               г п0

где /H3Mj - показания поверяемого уровнемера по токовому сигналу в i-той точке, мА;

Но - начальное значение уровня, значение уровня в первой опорной точке уровнемера, мм (рекомендуется принять равным нулю);

М - измеренное значение уровня, мм:

  • 10.4 Значения поправки вычисляют по формуле (4):

АНо = Ноп - Ноэ                                (4)

где: Но" - показания поверяемого уровнемера, мм;

Ноэ - показание эталонного средства измерений уровня, мм.

Примечание - При применении эталонной измерительной рулетки за значение Но3, мм, принимают среднее арифметическое значение результатов измерений уровня, вычисляемое по формуле (5):

Нэ06 •[l + acr-(Ter-TBn)]-?a^-[l-as-(20-TBr)],           (5)

где Нб - базовая высота резервуара, значение которой определить по протоколу поверки резервуара, мм;

(Хст - температурный коэффициент линейного расширения материала стенки резервуара;

Tg - температура воздуха при измерении высоты газового пространства, °C;

Tg - температура воздуха при поверке резервуара, значение которой определить по протоколу поверки резервуара, °C;

(Hj)j- высота газового пространства при i-том измерении, мм;

т - число измерений высоты газового пространства, принимаемое не менее пяти;

as - температурный коэффициент линейного расширения материала эталонной измерительной ленты.

  • 10.5 Значение уровня жидкости с учетом поправки вычисляют по формуле (6):

Hj = Нпу; - Mo,                         (6)

где Hnyj - показание поверяемого уровнемера, мм;

ДН0 - поправка на несоответствие показаний поверяемого уровнемера и эталонного средства измерений уровня, найденная по формуле (4).

  • 10.6 Значение уровня в каждой контрольной точке вычисляют по формуле (7):

ут цГ

H3j=H6 •[l + aCT-(7’Br-7’Bn)]--^-Ji’[l-as-(20-Tsr)]       (7)

J                           т

11. Оформление результатов поверки
  • 11.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7-11 настоящей методики поверки МП-279/04-2021.

  • 11.2 При положительных результатах поверки уровнемер признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на уровнемер выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

  • 11.3 При отрицательных результатах поверки уровнемер признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на уровнемер выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

А

В'

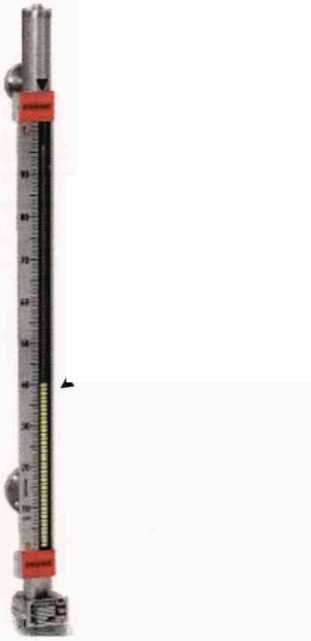

2-х цветным магнитный индикатор

Рисунок А. 1 - Поверка уровнемера на поверочной установке с непосредственным изменением уровня жидкости

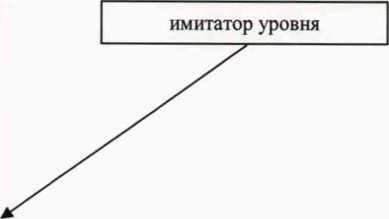

Рисунок Б.1 - Поверка уровнемера с имитацией изменения уровня

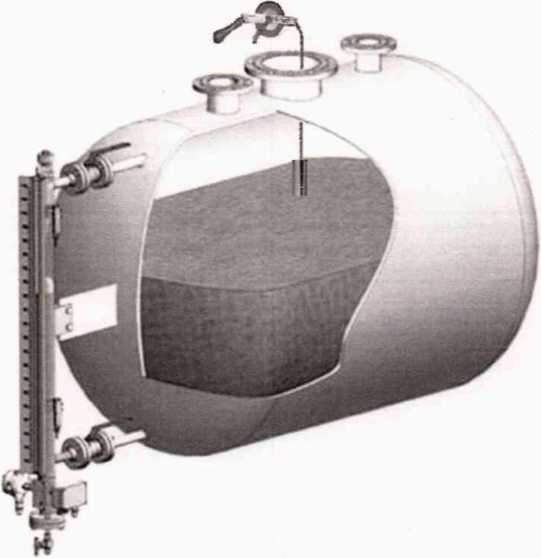

Рисунок В.1 - Поверка уровнемера без демонтажа по месту эксплуатации

^аблица Г.1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, мм

от 300 до 6000

Пределы допускаемой абсолютной погрешности измерений уровня, мм

±10

Выходной сигнал силы постоянного тока

от 4 до 20

Пределы допускаемой относительной погрешности преобразований уровня в выходной сигнал силы постоянного тока, %

2,5

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
