СОГЛАСОВАНО

Первый заместитель генерального а - заместитель по научной УП «ВНИИФТРИ»

_ А.Н. Щипунов

2021 г.

Государственная система обеспечения единства измерений

Система измерительная СИ-1/Р-0475

Методика поверки

404.173 МП

-2021 г.-

СОДЕРЖАНИЕ

ОБОЗНАЧЕНИЯ

ОБЩИЕ ПОЛОЖЕНИЯ

ПОВЕРКИ

ПРОВЕДЕНИЯ ПОВЕРКИ

ИЗМЕРЕНИЙ

Приложение А

Приложение Б

Приложение В

Приложение Г

ОБОЗНАЧЕНИЯ

МП - методика поверки;

И К - измерительный канал;

СИ - средство измерений;

ПО - программное обеспечение;

MX - метрологические характеристики;

ВП - верхний предел диапазона измерений;

ИВ - измеренная величина;

НЗ - нормированное значение;

ПИП - первичный измерительный преобразователь;

ТПР - турбинный преобразователи расхода;

ТС - термопреобразователь сопротивления;

РЭТ- рабочий эталон;

РЭ - руководство по эксплуатации;

ТД - техническая документация;

ПК - персональный компьютер.

ОБЩИЕ ПОЛОЖЕНИЯ

Настоящий документ «Система измерительная СИ-1/Р-0475. Методика поверки. 404.173 МП» распространяется на систему измерительную СИ-1/Р-0475 (далее - система), заводской номер 001, изготовленную фирмой ZF Luftfahrttechnik GmbH, Германия, и устанавливает порядок, методы и объем ее первичной и периодической поверок.

Необходимо обеспечение прослеживаемости поверяемой системы к государственным первичным эталонам единиц величин посредством использования аттестованных (поверенных) в установленном порядке средств поверки.

По итогами проведения поверки должна обеспечиваться прослеживаемость к ГЭТ 1-2018, ГЭТ 149-2010, ГЭТ 14-2014, ГЭТ 118-2017, ГЭТ 43-2013, ГЭТ 23-2010, ГПЭ-1.

Методика поверки реализуется посредством методов прямых измерений и косвенных измерений.

Интервал между поверками - 1 год.

  • 1 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

    • 1.1 Поверка ИК системы осуществляется двумя способами:

  • - комплектным способом с оценкой MX ИК в целом (по результатам сквозной градуировки);

  • - поэлементным способом с оценкой MX ИК по MX элементов, входящих в состав ИК. Примечание - Перечень документов на поверку элементов ИК приведен в приложении Д.

1.2 При поверке системы выполнить операции, приведенные в таблице 1. Таблица 1

Наименование операции

Номер пункта

МП

Проведение операции при

первичной поверке(после ремонта)

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение метрологических характеристик

7.3

да

да

3.1 Определение погрешностей измерений давления жидкостей 1),2)

7.3.1

да

да

3.2 Определение погрешностей измерений температуры жидкостей, измеряемой термопреобразователями сопротивления (ТС), и сопротивления постоянному току, соответствующего значениям температуры 1),2)

7.3.2

да

да

3.3 Определение погрешностей частоты вращения приводов и измерений частоты электрических сигналов, соответствующей значениям частоты вращения приводов 0

7.3.3

да

да

3.4 Определение погрешности измерений расхода (прокачки) масла 2)

7.3.4

да

да

3.5 Определение погрешности измерений крутящего момента силы 1}

7.3.5

да

да

4 Идентификация ПО

7.4

да

да

Поверка осуществляется комплектным способом

2) Поверка осуществляется поэлементным способом

1.3 Допускается сокращенная поверка системы измерительной в соответствии с требованиями программ испытания изделий для измерительного контроля параметров, которых она предназначена.

1.4 Допускается независимая поверка каждого ИК, в том числе после ремонта (в объеме первичной), с обязательным указанием об этом в свидетельстве о поверке системы измерительной.

  • 2 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

При проведении поверки должны применяться средства поверки, приведенные в таблице 2.

Таблица 2

Номер пункта МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные характеристики средства поверки

7.3.1

Преобразователи давления эталонные: ПДЭ-010-ДИ-150-А, диапазон измерений избыточного давления от 0 до 600 кПа; ПДЭ-010-ДИ-160-А, диапазон измерений избыточного давления от 0 до 2,5 МПа; ПДЭ-010-ДИ-180-А, диапазон измерений избыточного давления от 0 до 16 МПа; ПДЭ-010-ДИ-190-А, диапазон измерений избыточного давления от 0 до 60 МПа, пределы допускаемой основной относительной погрешности, %: ±0,03 в диапазоне от Р/3 до 1,0 Р и 0,01Рмах/Р в диапазоне от 0 до Р/3, где Р - значение давления

7.3.1, 7.3.2

Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260: диапазон воспроизведения сопротивления от 0 до 180 Ом, пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления ±0,015 Ом

7.3.2

Термопреобразователь с унифицированным выходным сигналом ТСМУ-Ех-2221: диапазон измерения температуры от 0 до 180 °C, пределы допускаемой основной погрешности ±0,25 %

7.3.3, 7.3.4

Генератор сигналов специальной формы SFG-2004: диапазон воспроизведения частоты от 0,1 Гц до 4 МГц, пределы допускаемой абсолютной погрешности ± (2- 10’5 F+0,0001) Гц, где F - значение частоты

7.3.3

Тахометр универсальный цифровой Testo 470: диапазон измерений от 0 до 99999 об/мин, пределы допускаемой основной относительной погрешности ±0,02 %

7.3.5

Датчик крутящего момента силы ТВ2: диапазон измерений от 0 до 100 Н м, пределы допускаемой основной приведенной погрешности ±0,03 %

Датчик крутящего момента силы ТВ2: диапазон измерений от 0 до 5 кН м, пределы допускаемой основной приведенной погрешности ±0,03 %

Вспомогательные средства поверки

7.3.1 -7.3.5

Барометр рабочий сетевой БРС-1М-1: диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±0,33 гПа

Термогигрометр для непрерывных измерений Testo 608-Н1: диапазон измерений относительной влажности воздуха от 15 до 85 %, пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха ±3,0 %, диапазон измерений температуры воздуха от 0 до 50 °C, пределы допускаемой абсолютной погрешности измерений температуры воздуха ±0,5°С

7.3.2

Термостат «ЭЛЕМЕР-Т-150»: диапазон воспроизводимых температур от минус 10 до 150 °C, нестабильность поддержания температуры за 30 мин, (0,0015+ 0,0003 • Itl) °C, где t - значение температуры

  • 2.2 Вместо указанных в таблице 2 допускается применять другие аналогичные средства поверки, обеспечивающие определение MX системы с требуемой точностью.

  • 2.3 Применяемые средства поверки должны быть исправны, поверены в соответствии с требованиями приказа Минпромторга России № 2510 от 31.07.2020, иметь действующие свидетельства о поверке (отметки в формулярах или паспортах) и (или) запись во ФГИС «Аршин».

  • 3 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

    • 3.1 К поверке допускаются лица, аттестованные в качестве поверителя, изучившие РЭ системы, знающие принцип действия используемых СИ, имеющие навыки работы на персональном компьютере.

    • 3.2 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска по электробезопасности не ниже 2.

  • 4 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), а также изложенные в РЭ на приборы, в ТД на применяемые при поверке РЭТ и вспомогательное оборудование.

    • 4.2 Любые подключения аппаратуры проводить только при отключенном напряжении питания системы.

  • 5 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 5.1 Поверку проводить при следующих условиях (если не оговорено иное):

  • - температура окружающего воздуха, °C (К)...........................от 15 до 25 (от 288 до 298);

  • - относительная влажность воздуха при температуре 25 °C, %............................от 30 до 80;

  • - атмосферное давление, мм рт.ст. (кПа)...........................от 720 до 800 (от 96 до 106,7);

  • - напряжение сети переменного тока, В.................................................от 198 до 242;

  • - частота переменного тока, Гц...............................................................от 49,6 до 50,4.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (РЭТ) должны соответствовать требованиям, указанным в их РЭ.

  • 6 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

    • 6.1 При внешнем осмотре установить соответствие системы следующим требованиям:

  • - комплектность согласно формуляру УРАБ.СИ-1/Р-0475.001ФО;

  • - маркировку согласно руководству по эксплуатации УРАБ.СИ-1/Р-0475.001 РЭ;

  • - наличие и сохранность пломб (согласно сборочным чертежам);

  • - герметичность линий измерения давлений.

СИ, входящие в состав системы, не должны иметь внешних повреждений, которые могут влиять на работу системы, при этом должно быть обеспечено: надежное крепление соединителей и разъемов, отсутствие нарушений экранировки кабелей, качественное заземление.

Результаты внешнего осмотра считать положительными, если выполняются вышеприведенные требования.

  • 7 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНЙ

    • 7.1     При подготовке к поверке провести следующие работы:

  • - проверить комплектность проектно-технологической и эксплуатационной документации системы;

  • - эталоны единиц величин, используемые при поверке, должны соответствовать требованиям Положения об эталонах единиц величин (постановление правительства РФ от 23.09.2010 № 734);

  • - проверить наличие сведений о результатах поверки в Федеральном информационном фонде средств измерений утвержденного типа, входящих в состав системы;

  • - подготовить к работе все приборы и аппаратуру согласно их РЭ;

  • - собрать схемы поверки ИК, приведенные ниже, проверить целостность электрических цепей;

  • - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения эталонных сигналов на входе ИК;

  • - включить вентиляцию и освещение в испытательных помещениях;

  • - включить питание ПИП и аппаратуры системы не менее чем за 30 мин до начала проведения поверки;

  • - создать, проконтролировать и записать в протокол условия проведения поверки.

  • 7.2 Опробование

Перед началом работ проверить оборудование и включить систему, руководствуясь документом УРАБ.СИ-1/Р-0475.001 РЭ.

При опробовании проверить правильность функционирования ИК системы.

Для этого необходимо задать на входе ИК с помощью РЭТ физическую величину, соответствующую минимальному и максимальному значениям параметра контролируемого диапазона измерений. Оператору ПК проконтролировать измеренные системой значения единицы величины. Убедиться в правильности функционирования ИК.

Результаты опробования считать положительными, если измеренные значения единицы величины совпадают с заданными эталонными значениями в пределах допускаемой погрешности измерений ИК системы. В противном случае система бракуется и после выявления и устранения причины производится повторное опробование.

  • 8 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

    • 8.1 Идентификация ПО

Проверку идентификационных данных (признаков) метрологически значимой части ПО провести в соответствии с УРАБ 73.СТ. 126.00.00.000.

Убедиться в соответствии идентификационных признаков метрологически значимой части ПО данным, указанным в таблице 3.

В случае несоответствия идентификационных признаков данным, приведенным в таблице 3 ПО направляется для проведения настройки.

Таблица 3 - Идентификационные данные ПО

Наименование ПО

Значение

Файл привязки измеряемых и расчётных каналов, создаваемых ПЛК, к системе визуализации и управления стендом

Файл скриптов расчёта мощностей загрузки левой и правой МСХ, валов несущего и хвостового винтов

Идентификационное наименование ПО

Tagname.x

00000034.dch

Номер версии (идентификационный номер) ПО

V. 1.0.17640

V. 1.0.17640

Цифровой идентификатор ПО

3FA3 A3FCD1292EB7304FECC

D9BB032B3

305BF5687980648198FD7D556

EBAD555

  • 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

  • 9.3.1 Определение погрешностей измерений давления жидкостей

  • 9.3.1.1 Погрешности измерений давления жидкостей определить одним из способов:

  • • комплектным способом (прямые измерения) с оценкой MX по результатам сквозной поверки ИК в следующей последовательности:

  • - отсоединить вход ПИП давления (преобразователи давления измерительные АИР-ЮН, IFM РА 3021, IFM РА 3023) от магистрали давления испытательного стенда и соединить его с РЭТ давления (калибратор ИКСУ-260 с преобразователем давления эталонным ПДЭ-010) по схеме, приведенной на рисунке 1;

  • - провести градуировку ИК давления в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

  • - оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • • поэлементным способом (прямые измерения) ИК давления с оценкой MX ИК по MX элементов ИК в следующей последовательности:

  • - провести в аккредитованной на право поверки организации поверку ПИП (АИР-ЮН; IFM РА 3021; IFM РА 3023) по утвержденным методикам поверки;

  • - подключить ИК без ПИП к РЭТ (калибратор ИКСУ-260) по схеме, приведенной на рисунке 2;

  • - провести градуировку ИК силы постоянного тока, соответствующего значениям давления, в диапазоне значений от 4 до 20 мА, по методике, приведенной в разделе 1 Приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • 9.3.1.2 Результаты поверки считать положительными, если значения погрешностей измерений давления жидкостей в заданных диапазонах измерений находятся в допускаемых пределах, указанных в графе 4 таблицы А.1 приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

Рабочий эталон

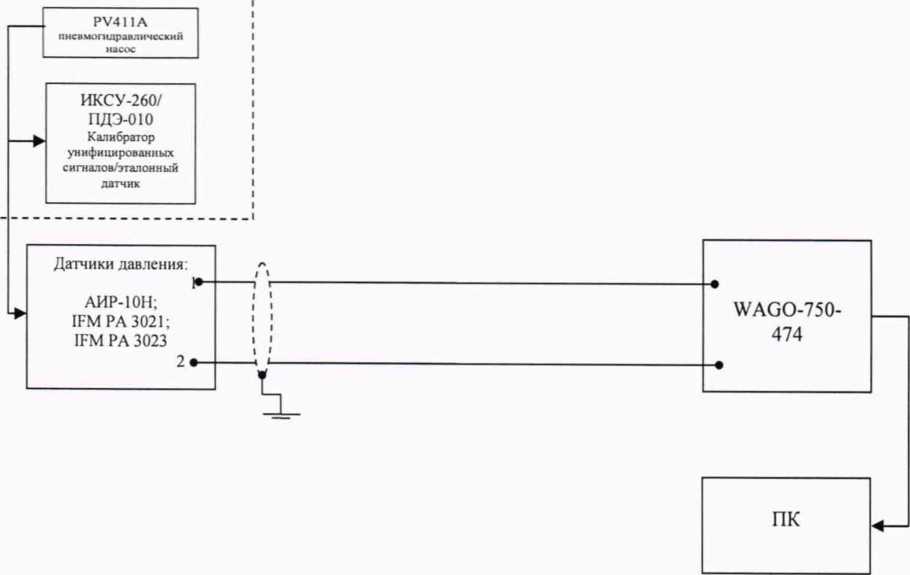

Рисунок 1 - Схема поверки ИК давления жидкостей РЭТ

ИКСУ-260/ПДЭ-010

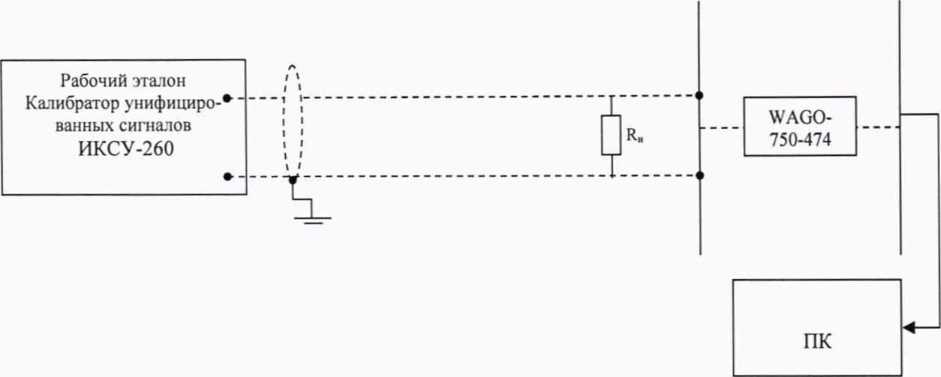

Рисунок 2 - Схема поверки поэлементным способом ИК давления рабочим эталоном ИКСУ-260

  • 9.3.2 Определение погрешностей измерений температуры жидкостей, измеряемой ТС, и сопротивления постоянному току, соответствующего значениям температуры.

  • 9.3.2.1 Погрешности измерений температуры жидкостей, измеряемой термопреобразователями сопротивления, определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

  • - подключить ИК температуры к РЭТ (Термопреобразователь с унифицированным выходным сигналом ТСМУ-Ех-2221 и термостат «ЭЛЕМЕР-Т-150») по схеме, приведенным на рисунке 3;

  • -  провести градуировку ИК температуры в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

  • -  оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

    Рисунок 3 - Схема поверки ИК температуры, измеряемой ТС,

    РЭТ «Термостат «ЭЛЕМЕР-Т-150»»

    Ответная часть датчика температуры

    * ПК

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

  • - провести в аккредитованной на право поверки организации поверку термопреобразователей сопротивления ТП-9021-21, ТС1288/5 по МП ГОСТ 8.461-2009;

  • - подключить ИК без ПИП к РЭТ (калибратор ИКСУ-260) по схеме, приведенной на рисунке 4;

  • - провести градуировку ИК температуры без ПИП по методике, приведенной в разделе 1

  • - Приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

Рисунок 4 - Схема поверки ИК температуры без ПИП (ТП-9201 -21, ТС 1288/5)

РЭТ ИКСУ-260

  • 9.3.2.2 Погрешности измерений ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой ТС, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

- подключить ИК сопротивления постоянному току к РЭТ (калибратор ИКСУ-260) по схеме, приведенной на рисунке 5;

Ответная часть разъема датчика

Рисунок 5 - Схема поверки ИК сопротивления постоянному току, соответствующего значениям температуры, РЭТ ИКСУ-260

  • - провести градуировку ИК сопротивления постоянному току по методике, приведенной в разделе 1 приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 9.3.2.3 Результаты поверки считать положительным, если значения погрешностей измерений температуры жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры в заданных диапазонах измерений, находятся в допускаемых пределах, указанных в графе 4 таблицы А.1 и в графе 6 таблицы А.2 приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

  • 9.3.3 Определение погрешностей измерений частоты вращения приводов и частоты электрических сигналов, соответствующих значениям частоты вращения приводов

  • 9.3.3.1 Погрешности измерений частоты вращения приводов определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки в следующей последовательности:

  • - на вал привода поверяемого ИК прикрепить светоотражающую метку для отсчитывания показаний с РЭТ (тахометр Testo 470) согласно схеме, приведенной на рисунке 6;

провести градуировку ИК частоты вращения в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

  • -  оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

Рисунок 6 - Схема поверки ИК частоты вращения приводов, РЭТ Testo 470

9.3.3.2 Погрешности измерений частоты электрических сигналов, соответствующей значениям частоты вращения приводов, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

подключить ИК частоты электрических сигналов с помощью жгута-переходника к РЭТ (генератор SFG-2004) согласно схеме, приведенной на рисунке 7;

Ответная часть датчика частоты

Рисунок 7 - Схема поверки ИК частоты электрических сигналов, соответствующей частоте вращения привода, РЭТ SFG-2004

  • - провести градуировку ИК частоты электрических сигналов, соответствующей значениям частоты вращения приводов, по методике, приведенной в разделе 1 Приложения Б, устанавливая с помощью РЭТ контрольные значения частоты электрического сигнала синусоидальной формы с амплитудой 10 В для измерительной схемы, приведенной на рисунке 7;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 9.3.3.3 Результаты поверки считать положительными, если значения погрешностей измерений частоты вращения приводов и частоты электрических сигналов, соответствующих значениям частоты вращения приводов, в заданных диапазонах измерений находятся в допускаемых пределах, указанных в графе 4 таблицы А.1 и в графе 6 таблицы А.2 приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

9.3.4 Определение погрешностей расхода (прокачки) масла

  • 9.3.4.1 Погрешности измерений расхода (прокачки) масла определить поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов следующей последовательности:

  • - провести поверку турбинных преобразователей расхода ТПР в аккредитованной на право поверки организации по документу ЛГФИ407221.034 МИ «Преобразователи расхода турбинные ТПР», утвержденному ГНИИ МО РФ 29 мая 2003 г.;

  • - отсоединить электрический кабель датчика ТПР от ИК и с помощью жгута-переходника подключить к этому кабелю РЭТ (генератор сигналов SFG-2004) по схеме, приведенной на рисунке 8;

  • - провести градуировку ИК расхода (прокачки) масла (без ПИП) по методике, приведенной в разделе 1 приложения Б;

  • - оценить MX ИК соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 9.3.4.2 Результаты поверки считать положительными, если значения приведенной погрешности измерений (от НЗ) расхода (прокачки) масла в диапазоне от 24 до 240 л/мин, находятся в пределах ±3,0 %. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

Ответная часть

ТПР14

Усилитель

Рисунок 8 - Схема поверки ИК расхода (прокачки) масла без ПИП (ТПР 14) РЭТ SFG-2004

9.3.5 Определение погрешностей крутящего момента силы

9.3.5.1 Погрешность измерений КМС определять комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

  • - собрать схему поверки ИК, приведенную на рисунке 9;

  • - провести градуировку ИК по методике раздела 1 приложения Б;

Примечание - При проведении градуировки ИК подход к измеряемому значению должен осуществляться медленно с одной стороны, соответствующей ходу градуировочной характеристики. Перемена знака приращения нагрузки в процессе уменьшения нагрузки (или увеличения) не допускается. Прямая ветвь градуировочной характеристики снимается в результате прямого хода (увеличения нагрузки) градуировки ИК, обратная ветвь градуировочной характеристики снимается в результате обратного хода (уменьшения нагрузки). Один прямой и один следующий за ним обратный ход градуировки составляют один цикл градуировки ИК.

Рисунок 9 - Схема поверки ИК крутящего момента силы, РЭТ ТВ2/НВМ MGC

- оценить MX ИК крутящего момента силы в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 9.3.5.2 Результаты поверки считать положительными, если значения погрешностей крутящего момента силы, в заданных диапазонах измерений находятся в допускаемых пределах, указанных в графе 4 таблицы А.1 приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 10.1 Результаты поверки системы занести в протокол.

  • 10.2 Результаты поверки системы подтверждаются сведениями о результатах поверки средства измерений, включенного в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца системы или лица, представившего его на поверку, на средство измерений наносится знак поверки и (или) выдается свидетельство о поверке системы, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению системы.

Ф.И. Храпов

В.В. Мороз

Приложение А

Таблица А. 1 - Состав и метрологические характеристики ИК системы, включающих ПИП и вторичную часть ИК

Характеристики ИК

Состав ИК

Наименование ИК

Коли

чество

ИК

Диапазон измерений

Пределы допускаемой погрешности (нормированы для рабочих условий)

ПИ

П

Вторичная часть ИК

Тип

Пределы допускаемой основной погрешности

Тип аппаратуры

Пределы допускаемой основной погрешности

ИК крутящего момента силы

1

от 1 до 90 Н м

±0,5 % (у от ВП) в диапазоне от 0 до 0,5ВП;

±0,5 % (6) в диапазоне от 0,5ВП до 1,0ВП

Manner Sen-sortelemetri сер.MF

линейность

±0,1 % (у)

Manner Sen-sortelcmetri Evaluation Unit

Schneider Electric

TM5SA14H

±0,01 % (у от ВП)

2

от 1 до 50 Нм

±0,5 % (у о г ВП) в диапазоне от 0 до 0,5ВП;

±0,5 % (5)2) в диапазоне от 0,5ВП до 1,0ВП

3

от 1 до 1400 Нм

±0,5 % (у от ВП) в диапазоне от 0 до 0,5ВП;

±0,5 % (5) в диапазоне от 0,5ВП до 1,0ВП

ИК давления жидкостей

1

Избыточное давление жидкостей:

от 0 до 0,588 МПа

±1,0 % (у от ВП)1*

Преобразователи давления измерительные АИР-ЮН-ДИ

±0,25 % (у от ВП)

Модуль

WAGO-750-

474

±0,1 % (у от ВП)

1

от 0 до 15,691 МПа

Датчики давления IFMPA3021, IFM РА 3023.

2

от 0 до 2,452 МПа

3

от 0 до 17,652 МПа

Продолжение таблицы А.1

Характеристики ИК

Состав ИК

ПИ

П

Вторичная часть ИК

Наименование ИК

Количество

ИК

Диапазон измерений

Пределы допускаемой погрешности (нормированы для рабочих условий)

Тип

Пределы допускаемой основной погрешности

Тип

аппаратуры

Пределы допускаемой основной погрешности

ИК частоты вращения

1

от 25 до 252 об/мин

±0,2 % (у от ВП)

Klashka IAD/AIIM Motrona DZ266

±0,1 % (у от

ВП)

Schneider Electric TM5SA14H

±0,01 % (у от ВП)

1

от 350 до 3500 об/мин

Lenord&Bauer 248V2M15005C Motrona DZ266

1

от 5700 до 6200 об/мин

Baumer

HG16DN10241

Schneider Electric Altivau71

2

от 7800 до 8400 об/мин

2

от 3000 до 15500 об/мин

Klashka IAD/AHM Motrona DZ266

Schneider Electric TM5SA14H

ИК расхода (прокачки) масла

1

от 24 до 240 л/мин

±3 % (у от ИЗ) НЗ = 240 л/мин

Турбинный преобразователь расхода ТПР14

±0,4 % (5)

Нормализатор сигнала Adam-3014

±0,1 % (у от ВП)

Нормализатор сигнала Omega ISH-HZ

±0,2 %

(у от ВП)

Schneider Electric 140AV103000

±0,05 % (у от ВП)

11родолжение таблицы А. 1

Характеристики ИК

Состав ИК

ПИ

П

Вторичная часть ИК

Наименование ИК

Количество

ИК

Диапазон измерений

Пределы допускаемой погрешности (нормированы для рабочих условий)

Тип

Пределы допускаемой основной погрешности

Тип

аппаратуры

Пределы допускаемой основной погрешности

ИК температуры жидкостей, измеряемой ТС, и сопротивления по-стоянному   току,

соответствующего значениям темпе-ратуры (в части измерений темпе-ратуры)

1

Температура жидкостей: от 283 до 363 К (от 10 до 90 °C)

±1,5 % (у от НЗ)3) НЗ=80°

Термопреобразователи    со

противления:

ТС 1288/5

Класс допуска А по ГОСТ 6651-2009

Schneider Electric 140AV103000

±0,5 % (у от ВП)

1

от 283 до 393 К (от 10 до 120 °C)

±1,5% (у от ИЗ)

НЗ=110°

WAGO-750-450

±0,6 °C

1

ТП9201-21

1

от 10 до 100 °C

±1,5% (у от ИЗ)

НЗ=90°

РТ104.12.12М

Класс допуска В по ГОСТ 6651-2009

WAGO-750-461

±0,2 % (у от ВI I)

2

от 10 до 150 °C

±1,5% (у от ИЗ)

НЗ=140°

ТС 1388/5

WAGO-750-450

±0,6 °C

1

РТ104.12.12М

WAGO-750-461

±0,2 % (у от ВП)

” у от ВГ1- приведенная к верхнему пределу (ВП) измерений погрешность;

  • 2) 5 - относительная от измеряемой величины (ИВ) погрешность;

  • 3) у от ИЗ - приведенная к нормированному значению (ИЗ) погрешность

Таблица А.2 - Состав и метрологические характеристики ИК системы с входными электрическими сигналами от ПИП

Наименование ИК

Количество ИК

Диапазон измерений (диапазон показаний    на

дисплее системы)

Источник сигнала на входе

ИК

Тип аппаратуры И К

Пределы допускаемой основной погрешности ИК*

ИК   сопротивления

постоянному   току,

соответствующего значениям температуры (в части измерений сопротивления постоянному току)

2

от 100 до 138,51 Ом (от 0 до 100 °C)

Термопреобразователи сопротивления платиновые НСХ Pt 100 по ГОСТ 6651-2009 TF7/E-10/100

Модуль АЦП

WAGO-750-

461

±0,2%

(у от ВП)

11

от 100 до 157,33 Ом (от 0 до 150 °C)

Термопреобразователи сопротивления платиновые НСХ Pt 100 по ГОСТ 6651-2009 РТ104.12.12М IFMTT0281

ИК частоты электрических сигналов, соответствующей значениям частоты вращения приводов

2

отЮ до 90 Гц

(от 10 до 100%)

Датчик тахометрический

Д-1М

Нормализатор сигнала: «КонтрАвт» Модуль АЦП: WAGO-750-474

±0,2 % (у от ВП)

* Пределы допускаемой основной погрешности ИК приведены в таблице 3 без учета погрешностей ПИП

Приложение Б

Подтверждение соответствия средства измерений метрологическим требованиям

1. Методика проведения градуировки ИК

  • 1.1 Сквозную градуировку ИК или градуировку элементов ИК проводить в следующей последовательности:

  • - задать с помощью РЭТ на входе ИК или элемента ИК в диапазоне измерений: р контрольных значений (ступеней) входной величины Хк в порядке возрастания от Хо до Хр при прямом ходе; р контрольных значений входной величины Хк в порядке убывания от Хр до Хо при обратный ходе;

Хко+[ (Хр- Хо)/р]- к,                    (Б.1)

где к - номер контрольной точки (ступени); к= 0, 1, 2...р;

Хо, Хр - нижний и верхний пределы диапазона измерений проверяемых ИК;

  • - произвести на каждой ступени при прямом и обратном ходе т отсчетов измеряемой величины (значение параметра т определяется частотой опроса ИК и временем измерения). При этом программа градуировки вычисляет значение сигнала на выходе АЦП как среднее значение кода по т отсчетам, зарегистрированным при подаче входного сигнала. Полученное значение сохраняется в файле градуировки;

  • - повторить / раз указанные циклы градуировки (прямой и обратный ходы). В результате

в памяти компьютера запоминаются массивы значений выходной величины у' при прямом ходе и у "к при обратном ходе, где i - номер градуировки, z = 1, 2,...../.

Примечание - Для ИК с пренебрежимо малой погрешностью вариации допускается обратные ходы градуировки не проводить.

При проверке принять следующие значения параметров градуировки р, I, т:

р>5, / >5, w>10.

2 Порядок обработки результатов градуировки ИК

  • 2.1 Обработку результатов градуировки проводить по алгоритму настоящей методики. Для определения доверительных границ оценки погрешностей ИК принимается величина доверительной вероятности Р = 0,95 (по ГОСТ Р 8.736-2011, п.4.4).

  • 2.2 Исключение «грубых промахов»

  • 2.2.1 Предварительная отбраковка «грубых промахов» на этапе многократного опроса наблюдаемой величины для каждой контрольной точки производится следующим образом:

  • - результаты опроса ранжируются в ряд в порядке возрастания;

  • - из указанного ряда исключаются 10 % значений от верхней и нижней границ ряда.

  • 2.2.2 Исключение «грубых промахов» на этапе обработки результатов измерений производится с использованием критерия Граббса по ГОСТ Р 8.736-2011 следующим образом:

  • 2.2.2.1 Вычислить для каждой &-той контрольной точки оценки измеряемой величины у'к при прямом ходе градуировки и .у" при обратном ходе градуировки по формулам (Б.2):

=              ■                      (Б.2)

1   /=1                 * i=l

  • 2.2.2.2 Вычислить для каждой A-той контрольной точки средние квадратические отклонения S[ (при прямом ходе) и S"k (при обратном ходе) по формулам (Б.З):

    (Б.З)

  • 2.2.2.3 Вычислить для выборки y'iK...y'iK значения Gi, G2 критерия Граббса по формулам (Б.4):

r             г .min |

(Б.4)

“     о/    ,L/2 “

^к                  к

где уах, Утт - соответственно максимальный и минимальный элементы в выборке у/К... y'bc.

  • 2.2.2.4 Сравнить значения Gi, G2 с теоретическим значением Gt критерия, указанным в приложении А ГОСТ Р 8.736-2011:

- если Gi> Gt, то элемент утах исключить из выборки как маловероятное значение; -если G2> Gt, то элементуттисключить из выборки как маловероятное значение;

  • 2.2.2.5 Повторить процедуру исключения «грубых промахов» по п.п. 2.2.2.1 - 2.2.2.4 для оставшихся элементов, если в выборке y'iK...y'iK был исключен один элемент.

  • 2.2.2.6 Выполнить проверку по выборкеу"К ... y'jK аналогично п.п. 2.2.2.1 - 2.2.2.5.

Примечание -Допускается проводить отбраковку «грубых промахов» на стадии просмотра оператором результатов наблюдений при проведении градуировки в случае, когда факт появления «грубого промаха» установлен достоверно. При этом производится повторное измерение в заданной контрольной точке с регистрацией результата наблюдений.

  • 2.3 Определение индивидуальной функции преобразования ИК

Индивидуальную функцию преобразования ИК системы определять по результатам градуировки в виде обратной функции, т.е. как зависимость значений величины х на входе ИК от значений у на его выходе.

Если нелинейность функции такова, что с достаточной точностью можно ограничиться аппроксимирующим полиномом не выше 4-той степени, то эту функцию представляют в виде степенного полинома (формула Б.5). В противном случае функцию представляют кусочнолинейной зависимостью (формула Б.6).

х = а<1+а,у+... + а„у",                     (Б.5)

х = х*+91л-(>’-лХ                    (Б.6)

где ао, ai,...an - коэффициенты аппроксимирующего полинома, определяемые методом наименьших квадратов;

хк- эталонное значение входной величины на к-той ступени;

qSfk - цена единицы наименьшего разряда кода на к-той ступени;

ук - среднее значение результатов наблюдений выходной величины при градуировке на к-той ступени.

Значения ук и qSfk определить по формулам (Б.7) и (Б.8):

^=z:w+A)/2-/ ,

(Б.7)

1=1

- \-

Я sfK_

К+1 - л

(Б.8)

  • 2.4 Определение характеристик погрешностей ИК

  • 2.4.1 Определение характеристик абсолютной погрешности ИК при комплектном способе поверки (прямые измерения) с оценкой MX ИК по результатам сквозной градуировки ИК

  • 2.4.1.1 Определить доверительные границы неисключенной систематической составляющей абсолютной погрешности (НСП) ИК при Р=0,95 по формуле (Б.9):

= гМ!

'  + А2

охка т ^РЭТ

(Б.9)

где Дрэт- погрешность РЭТ;

^oska ~ абсолютная НСП ИК, обусловленная погрешностью аппроксимации.

При задании индивидуальной функции преобразования в виде степенного полинома (1.А) значение &oska вычисляется по формуле (Б. 10):

=|(^+a,K+-+««Z)-^|    •       (Б-10)

При задании индивидуальной функции преобразования в виде кусочно-линейной зависимости (6.А) погрешность Aoska =0.

  • 2.4.1.2 Определить доверительные границы случайной составляющей абсолютной погрешности на каждой к-той контрольной точке при Р = 0,95 по формуле (Б.11):

(Б.Н)

где г - коэффициент Стьюдента-Фишера, зависящий от доверительной вероятности Р и числа степеней свободы 2/ -1. Таблица значений т при Р = 0,95 приведена в Приложении Б;

среднее квадратическое отклонение случайной составляющей абсолютной по

грешности на каждой к-той контрольной точке, определяемое по формуле (Б. 12):

(Б. 12)

где х ,х'к - приведенные по входу значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно;

хА.,хк - приведенные по входу средние значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно, определяются по формулам (Б. 13);

1 <=1

(Б. 13)

1 /=1

Нок - абсолютное значение вариации, определяется по формуле (Б. 14):

нок

(Б. 14)

  • 2.4.1.3 Определить доверительные границы абсолютной погрешности ИК на каждой к-той контрольной точке при Р = 0,95 по формулам (Б. 15):

^окабс ^osk

при

при

^окабс ^ок

окабс (

&osk + ok

при

8>А<ш.т/Аок)>0.8.

  • 2.4.1.4 Определить доверительные границы абсолютной погрешности ИК при Р=0,95 по формуле (Б. 16):

Ао = тах( Аогабс)        .                           (Б. 16)

  • 2.4.2 Определение характеристик погрешности ИК при комплектной поверке с оценкой MX ИК по MX элементов системы.

  • 2.4.2.1 Определить доверительные границы абсолютной погрешности ИК давления при Р = 0,95 по формуле (Б. 17):

До = 1,1 • Р • 7(<5Ж, )2 + № /100,            (Б.17)

где Р - измеренное значение давления, кгс/см2;

ЗР - значение относительной погрешности ПИП (датчики давления АИР-ЮН, ШАЬ ЗФ 3021, ШАЬ ЗФ 3023), %. Значение погрешности дР берется из протокола поверки датчика, либо из паспорта на датчик;

дИК1 - значение относительной погрешности ИК постоянного тока (без ПИП), %.

  • 2.4.2.2 Определить доверительные границы абсолютной погрешности ИК температуры, измеряемой термопреобразователями сопротивления (ТСП), при Р = 0,95 по формуле (Б. 18):

Д„ = 1,1-7(ДИГг)2 + (ДТ)2,                     (Б.18)

где Т- измеренное значение температуры, °C;

ЛТ - значение абсолютной погрешности ПИП (ТСП), °C. Значение погрешности ДТ определяется по ГОСТ 6651-2009, либо берется из протокола поверки ПИП или паспорта на датчик;

^ик - значение абсолютной погрешности ИК температуры (без ПИП), °C.

  • 2.4.2.3 Определить доверительные границы абсолютной погрешности ИК расхода (прокачки) масла по формуле (Б. 19):

д.=iig. -7(д(л/л2+(де/<2)2,                 (б. 19)

где Gm - измеренное значение прокачки масла;

A(F)/F- относительное значение погрешности ИК без ПИП;

A(Q)/Q- относительное значение погрешности ПИП (турбинный преобразователь расхода ТПР10). Значение погрешности A(Q)/Q берется из протоколов поверки ТПР.

  • 2.4.3 Определить относительные погрешности ИК

Доверительные границы относительной погрешности ИК при Р = 0,95 определить по формулам (Б.20-Б.22):

30 =^-100,% ;

ИВ

- погрешности, приведенной к верхнему пределу измерений (ВП):

70=—-ioo,% вп

- относительной погрешности:

(Б.20)

(Б.21)

— погрешности, приведенной к нормированному значению (НЗ) измеренной величины:

7т = —100,%

нз

(Б.22)

Приложение В

(справочное)

Значения коэффициента Стьюдента-Фишера в зависимости от числа степеней свободы при доверительной вероятности Р = 0,95

Число степеней свободы

Доверительная вероятность

РЮ,95

Число степеней свободы 2ml-1

Доверительная вероятность

РЮ,95

1

12,706

18

2,103

2

4,303

19

2,093

3

3,182

20

2,086

4

2,776

21

2,080

5

2,571

22

2,074

6

2,447

23

2,069

7

2,365

24

2,064

8

2,306

25

2,060

9

2,262

26

2,056

10

2,228

27

2,052

11

2,201

28

2,048

12

2,179

29

2,045

13

2,160

30

2,042

14

2,145

40

2,021

15

2,131

60

2,000

16

2,120

120

1,980

17

2,110

-

Приложение Д (справочное)

Перечень эксплуатационных и нормативных документов

Обозначение

Наименование

ГОСТ 8.009-2009 ГСИ

Нормируемые   метрологические   характеристики

средств измерений

ГОСТ Р 8.736-2011 ГСП

Измерения прямые многократные. Методы обработки результатов измерений. Основные положения

ГОСТ 22261-94

Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.461-2009 ГСИ

Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ГОСТ 6651-2009 ГСИ

Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ОТУ-2018

Общие технические условия

МИ 2083-90

Измерения косвенные. Определение результатов измерений и оценивание их погрешностей

ЛГФИ407221.034 МИ

Преобразователи расхода ТПР. Методика поверки

УРАБ.СИ-1/Р-0475.001 РЭ

Система измерительная СИ-1/Р-0475. Руководство по эксплуатации

УР АБ.СИ-1 /Р-0475.001 ФО

Система измерительная СИ-1/ Р-0475 Формуляр

Р-0475-2317-1504-01

Механический замкнутый испытательный стенд для главных редукторов Р-0475. Описание системы и инструкция по эксплуатации

Р-0475-2317-1504-02

Механический замкнутый испытательный стенд для главных редукторов Р-0475. Руководство по эксплуатации.

Р-0475-2317-1504-03

Механический замкнутый испытательный стенд для главных редукторов Р-0475. Руководство по калибровке.

Р-0475-2317-1504-04

Механический замкнутый испытательный стенд для главных редукторов Р-0475.Руководство по техническому обслуживанию

23

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
