Методика поверки «ГСИ. РАСХОДОМЕРЫ-СЧЕТЧИКИ УЛЬТРАЗВУКОВЫЕ ИРВИС-РС4-Ультра» (ИРВС 9100.0000.00 МП6)

«УТВЕРЖДАЮ»

Руководитель ГЦИ СИ Технический директор ООО «Метрологический центр СТП»

/> J_____И.А. Яценко

«/? » О С________2016г.

ИНСТРУКЦИЯ.

Государственная система обеспечения единства измерений

РАСХОДОМЕРЫ-СЧЕТЧИКИ УЛЬТРАЗВУКОВЫЕ ИРВИС-РС4-Ультра

Методика поверки

(с изменением №1)

ИРВС 9100.0000.00 МП6

Казань

2016 г

Настоящая инструкция распространяется на расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра и устанавливает последовательность и методику их первичной поверки.

Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра (далее расходомеры-счетчики) предназначены для измерения и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), и вычисления объемного расхода (объема) газов, приведенных к стандартным условиям по ГОСТ 2939-63 на основании измеренных температуры, давления и объемного расхода.

Расходомеры-счетчики состоят из первичных преобразователей¹ (далее - IIII), блока интерфейса и питания (далее - БИП), измерительного участка (далее - ИУ), устройства подготовки потока (далее -УНН), шлюзовой камеры, соединительного кабеля, соединительных кабелей первичных преобразователей давления и температуры.

НН состоит из первичного преобразователя расхода (далее - ННР), первичного преобразователя давления (далее - ННД), первичного преобразователя температуры (далее - ННТ), блока преобразователя-усилителя (далее - БНУ).

ННР представляет собой отрезок трубопровода с установленными в нем пьезоэлектрическими преобразователями (НЭН).

БИН состоит^{1 2 3} из корпуса БИН, блока индикации с кнопками управления БИ (далее -БИ), барьера искрозащиты БИЗ, специализированного многоканального регистратора информации РИ (далее - РИ), токового интерфейса ТИ, блока питания сетевого БНС, блока питания внешнего БНВ, адаптера внешнего питания АВН, устройства бесперебойного питания ИРВИС-УБН.

Расходомеры-счетчики по конструктивному исполнению НН имеет три модификации полнопроходную (ИРВИС-РС4М-Ультра-Нп), погружную (ИРВИС-РС4М-Ультра-Нр) и вставную (ИРВИС-РС4М-Ультра-В).

НН может поверяться, как в составе расходомера-счетчика, так и в качестве самостоятельного средства измерения с передачей данных на НЭВМ.

Интервал между поверками - 2 года.

2.1 Нри проведении поверки должны быть выполнены операции согласно таблице 1.

Таблица 1

• 3.1 При поверке расходомеров-счетчиков должны быть применены следующие средства поверки и вспомогательное оборудование:

• - Установка поверочная газодинамическая УПГ-10 (далее - поверочная установка), диапазон измерения объемного расхода от 0,025 до 12000 м³/ч, пределы допускаемой относительной погрешности ±0,3 %;

• - Частотомер электронно-счетный Ч3-63 ДЛИ2.721.007 ТУ, пределы измерений 0,1 Гц...200 МГц, пределы допускаемой относительной погрешности по частоте опорного генератора ±5х10-7 Гц;

• - Манометры образцовые МО ТУ 25-05-1664 (далее - МО), класс точности 0,15, верхние пределы измерения давления: 1,0 кгс/см2, 6 кгс/см2, 10 кгс/см2, 16 кгс/см2, 25 кгс/см2, 40 кгс/см2, 100 кгс/см2;

• - Магазин сопротивлений Р4381, ГОСТ 23737, диапазон сопротивлений 0,01-11111,11 Ом, класс точности 0,02/2х10-6;

• - Мультиметр В7-53, диапазон измерений 0.2 А, пределы допускаемой погрешности ±(0,15+10 ед.мл.р.);

• - ПЭВМ типа IBM PC с программным обеспечением «ИРВИС-ТП»;

• - Барометр-анероид БАММ-1, диапазон измерения от 80 до 106 кПа, пределы допускаемой абсолютной погрешности ±250 Па;

• - Преобразователь интерфейса RS-232/485 (ПИ) типа ADAM-4520, RIO-7520, ОВЕН АС 3-М;

• - Источник стабилизированного питания (ИП) постоянного напряжения 18 В и значением выходного тока не менее 250 мА;

• - Приспособление ИРВС 9105.0000.00 для создания избыточного давления во внутренней полости ПП;

• - Коннектор подключения к разъему флэш-носителя ИРВС 4307.0000.000.

• 3.2 При проведении поверки ППТ должны быть применены следующие средства поверки

• - Калибратор температуры КТ-1, пределы допускаемой абсолютной погрешности воспроизведения температуры ±(0,05+0,0005|t|), где t - уставка калибратора,°С;

• - Измеритель-регулятор температуры МИТ8.03, предел абсолютной погрешности измерения температуры ±(0.004+10^-5*t), где t - измеряемая температура,°С;

• - Мегаомметр типа М1101М по ГОСТ 23706-93, класс точности 1,0.

• 3.3 Допускается использование других СИ, технические и метрологические характеристики которых, не хуже указанных.

• 3.4 Все применяемые СИ должны иметь действующие свидетельства о поверке.

• 4.1 Для безопасности проведения работ по поверке следует руководствоваться местными инструкциями по порядку проведения работ на электроустановках и трубопроводах, где установлены ПП расходомеров-счетчиков.

• 4.2 К проведению поверки допускаются лица, изучившие данную инструкцию, эксплуатационную документацию на расходомеры-счетчики, имеющие опыт поверки средств измерений расхода, а также прошедшие инструктаж по технике безопасности в установленном порядке.

• 4.3 Все измерительные приборы должны иметь изолированные цепи по входу и выходу от их цепей питания.

• 5.1 При проведении поверки должны соблюдаться следующие условия, если они не оговорены специально:

• -      Температура окружающего воздуха - (20 ± 5) °С;

• -     Относительная влажность окружающего воздуха - от 30 до 80%;

• -      Атмосферное давление от 84 до 106,7 кПа;

• 5.2 Питание расходомера-счетчика от сети переменного тока напряжением (220*33 ) В и частотой (50 ± 1) Гц. Питание ПП при поверке осуществляется либо от БПС БИП, либо от внешнего стабилизированного источника питания;

• 5.3 Вибрация, тряска, удары, наклоны, электрические и магнитные поля, кроме земного, влияющие на работу расходомера-счетчика, отсутствуют;

• 5.4 Поверочная среда:

• - воздух с давлением до 6,3 МПа.

• 5.5 Допускается изменение температуры и давления поверочной среды не более ±1 °С и ±0,02 МПа за время одной операции испытаний;

• 5.6 Длина кабеля связи между ПП и БИП - не более 400 м;

• 5.7 Прямые участки трубопровода длиной не менее 30Ду перед расходомером-счетчиком и не менее 5 Ду после расходомера-счетчика с внутренним диаметром, равным для:

• - 50 мм для ИРВИС-РС4М-Ультра-Пп-50;

• - 80 мм ИРВИС-РС4М-Ультра-Пп-80;

• - 100 мм ИРВИС-РС4М-Ультра-Пп-100;

• - 80 мм ИРВИС-РС4М-Ультра-Пр-80;

• - 100 мм ИРВИС-РС4М-Ультра-Пр-100;

• - 150 мм ИРВИС-РС4М-Ультра-Пр-150;

• - 200 мм ИРВИС-РС4М-Ультра-Пр-200;

• - 300 мм ИРВИС-РС4М-Ультра-Пр-300...2000;

• - 50 мм ИРВИС-РС4М—Ультра-В.

Условия монтажа и требования к измерительным участкам должны соответствовать п.2.2.1.6 и Приложению 5.3 «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Руководство по эксплуатации. ИРВС 9100.0000.00 РЭ6». По ТЗ Заказчика и в случае поставки устройства подготовки потока (УПП) допускается применение прямых участков с отклонениями от требований эксплуатационной документации при условии совместной градуировки расходомера-счетчика с этими участками на поверочной установке.

• 5.8 При проведении поверки ППТ должны быть соблюдены условия, изложенные в п.7 ГОСТ 8.461-2009.

Настройка режимов работы расходомера-счетчика производится с помощью многоуровневого меню кнопками, расположенными на лицевой панели БИП, либо, в случае отсутствия блока индикации, с помощью ПО «ИРВИС-ТП». Правила работы с меню описаны в эксплуатационной документации. Здесь приводятся сведения, необходимые при проведении поверки.

Перевод расходомера-счетчика в состояние поверки производится с помощью джампера Jp1 «Поверка».

Переключение режимов расходомера-счетчика производится с клавиатуры БИП, либо с помо-

щью ПО «ИРВИС-ТП».

Настройке для проведения поверки подлежат:

При выполнении операций проверок необходимо тем или иным способом ввести настроечные параметры, соответствующие типу поверки и особенностям используемой поверочной установки.

В расчетных формулах операций проверок при многократных измерениях величин индексы ij обозначают номера измерений и номера наблюдений.

При выполнении операций проверок использовать следующие измерительные схемы. Обозначения приведены на Рисунках 1, 2.

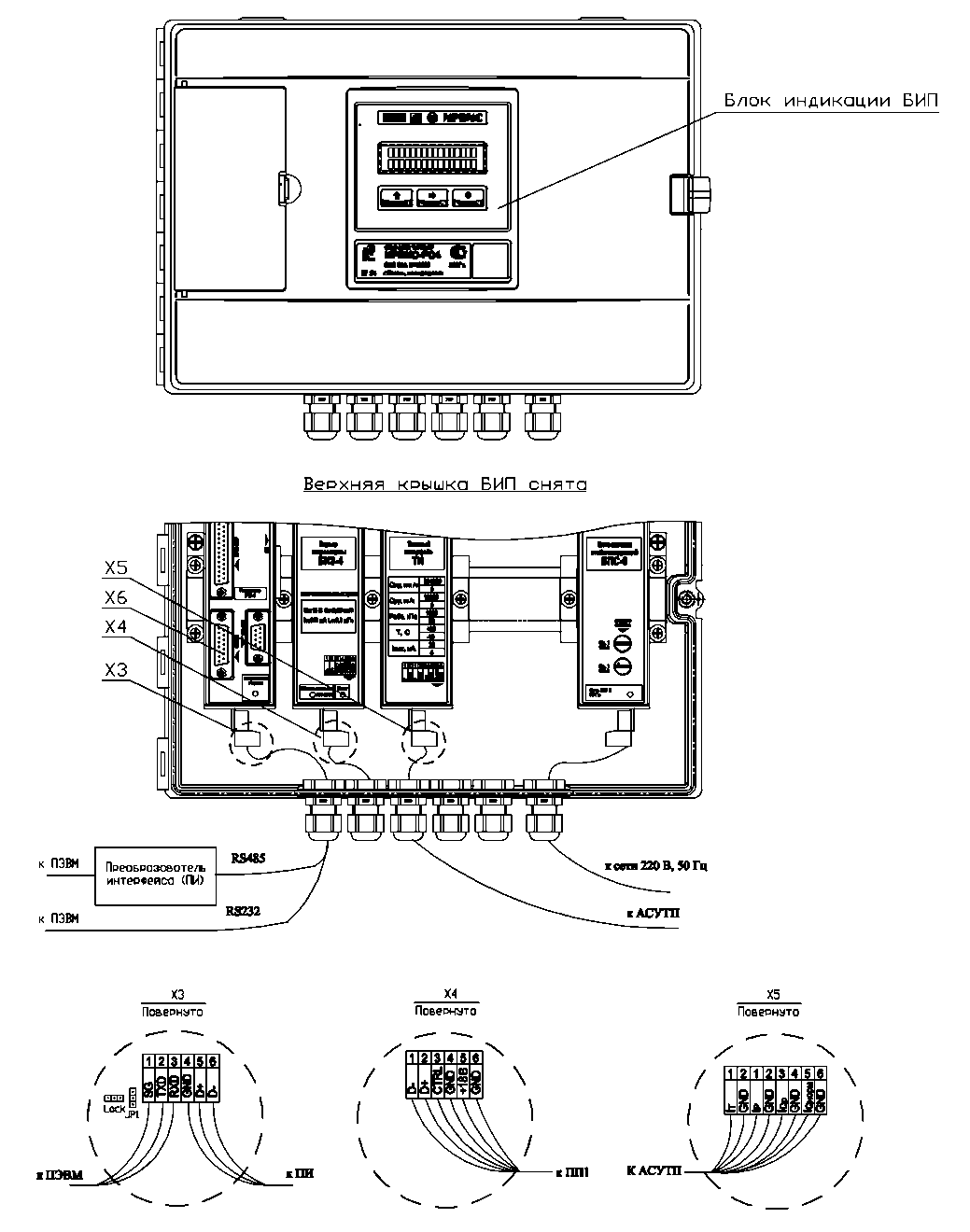

ИЗМЕРИТЕЛЬНАЯ СХЕМА Q

(расход)

ИЗМЕРИТЕЛЬНАЯ СХЕМА V

(объем, приведенный к стандартным условиям, масса)

ИЗМЕРИТЕЛЬНАЯ СХЕМА I

(ток)

ИЗМЕРИТЕЛЬНАЯ СХЕМА RS

(интерфейс)

Рисунок 1 - Схемы подключения БИП расходомера-счетчика

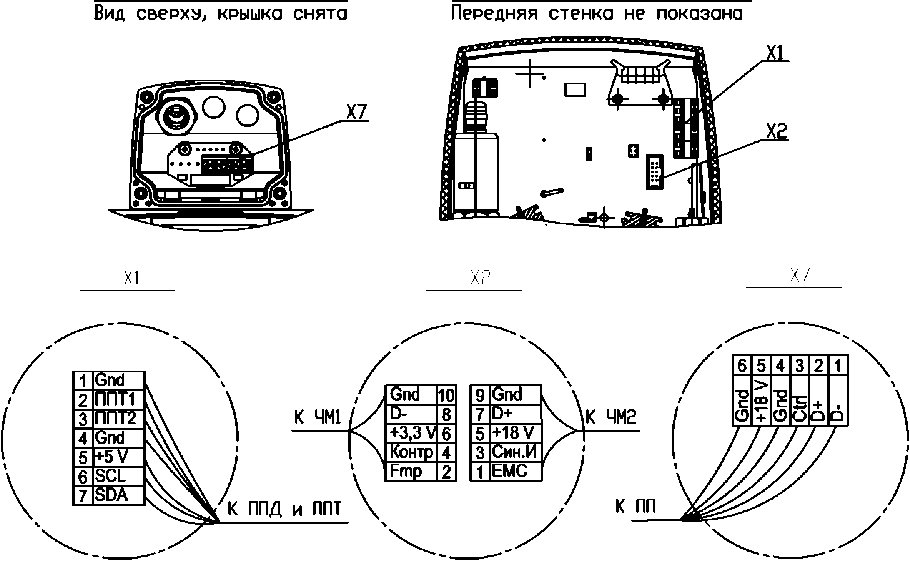

Клеммная короька ПП.                        Крышка БПУ

Рисунок 2 - Схемы подключения 1П1 расходомера-счетчика

• 7.1 Для определения относительной погрешности расходомера-счетчика при приведении объемного расхода (объема) газа к стандартным условиям собирают измерительную схему V:

• -     11 устанавливается в приспособление ИРВС 9105.0000.00;

• -    К разъему Х3 БИ1 подключается 1ЭВМ с установленным 1О ИРВИС-Т1 (при наличии БИ1);

• -    К разъему Х7 11 через 1И подключается 1ЭВМ с установленным 1О ИРВИС-Т1 (при отсутствии БИ1);

• -     Расход при рабочих условиях задается с помощью 1О «Ирвис-Т1»;

• -     Расходомер-счетчик переключен в режим «имитационная поверка»;

• -     Во внутренней полости 11 создается избыточное давление;

• -     К разъему Х1 11 подключается магазин сопротивлений.

• 7.2 Для определения относительной погрешности расходомера-счетчика при вычислении энергосодержания собирают измерительную схему V:

• -     11 устанавливается в приспособление ИРВС 9105.0000.00;

• -    К разъему Х3 БИ1 подключается 1ЭВМ с установленным 1О ИРВИС-Т1 (при наличии БИ1);

• -    К разъему Х7 11 через 1И подключается 1ЭВМ с установленным 1О ИРВИС-Т1 (при отсутствии БИ1);

• -     Расход при рабочих условиях задается с помощью 1О «Ирвис-Т1»;

• -     Расходомер-счетчик переключен в режим «имитационная поверка»;

• -     Во внутренней полости 11 создается избыточное давление;

• -     К разъему Х1 11 подключается магазин сопротивлений.

• 7.3 Для определения относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях собирают измерительную схему Q.

• -     11 устанавливается в поверочную установку согласно, требований эксплуатационной документации;

• -     К разъему Х2 11 подключается частотомер;.

• -    К разъему Х3 БИ1 подключается 1ЭВМ с установленным 1О ИРВИС-Т1 (при наличии БИ1);

• -    К разъему Х7 11 через 1И подключается 1ЭВМ с установленным 1О ИРВИС-Т1 (при отсутствии БИ1).

• -     Расходомер-счетчик переключен в режим «1роливная с подстановками Р и Т» либо «1роливная с измеренными Р и Т».

• 7.4 Для определения относительной погрешности преобразования цифровых сигналов в выходные аналоговые (токовые) по ГОСТ 26.011-80 собирают измерительную схему I:

• -     К разъему Х3 БИП через преобразователь интерфейса подключается ПЭВМ с установленным ПО ИРВИС-ТП;

• -     К разъему Х5 БИП подключается миллиамперметр.

• 7.5 Для верификации данных стандартного интерфейса БИП собирают измерительную схему RS:

• -     К разъему Х3 БИП через преобразователь интерфейса подключается ПЭВМ с установленным ПО ИРВИС-ТП.

• 7.6 Для определения основной относительной погрешности счетчика времени наработки БИП:

• -     К разъему Х6 БИП подключается коннектор-флэш;

• -     К выходу коннектора-флэш подключается частотомер;

• -     Расходомер-счетчик переключается в режим "_нар.

• 7.7 Подготовка к поверке ППТ осуществляется согласно п.9 ГОСТ 8.461-2009.

• 7.8 Выдержка перед началом испытания после включения питания - не менее 30 мин.

• 8.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие внешнего вида и состояния расходомера-счетчика руководству по эксплуатации. При этом проверяется комплектность расходомера-счетчика.

Расходомер-счетчик не должен иметь видимых повреждений и деформаций.

• 8.2 Опробование.

  • 8.2.1 Проверку идентификации ПО осуществляют путем считывания версии и контрольной суммы ПО с индикатора блока индикации БИ БИП, а также считывания версии ПО с помощью ПО «Ирвис-ТП» и сравнения считанных значений со значениями указанными в «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6».

Расходомер-счетчик считают поверенным, если считанная с индикатора или с помощью ПО «Ирвис-ТП» контрольная сумма ПО, а также считанная с помощью ПО «Ирвис-ТП» версия ПО совпадают с указанными в «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6».

• 8.2.2 Опробование производят по измерительной схеме Q.

С помощью поверочной установки или любым доступным способом (вентилятор, компрессор и т.п.) в ПП создают стационарный поток воздуха со значением расхода, не выходящим за пределы измерения поверяемого ПП. При наличии потока воздуха через ПП показания на индикаторе БИП или на мониторе ПЭВМ по каналам измерения давления, температуры и объемного (массового) расхода не должны существенно отличаться от ожидаемых для условий опробования.

• 8.2.3 Проверка герметичности ПП.

Проверку ПП на герметичность проводить подачей воздуха с избыточным давлением равным максимальному измеряемому давлению ППД.

Расходомеры-счетчики считают выдержавшими испытание, если в течение 15 минут не наблюдается спада давления по контрольному манометру.

(8.2.3 Введен дополнительно, Изм. № 1)

• 8.3 Определение метрологических характеристик расходомера-счетчика (при отсутствии в составе расходомера-счетчика БИП под метрологическими характеристиками расходомера-счетчика следует понимать метрологические характеристики ПП).

  • 8.3.1 Определение относительной погрешности расходомера-счетчика при измерении времени набора контрольного объема (массы).

    • 8.3.1.1 Определение относительной погрешности расходомера-счетчика при измерении времени набора контрольного объема (массы) проводят по измерительной схеме V с помощью параметров, обес-

печивающих воспроизведение режимов функционирования по таблице 2. Таблица 2

Значения объемного расхода задают с помощью ПЭВМ с установленным ПО «ИРВИС-ТП».

Значения температуры имитируют в соответствии с таблицей 2, последовательно устанавливая на магазине сопротивлений значения сопротивлений из номинальной статической характеристики по ГОСТ Р 8.625-2006 в зависимости от примененного ППТ.

Во внутренней полости ППД последовательно создают избыточные давления воздуха в соответствии с таблицей 2, например, с применением приспособления ИРВС 9105.0000.00. Отклонение давления от указанных величин не должно превышать ±5%. Давление измеряют образцовым манометром МО.

• 8.3.1.2 Для установленных режимов функционирования с помощью ПО «ИРВИС-ТП» рассчитывают объемный расход при стандартных условиях Q_Hy и время набора т_р контрольного объема (массы) N, при стандартных условиях. Для этого в соответствующие поля в окне ПО «ИРВИС-ТП» подставляют заданные расход при рабочих условиях, температуру и давление.

После выдержки на установленных режимах в течение 3 минут с помощью частотомера измеряют время набора контрольного объема (массы) т_и. Операцию повторяют не менее 3 раз.

Относительную погрешность расходомера-счетчика при измерении времени набора контрольного объема (массы) определяют по формулам:

-1 х100%

^т   л

3600•N

^{Tpij _} Q ..

^Hyij

где:   Тщ -значение измеренного времени набора контрольного объема (массы), с;

т_р1. - расчетное значение времени набора контрольного объема (массы), с;

N - контрольный объем (масса) измеряемой среды при стандартных условиях м³, (кг) (указано в «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6»);

Q.., - расход в расчетном сечении 1П1 при стандартных условиях, м³/ч.

• 8.3.1.3 Относительная погрешность расходомера-счетчика при измерении времени набора контрольного объема (массы) не должна превышать ±0,5%.

• 8.3.2   Определение   относительной   погрешности   времени   набора   контрольного

энергосодержания^{4 5}.

• 8.3.2.1   Определение   относительной   погрешности   времени   набора   контрольного

энергосодержания проводят по измерительной схеме V с помощью параметров, обеспечивающих воспроизведение режимов функционирования по таблице 2.

Значения объемного расхода задают с помощью 1О «ИРВИС-Т1» в соответствии с таблицей 2.

Значения температуры имитируют в соответствии с таблицей 2, последовательно устанавливая на магазине сопротивлений значения сопротивлений из номинальной статической характеристики по ГОСТ Р 8.625-2006 в зависимости от примененного 11Т.

Во внутренней полости 11Д последовательно создают избыточные давления воздуха в соответствии с таблицей 2, например, с применением приспособления ИРВС 9105.0000.00. Отклонение давления от указанных величин не должно превышать ±5%. Давление измеряют образцовым манометром МО.

• 8.3.2.2 Для установленных режимов функционирования с помощью 1О «ИРВИС-Т1» рассчитывают объемный расход при стандартных условиях Q_IIV и время набора контрольного энергосодержания. Для этого в соответствующие поля в окне 1О «ИРВИС-Т1» подставляют заданные расход при рабочих условиях, температуру и давление.

1осле выдержки на установленных режимах в течение 3 минут с помощью частотомера измеряют время набора контрольного энергосодержания т^Е.. Операцию повторяют не менее 3 раз.

X100%

т

E pij

т^Е. - значение измеренного времени набора контрольного энергосодержания, с;

^Ej - расчетное значение времени набора контрольного энергосодержания, с;

N_e, - контрольные энергосодержание, Гкал (ГДж) (указано в «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6»);

Е - теплота сгорания газа, Гкал (ГДж).

(Измененная редакция, Изм. № 1)

• 8.3.2.3 Относительная погрешность времени набора контрольного энергосодержания не должна превышать ±0,5%.

• 8.3.3 Определение относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях.

  • 8.3.3.1 Проверка порога чувствительности ПП.

В рабочем участке поверочной установки устанавливают значения объемного расхода поверочной среды, равного пороговому значению Q_n (с допуском +5%).

(Измененная редакция, Изм. № 1)

Поверочной средой по умолчанию является воздух при атмосферном давлении.

При поверочной среде, отличной от воздуха, выбор поверочной среды производится либо с клавиатуры БИП, либо с помощью ПО «ИРВИС-ТП».

ПП считают проверенным, если значение объемного расхода на индикаторе БИП или на мониторе ПЭВМ имеет ненулевое значение.

• 8.3.3.2 Определение относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях проводят по измерительной схеме Q.

В рабочем участке поверочной установки устанавливают значения объемного расхода повероч^{ной сред}Ы ^Qнаим^{; 0,55Q}пер^{; Q}пер^{; 0,15Q}наиб^{; 0,3Q}наиб^{; 0,7Q}наиб^{; Q}наиб ^{(с допуском -5}%⁾.

(Измененная редакция, Изм. № 1)

• 8.3.3.3 При определении относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях предусматриваются следующие режимы поверки:

• 1) При вычислении расхода при рабочих условиях расходомер-счетчик использует значения давления и температуры, измеренные ППД и ППТ.

• 2) При вычислении расхода при рабочих условиях расходомер-счетчик использует подстановочные значения давления и температуры, измеряемые в соответствии с эксплуатационной документацией поверочной установки, поверочной средой по умолчанию является воздух. Подстановочные значения давления и температуры записываются в ОЗУ расходомера-счетчика с ПО «ИРВИС-ТП». При этом измеренные данные ППД и ППТ не используются.

При поверочной среде, отличной от воздуха, выбор поверочной среды производится либо с клавиатуры БИП, либо с помощью ПО «ИРВИС-ТП».

В зависимости от типа поверочной установки допускается поверка по расходу либо по объему воздуха при рабочих условиях.

• 8.3.3.3.1 Поверка по расходу при рабочих условиях.

При поверке по расходу частотомер, работает в режиме измерения не менее 1000 периодов поступающих на его вход импульсов. На каждом значении объемного расхода осуществляют не менее 3 измерений значений объемного расхода по эталонному и поверяемому средству.

Измеренное значение объемного расхода поверочной среды при рабочих условиях    опреде

ляют по формуле:

Qj a⁺b • f                                    (5)

где:   a и b - коэффициенты пропорциональности между расходом рабочего газа при рабочих

условиях и частотой выходного сигнала (указаны в документе «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6»);

f - частота выходного сигнала расходомера-счетчика, Гц.

Относительную погрешность при измерении объемного расхода (объема) газа при рабочих условиях определяют по формуле:

Q^.. - Q

§_{Qij =}    ----^o x 100%                                                (6)

^Qoij

где:   Qp!J - расход поверочной среды измеренный расходомером-счетчиком, м³/ч;

• 8.3.3.3.2 Поверка по объему при рабочих условиях

При поверке по объему частотомер работает в режиме измерения n количества импульсов, каждый из которых соответствует заданному объему при рабочих условиях. На каждом значении объемного расхода осуществляют не менее 3 измерений объема по эталонному и поверяемому средству.

Измеренное значение объема рабочего газа при рабочих условиях Vpy определяют по формуле:

ХИ_и = nij Vi                                                   (7)

где:   V₁ - объем на 1 импульс, м³ (указан в ТД «Расходомеры-счетчики ультразвуковые

ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6»);

n - количество импульсов, набранное частотомером за одну операцию поверки.

Относительную погрешность при измерении объемного расхода (объема) газа при рабочих условиях определяют по формуле:

V ^р - V..

^р"----а- х100%

^V

где:   V^ - объем поверочной среды измеренный расходомером-счетчиком, м³;

8.3.3.3.3      Объем поверочной среды, прошедшей через ПП расходомера-счетчика за одну

операцию поверки по п.п. 8.3.3.3.1, 8.3.3.3.2 при каждом значении объемного расхода должен быть не менее V^ (указан в ТД «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6). Для расходов менее 0,3 включительно допускается при проведении операции поверки набирать объем, равный 0,^_пов<У<У_пов.

В этом случае погрешность ПП определяют по формулам:

^ks =

где: k₅  - коэффициент кратности значения объема газа прошедшего через ИИ расходомера-счетчика за одну операцию поверки паспортному значению.

Расходомер-счетчик считают поверенным, если значения относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях не превышают следующих значений

для:

сжимаемости в диапазоне расходов.

• 8.3.4.1 Основную относительную погрешность расходомера-счетчика при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, или массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов определяют по формуле:

  (10)

⁸ИРВИС-РС4  y/^Q ⁺⁸V ^{+ 8}Д| ^{+ 8}Мет

(Измененная редакция, Изм. № 1)

где:   5q - относительная погрешность при измерении объемного расхода (объема) газа при

рабочих условиях;

5_V - относительная погрешность расходомера-счетчика при измерении времени набора контрольного объема, %;

5де - предел относительной погрешности III1Т^{6 7} %;

5_Мет - методическая погрешность градуировки, %:

5_Мет = 0 для модификаций ИРВИС-РС4М-Ультра-Пп;

5_Мет = ±1% для модификации ИРВИС-РС4М-Ультра-Пр и ИРВИС-РС4М-Ультра-В.

Предел относительной погрешности 1П1Т 5де определяют по формуле: g _ ±^{(а + Ь}^наим|⁾

^Д‘   (1_ЯВИм + 273,15)

где:   а и b - коэффициенты полинома по ГОСТ Р 8.625-2006 для соответствующего класса точности термометра сопротивления;

t_mHM - наименьшая измеряемая температура, °С.

• 8.3.4.2 Расходомер-счетчик считают поверенным, если основная относительная погрешность расходомера-счетчика при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, или массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов не превышают следующих значений для:

  - модификация ИРВИС-РС4М- ^для ^аим < ^Q < ^ер Ультра-Пп50:

  ±1+4^х

  ^Qпe^{р  Q Q}наим о/

  ^,%

  Рпер - Q наим

  для Qпер< Q < Q^hc - ±1%;

  - модификация ИРВИС-РС4М- ^для ^аим < ^Q < ^Q^ ^- ±^{7 + 2,}5^х Ультра-Пп80(100):

  для Qпер< Q < Q^hc - ±1%;

  ^Qпe^{р  Q  Q}наим о/

  --^,%

  Qпер - Q наим

  - модификация ИРВИС-РС4М- ^для ^аим < ^Q < ^Q^ Ультра-Пр:

  ^{для Q}пер < ^Q < ^Qнаиб

  ±1,5%;

  ^Qпe^{р  Q  Q}наим о/

  ^,%

  Qпер - Q наим

пер наим

для Qпер < Q < Qu:iii6 - ±1,8%

8.3.5 Определение метрологических характеристик БИП.

Проверки по данному пункту проводят только при наличии БИП в комплектации расходомера-счетчика.

• 8.3.5.1 Верификация данных интерфейса RS-232/485 ПП-БИП.

Верификацию данных интерфейса RS-232/485 ПП-БИП проводят по измерительной схеме RS имитационным методом. Цифровая посылка, содержащая данные по значениям объемного (массового) расхода, температуры и давления, соответствующие режиму функционирования 2 таблицы 2, а также накопленного объема (массы), равного 1000 м³ (кг), эмулируется ПЭВМ с установленным ПО «ИРВИС-ТП».

БИП считают проверенным, если значения эмулированных данных и считанных с дисплея БИП в режимах индикации давления, температуры, объемного (массового) расхода и объема (массы) совпадают с точностью до младшего разряда индикации.

• 8.3.5.2 Определение относительной погрешности счетчика времени наработки БИП.

Определение относительной погрешности счетчика времени наработки БИП проводят по измерительной схеме RS.

Входят в меню «Часы/тест» БИП, клавишей РЕЖИМ выбирают «ДА» и нажимают клавишу ВВОД

Считывают показания частотомера, работающего в режиме измерения периода времени 1000 импульсов. Относительную погрешность счетчика времени наработки БИП определяют по формуле:

х 100%;                                               (12)

^Т0

где:   т_и - период 1000 импульсов, измеренный частотомером, с;

т₀ - период 1000 импульсов задающего часового генератора БИП, с (указан в «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6).

Расходомер-счетчик считают поверенным, если относительная погрешность счетчика времени наработки БИП не превышает ±0,01%.

• 8.3.5.3 Определение относительной погрешности преобразования цифровых сигналов в аналоговые (токовые) по ГОСТ 26.011-80.

Поверку по данному пункту проводят по заказу.

Определение относительной погрешности преобразования цифровых сигналов в аналоговые (токовые) по ГОСТ 26.011-80 проводят по измерительной схеме I.

С помощью установленной на ПЭВМ ПО ИРВИС-ТП задают значения расхода при рабочих и стандартных условиях, давления и температуры в соответствии с таблицей 2.

Выходной ток по каналам измерения давления, температуры и расхода при рабочих и стандартных условиях Ij; измеряют мультиметром в режиме измерения тока. Для каждого из установленных режимов функционирования проводят не менее трех измерений значения выходного

I^jj - измеренное значение выходного тока для измеряемого параметра, мА;

1_наим, I_H3h₆ - наименьшее и наибольшее значение выходного тока, мА (указано в «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6»);

Кнаим, Кнаиб - наименьшее и наибольшее значение измеряемого параметра (указано в «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Паспорт. ИРВС 9100.0000.00 ПС6»);

К_изм1ц - текущее значение измеряемого параметра.

Расходомер-счетчик считают поверенным, если вычисленные значения погрешностей преобразования цифровых сигналов в аналоговые (токовые) по ГОСТ 26.011-80 не превышают 0,2%.

8.3.6 Определение относительной погрешности расходомера-счетчика при измерении энергосодержания⁸ (без учета погрешности определения теплоты сгорания газа).

• 8.3.6.1  Определение относительной погрешности расходомера-счетчика при измерении энергосодержания (без учета погрешности определения теплоты сгорания газа) проводят в случае наличия осуществляют расчетным методом по формуле:

8e = ^6Q + (s^E)² +8Д_Г +8Мет                                             (¹⁴)

где:   5^е - относительная погрешность расходомера-счетчика при измерении времени набора

контрольного энергосодержания, %;

• 8.3.6.2 Расходомер-счетчик считают поверенным, если основная относительная погрешность расходомера-счетчика при измерении энергосодержания (без учета погрешности определения теплоты сгорания газа) не превышают следующих значений для:

  - модификация ИРВИС-РС4М- ^{для Q}h3™ ^{— Q —} ^ер Ультра-Пп50:

  ±1+4^х

  ^Qпe^{р  Q Q}наим о/.

  ^,%^;

  Рпер - Q наим

  для Qпер< Q — Qh3h6 - ±1%;

  - модификация ИРВИС-РС4М- ^{для Q}h3™ ^{— Q — Q}^ ^- ±^{8 + 2,}5^х Ультра-Пп80(100):

  для Qпер< Q — Qh3h6 - ±1%;

  ^Qпe^{р  Q  Q}наим о/.

  ^,%^;

  Qnер - Q наим

  - модификация ИРВИС-РС4М- ^{для Q}h3™ ^{— Q — Q}^ Ультра-Пр:

  для Qпер < ^Q — ^Qh3h6

  ±1,5%;

  ^Qпe^{р  Q}  ^зим о/.

  --^,%^;

  Q - Q

  пер наим

  - модификация ИРВИС-РС4М-Ультра-В:

  для Q

  наим

  ^Qпe^{р  Q}  ^зим о/

  ,%.

  Qnер - Q наим

для Qnep < Q < Q_mu6 - ±1,8%.

(8.3.6 Введен дополнительно, Изм. № 1)

• 9.1 Положительный результат поверки расходомера-счетчика оформляется свидетельством о поверке согласно ПР 50.2.006-94 и оттисками клейма поверителя на поверхности расходомера-счетчика.

В паспорт расходомера-счетчика записывается значение контрольной суммы градуировочных таблиц Р, Т, Q. Контрольная сумма градуировочных таблиц Р, Т, Q считывается с индикатора БИП или с помощью ПО «ИРВИС-ТП».

• 9.2 При отрицательных результатах поверки (после анализа хода поверки и поиска возможных ошибок в измерениях и нарушений условий поверки) расходомер-счетчик бракуется и возвращается в производство.

• 9.3 Результаты поверки ППТ оформляются в соответствии с п.13 ГОСТ 8.461-2009.

• 9.4 При отрицательных результатах поверки (после анализа хода поверки и поиска возможных ошибок в измерениях и нарушений условий поверки) ППТ бракуется.

¹

Нримечания:

²

В составе расходомера-счетчика может быть более одного НН.

³

Состав БИН зависит от модификации расходомера-счетчика.

⁴

1римечания:

⁵

Активация функции вычисления энергосодержания и поверка по данному параметру производятся по заказу.

⁶

Примечание

⁷

Примечание:

⁸

Активация функции вычисления энергосодержания и поверка по данному параметру производятся по заказу
