Методика поверки «ГСОЕИ. Линзметры автоматические VX40» (МП 044.М44-19)

УТВЕРЖДАЮ

Заместитель директора по инновациям

ОФИ»

Методика поверки

№ МП 044.М44-19

Главный метролр

ФГУП «ВНП

2019 г.

Главный научный сотрудник

Руководитель Службы качества

ФГУП «ВНИИОФИ»

Н.П. Муравская

«

2019 г.

Москва 2019г.

СОДЕРЖАНИЕ

Стр.

Введение

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей и требования

безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Порядок проведения поверки

• 7 Оформление результатов поверки

Приложение А

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на линзметры автоматические VX40 (далее по тексту - прибор), изготовленные компанией «LUNEAU SAS» Франция, предназначенные для измерений сферической вершинной рефракции и устанавливает порядок, методы и средства проведения первичной и периодических поверок.

Интервал между поверками - 1 год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

  • 1.2 При проведении поверки должны быть выполнены операции, перечисленные в таблице 1.

Таблица 1 - Операции поверки

• 1.3 При получение отрицательных результатов, при проведении той или иной операции, поверка прекращается.

• 2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки применяются средства поверки, перечисленные в

    таблице 2.

Таблица 2 - Средства поверки

• 2.2 Допускается применение других средств, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

• 2.3 Средства поверки должны быть поверены и аттестованы в качестве рабочих эталонов в установленном порядке.

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 К проведению поверки приборов допускаются лица:

• - прошедшие обучение на право проведения поверки по данному виду измерений;

• - изучившие настоящую методику поверки и эксплуатационную документацию на прибор;

• - имеющие группу по электробезопасности не ниже II и удостоверение на право работы на электроустановках до 1000 В.

• 3.2 При проведении поверки должны быть соблюдены требования безопасности, приведенные в эксплуатационной документации прибора.

• 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                 20 ± 5

• - относительная влажность воздуха, %,               60 ± 20

• - атмосферное давление, кПа                     от 70 до 106

• 4.2 Не допускается попадание на прибор прямых солнечных лучей и потоков горячего воздуха. Не размещать прибор вблизи ламп накаливания. Поверку проводить в затененном помещении.

• 5 ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1 Перед началом поверки приборы необходимо выдержать в лабораторном помещении при температуре от 20 до 25 °C в течение не менее 2 часов, если приборы были транспортированы.

  • 5.2 Установить прибор на устойчивую горизонтальную поверхность.

  • 5.3 Провести подготовку прибора к измерениям в соответствии с указаниями его Руководства по эксплуатации.

  • 5.4 Убедиться, что главный выключатель питания, расположенный на задней панели слева над разъемом питания, находится в положении «OFF» (выключено). Воткнуть силовой кабель в разъем сетевого питания прибора. Затем вставить вилку в розетку общего назначения.

  • 5.5 Установить главный выключатель питания в положение «ON» (включено). Включить прибор, нажав кнопку питания прибор, расположенную на задней панели справа. Подождите, пока не запустится программное обеспечение.

  • 5.6 Для исключения ошибок при проведении измерений, проверить поверхность под держателем линз на наличие загрязнений. При наличии загрязнений необходимо протереть поверхность мягкой салфеткой, без использования растворов или удалить пыль с помощью резиновой груши.

  • 5.7 Подготовить к работе комплект приспособлений для поверки диоптриметров КПП-ЗР (далее комплект КПП-ЗР) (Комплект приспособлений для поверки диоптриметров КПП-1 - далее комплект КПП-1) в соответствии с Руководством по его эксплуатации. При необходимости следует протереть поверхность мер мягкой чистой салфеткой, без использования растворов или удалить пыль с помощью резиновой груши.

• 6 ПОРЯДОК ПРОВЕДЕНИЯ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре приборов должно быть установлено:

• - соответствие комплектности прибора с руководством по эксплуатации;

• - отсутствие механических повреждений корпуса прибора, дисплея, элементов управления;

• - наличие маркировки (наименование или товарный знак завода-изготовителя, тип и заводской номер прибора, год выпуска);

• - исправность соединительных проводов.

Прибор считают прошедшим операцию поверки, если:

• - комплектность прибора соответствует руководству по эксплуатации;

• - отсутствуют механические повреждения корпуса прибора, дисплея, элементов управления;

• - на шильдике прибора указаны тип и заводской номер прибора, год выпуска;

• - соединительные провода прибора исправны.

6.2 Опробование и идентификация программного обеспечения

• 6.2.1 Идентификация программного обеспечения:

Перейти к экрану настроек, удерживая иконку «Инструменты» . Затем нажать иконку «Настройки пользователя»       В верхней части экрана указана версия программного

обеспечения и серийный номер прибора. Для перехода к экрану измерений нажать иконку с галочкой в правом нижнем углу экрана.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения систем приведены в таблице 3

Таблица 3 - Идентификационные данные программного обеспечения

• 6.2.2 При опробовании прибора должно быть установлено соответствие следующим требованиям:

• - подвижные части прибора должны двигаться плавно, без заеданий, устройство фиксации линз должно быть исправно;

• - кнопки управления должны быть исправны и иметь соответствующие надписи, указывающие их назначение.

Прибор считают прошедшим операцию поверки, если:

• - номер версии программного обеспечения соответствует таблице 3;

• - подвижные части прибора двигаются плавно, без заеданий, устройство фиксации линз исправно;

• - кнопки управления исправны и имеют соответствующие надписи, указывающие их назначение.

6.3 Определение метрологических характеристик

• 6.3.1 Проверка диапазона измерений сферической вершинной рефракции совмещена с операцией определения абсолютной погрешности измерений сферической вершинной рефракции (см. п. 6.3.2)

Прибор считают прошедшим операцию поверки, если диапазон измерений сферической вершинной рефракции находится в пределах от минус 15 до плюс 15 дптр.

• 6.3.2 Определение абсолютной погрешности измерений сферической вершинной рефракции осуществляется с помощью комплекта КПП-3Р (комплекта КПП-1).

При первичной поверке использовать сферические меры с номинальным значением задней вершинной рефракции: ± 2,5, ± 5, ± 10, ± 15 дптр (± 1.5; ± 4,0; ± 8.0; ± 14,0 дптр из комплекта КПП-1). При периодической поверке использовать сферические меры с номинальным значением задней вершинной рефракции: ± 5, ± 15 дптр (± 4; ± 14 дптр из комплекта КПП-1).

Операцию проводить в следующей последовательности:

• 6.3.2.1 Проверить установки прибора.

Перейти от экрана измерений к экрану настроек удерживая иконку «Инструменты»

. Затем нажать иконку «Настройки пользователя»

Выбрать необходимый параметр на экране. Нажимая на иконку этого параметра выбрать необходимый вариант.

Установить следующие параметры:

-Цилиндр (выбор знака цилиндра) - (-);

-Raunding Шаг (выбор шага измерений) - «0,01»;

Перейти к экрану измерений. Для этого нажать иконку с галочкой в правом нижнем углу экрана.

• 6.3.2.2 Выбрать интерфейс линзы (или оправы), нажав соответствующую иконку

(■ кнопка интерфейса линзы,        - кнопка интерфейса оправы) Держатель оправы

переместить влево (или в центр устройства).

Установить измеряемую меру из комплекта КПП-3Р в держатель слева или справа в соответствии с его руководством по эксплуатации (меры из комплекта КПП-1 плоской стороной вниз).

Внимание: Проверить поверхность под держателем на наличие загрязнений. При наличии загрязнений необходимо протереть поверхность мягкой салфеткой, без использования растворов или удалить пыль с помощью резиновой груши.

Внизу экрана с помощью иконки расположена измеряемая линза.

• 6.3.2.3 Начать измерение.

Нажать кнопку «GO» (О), расположенную внизу на экране (или нажать кнопку «запуска/остановки» измерения, расположенную под экраном).

При этом перемещается блокирующее устройство (три штырька) сверху-вниз на линзу, чтобы установить и зафиксировать линзу на трех статических штырьках детекторов.

Внимание: Очень важно, чтобы три блокирующих и три статических штырька равномерно касались поверхности линзы.

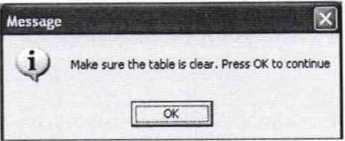

При появлении следующего сообщения необходимо убрать руки от прибора и нажать «ОК».

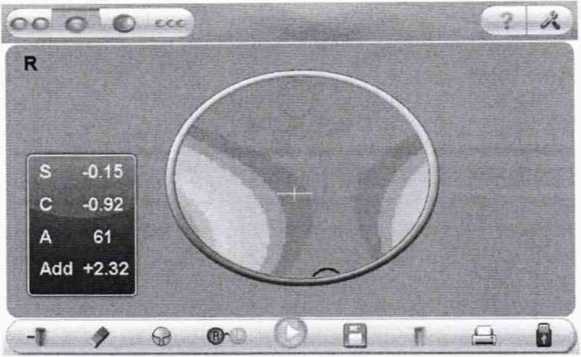

Измерение выполнено, когда на экране появятся результаты измерения (справа или слева).

Внимание: После появления результатов измерения на экране можно переустанавливать или вынимать линзу из держателя оправы.

• 6.3.2.4 Значение сферической вершинной рефракции (S), дптр, считать с экрана прибора и записать в протокол (Приложение А).



  - очистить экран и

Внимание: Для повторного измерения нажать иконку «CLEAR» удалить данные измерений.

Произвести пятикратные измерения сферической вершинной рефракции меры. Для этого нажать кнопку «GO» (^Э), расположенную внизу на экране (или нажать кнопку «запуска/остановки» измерения, расположенную под экраном).

Примечание: Чтобы прервать измерение, нажать кнопку «STOP» ( ©), расположенную внизу экрана (или нажать кнопку «запуска/остановки» измерения, расположенную под

экраном).

Далее при появлении следующего сообщения, нажать «ОК».

• 6.3.2.5 Провести обработку результатов измерений в соответствии с ГОСТ Р 8.736-2011.

Рассчитать среднее арифметическое результатов измерений сферической вершинной рефракции меры A^z_cp. дптр, по формуле (1):

Аср        _?

где Si - i-й результат измерений сферической вершинной рефракции, дптр: и - число измерений.

Рассчитать абсолютную погрешность измерений сферической вершинной рефракции As, дптр, по формуле (2):

= Х_ср - Xso ,                                     (2)

где Х_Ср - среднее арифметическое результатов измерений сферической вершинной рефракции, дптр,

Xso - значение задней вершинной рефракции меры, указанное в свидетельстве о поверке комплекта КПП-ЗР (комплекта КПП-1), дптр.

Результаты записать в протокол.

• 6.3.2.6 Повторить операции п.п. 6.3.2.2 - 6.3.2.5 для всех мер из комплекта КПП-ЗР (комплекта КПП-1) со значениями задней вершинной рефракции, указанными в п. 6.3.2.

Примечание: Для выключения прибора, нажать кнопку питания, расположенную на задней панели справа. Подождать, пока программное обеспечение не выключится. Установить главный выключатель питания в положение «OFF» (выключено).

• 6.3.2.7 Прибор считают прошедшим операцию поверки, если рассчитанное значение абсолютной погрешности измерений сферической вершинной рефракции не превышает величины предела допускаемой абсолютной погрешности измерений ±0,10 дптр в диапазоне от 0,00 до ± 5,00 дптр включ.; величины ± 0,18 дптр в диапазоне свыше ± 5,00 до ± 10,00 дптр включ.; величины ± 0,28 дптр в диапазоне свыше ± 10,00 дптр.

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки заносятся в протокол, который хранится в организации, проводившей поверку (см. приложение А к настоящей методике поверки).

  • 7.2 Если линзметр автоматический VX40 прошел поверку с положительным результатом, он признается годными и допускается к применению.

7.2.1 Результаты поверки оформляются свидетельством о поверке; наносится знак поверки в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 7.2.2 Знак поверки наносится на свидетельство о поверке линзметра автоматического VX40.

7.3 Если линзметр автоматический VX40 прошел поверку с отрицательным результатом, он признается непригодным, не допускается к применению, и на него выдается извещение о непригодности с указанием причин в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Приложение А к методике поверки МП 044.М44-19 «ГСП. Линзметры автоматические VX40.

Методика поверки»

Первичной/периодической поверки от «  ____ » ___________ 20 года

Средство «Линзметр автоматический VX40 с принадлежностями» измерений:_____________________________________

Наименование СИ, тип (если в состав СИ входят несколько автономных блоков

Заводской №                 №/№__

Заводские номера бланков

№/№

Принадлежа

щее         ____________________________________________________________

Наименование юридического лица. ИНН. КПП

Поверено в соответствии с        МП 044.М44-19 «ГСП. Линзметры

методикой поверки              автоматическиеУХ40. Методика поверки»,

__________________________утвержденной ФГУП «ВНИИОФИ»____________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов: _______________________________________________________

(наименование, заводской №. разряд, класс точности или погрешность)

При следующих значениях влияющих

факторов                                 ___________________________________

Температура °C________________________________________________________________

Влажность %____________________________________________________________

Давление кПа_______________________________________________________________

_____________(приводят перечень и значения влияющих факторов, нормированных в методике поверки)_____________ Внешний осмотр:____________________________________________________________

Опробование: _______________________________________________________________

Версия ПО:    _____________________________________________________________

Получены результаты поверки метрологических характеристик:_______________________

Проверка диапазона измерений сферической вершинной рефракции, дптр*

Определение абсолютной погрешности измерении сферической вершинной рефракции, дптр

* - только первичная поверка

Рекомендации:

Средство измерений признать пригодным (или непригодным) для применения

Исполнители

Подписи. Ф.И.О.. должность
