Настоящая методика поверки распространяется на системы телемеханические контроля бодрствования машиниста ТСКБМ (далее - системы ТСКБМ), производства АО «НЕЙРОКОМ», г. Москва.

Системы ТСКБМ предназначены для измерений длительности временных интервалов между импульсами кожно-гальванической реакции (КГР) машиниста и сравнения результата измерений с номинальным значением длительности измеряемого интервала времени между импульсами КГР. Настоящая методика поверки устанавливает порядок, методы и средства проведения их первичной и периодических поверок. По итогам проведения поверки должна обеспечиваться прослеживаемость к ТЭТ 1-2018. Поверка систем ТСКБМ выполняется косвенным методом.

Интервал между поверками - 2 года.

• 2.1 При проведении поверки должны быть выполнены операции, перечисленные в таблице 1.

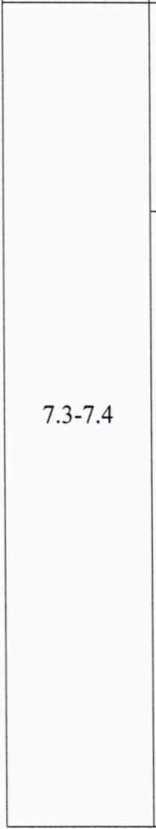

Таблица 1 - Операции поверки

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку систем ТСКБМ осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3.1 При проведении первичной и периодической поверок применяются средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.2 Средства поверки должны быть аттестованы (поверены) в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых систем ТСКБМ с требуемой точностью

• 4.1 К проведению поверки допускают лиц, изучивших настоящую методику поверки и руководство по эксплуатации систем ТСКБМ, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 15.12.20 № 903н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

• 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ 12.2.007.0-75, правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 15.12.20 № 903н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 6.1 При проведении поверки следует соблюдать следующие условия:

• - температура воздуха от 18 до 26 °C;

• - относительная влажность воздуха не более 80 %;

• - атмосферное давление от 630 до 795 мм рт.ст.

• 7 Проведение поверки

• 7.1.1 Внешним осмотром системы ТСКБМ и её составных частей должно быть установлено:

• - наличие надписей на табличках фирменных составных частей системы ТСКБМ, запись заводского номера систем ТСКБМ и варианта исполнения системы ТСКБМ;

• - соответствие комплектности системы ТСКБМ требованиям нормативнотехнической документации (руководство по эксплуатации/паспорт и описание типа);

• - отсутствие на наружных поверхностях системы ТСКБМ повреждений, влияющих на ее работоспособность.

• 7.1.2 Система ТСКБМ считается прошедшей операцию проверки с положительным результатом, если они соответствуют всем перечисленным выше требованиям.

Примечание: Допускается проводить поверку СИ без запасных частей и принадлежностей, не влияющих на его работоспособность, на результаты опробования и поверки.

• 7.2.1 Проверка программного обеспечения (далее - ПО) блока ТСКБМ-К.

  • 7.2.1.1 Проверка версии ПО выполняется согласно пункту 2.4.4 руководства по эксплуатации СК-ТСКБМ книга 4 НКРМ.466429.000 РЭЗ. При опробовании блока ТСКБМ-К (50 В, согласно пунктам 2.4.4.1 - 2.4.4.2 (подпункты 1 - 4); 24 В, согласно пункту 2.4.4.4) в меню программы в соответствии с маркировкой версии ПО поверяемого блока ТСКБМ-К выбирается соответствующий пункт (см. рисунок 1).



Рисунок 1 - Меню выбора версии ПО блоков ТСКБМ-К.

12Л2 Проверка версии ПО блока ТСКБМ-К прошла успешно, если программа для проверки блока ТКСБМ-К закончила проверку сообщением «Блок ТСКБМ-К исправен».

• 7.2.2 Проверка версии ПО ячейки ТСКБМ-К.

  • 7.2.2.1 Проверку версии ПО выполняют согласно пункту 2.4.12.2 руководства по эксплуатации СК-ТСКБМ книга 4 НКРМ.466429.000 РЭЗ.

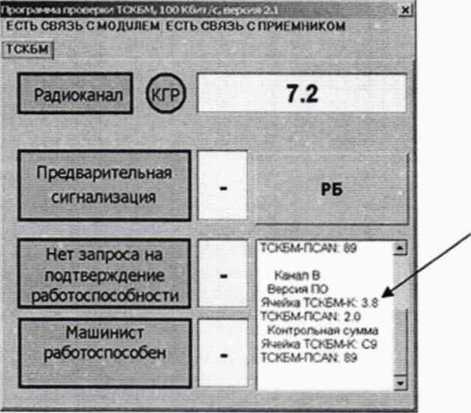

    Рисунок 2 - Индикация версии ПО ячейки ТСКБМ-К

    Версия ПО ячейки

    ТСКБМ-К

• 7.2.2.2 Проверка версии ПО ячейки ТСКБМ-К прошла успешно, если версия ПО ячейки ТСКБМ-К, индицируемая программой на ПК (рисунок 2), совпадает с маркировкой поверяемой ячейки.

• 7.2.3 Проверка версии ПО блока ТСКБМ-КП.

  • 7.2.3.1 Проверка версии ПО выполняется согласно пункту 2.4.15.9 (подпункты 1-4, 6) руководства по эксплуатации СК-ТСКБМ книга 4 НКРМ.466429.000 РЭЗ.

  • 7.2.3.2 В информационном поле окна «Проверка СВЧ части ТСКБМ-КП» найти строки «Версия программы: ...». Убедиться, что версия ПО соответствует маркировке на блоке ТСКБМ-КП.

    Версия ПО блока ТСКБМ-КП

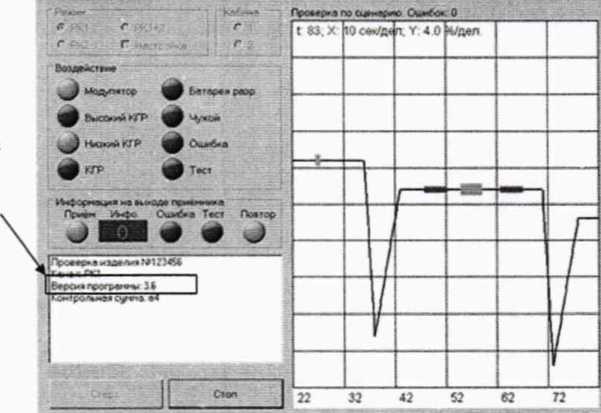

    Рисунок 3 - Индикация версии ПО блока ТСКБМ-КП с отображением временных интервалов между импульсами КГР в версии ПО 3.6

  • 7.2.3.3 Проверка версии ПО блока ТСКБМ-КП прошла успешно, если версия ПО блока ТСКБМ-КП, индицируемая программой на ПК (рисунок 3), совпадает с маркировкой на поверяемом блоке.

7.2.4 Система ТСКБМ считается прошедшей операцию поверки с положительным результатом, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблицах 3-6.

Таблица 3 - Идентификационные данные метрологически значимой части ПО для исполнения блока ТСКБМ-К НКРМ.466539.003, НКРМ.466539.003-03

Таблица 4 - Идентификационные данные метрологически значимой части ПО для исполнения блока ТСКБМ-К НКРМ.466539.003-04

Таблица 5 - Идентификационные данные метрологически значимой части ПО для исполнения ячейки ТСКБМ-К НКРМ.466539.009-01

Таблица 6 - Идентификационные данные метрологически значимой части ПО для исполнения блока ТСКБМ-КП НКРМ.466539.014, НКРМ.466539.014-01

• 7.3 Подготовка к поверке и опробование средства измерений

Примечание: при проведении поверки допустимо использовать блок ТСКБМ-Н и блок ТСКБМ-П (ТСКБМ-ПСАЫ) из другого комплекта поставки системы ТСКБМ.

• 7.3.1.1 Установить напряжение на источнике питания в соответствии со схемами, представленными в Приложении А к настоящей методике поверки. При выполнении данной операции источник питания должен быть отключен от схемы.

• 7.3.1.2 Собрать схему, соответствующую исполнению для блока или ячейки ТСКБМ-К или блока ТСКБМ-КП, представленную в Приложении А к настоящей методике поверки, включить компьютер и запустить операционную систему Windows.

• 7.3.1.3 Установить исходное положение органов управления компонентов собранной схемы в соответствии с примечанием к схемам из Приложения А.

• 7.3.2.1 Включить блок ТИ-ТСКБМ.

• 7.3.2.2 Запустить вспомогательное ПО (порядок работы со вспомогательным ПО описан в Приложении Б), используемое для поверяемого блока или ячейки ТСКБМ-К или блока ТСКБМ-КП в соответствии с таблицей 7.

Таблица 7 - Соответствие вспомогательного ПО для проведения поверки и поверяемого блока или ячейки системы ТСКБМ

• 7.3.2.3 Запустить ПО KGR2.exe (порядок работы с программой KGR2.exe в Приложении В).

• 7.3.2.4 В консоли программы ввести значение длительности временного интервала между импульсами КГР, равное 45 с, и нажать «Enter».

• 7.3.2.5 Выбрать электрическое сопротивление, равное 5 кОм, эквивалентное электрическому сопротивлению кожи между электродами ТСКБМ-Н, для этого необходимо нажать клавиши «О», а затем «Enter».

• 7.3.2.6 После появления в консоли программы сообщения «Формирование КГР запущено», необходимо включить питание поверяемого блока или ячейки ТСКБМ-К или блока ТСКБМ-КП.

Примечание: если используется вспомогательное ПО, убедиться, что индикатор «Обмен по CAN» перешёл в состояние «Наличие обмена данными с системой ТСКБМ», если этого не произошло, то необходимо закрыть программу KGR2.exe, закрыть вспомогательное ПО, выключить поверяемый блок или ячейку ТСКБМ-К или блок ТСКБМ-КП и вернуться к пункту' 7.3.2.2.

Примечание: Включение питания поверяемой ячейки ТСКБМ-К или блока ТСКБМ-КП производится на пульте «БЛОК» установкой тумблера «POWER» в положение «1».

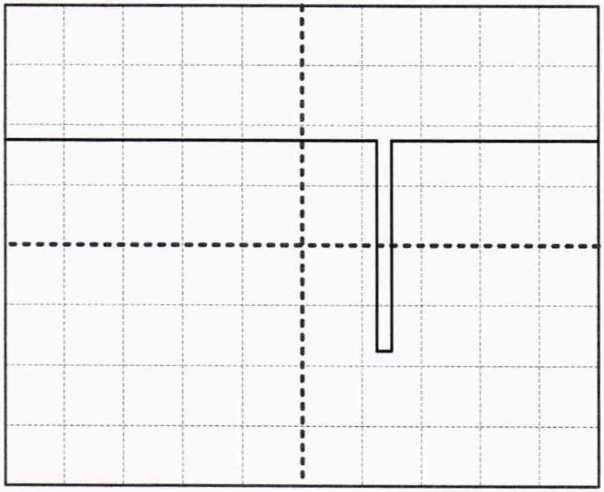

• 7.3.2.7 Дождаться появления первого импульса на экране осциллографа (порядок работы с осциллографом описан в Приложении Г), входящего в состав СП-ТСКБМ, после прохождения которого необходимо наблюдать за индикатором «Запрос на подтверждение работоспособности», расположенным на ТСКБМ-П, системы ТСКБМ.

• 7.3.2.8 После прохождения второго импульса необходимо закрыть программу KGR2.exe, выключить питание поверяемого блока или ячейки ТСКБМ-К или блока ТСКБМ-КП, зафиксировать, включался ли индикатор «Запрос на подтверждение работоспособности» после прохождения первого импульса.

• 7.3.2.9 Повторить пункты 7.3.2.2-7.3.2.8 последовательно для следующих значений временного интервала между импульсами КГР: 52, 57, 63 и 65 с.

7.3.3 Система ТСКБМ считается прошедшей операцию поверки с положительным результатом, если в интервале значений длительности временных интервалов между импульсами КГР от 45 до 57 с индикатор «Запрос на подтверждение работоспособности» был выключен при каждом заданном значении, а при 63 и 65 с - включен при каждом при каждом заданном значении.

• 7.4.1 Определение номинального значения и абсолютной погрешности измерений номинального значения длительности временного интервала между импульсами КГР

• 7.4.1.1 Повторить пункты 7.3.2.2-7.3.2.8 последовательно для следующих значений временного интервала между импульсами КГР: 58, 59, 60, 61, 62 с три раза.

• 7.4.1.2 Провести обработку полученных данных в соответствии с пп. 8.1-8.3.

• 8.1 За номинальное значение длительности временного интервала между импульсами КГР принимается среднеарифметическое значение измерений, рассчитанное по формуле (1).



(1)

где п - количество серий измерений, равное 3;

t, - значение длительности временного интервала между импульсами КГР, с, при котором первый раз в серии измерений загорелся индикатор «Запрос подтверждения работоспособности» в соответствии с п. 7.4.1.1.

• 8.2 Абсолютная погрешность измерений номинального значения длительности временного интервала между импульсами КГР рассчитывается по формуле (2):




  (2)

где Т - значение длительности временного интервала между импульсами КГР, равное 60 с.

• 8.3 Система ТСКБМ считается прошедшей операцию поверки по п. 7.4.1 с положительным результатом, если номинальное значение длительности временного интервала между импульсами КГР составляет 60 с и абсолютная погрешность измерений номинального значения длительности временного интервала между импульсами КГР не превышает ± 2 с.

• 8.4 Система ТСКБМ считается прошедшей поверку с положительным результатом и допускается к применению, если все операции поверки пройдены с положительным результатом. В ином случае система ТСКБМ считается прошедшей поверку с отрицательным результатом и не допускается к применению.

• 9.1 Результаты поверки оформляются протоколом (Приложение Д). Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

Начальник отдела Д-4 ФГУП «ВНИИОФИ»

Начальник сектора отдела Д-4

ФГУП «ВНИИОФИ»

Инженер 1 -й категории отдела Д-4

ФГУП «ВНИИОФИ»

(Обязательное)

к Методике поверки № МП 076.Д4-18

«ГСП. Системы телемеханические контроля бодрствования машиниста ТСКБМ. Методика поверки»

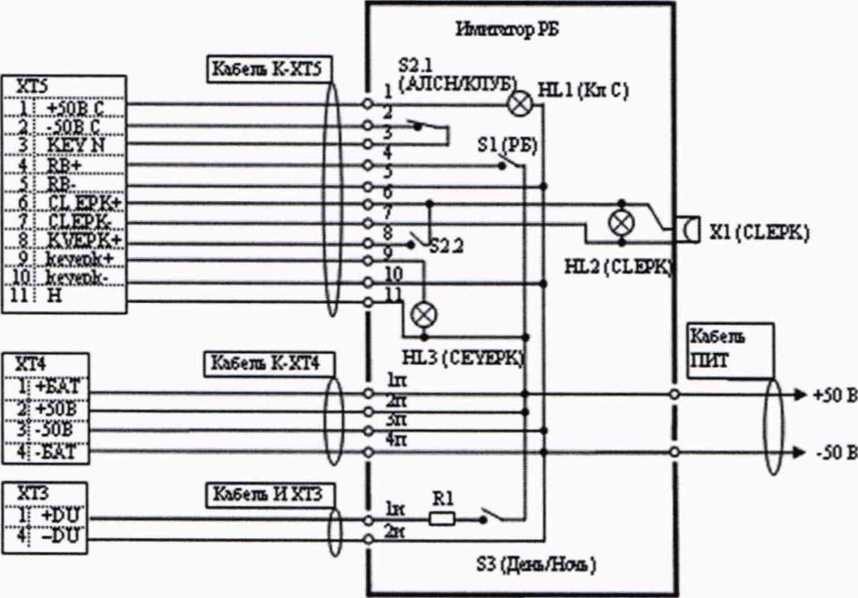

А.1 Схема для поверки блока ТСКБМ-К НКРМ.466539.003 приведена на рисунке А. 1.

А. 1.1 Напряжение источника питания должно быть установлено 50 В, перед тем как клеммы «+» и «-» будут подключены к схеме.

А. 1.2 Начальное положение органов управления:

• - выключатель «СЕТЬ» на блоке ТИ-ТСКБМ в положении «0»;

• - переключатель «Р/Н/3» на блоке ТС-ТСКБМ в положении «Н»;

• - выключатель «POWER» на осциллографе в положении «1» (включен);

• - переключатель «АЛСН/КЛУБ» на имитаторе РБ в положении «КЛУБ»;

• - выключатель «POWER» на источнике питания в положении «ON» (включен);

• - выключатель «ВКЛ» на блоке ТСКБМ-К в положении выключено.

А. 1.3 При выполнении поверки включение и выключение поверяемого ТСКБМ-К выполняется выключателем «ВКЛ» на блоке ТСКБМ-К, индикатор «Запрос на подтверждение работоспособности» расположен на ТСКБМ-П (красный светодиод).

А. 1.4 Перечень допустимого технологического оборудования приведён в таблице А. 1.1.

Таблица А. 1.1 - Перечень допустимого технологического оборудования при поверке блока ТСКБМ-К НКРМ.466539.003

Технологическое оборудование

I I

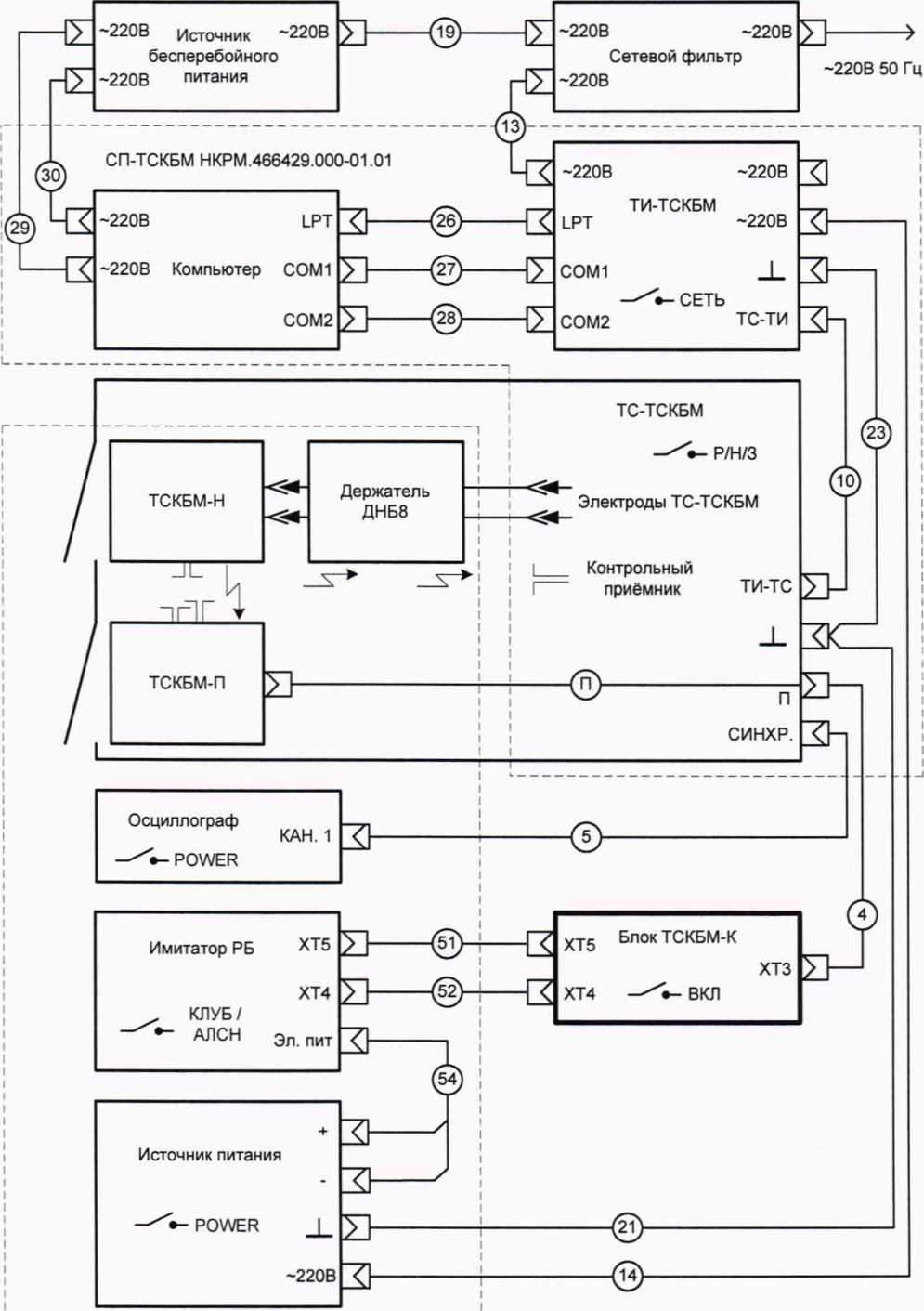

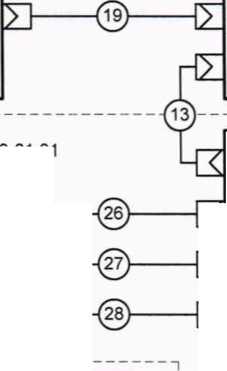

Рисунок А.1 - Схема поверки ТСКБМ-К НКРМ.466539.003

А. 1.5 Перечень используемых при поверке кабелей приведен в Таблице А. 1.2.

Таблица А.1.2 - Перечень используемых кабелей при поверке блока ТСКБМ-К

НКРМ.466539.003

А.2 Схема для поверки блока ТСКБМ-К НКРМ.466539.003-03 приведена на рисунке А.2

А.2.1 Напряжение источника питания должно быть установлено 24 В. перед тем как клеммы «+» и «-» будут подключены к схеме.

А.2.2 Начальное положение органов управления:

• - выключатель «СЕТЬ» на блоке ТИ-ТСКБМ в положении «О»;

• - переключатель «Р/Н/3» на блоке ТС-ТСКБМ в положении «Н»;

• - выключатель «POWER» на осциллографе в положении «1»(включен);

• - переключатель «АЛСН/КЛУБ» на имитаторе РБ в положении «КЛУБ»;

• - выключатель «POWER» на источнике питания в положении «ON» (включен);

• - выключатель «ВКЛ» на блоке ТСКБМ-К в положении выключено.

А.2.3 При выполнении поверки включение и выключение поверяемого ТСКБМ-К выполняется выключателем «ВКЛ» на блоке ТСКБМ-К, индикатор «Запрос на подтверждение работоспособности» расположен на ТСКБМ-П (красный светодиод).

А.2.4 Перечень допустимого технологического оборудования приведён в таблице А.2.1.

Таблица А.2.1 - Перечень допустимого технологического оборудования при поверке блока ТСКБМ-К НКРМ.466539.003-03

Продолжение таблицы А.2.1______________________________________________________

Примечание - Держатель ДНБ8, осциллограф, источник питания, источник бесперебойного питания, сетевой фильтр входят в состав системы СК-ТСКБМ. ТСКБМ-Н, ТСКБМ-П входят в состав системы ТСКБМ. Имитатор РБ - дополнительное технологическое оборудование, описание приведено в Приложении Е настоящей методики поверки.

I I

-220В

-220В Компьютер СОМ1

I

I

I

I

I L

Я

{Я

Я

-220В

СП-ТСКБМ НКРМ.466429.000-01.01

LPT

Источник питания

POWER х[Я

-220В

Технологическое оборудование

Рисунок А.2 - Схема поверки ТСКБМ-К НКРМ.466539.003-03

А.2.5 Перечень используемых кабелей приведён в таблице А.2.2.

Таблица А.2.2 - Перечень используемых кабелей при поверке блока ТСКБМ-К НКРМ.466539.003-03

А.З Схема для поверки блока ТСКБМ-К НКРМ.466539.003-04 приведена на рисунке А.З.

А.3.1 Напряжение источника питания должно быть установлено 50 В, перед тем как клеммы «+» и «-» будут подключены к схеме.

А.З.2 Начальное положение органов управления:

• - выключатель «СЕТЬ» на блоке ТИ-ТСКБМ в положении «0»;

• - переключатель «Р/Н/3» на блоке ТС-ТСКБМ в положении «Н»;

• - выключатель «POWER» на осциллографе в положении «1» (включен);

• - переключатель «АЛСН/КЛУБ» на имитаторе РБ в положении «КЛУБ»;

• - выключатель «POWER» на источнике питания в положении «ON» (включен);

• - выключатель «ВКЛ» на блоке ТСКБМ-К в положении выключено.

А.3.3 При выполнении поверки включение и выключение поверяемого ТСКБМ-К выполняется выключателем «ВКЛ» на блоке ТСКБМ-К. индикатор «Запрос на подтверждение работоспособности» отображается программой Ch_TSKBM_Sapsan.exe

А.З.4 Перечень допустимого технологического оборудования приведён в таблице А.3.1.

А.З.5 Перечень используемых кабелей приведён в таблице А.З.2.

Таблица А.3.1 - Перечень допустимого технологического оборудования при поверке блока ТСКБМ-К НКРМ.466539.003-04

Продолжение таблицы А.3.1

Таблица А.3.2 - Перечень используемых кабелей при поверке блока ТСКБМ-К

НКРМ.466539.003-04

Я

-220В

Сетевой фильтр

-220В

-220В Источник ~220В бесперебойного

-220В питания

Держатель

ТСКБМ-Н

в

ти-тс

зс_

POWER

* 3

Источник питания

3

Перемычка А

А.4 Схема для поверки ячейки ТСКБМ-К НКРМ.466539.009-01 приведена на рисунке А.4.

А.4.1 Напряжение источника питания должно быть установлено 48 В, перед тем как клеммы «+» и «-» будут подключены к схеме.

А.4.2 Начальное положение органов управления:

• - выключатель «СЕТЬ» на блоке ТИ-ТСКБМ в положении «О»;

• - переключатель «Р/Н/3» на блоке ТС-ТСКБМ в положении «Н»;

• - выключатель «POWER» на осциллографе в положении «1» (включен);

• - выключатель «POWER» на источнике питания в положении «ON» (включен);

• - выключатель «POWER» на пульте БЛОК в положении «О»;

• - выключатель «САВ» на пульте БЛОК в положении «1»;

• - выключатель «TEST» на пульте БЛОК в положении «О»;

А.4.3 При выполнении поверки включение и выключение поверяемого ТСКБМ-К выполняется выключателем «POWER» на пульте БЛОК, индикатор «Запрос на подтверждение работоспособности» отображается программой Ch_TSKBM_BLOK.exe.

А.4.4 Перечень допустимого технологического оборудования приведён в таблице А.4.1.

А.4.5 Перечень используемых кабелей приведён в таблице А.4.2.

Таблица А.4.1 - Перечень допустимого технологического оборудования при поверке ячейки ТСКБМ-К НКРМ.466539.009-01

Таблица А.4.2 - Перечень используемых кабелей при поверке ячейки ТСКБМ-К

НКРМ.466539.009-01

Продолжение таблицы А.4.2

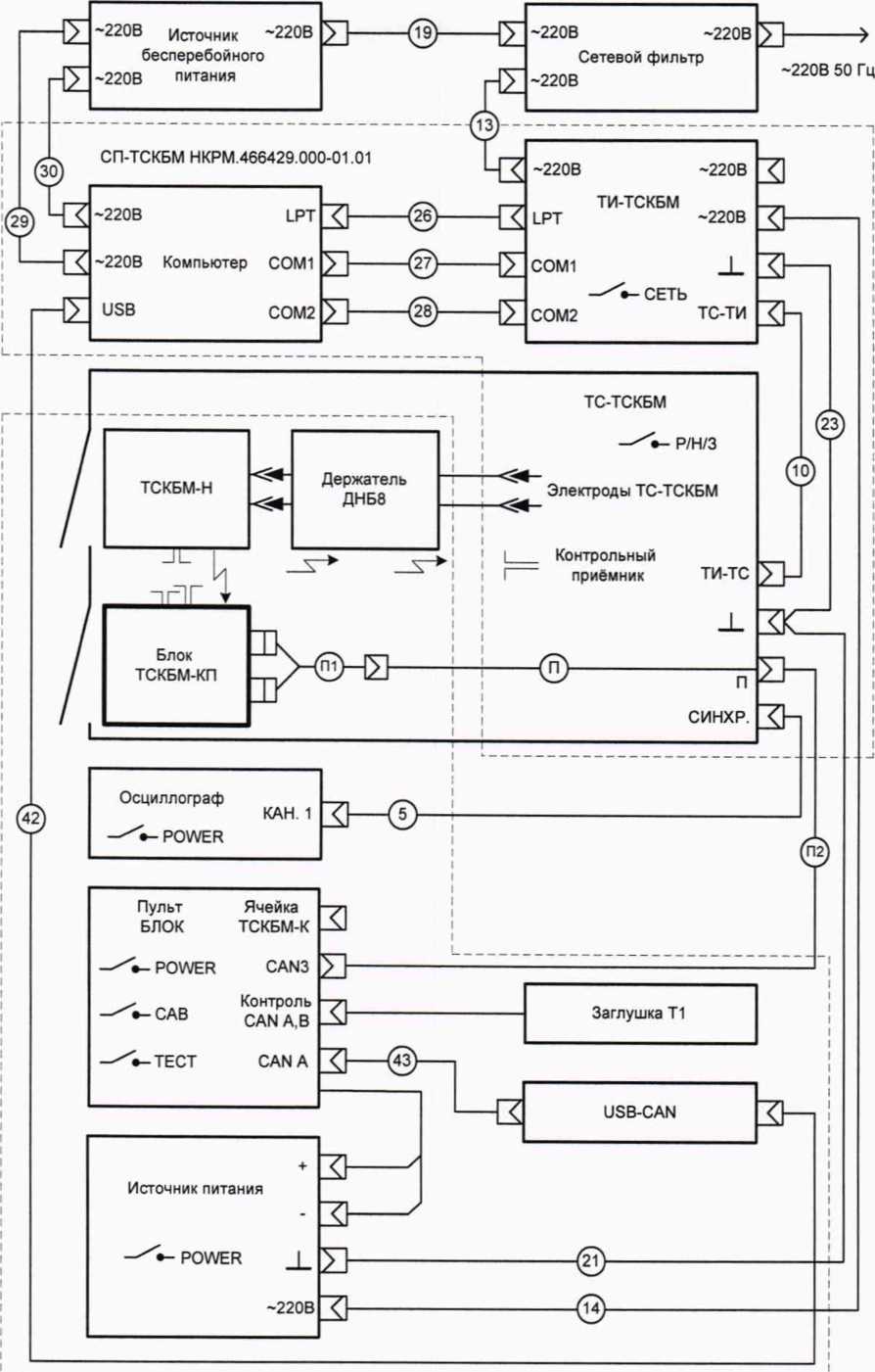

А.5 Схема для поверки блока ТСКБМ-КП исполнений НКРМ.466539.014 и НКРМ.466539.014-01 приведена на рисунке А.5.

А.5.1 Напряжение источника питания должно быть установлено 48 В для исполнения блока ТСКБМ-КП НКРМ.466539.014 или 24 В - для НКРМ.466539.014-01, перед тем как клеммы «+» и «-» будут подключены к схеме.

А.5.2 Начальное положение органов управления:

• - выключатель «СЕТЬ» на блоке ТИ-ТСКБМ в положении «0»;

• - переключатель «Р/Н/3» на блоке ТС-ТСКБМ в положении «Н»;

• - выключатель «POWER» на осциллографе в положении «1» (включен);

• - выключатель «POWER» на источнике питания в положении «ON» (включен);

• - выключатель «POWER» на пульте БЛОК в положении «0»;

• - выключатель «САВ» на пульте БЛОК в положении «1»;

• - выключатель «TEST» на пульте БЛОК в положении «0».

i I

Технологическое оборудование

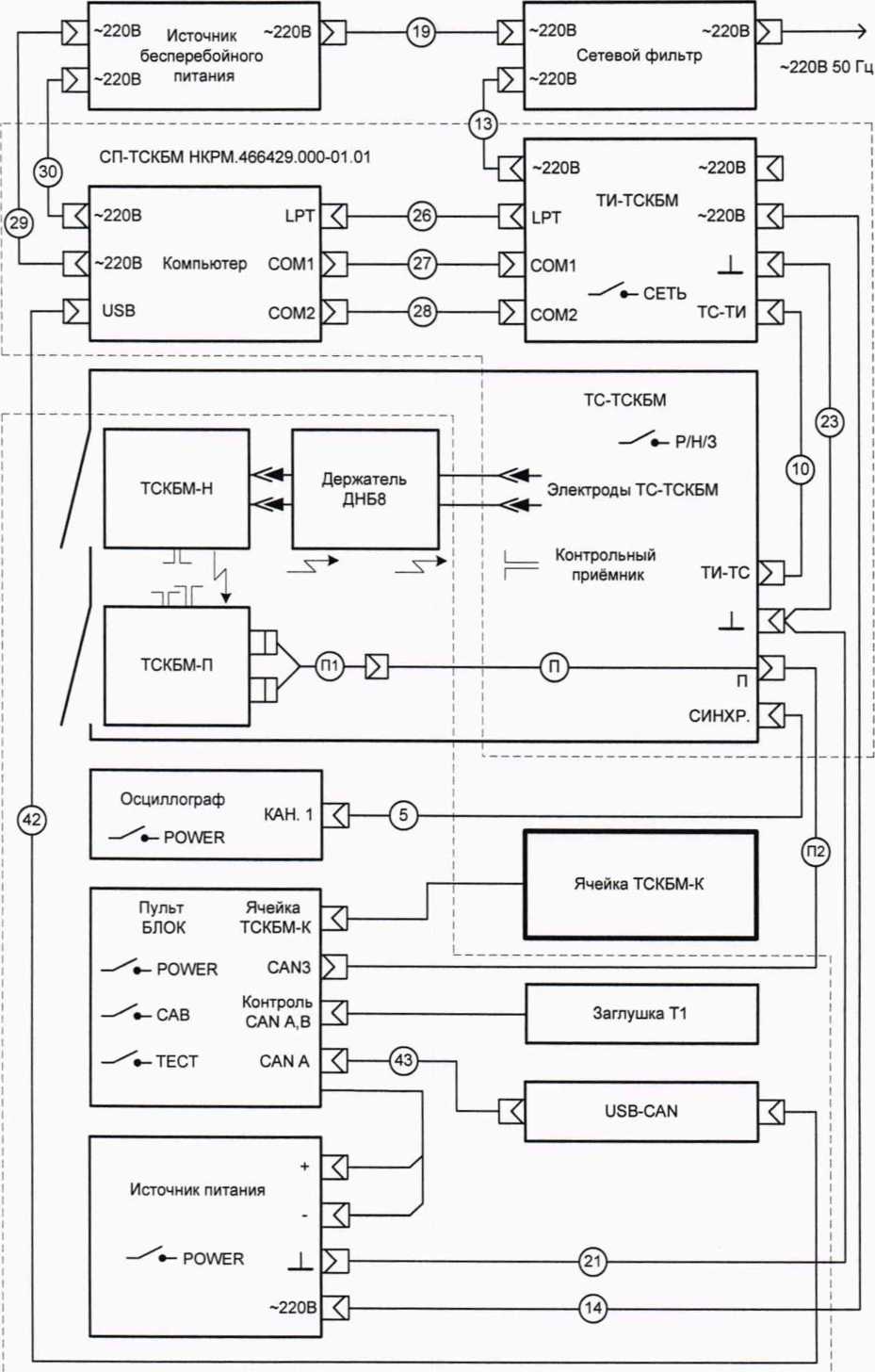

Рисунок А.4 - Схема поверки ТСКБМ-К НКРМ.466539.009-01

А.5.3 При выполнении поверки включение и выключение поверяемого ТСКБМ-КП выполняется выключателем «POWER» на пульте БЛОК, индикатор «Запрос на подтверждение работоспособности» отображается программой Ch_TSKBM_BLOK.exe.

А.5.4 Перечень допустимого технологического оборудования приведён в таблице А.5.1.

А.5.5 Перечень используемых кабелей приведён в таблице А.5.2.

Таблица А.5.1 - Перечень допустимого технологического оборудования при поверке

блока ТСКБМ-КП исполнения НКРМ.466539.014 и НКРМ.466539.014-01

Таблица А.5.2 - Перечень используемых кабелей при поверке блока ТСКБМ-КП

Технологическое оборудование

Б. 1 Порядок работы со вспомогательным ПО

Б. 1.1 При поверке блоков ТСКБМ-К НКРМ.466539.003-04, ячеек ТСКБМ-К НКРМ.466539.009-01 или блоков ТСКБМ-КП НКРМ.466539.014 (НКРМ.466539.014-01) для отображения индикаторов используется вспомогательное ПО Ch_TSKBM_MN.exe, Ch_TSKBM_Sapsan.exe или Ch_TSKBM_BLOK.exe в соответствии с таблицей 7. Основные элементы интерфейса вспомогательного ПО представлены на рисунке Б.1.

1

2     3

4

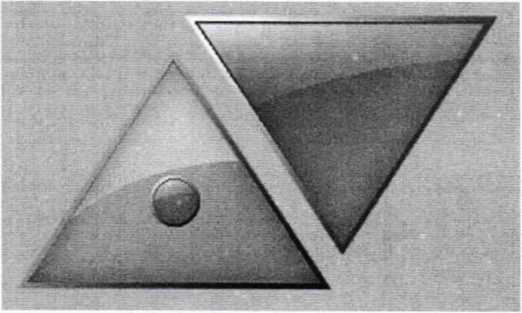

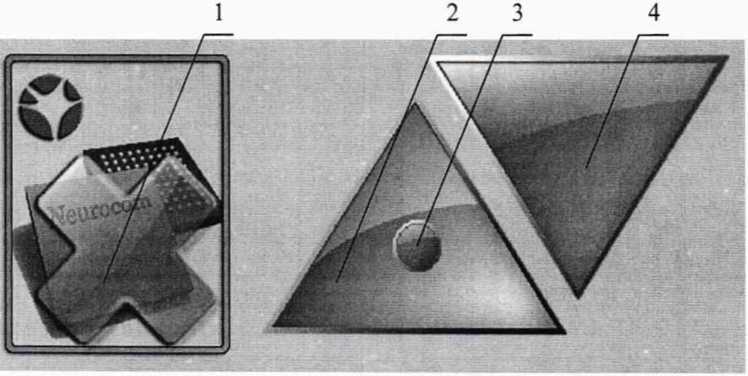

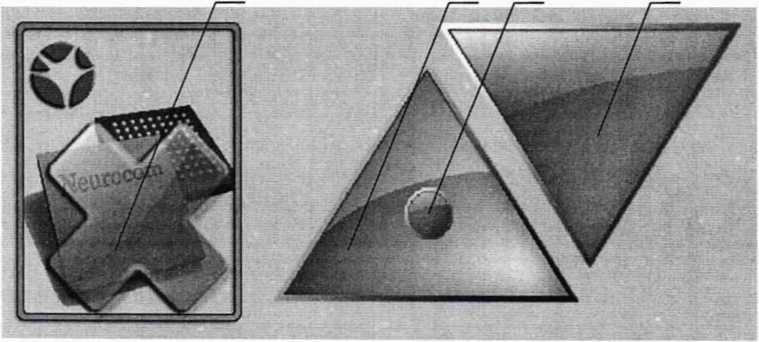

Рисунок Б. 1 - Основные элементы интерфейса вспомогательного ПО

Б. 1.2 На форме программы индикатор 1 - «Обмен по CAN». На рисунке Б.1 состояние индикатора соответствует «Отсутствие обмена данными с системой ТСКБМ». В случае наличия обмена программы с системой ТСКБМ индикатор 1 перейдёт в состояние «Наличие обмена данными с системой ТСКБМ» (см. рисунок Б.2).

Рисунок Б.2 - Внешний вид индикатора «Обмен по CAN» в случае наличия обмена по CAN с системой ТСКБМ

Б. 1.3 Индикатор 3 соответствует индикатору «Приём» системы ТСКБМ, серый цвет индикатора соответствует состоянию индикатора - выключен, оранжевый состоянию - включен (см. рисунок Б.З).

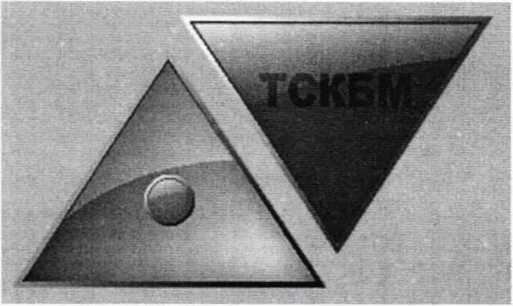

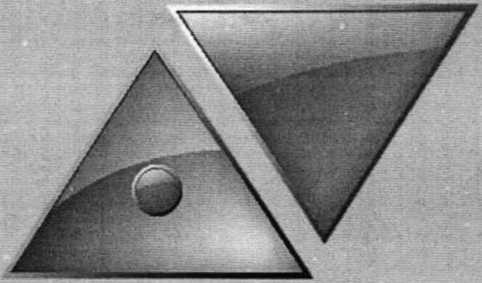

Рисунок Б.З - Индикаторы системы ТСКБМ (включён индикатор «Приём»)

Б. 1.4 Индикатор 2 соответствует индикатору «Предварительная сигнализация» системы ТСКБМ, серый цвет индикатора соответствует состоянию индикатора -выключен, жёлтый состоянию - включен (см. рисунок Б.4).

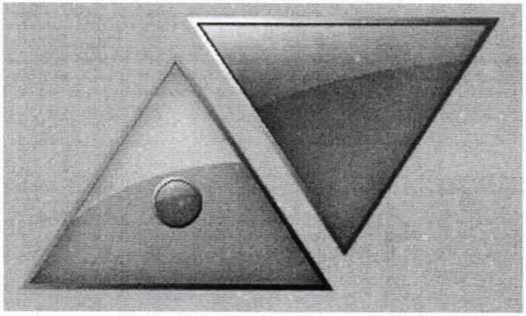

Рисунок Б.4 - Индикаторы системы ТСКБМ (включены индикаторы «Приём» и «Предварительная сигнализация»)

Б. 1.5 Индикатор 4 соответствует индикатору «Запрос на подтверждение работоспособности» системы ТСКБМ, серый цвет индикатора соответствует состоянию индикатора - выключен, красный состоянию - включен (см. рисунок Б.5).

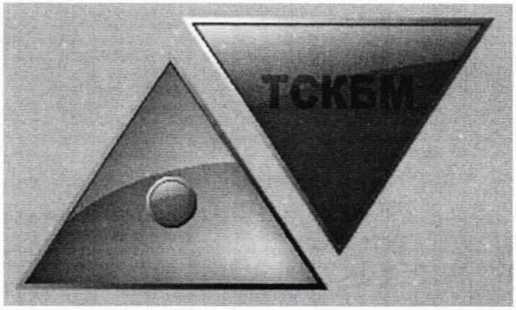

Рисунок Б.5 - Индикаторы системы ТСКБМ

(включены индикаторы «Приём» и «Запрос на подтверждение работоспособности»)

В.1 Порядок работы с программой KGR2.exe

В. 1.1 Программа KGR2.exe служит для управления системой СП-ТСКБМ. Под управлением программы KGR2.exe на электродах системы СП-ТСКБМ формируются импульсы КГР с заданным интервалом между импульсами и в заданном диапазоне сопротивления.

В. 1.2 В общем случае для запуска формирования импульсов КГР необходимо выполнить следующую последовательность действий:

• 1) запустить программу KGR2.exe;

• 2) ввести значение периода следования импульсов КГР;

• 3) ввести диапазон сопротивления;

• 4) дождаться запуска формирования импульсов КГР.

В.4 Возможные сообщения, выводимые оператору программой KGR2.exe, и их описание приведены ниже.

Сообщение:

Программа KGR2 версия 1.0.0.0

Описание: Информационное сообщение выводит наименование и версию программы.

Сообщение:

Отсутствует внешний синхросигнал Проверьте, включён ли блок ТИ-ТСКБМ, и перезапустите программу

Описание: Программой не обнаружена подключённая к компьютеру система СП-ТСКБМ, возможные причины:

• - не работают или не настроены используемые для подключения системы порты ПК;

• - блок ТИ-ТСКБМ неправильно подключён к ПК;

• - блок ТИ-ТСКБМ выключен.

Сообщение:

Введите период КГР в секундах в диапазоне от 45 до 65 с

В качестве разделителя используйте

Подтвеодите ввод нажатием клавиши Enter

Описание: Для продолжения работы с программой необходимо ввести значение интервала между импульсами КГР в диапазоне от 45 до 65, целое или с дробной частью равной «0.5» и нажать «Enter». Разделителем в дробной части является точка.

Сообщение:

Введите цифру, соответствующую диапазону сопротивления: "0” _ _5к _ 250к "2" - 2М.

Подтвердите ввод нажатием клавиши Enter

Описание: Для продолжения работы с программой необходимо ввести цифру соответствующую требуемому диапазону сопротивлений. «0» для работы в диапазоне 5 кОм, «1» для работы в диапазоне 250 кОм или «2» для работы в диапазоне 12 МОм.

Сообщение:

Данные были введены некорректно!

Описание: Введённые в программу данные (период КГР или номер диапазона сопротивления) имеют не правильный формат.

Сообщение:

В зоне работы включенный прибор ТСКБМ-Н. Ожидание выключения...

Описание: Контрольный приёмник получает данные от прибора ТСКБМ-Н, хотя прибор

ТСКБМ-Н на момент возникновения сообщения должен был быть выключен. Если сигнал поступает от постороннего прибора ТСКБМ-Н (не участвующем в поверке) его необходимо найти и выключить. Если сигнал поступает от прибора ТСКБМ-Н участвующего в поверке необходимо дождаться его выключения.

Сообщение:

Ожидание включения прибора ТСКБМ-Н...

При поверке СП-ТСКБМ для принудительного запуска нажмите "FlO"

Описание: Выполнение программы приостановлено, программа продолжит работу после появления радиосигнала от прибора ТСКБМ-Н или после нажатия клавиши «F10» _____Сообщение:_________________

Формирование импульсов КГР запущено...

Описание: после появления данного сообщения запускается процесс формирования импульсов КГР с заданными характеристиками.

Г.1 Порядок работы с осциллографом.

Г. 1.1 Осциллограф при поверке используется для определения моментов появления импульсов КГР. Осциллограф необходимо подготовить следующим образом:

• 1) с помощью кнопки «КАН1» на передней панели осциллографа добиться, чтобы осциллограмма канала 1 отображалась;

• 2) с помощью кнопки «КАН2» на передней панели осциллографа добиться, чтобы осциллограмма канала 2 не отображалась;

• 3) с помощью ручки «ВОЛЬТ/ДЕЛ» на передней панели осциллографа установить коэффициент вертикальной развёртки канала 1: «1 В/дел» и смещение: «-2 В»;

• 4) с помощью ручки «ВРЕМЯ/ДЕЛ» на передней панели осциллографа установить коэффициент горизонтальной развёртки канала 1:10 с/дел.

Г. 1.2 При появлении КГР на экране осциллографа отображается синхроимпульс. Синхроимпульс представляет собой кратковременный переход (примерно от 1,5 до 2 с) выхода «СИНХР.» с высокого уровня на низкий. Отображение синхроимпульса на экране осциллографа приведено на рисунке Г.1

Рисунок Г.1 - Отображение синхроимпульса на экране осциллографа

ПРОТОКОЛ первичной / периодической поверки от «_______»_____________202__года

Средство измерени й;______________________________________________________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №   №/№__________________________

Заводские номера блоков

Принадлежащее______________________________

Наименование юридического лица, ИНП

Поверено в соответствии с методикой поверки МП 076.Д4-18 «Системы телемеханические контроля бодрствования машиниста ТСКБМ. Методика поверки». утвержденной ФГУП «ВНИИОФИ»_________2021 г._________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

В н е ш н и й о с м отр:_________________________________________________________________

Проверка идентификации программного обеспечения:

Таблица 1 - Идентификационные данные программного обеспечения

Опробование:_______________________________________________________________

Получены результаты поверки метрологических характеристик:

Рекомендации______________________________________________

Средство измерений признать пригодным (или непригодным) для применения

И с п о л н ител и:________________________

подписи, ФИО, должность

Е.1 Схема имитатора РБ и кабелей используемых для его подключения приведена на рисунке Е. 1.

□Ов+~1

......

....8.LKVEPK+.

. P.L.kmnkt...

KT4 "IPEAT 'T+W

"It-EAT

KT3 1F+I5U' 4T-W

2 Xl(CLEPK)

Кабель ПИТ

ИмнтхгорРБ

S2.1

1 (АЛСНЖЛУБЕ ньцкл С)

hl2(clepk:

*+50 В

* -50 В

I Кабель K-KT4

| Кабель ИКТЗ

S3 (Декь/Нль)

Рисунок Е.1 - Имитатор РБ и кабели используемые для его подключения

Е.2 Компоненты применённые в имитаторе РБ приведены в таблице Е.1.

Таблица Е.1 - Перечень компонентов применённых в имитаторе РБ.

28
