Методика поверки «ГСИ. Устройства контроля усиления стрелочных приводов УКРУП-12ТЦ» (МП 2301-308-2018)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

- //

ш о 3

2018 г.

^ УТВЕРЖДАЮ to .^ffr/даректора ФГУП \Менделеева»

Государственная система обеспечения единства измерений

Руководитель лаборатории

А.Ф. Остривной

Разработчик

Д.В. Андреев

1. Ж И. Менделеева»

г. Санкт-Петербург 2018 г.

Настоящая методика поверки распространяется на устройства контроля усилия стрелочных приводов УКРУП-12ТЦ (далее - устройства) производства АО «НПП «Промтрансав-томатика» и устанавливает методику их первичной и периодической поверок.

Допускается проведение поверки не в полном диапазоне измерений в соответствии с заявлением владельца СИ. с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками - 1 год.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части. не затрагивающей ссылку.

При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

• 2.1 Операции по всем пунктам настоящей методики проводить при следующих условиях испытаний:

• - температура окружающего воздуха, °C...........................................от +15 до +35

• - относительная влажность, %.............................................................от 45 до 80

• 2.2 Устройство должно быть выдержано при постоянной температуре не менее 2 часов.

• 2.3 Перед проведением измерений проводят предварительное обжатие устройства максимальной нагрузкой равной 15 кН.

• 2.4 При проведении поверки должны быть выполнены требования .безопасности, указанные в эксплуатационных документах на средство измерений и на эталонное и испытательное оборудование.

• 2.5 Сотрудники, проводящие поверку, должны изучить правила работы с испытуемым средством измерений и обладать соответствующей квалификацией для работы с эталонным и испытательным оборудованием.

• 3.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

- отсутствие механических деформаций и сколов у датчика с блоком силовводящих элементов;

• - сохранность лакокрасочных покрытий;

• - наличие и сохранность всех надписей маркировки в соответствии с Руководством по эксплуатации (ПТА-УКРУП.000.00 РЭ).

• 3.2 Опробование

При опробовании проверяют правильность прохождения теста при включении устройства. а так же выполнение всех функций клавиш управления в соответствии с руководством по эксплуатации (ПТА-УКРУП.000.00 РЭ).

• 3.3 Подтверждение соответствия ПО

После включения, на экране отображается номер версии программного обеспечения.

Версию автономного ПО проверить в меню «Справка» в разделе «О программе» Номера версий ПО должны совпадать с указанными в таблице 2. Таблица 2

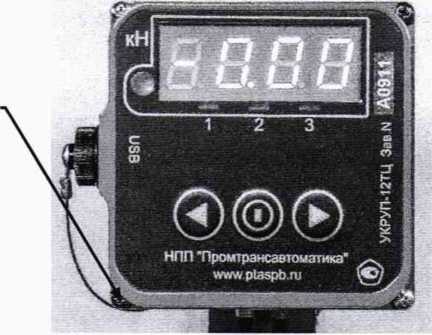

Наличие сохранности пломбировки проверяют при периодической поверке. Место нанесения пломбировки указано на рисунке 1.

место пломбировки от несанкционированного доступа

Рисунок 1 - Место пломбировки

• 3.4 Определение абсолютной погрешности измерений силы

Для правильной установки устройства в эталонном оборудовании (обеспечения условий силовведения) допускается демонтаж держателя с устройства.

Проводят ряд нагружения устройства в диапазоне от 0,4 кН до 15 кН с остановками в не менее, чем 5-ти точках по диапазону измерения (включая точки 0,4 кН и 15 кН) с последующим разгружением до нуля. Записывают соответствующие показания устройства Р; и силоизмерительной машины Р_Э1 (где i = 1 до 5) в протокол поверки (приложение 1).

Повторяют процедуру измерений, описанную выше при повороте устройства на 120° (ряд нагружения 2), затем при 240° (ряд нагружения 3).

Абсолютную погрешность устройства рассчитывают по формуле:

V V эу ’

где i - точки нагружения от 1 до 5; j - ряд нагружения от 1 до 3;

Полученные значения абсолютной погрешности не должны превышать ±0,35 кН.

• 4.1 Положительные результаты поверки оформлять выдачей свидетельства о поверке в установленном порядке. Знак поверки наносится на корпус электронного блока.

• 4.2 Отрицательные результаты поверки оформлять извещением о непригодности.

ПРОТОКОЛ №___________

от «______»__________________20___г.

Полученные значения абсолютной погрешности не должны превышать ±0,35 кН.
