Методика поверки «ПРИБОРЫ КОМБИНИРОВАННЫЕ РКП-107» (МП 64-95 РУВИ.412152.002 )

Методика поверки

Тип документа

ПРИБОРЫ КОМБИНИРОВАННЫЕ РКП-107

Наименование

МП 64-95 РУВИ.412152.002

Обозначение документа

Минский ЦСМ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Date of print 27-05-2021-12/38/12

Минское производственное объединение

"БелВАР"

СОГЛАСОВАНО           -

Минского ЦСМ

/ Н.А.Жагора

Генеральный директор

ПО "БелВАР"

Н. М. Ерохов'

1994

_______1994 г.

.j '

ПРИБОРЫ КОМБИНИРОВАННЫЕ РКС-107

ТУ РБ 07519797.006-95’

Методика поверки

ру&и     ^3 МП

мп          /   -94

Начальник отдела СКЕ

—^/ю. А. Соколов

Начальник сектора СКБ

РУВИ.412152.002 МП

МП 64-95

Настоящая методика поверки распространяется на приборы комбинированные РКС-107 ТУ РБ 07519797.006-95 (далее - приборы) и устанавливает методику их поверки.

Межповерочный интервал - 12 мес.

  • 1 Операции поверки

    • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

      1. tw. ■<* £££_ т

Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при

первичной поверке

эксплуатации и хранении

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение основной относительной погрешности измерений мощности амбиентной эквивалентной дозы в точках 0,6; 6, 60 и 600 мкЗв/ч

6.3.1

Да

Да

4 Определение основной относительной погрешности измерений плотности потока бета-излучения с поверхности в точках (0,4 - 0,6) и (400 - 600) 1/(с*см2)

6.3.2

Да

Да

5 Определение основной относительной погрешности измерений суммарной удельной активности радионуклидов в водном растворе в точках (4 - 6) и (40 - 60) Бк/г

6.3.3

Да

Да

6 Определение энергетической зависимости показаний при измерениях мощности амбиентной дозы гамма-излучения

6.3.4

Да

Нет

РУВИ.412152.002 МП

МП 64-95

  • 2 Средства поверки

    • 2.1 При проведении поверки должны применяться средства, указанные в таблице 2.

      -fa.

Таблица 2

Наименование операции

Номер пункта методики поверки

Наименование образцового средства измерений, разряд, характеристики

Обязательность проведения операции при

первичной поверке

эксплуатации и хранении

1 Опробование

6.2

Блок питания Б5-8

Да

Да

2 Определение основной относительной погрешности измерений мощности амбиентной эквивалентной дозы в точках 0,6; 6, 60 и

600 мкЗв/ч

6.3.1

Образцовая поверочная дозиметрическая установка 2-го разряда УПГД-1М или аналогичная, аттестованная с погрешностью не более ±8 %; источники гамма-излучения цезий-13 7, поверенные в качестве образцовых 2-го или 3-го разряда, применяемые с типовым коллиматором

Да

Да

3 Определение основной относительной погрешности измерений плотности потока бета-излучения с поверхности в точках (0,2 - 0,6) и (400-600) 1/с«см*

6.3.2

Поверрчная установка бета-издуйенря;

образцовые бета-исто-чниками 2го разряда 6СО-212 и 6СО-215 (изотопы стронций-90 + итгрий-90)

Да

Да

3 Определение основной относительной погрешности измерений суммарной удельной активности радионуклидов в водном растворе в точках (4 - 6) и (40 - 60) Бк/г

6.3.3

Образцовые радиоактивные растворы радионуклида цезий-137 удельной активностью от 4 до 60 Бк/г, аттестованные в единицах удельной активности с точностью не хуже ±8 % или бета-источники 2-го разряда ICO с удельной активностью от 4 до 60 Бк/г

Да

Да

4 Определение энергетической зависимости показаний при измерениях мощности амбиентной дозы гамма-излучения

6.3.4

Образцовая поверочная дозиметрическая установка 2-го разряда УПГД-1М или аналогичная, аттестованная с погрешностью не более ±8 %; источники гамма-излучения цезий-13 7, кобальт-60, америций-241, поверенные в качестве образцовых 2-го или 3-го разряда, применяемые с типовым коллиматором

Да

Нет

Примечание - Разрешается применять средства поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых п требуемой точностью

РУВИ.412152.002 МП

МП 64-95

  • 3 Требования безопасности

    • 3.1 При проведении поверки должны быть соблюдены требования безопасности:

  • - изложенные в санитарных правилах и нормах 2.6.1.8-8-2002 «Основные санитарные правила обеспечения радиационной безопасности (ОСП-2002)»;

  • - изложенные в гигиенических нормативах ГН 2.6.1.8-127-2000 «Нормы радиационной безопасности (НРБ-2000)».

  • 3.2 Процесс поверки должен быть отнесен к особо вредным условиям труда.

  • 4 Условия поверки

    • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды                       (20 ± 5) °C;

  • - относительная влажность воздуха                      от 30 до 80 %;

  • - атмосферное давление                                 от 86,0 - до 106,7 кПа;

  • - уровень внешнего фона гамма-излучения, не более       0,2 мкЗв/ч.

  • 5 Подготовка к поверке

    • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - приборы должны быть выдержаны в нормальных условиях не менее 2 ч;

  • - средства поверки должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

      • 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие приборов следующим требованиям:

  • - пломба изготовителя не должна быть повреждена;

  • - комплектность приборов должна соответствовать приведенной в паспорте;

  • - должны отсутствовать видимые механические повреждения корпуса, крышек, жидкокристаллического индикатора, органов управления, пленочной защиты счетчиков.

  • 6.1.2 Приборы с видимыми механическими повреждениями, с поврежденными пломбами, некомплектные к поверке не допускаются.

  • 6.2 Опробование

    9 0)0 10 b

    • 6.2.1 Опробование проводят в соответствии с разделом 7 паспорта. Неисправные приборы к дальнейшей поверке не допускаются.

  • 6.3 Определение метрологических характеристик

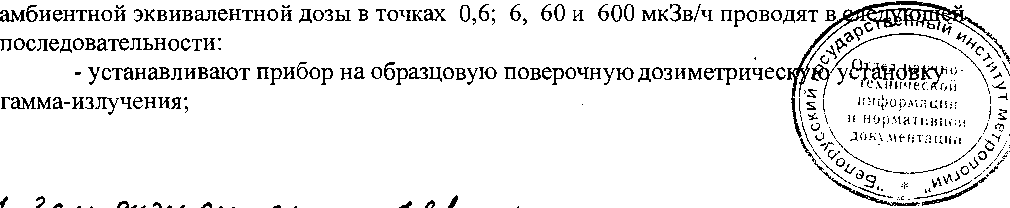

  • 6.3.1 Определение основной относительной погрешности измерений мощности

*■                v voa zs,-z, <✓             //О so or

РУВИ.412152.002 МП

МП 64-95

  • - включают прибор кнопкой ВКЛ в режиме «мкЗв/ч», а затем нажимают кнопку ПУСК и проводят 10 измерений при отсутствии облучения (внешний фон);

  • - создают в геометрическом центре детекторов, отмеченных знаком «+» на крышке-фильтре, мощность амбиентной дозы требуемой величины;

  • - включают прибор кнопкой ВКЛ, а затем нажимают кнопку ПУСК при положении «мкЗв/ч» кнопки РЕЖИМ;

  • - снимают требуемое количество отсчетов показаний прибора, нажимая кнопку ПУСК после каждого отсчета, и находят их среднее арифметическое значение. При этом количество отсчетов показаний в точке 0,6 мкЗв/ч равно 10, в точке 6 мкЗв/ч — 5, в точке 60 мкЗв/ч - 3, в точке 600 мкЗв/ч - 1;

  • - определяют основную относительную погрешность измерений 8], %, по формуле

Ни0ф

(1)

A

§

&

5

о

о

<0

.                     Но

где Ни - среднее арифметическое значение отсчетов показаний прибора, мкЗв/ч;

Но - расчетное значение мощности амбиентной дозы гамма-излучения дозиметрической установки в точке поверки;

Нф - среднее арифметическое значение 10-и отсчетов показаний прибора при отсутствии облучения (внешний фон), мкЗв/ч.

Результаты поверки считают положительными, если значение определенной основной относительной погрешности измерений не превысит:

  • - ±30 % для точек 0,6 и 6 мкЗв/ч;

  • - ±25 % для точи 60 мкЗв/ч;

  • - ±20 % для точки 600 мкЗв/ч.

6.3.2 Определение основной относительной погрешности измерений плотности потока бета-излучения с поверхности в точках (0,4 - 0,6) и (400 - 600) 1/(с*см2) от источников 6СО-212 и 6СО-215 проводят в следующей последовательности:

  • - устанавливают прибор на поверочную установку бета-излучения, включают его и снимают 10 отсчетов показаний в режиме «1/(с*см2)» при отсутствии облучения, находят их средние арифметические значения фф, 1/(с*см2);

  • - устанавливают поочередно образцовые источники 2-го разряда 6СО-212 и 6СО-215 и прибор со снятой крышкой-фильтром в геометрии, определяемой поверочной установкой бета-излучения;

  • - включают прибор и снимают десять отсчетов показаний от источника 6СО-212 и один отсчет показаний от источника 6СО-215, находят среднее арифметическое значение этих отсчетов показаний (ри , 1/(с*см2);

  • - определяют основную относительную погрешность измерений 82, %, для каждого источника по формуле

фи ■ фф (ро

82 ±

• 100,

(2)

(ро

где (р0 - плотность потока бета-излучения с поверхности образцового бета-источника 2-го разряда, 1/(с*см2), взятая из его паспорта.

Результаты поверки считают положительными, если значения опреде основных относительных погрешностей измерений не превысят ±25 %.

документации

:ых относительных погрешностей измерений не превысят ±25 %.

6.3.3 Определение основной относительной погрешности измерен^Чгуййй^йбй’^

ГАТТ ОTZ'T'TIID Т-ГГ'Т’ТТ О ТТТJГХТТX7TZ ТТТХ ПГЛП        ТТТТГХХЖ ППГ'ТПППО ТТГЛГХГХ ТТГГ'Т'                                ,                  ''

удельной активности радионуклидов в водном растворе проводят методо|(г^бм©р$ор

и нормативной

образцовых радиоактивных растворов (ОРР) радионуклида цезий-137 ил!^

/           O-ftfK -оу      „..-г-

использованием образцовых источников 2-го разряда бета-излучения из набора 1 СО, аттестованных в единицах активности с точностью не более ±8 % с применением держателя, приведенного на рисунке 1. Приведенную удельную активность при проверках от источников из набора ICO рассчитывают по формуле

Апр = К • А ,                            (3)

где Апр - расчетное значение приведенной удельной активности, Бк/г;

К - коэффициент приведения, определенный экспериментальным путем и равный 0,24 1/г;

А - значение активности радионуклида в источнике типа из набора 1 СО, используемом при проверке, взятое из паспортных данных источника на момент измерения, Бк.

0 36

1

-------1=1,

12

1

Г

’—1—1--------

1

1

"11,4

V

1

1

1

1

1

155

80

Рисунок 1 - Габаритные размеры держателя

Проверку проводят в следующей последовательности:

  • - снимают заднюю крышку-фильтр у прибора, включают его в режим «Бк/г х 10» и определяют фоновые показания при отсутствии внешнего облучения, т.е. снимают 10 отсчетов показаний и находят их среднее арифметическое значение Аф, Бк/г, выключают прибор;

    Л

    Й

    >

  • - наливают в кювету до ограничительного выступа ОРР цезия-137 или устанавливают источник из набора 1 СО в центр геометрического объема кюветы с помощью держателя, помещают прибор на кювете в соответствии с разделом 8 паспорта, сняв заднюю крышку-фильтр. Ось центра источника ICO и геометрический центр плоскостей детекторов прибора должны совпадать;

  • - включают прибор в режим «Бк/г х 10», снимают по 10 отсчетов его показаний для двух точек активности, выбранных из интервалов (4 - 6) и (40 - 60) Бк/г, и находят их среднее арифметическое значение Аи, Бк/г;

  • - выливают ОРР в емкость, в которой он хранился;

    tot о

  • - определяют основную относительную погрешность измерений S3, %, по формуле

Аи - Аф — Ао

100,

(4)

Ао

где Ао - значение удельной активности ОРР цезия-137 по его паспортным данным.

Результаты поверки считают положительными, если значения определенных основных относительных погрешностей измерений не превысят ±35 % для точки из интервала (4 - 6) Бк/г и ±25 % для точки из интервала (40 - 60) Бк/г. •

6.3.4 Определение энергетической зависимости показаний прибора при измерениях мощности амбиентной дозы гамма-излучения проводят на образцовой поверочной установке второго разряда, укомплектованной гамма-источниками с энергиями 0,0595 МэВ (2 'Ат), 0,662 МэВ (137Cs) и 1,25 МэВ (60Со), аттестованной по мощности амбиентой дозы с точностью не более ±8.

Примечание - При использовании образцовой поверочной установки, аттестованной по мощности экспозиционной дозы, пересчёт в мощность амбиентной эквивалентной дозы проводить по формуле

Ki-XHi

HHi=-..........-,                             (5)

100

где Нн1 - мощность амбиентной дозы, мкЗв/ч;

XHi - мощность экспозиционной дозы, мкР/ч;

Kj - коэффициент перехода, зависящий от энергии излучения и определяемый по таблице 3.

Таблица 3

Энергия излучения, МэВ

0,0595

0,662

1,25

(тип источника)

(241Аш)

(137Cs)

(60Со)

Коэффициент перехода К;

1,52

1,053

1,02

Определение проводят в следующей последовательности:

  • - устанавливают прибор на поверочной установке в местах, где может быть создана величина мощности амбиентной дозы, равная 6 мкЗв/ч;

  • - включают в режим «мкЗв/ч» и производят снятие десяти отсчетов показаний при отсутствии облучения. Находят их среднее арифметическое Нф ср

  • - создают в местах размещения приборов мощность амбиентной эквивалентной дозы равную 6 мкЗв/ч последовательно от источников с энергиями 0,0595 (241 Ат),

0,662 (137Cs), 1,25 (60Со) МэВ;

- снимают по пять отсчетов показаний приборов в полях излучений и находят их средние арифметические значения Ни Ср ь Для каждого значения энергии излучения определяют значения коэффициентов чувствительности Kei (безразмерная величина) по формуле

Ни ср i " Нф Ср j

Kei = --------------------,                   (6)

HHi

'/tt£bZ

где HHi - расчетное значение мощности амбиентной дозы, равное 6 мкЗв/ч; Нф Ср i и Ни ср i - средние арифметические значения показаний прибора при отсутствии и наличии облучения соответственно, мкЗв/ч;

- рассчитывают энергетическую зависимость показаний Sei, %, для каждого значения энергии излучения и каждого экземпляра приборов по формуле

*                                  40.40 of

V ГД И Д \ "4 н -rc инфзр.мадеш n нормативной

Kej . Keo

KeO

(7)

где Keo - коэффициент чувствительности для изотопа цезий-137;

Ке1 - коэффициент чувствительности для i-ro изотопа.

Результаты определения считают удовлетворительными, если энергетическая зависимость показаний не превышает ±25 % для энергий 0,0595; 0,662 МэВ и (+45/-25) % для энергии 1,25 МэВ.

  • 7 Оформление результатов поверки

    • 7.1 Положительные результаты поверки должны оформляться следующим способом:

  • - нанесением оттиска поверительного клейма в паспорте приборов и отметкой в паспорте приборов;

  • - оформлением протокола поверки в соответствии с приложением А;

  • - выдачей свидетельства о поверке по форме приложения В СТБ 8003-93.

  • 7.2 При отрицательных результатах поверки приборы изымаются из обращения и применения, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности с указанием причин по форме приложения Г СТБ 8001-93.

Приложение А

(обязательное)

Форма протокола поверки

Протокол поверки прибора комбинированного РКС-107 №____________________

представленного_____________________________________________________________

А.1 Условия поверки:

  • - температура окружающего воздуха                  _______ °C;

  • - относительная влажность воздуха                     __________%;

  • - атмосферное давление                               __________кПа;

  • - уровень внешнего фона гамма-излучения              __________мкЗв/ч.

А.2 Средства, применяемые при поверке__________________________________

А.З Результаты поверки

А.3.1 Результаты поверки рекомендуется оформлять в соответствии с таблицами А.1-А.5.

Таблица А.1

Наименование операции

Номер пункта методики поверки

Отметка о соответствии требованиям МП

1 Внешний осмотр

6.1

2 Опробование

6.2

3 Определение основной относительной погрешности измерений мощности амбиентной эквивалентной дозы в точках 0,6; 6, 60 и 600 мкЗв/ч

6.3.1

4 Определение основной относительной погрешности измерений плотности потока бета-излучения с поверхности в точках (0,2 - 0,6) и (400-600) 1/с«см2 .

6.3.2

5 Определение основной относительной погрешности измерений суммарной удельной активности радионуклидов в водном растворе в точках (4 - 6) и (40 - 60) Бк/г

6.3.3

6 Определение энергетической зависимости показаний при измерениях мощности амбиентной дозы гамма-излучения

б.зЛ

_

io

Таблица A. 2 - Основная относительная погрешность измерений мощности амбиентной эквивалентной дозы

Показание при отсутствии облучения Нф, мкЗв/ч

Значение мощности амбиентной дозы гамма-

Показание при облучении, мкЗв/ч

Допускаемая основная погрешность, %

результат измерения

среднее арифметическое значение измерений Нф ср i

результат измерения

среднее арифметическое значение измерений

Ни

по ТУ

рассчитанная по формуле

(В____

излучения По, мкЗв/ч

0,6

±30

6

60

±25

600

±20

Таблица А.З - Основная относительная погрешность измерений плотности потока бета-излучения с поверхности

Показание при отсутствии облучения, /(с*см2)

> e> ' u u

S § g s g §

4 о ■ о. r>. 5 Й

2 а « ь S

к 4> е и

S = со , 5

S '

_ -Е й- ©

>s

Тип источника

Показание при облучении, 1/(с*см2)

Допускаемая основная погрешность, %

I 4> 4> Я S | я st у |

К и О.

Значение плотности потока бета-

излучения ф0 из паспорта источника, 1/(с»см2)

i/.ie.'i научи техническо информани й'ИорМсПИйй документации

/ Hol. fiSW.OWtf -to

Таблица A.4 - Основная относительная погрешность измерений суммарной удельной активности радионуклидов в водном растворе

Показание при отсутствии облучения, Бк/г

Поверяемое значение удельной активности Ао, Бк/г

Показание при облучении, Бк/г

Допускаемая основная погрешность, %

результат измерения

среднее арифметическое значение измерений

Аф

результат измере-ния

среднее арифметическое значение измерений

Аи

по ТУ

рассчитанная по формуле

(4)

±35

±25

’Г*

Таблица A.5 - Энергетическая зависимость показаний прибора при измерениях мощности амбиентной дозы гамма-излучения

Показание при отсутствии облучения, мкЗв/ч

Значение энергии, МэВ (тип источника)

Показание при облучении, мкЗв/ч

Энергетическая зависимость, %, не более

результат измерения

среднее арифметическое значение измерений Нф ср i

результат измерения

среднее арифметическое значение измерений

Ни CD i

по ТУ

рассчитанная по формуле

(7)

0,0595 (241Ат)

±25

0,662 (137Cs)

1,25 (6UCo)

+45/-25

-Z //of. Ш&Л&гМЧг6*

13

РУВИ.412152.002 МП

МП 64-95

A.4 Заключение по результатам поверки

Поверяемый прибор комбинированный РКС-107 зав. №________________по

результатам поверки___________________________________ к эксплуатации.

(годен / не годен)

Поверка проведена_____________________________________________________

(наименование организации, проводившей поверку)

Дата поверки ______________________________

Поверку проводил ___________________________________________________

(должность)

(ФИО)                                            (подпись)

'Гб'ГЛЬб

/             0Y J? % ~ ot/          'te.'W.OS

$

4? ■

X)

V

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер докуй.

Входящий номер сопроводительного документа и дата

Подп.

Дата

измененных

замененных

новых

аннулированных

/

2-С

7- /V

оУвМ.О?9.

С<7

Ч'.-fCCf

2

6

УвМогх

-07         <

12.06.07,

/ Ы.       ц          m£>5
Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
