Методика поверки «Приборы разбраковки варисторов ПРВ-2-1.0» (ИЦРМ-МП-208-18)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

ИЦРМ-МП-208-18

Методика поверки г. Москва

2018 г.

• 1 ВВОДНАЯ ЧАСТЬ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок приборов разбраковки варисторов ПРВ-2-1.0 (далее - прибор) с заводскими номерами 0041016,0011016, 0021016, 0031016, 0051016.

• 1.2 Приборы подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 1 год.

• 1.3 На первичную поверку следует предъявлять приборы до ввода в эксплуатацию, а также после ремонта.

• 1.4 Основные метрологические характеристики приборов представлены в таблице 1.

Таблица 1 - Общие метрологические характеристики приборов

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 Операции, выполняемые при поверке приборов, и порядок их выполнения

приведены в таблице 2. Таблица 2

2.2 При получении отрицательных результатов при проведении той или иной операции поверка прекращается.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки допускают лица, изучившие эксплуатационные документы поверяемого прибора и применяемых средств поверки, имеющие навык работы на персональном компьютере (далее - ПК).

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилах технической эксплуатации электроустановок потребителей (ПТЭ)», «Правила техники безопасности при эксплуатации электроустановок потребителей» и «Правила устройства электроустановок (ПУЭ)», утвержденных в установленном порядке.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны быть обеспечены требования безопасности, изложенные в эксплуатационных документах на прибор и применяемые средства поверки.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• -  температура окружающего воздуха: от +10 до + 35 °C;

• -  относительная влажность окружающего воздуха: 65 ± 15 %;

• -  атмосферное давление: от 84 до 106,7 кПа.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

• 6.3 Для контроля атмосферного давления использовать барометр-анероид метеорологический БАММ-1.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать прибор в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При внешнем осмотре проверяют соответствие прибора следующим требованиям:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - чистоту и исправность разъемов;

• - маркировку и наличие необходимых надписей на приборе;

• - отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёмов);

• - сохранность органов управления, четкость фиксаций их положений.

Результаты проверки считать положительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности и электрического сопротивления изоляции

  • 8.2.1   Проверка электрической прочности изоляции

Проверку электрической прочности изоляции выполнять в следующем порядке:

• 1) Подготовить и включить прибор в соответствии с руководством по эксплуатации.

• 2) Подготовить и включить установку для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803) в соответствии с руководством по эксплуатации для проведения испытания электрической прочности изоляции между следующими цепями:

• - между корпусом прибора и соединёнными вместе контактами цепи питания;

• - между корпусом прибора и соединенными вместе контактами, предназначенными для воспроизведения выходного напряжения.

• 3) Провести испытание электрической прочности изоляции: плавно повысить в течение нескольких секунд напряжение переменного тока частотой 50 Гц:

• - до 1500 В - между корпусом прибора и соединёнными вместе контактами цепи питания;

• - до 5000 между корпусом прибора и соединенными вместе контактами, предназначенными для воспроизведения выходного напряжения.

• 4) Выдержать в течение 1 минуты, затем плавно и быстро понизить до нуля.

Результаты проверки считать положительными, если при проведении проверки не произошло пробоя или перекрытия электрической изоляции на поверхности.

• 8.2.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции выполнять в следующем порядке:

• 1) Подготовить и включить прибор в соответствии с руководством по эксплуатации.

• 2) Подготовить и включить GPT-79803 в соответствии с руководством по эксплуатации.

• 3) Измерить электрическое сопротивление изоляции путем приложения напряжения постоянного тока равного 500 В между цепями указанными в п. 8.2.1.

Результаты проверки считать положительными, если все измеренные значения сопротивления изоляции составили не менее 20 МОм.

• 8.3 Опробование

Опробование необходимо проводить в следующей последовательности:

• 1) Подготовить прибор в соответствии с руководством по эксплуатации.

• 2) Включить персональный компьютер (далее по тексту - ПК) и внешнее программное обеспечение (далее по тексту - ПО) в соответствии с руководством по эксплуатации.

• 3) Подключить прибор к сети питания и включить.

• 4) Во внешнем ПО необходимо проконтролировать наличие связи между ПК и прибором по индикатору «Связь» (индикатор должен гореть зелёным цветом).

Результаты проверки считать положительными, если устанавливается связь между ПК и прибором (индикатор «Связь» горит зелёным цветом).

• 8.4 Подтверждение соответствия программного обеспечения

Проверка проводится в следующей последовательности:

• 1) Подготовить прибор в соответствии с руководством по эксплуатации.

• 2) Включить ПК и внешнее ПО в соответствии с руководством по эксплуатации.

• 3) Подключить прибор к сети питания и включить.

4 ) Перемещаясь в меню внешнего ПО считать наименование и номер версии встроенного ПО.

• 5) Сравнить наименование и номер версии встроенного ПО считанный из меню внешнего ПО, с наименованием и номером версии, представленными в описании типа.

Результаты проверки считать положительными, если наименование и номер версии встроенного ПО соответствует наименованию и номеру версии, представленному в описании типа.

• 8.5 Определение метрологических характеристик

  • 8.5.1 Определение относительной погрешности измерений выходного напряжения постоянного тока проводится в следующей последовательности:

• 1) Подготовить прибор, мультиметр цифровой прецизионный Fluke 8508А (далее -Fluke S508A), делитель постоянного напряжения высоковольтного ДН-055 (далее по тексту -делитель), а также вспомогательные средства измерений и оборудование (в соответствии с разделом 3 настоящей методики) к работе согласно их эксплуатационной документации.

• 2) Собрать структурную схему, представленную на рисунке 8.1 для испытательных сигналов до 1000 В включительно, на рисунке 8.2 для испытательных сигналов свыше 1000 В.

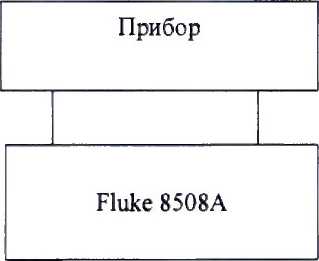

Рисунок 8.1 - Схема структурная определения относительной погрешности измерений выходного напряжения постоянного тока для испытательных сигналов до 1000 В включительно

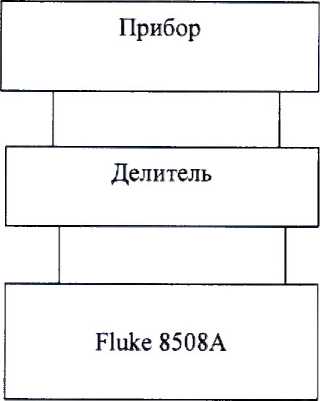

Рисунок 8.2 - Схема структурная определения относительной погрешности измерений выходного напряжения постоянного тока для испытательных сигналов свыше 1000 В

• 3) Включить Fluke 8508А, поверяемый прибор согласно их эксплуатационной документации.

• 4) При помощи прибора воспроизвести 5 значений напряжения постоянного тока, равномерно распределенных внутри диапазона воспроизведений (например, 0+5 %, 20+30 %; 40+60 %; 70+80 %; 90+100 % от диапазона воспроизведений).

• 5) Выполнить операцию 4) для всех диапазонов измерений выходного значения напряжения постоянного тока.

• 6) При помощи Fluke 8508А зафиксировать значения напряжения постоянного тока.

• 7) Рассчитать значения относительной погрешности воспроизведений напряжения постоянного TOKaSUi, % по формуле (1) для испытательных сигналов до 1000 В включительно или (бПг), %, (2) для испытательных сигналов свыше 1000 В.

§и           -100%;               (1)

¹ U₃

где Uusm - значение напряжения постоянного тока, воспроизведённого при помощи прибора, В;

и_э - значение напряжения постоянного тока, измеренного при помощи Fluke 8508А, В.

и -и -к₇

6U₂ = —---• 100%;         (2)

где Кд - коэффициент деления делителя.

Результаты проверки считать положительными, если полученные значения погрешности не превышают пределов, представленных в таблице 1.

• 8.5.2 Определение относительной погрешности измерений выходного тока стабилизации проводится в следующей последовательности:

• 1) Подготовить прибор, Fluke 8508А, а также вспомогательные средства измерений и оборудование (в соответствии с разделом 3 настоящей методики) к работе согласно их эксплуатационной документации.

• 2) Собрать структурную схему, представленную на рисунке 8.3.

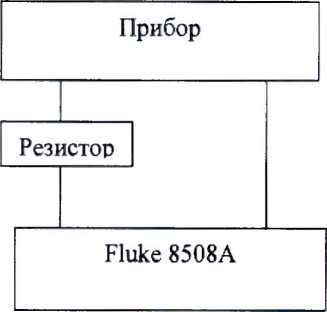

Рисунок 8.3 - Схема структурная определения относительной погрешности измерений выходного тока стабилизации

• 3) Включить поверяемый прибор, Fluke 8508А согласно их эксплуатационной документации.

• 4) Включить в схему резистор номинальным значение 10 кОм.

• 5) При помощи прибора воспроизвести значение напряжения постоянного тока равного 10 В.

• 6) При помощи прибора и Fluke 8508А зафиксировать значение выходного тока стабилизации.

• 7) Рассчитать значения относительной погрешности измерений выходного тока стабилизации 31, %, по формуле (3).

^ = -^и-^зм~^{1 2 3 4 5 6} -100%;                   (3)

Л

где 1иш ~ значение тока стабилизации, измеренного при помощи прибора, мА;

7_Э - значение тока стабилизации, измеренного при помощи Fluke 8508А. мА.

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки наносится в свидетельство o поверке и (или) в паспорт в соответствии с действующей нормативной документацией.

• 9.3 При отрицательном результате поверки, выявленном при выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Заместитель начальника отдела испытаний ООО «ИЦРМ»

9

¹

Повторить пункты 5)-7) заменив резистор с номинальным значением 10 кОм на резистор с номинальным значением 20 кОм и установив на приборе значение напряжения постоянного тока 200 В.

²

Повторить пункты 5)-7) заменив резистор с номинальным значением 20 кОм на резистор с номинальным значением 100 кОм и установив на приборе значение напряжения постоянного тока 100 В.

³

Повторить пункты 5)-7) заменив резистор с номинальным значением 100 кОм на резистор с номинальным значением 200 кОм и установив на приборе значение напряжения постоянного тока 2000 В.

⁴

Результаты проверки считать положительными, если полученные значения погрешности не превышают пределов, представленных в таблице 1.

⁵

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

⁶

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерения;
