Методика поверки «ГСИ. МЕРА МАГНИТНОГО МОМЕНТА ЭМММ» (МП-206-0025-2016)

/

/ Ведущий инженер

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

• 5 ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А. Форма протокола первичной/периодической поверки

№ докум.

Привалов Г идаспов

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

• 5 ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А. Форма протокола первичной/периодической поверки

Лист

Примечание - Если поверяемая ЭМММ находилась в климатических условиях, отличающихся от условий поверки, то перед включением необходимо выдержать ее в климатических условиях, оговоренных в таблице 3.1, не менее 2 ч.

• 4.1 Поверка должна проводиться лицом, аттестованным в качестве поверителя и являющимся представителем юридического лица, аккредитованного на право поверки.

  Подп. и дата
  Инв. № дубл.

  £



• 5.1 При проведении операций поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75 и "Правил технической эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором.

• 5.2 Применяемые при работе стандартные СИ подлежат заземлению. Заземление проводить до включения СИ в электрическую сеть, отсоединение заземления проводить после отключения от сети.

• 5.3 Технический персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III и должен быть ознакомлен с комплектом документации (КД) на ЭМММ и эксплуатационными документами (ЭД) всех применяемых при поверке СИ.



  Изм	Лист	№ докум.	Подп.	Дата



  Лист



• 6.1 Извлечь ЭМММ и комплект ЭД из тары.

• 6.2 Сверить заводской номер на ЭМММ с номером, указанным в паспорте.

• 6.3 Проверить наличие предыдущего свидетельства о поверке ЭМММ.

6.4Проверить наличие знаков поверки, а также действующих свидетельств (отметок) о поверке используемых средств поверки.

• 6.5 Перед проведением поверки средства поверки и ЭМММ должны быть выдержаны не менее 2 ч в условиях, соответствующих п. 3.1 настоящей МП.

• 6.6 Все средства поверки должны быть подготовлены к работе в соответствии с требованиями их руководств по эксплуатации (РЭ).

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При внешнем осмотре должно быть установлено:

- соответствие комплектности и маркировки разделу 5 "Комплектность" пас -порта ЭМММ;

- отсутствие механических повреждений (вмятин на кожухе), влияющих на работу ЭМММ;

- отсутствие неудовлетворительного крепления кожуха и стенок;

- состояние лакокрасочного покрытия;

- надежность контактов розетки для подсоединения кабеля.

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п.7.1.1, в противном случае ЭМММ бракуется и направляется в ремонт.

• 7.2.1 Подключить ко входу ЭМММ источник питания и отрегулировать ток в ЭМММ, чтобы его значение составило 0,4 А.

Результаты опробования считать положительными, если напряжение на вы-

ходе источника питания будет находиться в пределах от 13 до 15 В.

• 7.3 Определение коэффициента преобразования силы тока в магнитный

  					МП-206-0025-2016	Лист
  						7
  Изм	Лист	№ докум.	Подп.	Дата

• 7.3.1 Установить ЭМММ в рабочий объем астатической катушки компаратора средств измерения магнитного потока и магнитного момента ЭКПМ из состава ГЭТ 12-2011 зав. № 01.

• 7.3.2 Совместить визуально центр ЭМММ с центром рабочего объема астатической катушки компаратора ЭКПМ. При этом магнитная ось ЭМММ должна быть направлена вдоль магнитной оси астатической катушки компаратора ЭКПМ.

Подготовить компаратор ЭКПМ, включающий астатическую катушку и микрове-берметр, к проведению измерений.

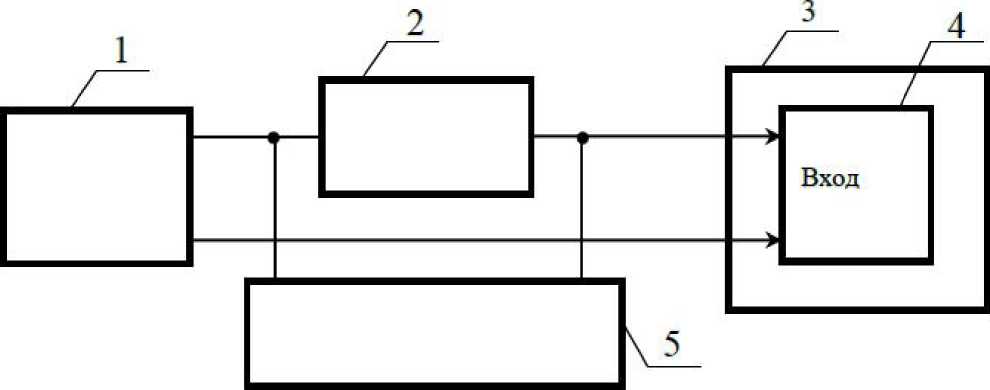

7.3.3 Собрать схему поверки, приведённую на рис. 1.

Рисунок 1 - Схема поверки ЭМММ

• 1 - источник питания постоянного тока Б5-6003ПРО;

• 2 - магазин электрического сопротивления Р4830/1 для токов не более 0,6 А либо катушка электрического сопротивления Р321 0,1 Ом для токов более 0,6 А;

• 3 - Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 (компаратор средств измерения магнитного потока и магнитного момента ЭКПМ из состава ГЭТ 12-2011);

• 4 - мера магнитного момента ЭМММ;

• 5 - мультиметр цифровой АРРА 505.

7.3.4 Установить переключатель декады магазина электрического сопротивления «х1 Ом» в положение «1», что соответствует значению сопротивления

R=1 Ом.

• 7.3.5 Включить ток в ЭМММ 1_зад =0,4 А и зарегистрировать показания мультиметра U_i и микровеберметра Ф_i из состава компаратора ЭКПМ. Отключить ток.

• 7.3.6 Включая и выключая ток в ЭМММ провести операции по п. 7.3.5 не менее 12 раз.

• 7.3.7 Вычислить не менее 12 раз значение тока в ЭМММ Ii по формуле (1):

,                                  (1)

где U_i - значение измеренного мультиметром напряжения, В;

R - значение магазина сопротивления, Ом.

• 7.3.8 Вычислить не менее 12 раз постоянную меры магнитного момента К_М1 по формуле (2):

,                             (2)

где Ф₁ - измеренное значение магнитного потока, мкВб;

Кв=595,3 нТл/мА - постоянная по индукции астатической катушки компаратора ЭКПМ;

Ii - значение тока в ЭМММ, вычисленное по п. 7.3.7 настоящей МП.

• 7.3.9 Вычислить среднее арифметическое z-тых значений постоянной меры магнитного момента ЭМММ по формуле (3):



,                                       (3)

где n - количество измерений (n=12).

Результаты измерений и вычислений занести в таблицу 1 Приложения А настоящей МП.

• 7.3.10 Результаты поверки считать положительными, если полученное значение КМ находится в пределах от 24,5 до 25,5 м².

Лист

МП-206-0025-2016

• 7.4.1 Выполнить операции по пп. 7.3.1...7.3.3, заменив магазин электрического сопротивления Р4830/1 на катушку электрического сопротивления Р321 значением 0,1 Ом.

• 7.4.2 Для проверки верхнего предела диапазона воспроизведения магнитного момента М=30 А^м² задать в ЭМММ значение тока 1=1,2 А и отрегулировать ток таким образом, чтобы показания микровеберметра Ф компаратора ЭКПМ составило не менее 17859 мкВб при каждом включении тока в ЭМММ.

При этом значение воспроизведённого магнитного момента М составит:

,                                              (4)

• 7.4.3 Произвести замену катушки электрического сопротивления Р321 на магазин электрического сопротивления Р4830/1 и установить переключатель сопротивления декады «*100 Ом» в положение «1».

• 7.4.4 Для проверки нижнего предела диапазона воспроизведения магнитного момента М=0,05 А^м² повторить операции по п. 7.4.2 для тока 0,002 А и показаний микровеберметра Ф не более 29,6 мкВб.

• 7.4.5 Результаты поверки считать положительными, если полученные значения воспроизведенного магнитного момента М составляют не более 0,05 А^м² и превышают 30 А^м² в соответствии с пп. 7.4.2 и 7.4.4.

• 7.5.1 Выполнить операции по пп. 7.3.1...7.3.4.

• 7.5.2 Задать в ЭМММ ток, равный 0,4 А, и зарегистрировать показания мик-ровеберметра Ф_i компаратора ЭКПМ и значение заданного тока I_i по формуле (1). Занести эти значения в таблицу 2 Приложения А. Выключить ток.

• 7.5.3 I значение магнитного момента M_Bi, воспроизведенного ЭМММ, по формуле (5), а значение магнитного момента М_и, измеренного микровеберметром

  					МП-206-0025-2016	Лист
  						10
  Изм	Лист	№ докум.	Подп.	Дата

Лист

ния А.

7.5.8 Результаты поверки считать положительными, если полученные значения 5_i систематической составляющей относительной погрешности воспроизведения магнитного момента находятся в пределах от минус 3 % до плюс 3 % в указан-

ных точках диапазона.

7.6. Определение СКО случайной составляющей относительной погрешности воспроизведения магнитного момента (при доверительной вероятности 0,95)

• 7.6.1 Вычислить среднее арифметическое значение 5 относительной погрешности, используя данные из таблиц 2-4 Приложения А, по формуле (10):

Л ^=¹⁵ⁱ

“ N ,                                  (10)

где N - общее количество измерений из таблиц 2-4 Приложения А (N=36).

• 7.6.3 Вычислить СКО случайной составляющей относительной погрешности воспроизведения магнитного момента S_M по формуле (11):

  Подп. и дата
  Инв. № дубл.

  £

,                               (11)

• 7.6.4 Вычислить СКО случайной составляющей относительной погрешности воспроизведения магнитного момента (при доверительной вероятности 0,95) о₉₅ по формуле (12):



(12)

• 7.6.5 Результаты поверки считать положительными, если СКО случайной составляющей относительной погрешности воспроизведения магнитного момента (при доверительной вероятности 0,95) о₉₅ не превышает 0,3 %.

• 8.1 Положительные результаты поверки ЭМММ оформить свидетельством о поверке в соответствии с Порядком проведения поверки средств измерений, утвер-

  					МП-206-0025-2016	Лист
  						12
  Изм	Лист	№ докум.	Подп.	Дата

(рекомендуемое)

ПРОТОКОЛ поверки №_____________

Меры магнитной индукции ЭМММ зав.№ _____

• 1 Вид поверки.............................................................................................................

• 2 Дата поверки............................................................................................................

• 3 Условия поверки:

  • 3.1 Температура окружающего воздуха, °С.............................................................

  • 3.2 Относительная влажность воздуха, %...............................................................

  • 3.3 Атмосферное давление, мм рт. ст.......................................................................

• 4 Средства поверки:

5 Поверка проводится согласно документу "Мера магнитного момента ЭМММ . Ме -тодика поверки МП-206-0025-2016".

6 Результаты поверки :

• 6.1 Внешний осмотр..................................................................................................

• 6.2 Опробование.........................................................................................................

• 6.3 Определение коэффициента преобразования силы тока в магнитный момент (постоянная меры магнитного момента) К_М...........................................................................

Таблица 1

• 6.5 Определение систематической составляющей относительной погрешности вос-

произведения магнитного момента
