Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Генеральный директор

ООО «ИВТБелГУ»

. А V1’■ О** <- Гг , х

II

С.В. Черников

оьщесТд

Д1ист*'гуг « тс%«°-',ог --мл-госуД* ^-1ИтеТа»

СОГЛАСОВАНО

Заместитель директора по производственной метрологии ФГУП «ВНИИМС»

2021 г.

Государственная система обеспечения единства измерений

УСТРОЙСТВА УПРАВЛЕНИЯ СВЕТИЛЬНИКАМИ «ГЕЛИОС» NEMA

Методика поверки

МП 206.1-046-2021

г. Москва

2021

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на устройства управления светильниками «Гелиос» NEMA (далее - устройства), изготавливаемые ООО «ИВТБелГУ», г. Белгород, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются устройства, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - формуляр;

  • - руководство по эксплуатации;

  • - методика поверки.

При проведении поверки следует руководствоваться указаниями, приведенными в п.п. 2 - 6 настоящей методике поверки и паспорте.

Поверяемые средства измерений должны иметь прослеживаемость к ГЭТ 88-2014, ГЭТ 89-2008, ГЭТ 1-2018 и ГЭТ 153-2012.

Методом, обеспечивающим реализацию методики поверки, является метод непосредственного сличения поверяемого средства измерений с рабочим эталоном того же вида.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

7.1

Да

Да

2 Опробование

8.3

Да

Нет

3 Проверка программного обеспечения

8.4

Да

Да

4 Проверка погрешности измерений силы и напряжения переменного тока, активной, реактивной и полной мощности

10.1

Да

Да

5 Проверка погрешности суточного хода часов реального времени

10.2

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 Поверка должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C                 от +15 до +25;

  • - атмосферное давление, кПа                          от 86 до 106;

  • - относительная влажность воздуха, %                 от 10 до 80.

  • 3.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускают специалистов из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации и имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Специалист должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до 1000 В.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Установка автоматическая трехфазная для поверки счетчиков электрической энергии

  • - мощность от 8,5 до 792 Вт (вар, В-А);

  • - от 0,1 до 3 А;

  • - от 85 до 264

  • - от 45 до 65 Гц.

±0,2 % ±0,1 %; ±0,1 %;

±0,02 Гц.

НЕВА-Тест

3303

1

8.3, 10.1

Радиочасы

±1 мкс

МИР РЧ-02

1

10.2

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

Измеритель нелинейных искажений автоматических

от 20 Гц до

19,9 кГц

±(0,05-К+0,05)

С6-11

1

3

Барометр-анероид метеорологический

от 84 до 106 кПа

±0,2 кПа

БАММ-1

1

3

Гигрометр психометрический

от 20 до 90% от 0 до 25°С

±7%; ±0,2°

ВИТ-1

1

3

  • 5.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 5.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Перед проведением поверки необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на поверяемые магазины и средства поверки.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого устройства следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность устройства.

  • 7.2 При несоответствии по вышеперечисленным позициям устройство бракуется и направляется в ремонт.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 8.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на поверяемое СИ и используемые средства поверки.

8.3 Опробование
  • 8.3.1 Опробование заключается в проверке функционирования устройства после его включения и проверке возможности дистанционного считывания мгновенных значений через интернет или другой, совместимой с устройством, системой.

  • 8.3.2 В интернет-браузере персонального компьютера (далее - ПК) перейдите по адресу http://ln3g-si.ivt.su/. После загрузки веб-страницы войдите в систему введя логин и пароль, которые необходимо запросить у производителя ООО «ИВТБелгу» (адрес электронной почты: support@ivt.su, контактный телефон: +7 (4722) 58-00-80).

Для отображения измеряемых значений перейдите во вкладку «отправка SMS» и отправьте на телефонный номер поверяемого устройства сообщение с текстом (без кавычек): «QRsIZlIXChUaEwoObG4zZy 1 zaS5pdnQuc3UQ2zxBBAgxWgA=». После отображения устройства на странице браузера (телефонный номер устройства необходимо узнать у владельца оборудования) проверьте на соответствие IMEI в списке подключенных устройств на сайте http://ln3g-si.ivt.su/ и на этикетке устройства.

  • 8.3.3 Подключите поверяемое устройство к установке НЕВА-Тест 3303, в соответствии ос схемой, приведенной на рисунке 4, обозначение выводов приведено на рисунке 1.

  • 8.3.4 На установке НЕВА-Тест 3303 задайте значение силы тока 1 А и значение напряжения 100 В частотой 50 Гц и углом сдвига фаз между ними 45°.

  • 8.3.5 Результаты опробования считаются удовлетворительными, если происходит считывание мгновенных значений в поле «Meter data» (рисунок 2).

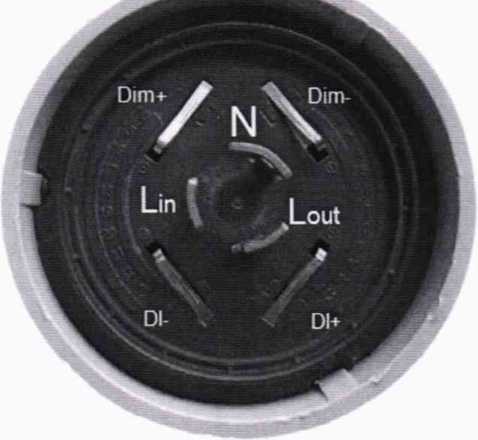

    Рисунок 1 - Обозначение выводов устройства

    SN                432163313936S74dO5d*ff35

    IM6I

    SIM ID

    ♦ ;ers*on в Date t me (!) Uptime .at «SSI

    » Cun ent I Meter data

    O> Discrete input В Temperature

    €> -ever

    361230047517538

    89701012255216129208 7-8-gdaea‘'6-Sn5-gp$-m<lm 2021-04-26T14 -8 51 C002 1644$

    -92dBm

    Lamp power

    S»”5 3vA •*«25J0KH A-«C2xOt

    Lamp fail

    Lamp warning

    ]

    faise

    39K

    0% SO%

    1004

Рисунок 2 - Проверка считывание мгновенных значений у поверяемого устройства

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 9.1 После подключения устройства по п.8.3.2 настоящей методики поверки необходимо проверить номер версии программного обеспечения, установленного в нем. Для этого необходимо в поле «Version» проверить номер версии ПО (рисунок 3).

  • 9.2 Результат операции считается положительным, если номер версии программного обеспечения не ниже, чем 7-8, остальная часть номера версии ПО, не выделенная красным на рисунке 3, является служебной информацией.

    о

    .44

    о

    SN

    432163313936574d05datf35

    IMEI

    861230047517538

    SIMID

    89701012255216129206

    | ф-'re

    ^^|gdaea76-bn5-gps-mam

    ■ Date/time

    2C21-04-26T14;48 51 OOOZ C«₽₽V>

    Ф Uptime

    1644$

    <iti RSSl

    -92dBm

    * Current

    479mA

    f Meter oata

    .•an*   ;-0-?7A

    S3 Batter .

    3020mV

    CD Discrete input

    false

    i Temperature

    39*C

    0 ..evel

    04  504  704 KTxg

    5- :1.‘   А-«05,Л’1               Я*«Шемт «-•lll.wrr

    Lamo power

    Lamp fail

    Lamp warning

Рисунок 3 - Проверка номера версии ПО у поверяемого устройства

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

10.1 Проверка погрешности измерений силы и напряжения переменного тока, активной, реактивной и полной мощности
  • 10.1.1 Соберите схему, приведенную на рисунке 4.

  • 10.1.2 Произведите подключение поверяемого устройства к ПК в последовательности, описанной в п. 8.3.2 настоящей методики.

  • 10.1.3 На установке НЕВА-Тест 3303 задайте значение силы тока 0,1 А и значение напряжения 85 В частотой 50 Гц и углом сдвига фаз между ними 45° (номер измерения 1 по таблице 4).

  • 10.1.4 Произведите одновременный отсчет показаний силы тока, напряжения, активной, реактивной и полной мощности поверяемым устройством (на рисунке 5 соответствующие поля выделены красным квадратом и установкой НЕВА-Тест 3303).

  • 10.1.5 Полученные результаты занесите в соответствующие ячейки таблиц 5, 6 и 7.

  • 10.1.6 Повторите операции по п.п.10.1.4 - 10.1.5 задавая с установки НЕВА-Тест 3303 значения силы тока, напряжения, частоты и угла сдвига фаз для измерений 2, 3, 4 и 5 таблицы 4.

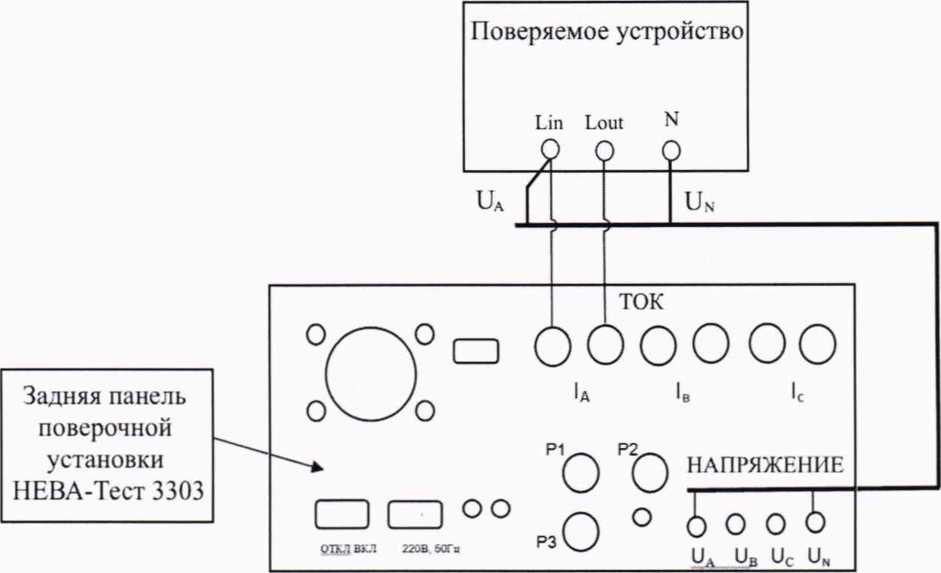

    Рисунок 4 - Схема подключения поверяемого устройства к установке НЕВА-Тест 3303

    о

    44

    SN

    IMEI

    432163313936574dO5daff35

    861230047517538

    SIM ID

    89701012255216129206

    Lamp fail

    version

    7-8 -gdaea76-bn$-gps-mom

    ■ Date/ time

    2021-04-26Т14:<4ё 51 OOOZ d₽₽Y)

    Lamp warning

    (!) Uptime

    1644s

    .4Й RSSi

    *92dBm

    ¥ Current

    | 1 Metei data

    • 2Г’      .C-Ti    P.T’t-UW         ®    5- 53V- ]

    ® battery

    CD Discrete input i Temperature О .evel

    false

    39K

    04

    50‘s

    70%

    700%

Рисунок 5 - Окно отображения измеряемых значений

Таблица 4 - Задаваемые с установки НЕВА-Тест 3303 значения силы тока, напряжения,

частоты и угла сдвига фаз

№ измерения

1,А

и, В

(рьи,...°

f, Гц

1

0,1

85

45

50

2

1,5

175

0

50

3

1,5

175

45

50

4

1,5

175

90

50

5

3

264

45

50

Таблица 5 - Результаты измерений силы тока

измерения

10 - показания НЕВА-Тест 3303, А

1х - показания поверяемого устройства, А

1

2

3

4

5

Таблица 6 - Результаты измерений напряжения

№ измерения

Uo - показания НЕВА-Тест 3303, В

Ux - показания поверяемого устройства, В

1

2

3

4

5

Таблица 7 - Результаты измерений активной, реактивной и полной мощности

измерения

Показания НЕВА-Тест 3303

Показания поверяемого устройства

Ро, Вт

Qo, вар

So, В А

Рх, Вт

Qx, вар

SX,B А

1

2

3

4

5

10.2 Проверка погрешности суточного хода часов реального времени
  • 10.2.1 Синхронизируйте время радиочасов МИР РЧ-02 с сервером точного времени. В поверяемом устройстве время синхронизируется автоматически и отображается по стандарту UTC (всемирное координированное время). Признаком автоматической синхронизации времени в поверяемом устройстве является отсутствие в конце поля «Date/time», после даты и времени, дополнительной информа (рисунок 6а).

  • 10.2.2 Отключите синхронизацию времени поверяемого устройства. Для этого отправьте на телефонный номер, смс с текстом (без кавычек) «QQ0IblIJCgegAf////8PQQQILFoA». Устройство на странице http://ln3g-si.ivt.su/ должно пропасть и снова отобразиться в течение пяти минут. В результате успешного отключения синхронизации в конце поля «Date/time» после даты и времени должна появиться надпись «(IFFY)» (рисунок 66).

  • 10.2.3 Произведите подключение поверяемого устройства к ПК в последовательности, описанной в п. 8.3.2 настоящей методики

  • 10.2.4 Произведите одновременный отсчет показаний времени на поверяемом устройстве в поле «Data/time» и радиочасов МИР РЧ-02. Полученные результаты занесите в таблицу 8.

  • 10.2.5 Через 24 часа повторите операцию по п. 10.2.4.

  • 10.2.6 По окончании измерений включите синхронизацию. Для этого отправьте на телефонный номер устройства, смс с текстом (без кавычек) «QQkIWVIFCgOgAQBBBAgsWgA=». Устройство на странице http://ln3g-si.ivt.su/ должно пропасть и снова отобразиться в течение пяти минут.

    синхронизировано время

    о

    SN

    IMEI

    SIM ID

    version

    432163313936574d05dafF35

    861230047517538

    697СЮ1225521612Э208

    ■’-8-goaea76-pn5-s?ps-

    mdm

    М4

    |  ■ Date time

    2021-04-26 14 16:51

    I

    (!> Uptime

    A

    л

    ..El RSSi

    •920Bm             i

    ¥ Current

    a?9niA

    U

    I Meter oata

    А

    S3 Battery

    3020mV

    V

    CD Discrete input

    False

    • Temperatuie

    59«C

    О level

    tJ4   5G4   704

    | IDO’S

    о

    Х*4

    о

    синхронизация октлючена 432163313936574dO5daFF35 861230047517538 69701012255216129208 3-gaaea7&-bn5-gi

    SN

    IMEI

    SIM Ю

    I ■ Date time

    “ 8Fuot.me-----

    .J XSSI

    # Current

    1 Meter oat» ЯЭ Battery Ф Discrete input j Temperature О .evei

    Im

    2021-04-26 1- 4651 (IPPY)

    -92o6m

    479mA

    v.rj’7’. i.jena 3020mv False 39*C

    C-.    504   704

a                                            6

Рисунок 6 - Поле отображения даты и времени на поверяемом устройстве

Таблица 8 - Результаты измерений суточного хода часов

Измерение

to - показания радиочасов МИР РЧ-02

tx - Показания поверяемого устройства

Сразу после синхронизации

Через 24 часа

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Для каждого измерения из таблицы 5 рассчитайте погрешности измерений по формуле:

51 = 100 (Ix- Io)/ Io                   (1).

Результаты расчетов погрешностей занесите в соответствующие ячейки таблицы 9.

  • 11.2 Для каждого измерения из таблицы 6 рассчитайте погрешности измерений по формуле:

    5U= 100(Ux-Uo)/Uo

    (2).

Результаты расчетов погрешностей занесите в соответствующие ячейки таблицы 9.

  • 11.3 Для каждого измерения из таблицы 7 рассчитайте погрешности измерений по формулам:

    5Р = 100 (Рх0)/Р0

    (3);

    5Q= 100 (Qx-Q0)/Q0

    (4);

    5S = 100 (Sx - So) / So

    (5).

Результаты расчетов погрешностей занесите в соответствующие ячейки таблицы 9.

  • 11.4 Для каждого измерения из таблицы 8 рассчитайте погрешности измерений по формуле:

At tx to

(6).

Результаты расчетов погрешностей занесите в соответствующие ячейки таблицы 9.

  • 11.3 Результаты операций проверки считаются удовлетворительным, если полученные значения погрешностей 5U и 51 не превышают допустимых пределов ±0,5 %, значения 5Р, 5Q и 5S не превышают допустимых пределов ±1,0 %, и полученные значения погрешностей At не превышают допустимых пределов ±5 с.

    Таблица 9 - Результаты

    расчетов погрешностей

    № измерения

    51, %

    5U, %

    5Р, %

    5Q, %

    5S, %

    At, с

    1

    -

    2

    -

    3

    -

    4

    -

    5

    -

    Сразу после синхронизации

    -

    -

    -

    -

    -

    Через 24 часа

    -

    -

    -

    -

    -

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

12.1 Положительные и отрицательные результаты поверки оформляются в соответствии с требованиями нормативных документов (НД) Министерства промышленности и торговли РФ.

С.Ю. Рогожин

А.В. Леонов

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

9
