Методика поверки «Тахографы «Меркурий ТА-002»» (МП 842-16-04 )
л
УТВЕРЖДАЮ
Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»
Тахографы «Меркурий ТА-002»
Методика поверки
842-16-04 МП р.п. Менделеево 2016 г.
1 Общие сведения-
1.1 Настоящая методика поверки распространяется на тахографы «Меркурий ТА-002» (далее - тахографы) и устанавливает порядок и объем их первичной и периодической поверок.
-
1.2 Интервал между поверками - 7 лет.
2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке (после ремонта) |
периодической поверке | ||
1 Внешний осмотр |
8.1 |
да |
да |
2 Опробование |
8.2 |
да |
да |
3 Определение погрешности (при доверительной вероятности 0,95) измерений интервала времени |
8.3 |
да |
да |
4 Определение абсолютной инструментальной погрешности измерений скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP < 3 |
8.4 |
да |
да |
5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения |
8.5 |
да |
да |
6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP < 3, м |
8.6 |
да |
да |
7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP <3 |
8.7 |
да |
да |
8 Определение относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути |
8.8 |
да |
да |
9 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS |
8.9 |
да |
да |
10 Идентификация программного обеспечения |
8.10 |
да |
да |
-
2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и тахограф бракуется.
3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.
Таблица 2
№ пунктов методики поверки |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки |
8.3 |
Генератор сигналов произвольной формы 33522В: пределы допускаемой относительной погрешности установки частоты выходного сигнала при температуре окружающей среды от 18 до 27 °C ±1 • 10'6 Частотомер универсальный CNT-91R: пределы допускаемой относительной погрешности измерений частоты при времени измерения 200 мс ±2 10'7 |
8.4 |
Имитатор сигналов СН-3803М, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по беззапросной скорости 0,005 м/с |
8.5 |
Генератор сигналов произвольной формы 33522В |
8.6 |
Имитатор сигналов СН-3803М |
8.8 |
Генератор сигналов произвольной формы 33522В Частотомер универсальный CNT-91R |
8.9 |
Источник первичного точного времени УКУС-ПИ 02ДМ: погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс |
Вспомогательные средства | |
8.7 |
Геодезический пункт |
-
3.2 Допускается использование других средств измерений и вспомогательного оборудования, обеспечивающих требуемый запас точности (не менее 1/3) при определении метрологических характеристик тахографов.
-
3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).
-
4.1 К проведению поверки тахографов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на поверку (аттестованными в качестве поверителей).
-
5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.
-
5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.
-
6.1 Поверку проводить при следующих условиях:
- в помещении:
-
- температура окружающего воздуха, °C
от 15 до 25; не более 80.
от минус 30 до 30; не более 80.
-
- относительная влажность воздуха, %
- на пункте геодезическом:
-
- температура окружающего воздуха, °C
-
- относительная влажность воздуха, %
Все средства измерений и вспомогательное оборудование, использующиеся при поверке тахографов, должны находиться в рабочих условиях эксплуатации.
7 Подготовка к поверке-
7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;
-
- выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;
-
- осуществить прогрев приборов для установления их рабочих режимов;
-
8.1 Внешний осмотр
-
8.1.1 При внешнем осмотре проверить:
-
-
- отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;
-
- чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;
-
- наличие маркировки согласно требованиям эксплуатационной документации.
-
8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.
-
8.2 Опробование
-
8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГНСС ГЛОНАСС/GPS в верхней полусфере.

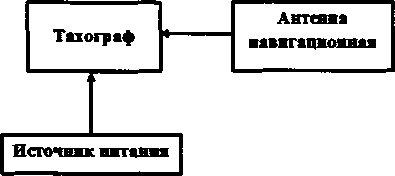

Рисунок 1 - Схема проведения измерений при проверке работоспособности
-
8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.
-
8.2.3 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 60000. Убедиться в изменении характеристического коэффициента в тахографе.
-
8.2.4 Результаты поверки считать положительными, если выполняются требования п. п. 8.2.2, 8.2.3.
-
-
8.3 Определение погрешности (при доверительной вероятности 0,95) измерений интервала времени.
-
8.3.1 Собрать схему в соответствии с рисунком 2.
-

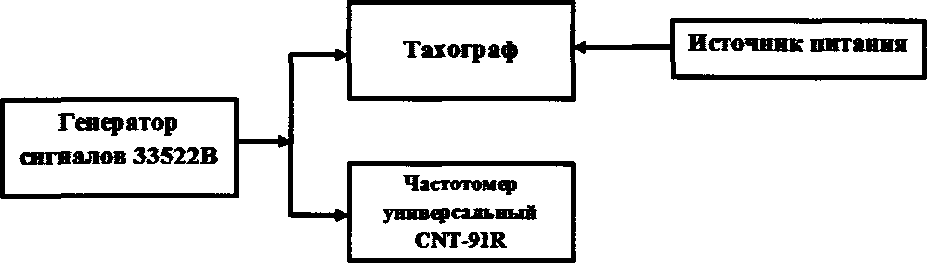

Рисунок 2 - Схема проведения измерений при определении погрешности измерений интервала времени и инструментальной погрешности пройденного пути
-
8.3.2 В соответствии с руководством по эксплуатации настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:
-
- частота следования импульсов: 100 Гц;
-
- амплитуда импульсов: 3,8 В;
-
- среднеквадратичное значение амплитуды: 1,9 В;
-
- длительность импульса: 200 мкс;
-
- время нарастания (спада) фронта импульса (от 10 до 90 %): 40 мкс;
-
- продолжительность воспроизведения последовательности импульсов: 60 с.
-
8.3.3 Включить генератор 33522В, фиксировать последовательность импульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени (Тпдейсга) по формуле:
ТПдейств
где М - количество импульсов, измеренное частотомером универсальным CNT-91R.
-
8.3.4 Выполнить действия п. 8.3.3 не менее трех раз.
-
8.3.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (1), (2):
лЛ> = Л>-Лейсте, (1)
(2) j=l
где Тпдейств - действительное значение интервала времени, с;
Tn (j) - измеренное значение интервала времени, с (количество секунд записи скорости движения). Выгрузка файла из тахографа в соответствии с руководством по эксплуатации АВЛГ 816.00.00-01 РЭ п. 4.2.3.4;
N - количество измерений.
-
8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей
погрешности измерения интервала времени:
Y(^n(j)-dTn)2
j=l
(3)
-
8.3.7 Определить погрешность (при доверительной вероятности 0,95) измерений интервала времени по формуле (4):
(4)
-
8.3.8 Результаты поверки считать положительными, если значение погрешности (при доверительной вероятности 0,95) измерений интервала времени находится в пределах ±4 с.
-
8.4 Определение абсолютной инструментальной погрешности измерений скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP < 3
-
8.4.1 Собрать схему в соответствии с рисунком 3.
пер«взлучаэощая аитеква
Рисунок 3 - Схема проведения измерений при определении инструментальной погрешности измерений скорости по сигналам ГНСС ГЛОНАСС/GPS
-
8.4.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 3, при этом контролировать, чтобы значение геометрического фактора ухудшения точности PDOP не превышало 3.
-
аблица 3
Наименование параметра |
Значение параметра |
Формируемые спутниковые навигационные сигналы |
ГЛОНАСС в частотном диапазоне L1 (код СТ), GPS (код С/А без SA) в частотном диапазоне L1 |
Продолжительность |
5 минут |
Количество каналов: - ГЛОНАСС -GPS |
12 12 |
Формируемые параметры движения |
движение по кругу радиусом 5 км скоростью 180 км/ч |
-
8.4.3 Воспроизвести сценарий. В соответствии с разделом «Посекундная расшифровка данных о скорости и координатах ТС» АВЛГ 816.00.00-01 РЭ сохранить файл измерений модуля навигационного (координаты и скорость) на внешний носитель данных.
-
8.4.4 Определить абсолютную погрешность измерений скорости по формуле (5):
ЛК = К®-КдевяввО), (5)
где V(j) - значение скорости, измеренное тахографом в j-момент времени;
VдейстаС) — значение скорости, воспроизведенное имитатором сигналов в j-момент времени.
8.4.7 Результаты поверки считать положительными, если значения абсолютной инструментальной погрешности измерений скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP < 3 находятся в пределах ±2 км/ч.
-
8.5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения
-
8.5.1 Собрать схему в соответствии с рисунком 4.
-

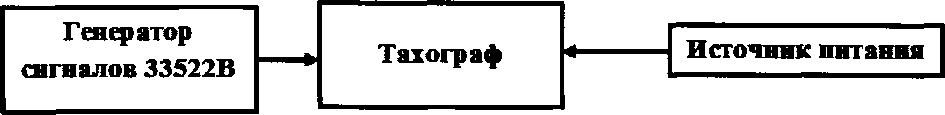

Рисунок 4 - Схема проведения измерений при определении инструментальной погрешности измерения скорости по датчику д вижения
-
8.5.2 В соответствии с руководством по эксплуатации:
-
- на тахограф установить характеристический коэффициент тахографа 4000;
-
- на генератор сигналов 33522В настроить выдачу последовательностей прямоугольных импульсов (параметры приведены в п. 8.3.2) частотами 200 Гц (180 км/ч), 100 Гц (90 км/ч) и 22 Гц (20 км/ч) (продолжительность воспроизведения последовательности импульсов каждой частоты 20 с).
-
8.5.3 Провести измерения в течение 60 с.
-
8.5.4 Используя измерительную информацию о скорости тахографа (выгрузка файла из тахографа в соответствии с руководством по эксплуатации АВЛГ 816.00.00-01 РЭ, раздел «Посекундная расшифровка данных о скорости и координатах ТС») определить инструментальную погрешность (при доверительной вероятности 0,95) измерений скорости по импульсному сигналу датчика движения в следующей последовательности:
-
- определить систематическую составляющую инструментальной погрешности определения скорости:
^а) = ^ф-^действ, (6)
(7) j=l
где УдейС1В - действительное значение координаты В, секунды;
V(j) - значение координаты В в j-й момент времени, секунды;
N - количество измерений.
Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы) и Н (высоты).
- определить СКО случайной составляющей инструментальной погрешности опреде
ления скорости:
(8)
- определить инструментальную погрешность (по уровню вероятности 0,95) определения скорости:
Пу = ±(|<7Г| + 2 -<7Г)
(9)
-
8.5.5 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 60000.
-
8.5.6 Выполнить действия п.п. 8.5.3 - 8.5.4 для частот последовательностей прямоугольных импульсов 3000 Гц (180 км/ч), 1500 Гц (90 км/ч) и 333 Гц (для 20 км/ч).
-
8.5.7 Результаты поверки считать положительными, если значение инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения находится в пределах ±2 км/ч.
-
8.6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP < 3, м
-
8.6.1 Используя измеренные значения координат, полученные в п. 8.4.3, определить инструментальную погрешность определения координат в следующей последовательности:
-
-
- определить систематическую составляющую инструментальной погрешности определения координат в плане (широты и долготы) и высоты по формулам (10), (11), например, для координаты В (широта):
dB=^-SAB<j), (id
JN j=i
где Вдейств - действительное значение координаты В, секунды;
B(j) - значение координаты В в j-й момент времени, секунды;
N - количество измерений.
Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы) и Н (высоты).
-
- определить СКО случайной составляющей инструментальной погрешности определения координат по формуле (12), например, для координаты В (широты):
°B~I N^l ’ (12)
Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долготы) и Н (высоты).
-
- перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (13) - (14):
-
- для широты:
кВ(м) = arcV •
• &В(секундау,
(13)
-
- для долготы:
AL(jw) = arcV — ~ е )cos&- • ДЦсекунда), (14)
д/(1-е2 sin2 В)3где а - большая полуось эллипсоида, м;
е - первый эксцентриситет эллипсоида;
1" = 0,000004848136811095359933 радиан (агеО-
-
- определить инструментальную погрешность (по уровню вероятности 0,95) определения координат (например для координаты Н (высота)) по формуле (15):
Пн=±(\Ж\ + 2-<тн) (15)
Аналогичным образом определить инструментальную погрешность (по уровню вероятности 0,95) определения координаты В (широта) и L (долгота).
-
8.6.2 Результаты поверки считать положительными, если абсолютная инструментальная погрешность (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3 находится в пределах ±3 м.
-
8.7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP < 3
-
8.7.1 Измерить координаты пункта геодезического в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015).
-
Примечание-. Интервал времени между датой протокола результатов измерений координат пункта геодезического и датой проведения поверки не должен превышать межповерочного интервала сети геодезической с использованием которой осуществлялось измерение координат пункта геодезического.
-
8.7.2 Разместить антенну навигационную тахографа на пункте геодезическом (рисунок 5). Обеспечить радиовидимость сигналов навигационных космических аппаратов ГНСС ГЛОНАСС/GPS в верхней полусфере.

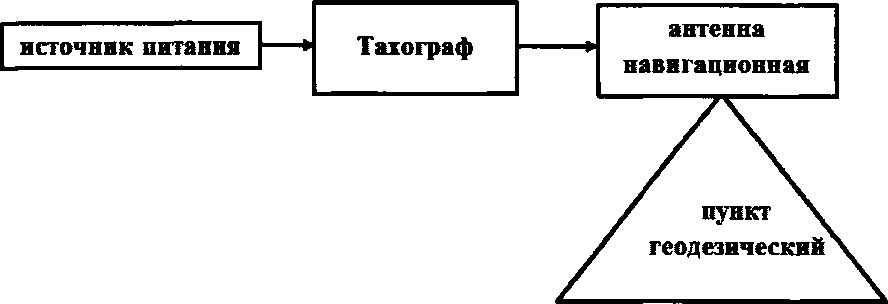

Рисунок 5 - Схема проведения измерений при определении погрешности определения координат
-
8.7.3 Осуществить запись измерительной информации в течение не менее пяти минут. Во время записи измерительной информации контролировать, чтобы геометрический фактор ухудшения точности (PDOP) был не более 3. После окончания записи измерительной информации разобрать схему.
-
8.7.4 В соответствии с разделом «Посекундная расшифровка данных о скорости и координатах ТС» АВЛГ 816.00.00-01РЭ сохранить файл измерений модуля навигационного (координаты и скорость) на внешний носитель данных.
-
8.7.5 Определить абсолютную погрешность (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси по формулам (Ю)-(15).
-
8.7.6 Результаты поверки считать положительными, если значение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС ГЛОНАСС/GPS при геометрическом факторе ухудшения точности PDOP < 3 находится в пределах ±15 м.
-
8.8 Определение относительной инструментальной погрешности (по уровню вероятности 0,95) измерений пройденного пути
-
8.8.1 Собрать схему в соответствии с рисунком 2.
-
8.8.2 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 10000. В соответствии с руководством по эксплуатации на генератор сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой 500 Гц (180 км/ч) эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа).
-
8.8.3 В соответствии с п. 2.3 руководства по эксплуатации на тахограф АВЛГ 816.00.00-01 РЭ получить измеренное значение пройденного пути с разрядностью до единиц метров.
-
8.8.4 Выполнить действия п. 8.8.2 не менее трех раз.
-
8.8.5 Вычислить относительную инструментальную погрешность (по уровню вероятности 0,95) измерений пройденного пути протяженностью 1 км в следующей последовательности:
-
8.8.6 Определить систематическую составляющую инструментальной погрешности измерений пройденного пути по импульсному сигналу датчику движения по формулам (16), (17):
-
(16)
(17)
1 N dL = -^L(j),
Л J=1
где Ьдейств - действительное значение пройденного пути, км/ч, т М
L действ-1 q'qqq’ где " количество импульсов, измеренное частотомером уни
версальным CNT-91R;
L (j) - измеренное значение пройденного пути, км/ч;
N - количество измерений.
-
8.8.7 Определить СКО случайной составляющей инструментальной погрешности измерений пройденного пути по формуле (18):
N
Y(^L(j)~dL)2
Ov
N-l
(18)
-
8.8.8 Определить инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (19):
77l =|<7Z| + 2-<rz, (19)
-
8.8.9 Определить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (20):
= /---Пь---х 1 00о/о
(20)
L (N/10000) J где N - количество импульсов, измеренное частотомером универсальным CNT-91R.
-
8.8.10 Результаты поверки считать положительными, если значение относительной инструментальная погрешности (при доверительной вероятности 0,95) измерений пройденного пути находится в пределах ±1 %.
8.9 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS
-
8.9.1 Собрать схему в соответствии с рисунком 6. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

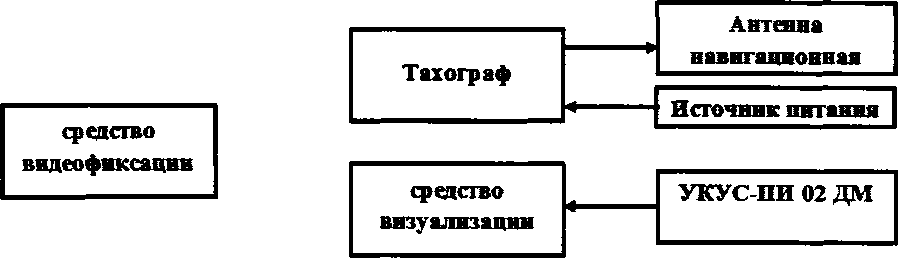

Рисунок 6 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа
-
8.9.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГНСС ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УКУС-ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).
-
8.9.3 В течение не менее трех минут снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа. Для обработки использовать моменты смены целого числа минут на дисплее тахографа.
-
8.9.4 Определить систематическую составляющую погрешности синхронизации по формулам (21), (22):
(21)
где Тдейств - действительное значение шкалы времени, с;
Т (j) - измеренное значение шкалы времени, с;
N - количество измерений.
-
8.9.5 Определить СКО случайной составляющей погрешности синхронизации:
У
^TdhdT)2(23)
8.9.6 Определить погрешность (по уровню вероятности 0,95) синхронизации шкалы
времени по формуле (24):
(24)
8.9.7 Результаты поверки считать положительными, если значение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS находится в пределах ±4 с.
8.10 Идентификация программного обеспечения
-
8.10.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) тахографа проводить в следующей последовательности:
- проверить номер версии (идентификационный номер) ПО в соответствии с п. 4.1.3.6 АВЛГ 816.00.00-01 РЭ.
-
8.10.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 4.
Таблица 4
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
V. 1.04.0227 |
Номер версии (идентификационный номер ПО) |
1.04.0227 и выше |
-
9.1 При положительных результатах поверки делается запись в паспорте, заверенная подписью поверителя и знаком поверки.
-
9.2 В случае отрицательных результатов поверки поверяемый тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин непригодности.
Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»
Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
О.В. Денисенко
А.А. Фролов
