Методика поверки «ГСИ. Установки измерения вязкости автоматические RUV-2» (МП 2302- 0091 -2016)

Методика поверки

Тип документа

ГСИ. Установки измерения вязкости автоматические RUV-2

Наименование

МП 2302- 0091 -2016

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



М.п.

УТВЕРЖДАЮ

Директор

Менделеева»

Гоголинский

Государственная система обеспечения единиц измерений

Установки измерения вязкости автоматические RUV-2 Методика поверки МП 2302-0091 -2016

Руководитель лаборатории госэталонов в области измерений плотности и вязкости

ФГУП «ВНИИМ им. Д.И.Менделеева»

А.А. Демьянов

Санкт -Петербург 2016

Настоящая методика поверки распространяется на установки измерения вязкости автоматические RUV-2 модификации RLJV-2 (2). RUV-2 (4). RUV-2 LT (1). RUV-2 LT (2). RUV-2 МТ (3) (далее - установки RUV -2). выпускаемые «Poulten, Selfe & Lee Ltd.». Великобритания и устанавливает методику их первичной и периодической поверки.

Метод поверки основан на непосредственном сличении показаний капиллярного вискозиметра автоматической системы со значениями вязкости государственных стандартных образцов. В области отрицательной температуры сличением с показаниями вискозиметра Шта-бингера SVM-3000. регистрационный номер 45144-10 .

Интервал между поверками - I год

1 Операции поверки

При проведении поверки должны быть выполнены следующие операции:

  • - внешний осмотр (п.6.1);

  • - опробование (п.6.2);

  • - подтверждение соответствия программного обеспечения (п.6.3.);

  • - проверка погрешности поддержания температуры на заданном уровне термостатирования (п.6.4);

  • - определение относительной погрешности установки измерения вязкости автоматической и повторяемости результатов измерений (п.6.5).

2 Средства поверки

При проведении поверки применяют следующие основные и вспомогательные средства поверки:

  • - государственные стандартные образцы вязкости РЭВ ГСО 8586-2004 РЭВ -2. ГСО 85992004 РЭВ-1000. ГСО 8603-2004 РЭВ-10000 с погрешностью 0,2 %;

  • - вискозиметр Штабингера SVM-3000. диапазон измерений кинематической вязкости от 0.2 до 20000 мм'/с. погрешность ±0,5 %, регистрационный номер 45144-10:

  • - термометр сопротивления эталонный ЭТС-100 3-его разряда, диапазон от 0,01 до 660.323 °C;

  • - эталонный платиновый термометр сопротивления ЭТС-100 3-его разряда, диапазон от минус 196 до 0 °C;

  • - преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом:

  • - термогигрометр ИВА-6Н-КП-Д, диапазон измерений относительной влажности от 0 до 98 %, температуры от минус 20 до 60 °C, атмосферного давления от 700 до 110 гПа; погрешность измерений отн. влажности при (23,2)°С, от 0 до 90 % не более 2 % . от 90 до 98 % не более 3 %. температуры не более 0.3 °C, атмосферного давления не более 2.5 гПа:

  • - ацетон по ГОСТ 2603-79:

  • - Уайт-спирит по ГОСТ 3134-78:

  • - вода дистиллированная по ГОСТ 6709-72:

  • - бумага фильтровальная по ГОСТ 12026-76:

Все основные средства измерений, применяемые при поверке должны иметь действующие свидетельства о поверке или оттиски поверительных клейм.

Допускается применять вновь разработанные или находящиеся в обращении другие средства измерений, удовлетворяющие по точности требованиям настоящей методики и имеющие свидетельства о поверке.

3 Требования безопасности

При проведении поверки должны быть соблюдены следующие требования безопасности:

  • 3.1 Помещения, в которых проводят работы с нефтепродуктами, должны быть оснащены пожарной сигнализацией и средствами пожаротушения в соответствии с ГОСТ 12.4.009-83 и оснащены общеобменной приточно-вытяжной вентиляцией.

  • 3.2 Промывка вискозиметров после удаления эталонных образцов должна производиться растворителями при отсутствии включенных нагревательных приборов.

4  Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха,°С                              20.0 ± 2.0

  • - относительная влажность окружающего воздуха. %. не более          80

  • - атмосферное давление. кПа                                           101.3 ±4.0

При поверке должны соблюдаться требования, приведенные в Руководстве по

эксплуатации на установки.

5  Подготовка к поверке

При проведении поверки должны быть выполнены следующие операции:

  • 5.1 Включена вентиляции в помещении, где проводится поверка установки.

  • 5.2 Подключают установку к источнику питания в соответствии с руководством по эксплуатации и убеждаются в ее работоспособности.

  • 5.3 Термостат установки заполняют минеральным или силиконовым маслом низкой вязкости. Термостатирование продолжается в течение 60 минут.

6  Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие маркировки и комплектности установки требованиям технической документации фирмы- изготовителя.

  • 6.2 Опробование

При опробовании проверяют исправность электрической схемы и работу установки согласно руководству по эксплуатации.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проведения идентификации ПО «RheoViscw следует активировать клавишу Help, далее в выпадающем меню клавиша About, после чего будет показано информационное окно программы, где отображены наименование программы - RheoVisc. версия.

Результат проверки считается положительным, если номер версии не ниже, указанного в описании типа.

  • 6.4 Проверка погрешности поддержания температуры на заданном уровне термостаз и рова-ния

    • 6.4.1 Проверку диапазона и погрешности поддержания температуры проводят с помощью эталонного термопреобразователя сопротивления ЭТС-100 в рабочем диапазоне температуры термостата.

    • 6.4.2 Термопреобразователь сопротивления погружают в термостат на глубину не менее 200 мм.

    • 6.4.3 Задают значение температуры на блоке управления термостата и регистрируют показания эталонного термопреобразователя сопротивления при установившемся режиме.

    • 6.4.4 Погрешность поддержания температуры определяют в трех точках (нижняя, верхняя и внутри диапазона).

Абсолютную погрешность поддержания температуры вычисляют по формуле:

А Г Ti-T^

где: 7',т - показания эталонного термопреобразователя сопротивления

/’/ - температура термостата.

  • 6.4.5 Погрешность поддержания температуры не должна превышать пределов ± 0.02 °C.

  • 6.5 Определение относительной погрешности установки RUV-2 и относительной повторяемости результатов измерения кинематической вязкости

    • 6.5.1 Для поверки используются ГСО вязкости в соответствии с п. 2 настоящей методики со значениями кинематической вязкости при температуре 20 °C.

В соответствии с руководством по эксплуатации ГСО вязкости вводят в вискозиметр, предварительно установленный и закрепленный в штативе внутри термостата, закрывают его крышкой заливочной станции. В установленной на ПК программе «RheoVisc» в окнах ПО выбирают номер, соответствующий используемому вискозиметру, устанавливают параметры измерения, в том числе время термостатирования пробы не менее 5 мин, затем нажимают клавишу начала измерения. После окончания течения жидкости по капилляру, цикл измерений повторяют не менее 3-х раз с одной и той же порцией образца. Затем запускают цикл автоматической промывки и сушки вискозиметра.

  • 6.5.2 Для поверки в диапазонах температуры от минус 40 °C до минус 5 °C и свыше минус 5 °C до 15 °C используется ГСО РЭВ 1000 и вискозиметр Штабингера SVM-3000.

Проводят измерения кинематической вязкости в соответствии с руководством эксплуатации при температуре термостата установки RUV-2 0 °C и минус 40 °C не менее 3 раз при каждой температуре и вискозиметром Штабингера SVM-3000 при значениях температуры по показаниям установки RUV-2.

По результатам 3-х измерений определяют относительную погрешность установки, как наибольшую из полученных результатов и относительную повторяемость результатов измерений вязкости.

  • 6.5.3 Относительную погрешность установки вычисляют по формуле:

з =|/цзц ~V/ro 100 %.

vivo

где vuw - показания установки, мм’/с

i'rco * значение вязкости ГСО РЭВ или при низкой температуре значения по показаниям вискозиметра Штабингера SVM-3000, мм’/с:

Относительная погрешность установки RUV-2 не должна превышать ±0.4 % при температуре 20 °C, ±1,5 % при температуре 0 °C и ±3,0 % при температуре минус 40 °C.

Примечание:

Допускается определение метрологических характеристик при других значениях температуры в диапазонах, обозначенных пределом погрешности измерений вязкости.

  • 6.5.4 Относительную повторяемость результатов измерений So вычисляют как среднее квадратичное отклонение результата 3-х измерений одного образца жидкости, отнесенное к измеренному значению вязкости и выраженное в процентах.

S = = «100%.

X

где .V - среднее арифметическое результатов трех измерений .v, одного образца жидкости, выполненных на одном вискозиметре при одинаковых условиях;

S -среднее квадратическое отклонение результата измерений, вычисляемое по формуле:

Относительная повторяемость результатов измерений не должна превышать 0.11 % для ГСО.

7 Оформление результатов поверки

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленной приказом Минпромторга России «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» №1815 формы. При отрицательных результатах поверки выдается извещение о непригодности.

Знак поверки наносят на свидетельство о поверке.

Приложение № 1

Рекомендуемое

ПРОТОКОЛ

поверки первичной (периодической) поверки

Наименование, тип поверяемого СИ_____________________________________

Изготовитель___________________________________________________________

Номер _____

Дата выпуска______

Представлен ___

Место проведения поверки_____________________________________________

Условия поверки:

  • - температура окружающего воздуха. °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

Метод измерений: МП 2302-0091-2016 «Установки измерения вязкости автоматические RHV-2. Методика поверки».

Сведения о средствах поверки:

  • - номера свидетельств о поверке, аттестатах СИ.

Результаты внешнего осмотра:___

Подтверждение соответствия программного обеспечения:___________________

Результат определения абсолютной погрешности поддержания температуры на заданном

уровне термостатирования

№ п/п

Показания эталонного

СИ, °C

Значение температуры по показаниям установки RUV-2. °C

Абс. погрешность, °C

Результат определения относительной погрешности установки RUV-2

№ ГСО

Температура,

°C

Аттестованное значение ГСО или по показаниям вискозиметра Шта-бингера SVM-3000. мм2

Кинематическая вязкость поверочной жидкости по данным установки RL1V-2. мм’/с

Относительная погрешность при измерении кинематической вязкости. %

Относительная повторяемость результатов измерений.%

РЭВ-2

РЭВ 1000

РЭВ 10000

Относительная погрешность и относительная повторяемость результатов измерений не превышает пределов, приведенных в описании типа.

Поверитель __________________________

Дата проведения поверки «___»___________________201_ г.

Приложение 2.

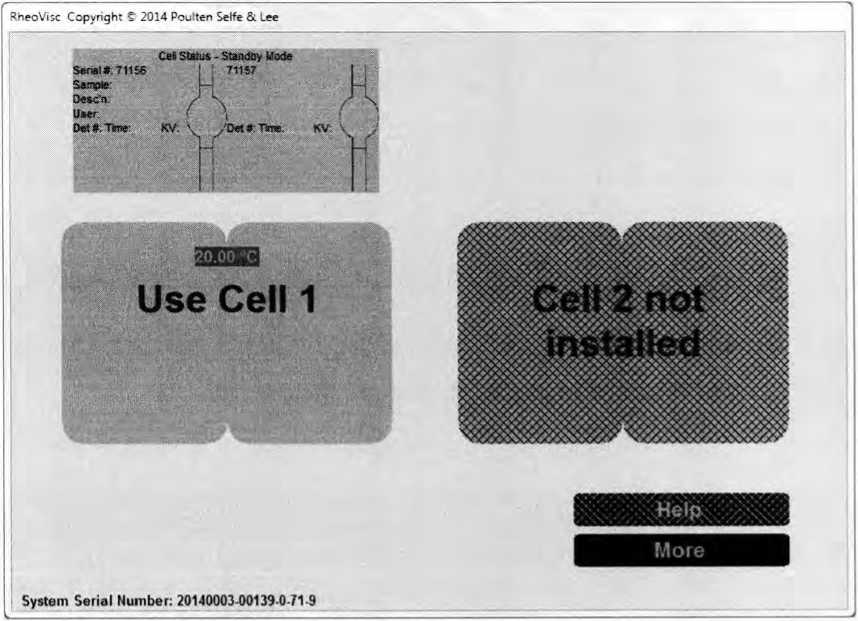

Основная экранная страница ПО RheoVisc
