Методика поверки «ГСИ. Белизномеры лабораторные «БЛИК-Р3» (МП 011.М4-19)

УТВЕРЖДАЮ

Заместитель директора по инновациям

Государственная система обеспечения единства измерений

Белизномеры лабораторные «БЛИК-РЗ»

Методика поверки

МП011.М4-19

Главный метролог

С.Н. Негода

ГУП «ВНИИОФИ»

г. Москва

2019 г.

Настоящая методика распространяется на белизномер лабораторный «БЛИК-РЗ» (далее - белизномер), предназначенный для измерений индекса белизны (зонального коэффициента отражения) муки и определения ее белизны при последующей статистической обработке результатов измерений, проводимых в автоматическом режиме и устанавливает порядок, методы и средства проведения первичной и периодической поверок.

Интервал между поверками 1 год.

• 2.1 При проведении первичной и периодической поверок должны быть выполнены

операции, указанные в таблице 1. Таблица 1 - Операции поверки

2.2 При получении отрицательных результатов при проведении хотя бы одной операции

поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные п редпри н имател и.

• 3.1 При проведении первичной и периодических поверках применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены, эталоны должны быть аттестованы в установленном порядке.

• 3.3 Допускается также применение других средств, не приведенных в таблице 2. но обеспечивающих определение (контроль) метрологических характеристик белизномера с требуемой точностью.

К проведению поверки допускаются лица, изучившие настоящую методику и руководство по эксплуатации белизномеров и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие полный инструктаж по технике безопасности и прошедшие обучение на право проведения поверки по требуемым видам измерений.

• 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.019-2009, ГОСТ 12.2.007.0-75, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 Белизномеры должны устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной. Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.3 При выполнении поверки должны соблюдаться требования Руководства по эксплуатации белизномеров.

• 5.4 Белизномеры не оказывают опасных воздействий на окружающую среду и не требуют специальных мер по защите окружающей среды.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды, °C              от +15 до +25

• - относительная влажность воздуха, %, не более 80.

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (бензина и разбавителя), способных вызвать коррозию краски.

• 7.1 Перед началом работы с белизномерами необходимо внимательно изучить руководство по эксплуатации.

• 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.3 Проверить наличие свидетельств о поверке на средства поверки.

• 8 Проведение поверки

• 8.1.1 При внешнем осмотре должно быть установлено:

• - соответствие комплектности и маркировки белизномеров руководству по эксплуатации:

• - отсутствие механических повреждений, влияющих на работу белизномеров.

• 8.1.2 Белизномеры считаются прошедшими операцию поверки, если комплектность и маркировка соответствуют приведенным в их руководстве по эксплуатации, корпус, внешние элементы, органы управления и индикации не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции.

• 8.2.1  Подключить вилку сетевого кабеля к сетевой трехконтактной розетке с номинальным напряжением 220 В и заземлением.

• 8.2.2 Тумблер «СЕТЬ», расположенный на задней панели белизномера. должен находиться в выключенном положении.

• 8.2.3  Белизномеры проходят внутренние тесты. После успешного прохождения внутренних тестов, на индикаторе появится сообщение «Р000...Р999», соответствующее заводскому номеру белизномера и сигнализирующее о готовности белизномера к работе. Выключить тумблер «СЕТЬ».

• 8.2.4 Белизномеры считаются прошедшими операцию поверки, если внутренние тесты прошли успешно, на индикаторе появилось сообщение «Р000...Р999».

• 8.3 Определение метрологических характеристик

• 8.3.1.1 Установить кювету из комплекта белизномера на место фотоэлектрического блока и закрыть крышкой (см. рисунок 1).

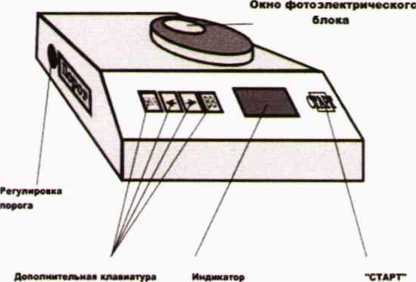

  Рисунок 1 - Внешний вид белизномеров

• 8.3.1.2 Включить тумблер «СЕТЬ» и в течение трех секунд после этого нажать кнопку «СТАРТ». После чего в течение пяти секунд на индикаторе появится сообщение «П000» и кювета начнет вращение.

• 8.3.1.3 После появления на индикаторе символов «0000» открыть крышку и поместить меру №1 из набора мер спектрального коэффициента отражения и координат цветности из состава рабочего эталона над окном фотометрического блока (горит зеленым цветом) при первичной поверке. Нажать кнопку «СТАРТ» и снять 5 показаний индекса белизны меры №1.

• 8.3.1.4 Повторить пункт 8.3.1.3 для мер №№ 4, 8 из набора.

• 8.3.1.5 При проведении периодической поверки провести измерения индекса белизны по п.п. 8.3.1.1-8.3.1.3 для всех мер из набора мер белизны по ГПС «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска» (утверждена Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516).

• 8.3.1.6 Белизномеры считаются прошедшими операцию поверки, если диапазон измерений индекса белизны соответствует значениям от 45 до 90 %.

• 8.3.2.1 Обработку результатов наблюдений и определение пределов абсолютной погрешности измерения индекса белизны проводят в соответствии с требованиями ГОСТ Р 8.736-2011 при доверительной вероятности 0,95 и числе измерений п = 5.

За результат измерения индекса белизны И⁷,, %, принимают среднее арифметическое Wi, %, пяти результатов наблюдений для z-й меры.

• 8.3.2.2 Пределы допускаемой абсолютной погрешности измерений индекса белизны вычисляют по формуле (1):

А = Д_и, + 0

где Aw - абсолютная погрешность измерений индекса белизны мер, взятая из свидетельства о поверке набора мер из состава рабочего эталона. %;

0 - абсолютная погрешность, вносимая прибором. %, которая рассчитывается по формуле

(2)

где W/ - среднее измеренное значение индекса белизны z-й меры, %;

W_n - эталонное значение индекса белизны z-й меры, из свидетельства о поверке, %.

• 8.3.2.3 Белизномеры считаются прошедшими операцию поверки, если значение абсолютной погрешности измерения индекса белизны не превышает ±1 %.

• 9.1 Результаты измерений при поверке заносят в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 При положительных результатах поверки, белизномеры признается годными. На них выдаётся свидетельство о поверке установленной формы с указанием полученных в п. 8.4 фактических значений метрологических характеристик белизномеров и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и белизномеры допускают к эксплуатации.

• 9.3 Белизномеры. прошедший поверку с отрицательным результатом, признается непригодным, не допускаются к применению и на них выдается извещение о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.



  В.Р. Гаврилов

  Т.Б. Горшкова

Начальник отделения ФГУП «ВНИИОФИ»

Ведущий специалист ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ «А» (Обязательное) К методике поверки МП 011 .М4-19 «ГСП. Белизномеры лабораторные «БЛИК-РЗ». Методика поверки»

ПРОТОКОЛ

первичной / периодической поверки от «_______»_____________201__года

Средство измерений: Белизномеры лабораторные «БЛИК-РЗ»__________________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №__________________

Принадлежащее________________________________________________________

Поверено в соответствии с методикой поверки № МП 011.М4-19 «ГСИ. Белизномеры лабораторные «БЛИК-РЗ». Методика поверки», утвержденной ФГУП «ВНИИОФИ» 29 января 2019 г._______________________________________________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %, не более

• - атмосферное давление, мм рт.ст.

Внешний осмотр_______________________________________________________

Опробовани е____________________________________________________________

Получены результаты поверки метрологических характеристик:

Средство измерений пригнать пригодным (или непригодным) для применения

И с п о л н ите л и:___________________________________________________________

подписи, ФИО, должность

7
