Методика поверки «Модули приемовычислительные серии ВЕКТОР-СС» (КБРД.468261.006МП)

УТВЕРЖДАЮ

Генеральный директор

Инструкция

КБРД.468261.006МП

г. Москва

2018 г.

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической поверок модулей приемовычислительных ВЕКТОР-СС (в дальнейшем - модули ВЕКТОР-СС) модификаций ВЕКТОР-СС-РС1е-05, ВЕКТОР-СС-РС1е-5, ВЕКТОР-СС-РС1е-25, ВЕКТОР-СС-250.

Интервал между поверками модулей ВЕКТОР-СС два года.

• 1.1 При первичной и периодической поверке должны выполняться операции, указанные в таблице 1.

Таблица 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

Таблица 2

• 2.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• •  температура окружающего воздуха, °C..............................................от 15 до 25;

• •  относительная влажность воздуха, %................................................................от 45 до 80;

• •   атмосферное давление, кПа (мм рт.ст.)........................т 84 до 106,7 (от 630 до 800).

• 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы в среде Windows и изучившие эксплуатационную документацию ВЕКТОР-СС и средств поверки.

• 4.1 Корпуса средств поверки должны быть заземлены.

• 4.2 При включенном питании запрещается монтаж и демонтаж оборудования, подключение и отключение соединительных кабелей.

6 Подготовка к проведению поверки. Внешний осмотр. Опробование.

• 6.1 На поверку представляют модули ВЕКТОР-СС полностью укомплектованные в соответствии с ЭД, за исключением ЗИП. При периодической поверке представляют дополнительно свидетельство о предыдущей поверке.

• 6.2 Во время подготовки к поверке поверитель знакомится с нормативной документацией на модуль ВЕКТОР-СС подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 6.3 Поверитель подготавливает модуль ВЕКТОР-СС к испытаниям:

• • в модификациях BEKTOP-CC-PCIe-05, ВЕКТОР-СС-РС1е-5, ВЕКТОР-СС-РС1е-25:

• - подать питание на разъём XSS2 с внешнего блока питания 12В, 1А с использованием кабеля питания (КП) из комплекта модуля,

• - вывести сигнал 1Гц ШВ подключением кабеля поверочного 1 (КП1) (из комплекта модуля) к разъёму ХР5 на модуле,

• • в модификации ВЕКТОР-СС-250:

• - подать питание на разъём USB с ПК с использованием кабеля USB из комплекта модуля,

• - вывести сигнал 1Гц ШВ подключением кабеля поверочного 2 (КП2) (из комплекта модуля) к разъёму XS1 на модуле в соответствии с руководством по эксплуатации.

• 6.4 Перед проведением поверки необходимо провести следующие подготовительные работы:

• • - провести внешний осмотр на предмет отсутствия повреждений модуля ВЕКТОР-СС, ос-

  					КБРД.468261.006МП	Лист
  						3
  Изм	Лист	№ докум	Подл	Дата

циллографа TDS 3052С, стандарта частоты рубидиевого 41-2010;

• • - проверить срок действия свидетельства о поверке на средства поверки;

• • - обеспечить установление режима в стандарте частоты рубидиевом 41-2010 в течение не

менее 24 часов;

• • модуль ВЕКТОР-СС должен быть прогрет и синхронизироваться от ГНСС не менее 3 ча

сов.

• 6.5 Опробование.

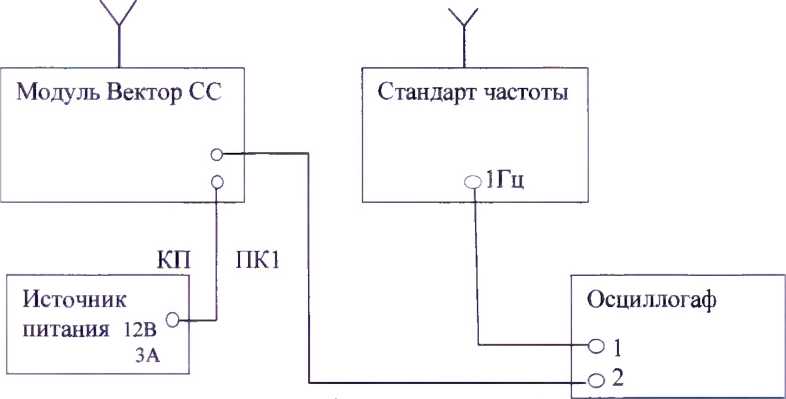

• 6.5.1 Собрать схему в соответствии с рисунком 1.



Рисунок 1

• 6.5.2 В осциллографе установить:

• -  наблюдение сигнала, поступающего на вход 2,

• -  сопротивление входа 2 равным 1 Мом,

запуск горизонтальной развёртки от фронта сигнала, поступающего на вход 2,

• -  горизонтальную развёртку 200 мс/клетку,

• -  чувствительность входа - 1 В/клетку,

• -  регулировкой уровня запуска обеспечить наблюдение импульсов на экране осциллографа.

• 6.5.3 Результат опробования считать успешным, если на экране осциллографа наблюдаются импульсы.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 Выполнить п. 6.1,6.2, настроить развёртку осциллографа удобно для измерений параметров импульсов. Это импульсы сигнала 1Гц ШВ.

• 7.1.2 Измерить длительность, амплитуду, длительность фронта импульсов.

• 7.1.3 Считать результаты испытания положительными, если:

• - длительность импульсов не более 100 мс,

• - амплитуда импульсов не менее ЗВ,

• - длительность фронта импульсов не более 50 нс.

• 7.2.1 Собрать схему в соответствии с рисунком 1.

• 7.2.2 Установить в осциллографе:

• -  наблюдение сигналов, поступающих на входы 1 и 2,

• -  сопротивление входов 1 и 2 равным 1 МОм,

  					КБРД.468261.006МП	Лист
  						4
  Изм	Лист	№ докум	Подл	Дата

• -  запуск горизонтальной развёртки от фронта сигнала, поступающего на вход 1, горизонтальную развёртку 200 нс/клетку,

• -  чувствительность входов 1 и 2 - 2 В/клетку,

• -  регулировкой уровней отображения сигналов с входов 1 и 2 обеспечить удобное наблюдение импульсов на экране осциллографа.

• -  регулировкой уровня запуска (на сигнале с входа 1) обеспечить наблюдение импульсов на экране осциллографа.

• 7.2.3 Наблюдать и измерять смещение фронта импульса с входа 2 относительно фронта импульса с входа 1 осциллографа.

• 7.2.4 Считать результаты испытания положительными, если величина смещения не превысит 0,25 мкс.

• 7.3.1 Собрать схему в соответствии с рисунком 1.

• 7.3.2 Установить в осциллографе:

• -  наблюдение сигналов, поступающих на входы 1 и 2,

• -  сопротивление входов 1 и 2 - 1 МОм,

• -  запуск горизонтальной развёртки от фронта сигнала, поступающего на вход 1,

• -  горизонтальную развёртку 200 нс/клетку,

• -  чувствительность входов 1 и 2 - 2 В/клетку,

• -  регулировкой уровней отображения сигналов с входов 1 и 2 обеспечить удобное наблюдение импульсов на экране осциллографа.

• -  регулировкой уровня запуска (на сигнале с входа 1) обеспечить наблюдение импульсов на экране осциллографа.

• 7.3.3 После синхронизации от ГНСС стандарта частоты в течение не менее 24 часов, а модуля ВЕКТОР-СС не менее 3 часов отключить антенну от модуля ВЕКТОР-СС. Наблюдать и измерять в течение 2-х часов с периодичностью 10 минут смещение фронта импульса с входа 2 (1 Гц ШВ) относительно фронта импульса с входа 1 осциллографа (1 Гц стандарта частоты).

• 7.3.4 Считать результаты испытания положительными, если величина смещения не превысит указанной в таблице 2:

Таблица 2

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 При поверке вести протокол произвольной формы.

• 7.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки анализаторы к применению не допускаются и на них выдается извещение о непригодности с указанием причин забракования.

Начальник испытательной лаборатории ООО «КИА»                   Б. П. Алексеев
