АППАРАТУРА М116М

Методика поверки

МП-206-002-2016

4 р £>4441-16

СОГЛАСОВАНО

Руководитель сектора разработок

магнитометрических средств специального назначения

ФГУП "ВНИИМ им. Д.И. Менделеева"

_______‘          - В.И. Шеремет

________________________2016г.

2016

СОДЕРЖАНИЕ

Приложение А Форма протокола поверки

Приложение Б Ссылочные нормативные документы

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

Изм

Лист

№ докум.

Подпх

Дата

Разраб.

Гидаспов

Проверил

Хасиев

— '

Н.контр.

Синицына '

7

Утв.

Шеремет

МП-206-002-2016

Аппаратура М116М

Методика поверки

Литера

Лист

Листов

2

20

ФГУП "ВНИИМ им. д.и.

Менделеева"

Настоящая методика поверки (МП), в дальнейшем Методика, распространяется на аппаратуру Ml 16М Хд1.420.059-01.

Методика устанавливает объем, порядок, методы и средства первичной и периодической поверки аппаратуры М116М.

Интервал между поверками- 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны проводиться операции, указанные в

таблице 1.1.

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Проведение операций при

первичной поверке

периодической поверке

1. Внешний осмотр

7.1

+

+

2. Опробование

7.2

+

+

3. Определение постоянной меры переменного магнитного момента М116М-2 на частотах 50 Гц и 400 Гц

7.3

+

+

4.Определение диапазона воспроизведения значений переменного магнитного момента на частотах 50 Гц и 400 Гц

7.4

+

+

5. Определение основной относительной погрешности при воспроизведении переменного магнитного момента на частотах 50 Гц и 400 Гц

7.4

+

+

1.2 При несоответствии характеристик поверяемой аппаратуры М116М

установленным требованиям по любому

из пунктов таблицы 1.1 поверка прекра-

щается и последующие операции не проводятся, за исключением оформления результатов по п.8.3 настоящей методики.

Изм.

Лист

№ до кум.

Подп.

Дата

Лист

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны использоваться средства поверки в

соответствии с таблицей 2.1.

Таблица 2.1

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

Наименование и тип основного или вспомогательного средства поверки, обозначе-

пункта

ние нормативного докумен- тт

J     Назначение

Примечание

мето ди-

та, регламентирующего тех-

ки

нические и метрологические характеристики средств поверки

Основные средства поверки

3.1

Гигрометр                Измерение

Диапазон измерений относи-

7.2

психрометрический ВИТ-1 температу-

тельной     влажности     от

7.3

ры и влаж-

20 до 90 %, пределы допускае-

7.4

ности воз-

мой основная абсолютная по-

духа

грешность измерений относительной влажности ± 7,0 %; диапазон измерений температуры от 0 до 25 °C, основная абсолютная погрешность измерений

температуры ± 0,2 °C.

3.1

Барометр-анероид М-110   Измерение

Диапазон измерения атмосфер-

7.2

атмосфер-

ного давления

7.3

ного давле-

от 5 до 790 мм рт. ст.,    предел

7.4

НИЯ

допустимой      погрешности

±2,5 мм рт. ст.

3.1

Вольтметр универсальный Измерение

Диапазон измерения перемен-

7.2

цифровой В7-72           переменно-

ного напряжения

7.3

го напря-

от 1 мВ до700 В;

7.4

жения

относительная погрешность ±(0,05-9) % в диапазоне частот

от 10 Гц до 1МГц

7.2

Государственный первич- Измерение

Диапазон магнитной индукции

7.3

ный эталон единиц магнит- переменно-

110’9- Г10‘3Тл;

7.4

ной индукции, магнитного го магнит-

СКО (0,02-1) %,

потока, магнитного момен- ного потока

частотный диапазон

та и градиента магнитной

от 0,1 Гц до 20000 Гц

Лист

МП-206-002-2016

№ пункта методики

  • 7.2

  • 7.3

  • 7.4

Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические и метрологические характеристики средств поверки индукции ГЭТ 12-2011 Частотомер 43-81

Назначение

Примечание

2.2 Вместо указанных

Измерение частоты

Диапазон измерений частот синусоидальных сигналов от 0,5 Гц до 200 МГц;

относительная погрешность по частоте не более ±2,7-10’5 %

в таблице 2.1 средств поверки допускается

применять другие средства поверки из "Федерального информационного фонда", обеспечивающие измерения соответствующих параметров с требуемой

Инв. № подл. Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

точностью.

2.3 При работе со средствами измерения (СИ) во всех случаях использовать провода и кабели из их комплектов.

3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

3.1 При проведении операций поверки должны соблюдаться условия в соответствии с таблицей 3.1.

Таблица 3.1

Параметр окружающей среды

Температура, °C

Относительная влажность воздуха при температуре 25 °C, %

Атмосферное давление, кПа (мм рт. ст.)

Напряжение сети переменного тока, В

Изм.

Лист

№ докум.

Подп.

Дата

Значение параметра

20±5

60±15

от 84 до 106,7 (от 630 до 800)

220,0±2,2

МП-206-002-2016

Лист

Примечания:

  • 1. Предельное отклонение частоты питающей сети и содержание гармоник поГОСТ 13109.

  • 2. Если поверяемая аппаратура Ml 16М находилась в климатических условиях, отличающихся от условий поверки, то перед включением необходимо выдержать ее в климатических условиях, оговоренных в таблице 3.1, не менее 4 ч.

  • 3. Мера магнитного момента аппаратуры при эксплуатации должна быть установлена на фундаменте либо на надежном немагнитном основании.

  • 4. Ферромагнитные массы (приборы, стеллажи и т.п.) должны быть удалены от меры на расстояние не менее 3 м.

  • 5. Уровень вариаций магнитного поля Земли и промышленных помех в диапазоне частот от 1 до 500 Гц не должен превышать 15 нТл.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

  • 4.1 Поверка должна проводиться лицом, аттестованным в качестве поверителя и являющегося представителем юридического лица, аккредитованного на право поверки.

5 ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ
  • 5.1 При проведении операций поверки должны быть соблюдены требования ГОСТ 12.2.007.0, "Правил технической эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором.

  • 5.2 Применяемые при работе стандартные СИ подлежат заземлению. Заземление проводить до включения СИ в электрическую сеть, отсоединение заземления проводить после отключения от сети.

  • 5.3 Технический персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III и должен быть ознакомлен с комплектом документации (КД) на аппаратуру М116М и эксплуатационными документами (ЭД) всех применяемых при испытаниях СИ.

    Изм.

    Лист

    Подп.

    Дата

    МП-206-002-2016

Лист

6 ПОДГОТОВКА К ПОВЕРКЕ

Инв. № подл. I Подп. и дата | Взам. инв. № I Инв. № дубл. I Подп. и дата

  • 6.1 Извлечь упакованные составные части аппаратуры М116М и комплект эксплуатационных документов из тары.

  • 6.2 Сверить заводские номера на составных частях аппаратуры М116М с номерами, указанными в Хд 1.420.059-01 ПС.

  • 6.3 Проверить наличие свидетельств (знаков поверки) о поверке Генератора ГЗ-109 и вольтметра В7-58/2, входящих в состав аппаратуры Ml 16М.

  • 6.4 Проверить наличие знаков поверки, а также действующих свидетельств (отметок) о поверке используемых средств поверки.

  • 6.5 Снять заглушки с разъемов составных частей аппаратуры М116М.

  • 6.6 Аппаратура М116М и применяемые СИ должны быть выдержаны не менее 4 ч в условиях, соответствующих п.3.1 настоящего документа.

  • 6.7 После внешнего осмотра и опробования по пп.7.1 и 7.2 аппаратуры М116М блоки аппаратуры должны быть соединены в соответствии со схемой электрической общей Хд 1.420.059-01 Э6 (Приложение 1 Руководства по эксплуатации (РЭ)). К пульту управления М116М-1 должны быть подсоединены вольтметр В7-58/2 и генератор ГЗ-109.

  • 6.8 При определении постоянной меры М116М-2, диапазона воспроизведения значений переменного магнитного момента (ММ) и основной погрешности аппаратуры М116М при воспроизведении переменного ММ мера магнитного момента М116М-2 устанавливается на подставке в геометрическом центре меры переменной магнитной индукции Государственного первичного эталона единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011. Продольные оси мер и их центры должны совпадать друг с другом. Контроль совпадения продольных осей мер производится визуально с помощью двух пар взаимно перпендикулярных нитей, укрепляемых на передней и задней катушках меры магнитной индукции (МИ) таким образом, чтобы перекрестия нитей совпадали с центром катушек. При контроле положения продольной оси меры магнитного момента М116М-2 перекрестия нитей должны

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    МП-206-002-2016

    Лист

совмещаться друг с другом и с осью и центром поверяемой меры ММ. Регулировка положения поверяемой меры момента производится с помощью немагнитных прокладок (дерево, текстолит).

Контроль совпадения центров мер производится аналогично. Нити укрепляются на боковых плоскостях эталонной меры, ось которых перпендикулярна продольной оси меры магнитного момента М116М-2 и совмещается визуально с маркой на боковой стороне меры магнитного момента Ml 16М - 2.

  • 6.9 При определении постоянной меры М116М-2, диапазона воспроизведения значений переменного ММ и основной погрешности аппаратуры М116М собирают схему поверки в соответствии с рис. 1. К обмотке эталонной меры ММ подключается вольтметр (мультиметр) В7-72.

    Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. №дубл. I Подп. и дата

    220 В, 50 Гц

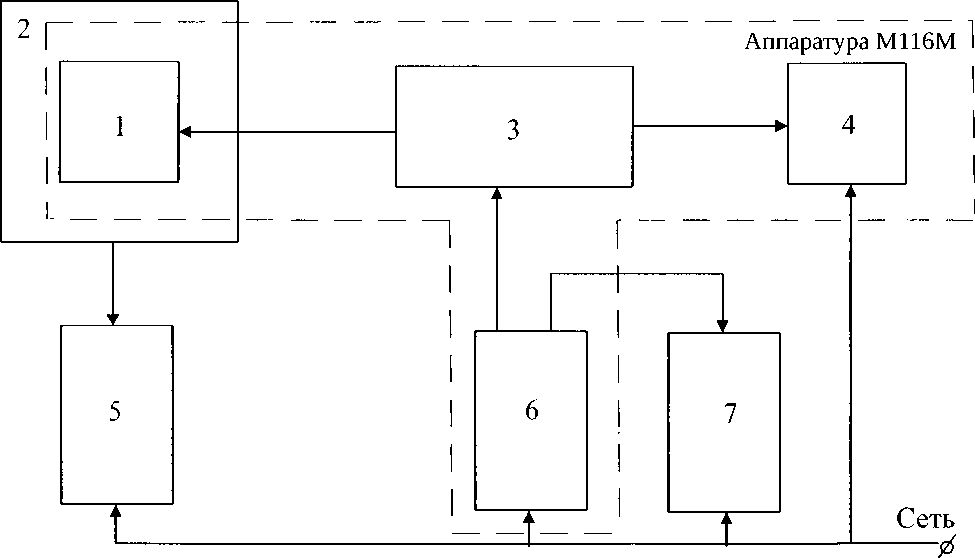

    Рис. 1 Схема поверки для определении постоянной меры Ml 16М-2, диапазона воспроизведения значений переменного магнитного момента и основной погрешности при воспроизведении переменного ММ аппаратуры Ml 16М

1 - мера магнитного момента аппаратуры М116М, поверяемая; 2 - эталонная мера МИ; 3 - пульт управления аппаратуры Ml 16М; 4 - вольтметр В7-58/2;

5 - вольтметр В7-72 (мультиметр), поверочный; 6 - генератор сигналов НЧ ГЗ-109; 7 - частотомер 43-81.

Изм.

Лист

№ докум.

Подп.

Дата

МП-206-002-2016

Лист

Инв. № подл. I Подп. и дата I Взам. инв. № | Инв. №дубл. I Подп. и дата

  • 6.10 Все средства поверки должны быть подготовлены к работе в соответствии с требованиями их РЭ.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

    • 7.1.1 При внешнем осмотре должно быть установлено:

  • - соответствие комплектности и маркировки аппаратуры М116М разделу 2 "Комплектность" паспорта;

  • - отсутствие механических повреждений, влияющих на работу аппаратуры Ml 16М (неисправность органов управления, крепежных винтов и пр.);

  • - отсутствие неудовлетворительного крепления разъемов;

  • - состояние лакокрасочного покрытия.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п.7.1.1, в противном случае аппаратура М116М бракуется и направляется в ремонт.

  • 7.2 Опробование.

    • 7.2.1 При опробовании проверить действие доступных без вскрытия аппаратуры М116М органов управления, контроля и регулирования, целостность кабелей аппаратуры М116М.

    • 7.2.2 Проверить целостность обмотки меры магнитного момента, убедившись с помощью вольтметра В7-58/2 в отсутствии обрыва между центральным контактом и корпусом соединителя меры.

    • 7.2.3 Соединить пульт управления аппаратуры М116М с мерой магнитного момента, генератором и вольтметром с помощью штатных кабелей в соответствии с руководством по эксплуатации Хд1.420.059 РЭ. При этом тумблеры включения всех приборов должны быть в положении "ОТКЛ". Переключатель "Ro6p" на пульте управления М116М-1 установить в положение 10 Ом.

      Изм.

      Лист

      Подп.

      Дата

      МП-206-002-2016

Лист

Инв. № подл. | Подп. и дата I Взам. инв. № I Инв. №дубл. I Подп. и дата

Установить на генераторе ГЗ-109 частоту 45 Гц. Включить генератор, вольтметр и пульт управления. По показаниям вольтметра В7-58/2 убедиться в наличии тока в цепи меры и возможности его регулировки изменением выходного напряжения генератора.

Установить переключатель "Ro6p" в положение 1 Ом и убедиться в возможности регулировки тока.

Проверку провести для частот 45, 50, 55 и 400 Гц.

  • 7.2.4 Результаты опробования считать положительными, если при регулировке значений выходного напряжения генератора изменяются показания вольтметра В7-58/2.

7.3 Определение постоянной меры Ksw переменного магнитного момента М116М-2 на частотах 50 Гц и 400 Гц

  • 7.3.1 Для определения постоянной меры должна быть собрана схема поверки согласно рис.1, а мера Ml 16М-2 установлена в центре эталонной меры в соответствии с п.6.8.

  • 7.3.2 Определение постоянной меры Ksw производится на частотах 45, 55 и 400 Гц.

  • 7.3.3 Для частоты 45 Гц с выхода "2" генератора ГЗ-109 (при нагрузке 50 Ом) в меру М116М-2 подается ток, сила которого измеряется по падению напряжения на одном их эталонных сопротивлений R в пульте М116М-1. Сила тока I устанавливается около 100 мА.

  • 7.3.4 Регистрируется напряжение Ur на пульте М116М-1, частота подаваемого тока и напряжение U на обмотке эталонной меры. Регистрация производится 5^6 раз с небольшим интервалом.

  • 7.3.5 Определяется значение воспроизведенного магнитного момента в серии измерений по формуле (1):

л, _ U

1 2nf-KB

где Mj - значение магнитного момента для каждого из "п" измерений, А м2; f - частота, Гц;

Изм.

Лист

№ до кум.

Подп.

Дата

МП-206-002-2016

Лист

U - напряжение на мере магнитной индукции, В;

Кв - постоянная меры магнитной индукции, Тл/А.

  • 7.3.6 Значения постоянной меры Kswj в серии измерений определяются по формуле (2):

M,-R

KSWl = -±- ,             (2)

U R

где UR - падения напряжения на эталонном сопротивлении, В;

R - эталонное сопротивление, Ом.

Значение постоянной меры K4$w для частоты 45 Гц определяется как среднее значение из "п" проведенных измерений.

  • 7.3.7 По методике пп. 7.3.3...7.3.6 определяется значение K5S5W для частоты 55 Гц.

Постоянная меры Ksw для частоты 50 Гц определяется по формуле (3):

ту-45    1^55

^50 _ 14 SW 14SW ^sw~ 2     ’

Инв. № подл. | Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

  • 7.3.8 Постоянная меры Ksw для частоты 400 Гц определяется по методике пп. 7.3.3...7.3.6 для установленной частоты 400 Гц.

  • 7.3.9 Результаты поверки считаются положительными, если постоянная меры переменного магнитного момента Ml 16М-2 на частоте 50 Гц равна 127,5 А м2 и на частоте 400 Гц равна 130,5 А м2.

7.4 Определение диапазона воспроизведения значений переменного магнитного момента на частотах 50 Гц и 400 Гц и определение основной относительной погрешности воспроизведения переменного магнитного момента на частотах 50 Гц и 400 Гц

  • 7.4.1 Произвести включение и подготовить к работе Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 согласно его ЭД.

  • 7.4.2 Подготовить к работе аппаратуру М116М. Все блоки аппаратуры М116М должны быть соединены в соответствии со схемой электрической общей

Лист

МП-206-002-2016 Хд1.420.059 Э6 (рис. 1) руководства по эксплуатации. К пульту управления Ml 16-1 должны быть подсоединены вольтметр В7-58/2 и генератор ГЗ-109.

  • 7.4.3 При определении диапазона воспроизведения значения переменного магнитного момента и определения основной относительной погрешности аппаратуры мера магнитного момента М116М-2 устанавливается на подставке в центре меры Государственного первичного эталона единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-011.

  • 7.4.4 Для определения диапазона воспроизведения значений магнитного момента включить генератор ГЗ-109 и вольтметр В7-58/2. Установить на пульте М116М-1 значение эталонного сопротивления R=10 Ом, а на генераторе нагрузку 5 Ом на выходе "2" при частоте 45 Гц и включить ток в мере тумблером на пульте. По показаниям вольтметра В7-58/2 убедиться в наличии тока и, регулируя выходное напряжение и нагрузку ГЗ-109, установить значение силы тока 1мах по формуле (4):

    Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

где I - сила тока в мере, А;

М - воспроизводимое значение магнитного момента, А м2;

Ksw - постоянная меры магнитного момента аппаратуры М116М.

Значение 1мах~0,1 А на частотах 45 и 55 Гц и 1мах~0,065 А на частоте 400 Гц контролируется по падению напряжения на эталонном сопротивлении с помощью вольтметра В 7-5 8/2.

Убедиться, что значение 1мах может быть установлено на частотах 50 Гц и 400 Гц.

Произвести плавное уменьшение тока в мере, следя за показаниями В7-58/2, и установить для момента Mmjn минимальное значение тока Imin ~0,003 А (0,03 В по В7-58/2). Убедиться в стабильности показаний вольтметра. Установку производить на частотах 45, 55 и 400 Гц.

МП-206-002-2016

Лист

  • 7.4.5 Операции по пункту п. 7.4.4 повторить, установив на пульте М116М-1 тумблер "Ro6p" в положение 10м.

  • 7.4.6 Результаты поверки считать положительными, если диапазон воспроизведения аппаратурой М116М значений переменного магнитного момента на частоте 50 Гц находится в пределах от 0,4 А-м2 до 12 А-м2 и на частоте 400 Гц в пределах от 0,4 А-м2 до 8 А-м2.

  • 7.4.7 Определение основной относительной погрешности при воспроизведении переменного магнитного момента производится для частот 50 Гц и 400 Гц.

На частоте 50 Гц определение ММ затруднено помехами, влияющими на стабильность показаний вольтметров, поэтому производится определение погрешности на частотах 45 и 55 Гц с осреднением полученных результатов.

  • 7.4.8 При определении основной погрешности в мере магнитного момента М116М-2 устанавливается ток I = (0,8-1,0)1мах.

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

Частота установленного тока контролируется частотомером.

Действительное значение силы тока I определяется по падению напряжения U на эталонном сопротивлении R с помощью вольтметра В7-58/2. Значение установленного магнитного момента МуСТ вычисляется по формуле(5):

(5)

где R - значение эталонного сопротивления;

Ksw - постоянная меры ММ для частоты 50 Гц и 400 Гц.

7.4.9 Одновременно с измерением тока I измеряется напряжение UB на

обмотке меры магнитной индукции с помощью вольтметра В7-72. Измерения для каждой частоты проводятся 10 раз. Регистрируются также показания частотомера.

7.4.10 Для каждого проведенного измерения на частоте f рассчитывается действительное значение М; по формуле (6) и определяется погрешность 5j его

воспроизведения по формуле (7):

М,.=

2nf-Ke

А-м2

(6)

где UB - показания вольтметра В7-72, В;

МП-206-002-2016

Лист

Изм. Лист

f - частота по частотомеру, Гц;

Кв - постоянная меры магнитной индукции, Тл/А.

_ М, Муст ‘ м

уст

,%

(7)

Основную относительную погрешность 8f0 для частот 45, 55 и 400 Гц

определяют по формулам:

-f 1 п ,

df=- 2 6 ,(п=10) п ■ л

(8)

8f=bf + 2,2 Sf,

(9)

(Ю)

где bf - среднее значение погрешности ряда измерений;

г

S - среднее квадратическое отклонение ряда измерений.

Инв. № подл. Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

С вероятностью 0,95 наибольшее возможное значение случайной составляющей погрешности принимается равным 2,2 S.

7.4.11 Основная относительная погрешность для частоты 50 Гц

определяется по формуле (11):

<5

50

О

(11)

7.4.12 Основная относительная погрешность на частотах 50 и 400 Гц не должна превышать ±5 %.

7.5 Генератор ГЗ-109 и вольтметр В7-58/2, входящие в состав аппаратуры М116М должны также проходить поверку один раз в год в соответствии с методиками поверки на эти СИ.

Лист

МП-206-002-2016

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

  • 8.1 Положительные результаты поверки аппаратуры М116М оформить

свидетельством о поверке в соответствии с Порядком проведения поверки средств измерений, утвержденным Приказом Минпромторга России №  1815 от

02 июля 2015 г..

  • 8.1.1 В свидетельство о поверке сделать запись следующего содержания:

«Настоящее свидетельство действительно только при наличии действующих свидетельств о поверке генератора ГЗ-109 зав. № 81764 и вольтметра В7-58/2 зав. № 09804, входящих в состав аппаратуры М116М».

  • 8.2 Результаты поверки заносят в протокол поверки по форме, приведенной в Приложении А.

  • 8.3 Если при проведении поверки обнаружено несоответствие какому-либо пункту методики поверки, то аппаратура М116М признается непригодной к применению, оттиск знака поверки гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности".

  • 8.4 Знак поверки наносится на переднюю панель пульта управления в виде голографической наклейки.

Изм.

Лист

№ докум.

Подп.

Дата

МП-206-002-2016

Лист

ПРИЛОЖЕНИЕ А. Форма протокола первичной/периодической поверки

(рекомендуемое)

ПРОТОКОЛ поверки №__________

Аппаратуры Ml 16М зав.№____

  • 1 Вид поверки.............................................................................................................

  • 2 Дата поверки............................................................................................................

  • 3 Условия поверки:

    • 3.1 Температура окружающего воздуха, °C.............................................................

    • 3.2 Относительная влажность воздуха, %...............................................................

    • 3.3 Атмосферное давление, мм рт. ст.......................................................................

  • 4 Эталоны, применяемые при поверке:

    Инв. № подл. Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

  • 5 Поверка проводится согласно документу "Аппаратура М116М. Методика поверки МП-206-002-2016".

  • 6 Результаты поверки:

    • 6.1 Внешний осмотр..................................................................................................

    • 6.2 Опробование.........................................................................................................

    • 6.3 Определение постоянной меры магнитного момента K5S°W =

      гл400 _

      Номер измерения, среднее

      Измеренное напряжение эталонной меры магнитной индукции, мВ

      Рассчитанное значение магнитного момента, А м2

      Измеренная сила тока в мере М116М-2, мА

      Рассчитанная постоянная меры KSw, м~

      f=45 Гц

      1

      5

      среднее

      f=55 Гц

      1

      5

      среднее

      Лист

      Изм.

      Лист

      № докум.

      Подп.

      Дата

      МП-206-002-2016

Номер

Измеренное напряжение

Рассчитанное зна-

Измеренная сила

Рассчитанная

измерения,

эталонной меры магнит-

чение магнитного

тока в мере

постоянная

среднее

ной индукции, мВ

момента, А м2

М116М-2, мА

меры KSw, м2

f=400 Гц

1

5

среднее

  • 6.4 Определение диапазона воспроизведения магнитного момента

    Частота,

    Гц

    Постоянная меры

    Ksw , м2

    Установленная сила тока I в мере

    М116М-2

    Воспроизводимый магнитный момент

    m=ksw-i

    минимальная, А

    максимальная, А

    минимальный, А м2

    максимальный, А м2

    50

    400

  • 6.5 Определение основной относительной погрешности

Результаты испытаний приведены в таблице:

измер.

Напряжение на эталонном сопротивлении R=1 Ом, U, мВ

Установленный магнитный момент Муст, А м2

Напряжение на выходе меры Ub, мВ

Измеренный магнитный момент

М| 5 А-м2

5

Основная погрешность 6 i , %

6

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

10

1

10

1

10

f=45 Гц; Ksw=

I

f=55 Гц; Ksw=

1'=400Гц; Ksw=

На основании данных таблицы определены:

Изм.

Лист

№ докум.

Подп.

Дата

МП-206-002-2016

Лист

Частота f, Гц

45

55

400

Средняя относительная погрешность серии измерений у , %

СКО серии SF , %

Относительная погрешность при доверительной вероятности 0,95, 6д , %

  • 6.6 Выводы..................................................................................................................

  • 7 Дата очередной поверки.........................................................................................

    Поверитель:

    Должность

    Дата

    Подпись

    Фамилия И.О.

    Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. №дубл. I Подп. и дата

    Изм.

    Лист

    № до кум.

    Подп.

    Дата

    МП-206-002-2016

    Лист

ПРИЛОЖЕНИЕ Б

Перечень документов, на которые даны ссылки в данной методике.

  • 1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

  • 2. ГОСТ 8.030-2013. ГСП. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.

  • 3. МИ 1654-87. Методические указания. Меры магнитного момента образцовые 2-го и 3-го разрядов и рабочие. Методика поверки.

Инв. № подл. I Подп. и дата | Взам. инв. № I Инв. № дубл. I Подп. и дата

Изм.

Лист

№ до кум.

Подп.

Дата

МП-206-002-2016

Лист

Изм.

Лист регистрации изменений

Номера листов (страниц)

Изме

ненных

Замененных

Новых

Аннулированных

Всего листов (страниц) в докум.

докум.

Входящий№ сопроводительного

документа

Подпись

Дата

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

МП-206-002-2016

Лист

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
