Методика поверки «Аппаратура геодезическая спутниковая ЮГ С-82» (МП АПМ 74-15)

А. С. Никитин

Проведение операций при

осмотр

УТВЕРЖДАЮ

^Генеральный директор (ЮО «Автощюгресс-М»

№№ пункта

Наименование операции

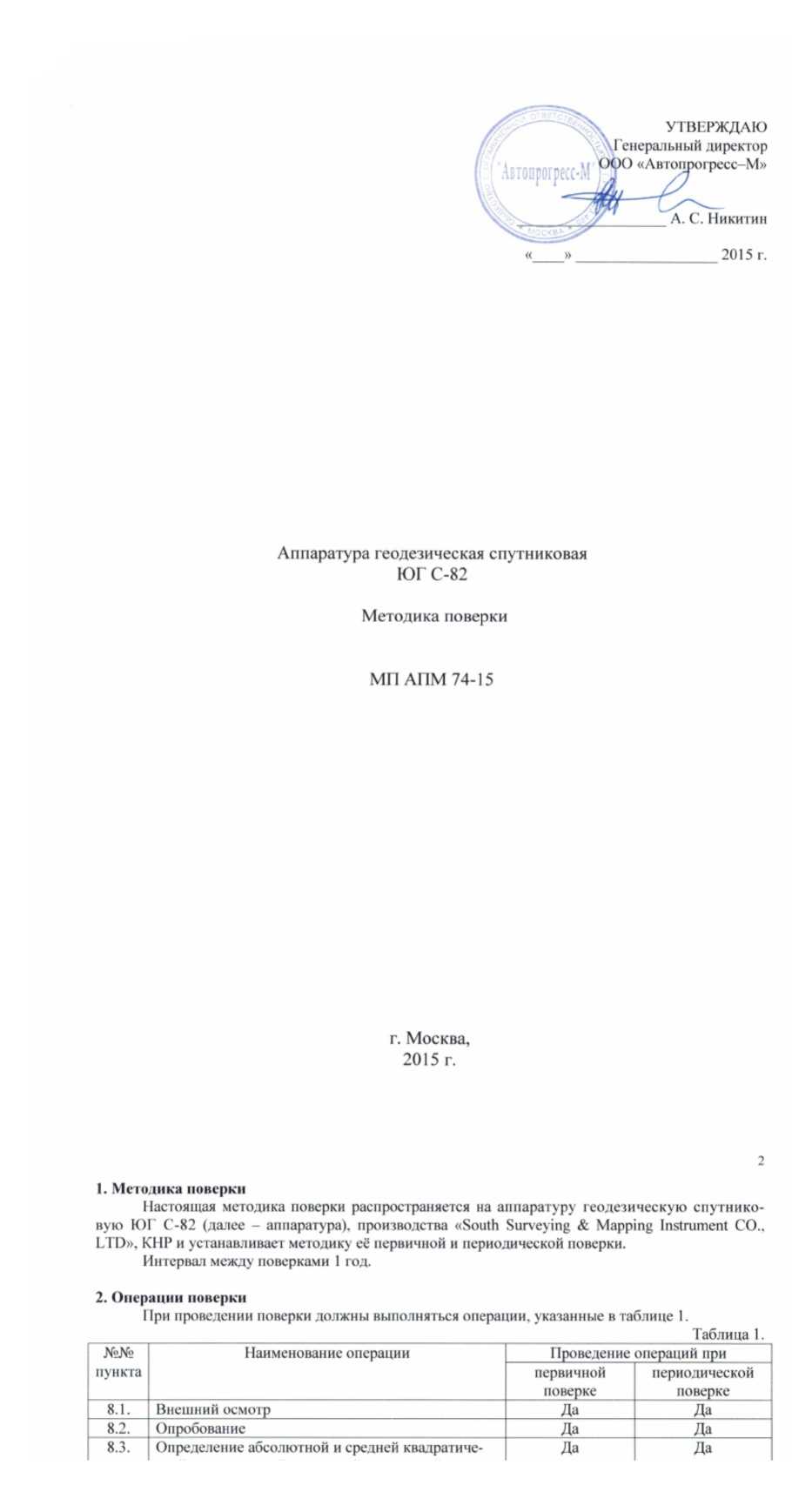

Аппаратура геодезическая спутниковая

ЮГ С-82

Методика поверки

МП АПМ 74-15

г. Москва, 2015 г.

8.1

Внешний

> ванне

Определение абсолютной и средней квадратиче-

I. Методика поверки

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую ЮГ С-82 (далее - аппаратура), производства «South Surveying & Mapping Instrument CO., LTD». КНР и устанавливает методику её первичной и периодической поверки.

Интервал между поверками 1 год.

2. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

                Таблица 1.

первичной поверке

периодической поверке

При проведении поверки должны применяться эталоны, приведённые в таблице 2.

Таблица 2.

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

К проведению поверки допускаются лица, изучившие эксплуатационные документы на аппаратуру, имеющие достаточные знания и опыт работы с ней.

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру, поверочное оборудование. правилам по технике безопасности, которые действуют на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., № 2/21).

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

• - температура окружающей среды, °C................................... (20±5)

• - относительная влажность воздуха.%.................................................... не более 80

• - атмосферное давление, кПа (мм рт.ст.).............................................84,0.. 106,7 (630..800)

• - изменение температуры окружающей среды во время измерений, °С/ч ....не более 2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков и порывов ветра.

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на средства поверки;

• - аппаратуру и средства поверки привес ти в рабочее состояние в соответствии с их эксплуатационной документацией;

• 8. Проведение поверки

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики аппаратуры;

• - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на аппаратуру.

При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры;

• - правильность взаимодействия с комплектом принадлежностей;

• - работоспособность всех функциональных режимов;

• - идентификационные данные программного обеспечения (далее - ПО) должны соответствовать данным, приведённым в таблице 3.

__Таблица 3.

Для идентификации ПО «HeziCode», установленного в приемник, необходимо включить приемник.

___Д____________ ________Л_______е________А___А______Z__________— .Л Z^ZIIZ_______1 .. А —___А____ П__________

пооключиться посреоством оеспровоонои связи /виртуальный сл./м-порт> к оекооеру. появится информация о загрузке. В появившемся диалоговом окне загрузчика отображается наименование и версия ПО.

Для идентификации ПО «GlStar», установленного на контроллер, необходимо перейти во вкладку «About». В появившемся окне программы отображается наименование и версия ПО.

Для идентификации ПО «InStar», установленного на ПК. необходимо перейти во вкладку «About». В появившемся диалоговом окне программы отображается наименование и версия ПО.

Абсолютная и средняя квадратическая погрешности измерений расстояний в режимах «Статика», «Быстрая статика» определяется измерением не менее двух линий линейного базиса, действительные длины которых расположены в диапазоне (0,1 - 3,0) км.

Установить образцы аппаратуры над центрами пунктов эталонного базиса, и привести спутниковые антенны образцов к горизонтальной плоскости. Измерить высоту установки аппаратуры над центрами пунктов с помощью рулетки.

Включить аппаратуру и настроить её на сбор данных (измерений) в соответствующем режиме измерений. согласно требованиям руководства по эксплуатации.

Убедиться в нормальном сс функционировании и отсутствии помех приему сигналов со спутников. При наличии помех устранить их.

Провести одновременные измерения на образцах аппаратуры при условиях, указанных в таблице 4. Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Выполнить обработку наблюдений с использованием штатного ПО к аппаратуре.

Абсолютная и средняя квадратическая погрешности измерений расстояний в режимах «Статика», «Быстрая статика» вычисляется по формуле:

Ац - значение абсолютной погрешности измерений расстояний, мм;

5₀₎  - эталонное (действительное) значение j-й линии, мм;

- измеренное значение j-й линии, мм;

Полученное значение А/, не должно превышать значений абсолютной погрешности и удвоенных значений средней квадратической погрешности, указанных в описании типа.

Абсолютная по1'решность измерений расстояний в режиме «Кинематика в реальном времени (RTK)» определяется не менее чем 10-и кратным измерением линии линейного базиса, действительная длина которой расположена в диапазоне (0,1 - 3.0) км.

Установить образцы аппаратуры над центрами пунктов эталонного базиса, и привести спутниковые антенны образцов к горизонтальной плоскости. Измерить высоту установки аппаратуры над центрами пунктов с помощью рулетки.

Включить аппаратуру и настроить её на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в нормальном ее функционировании и отсутствии помех приему сигналов со спутников. При наличии помех устранить их.

Провести одновременные измерения на образцах аппаратуры при условиях, указанных в таблице 4. Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Абсолютная погрешность измерений расстояний в режиме «Кинематика в реальном времени (RTK)» вычисляется по формуле:

^дг> =$_у-$о,.где

- значение абсолютной погрешности измерений расстояний, мм;

• - эталонное (действительное) значение j-й линии, мм;

• - измеренное значение j-й линии, мм;

За окончательный результат принять наибольшее из полученных значений Д,₍.

Средняя квадратическая погрешность измерений расстояний в режиме «Кинематика в реальном времени (RTK)» определяется по формуле:

mij - значение средней квадратической погрешности измерений расстояний, мм;

S_lt - эталонное (действительное) значение j-й линии, мм;

S. - измеренное значение j-й линии, мм;

п - количество измерений j-й линии.

Полученное значение Лгу не должно превышать значений абсолютной погрешности, указанных в описании типа.

Полученное значение т.уне должно превышать удвоенных значений средней квадратической погрешности, указанных в описании типа.

Абсолютная и средняя квадратическая погрешности измерений расстояний в режиме «Дифференциальные кодовые измерения (DGPS)» определяется не менее чем 10-и кратным измерением линии линейного базиса, действительная длина которой расположена в диапазоне (0,1 - 3,0) км.

Установить образцы аппаратуры над центрами пунктов эталонного базиса, и привести спутниковые антенны образцов к горизонтальной плоскости. Измерить высоту установки аппаратуры над центрами пунктов с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в режиме «Дифференциальные кодовые измерения (DGPS)» согласно требованиям руководства по эксплуатации.

Убедиться в нормальном ее функционировании и отсутствии помех приему сигналов со спутников. При наличии помех устранить их.

Провести одновременные измерения на образцах аппаратуры при условиях, указанных в таблице 4 Выключить аппаратуру, согласно требованиям руководства по эксплуатации

Выполнить обработку наблюдений по штатному ПО к аппаратуре.

Абсолютная погрешность измерений расстояний в режиме «Дифференциальные кодовые измерения (DGPS)» вычисляется по формуле;

Д_1; - значение абсолютной погрешности измерений расстояний, мм;

- эталонное (действительное) значение j-й линии, мм;

S.   - измеренное значение j-й линии, мм;

За окончательный результат принять наибольшее из полученных значений А, .

Средняя квадратическая погрешность измерений расстояний в режиме «Дифференциальные кодовые измерения (DGPS)» вычисляется по формуле:

тз) - значение средней квадратической погрешности измерений расстояний, мм;

S_{a (} - эталонное (действительное) значение j-й линии, мм;

1V,   - измеренное значение j-й линии, мм;

п - количество измерений j-й линии.

6 Полученное значение Д₃ не должно превышать значений абсолютной погрешности, указанных в описании типа.

Полученное значение mjj не должно превышать удвоенных значений средней квадратической погрешности, указанных в описании типа.

Таблица 4

J______________________________________________I______________________________________________________I

* - Поверка проводится при устойчивом закреплении аппаратуры над пунктами, открытом небосводе. отсутствии электромагнитных помех и многолучевого распространения сигналов спутников. а также при хорошей конфигурации спутниковых группировок.

• 9.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 8 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с допускаемыми значениями. Рекомендуемый образец протокола поверки приведен в Приложении.

• 9.2. При положительных результатах поверки аппаратура признается годной к применению, и на неё выдается свидетельство о поверке установленной формы с указанием фактических результатов определения метрологических характеристик. Знак поверки наносится на свидетельство о поверке в виде наклейки, и (или) оттиска поверительного клейма.

• 9.3. При отрицательных результатах поверки аппаратура признается непригодной к применению, и на нес выдается извещение о непригодности установленной формы с указанием основных причин.

Инженер ООО «Автопрогресс-М»                                  Скрипкина Т.А.

ПРИЛОЖЕНИЕ (Рекомендуемый образец протокола поверки)

ПРОТОКОЛ №

Внешний осмотр:

Опробование:

Результаты поверки в режиме «Статика»:

1 ZЗаявляемое требо-Заявляемое трс-                ^r „

I _                  I „                 I „                I -                   I иание улпоенной I

Результаты поверки в режиме «Быстрая статика»:

8

Средняя квадратическая noipeiUHocib измерений, в плане, мм - ...

Заявляемое требование удвоенной средней квадратической погрешности, в плане, мм - ...

Средняя квадратическая погрешность измерений, по высоте, мм - ...

Заявляемое требование удвоенной средней квадратической погрешности, по высоте, мм - ...

штаты испы тании в

«,

кодовые

I»:

Средняя квадратическая погрешность измерений, в плане, мм - ...

Заявляемое требование удвоенной средней квадратической погрешности, в плане, мм - ...

Средняя квадратическая погрешность измерений, по высоте, мм -...

Заявляемое требование удвоенной средней квадратической потрешности. по высоте, мм - ...
