Методика поверки «ГСОЕИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Уральский трубный завод"» (ЭПК947/12-1.МП с изменением №1)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора

Государственная система обеспечения единства измерений.

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Уральский трубный завод».

Методика поверки

ЭПК947/12-1.МП с изменением №1

Москва

2021

• 1 Общие положения

• 2 Перечень операций поверки средства измерений

• 3 Требования к условиям проведения поверки

• 4 Требования к специалистам, осуществляющим поверку

• 5 Метрологические и технические требования к средствам поверки

• 6 Требования (условия) по обеспечению безопасности проведения поверки 6

• 7 Внешний осмотр средства измерений

• 8 Подготовка к поверке и опробование средства измерений

• 9 Проверка программного обеспечения средства измерений

• 10 Определение метрологических характеристики средства измерений..........

• 11 Подтверждение соответствия средства измерений метрологическим 11

требованиям.....................................................................................

• 12 Оформление результатов поверки

(Измененная редакция, Изм. № 1)

Настоящая методика распространяется на измерительные каналы (далее - ИК) системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АНИС КУЭ) ОАО «Уральский трубный завод» (далее - АИИС КУЭ), предназначенной для измерения активной и реактивной электроэнергии, переданной и потребленной за установленные интервалы времени отдельными технологическими объектами ОАО «Уральский трубный завод», сбора, хранения, обработки и передачи полученной информации.

Перечень ИК и их метрологические характеристики приведены в формуляре (паспорт-формуляры) на АИИС КУЭ.

Поверке подлежит АИИС КУЭ с перечнем измерительных каналов (ИК), прошедших процедуру утверждения типа, и на которую распространяется свидетельство об утверждении типа (состав ИК должен соответствовать описанию типа на АИИС КУЭ).

Допускается проведение поверки АИИС КУЭ в части отдельных ИК, с обязательным указанием в приложении к свидетельству о поверке информации об объеме проведенной поверки.

Первичную поверку систем проводят после проведения испытаний АИИС КУЭ в целях утверждения типа. Допускается совмещение операций первичной поверки и операций, выполняемых при испытаниях типа.

Периодическую поверку системы выполняют в процессе эксплуатации АИИС КУЭ.

Средства измерений (измерительные компоненты) ИК АИИС КУЭ должны быть утвержденных типов, и поверяться в соответствии с интервалами между поверками, установленными при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки АИИС КУЭ, поверяется только этот компонент и поверка АИИС КУЭ не проводится. После поверки измерительного компонента и восстановления ИК выполняется проверка ИК в той его части и в том объеме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой измерительного компонента, не нарушили метрологических свойств ИК (схема соединения, коррекция времени и т.п.).

После ремонта АИИС КУЭ, аварий в энергосистеме, если эти события могли повлиять на метрологические характеристики ИК, а так же после замены средств измерений (измерительных компонентов), входящих в их состав, проводится внеочередная поверка АИИС КУЭ в объеме первичной поверки. Допускается проводить поверку только тех ИК, которые подверглись указанным выше воздействиям. Во всех указанных случаях оформляется технический акт о внесенных изменениях. Технический акт хранится совместно со свидетельством о поверке, как неотъемлемая часть эксплуатационных документов на АИИС КУЭ.

Интервал между поверками - 4 года.

Раздел 1 (Измененная редакция, Изм. № 1)

• 2 Перечень операций поверки средства измерений

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Раздел 2 (Измененная редакция, Изм. № 1)

Условия поверки АИИС КУЭ должны соответствовать условиям ее эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

Раздел 3 (Измененная редакция, Изм. № 1)

• 4.1 К проведению поверки АИИС КУЭ допускают поверителей, изучивших настоящую методику поверки и руководство по эксплуатации на АИИС КУЭ, имеющих соответствующее образование и стаж работы по данному виду измерений не менее 1 года.

• 4.2 Измерение вторичной нагрузки измерительных трансформаторов тока, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3196-2018 «Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV, второй -удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже III.

• 4.3  Измерение вторичной нагрузки измерительных трансформаторов напряжения, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV, второй - удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже III.

• 4.4 Измерение потерь напряжения в линии соединения счетчика с измерительным трансформатором напряжения, входящими в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV, второй - удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже III.

Раздел 4 (Измененная редакция, Изм. № 1)

При проведении поверки применяют средства измерений в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а также приведенные в таблице 2.

Таблица 2 - Средства поверки

• 1. Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

• 2. Все средства измерений, применяемые при поверке, должны быть утвержденного типа и зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений, а также иметь действующие свидетельства о поверке.

Раздел 5 (Изменённая редакция, Изм. № 1)

• 6.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, Правилами по охране труда при эксплуатации электроустановок (утв. приказом Минтруда России от 15.12.2020 № 903н), а также требования безопасности на средства поверки, поверяемые трансформаторы и счетчики, изложенные в их руководствах по эксплуатации.

• 6.2 Эталонные средства измерений, вспомогательные средства поверки и оборудование должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.2.007.3, ГОСТ 12.2.007.7.

Раздел 6 (Изменённая редакция, Изм. № 1)

• 7.1 Проверяют целостность корпусов и отсутствие видимых повреждений измерительных компонентов, наличие поверительных пломб и клейм.

• 7.2 Проверяют отсутствие следов коррозии и нагрева в местах подключения проводных линий.

Раздел 7 (Изменённая редакция, Изм. № 1)

• 8.1 Для проведения поверки представляют следующую документацию:

• - Паспорт (формуляр или паспорт-формуляр) АИИС КУЭ;

• - описание типа АИИС КУЭ;

• - свидетельства о поверке измерительных компонентов, входящих в ИК, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

• - паспорта-протоколы на ИК;

• - рабочие журналы АИИС КУЭ с данными по климатическим и иным условиям эксплуатации за межповерочный интервал (только при периодической поверке).

• 8.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - проводят технические и организационные мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

• - средства поверки выдерживают в условиях и в течение времени, установленных в НТД на средства поверки;

• - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 8.3.1 Проверяют наличие и сохранность пломб на счетчике и испытательной коробке. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения счетчика к цепям тока и напряжения, в частности, правильность чередования фаз. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения счетчиков к цепям тока и напряжения (соответствие схем подключения - схемам, приведенным в паспорте на счетчик). Проверяют последовательность чередования фаз. При проверке последовательности чередования фаз действуют в соответствии с указаниями, изложенными в руководстве по его эксплуатации.

• 8.3.2 Проверяют работу всех сегментов индикаторов, отсутствие кодов ошибок или предупреждений, прокрутку параметров в заданной последовательности.

• 8.3.3 Проверяют работоспособность оптического порта счетчика с помощью переносного компьютера. Преобразователь подключают к любому последовательному порту переносного компьютера. Опрашивают счетчик по установленному соединению. Опрос счетчика считается успешным, если получен отчет, содержащий данные, зарегистрированные счетчиком.

• 8.3.4 Проверяют соответствие индикации даты в счетчике календарной дате (число, месяц, год). Проверку осуществляют визуально или с помощью переносного компьютера через оптопорт.

• 8.4.1  Проверяют защиту программного обеспечения на ЭВМ АИИС КУЭ от несанкционированного доступа. Для этого запускают на выполнение программу сбора данных и в поле «пароль» вводят неправильный код. Проверку считают успешной, если при вводе неправильного пароля программа не разрешает продолжать работу.

• 8.4.2 Проверяют работу аппаратных ключей. Выключают компьютер и снимают аппаратную защиту (отсоединяют ключ от порта компьютера). Включают компьютер, загружают операционную систему и запускают программу. Проверку считают успешной, если получено сообщение об отсутствии «ключа защиты».

• 8.4.3 Проводят опрос текущих показаний всех счетчиков электроэнергии.

• 8.4.4  Проверяют глубину хранения измерительной информации в центральных компьютерах (серверах) АИИС КУЭ.

• 8.4.5 Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на УСПД. При отсутствии или нарушении пломб проверяют правильность подсоединения УСПД.

• 8.4.6  Проверяют правильность функционирования УСПД в соответствии с его эксплуатационной документацией с помощью тестового программного обеспечения, поставляемого в комплекте УСПД. Проверка считается успешной, если все подсоединенные к УСПД счетчики опрошены и сообщения об ошибках отсутствуют.

• 8.4.7 Проверяют программную защиту УСПД от несанкционированного доступа в соответствии с эксплуатационным документом на УСПД.

• 8.4.8 Проверяют правильность значений коэффициентов трансформации измерительных трансформаторов, если предусмотрено их хранение в памяти процессора УСПД.

• 8.5.1 Проверка функционирования мультиплексоров.

Проверяют функционирование мультиплексоров с помощью переносного компьютера, подключенного к мультиплексору (группе мультиплексора) через кабель RS232, и специальной программы. Мультиплексор (группа мультиплексоров) считают работоспособным, если все счетчики, подключенные к данному мультиплексору (группе), были опрошены.

• 8.5.2 Проверка функционирования модемов.

Проверяют функционирование модемов, используя коммуникационные возможности специальных программ. Модемы считаются исправными в составе комплекса, если были установлены коммутируемые соединения и по установленным соединениям успешно прошел опрос счетчиков.

Допускается автономная проверка модемов с использованием тестового программного обеспечения.

• 8.5.3 Проверка функционирования адаптеров интерфейса.

Подключают к адаптерам переносной компьютер с ПО, используя кабель RS232. Проверка считается успешной, если удалось опросить все счетчики, подключенные к данному адаптеру.

Операция проверки отсутствия ошибок информационного обмена предусматривает экспериментальное подтверждение идентичности числовой измерительной информации в счетчиках электрической энергии (исходная информация), и памяти центрального сервера.

В момент проверки все технические средства, входящие в проверяемый ИК, должны быть включены.

• 8.6.1 На центральном компьютере (сервере) системы распечатывают значения активной и реактивной электрической энергии, зарегистрированные с 30-ти минутным интервалом за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому 30-ти минутному интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

• 8.6.2 Распечатывают журнал событий счетчика отмечают моменты нарушения связи между измерительными компонентами системы. Проверяют сохранность измерительной информации в памяти в памяти счетчика электрической энергии и центральном сервере системы и центральном сервере системы на тех интервалах времени, в течение которого была нарушена связь.

• 8.6.3 Распечатывают на центральном компьютере (сервере) профиль нагрузки за полные сутки, предшествующие дню поверки. Используя переносной компьютер, считывают через оптопорт профиль нагрузки за те же сутки, хранящийся в памяти счетчика. Различие значений активной (реактивной) мощности, хранящейся в памяти счетчика (с учетом коэффициентов трансформации измерительных трансформаторов) и базе данных центрального сервера не должно превышать двух единиц младшего разряда учтенного значения.

• 8.6.4 Рекомендуется вместе с проверкой по п. 8.6.3 сличать показания счетчика по активной и реактивной электрической энергии строго в конце получаса (часа) и сравнивать с данными, зарегистрированными в центральном компьютере (сервере) системы для того же момента времени. Для этого визуально или с помощью переносного компьютера через оптопорт считывают показания счетчика по активной и реактивной электрической энергии и сравнивают эти данные (с учетом коэффициентов трансформации измерительных трансформаторов), с показаниями, зарегистрированными в центральном компьютере (сервере) системы. Расхождение не должно превышать две единицы младшего разряда.

Раздел 8 (Изменённая редакция, Изм. № 1)

• 9.1  Проводится проверка соответствия заявленных идентификационных данных программного обеспечения (ПО), указанных в описании типа и эксплуатационной документации:

• -  наименование программного обеспечения; идентификационное наименование программного обеспечения; номер версии (идентификационный номер) программного обеспечения;

• 9.2 Идентификация ПО СИ реализуется следующими методами:

• - с помощью ПО СИ или аппаратно-программных средств, разработанных организацией-разработчиком СИ (ПО СИ);

• - с использованием специальных протестированных (аттестованных, сертифицированных) аппаратно-программных средств и/или протестированного (аттестованного, сертифицированного) ПО.

• 9.3 Результаты проверки считают положительными, если идентификационное наименование ПО, номер версии (идентификационный номер) ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора не противоречат приведенным в описании типа на АИИС КУЭ.

Раздел 9(Изменённая редакция, Изм, Ns 1)

• 10 Определение метрологических характеристики средства измерений

• 10.1.1 Проверяют наличие и сохранность пломб поверительных и энергоснабжающих организаций на клеммных соединениях, имеющихся на линии связи TH со счетчиком. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения первичных и вторичных обмоток TH. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения первичных и вторичных обмоток TH.

• 10.1.2 При проверке мощности TH необходимо убедиться, что отклонение вторичного напряжения при нагруженной вторичной обмотке составляет не более ±10 % от Uhom-

Измеряют мощность нагрузки вторичных цепей TH, которая должна находиться в диапазоне, указанном в ГОСТ 1983-2001 и/или в описании типа средств измерений на конкретный тип TH.

Измерение мощности нагрузки вторичных цепей TH проводят в соответствии с МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации».

Примечания

• 1 Допускается измерение мощности нагрузки вторичных цепей TH не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для TH.

• 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам измерительных трансформаторов.

• 3 Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

• 10.2.1 Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения вторичных обмоток ТТ. При отсутствии таких документов проверяют правильность подключения вторичных обмоток ТТ.

• 10.2.2 Измеряют мощность нагрузки вторичных цепей ТТ, которая должна находиться в диапазоне, указанном в ГОСТ 7746-2001 и/или в описании типа средств измерений на конкретный тип ТТ.

Измерение мощности вторичной нагрузки ТТ проводят в соответствии с МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации».

Примечания

• 1 Допускается измерение мощности нагрузки вторичных цепей ТТ не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для ТТ.

• 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам ТТ.

• 3 Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

• 10.3.1 Измеряют падение напряжения и_л в проводной линии связи для каждой фазы в соответствии с МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации». Падение напряжения не должно превышать 0,25 % от номинального значения на вторичной обмотке TH.

Примечания

• 1 Допускается измерение падения напряжения в линии соединения счетчика с TH не проводить, если такие измерения проводились при составлении паспортов - протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт- протокол подтверждает выполнение указанного выше требования.

• 2 Допускается падение напряжения в линии соединения счетчика с TH определять расчетным путем, если известны параметры проводной линии связи и сила электрического тока, протекающего через линию связи.

• 3 Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

• 10.4.1 Смещение шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), определяется в следующем порядке:

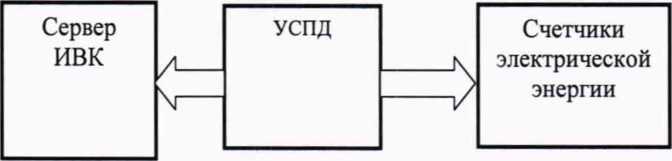

  Рисунок 1

Подключив блок коррекции времени ЭНКС-2 к УСПД, определяют пределы смещений шкалы времени УСПД относительно национальной шкалы времени UTC(SU).

По журналу событий УСПД, сервера ИВК и счетчиков определяют смещение шкал времени УСПД - сервер ИВК, УСПД - счетчики электрической энергии, при этом анализируется не менее 10 периодов коррекции времени счетчика и сервера ИВК. За результат принимается максимальное значение.

Смещение шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) определяется как результирующее значение величин: измеренного значения смещения шкалы времени УСПД относительно национальной шкалы времени UTC(SU) и смещение шкал времени УСПД - сервер ИВК, УСПД - счетчики электрической энергии.

• 10.4.2 Пределы смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC (SU) определяются по формулам:



(2)

(3)

где Дт_ивк - предельное смещение шкалы времени сервера ИВК относительно национальной шкалы времени UTC(SU), с;

Дг_ст- предельное смещение шкалы времени счетчика относительно сервера ИВК с;

а„- изменение хода часов счетчика с учетом предельных значений температур, указанных в рабочих условиях эксплуатации, с;

- период синхронизации счетчика, с.

Раздел 10 (Изменённая редакция, Изм. № 1)

• 11 Подтверждение соответствия средства измерений метрологическим требованиям

• 11.1.1 Проверяют наличие свидетельств о поверке и срок их действия для всех измерительных компонентов: измерительных трансформаторов тока и напряжения, счетчиков электрической энергии. При обнаружении просроченных свидетельств о поверке измерительных компонентов дальнейшие операции по поверке ИК, в который они входят, выполняют после поверки этих измерительных компонентов.

Допускается при обнаружении просроченных свидетельств о поверке измерительных компонентов ИК проводить их поверку на месте эксплуатации в процессе поверки АИИС КУЭ.

Измерительные компоненты поверяются по методикам поверки, утвержденным при утверждении их типа.

• 11.1.2 Проверяют правильность расположения измерительных компонентов, правильность схем подключения измерительных трансформаторов тока (ТТ) и измерительных трансформаторов напряжения (TH) к счетчикам электрической энергии; правильность прокладки проводных линий связи по проектной документации на АИИС КУЭ.

• 11.1.3  Проверяют соответствие типов фактически используемых измерительных компонентов типам, указанным в описании типа АИИС КУЭ и/или паспорте (формуляре).

• 11.1.4  В случае выявления несоответствий по пунктам 11.1.1 - 11.1.3 поверку приостанавливают до устранения выявленных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.2 В случае выявления несоответствий по пунктам 7.1 - 7.2 поверку приостанавливают до устранения выявленных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.3 В случае выявления несоответствий по пунктам 8.3.1 - 8.3.4 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.4 В случае выявления несоответствий по пунктам 8.4.1-8.4.8 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.5 В случае выявления несоответствий по пунктам 8.5.1 - 8.5.5 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.6 В случае выявления несоответствий по пунктам 8.6.1 - 8.6.3 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.7 В случае выявления несоответствий по пунктам 9.1 - 9.3 АИИС КУЭ считается не прошедшей поверку и признается непригодной к применению.

• 11.8 При отклонении мощности нагрузки вторичной цепи TH от заданного значения, процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.9 При отклонении мощности нагрузки вторичных цепей ТТ от заданного значения, процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.10 При превышении значения падения напряжения в линии связи счетчика с измерительным трансформатором напряжения более ±0,25 % операции проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 11.11 В случае если значение смещения шкал времени компонентов СОЕВ относительно источника точного времени полученного по п. 10.4.1 и значения по п. 10.4.2 больше значения указанного в описании типа АИИС КУЭ в части неисправных ИК бракуется.

Раздел 11 (Изменённая редакция, Изм. № 1)

• 12.1 На основании положительных результатов подтверждения соответствия по пунктам разделов 7-11 выписывают свидетельство о поверке АИИС КУЭ по форме и содержанию, удовлетворяющее требованиям действующих нормативно-правовых актов. В приложении к свидетельству указывают перечень и состав ИК с указанием наименований, классов точности, типов в соответствии со свидетельствами об утверждении типа СИ, заводских номеров измерительных компонентов, входящих в состав каждого ИК (для счетчиков электрической энергии также указывается условное обозначение модификации и варианта исполнения в соответствии со свидетельством об утверждении типа СИ), прошедших поверку и пригодных к применению,. Знак поверки наносится на свидетельство о поверке путем нанесения оттиска поверительного клейма.

• 12.2 В случае, если отдельные ИК были забракованы по пунктам разделов 7-11, АИИС КУЭ признается непригодной к дальнейшей эксплуатации, в части ИК не прошедших с положительным результатом поверку и на нее выдают извещение о непригодности по форме и содержанию, удовлетворяющее требованиям действующих нормативно-правовых актов, с указанием причин непригодности. В приложении к извещению о непригодности указывают перечень и состав ИК с указанием наименований, типов в соответствии со свидетельствами об утверждении типа СИ, заводских номеров измерительных компонентов, входящих в состав каждого ИК (для счетчиков электрической энергии также указывается условное обозначение модификации и варианта исполнения в соответствии со свидетельством об утверждении типа СИ), не соответствующих метрологическим требованиям, установленным в описании типа.

• 12.3 Результаты первичной поверки АИИС КУЭ оформляются только после утверждения типа системы. Допускается при проведении испытаний в целях утверждения типа и опробовании методики поверки при их проведении одновременно оформлять результаты калибровки ИК и использовать их в дальнейшем при поверке АИИС КУЭ при условии выполнения требований постановления Правительства Российской Федерации от 02.04.2015 № 311.

• 12.4 В ходе поверки оформляется протокол поверки, отражающий выполнение процедур по пунктам разделов 7 - 11 и их результаты. Протокол поверки оформляют в произвольной форме.

• 12.5 Результаты поверки АИИС КУЭ подтверждаются в соответствии с частью 4 статьи 13 Федерального закона № 102-ФЗ сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. Раздел 12 (Изменённая редакция, Изм. № 1)

Приложения А и Б (удалено, Изм. № 1)

Разработал:

Начальник отдела ФГУП «ВНИИМС»

Вед. инженер ФГУП «ВНИИМС»

12
