УТВЕРЖДАЮ

Руководитель ГЦИ СИ

ФГУП «ВИДИМ им. Д, И. Менделеева»

ВОЛЬТМЕТРЫ ЩИТОВЫЕ ЦИФРОВЫЕ VLT DIGITAL

МЕТОДИКА ПОВЕРКИ

МП-2201 -0023-2011

Руководитель лаборатории ГЦИ СИ

ФГУП «ВНИИМ им. Д._И. Менделеева

В. И. Шевцов

Санкт-Петербург

2011

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ

Настоящая методика устанавливает методы и средства первичной и периодической поверки вольтметров щитовых цифровых Vi.Т DIGI TAL, (далее по гексту вольтметры) при выпуске из производства, находящихся в эксплуатации. после хранения и ремонта.

Межповерочный (межкалибровочный) интервал 5 лет.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункт а

Обязательность проведения операции при:

первичной поверке

после ремонта

эксплуатации и хранении

1

э

Л

4

5

Внешний осмотр

6.1

Да

Да

Да

Опробование

6.2

Да

Да

Да

Определение мет рологических

характерно гик

6.3

Да

Да

Да

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 Поверка вольтметров должна производиться с помощью средств поверки, перечисленных в 1аблицс2.

Таблица 2

Наименование

Тип СИ

Используемые основные технические характеристики СИ

Пункт методики

Примечание

Калибратор у нивереальный

114-7

Воен ро и з веде н и е пап ряже i i и я переменно!о тока до 750 В (0.1 1 11    10 к1 Ц) С OIHOCII 1СЛЫТОЙ

погрешностью 0.005  0.03 %.

6.3

Примечания

Допускается применение других средеiв поверки, основные характеристики которых не хуже приведенных в таблице 2.

  • 6.3 Определение метролог ических характеристик.

  • 6.3.1 Определение метролог ических характеристик вольтметров проводят методом прямых измерений с помощью калибратора универсального Н4-7 (далее по тексту - калибратор). Для этого соберите схему измерений, приведенную на рисунке 1.

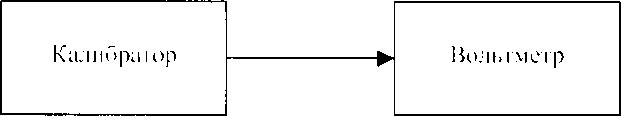

Рисунок 1. Схема измерений

  • 6.3.2  Регулируя выходное напряжение калибратора установите показания вольтметра в соответствии со значениями напряжений и частоты, приведенными в графах I и 2 таблицы 3.

  • 6.3.3 Показания выходного напряжения калибратора. отображаемые на его дисплее, занесите в графу 3 таблицы 3.

  • 6.3.4 Поверку вольтметров проводят на всех отметках, приведенных в графе 1 таблицы 3.

Габлица3

Измеряемое напряжение. В

Частота.

Гц

Показания прибора. В

11ри веден пая погрешность. (% от полной шкалы единица младшею разряда)

Доггу ст и.мые значения

Мин.

Макс.

1

э

.■)

4

5

6

25

50

21

29

50

50

46

54

100

50

96

104

200

50

0.5 - 1

196

204

300

50

296

304

500

50

496

504

600

50

596

604

  • 6.3.5 Результаты поверки считаются у довле т вори i ельными. если значения напряжений переменною электрического юка. полученные при измерениях с помощью вольтметров, не выходят за границы минимальных и максимальных допустимых значений, указанных в графах 5 и 6 габ.тицы 3.

7 ОФОРМЛЕНИЕ' РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки оформляют свидетельством о поверке установленной формы.

  • 7.2 В случае отрицательных результатов поверки на волгл метр выдают извещение о непригодности с указанием причин забраковки.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1  При поверке должны выполняться меры безопасности, указанные в руководствах (инструкциях) по эксплуатации поверяемого вольтметра и средств поверки.

  • 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1 При проведении поверки должны соблюдаться следующие нормальные

    условия:

    напряжение питания сети, В

    230 ±23

    частота сети, Гц

    50,0 ±0,5

    температура окружающего воздуха, °C

    +20 ± 5

    относительная влажность воздуха. %

    55 ±25

    атмосферное давление. кПа (мм. рт. ст.)

    100 ±4 (765 ±30)

  • 4.2 Вольтметры допускается поверять без демонтажа со щита или панели с использованием электрокоммутирующих элементов, не влияющих на метрологические характеристики приборов.

  • 4.3  Если перед началом поверки вольтметры находились в условиях, отличающихся от нормальных условий применения, то поверку следует начинать после выдержки их в нормальных условиях в течение суток.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

    • 5.2 Включить средства поверки и прогреть их в течение времени, указанного в их эксплуатационной документации.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

В результате поверки определяют действительные значения напряжения переменного электрического тока, получаемые при измерениях с помощью вольтметров.

  • 6.1 Внешний осмотр

    • 6.1.1 Внешний осмотр вольтметров предусматривает проверку:

  • - комплектности;

  • - отсутствия механических повреждений корпуса;

  • - состояния лакокрасочных покрытий.

  • 6.2 Опробование

    • 6.2.1  Опробование проводят после ознакомления с руководством по эксплуатации.

    • 6.2.2 При опробовании должно быть установлено надежное закрепление зажимов вольтметров, возможность подключения к электросети и включение прибора.

  • 6.3 Поверку вольтметров проводят методом прямых измерений с помощью калибратора универсального Н4-7 (далее по тексту - калибратор). Для этого соберите схему измерений, приведенную на рисунке 1.

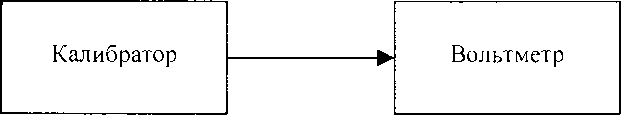

Рисунок 1. Схема измерений

  • 6.3.1  Регулируя выходное напряжение калибратора установите показания вольтметра в соответствии со значениями напряжений и частоты, приведенными в графах 1 и 2 таблицы 3.

  • 6.3.2 Показания выходного напряжения калибратора, отображаемые на его дисплее, занесите в графу 3 таблицы 3.

  • 6.3.3 Поверку вольтметров проводят на всех отметках, приведенных в графе 1 таблицы 3.

Таблица 3

Измеряемое напряжение, В

Частота,

Гц

Показания прибора, В

Приведенная погрешность, (% от полной шкалы + единица младшего разряда)

Допустимые значения

Мин.

Макс.

1

2

3

4

5

6

25

50

0,5 + 1

21

29

50

50

46

54

100

50

96

104

200

50

196

204

300

50

296

304

500

50

496

504

600

50

596

604

  • 6.3.4 Результаты поверки считаются удовлетворительными, если значения напряжений переменного электрического тока, полученные при измерениях с помощью вольтметров, не выходят за границы минимальных и максимальных допустимых значений, указанных в графах 5 и 6 таблицы 3.

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Результаты поверки оформляют свидетельством о поверке установленной формы.

    • 7.2 В случае отрицательных результатов поверки на вольтметр выдают извещение о непригодности с указанием причин забраковки.
