ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

ФГУП "ВНИИМС"

"1  ^4-    2016 г.

Государственная система обеспечения единства измерений

Уровнемеры радарные OPTIWAVE

Методика поверки

мп 2Р? - со1! ~

4.ь.6532>ЫЬ

МОСКВА

1. ВВЕДЕНИЕ
  • 1.1 Настоящий документ распространяется на уровнемеры радарные OPTIWAVE (далее уровнемеры), изготовленные Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), Самарская обл., Волжский р-н, массив «Жилой массив Стромилово», и устанавливает требования к методам и средствам их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 4 года.

2. ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции в соответствии с таблицей 1

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Подготовка к поверке

6

+

+

Внешний осмотр

7.1

+

+

Опробование

7.2

+

+

Определение метрологических характеристик

7.3

+

+

Оформление результатов поверки

8

+

+

3. СРЕДСТВА ПОВЕРКИ

  • 3.1 В зависимости от способа поверки рекомендуется выбирать следующие эталоны и испытательное оборудование, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.3.3

Установка эталонная поверочная уровнемерная 2-го разряда, ГОСТ 8.477-82. Допускаемая абсолютная погрешность ±1мм.

7.3.4.1

Рулетка измерительная, 2-й класс точности, ГОСТ 7502-98. Допускаемая абсолютная погрешность ±0,5 мм.

7.3.2

Дальномер Leica DISTO Х310 (рег.№ 50417-12). Допускаемая среднеквадратическая погрешность измерений

до 10 м ±1 мм, от 10 м до 30 м ±(1+0,1L) мм, более 30 м ±(1+0,1L) мм, где L - расстояние, м.

7.3

Калибратор токовой петли FLUKE 705 (рег.№ 29194-05). Диапазон (0-24 мА, Допускаемая абсолютная погрешность ±(0,0002 1 + 2 е.м.р.))

7.3

Источник постоянного тока. Напряжение: 24 В.

7.3.2

Отражатель (См. Приложение 1)

  • 3.2 Допускается использовать другие эталоны и вспомогательное оборудование, обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3.3  Допускается применять соотношение основных погрешностей эталонов и поверяемого уровнемера не более 1:2 при условии обработки результатов измерений по ГОСТ Р 8.736-2011.

  • 3.4  Все эталоны должны иметь действующие свидетельства о поверке и эксплуатационные документы.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны соблюдаться требования безопасности, определяемые:

правилами безопасности труда и пожарной безопасности, действующими на предприятии;

правилами безопасности при эксплуатации используемых эталонов, испытательного оборудования и поверяемого уровнемера, приведёнными в эксплуатационной документации.

  • 4.2 Монтаж электрических соединений должен проводиться в строгом соответствии с руководством по эксплуатации.

  • 4.3 К поверке должны допускаться лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей" и изучившие эксплуатационную документацию и настоящий документ.

5. УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки с демонтажем, в лаборатории должны соблюдаться следующие условия:

температура окружающего воздуха, °C                        20 ±5;

относительная влажность окружающего воздуха, %             от 30 до 80;

атмосферное давление, кПа                                  от 86 до 107;

вибрация, источники внешних магнитных и электрических полей должны отсутствовать.

  • 5.2 Периодическую поверку по п.7.3.2 и п.7.3.4 допускается проводить при условиях окружающей среды, соответствующих условиям эксплуатации.

  • 5.3 Поверка должна проводиться в диапазоне измерений, указанном в паспорте прибора.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки должны быть выполнены все необходимые подготовительные работы, указанные в эксплуатационной документации на поверяемые уровнемеры и средства измерений, участвующие в поверке.

  • 6.2 Уровнемер при необходимости должен быть настроен на соответствующий режим измерения (уровень/дистанция). При необходимости в преобразователь сигналов вносятся параметры среды, измеряемой при поверке. Последовательность настройки указана в руководстве по эксплуатации.

  • 6.3 Уровнемер должен быть подключен к источнику электрического питания. Параметры источника электрического питания указаны в руководстве по эксплуатации.

7. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие поверяемого уровнемера следующим требованиям:

  • - комплектность уровнемера должна соответствовать комплектности, указанной в эксплуатационной документации на уровнемер;

  • - маркировка должна соответствовать маркировке, указанной в эксплуатационной документации на уровнемер. Целостность заводских табличек на уровнемере не должна быть нарушена;

  • - контактные поверхности клемм должны быть чистые и не иметь следов коррозии;

  • - корпус преобразователя сигналов, приемо-передающего устройства и антенны не должны иметь механических повреждений, загрязнений, коррозии, влияющих на работоспособность уровнемера;

  • - окно для считывания показаний индикатора должно быть чистое и не иметь дефектов, препятствующих правильному считыванию показаний.

  • 7.2 Опробование

    • 7.2.1 Операция "Подтверждение соответствия программного обеспечения" должна в себя включать:

  • - определение идентификационного наименования программного обеспечения;

  • - определение номера версии (идентификационного номера) программного обеспечения.

После включения и загрузки уровнемера необходимо выбрать пункт меню "ID прибора" (в соответствии с руководством по эксплуатации). На экране должна отобразиться следующая информация: индикация заказного номера прибора, V-кода, сервисного номера, данные по сертификатам взрывозащиты, версии программного обеспечения процессора, сопроцессора и блока цифровой обработки сигналов.

Результат подтверждения соответствия ПО считают положительным, если полученные идентификационные данные ПО уровнемера (идентификационное наименование и номер версии (идентификационный номер) ПО соответствуют идентификационным данным, указанным в таблице 2.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

5200

6300

7300

Идентификационное наименование ПО

VF50R/SF50R

VF63R/SF63R

VF70R/SF70R

Номер версии (идентификационный номер) ПО

1.ХХ.ХХ

2.ХХ.ХХ.ХХ

2.ХХ.ХХ.ХХ

  • 7.2.2 Уровнемер опробуют путем изменения расстояния между базовой плоскостью прибора и отражающей поверхностью. Результат опробования считатют положительным, если при увеличении/уменыпении указанного расстояния соответствующим образом изменялись показания на дисплее прибора (в случае опробования уровнемера с дисплеем), на мониторе компьютера и на калибраторе токовой петли (в случае опробования уровнемера с токовым выходом).

  • 7.3 Определение метрологических характеристик

    • 7.3.1 Определение метрологических характеристик.

Значение абсолютной погрешности уровнемера Ду определяют по формуле

Ay=L - Ly

(1)

где

L - значение расстояния, измеренное эталонным средством измерений, мм; Ly- значение расстояния, измеренное поверяемым уровнемером, мм.

Относительная погрешность Зу вычисляется по формуле

5у =   * Ю0%

(2)

Значение расстояния Ly можно вычислить по значениям токовых сигналов по формуле

(3)

где

1У - значение токового сигнала, измеренное калибратором токовой петли, мА;

Lmax - верхний предел диапазона измерений, мм, при котором токовый сигнал ра-

Lmin - нижний предел диапазона измерений, мм, при котором токовый сигнал равен

При определении расстояния Ly по значениям токовых сигналов необходимо произвести настройку токовых сигналов по диапазону измерений, в соответствии с руководством по эксплуатации.

  • 7.3.2  Поверка с помощью отражателя. Поверка осуществляется методом сличения измеренного поверяемым уровнемером значения расстояния до отражателя с показаниями лазерного дальномера. Пример схемы поверки приведен в приложении 1.

Уровнемер и лазерный дальномер необходимо установить горизонтально, обеспечив общую базовую плоскость. Необходимо обеспечить перпендикулярность отражателя и оси приемо-передающего устройства, для уверенного приема сигнала. При поверке измеряется расстояние до отражателя, который устанавливают поочередно в трех или более произвольных точках, равномерно расположенных на дистанции, равной диапазону измерений. Измерения в каждой из точек необходимо проводить не менее двух раз.

Значения абсолютной или относительной погрешностей уровнемера определяются в соответствии с п. 7.3.1.

Уровнемер считают поверенным, если полученное при поверке наибольшее из значений абсолютной погрешности Ду или относительной погрешности Зу не превышает значения соответствующей погрешности, указанной в паспорте поверяемого уровнемера.

  • 7.3.3  Поверка с демонтажем на установке уровнемерной.

При поверке с демонтажем должна использоваться установка уровнемерная.

Уровнемер монтируют на установку и проводят не менее двух измерений дистанции до отражающей поверхности в двух или более точках, равномерно расположенных по диапазону измерений.

Значения абсолютной или относительной погрешностей уровнемера определяются в соответствии с п. 7.3.1.

Уровнемер считают поверенным, если полученное при поверке наибольшее из значений абсолютной погрешности Ду или относительной погрешности Sy не превышает значения соответствующей погрешности, указанной в паспорте поверяемого уровнемера.

  • 7.3.4  Поверка без демонтажа на месте эксплуатации.

При проведении измерений без демонтажа, перемешивающее устройство в резервуаре должно быть отключено.

  • 7.3.4.1 Поверка с помощью рулетки (только для резервуаров с жидкостью с максимальной глубиной 20м).

Поверка должна осуществляться методами сличений измеренного поверяемым уровнемером значения уровня жидкости с показаниями эталонной рулетки (измерительной ленты).

Поверку необходимо проводить при трех значениях уровня, установка которых позволяет технологическая система объекта, в которой применяется данный уровнемер.

После набора необходимого уровня (налив или слив) жидкость в резервуаре должна быть выдержана не менее 30 минут перед началом измерений.

Уровень жидкости в резервуаре измеряют рулеткой.

По показаниям уровнемера регистрируют значения уровня жидкости, затем медленно опускают рулетку до касания грузом дна резервуара. Рулетку поднимают вверх, не допуская смещения груза в стороны, чтобы избежать искажения линии смачивания.

Операцию повторяют два раза.

Если разность между значениями двух измерений уровня жидкости с помощью рулетки не более 1 мм, за значение уровня жидкости принимают их среднеарифметическое значение.

В противном случае измерения повторяют и за значение уровня жидкости принимают среднеарифметическое значение четырех измерений уровня жидкости с помощью рулетки.

Далее значения абсолютной или относительной погрешностей уровнемера определяются в соответствии с п. 7.3.1.

Уровнемер считают поверенным, если полученное при поверке наибольшее из значений абсолютной погрешности Ду или относительной погрешности 5У не превышает значения соответствующей погрешности, указанной в паспорте поверяемого уровнемера.

  • 7.3.4.2 Поверка по известным значениям уровней.

Проводится, если имеется возможность наполнения резервуара до известных значений уровней, которые определены конструкцией резервуара (например, по значениям "В" верхнего и "Н" нижнего уровней).

Проводят измерение по значениям "В" и "Н" уровней (последовательность произвольна) продукта в резервуаре и записывают в протокол значения уровней Ly показания уровнемера. Измерения проводят по два раза в каждой точке.

Значения абсолютной или относительной погрешностей уровнемера определяются в соответствии с п. 7.3.1, где:

Ly= , Lу - измеренные уровнемером значения известных уровней;

L = LH 5 LB - известные значения уровней.

Уровнемер считают поверенным, если полученное при поверке наибольшее из значений абсолютной погрешности Ду или относительной погрешности 5У не превышает значения соответствующей погрешности, указанной в паспорте поверяемого уровнемера..

  • 7.3.5 Заключение.

Уровнемер, поверенный в описанных условиях, считают пригодным для эксплуатации.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. Результаты поверки оформляют протоколом по форме, приведенной в приложении 2.

  • 8.2 Положительные результаты первичной поверки уровнемера оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.3 Положительные результаты периодической поверки уровнемера оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки или выдают свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.4 При отрицательных результатах поверки выписывается "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

    Б.А. Иполитов

Начальник отдела 208 ФГУП "ВНИИМС"

ПРИЛОЖЕНИЕ 1

(справочное)

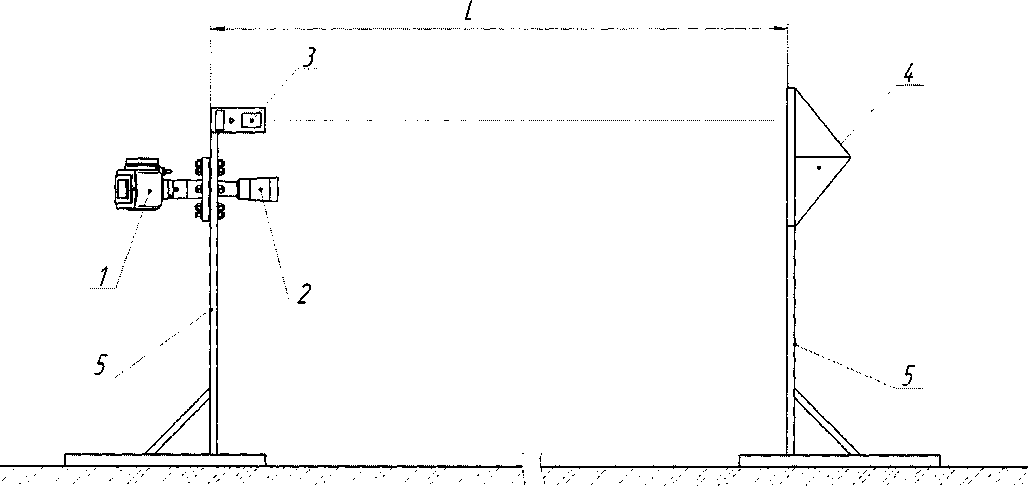

Схема поверки уровнемеров радарных OPTIWAVE при помощи отражателя
  • 1. Преобразователь сигналов

  • 2. Антенна

3.Эталонное средство измерения

  • 4. Отражатель

  • 5. Стойка

Дистанция поверки L рассчитывается исходя из следующих соотношений:

L = -I ■    L - -L •    1-1

ъ з итах>    L> ~ 3umaxi    ь ~ ьтах’

где Lmax - диапазон измерений.

ПРИЛОЖЕНИЕ 2

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ УРОВНЕМЕРА

№________

Уровнемер № ____________________________, тип _______________________________

Предприятие-изготовитель ________________________________________________________

Дата поверки ____________________________________________________________________

Прибор принадлежит_________________________________________________________

Пределы измерений _________________________________________________________

Погрешность__________________________________________________________________

СРЕДСТВО ПОВЕРКИ

Наименование средства поверки _______________________________

№ средства поверки __________________________________________

Верхний предел измерений ____________________________________

Погрешность ________________________________________________

Показания поверяемого уровнемера, мм

Показания средства поверки, мм

Погрешность поверяемого уровнемера, мм

Допускаемая погрешность, мм

Погрешность поверяемого уровнемера, %

Допускаемая погрешность, %

Погрешность

Заключение о пригодности

годен, не годен, указать причину

Поверитель ______________________________

фамилия, инициалы

подпись
