Методика поверки «Государственная система обеспечения единства измерений СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ СТАТИЧЕСКИЕ АО1 1А.М, АО118.М» (МАТР.411152.001-2020МП)

УТВЕРЖДАЮ

Заместитель директора по

Н.В. Иванникова

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ

СТАТИЧЕСКИЕ ADI 1 A.M, ADI 1S.M

Методика поверки

МАТР.411152.001-2020МП

2020 г

СОДЕРЖАНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

  • 7.2 Проверка электрической прочности изоляции

  • 7.3 Стартовый ток (чувствительность)

  • 7.4 Проверка отсутствия самохода

7.50пределение основной относительной погрешности счетчика

• 7.6 Проверка точности счетчиков только модификации (Р) с расширенными измерительными

возможностями

• 7.7 Проверка постоянной счетчиков и правильности работы устройства отображения

результатов измерений

• 7.8 Подтверждение соответствия ПО СИ

• 7.9 Определение погрешности хода часов

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

Настоящая методика поверки распространяется на счетчики электрической энергии однофазные статические AD11A.M, AD11S.M (далее - счетчики), изготовленные обществом с ограниченной ответственностью «Матрица», г. Балашиха Московской обл., и устанавливает методы и средства их первичной и периодической поверок.

Поверке подвергаются счетчики после выпуска из производства, ремонта и продолжительного (свыше шести месяцев) хранения, а также периодически в эксплуатации.

Интервал между поверками - 16 лет.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

^!) Операцию выполняют только для счетчиков исполнения Р с расширенными

измерительными возможностями

• 1.2 Допускается проведение первичной поверки счетчиков на основании выборки. При этом объем выборки счетчиков из партии, подвергаемых первичной поверке, определяется в соответствии с ГОСТ 24660-81 «Статистический приемочный контроль по альтернативному признаку на основе экономических показателей». План контроля и количества поверяемых измерителей в соответствии с ГОСТ 24660-81 приведены в Приложении Б.

• 1.3 Допускается на основании письменного заявления владельца СИ проведение периодической поверки счетчиков по сокращенной программе, выполняя пункты методики поверки: 7.1; 7.3, 7.4, 7.5, 7.7 - только для активной энергии в одном направлении - импорт; 7.8.

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки счетчиков должны применяться средства поверки, указанные в таблице 2.

• 2.2 Все средства измерений должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

• 2.3 Установка для поверки счетчиков электрической энергии должна обеспечивать развязку цепей тока и цепей напряжения испытуемых счетчиков.

• 2.4 Допускается проведение поверки счетчиков с применением эталонных СИ и вспомогательных средств поверки, не указанных в таблице, но обеспечивающих определение и контроль метрологических характеристик поверяемых изделий с требуемой точностью.

Таблица 2 - Средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 Поверку имеют право проводить лица, аттестованные Федеральным агентством по техническому регулированию и метрологии на право поверки счетчиков электрической энергии согласно действующим правилам.

• 3.2 К поверке счетчиков допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 4.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

• 4.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

5 УСЛОВИЯ ПОВЕРКИ

• 5.1 Порядок предоставления счетчиков на поверку должен соответствовать требованиям Приказа Минпромторга № 1815 от 02.07.15.

• 5.2 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (23± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа;

Поверочная установка должна обеспечивать следующие параметры:

• - напряжение измерительной сети: 230 В с отклонением не более ± 1%;

• - частота измерительной сети (50 ± 0,15) Гц;

• - форма кривой напряжений и токов в измерительной сети - синусоидальная с коэффициентом искажения не более 2 %;

• - отклонение напряжения от среднего значения не более ± 1 %;

• - отклонение тока от среднего значения не более ± 1 %.

6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

Перед проведением поверки необходимо выполнить следующие операции.

• 6.1 Внимательно ознакомиться с данной методикой поверки и пунктами руководства по эксплуатации, на которые даны ссылки в данной методике поверки.

• 6.2 Получить программное обеспечение «COSEM client». Установить его на компьютере. Получить программное обеспечение «Поверка Времени Утилита».

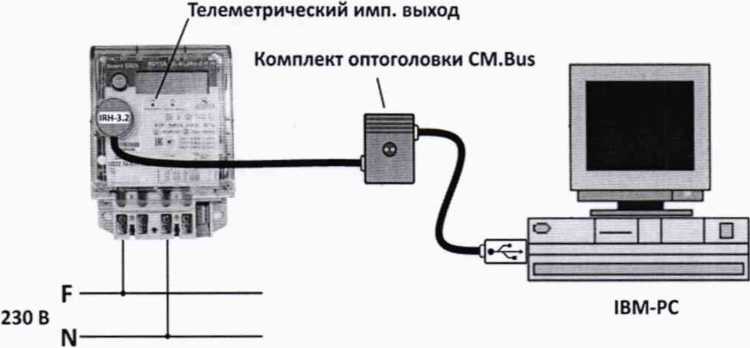

• 6.3 Подключить комплект оптоголовки CM.Bus к свободному USB порту компьютера, установить необходимый драйвер. Подробно процедура описана в «Счетчики электрической энергии однофазные статические ADI 1 A.M, ADI 1S.M. Руководство по эксплуатации».

• 6.4 Выдержать счетчик в нормальных условиях не менее 1 ч.

• 6.5 Средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 6.6 Подключить средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

• 6.7 Проверить состояние контактов основного реле, замкнуть их при необходимости, снять ограничители в настройках, могущие привести к размыканию контактов реле в процессе испытаний.

Для этого необходимо сделать следующее:

• - подать питание на счетчик, запустить программу «COSEMclient», подключиться к счётчику при помощи комплекта оптоголовки CM.Bus, согласно схеме подключения рис. А.1 приложения А;

• - войти в меню «Инструменты», выбрать закладку «Конфигурирование устройства»;

• - в открывшемся окне снять все ограничители, установить новую конфигурацию;

• - если контакты реле разомкнуты, о чем свидетельствует символ       на дисплее,

необходимо реле замкнуть;

• - убедиться в отсутствии символа —***— на дисплее счетчика.

• 6.8 Настроить счетчик на вывод на встроенный ЖКИ необходимых параметров потребления энергии.

По окончанию необходимо выйти из программы «COSEMclient», отключить питание счетчика.

Все операции по работе с программой «COSEMclient» и настройке счетчиков описаны в «Счетчики электрической энергии однофазные статические ADI 1А.М, ADI 1S.M. Руководство по эксплуатации».

7 ПРОВЕДЕНИЕ ПОВЕРКИ

Поверка счетчиков выполняется на поверочной установке, которая получает информацию о количестве измеренной энергии счетчиком посредством оптического порта или светодиодов, расположенных на передней панели счетчика или посредством электрических импульсных выходов типа открытый коллектор при их наличии.

При поверке при помощи оптического порта, оптическую считывающую головку следует поместить в специальный слот на передней панели счетчика. Оптическая головка фиксируется посредством магнита. Кабель оптической головки должен быть повернут по направлению к клеммной колодке (в случае фиксации счетчика вертикальном положении - вниз).

• 7.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемых счетчиков следующим условиям:

• - счетчики, представленные на поверку, должны содержать схему подключения в соответствии с ГОСТ 31818.11 -2012;

• - корпус счетчика не должен иметь механических повреждений (трещин, выбоин, царапин и др.);

• - маркировка счетчика должна быть четкой и соответствовать требованиям ГОСТ 31818.11-2012;

• - клеммная колодка должна иметь все винты и резьба всех винтов должна быть исправна;

• - перед проведением поверки необходимо убедиться в том, что контакты основного силового реле замкнуты. В случае если контакты основного силового реле разомкнуты, то необходимо выполнить п. 6.7.

• 7.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции напряжением переменного тока проводят в соответствии с ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.

Мощность источника питания должна быть не менее 500 В А.

Напряжение практически синусоидальной формы с любой частотой в пределах от 45 до 65 Гц.

Среднеквадратическое значение испытательного напряжения - 4 кВ;

Время приложения испытательного напряжения 1 мин.

Точки приложения напряжения- между всеми вместе соединенными зажимами фазной цепи, цепи нейтрали и контактами дополнительного реле, с одной стороны и “землей” с другой стороны.

Цепи, не подвергаемые испытанию - все контакты разъемов проводных интерфейсов подсоединяются к “земле”. “Землей” служит проводящая пленка из фольги, охватывающая корпус счетчика.

После воздействий проверяют работоспособность счётчика.

Результаты проверки считают положительными, если в процессе проведения проверки не возникло искрения, пробивного разряда и пробоя, после воздействий изделие нормально функционирует, а основная погрешность счетчика не превышает установленных значений.

• 7.3 Стартовый ток (чувствительность)

Так как счётчик предназначен для измерения энергии в двух направлениях, то при проверке чувствительности (стартового тока) счётчика испытания следует проводить для случаев, когда ток должен подаваться для каждого направления поочередно.

Проверку чувствительности проводят с помощью установки для поверки счетчиков электрической энергии одним из двух способов, следующим образом.

Способ 1 - по времени ожидания поверочных импульсов.

На счётчик подают номинальное напряжение 230 В, ток в соответствии с таблицами 3 и 4. Включают секундомер и ожидают появление импульсов.

Появление импульса следует ожидать не более чем в течение времени (At), рассчитанного по формуле (1) и приведенного в таблицах 3 и 4.

1,2-6 10⁴ k-U^I_c

где:

к - постоянная счётчика, к =1 000 имп/(кВт-ч) [1000 имп/(кВАр-ч)]; f/_Haw - номинальное напряжение, U_H0M = 230 В;

1_С - стартовый ток, А (в соответствии с таблицами 3 и 4).

Таблица 3 - Проверка чувствительности при измерении активной энергии

Таблица 4 - Проверка чувствительности при измерении реактивной энергии

Результаты проверки считают положительными, если в течение времени, указанного в таблицах 3 и 4 на поверочном выходе счетчика был сформирован, по крайней мере, один импульс.

Способ 2 - по погрешности измерения энергии.

На счётчик подают номинальное напряжение 230 В, ток в соответствии с таблицами 3 и 4.

Запускают процесс определения основной погрешности счетчика. Программируемое количество поверочных импульсов 2 (первый импульс на синхронизацию).

Далее ожидают прихода второго импульса, который контролируют по высвечиванию значения погрешности на вычислителе погрешности.

Результат проверки считают положительными, если основная относительная погрешность измерения энергии, определенная на стартовом токе не превышает значений ± 50 %.

Примечание - Допускается при выпуске с производства использовать метод считывания мощности, регистрируемой счетчиками через оптопорт на автоматизированной поверочной установке. Результат проверки в этом случае считается положительным, если счетчики передают величину мощности не менее значений, указанных в таблице 5.

Таблица 5 - Минимальное значение стартовых мощностей

• 7.4 Проверка отсутствия самохода

Проверку отсутствия самохода проводят с помощью установки для поверки счетчиков электрической энергии при нормальных условиях, по генерируемым испытуемым счетчиком поверочным импульсам. Поверку проводят в следующей последовательности.

Подключают испытуемый счетчик к установке для поверки счетчиков электрической энергии.

Вычислитель погрешности установки настраивают на подсчет числа поверочных импульсов.

При отсутствии тока в токовых цепях устанавливают напряжение 1,15-U_HOm⁼264,5 В.

Ожидают регистрацию поверочных импульсов вычислителем погрешности. Минимальная продолжительность ожидания приведена в таблице 6 и вычисляется по формуле:

макс

где:

N - коэффициент равный 600 для счетчиков класса точности 1 по ГОСТ 31819.21 и равный 480 для счетчиков классов точности 2 по ГОСТ 31819.23;

к -постоянная счётчика, к =1000 имп/(кВт-ч) [1000 имп/(кВАр-ч)]; и_НОЛ1 -номинальное напряжение, U_HOm - 230 В;

Гмакс -максимальный ток, А.

Таблица 6

Результаты проверки считают положительными, если при отсутствии тока в цепи тока и значении напряжения равного 1,15-U_Hom испытательный выход счетчика создает не более одного импульса за время, установленное в таблице 6.

Примечание- Допускается при выпуске с производства использовать метод считывания мощности, регистрируемой счетчиком через оптопорт на автоматизированной поверочной установке. Результат проверки в этом случае считается положительным, если счетчик передает величину мощности не более значений, указанных в таблице 5.

• 7.5 Определение основной относительной погрешности счетчика

Определение основной относительной погрешности счетчика при измерении электрической энергии проводят с помощью установки для поверки счетчиков электрической энергии при нормальных условиях, по генерируемым испытуемым счетчиком поверочным импульсам.

Основную относительную погрешность счетчика при измерении электрической энергии определяют при номинальном напряжении, номинальной частоте и значениях тока и коэффициентов мощности, указанных в таблицах 7 и 8.

Так как счетчики предназначены для измерения активной и реактивной энергии в двух направлениях, то необходимо провести определение основной относительной погрешности для каждого направления.

Программируемое количество поверочных импульсов не менее 3-х, период усреднения должен составлять не менее 30 с.

Примечание - Для ускорения процесса поверки, допускается при выпуске из производства использовать метод программного сравнения мощности регистрируемой поверяемым счетчиком и считываемой через оптопорт счетчика, и мощности регистрируемой эталонным счетчиком автоматизированной поверочной установки.

Результат проверки в этом случае считается положительным, если относительная разность мощностей не превышает значений указанных в таблицах 7 и 8.

• 7.5.1 Измерение активной энергии

Последовательность поверки и информативные параметры входного сигнала приведены в таблице 7.

Таблица 7 - Определение основной погрешности измерения активной энергии

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 7.

7.5.2 Измерение реактивной энергии

Последовательность поверки и информативные параметры входного сигнала, приведены в таблице8.

Таблица 8 - Определение основной погрешности измерения реактивной энергии

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 8.

• 7.6 Проверка точности счетчиков только модификации (Р) с расширенными измерительными возможностями

Подпункты 7.6.1-7.6.10 выполняют только для счетчиков, в обозначении которых присутствует буква (Р) означающая, что данный счетчик обладает расширенными измерительными возможностями.

• 7.6.1  Определение основной относительной погрешности при измерении активной, реактивной и полной мощности.

Для определения основной относительной погрешности при измерении активной, реактивной и полной мощности, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на испытательный стенд.

Так как счетчик предназначен для измерения активной и реактивной мощности в двух направлениях, то необходимо провести определение основной погрешности для каждого направления.

Определение основной относительной погрешности при измерении активной, реактивной и полной мощности определяют при номинальном напряжении 230В и номинальной частоте 50 Гц.

Предварительно счетчик должен быть настроен на вывод на дисплей мгновенных значений активной, реактивной и полной мощности.

• 7.6.1.1 Определение погрешности измерения активной мощности.

Погрешность измерения активной мощности определяют при значениях входных сигналов, указанных в таблице 9.

активной мощности

Таблица 9 -

основной

Основную относительную погрешность при измерении активной мощности при 8р, %, вычисляют по формуле:

где:

Рс - показания поверяемого счетчика в режиме измерения активной мощности, Вт; Ро - значение активной мощности, измеренное эталонным счетчиком, Вт.

Результат считают положительным, если основная относительная погрешность при измерении активной мощности не превышает значений, указанных в таблице 9.

• 7.6.1.2 Определение погрешности измерения реактивной мощности.

Погрешность измерения реактивной мощности определяют при значениях входных сигналов, указанных в таблице 10.

Таблица 10 - Определение основной погрешности измерения реактивной мощности

Основную относительную погрешность при измерении реактивной мощности Sq, %, вычисляют по формуле:

X 100%

(4)

где:

Qc - показания поверяемого счетчика в режиме измерения реактивной мощности, ВАр; Qo - значение реактивной мощности, измеренное эталонным счетчиком, ВАр.

Результат считают положительным, если основная относительная погрешность при измерении реактивной мощности не превышает значений, указанных в таблице 10.

• 7.6.1.3 Определение погрешности измерения полной мощности.

Погрешность измерения полной мощности определяют при значениях входных сигналов, указанных в таблице 11.

Таблица 11 -Определение основной погрешности измерения полной мощности

Основную относительную погрешность при измерении полной мощности So, %, вычисляют по формуле:

S -S

2-хЮ0%,                          (5)

^SO

где:

Sc - показания поверяемого счетчика в режиме измерения полной мощности, В-А;

So - значение полной мощности, измеренное эталонным счетчиком, В-А.

Результат считают положительным, если основная относительная погрешность при измерении полной мощности не превышает значений, указанных в таблице 11.

7.6.2 Определение основной абсолютной погрешности измерения коэффициента мощности.

Для проверки абсолютной погрешности измерения коэффициента мощности счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей счетчика коэффициента мощности.

Испытание проводят при номинальном напряжении 230 В и при значениях входных сигналов, указанных в таблице 12.

Таблица 12

Устанавливая на поверочной установке значения входного сигнала, указанные в таблице 12, проверяют выполнение условия:

СОБфсч-СОБфэт <0,01,                                 (6)

где:

cos(p_C4 - коэффициент мощности отображаемый на дисплее счётчика;

соБфэт - коэффициент мощности отображаемый эталонным счётчиком;

Результат проверки считают положительным, если погрешность при измерении коэффициента мощности не превышает указанной в таблице 12.

• 7.6.3 Определение основной абсолютной погрешности измерения коэффициента реактивной мощности.

Для проверки абсолютной погрешности измерения коэффициента реактивной мощности счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей счетчика коэффициента реактивной мощности.

Испытание проводят при номинальном напряжении 230 В и при значениях входных сигналов, указанных в таблице 13.

Таблица 13

Устанавливая на поверочной установке значения входного сигнала, указанные в таблице 13, проверяют выполнение условия:

tg9c4-tg93T<0,01,                                    (7)

где:

tg9c4 - коэффициент реактивной мощности отображаемый на дисплее счётчика;

tg9_3T - коэффициент реактивной мощности рассчитанный исходя из данных эталонного оборудования;

Результат проверки считают положительным, если погрешность при измерении коэффициента реактивной мощности не превышает указанной в таблице 13.

• 7.6.4 Определение основной абсолютной погрешности измерения фазного напряжения.

Для проверки абсолютной погрешности измерения среднеквадратического значения фазного напряжения, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей значения фазного напряжения.

Испытание проводят при номинальной частоте 50 Гц и разомкнутых цепях тока, поочередно устанавливая значения фазного напряжения указанные в таблице 14.

Таблица 14

Устанавливая на испытательном стенде значения входного сигнала, проверяют выполнение условия:

где:

U_Lc- фазное напряжение отображаемое на дисплее счётчика, В; иьэ-фазное напряжение, отображаемое эталонным счётчиком, В.

Результат проверки считают положительным, если выполняется условие (8).

• 7.6.5 Определение основной относительной погрешности измерения фазного тока.

Для проверки основной относительной погрешности измерения среднеквадратического значения фазного тока, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей значения фазного тока.

Испытание проводят при номинальном напряжении 230 В, номинальной частоте 50 Гц и cos(p=l, устанавливая значения тока, указанные в таблице 15.

Таблица 15

Относительная погрешность бквычисляется по формуле (9).

SI_L =    ----£2. _х 1₀₀о_/о < +1 %,                                 (9)

£э

где:

кс-среднеквадратическое значение фазного тока измеренное испытуемым счетчиком, А;

кэ-среднеквадратическое значение фазного тока измеренное эталонным счетчиком, А;

Результат проверки считают положительным, если выполняется условие (9).

• 7.6.6 Определение основной относительной погрешности измерения тока нейтрали.

Для проверки основной относительной погрешности измерения среднеквадратического значения тока нейтрали, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей значения тока нейтрали.

Испытание проводят при номинальном напряжении 230 В, номинальной частоте 50 Гц и cos(p=l, устанавливая значения тока, указанные в таблице 15.

Относительная погрешность 5 In вычисляется по формуле (10).

х 100% < ±1%,                          (10)

Ьэ

где:

Inc - среднеквадратическое значение тока нейтрали, измеренное испытуемым счетчиком, А; Лэ - среднеквадратическое значение фазного тока измеренное эталонным счетчиком, А;

Результат проверки считают положительным, если выполняется условие (10).

• 7.6.7 Определение основной абсолютной погрешности измерения частоты основной гармоники сетевого напряжения.

Для проверки абсолютной погрешности измерения частоты основной гармоники сетевого напряжения, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значения частоты.

Погрешность определяют с помощью показаний эталонного счетчика.

Испытание проводят, устанавливая значения частоты основной гармоники, указанные в таблице 16 при номинальном напряжении 230 В. Цепи тока разомкнуты.

Таблица 16

Устанавливая на поверочной установке значения входного сигнала, проверяют выполнение условия:

|fc4 -f_3T| <0,01 Гц,                                       (И)

где:

f_C4 - частота напряжения отображаемая на дисплее испытуемого счётчика, Гц;

f_3T -частота напряжения отображаемая на дисплее эталонного счетчика, Гц.

Результаты испытаний считаются положительными, если погрешность измерения, вычисленная по формуле (11) не превышает значений, приведенных в таблице 16.

• 7.6.8 Проверка погрешности счетчика при измерении отклонения частоты.

Для проверки погрешности измерения отклонения частоты, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значения отклонения частоты Af_C4-

Погрешность определяют с помощью показаний эталонного счетчика.

Проверка проводится при номинальном значении напряжения 230 В и при следующих значениях частоты: 47,5 Гц, 50 Гц, 52,5 Гц. Цепи тока разомкнуты.

Устанавливая на поверочной установке значения входного сигнала, проверяют выполнение условия:

|Af_C4| -150 - fn| <±0,01 Гц,                                  (12)

где:

Af_C4 - отклонение частоты, отображаемое на дисплее испытуемого счётчика, Гц;

f_3T - частота напряжения отображаемая на дисплее эталонного счетчика, Гц.

Результаты испытаний считаются положительными, если выполняется условие (12).

• 7.6.9 Проверка погрешности счетчика при измерении положительного отклонения напряжения.

Проверка погрешности счетчика при измерении положительного отклонения напряжения проводится при значении напряжения -1,3 Цепи тока разомкнуты.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значения положительного отклонения напряжения.

Значение отклонения напряжения определяется счетчиком и обновляется на дисплее на каждом 10-ти минутном интервале часа собственного времени, начиная с нулевой минуты. Поэтому для получения достоверных результатов измерения необходимо, чтоб счетчик находился под испытательным напряжением не менее любого 10-ти минутного интервала часа собственного времени счетчика, например с 10 часов 30 минут по 10 часов 40 минут.

Погрешность определяют с помощью показаний эталонного счетчика следующим образом.

Подают испытательное напряжение на счетчик. По истечении 10-ти минутного интервала считать с дисплея счетчика значение положительного отклонения напряжения 6U(+)_C4.

С дисплея эталонного счетчика, считать показания фазного напряжения Uoop и рассчитать значение положительного отклонения напряжения по формуле (13).

8и₍+)эт = (Иобр - 230) / 230* 100 % ,                             (13)

где: dU(+)?_m - рассчитанное положительное отклонение напряжения, %;

Uoop - значение фазного напряжения считанное с эталонного счетчика, В.

|3и₍₊)сч- Зи₍₊₎эт| < 1 %                                       (14)

Результат проверки признают положительным, если разница между рассчитанным и измеренным значением отклонения напряжения составляет не более 1 %, т.е. выполняется условие (И).

• 7.6.10 Проверка погрешности счетчика при измерении отрицательного отклонения напряжения.

Проверка погрешности счетчика при измерении отрицательного отклонения напряжения проводится при значении напряжения -       Цепи тока разомкнуты.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значения отрицательного отклонения напряжения.

Значение отклонения напряжения определяется счетчиком и обновляется на дисплее на каждом 10-ти минутном интервале часа собственного времени, начиная с нулевой минуты. Поэтому для получения достоверных результатов измерения необходимо, чтоб счетчик находился под испытательным напряжением не менее любого 10-ти минутного интервала часа собственного времени счетчика, например с 10 часов 30 минут по 10 часов 40 минут.

Погрешность определяют с помощью показаний эталонного счетчика следующим образом.

Подают испытательное напряжение на счетчик. По прошествии 10-ти минутного интервала считать с дисплея счетчика значение отрицательного отклонения напряжения dU(.)_C4.

С дисплея эталонного счетчика, считать показания фазного напряжения U₀6_P и рассчитать значение отрицательного отклонения напряжения по формуле (15).

где:

dU(-)jm - рассчитанное отрицательное отклонение напряжения, %;

U_O6p - значение фазного напряжения считанное с эталонного счетчика, В.

|5и₍-)сч- 5LW<1%

Результат проверки признают положительным, если разница между рассчитанным и измеренным значением отклонения напряжения составляет не более 1 %, т.е. выполняется условие

• 7.7 Проверка постоянной счетчиков и правильности работы устройства отображения результатов измерений.

Проверку правильности функционирования светодиодов поверочных выходов и правильности работы устройства отображения результатов измерений проводят с помощью установки для поверки счетчиков электрической энергии при нормальных условиях. Проверку проводят в следующей последовательности.

Подключают испытуемый счетчик к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Вычислитель погрешности установки настраивают на подсчет числа поверочных импульсов.

Испытуемый счетчик настраивают на вывод на дисплей значений суммарной активной и суммарной реактивной энергии в формате ХХХХХХ.ХХ кВт ч [кВАр-ч].

Проверку проводят при номинальном значении напряжения, базовом токе и cos<p=l[sin(p=l], при которых, в запоминающем устройстве счетчика на приращение энергии в 0,01 кВт ч [0,01 кВАр-ч], приходится 10 импульсов на поверочном выходе счетчика с константой 1000имп/(кВт-ч) [1000 имп/(кВАр-ч)], а показания на дисплее счетчика соответственно увеличатся на 0,01 кВт ч [0,01кВАр-ч].

Подают на счетчик номинальное напряжение. Записывают показания счетчика.

Далее подают на счетчик базовый ток и в момент, когда на экране вычислителя погрешности высветится число 10, разрывают цепь тока.

Результаты проверки считают положительными, если приращение энергии в запоминающем устройстве счетчика равняется 0,01 кВт-ч [0,01 кВАр-ч] и соответственно показания на дисплее счетчика выросли на 0,01 кВт-ч [0,01 кВАр-ч].

• 7.8 Подтверждение соответствия ПО СИ

Проверка программного обеспечения (далее - ПО) производится согласно и оценки его защищенности в соответствии с требованиями законодательства в области обеспечения единства измерений.

Проверка обеспечения защиты ПО СИ включает в себя проверку идентификационных данных ПО;

Проверка идентификационных данных ПО осуществляется следующим образом:

На счетчик подают номинальное напряжение и наблюдают индикацию на дисплее.

После прохождения процедуры самодиагностики с отображением всех символов, на дисплее должны быть отображены идентификационные данные ПО счетчика, например:

прикладная и коммуникационная части ПО

Результаты проверки считают положительными, если идентификационные данные соответствуют представленным в Описании типа на средство измерения значениям.

• 7.9 Определение погрешности хода часов

  • 7.9.1  Определение погрешности хода часов проводят при номинальном входном напряжении по измеренному интервалу между двумя импульсами, которые выдает счетчик на светодиод - оптический испытательный выход по активной энергии.

Значение интервала можно произвольно задать кратно секунде, по умолчанию он составляет 120 секунд. Этот интервал следует измерять.

• 7.9.2  Собрать схему, приведенную на рисункеА.2 в приложении А, разместив фотоприемник напротив светодиода оптического испытательного выхода по активной энергии. Подключить комплект оптоголовки CM.Bus к свободному USB порту компьютера (при необходимости установить драйвер), оптоголовку приложить к счетчику. Включить счетчик в

  Утилита»

  сеть.

  7.9.3 Частотомер настроить на подсчет интервала между двумя импульсами в секундах с точностью до 6-го знака после запятой.

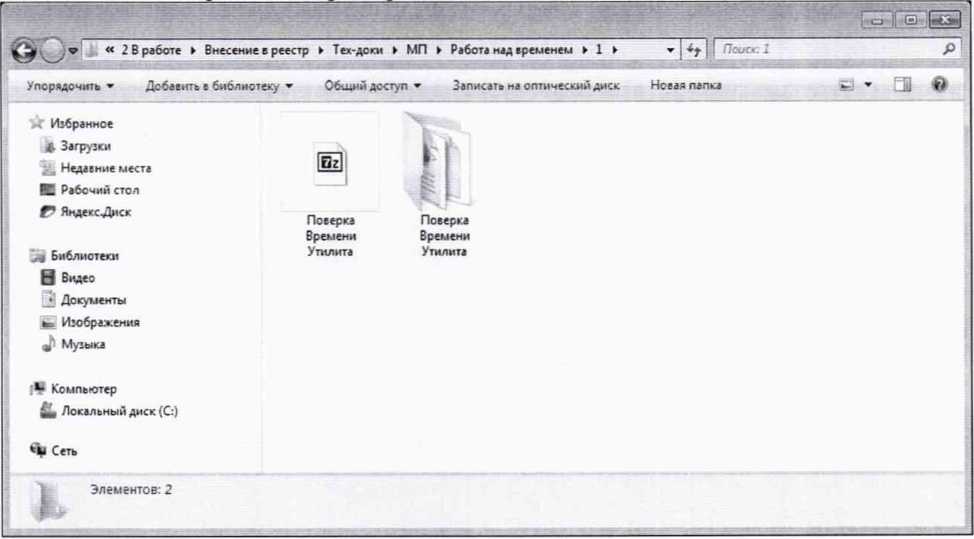

  7.9.4. Распаковать архив «

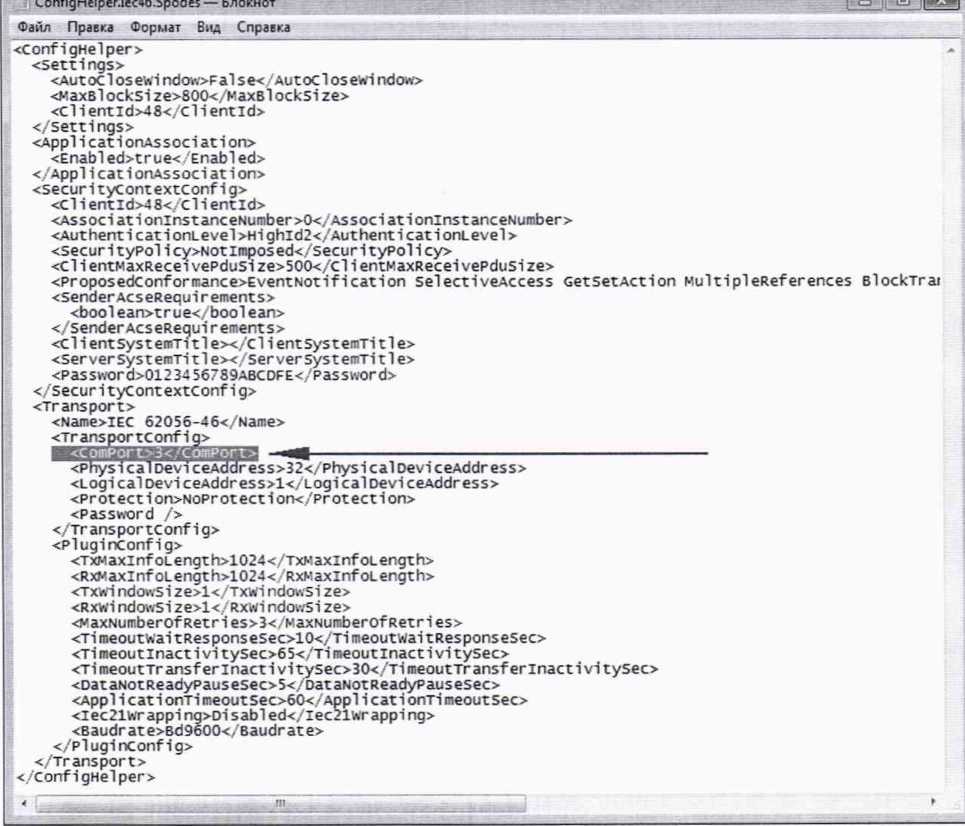

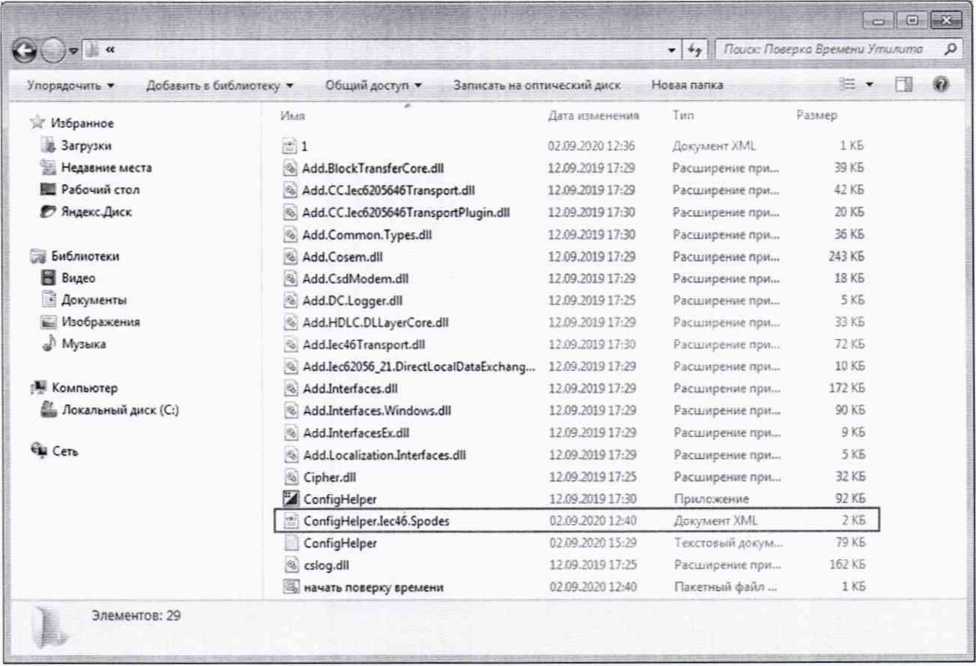

• 7.9.5 Войти в папку «Поверка Времени Утилита» и открыть файл ConfigHelper.Iec46.Spodes любым текстовым редактором.

Указать номер COM-порта компьютера, к которому подсоединен комплект оптоголовки

Указать номер COM-порта компьютера, к которому подсоединен комплект оптоголовки (CM.Bus). Сохранить изменения.3акрыть файл.

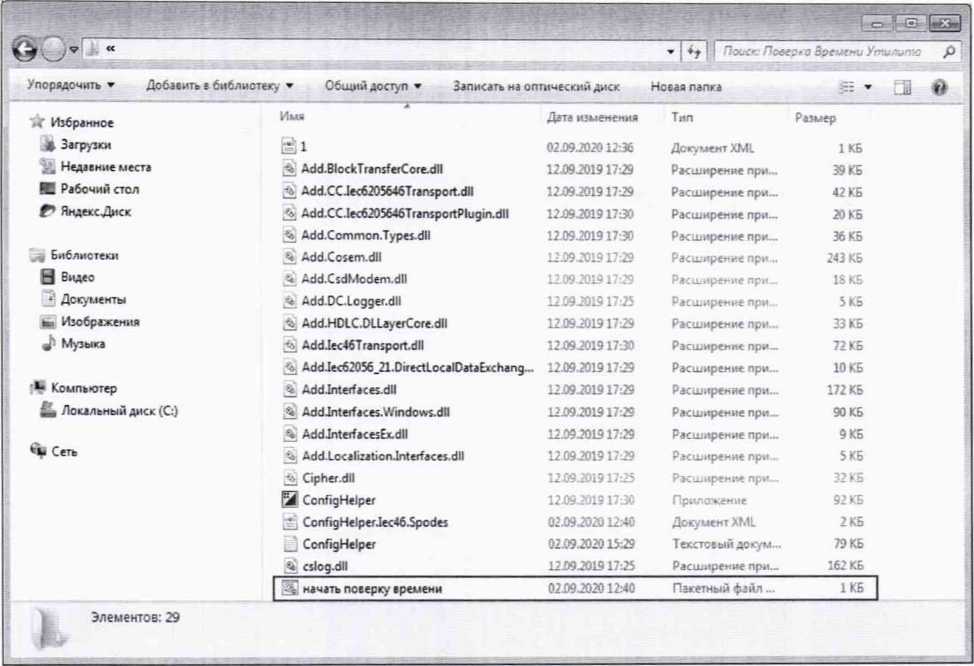

• 7.9.6 В папке «Поверка Времени Утилита» и запустить пакетный файл «начать поверку времени».



• 7.9.7 Программа запуститься на выполнение.

---

33 C:\Windows'5ystem32\cmd.exe

С:\Поверка Времени Утилита>Соп£igHelper.exe rcfg ConfigHelper.Iec46.Spodes-xnl l.xml

Config Helper

Open File 1 .xml

Open File Ok

Total configs count = 1

start test clock 1.0.0.128.0.2.0.2

Eegin Connect

Transport Connecting through COM Port: 3 Transport Baucrate = BdSCOO

Transport Set mode E

Transport Set mode E complete

Transport: Baudrate = Bd%00

Transport DL connect

Connected

Set ApplicationAssociation

Get versions 1

Received response

Firmware: V8015

Get versions 2

Received response

Get versions 3

Received response Send start test clock

Received response

Send Complete

Transport DL disconnect Transport Release______________________

■ -J : .Г

______

При этом светодиод - импульсный выход по активной энергии выдаст стартовый импульс, а через 2 минуты столовый импульс.

При необходимости повторить генерацию импульсов нужно закрыть активное окно программы и вновь запустить пакетный файл «начать поверку времени».

• 7.9.8 Измерить At₁₁₃.M - интервал между двумя импульсами в секундах. Результат проверки признают положительным, если выполняется условие (17).

—— * 86400 < 0,5с / сутки,                          (17)

Д'„»

где:

At^jM -интервал между двумя импульсами, измеренный частотомером, с;

Ataaa -заданный интервал между двумя импульсами, с;

86400 - число секунд в сутках.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Положительные результаты первичной поверки оформляют путем нанесения знака поверки в виде оттиска клейма в соответствующем разделе паспорта и на корпус счетчика в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 8.2 Счетчики, прошедшие периодическую поверку и удовлетворяющие требованиям настоящей методики, признают годными. Положительные результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 8.3 Счетчики, не удовлетворяющие требованиям любого из пунктов настоящей методики признают непригодными и изымают из обращения. При этом знак предыдущей поверки гасят, запись в паспорте счетчика о предыдущей поверке аннулируют и выдают извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015. В извещении указывают причину непригодности.

• 8.4 Протокол поверки оформляется в соответствии с Приказом Минпромторга России от 02.07.2015 г. №1815.

Зам. начальника лаборатории 206.2 ФГУП «ВНИИМС»          \\ С. И. Зюзя

ПРИЛОЖЕНИЕ А

(обязательное)

СХЕМЫ ИСПЫТАНИЙ

ВНИМАНИЕ! Напряжение подать в соответствии со схемой подключения счетчика

Рисунок А.1- Настройка счетчиков при помощи программы «COSEM client»

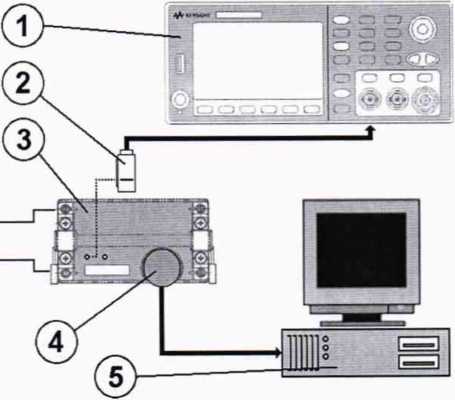

На рисунке обозначено:

• 1 - Частотомер;

• 2 - Оптический приемник секундных импульсов;

• 3 - Испытуемый счетчик;

• 4 - Комплект оптоголовки (CM.Bus);

• 5 - Персональный компьютер - рабочее место поверителя.

Рисунок А.2 - Проверка погрешности хода часов счетчика.

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПЛАН КОНТРОЛЯ И КОЛИЧЕСТВА ПОВЕРЯЕМЫХ СЧЕТЧИКОВ В СООТВЕТСТВИИ С ГОСТ 24660-81

Принятые условные обозначения:

N - объем контролируемой партии (шт.);

М - отношение убытков от забракования партии к затратам на контроль одной единицы продукции. При неразрушающем контроле с последующим сплошным контролем забракованной партии М = N (п. 1.3 ГОСТ 24660-81);

q_H - входной уровень дефектности в процентах;

q₀ - приемочный уровень дефектности в процентах;

п - объем выборки;

с - допускаемое количество дефектных счетчиков в выборке;

Е - средний относительный уровень затрат. При неразрушающем контроле Е ~ q₀.

До принятия решения о выборочном контроле был проведен сплошной контроль 10 партий по 96 штук счетчиков в каждой (N = М = 96) на соответствие счетчиков настоящей методики. Среди общего числа счетчиков прошедших проверку, дефектных было 0 штук.

Входной уровень дефектности q_H = 0x100/950 = 0 %.

По таблице 3 (для М = 64-100) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q₀ = 0.01, Е = 0.1 и устанавливаем план выборочного одноступенчатого контроля: п = 8; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 8 счетчиков из партии 96 шт. счетчиков на соответствие настоящей методики. При отсутствии в выборке дефектных счетчиков всю партию принимают, при наличии хотя бы 1 дефектного счетчика всю партию бракуют и подвергают сплошному контролю.
