Методика поверки «Калибратор осциллографов И1-9» (2.085.024)

КАЛИБРАТОР ОСЦИЛЛОГРАФОВ И1-9

МЕТОДИКА ПОВЕРКИ

2.085. 024

11. Поверка калибратора

II Д. Введение

II Д.1. Настоящий раздел устанавливает методы-и средства поверки калибраторов, находящихся в эксплуатации, на хранении повыпускаемых из ремонта*

ИД.2. Периодичность поверки в соответствии с ГОСТ 8.002-71, рекомендуемая предприятием-изготовителем, один раз в год.

И«2, Операции и средства поверки

При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 5.

Таблица 5.

Продолжение таЬл. 5

Примечания: 1. Вместо указанных в табл. 5 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 3. Операции, обозначенные номерами пунктов II .4.3, II .4.11, II.4.12, И.4.13, должны производиться только'при выпуске средств измерений из*производства и ремонта.

’ 11.3. Условия поверки и подготовка к ней

11.3.1. При проведении операций поверки должны соблюдаться следующие‘условия:

температура окружающей среды 293 К+5 К (20 °С+5 °C)j

относительная влажность воздуха '65+15%;

атмосферное давление 100 кПа+4 кПа (750 ш рт.ст.+ЗО мм рт.ст.); напряжение сети питания (220+4,4) В частотой (5040^5) Гц и

содержанием гармоник не более 5%.                  "

Примечание. Допускается проведение операций поверки в услови

ях, реально существующих в цехе, лаборатории и отличающихся от нормальных, если они но выходят за пределы рабочих условий на поверяемые ка-дибраторы и на контрольно-измерительную аппаратуру, применяемую при проведении операций поверки.

Перед проведением операций поверки необходимо выполнить следующие подготовительные работы:

разместить калибратор на рабочем месте, обеспечив удобство работы;

соединить проводом клемму @ калибратора с шиной заземления;

подключить калибратор и контрольно-измерительную аппаратуру к сети питания 220 В (50 Гц);

включить калибратор и дать ему прогреться под током в течение 15 мин.

II.4. Проведение операций поверки

И.4.1. При проведении внешнего осмотра должно оыть проверено:

комплектность калибратора согласно табл. I;

отсутствие механических повреждений, влияющих на точность показаний калибратора;

наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, плавность вращения ручек органов настройки, наличие встроенного измерительного прибора ИП1 калибратора, предохранителя, счетчика времени наработки (при поставке калибраторов для нужд Генерального заказчика);

правильность установки стрелки измерительного прибора ИП1 калибратора против нулевой отметки шкалы;

чистота гнезд, разъемов и клемм;

состояние соединительных проводов, кабелей, нагрузок, переходников;

состояние лакокрасочных покрытий и четкость маркировок; отсутствие отъединившихся или слабо закрепленных элементов схемы (определяется на слух при наклонах калибратора).

II .4.2. Для опробования калибратора в работе необходимо:

а) убедиться в наличии сигналов на всех выходах калибратора:

- с выходного разъема ” €—► СИНХР. ОТ СЕТЙ¹¹ калибратора при среднем положений потенциометра "АМПЛ. СИНХР. ОТ СЕТИ” на экране осциллографа CI-70 (вариант I)"должен просматриваться периодический сигнал формы, близкой к синусоидальной;

• - с выходного разъема ” €—” калибратора при нажатой кнопке         переключателя "МОД,” калибратора напряжения на экране

осциллографа И-70 (вариант I) должен просматриваться периодический сигнал прямоугольной формы (^пмеандр”), а при нажатых кнопках ”+”, ”0” или переключателя ”МОД.” калибратора напряжения на экране осциллографа 01-70 (вариант I) должен наблюдаться сигнал напряжением постоянного тока соответствующей полярности;

• - с выходного разъема ”6>_Л” калибратора при нагрузке 50 Ом на экране осциллографа CI-70 (вариант I) должен просматриваться периодический остроконечный сигнал положительной полярности с размахом не менее IB;

• - с выходного разъема «С-**'*'” калибратора при отжатой кнопке «ДЕВИАЦИЯ, КАЛИБРАТОР ВРЕМЕННЫХ ИНТЕРВАЛОВ” калибратора на экране осциллографа И-70 (вариант 3) должен просматриваться периодический сигнал формы близкой к синусоидальной амплитудой не менее Т В;

• - с выходного разъема         калибратора при нагрузке 50 Ом

на экране осциллографа СТ-70 (вариант 1) должен просматриваться (кроме точки установки периода следования 0,1 мкс/дел) пе.риоди-ческий сигнал прямоугольной формы;

• - с выходных гнезд « С-*- СИНХРОНИЗАЦИЯ 100 kHz” калибратора при нагрузке 50 Ом на экране осциллографа Cf-70 (вариант I) должен просматриваться периодический сигнал положительной полярности амплитудой не менее IB;

б) убедиться в отклонении стрелки измерительного прибора ИШ калибратора при включении девиации напряжения и периода следования калибратора в пределах всей шкалы в диапазонах +3. и +10%;

в) убедиться в возможности установки задержки сигнала на-* либровки переходной характеристики канала вертикального отклонения осциллографов (выходной разуем         калибратора) относи

тельно сигнала калибровки длительности развёрток осциллографов (с возможностью девиации периода следования Тк) (выходной разъем ”       . калибратора) •

•И,4.3. Определение параметров сигналов калибровки, коэффициента отклонения канала вертикального отклонения осциллографов проводить в точке 0,1 В/дел. при числе делений, равном 4. Девиация напряжения калибратора должна быть выключена. Кнопка/”ВКЛ.” калибратора напряжения должна быть нажата.

* Определение частоты повторения сигнала (кнопка ”-ГТ” переключателя ”МОД.” калибратора) проводить с помощью частотомера 43-38, для чего с помощью кабеля «И1-9 К № 1”выходной разъем ”      " калибратора соединить со входным разъемом «ВХОД Б” час

тотомера 43-38, который используется в режиме' измерения частоты повторения.

Органы управления частотомера 43-38 установить в следующие положения:

переключатель "ВРЕМЯ СЧЕТА ms /МНОЖИТЕЛЬ" -в положение "I0²";

переключатель "РОД РАБОТЫ" - в положение "ЧАСТОТА";

Записать показания частотомера 43-38.

Результаты считать удовлетворительными, если частота повторения -прямоугольного сигнала находится в пределах от 0,900 до 1,100 кГц.

* Определение полярности, длительности фронта и среза прямоугольного сигнала, а такие остальных сигналов калибровки коэффициента отклонения канала вертикального отклонения осциллографов проводить с помощью осциллографа Я-70 (вариант 1). Для этого с помощью кабеля "И1-9 К № I" выходной разъем "б—*■ ” калибратора соединить со входным разъемом "+ВХОД" осциллографа Я-70. Синхронизация осциллографа Я-70 - внутренняя.

Органы управления осциллографа Я-70 установить в следующие положения:

переключатель "РАСТЯЖКА” - в положение "ВЫЕЛ."; переключатель "А/А+Б/Б ЗАД./Б" - в положение "А";

переключатель "1:10/1:1/СЕТЬ/ВНУТР," - в положение "ВНУТР.";, тумблер "+/-” - в положение "+";

переключатель "ВЧ/           ‘    - в положение "       ”;

переключатель "АВТ./ЖДУЩ./ОДНОКР." - в положение "АВТ."; переключатель "ВРЕМЯ/ДЕЛ." - в положение ”0,5 ms ";

тумблер "  ~ / м " - в положение "      ,

переключатель " V/ДЕЛ." - в положение ”0,1”; потенциометр "УСИЛЕНИЕ" - в положение "КАЛИБР.”; потенциометр "УРОВЕНЬ ” - в положение, обеспечивающее устойчивое изображение сигналов на экране осциллографа Я-70;

потенциометр " . |  " - в положение, при котором луч<раз

вертки установится на середину шкалы экрана осциллографа Я-70 (при этом кабель отключите от входного разъема "+ВХ0Д" осциллографа Я-70).

Результаты считать удовлетворительными, если при нажатии кнопки "+" переключателя "МОД.” калибратора луч развертки отклоняется вверх .от середины экрана осциллографа CI-70; при нажатии кнопки "О" переключателя "МОД." калибратора луч развертки устанавливается на середине экрана осциллографа Я-70; при нажатии кнопки "-" переключателя "МОД." калибратора луч развертки отклоняется вниз от середины экрана осциллографа Я-70; при нажатии кнопки "_П_” переключателя “МОД." калибратора (переключатель

"АВТ./ИУЩ./ОДНОКР." осциллографа CI-70 при этом устанавливается в положение "ЖДУЩЛ) на экране осциллографа CI-70 наблюдается периодический сигнал, состоящий из последовательности прямоугольных импульсов с основанием на середине, а вершиной вверх от середины экрана осциллографа И-70.

При определении длительности фронта ( Тф ) и среза ( to ) прямоугольного сигнала (рис. 12) переключатель "ВРЕМЯ/ДВЛ." осциллографа 01-70 установить в положение "2 jls", переключатель "ЧИСЛО ДЕЛЕНИЙ" калибратора установить на 8 делений и потенциометром " J " осциллографа CI-70 изображение на его экране установить в пределах шкалы (от самой нижней до самой верхней риски шкалы экрана осциллографа СТ—70)• Затем потенциометрам "УРОВЕНЬ"’ установить устойчивое изображение сигнала на экране осциллографа CI-70. Длительность фронта и среза определить от уровня 0,1 до уровня 0,9 амплитуды изображения прямоугольного импульса.

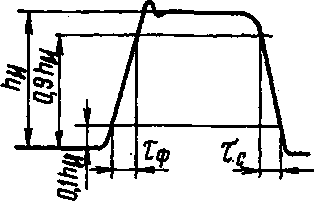

Рис. 12. Осциллограмма прямоугольного импульса сигнала калибровки коэффициента отклонения канала вертикального отклонения осциллографов:

Ьи - амплитуда изображения прямоугольного импульса; Сф - длительность фронта прямоугольного импульса; 2с - длительность среза прямоугольного импульса

При проверке длительности среза прямоугольного сигнала тумблер "+/-" осциллографа 01-70 устанавливается в положение 1»_П

•

Результаты считать удовлетворительными, если длительность фронта и среза составляет не более 10 мкс.

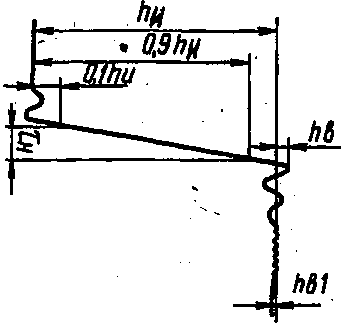

II.4.4. Определение размаха пульсаций^ шумов напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов проводить в точке "10 В/дел." при числе делений, равном 10.

Девиация напряжения калибратора должна быть выключена. Кнопка "ВКЛ." калибратора напряжения и кнопка "+" переключателя "МОД." калибратора должны быть нажаты.

Определение проводить с помощью осциллографа CI-70 (вариант I) для чего с помощью кабеля "И1-9 К №1" выходной разъем ¹¹      " калибратора соединить со входным разъемом "+ВХОД"

осциллографа 01-70.

Органы управления осциллографа CI-70 установить в следующие положения:

переключатель "РАСТЯЖКА” - в положение "ВЫО.";

переключатель "А/А+Б/Б ЗАД./Б" - в положение "А”; переключатель "1:10/1:1/СЕТЬ/ВНУТР," - в положение "СЕТЬ"; тумблер "+/-" - в положение "+";

переключатель "ВЧ/ /ее" - в положение "      ";

переключатель "АВТ./ВДУЩ./ОДНОКР." - в положение "ВДУЩ."; переключатель "ВРЕМЯ/ДЕЛ.” - в положение "IOms";

тумблер ”^/ог" - в положение " ~ "; переключатель " V/ДЕЛ." - в положение "0,02"; потенциометр "УСИЛЕНИЕ" - *в положение "КАЛИБР."; потенциометр "УРОВЕНЬ" - в положение, обеспечивающее устойчивое изображение сигнала на экране осциллографа CI-70;

потенциометр "   |  " - в положение, при котором луч развер

тки установится на середину шкалы экрана осциллографа CI-70 (при этом кабель отключается от входного разъема”+ВХОД’'осциллографа С1-70).

Результаты считать удовлетворительными, если размах пульсаций и шумов не превышает 100 мВ.

II .4.5. Определение напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов проводить с помощью цифрового вольтметра В7-23 (вид сигнала на выходном разъеме "     " калибратора - положительное постоянное напря

жение - при этом нажаты кнопки •"+" переключателя "МОД." и "ВКЛ." калибратора напряжения). Для этого с помощью кабеля и соответствующей нагрузки, указанной в табл. 6 и 7, выходной разъем "е* " калибратора соедините со входным разъемом цифрового вольтметра В7-23.

Определение проводите в точках, указанных в табл. 6 и 7.

Пределы измерений цифрового вольтметра В7-23 необходимо установить в соответствии с указанными в табл. 6 й 7. При измерениях, проводимых в точках, указанных в табл. 6, девиация напряже- „ ния калибратора должна быть выключена. При измерениях, проводимых в точках, указанных в табл. 7, включить девиацию напряжения и произвести точную установку напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов:

для точек'5; I; 0,5; 0,1; 0,05; 0,01 В/дел. и точки 10 мВ/дел. устанавливается точно 100 В (при Пуст.=Ю В/дел. и а’<0);

для точек 2$ 0,2; 0,02 В/дел. устанавливается точно 50 В (при Пуст. = 10 В/дел.'и m =5).

Таблица 6

Таблица 7

Примечание. Пуст - установленный коэффициент ртклонения; пк - установленная величина выходного напряжения.

Определить относительные погрешности установки напряжения в точках, указанных в табл, б и 7, по формулам:

и К - ^Р1ИЗМ

<f3 = ^Лк - ^Р5изи___,   (7)

ик

где <51  - относительная погрешность установки выходного

напряжения в точках, указанных в табл. 6;

62.  - относительная погрешность установки выходного нап

ряжения в точках 5; 2; I; 0,5; 0,2; 0,1; 0,05; 0,02; 0,01 В/дел., табл. 7;

63   - относительная погрешность установки выходного

напряжения в точке 10 uB/дел., табл. 7’;

ик - установленная величина выходного напряжения;

- измеренная величина выходного напряжения в точках, указанных в табл. 6;

П2изм - измеренная величина выходного напряжения в тачках 5; 2; I; 0,5; 0,2; 0,1; 0,05; 0,02; 0,01 В/дел., табл. 7;

иЗизм /- измеренная величина выходного напряжения в точке 10 мВ/дел.^табл. 7.

Определить максимальную относительную погрешность установки выходного напряжения по формулам:

б макс- =^Г Ямакс- + ^2макс- + d3(8)

($макс+ = <Имакс+ + <52макс+ + сГЗ, (9)

где (Умакс—максимальная отрицательная или положительная погрешность установки выходного напряжения;

tfl мако—максимальная отрицательная или положительная относительная погрешность установки выходного напряжения в точках, указанных в табл. 6;

<52макс - максимальная отрицательная или положительная относительная погрешность установки выходного напряжения в точках 5; 2; I; 0,5; 0,2; 0,1; 0,05; 0,02; 0,01 В/дел., табл. 7;

$3    - отрицательная иди положительная (от этого за

висит, в какую формулу (8) или (9) - будет поставлена f 3) относительная погрешность установки выходного напряжения в точке 10 мВ/дел., табл. 7.

Результаты считать удовлетворительными, если на выходном разъеме        калибратора устанавливаются напряжения, указанные

в табл.6 и 7, с максимальной отрицательной относительной погрешностью установки выходного напряжения Лакс-, не превышающей минус 0,25%, с максимальной положительной относительной погрешностью установки выходного напряжения (Гмакс+, не превышающей 0,25% в нормальных условиях, и с . максимальной отрицательной относительной погрешностью установки выходного напряжения Лакс-, не превышающей минус 0,35%, и максимальной положительной относительной погрешностью установки выходного напряжения Лакс+, не превышающей 0,35%, в рабочих условиях.

Определение соответствия амплитуды прямоугольного сигнала амплитуде постоянного напряжения проводить на нулевом уровне _ прямоугольного сигнала, для чего нажать одновременно кнопки ^п+" и "—PL" переключателя "НОДЛ, калибратора и установить предел измерения цифрового вольтметра В7-23 - 0,1 В (при выходном напряжении калибратора 100 В).

Результаты считать удовлетворительными, если напряжение на цифровом вольтметре В7-23 не превышает по абсолютной величине 5 мВ.

II.4.6. Определение погрешности установки девиации Дн напряжения сигналов калибровки коэффициента отклонения канала вертикального отклонения осциллографов проводить о помощью цифрового вольтметра В7-23 (вид сигнала на выходном разьеме " калибратора - положительное постоянное напряжение, при этом нажата кнопка "+" переключателя "МОД." калибратора) в точке 10 В/дел при числе делений, равном 10. Кнопка "ВКЛ." калибратора напряжения должна быть нажата. Для этого с помощью кабеля и нагрузки "1,1 МОм” выходной разъем "     " калибратора соединить со входным разъе

мом цифрового вольтметра В7-23. На цифровом вольтметре В7-23 установить диапазон измерений 100 В.

Измерении проводи» в следующих точках установки девиации напряжения:

-3; 0; +3% - в диапазоне +3%;

-10; +10% - в диапазоне +10%.

Для этого с помощью потенциометра "ДЕВИАЦИЯ, КАЛИБРАТОР НАПРЯЖЕНИЯ" калибратора стрелку микроамперметра, расположенного на передней панели калибратора, совместить с соответствующей риской шкалы микроамперметра, после чего произвести отсчет на цифровом вольтметре В7-23.

Абсолютную'погрешность установки величины девиации напряжения определить по формуле

--I) • 100% - Дн, (Ю) Пк изм.

где ДОн - абсолютная погрешность установки величины девиации напряжения, %;

иизм - измеренная величина напряжения при установленной величине девиации напряжения, В;

ик изм- измеренная величина напряжения при выключенной девиации напряжения, В;

Дн -установленная величина девиации напряжения, %•

Результаты считать удовлетворительными, если девиация напряжения устанавливается в диапазонах не менее +3 % и 10 % с абсолютной погрешностью установки величины девиации напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов,не превышающей +0,135% в диапазоне девиации +3%(не превышающей +0,06% в точкеО) и +0,55% в диапазоне девиации +10% в нормальных условиях^ и +0,J65% в диапазоне девиации +3%^ (не превышающей" +570Б%~^^               в диапазонб_девиа-_

ций +10% в рабочих условиях*

II .4.7’.'Определение параметров периодического сигнала калибровки длительности разверток осциллографов (с возможностью девйации периода следований Тк) в режиме калибровки проводить во всех точках диапазона от 0,1 мкс/дел. до I с/дел, при выключенной девиации периода следования калибратора. Кнопка' "ВЕЛ." калибратора напряжения        должна быть отжата.

Определение полярности, размаха и установки периода следования сигнала проводить с помощью осциллографа CI-70 (вариант I). Для этого с помощью кабеля "И1-9 К № I” и нагрузки "50 Ом" выходной разъем "        калибратора соединить со входным разъемом

"БВХДД" осциллографа С1-70<

Синхронизация осциллографа Ci-70 - внутренняя.

Органы управления осциллографа CI-70 установить в следующие положения:

переключатель "РАСТЯЖКА" - в положение "ВЫКЛ."; переключатель "А/А+Б/Б ЗАД./Б" - в положение "А"; переключатель "1:10/1:1/СЕТЬ/ВНУТР." - в положение "ВНУТР."; тумблер "+/-" — в положение "+";

переключатель "ВЧ/ / о* " - в положение "      ";,

переключатель "АВТ./ВДУЩ./ОДНОКР." - в положение ^ПВДЩ.^П; переключатель "ВРЕМЯ/ДЕЛ." - в положение, соответствующее периоду следования проверяемого сигнала, поделенному на 2;

тумблер "    / er " - в положение "      ";

переключатель " v/ДЕЛ." - в положение "0,5"; потенциометр "УСИЛЕНИЕ" - в положение "КАЛИБР."; потенциометр "УРОВЕНЬ" - в положение, обеспечивающее устойчивое, изображение сигнала на экране осциллографа CI-70;

потенциометр " |    - в положение, при котором луч разверт

ки установится на середину шкалы экрана осциллографа CI-70 (при этом кабель отключить от входного разъема "+ВХОД" осциллографа Ci-70).

При определении сначала проверить сигнал в диапазоне от 0,1 мкс/дел. до I с/дел. при отжатых кнопках "х2" и "х5" калибратора, затем выбрать точку 10 мкс/дел. и проверить множители "х2" и "х5", для чего нажать соответствующую кнопку калибратора.

Результаты считать удовлетворительными, если на экране осциллографа CI-70 наблюдаются импульсы сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) положительной полярности, размахом не менее I В, если период следования сигнала равен IO* I малых делений шкалы экрана осциллографа CI-70.

. Определение абсолютной погрешности установки периода следо-вания сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) в режиме калибровки проводить в точке 0,1 мо/дел, с помощью частотомера 43-38. Для этого с помощью кабеля "И1-9 К № I" выходной разъем калибратора соединить со входным разъемом "ВХОД В" частотомера 43-38, который используется в режиме измерения периода следования.

Органы управления частотомера 43-38 установить в следующие положения:

_л переключатель "ВРЕМЯ СЧЕТА ms /МНОЖИТЕЛЬ" - в положение переключатель “РОД,РАБОТЫ" - в положение "ПЕРИОД А"; переключатель "МЕТКИ ВРЕМЕНИ" - в положение "IO ns"; переключатель "АТТЕНЮАТОР⁰по входу В-в положение "БЛОК"; тумблер "50S2 " - в положение "50Si! ";

тумблер "СОВМ./РАЗД." - в положение "РАЗД.";

тумблер "/// " по входу В-в положение " J* "; потенциометр "УРОВЕНЬ ЗАПУСКА" по входу В-в положение, обеспечивающее уверенный счет периода следования.

Записать показания частотомера 43-38. Результаты считать удовлетворительными, если период следования сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) в нормальных и рабочих условиях в режиме калибровки находится в пределах от 99,990 до 100,010 мкс.

ТТ.4.8. Определение параметров периодического сигнала калибровки длительности разверток.осциллографов (без возможности девиации периода следования Тк) в режиме калибровки проводить в точках 10, 20 и 50 нс/дел. при выключенной девиации периода следования. Кнопка "ВО.” калибратора напряжения калибратора должна быть отжата.

Определение амплитуды проводить с помощью осциллографа СТ-70 (вариант 3). Для этого с помощью кабеля "ИТ-9 К Кз I" и перехода "32-37" выходной разъем "4—*калибратора соединить со входным разъемом "ВХОД I" осциллографа СТ-70.

Синхронизацию осциллографа СТ-70 осуществлять периодическим сигналом калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) с установленным периодом следования IQ мкс/дел. Для этого с помощью кабеля "ИТ-9 К № 1" и перехода "32-37" выходной разъем "        калибратора

соединить со входным разъемом "СИНХРОНИЗАЦИЯ,ВХОД" осциллографа СТ-70.

Органы управления осциллографа СТ-70 установить в следующие положения:

переключатель "РАСТЯЖКА" - положение "ВЫКЛ.";

переключатель "ВЧ/ИМП." - в положение "ИМП."; потенциометр "ТОЧКИ/ДЕЛ." - в положение "100";

переключатель "ВРЕМЯ/ДЕЛ." - в положение, соответствующее периоду следования проверяемого сигнала (10, 20 или 50 нс);

переключатель "I+11/I/11/I и II" - в положение "I";

тумблер "НОРМ./СГЛАЖ." - в положение "СГЛАЖ."; переключатель " mV /ДЕЛ." - в положение "200"; потенциометр "КАЛИБР. ПЛАВНО" - в положение'"КАЛИБР."; потенциометр "  • " - в положение, при котором луч развертки установится на середине шкалы экрана осциллографа CI-70 (при эхом кабель отключить от входного разъема "ВХОД I" осциллографа CI-70);

потенциометр "+—•-*-" - в положение, обеспечивающее устойчивое изображение сигнала на экране осциллографа СТ-70.

Результаты считать удовлетворительными, если размах проверяемого сигнала составляет не,менее'25 малых делений и период следования проверяемого сигнала равен 5+0,5 малых делений шкалы экрана осциллографа СТ-70.

X   'И.4.9. Проверку установки девиации периода следования сиг

нала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) проводить с помощью частотомера 43-38 в точке 0,1 мс/дел. Кнопка "ВКЛ." калибратора напряжения цалибратора'должна быть отжата.

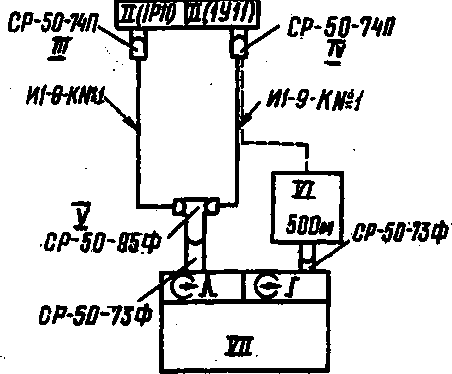

Для этого с помощью кабеля "ИТ-9 К № I^й выходной разъем "          калибратора соединить со входным разъемом “ВХОД В®

частотомера 43-38, который используется в режиме измерения периода следования.

Органы управления частотомера 43-38 установить в следующие положения:

переключатель “ВРЕМЯ СЧЕТА ms/МНОЖТЕЛЬ" - в положение "I0²";

переключатель "РОД РАБОТУ" - в положение "ПЕРИОД А"; переключатель "МЕТКИ ВРЕМЕНИ* - в положение "0,1 jas "; переключатель “АТТЕНЮАТОР”по входу В - в положение "БЛОК"; тумблер "50 S? " - в положение ⁴50 52 "• тумблер "СОВМ./РАЗД." - в положение "РАЗД.";

" - в положение "

п •

потенциометр "УРОВЕНЬ ЗАПУСКА" по входу В-в положение, обеспечивающее уверенный счет периода следования.

Измерение проводить в следующих точках установки девиации периода следования:

-3; 0; +3% — в диапазоне девиации +3%;

+10; -IQJ& - в диапазоне девиации +10%.

Для этого с помощью потенциометра" "ДЕВИАЦИЯ, КАЛИБРАТОР ВРЕМЕННЫХ ИНТЕРВАЛОВ¹¹ калибратора стрелку микроамперметра, расположенного на передней панели калибратора, совместить с соответствующей риской шкалы микроамперметра и произвести отсчет на . частотомере 43-38.

Абсолютную погрешность установки величины девиации периода следования определить по формуле

дд® =(_Заза---------1). ioo% - Д1,    (и)

Тк изы

где ДДт - абсолютная погрешность установки величины девиации периода следования, мкс;

Тизм - измеренная величина периода следования при установленной величине девиации периода следования, мкс;

Тк изм- установленная величина периода следования при включенной девиации периода следования, мкс;

Дт - установленная величина девиации периода следования, %.

Результаты считать удовлетворительными, если девиация периода следования устанавливается в диапазонах не менее +3 % и +10% с абсолютной погрешностью установки величины девиацйи периода следования сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк), не превышающей +0,135% в диапазоне девиации +3% (не превышающей +0,06% в точке 0)’ и +0,53% в диапазоне девиации +10% в нормальных условиях и не превышающей +0,165% в диапазоне девиации +3% (не превышающей +0,06% в точке 0) и £0,65% в диапазоне девиации +10% в рабочих условиях*

II .4ДО^/Определение параметров сигнала калибровки пере-ходной характеристики канала вертикального отклонения осциллографов проводить при выключенной девиации периода следования и нажатой' кнопке "0,1" переключателя "ЗАДЕРЖКА jis " калибратора* Кнопка "ВЕЛ." калибратора напряжения должна быть отжата* Определение времени нарастания, выброса на вершине , неравномерности вершины импульса сигнала калибровки переходной характеристики канала вертикального отклонения осциллографов проводить в точке 10 мкс/дел, с помощью осциллографа 01-70 (вариант .3). Для этого с помощью кабеля "И1-9 К № 1" и перехода "32-37" выходной разъем "        калибратора соединить

со входным разъемом "ВХОД I" осциллографа CI-70.

Синхронизацию осциллографа CI-70 осуществлять периодическим сигналом калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк), для чего с помощью кабеля "ИТ-^Е № I" и перехода "32-37" выходной разъем         ка

либратора соединить со входным разъемом ^СИНХРОНИЗАЦИЯ, ВХОД" осциллографа И-70.

Органы управления осциллографа С1-70 установить в следующие положения:

переключатель "РАСТЯЖКА" - в положение "ВЫЕЛ.";

переключатель "ВЧ/ИМП.” - в положение "ИМИ"; потенциометр “ТОЧКА/ДЕЛ.” - в положение "IOO"; переключатель ”1+11/1/11/1 и 11" - в положение'"1”; тумблер ”НОРМ./СГЛАД." - в положение "СГЛАЖ.”; потенциометр “КАЛИБР, ПЛАВНО” - в положение “КАЛИБР:?¹; потенциометр            - в положение, обеспечивающее ус^

тойчивое изображение сигнала на экране осциллографа И-70.

При проверке времени нарастания переключатели осциллографа CI-70 установить в следующие положения:

’ “ВРЕМЯ/ДЕ Л.¹¹ - в положение “IO ns ^п;

« mV- /ДЕЛ.” - в положение ^п50”.

Фронт проверяемого импульса вывести на экран осциллографа 01—70 с помощью потенциометра “ЗАДЕРЖА” осциллографа С1-70. Далее вершину проверяемого импульса с помощью потенциометра " | " осциллографа CI-70 установить на самой верхней риске шкалы экрана осциллографа 01-70. Затем с помощью потенциометра “АМПЛ.КА-ЛИБРАТОР ВРЕМЕНИ НАРАСТАНИЯ¹¹ калибратора изображения импульса по вертикали на экране осциллографа 01-70 установить равным восьми большим делениям. Переключатель "ВРЕМЯ/ДЕЛ." осциллографа 01-70 установить в положение ⁿ0_f5 ns ".

tj Определение времени нарастания импульса сигнала калибровки переходной характеристики канала вертикального отклонения осциллографов проводить по шкале экрана осциллографа 01-70 как время нарастания изображения проверяемого импульса от уровня 0,1 до уровня 0,9 его амплитуды (рис. 13)..

Результаты считать удовлетворительными, если время нарастания изображения проверяемого импульса не превышает 1 нс.

Рис. 13. Осциллограмма времени нарастания, величины выброса и неравномерности вершины переходной характеристики:

- время нарастания переходной характеристики; Ъв - выброс на' переходной характеристике; ьи - амплитуда изображения проверяемого им-пульса;Ъв1 - неравномерность вершины, обусловленная отражениями, и синхронными наводками

При определении времени установления, выброса, неравномерности вершины переключатель "ВРЕМЯ/ДЕЛ." осциллографа С1-70 установить в положение "1 ns". Затем с помощью потенциометра "ЗАДЕРЖКА¹¹ осциллографа С1-7О изображение проверяемого импульса установить на экране осциллографа (Я-70 таким образом, чтобы точка на положительном фронте на уровне ОД амплитуды изображения проверяемого импульса совпала с крайней левой вертикальной риской шкалы экрана осциллографа CI-70. В переключателе "ЗАДЕРЖКА " калибратора временно отключить все кнопки и переключатель "mV /ДЕЛ." осциллографа С1-70 установить в положение "5", а переключатель "ВРЕМЯ/ДЕЛ." осциллографа CI-70 установить в положение "0,ijis ", затем с помощью потенциометра " | " осциллографа С1-70 луч раэ-вертки установить на середину шкалы экрана осциллографа С1-70. Переключатель "ВРЕМЯ/ДЕЛ." осциллографа CI-70 вновь установить в положение "I ns ".

Определение величин выброса на вершине и неравномерности вершины по шкале экрана осциллографа С1-70 проводить по форму-лам:

где р' - величина выброса;

Ьв - выброс на переходной характеристике;

ьи - амплитуда изображения проверяемого импульса;

Ун - неравномерность вершины;

лй - выброс или впадина на вершине импульса, обусловленные отражениями и синхронными наводками.

Результаты считать удовлетворительными, если выброс на вершине изображения проверяемого импульса не превышает 5%, если неравномерность вершины проверяемого импульса не превышает 5% до пятой наносекунды от уровня ОД амплитуды проверяемого импульса, неравномерность вершины проверяемого импульса на пятой наносекунде от уровня ОД амплитуды проверяемого импульса и далее не превышает 2%.

При проверке неравномерности вершины проверяемого импульса спустя первые 10 нс отжать все кнопки переключателя "ЗАДЕРЖКАJ^ⁿ калибратора. Переключатель "ВРЕМЯ/ДЕЛ." осциллографа CI-70 'установить в положение "20 ns ", а переключатель " mV /ДЕЛ?¹ -в положение "5".

Результаты считать удовлетворительными, если размах наводки не превышает 8 мВ.

^Определение периода следования формы и амплитуды сигнала калибровки переходной характеристики канала вертикального отклонения осциллографов проводить с помощью осциллографа (Я-70 (вариант 1), для чего с помощью кабеля "И1-9 К № I^й и нагрузки "50 Ом” выходной разъем "е-*У~^п калибратора соединить со входным разъемом "+ВХОД" осциллографа CI-70.

Синхронизацию осциллографа (Я-70 осуществлять сигналом калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк), для чего с помощью кабеля "И!-9 К й!" выходной разъем "е*Л." калибратора соединить со входным разъемом "ВХОД СИНХ. А" осциллографа И-70.

Органы управления осциллографа 01-70 установить в следующие положения:

переключатель "РАСТЯЖКА" - в положение "ВЫКЛ.";

переключатель "А/А+Б/Б ЗАД./Б" - в положение "А";

переключатель "1:10/1;1/СЕТЬ/ВНУТР." - в положение "1:1"; тумблер "+/-" - в положение "+";

переключатель "ВЧ/ ~           в положение "  ~   ";

переключатель "АВТ./ЖДУЩ./ОДНОКР." - в положение "ЖДУЩ."; переключатель "ВРЕМЯ/ДЕЛ." - при проверке формы и амплитуды - в положение "5 jls " (при этом определение проводите в точке 10 мкс/дел. калибратора); при проверке периода следования -- в положение, соответствующее периоду следования проверяемого сигнала, поделенному на 2;

тумблер "        " - в положение " ~  ";

переключатель " V/дел." - в положение "0,1";

потенциометр "УСИЛЕНИЕ" - в положение "КАЛИБР."; потенциометр "УРОВЕНЬ"*- в положение, обеспечивающее устойчивое изображение сигнала на экране осциллографа 01-70.

Определение амплитуды проводить при крайних положениях потенциометра" АМПЛ. КАЛИБРАТОР ВРЕМЕНИ НАРАСТАНИЯ" калибратора. Результаты считать удовлетворительными, если амплитуда, плавно регулируется от минимального значения не более 0,36 до максимального значения не менее 0,44 В, форма импульсов прямо-угольная и период составляет 10+1 малого деления шкалы экрана осциллографа И-70.

II .4.11. Определение погрешности установки задержки сигнала калибровки переходной характеристики канала вертикального отклонения осциллографов относительно сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) проводить с помощью осциллографа 01-70 (вариант

1) во всех точках установки задержки при установленной периоде следования сигнала калибровки переходной характеристики 10 мкс/дел. Кнопки "ДЕВИАЦИЯ, КАЛИБРАТОР ВРЕМЕННЫХ ИНТЕРВАЛОВ" и "ВКЛ;« калибратора напряжения калибратора должны быть отжаты.

Для этого с помощью кабелей "И1-9 К № 1" и тройника "СР--50-95Ф" выходной разъем          калибратора соединить со вхо

дами "+ВХОД" и "ВХОД СИНХ. А" осциллографа CI-70. Схема соединения приборов показана на рис. 14.

Органы.управления.осциллографа 01-70 установить в следующие положения:

переключатель "РАСТЯЖКА" - в положение "х!0"; переключатель "А/А+Б/Б ЗАД,/Б" - в положение "А"; переключатель "1:10/1:1/СЕТЬ/ВВУТР." - в положение ^WI:I^W; тумблер "+/-" - в положение "+";

переключатель ”ВЧ/ . / съ? " - в положение "ВЧ"; переключатель "АВТ./ЖДУЩ./ОДНОКР." - в положение "ЗДУИ."; переключатель "ВРЕМЯ/ДЕЛ." - в положение "0,1 jas"; тумблер " ^ / о/ " - в положение " от «• переключатель "V /ДЕЛ." - в положение "0,5"; потенциометр "УСИЛЕНИЕ" - в положение "КАЛИБР."; потенциометр "УРОВЕНЬ" - в положение, обеспечивающее устойчивое изображение сигнала на экране осциллографа CI-70.

V Установить задержку в калибраторе "0,05 jos ". Фронт сигнала на уровне 0,5 его амплитуды с помощью потенциометра "ПЛАВНО/ *—« осциллографа CI-70 совместить с* пересечением левой крайней вертикальной и средней горизонтальной рисок шкалы экрана осциллографа 01-70. Затем от тройника СР-50-95Ф конец кабеля, ведущего на входной разъем "+ВХОД" осциллографа 01-70, отсоединить и присоединить к выходному разъему "S—>/" калибратора через нагрузку "50 Ом". Затем потенциометром " j " осциллографа (Я-70 фронт сигнала на уровне 0,5 его амплитуды совместить со средней горизонтальной риской шкалы экрана осциллографа И-70. . Задержку определить как расстояние по горизонтальной средней"риске шкалы экрана осциллографа 01-70 от ее начала до точки ее пересечения с фронтом на уровне 0,5 амплитуды сигнала с выходного разъема "^/""калибратора.

Определение погрешности установки задержки 0,1; 0,2; 0,5 мкс проводить аналогично, менять лишь положение переключателя "ВРЕМЯ/ДЕЛ." осциллографа 01-70:

"0,2 jis " - для задержки 0,1 мкс; "0,5 j|As » — ддя задержки 0,2 мкс; "1 jis " - для задержки 0,5 мкс.

СЬЮ

Рио. 14. Схема соединения приборов дан определения установки задержки:

I - осциллограф; Я - блок; Ш - разъем "ВХОД СИНХ. А”; ПГ - разъем "+ВХ0Д"; У - тройник; JI — нагрузка; УП - калибратор

Результаты считать удовлетворительными, если обеспечивается установка задержки Тз сигнала калибровки переходной характеристики канала вертикального отклонения осциллографов относительно сигнала калибровки длительности разверток осциллографов (с возможностью, девиаций периода следования Тк) на 0,05; 0,1; 0,2; 0,5 мкс с абсолютной погрешностью,, не превышающей +(0,1 Тз + 30 нс).

II.4.12. Определение параметров периодического сигнала синхронизации проводить с помощью осциллографа (Ж-70 (вариант 1). Кнопки "ДЕВИАЦИЯ, КАЛИБРАТОР ВРЕМЕННЫХ ИНТЕРВАЛОВ" и "ВКЛ." калибратора напряжения должны быть, отжаты.                       •

Для этого с помощью кабеля "И-9 К № 3" и нагрузки "50 Ом” выходные гнезда " С-»■ СИНХРОНИЗАЦИЯ 100 kHz " калибратора соединить со входным разъемом "+ВХ0Д" осциллографа 01-70.

Синхронизацию осциллографа~С1-70 осуществлять сигналом калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк), для чего с помощью кабеля “ИТ-9 К № 1" выходной разъем "(—*У\." калибратора соединить со входным разъемом "ВХОД СИНХ. А" осциллографа И-70.

Период следования сигнала на входном разъеме         калиб

ратора установите 0,1 мс/дел.

Органы управления осциллографа С1-70 установить в следующие положения:

переключатель "РАСТЯЖКА" - в положение "ВЫКЛ."; переключатель "А/А+Б/Б ЗАД./Б" - в положение "А";

переключатель Г:10/1:1/СЕТЬ/ВНУТР." - в положение "1:1"; тумблер "+/-" - в положение "+";

переключатель "ВЧ/ / £=> ¹¹ - в положение "ВЧ"; переключатель "АВТ./ЗДРЩ./ОДНОКР." - в положение "2ДУЩ."; переключатель "ВРЕМЯ/ДЕЛ." - в положение ”10 /из "; тумблер ¹¹               - в положение ««==•«•

переключатель " V /ДЕЛ.” - в положение ”1”; потенциометр ''УСИЛЕНИЕ” - в положение "КАЛИБР.”; потенциометр "УРОВЕНЬ” - в положение, обеспечивающее устойчивое изображение сигнала на экране осциллографа Ci-70;

потенциометр " | " - в положение, при котором луч развертки установится на середину шкалы экрана осциллографа CI-70 (при этом кабель отключите от входного разъема "+ВХОД" осциллографа И-70).

"Результаты считать удовлетворительными, если на экране осциллографа наблюдается устойчивое изображение сигнала синхронизации положительной полярности амплитудой не менее I В и период следования сигнала равен 10 мкс«

II .4.13. Определение параметров периодического сигнала для проверки запуска схем синхронизации осциллографов от сети проводите с помощью осциллографа 01-70 (вариант !)•

Для этого питание калибратора и осциллографа обеспечить от одной сети*50 Гц, а затем с помощью кабеля "И1-9 К № I" выходной разъем "   - СИНХР. ОТ СЕТИ" калибратора соединить со входным

раэъемом "+ВХОД" осциллографа CI-70.

Органы управления осциллографа 01-70 установить в следующие положения:

переключатель "РАСТЯЖКА" - в положение "ВЫКЛ."; переключатель "А/А+Б/Б ЗАД./Б" - в положение "А"; переключатель "1:10/1:1/СЕТЬ/ВНУТР." - в положение "СЕТЬ"; тумблер "+/-" - в положение переключатель "ВЧ/ <^> /       - в положение "     ";

переключатель "АВТ/2ДУЩ./0ДН0КР." - в положение "ВДУЙ." переключатель "ВРЕМЯ/ДЕЛ." - в положение "20 ms «• тумблер "            " - в положение "       ";

переключатель " V/ДЕЛ.” - в положение "I”; потенциометр "УСИЛЕНИЕ” - в положение "КАЛИБР.”;

потенциометр "УРОВЕНЬ" - в положение, обеспечивающее устойчивое изображение на экране осциллографа (Л-70.

Перед измерениями луч развертки установить на середину шкалы экрана осциллографа 01-70. Отсчет амплитуды производить от середины шкалы при крайних положениях потенциометра "АМПЛ.СИНХР. ОТ СЕТИ” калибратора.

Результаты считать удовлетворительными, если на экране осциллографа CI-7O наблюдается устойчивое изображение сигнала для проверки схем синхронизации осциллографов от сети с периодом, равным 20 мс, и амплитудой, регулируемой плавно от минимального значения 0,05 В (проверяется при положении переключателя " V /ДЕЛ.” осциллографа (И-70 - ^п0,02^и) до максимального значения не менее I В.

11.5. Оформление результатов поверки

И .5/1. Внести результаты поверки в формуляр калибратора 2.085.024 ФО.

11.5.2. В случае положительных результатов поверки кьллб-раторов, подлежащих государственной поверке, выдается свидетельство о государственной поверке органами государственной метрологической службы»

И.5.3. В случае отрицательных результатов поверки калибраторов запрещается выпуск их в обращение на данном предприятии с обязательным погашением клейм и указаниями в документах по оформлению результатов поверки о непригодности калибратора»
