Методика поверки «МИЛЛИВОЛЬТМЕТР ЦИФРОВОЙ ШИРОКОПОЛОСНЫЙ» (ВЗ-59)

1990

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПРИЛОЖЕНИЕ 10. Протокол........................

ПРИЛОЖЕНИЕ II. Упаковка прибора.................

ПРИЛОЖЕНИЕ 12. Порядок- расположения транспортной маркировки и пломбирования.......

L

L

Настоящий раздел составлен в соответствии с требованиями ГОСТ 8.118-74 ’’Вольтметры электронные. Методы и средства поверки при высоких частотах"-, МИ 118-77 "Методика поверки цифровых вольтметров, аналого-цифровых преобразователей напряжения и комбинированных (универсальных) цифровых приборов постоянного и переменного тока" (в дальнейшем - методика МИ 118-77) и устанавливает методы и средства поверки милливольтметра цифрового широкополосного В3~59.

• 11.1.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. II.

• 11.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки, необходимые при проверке приборов, указаны в табл. 12.

• 11.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающего воздуха,. °C (К) относительная влажность воздуха, % атмосферное давление, кПа (мм рт.ст.) напряжение питающей сети, В частота питающей сети, Гц

• 11.2.2. Перед проведением операций поверки необходимо выполнять подготовительные работы, указанные в разделе 8.

• 11.2.3. Для подготовки прибора к поверке:

соедините средства поверки с защитным заземлением; включите средства поверки на время установления их рабочего режима, указанного в их эксплуатационной документации, а пове-ряетлый прибор - на 15 мин.

• 11.3.1. Внешний осц^тр.

• 11.3.1.1. При проведении внешнегс осмотра установить соответ- ! ствие прибора требованиям п. 6.1. Приборы, имеющие дефекты, бра- | куют и направляют в ремонт.

Поверяемые точки

3; 10; 30; 100

Поверяемые точки

Наименование операций, производимых при поверке

—на

на

на

-на

2,650 на частоте I 10,000 на частотах 10 МГц;

Продолжение таблицы II-

Поверяемые точки

см.табл.14

Продолжение таблицы II

Поверяемые точки

Средства поверки

II.3.3.3

>20 МОм

M4I00/3

II.3.3.4

:^0 МОм

В7-36

■<1 со

BI-29

BI-9

вспомогательные

вспомогательные

образцовые

Наименование операций.

Наитленование операций, производимых при поверке

Средства поверки образцовые

• 11.3.2. Опробование

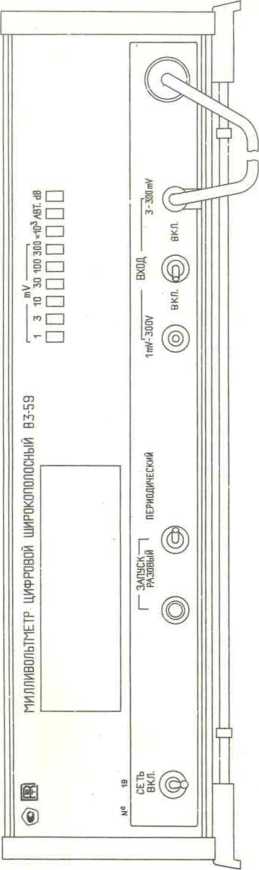

• 11.3.2.1. Производить опробование работы прибора на поддиапазоне 100 мВ при измерении через коаксиальную розетку и проб- I ником на частоте I кГц. Установить тумблер ЗАПУСК в положение / ПЕРИОДИЧЕСКИЙ, тумблер ВХОД в левое положение, подать от калиб-ратора BI-29 напряжение 100 мВ частотой I кГц на коаксиальную розетку. Показание прибора ВЗ-59 должно быть в пределах от 99,64 до 100,36 мВ. Нажать на кнопку "о/В". Показание прибора ВЗ-59 должно быть в пределах от т17,85 дЕ до -17,71 дБ. Отжать

ку       Изменял выходное напряжение калибратора BI-29 убедить

ся в том, что в каждом из индикаторов HI, Н4, Н8 и Н9 включаются цифры из ряда 0-9 и в индикаторе HI О включается цифра I или' при напряжении свыше 1,2 В символ перегрузки П. Нажать кнопку АВТ. Подать от калибратора П-29 напряжение 10 мВ частотой I кГц. Показание прибора 33-59 должно быть в пределах 9,965-10,035.

Отжать кнопку АВТ. Переключить тумблер ВХОД в правое положение. Подать от клибратора BI-29 напряжение 100 мВ частотой I кГц на пробник прибора ВЗ-59. Показание прибора ВЗ-59 должно быть в пределах от 98,55 до 101,45. Снять напряжение с пробника. Переключатель ВХОД установить в левое положение.

Неисправные приборы бракуют и направляют в ремонт.

• 11.3.3. Определение метрологических параметров.

• 11.3.3.1. Определить основную погрешность прибора методом прямого измерения напряжения образцовой меры на подциапазонах,

  ||

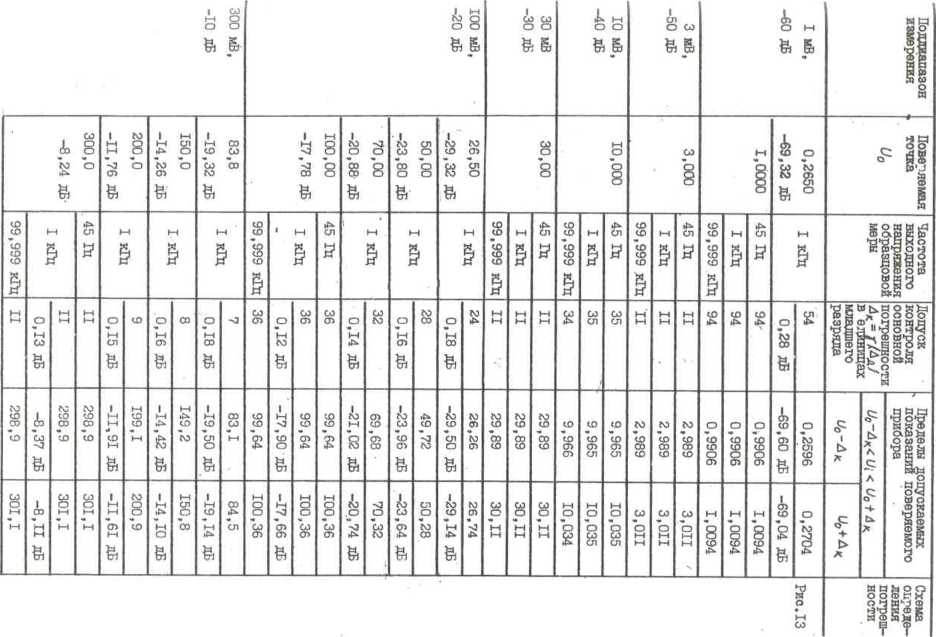

в поверяемых точках, на частотах по схемам, указанным в табл. 13. На вход испытуемого прибора подать заданное значение напряжения Uq и оценить разность между (Jq и полученными Uj показаниями прибора. В указанных в табл. 13 поверяемых точках зафиксировать показания прибора и сравнить их с пределами допускаемых показаний, которые приведены в табл. 13.

В поверяемых точках 0,2650 мВ, 26,50 мВ и 83,8 мВ при измерении напряжения через коаксиальную розетку и в поверяемых точках 0,838 мВ и 2,65 мВ при измерении пробником, погрешность определить по следующей методике.

На вход поверяемого прибора от образцовой меры подать регулируемое напряжение, соответствукщее поверяемым точкам. Изменяя выходное напряжение образцовой меры, установить показание пове-

j

Ui) ,

(17)

ряемого прибора равным и зафиксируйте по образцовой мере действительное значение входного напряжения tZj.

За погрешность прибора Л , выраженнух) в единицах м.яяттйгп разряда, принять разность

Схема соедашения аппаратуры при определении основной погрешности прибора на поддиапазонах 3-100 В

Схема соединения аппаратуры при определении основной погрешности и погрешности прибора на ппддиапазонах I мВ-1Б

где Ut - действительное значение входного напряжения в мВ, C/q номинальное показание прибора в поверяемой точке

Рис. 13

Рис. 14

Схегла соединения аппаратуры при'определений основной погрешности прибора на поддиапазоне 300 В

Рис. 15

Схема соединения аппаратуры

при определении основной погрешности прибора с делителем напряжения ДН-526

Рис. 16

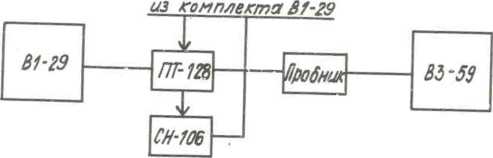

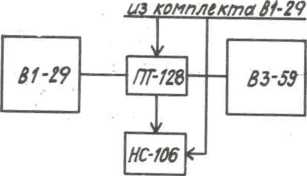

Схема соединения аппаратуры при определении основной погрешности и погрешности прибора с пробником

Рис. 17

Схема соединения аппаратзфы

при определении основной погрешности и погрешности прибора с пробником

и делителем напряжения ДН-527 при напряжении = 3 В вх

Рис. 18

Рис. 19

(18)

аз комплекта

B1-ZS

— ПТ-12& 1—Ё

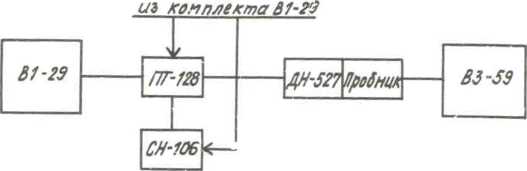

Схетла соединения аппаратуры при определении основной погрешности прибора с пробником и делителем напряжения ДН-527 при напряжении = 30 В

При подаче на делитель напряжения ДН-526 напряжений 265 и 1000 В установить поддиапазон прибора 100 мВ. В поверяемой точке 26,50 мВ при подаче напряжения 265 В на делитель ДН-526 определить основную погрешность аналогично определению основной погрешности в точке 26,50 мВ при измерении через коаксиальную розетку. При подаче на делитель напряжения ДН-527 напряжений 3 и 30 В установить поддиапазон прибора 30 и 300 мВ соответственно.

Результаты проверки считаются удовлетворительными, если показания Ц поверяемого прибора для всех поддиапазонов, частот и поверяемых точек, указанных в табл. 13, удовлетворяют неравенству

где                значения, указанные в табл. 13.

• II.3.3.2. Определить погрешность прибора в рабочих областях частот методом прямого измерения напряжения образцовой меры на поддиапазонах, в поверяемых точках, на частотах и по схемам, указанным в табл. 14. На вход испытуемого прибора подать заданное значение напряжения Uq и оценить разность между Ц? и полученными показаниями прибора. В указанных в табл. 14 поверяемых точках зафиксировать показания прибора и сравнить их с пределами допускаемых показаний, которые приведены в табл. 14.

1

Результаты поверки считать згдовлетворительными, если показания поверяемого прибора для всех поддиапазонов, частот и поверяемых точек, заказанных в табл. 14, удовлетворяют неравенству (18).

• 11.3.3.3. Сопротивление изоляции цепи питания определить в нормальных условиях с помощью мегаомметра M4I00/3, который ОДНИ1Л проводом подключить к соединенным контактам вилки сетевого питания испытуемого прибора и другим проводом к его корпусу.'

Сопротивление изоляции должно быть не менее 20 МОм.

• 11.3.3.4. Сопротивление изоляции контактов розетки кодового выхода и дистанционного управления определить в нормальных условиях с помощью вольтметра 37-36, Сопротивление изоляции измерить между корпусом прибора и контактами розеток.

Сопротивление изоляции должно быть не менее 20 МОм.

где I -

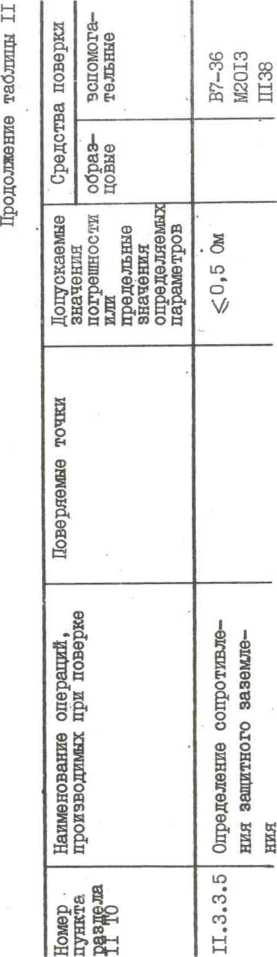

• 11.3.3.5. Сопротивление защитного заземления определить с помощью вольтметра Б7-36 и вольтамперметра ГЛ2018. Между клеммой защитного заземления и любой доступной металлической частью корпуса прибора пропускается ток, равный 20-25 А, Значение сопротивления значение пропускаемого тока в А;

значение падения напряжения, измеренное на испытуемом •соединении в В.

Сопротивление защитного заземления не должно быть более 0,5 См.

• II.4. Оформление результатов поверки

• 11.4.1. Результаты поверки оформляют в виде протокола. Формы протоколов приведены в приложениях 9 и 10.

• 11.4.2. Положительные результаты поверки должны оформляться записью результатов поверки в формуляре прибора, заверенной подписью поверителя и оттиском поверительного клейма (при первичной поверке).

• 11.4.3. Прибор, прошедпЕий поверку с отрицательными результатами, к выпуску из производства и ремонта, а также к применению запрещается и на нем должно быть погашено ранее установленное клеймо, если клеймо предусмотрено.

  84

  12. ПРАВИЛА ХРАНЕНИЯ

  в

  в неотапливаемом хранилище

  в

  в

  13. ТРАНСПОРТИРОЗАНКЕ

  13.1.

  от минус 50 до 40 °C;



В формуляр прибора должка быть внесена соответствуищая запись. При этом должно быть выдано извещение о непригодности с указанием 1ГОИЧИН недояустшости применения прибора.

• 12.1. Приборы допускают хранение в отапливаемом хранидище следующих условиях:

температура окружающего воздуха-от 5 до 40 °C; относительная влажность воздуха до SO % при температуре 25 °C.

• 12.2. Прибор допускает хранение

следутоцих условиях:

те’шература окружающего воздуха относительная влажность воздуха до 98 % при температуре 25

• 12.3. Срок хранения прибора в отапливаемом хранилище 10 лет, неотапливаемом - 5 лет,

• 12.4. Через каждые полгода хранения прибор необходимо вынимать из укладочного ящика и включать в сеть на 30-минутный прогрев, что необходимо для формовки электролитических конденсаторов.

• 12.5.

согласно

Тара, упаковывание и маркирование упаковки.

• 13.1.1. Упаковывание прибора необходимо производить в условиях, указанных в п. II.2.1.

• 13.1.2. Упаковывание прибора при наличии укладочного ящика производить следующим образом (см. приложение II, рис. I).

Прибор вместе с выкройкой поместить в полиэтиленовый мешок, со стороны задней панели положить мешочки с силикагелем на картонной прокладке.

Последний шов мешка сварить.

Упакованный таким образом прибор уложить в закладочный ящик.

Эксплуатационную документацию и альбом схем в полиэтиленовом мешке положить сверху прибора.

В отсек яшика поместить ЗИП, уложенный согласно приложению 3. Ящик закрыть и опломбировать.
