Паспорт

ЛИВЕ.415119.014 ПС

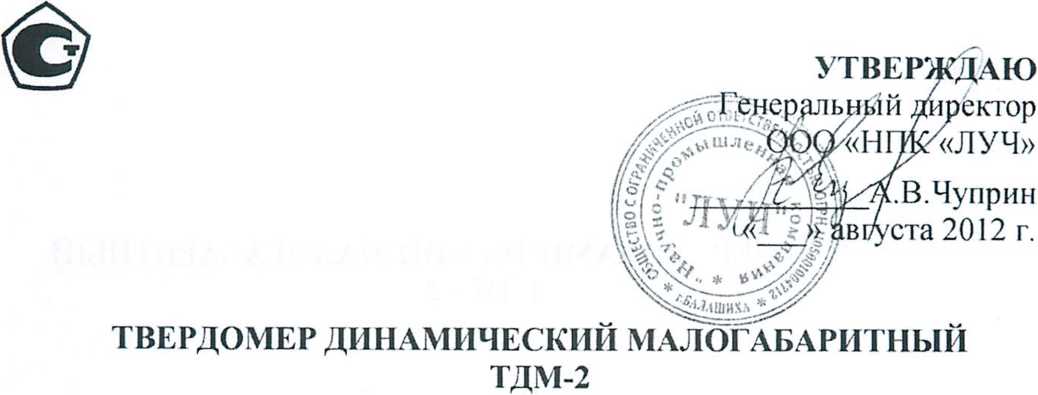

a/- mhw-il УТВЕРЖДАЮ

здел 4 «Методика поверки» Руководитель ГЦИ СИ ФГУП «ВНИИФТРИ»

А.Н. Щипунов «зо» августа 2012 г.

V» О’1'!

сспедо

о'

ТВЕРДОМЕР ДИНАМИЧЕСКИЙ МАЛОГАБАРИТНЫЙ ТДМ-2

Паспорт

ЛИВЕ.415119.014 ПС

СОДЕРЖАНИЕ

Введение

В-1

1. Назначение изделия

1-1

2. Технические характеристики

2.1. Общие технические характеристики

2-1

2.2. Метрологические характеристики

2-2

2.3. Воздействия внешних факторов

2-2

2.4. Показатели надежности

2-3

3. Комплектность

3-1

4. Методика поверки

4-1

5. Гарантии изготовителя

5-1

6. Свидетельство о приемке

6-1

7. Сведения о рекламациях

7-1

Настоящий Паспорт является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры и технические характеристики твердомера динамического малогабаритного ТДМ-2 (далее по тексту - твердомер).

Твердомер ТДМ-2 изготовлен в соответствии с техническими условиями ЛИВЕ.415119.014 ТУ.

  • 1.1. Твердомер динамический малогабаритный типа ТДМ-2 предназначен для экспрессного измерения твердости образцов и изделий из конструкционных, углеродистых и нержавеющих сталей, а также сплавов цветных металлов по шкалам Роквелла (HRC) и Бринелля (НВ).

Твердомер позволяет производить разбраковку материалов по твердости.

Для измерения твердости сплавов цветных металлов требуется соответствующая калибровка твердомера.

  • 1.2.  Твердомер может использоваться в производственных, лабораторных и полевых условиях в машиностроении, металлургии, энергетике и других отраслях промышленности.

  • 1.3. Твердомер позволяет производить измерения твердости на любых крупногабаритных изделиях, в том числе в труднодоступных зонах, на плоских и выпуклых поверхностях с радиусом кривизны не менее 15 мм, под различными углами и с параметром шероховатости не более Ra 2,5 по ГОСТ 2789-73.

  • 1.4. Рабочие условия применения:

  • - температура окружающего воздуха от минус 20 до 50 °C;

  • - относительная влажность 80% при температуре 25 °C и при более низких температурах без конденсации влаги.

  • 1.5. Вид климатического исполнения УХЛ, категория размещения 4.2** по ГОСТ 15150-69.

  • 1.6. По защищенности от проникновения твердых тел и воды внутрь изделия твердомер соответствует исполнению IP65 по ГОСТ 14254-96.

  • 1.7. Рабочее положение твердомера - произвольное, удобное для считывания оператором информации с цифрового дисплея твердомера.

  • 1.8. Твердомер не является источником шума.

  • 1.9. Пример записи обозначения твердомера при заказе и в документации другой продукции, в которой он может быть применен: «Твердомер динамический малогабаритный ТДМ-2 ЛИВЕ.415119.014 ТУ».

2. Технические характеристики

2.1. Общие технические характеристики.
  • 2.1.1. Количество шкал измерения твердости -                2:

  • - шкала Роквелла (HRC);

  • - шкала Бринелля (НВ).

  • 2.1.2. Диапазоны измерения в единицах твердости:

  • - по шкале «С» Роквелла, HRC                      от 20 до 70;

  • - по шкале Бринелля, НВ                          от 90 до 450.

  • 2.1.3. Дискретность отсчета измерения твердости:

  • 2.1.4. Максимальное отклонение положения преобразователя от

нормали к поверхности Земли, при котором сохраняется работоспособность твердомера, градусов

  • 2.1.5. Шероховатость контролируемой поверхности не более,

Ra

  • 2.1.6. Время непрерывной работы твердомера от полностью

заряженной аккумуляторной батареи при температуре 20°С не менее, ч,

  • 2.1.7.  Время автоматического отключения твердомера после

проведения последнего измерения или нажатия любой его клавиши не более, мин                                                  3±0,5.

  • - электронного блока -             не более 126x85x35 мм;

  • - преобразователя (диаметр х длина) - не более 23x100 мм.

  • 2.1.11. Масса электронного блока твердомера с преобразователем

не более, кг,                                                          0,4.

  • 2.1.12.  В твердомере обеспечивается взаимозаменяемость преобразователей. После замены преобразователя требуется

проведение калибровки твердомера в соответствии с Разделом 5 Руководства по эксплуатации ЛИВЕ.415119.014 РЭ.

2.2. Метрологические характеристики.
  • 2.2.1. Пределы допускаемой абсолютной погрешности измерения твердости в зависимости от шкал твердости приведены в таблице 2.1.

Таблица 2.1.

I Шкала

твердости

Диапазоны измерения твердости

Пределы абсолютной погрешности измерения твердости

HRC

от 20,0 до 70,0

±2,0

НВ

от 90 до 450

± 15,0

Примечание: Пределы допускаемой абсолютной погрешности измерения твердости обеспечиваются при градуировке твердомера и его поверке по образцовым мерам твердости 2-го разряда по ГОСТ 9031-75 в соответствии с таблицей 2.2.

Таблица 2.2.

Шкала

твердости

Тип мер твердости

Значение твердости образцовой меры 2-го разряда,ед. твердости

HRC

МТР-1 ГОСТ 9031-75

25 ±5

45 ±5

65 i 5

НВ

МТБ-1 ГОСТ 9031-75

100 ±25

200 ± 50

400 ±50

2.3. Воздействия внешних факторов.
  • 2.3.1. Степень защиты корпуса твердомера от проникновения твердых тел и воды соответствует IP65 по ГОСТ 14254-96.

  • 2.3.2. Твердомер при эксплуатации устойчив к воздействию следующих факторов:

  • - температуры окружающего воздуха от минус 20 до 50 °C;

  • - относительной влажности 80% при 25 °C;

  • - атмосферного давления от 84,0 до 106,7 кПа.

  • 2.3.3. Твердомер в упаковке для транспортирования выдерживает воздействия:

  • - температуры от минус 30 до 50 °C;

  • - относительной влажности 98% при 35 °C.

  • 2.3.4. Твердомер сохраняет свои параметры при воздействии на него электромагнитных помех, не превышающих норм, предусмотренных в Нормах 8-95.

2.4. Показатели надежности.
  • 2.4.1. Средний срок службы твердомера до предельного состояния

с учетом технического обслуживания в соответствии с нормативной документацией не менее, лет,                                     5.

Критерием предельного состояния твердомера является экономическая нецелесообразность восстановления его работоспособного состояния ремонтом.

  • 2.4.2. Средняя наработка на отказ твердомера при количестве

измерений не менее 10000, не менее, ч,                         1000.

  • 2.4.3. Вероятность безотказной работы твердомера за 1000 ч не

менее                                                          0,97.

  • 2.4.4. Коэффициент технического использования не менее 0,96.

3. Комплектность

Наименование

Кол-во

1.

Твердомер динамический малогабаритный ТДМ-2 (блок электронный)

1 шт.

2.

Преобразователь

1 шт.

3.

Толкатель

1 шт.

4-

Зарядное устройство

1 шт.

5.

Аккумуляторная батарея - встроенная

1 шт.

6.

Аккумуляторная батарея - запасная*

1 шт.

7.

Индентор с твердосплавным наконечником - запасной*

1 шт.

8.

Твердомер динамический малогабаритный ТДМ-2.

Паспорт ЛИВЕ.415119.014 ПС

1 экз.

9.

Твердомер динамический малогабаритный ТДМ-2.

Руководство по эксплуатации ЛИВЕ.415119.014 РЭ

1 экз.

10.

Чехол для электронного блока*

1 шт.

11.

Сумка для переноски*

1 шт.

* - поставка оговаривается дополнительно при оформлении заказа.

4. Методика поверки

4.1.Область применения.

Настоящая методика распространяется на твердомер динамический малогабаритный ТДМ-2 и устанавливает методы и средства его первичной и периодической поверок.

Первичную поверку твердомера проводят после его изготовления.

Межповерочный интервал - один год.

4.2. Операции поверки.

При поверке твердомера выполняются операции, указанные в таблице 4.1.

Таблица 4.1

Операции поверки

Пункт методики поверки

Проведение операции при

Первичной поверке

Периодической поверке

1. Внешний осмотр.

4.6.1

+

+

2. Проверка работоспособности.

4.6.2

+

+

3. Определение абсолютной погрешности измерения твердости.

4.6.3

+

+

4. Оформление результатов поверки.

4.7

+

+

4.3. Средства поверки.

При проведении поверки должны применяться средства поверки с характеристиками, указанными в таблице 4.1.

При поверке можно использовать другие средства, имеющие аналогичные характеристики и погрешности не хуже приведенных в таблице 4.1. Используемые средства должны быть поверены в установленном порядке.

Таблица 4.1

Наименование образцового средства измерения или вспомогательного средства поверки.

Номер документа, регламентирующего технические средства, метрологические характеристики.

Образцовые меры твердости 2-ого разряда типа

МТР, с значениями твёрдости : 25 ± 5 HRC; 45 ± 5 HRC; 65 ± 5 HRC.

ГОСТ 9031-75

Образцовые меры твердости 2-ого разряда типа МТБ, с значениями твёрдости : 100 ± 25 НВ 10/1000/10; 200 ± 50 НВ 10/3000/10; 400 ± 50 НВ 10/3000/10.

ГОСТ 9031-75

Чугунная или стальная плита массой не менее 5 кг, толщиной не менее 50 мм, двумя параллельными плоскостями, площадью не менее 150 см2 с шероховатостью поверхности Ra 0,16

4.4. Требования к организации, проводящей поверку.

Поверка производится организациями, получившими в установленном порядке право проведения данных работ.

4.5. Условия поверки и подготовка к ней.
  • 4.5.1. При проведении поверки должны соблюдаться следующие условия внешней среды:

  • - температура окружающего воздуха   -   (20±5) °C;

  • - относительная влажность            -   (65±15) %.

  • 4.5.2. Металлическая плита с образцовыми мерами твердости должна быть установлена в помещении, не имеющем источников мощных вибраций.

  • 4.5.3. Рабочие поверхности образцовых мер твердости и индентор (ударный элемент) должны быть чистыми и обезжирены по ГОСТ 13-67.

  • 4.5.4.  Перед проведением поверки поверяемый твердомер подготавливают к работе в соответствии с Разделом 5 Руководства по эксплуатации ЛИВЕ.415119.014 РЭ.

4.5.5. При проведении поверки должны соблюдаться требования

эксплуатационной документации твердомера.

4.6. Проведение поверки.
  • 4.6.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие твердомера следующим требованиям:

  • - комплектность - согласно Разделу 3 Паспорта ЛИВЕ.415119.014 ПС;

  • - отсутствие явных механических повреждений твердомера и его составных частей;

  • - наличие маркировки твердомера;

  • -  отсутствие внутри твердомера посторонних предметов, обнаруживаемых при его наклонах.

4.6.2. Проверка работоспособности.

При проверке работоспособности твердомера убедиться в возможности осуществления и функционирования всех операций и режимов работы, указанных в Разделе 5 Руководства по эксплуатации.

4.6.3.  Определение абсолютной погрешности измерения твердости.
  • 4.6.3.1. Подготовить твердомер к работе согласно разделу 5 Руководства по эксплуатации.

  • 4.6.3.2. При установке на плиту образцовой меры твердости на ее опорную поверхность нанести тонкий слой смазки. Притереть меру к поверхности плиты.

  • 4.6.3.3.   Абсолютную погрешность измерения твердости определять при угле наклона преобразователя, равном 0°.

  • 4.6.3.4.   Количество измерений, подлежащих усреднению установить равным 5.

  • 4.6.3.5.  Абсолютная погрешность измерения твердости при поверке твердомера на каждой образцовой мере твердости не должна превышать значений, представленных в таблице 4.3.

Таблица 4.3

Шкалы твердости

Диапазоны измерения твердости

Пределы допускаемой абсолютной погрешности измерения твердости

HRC

от 20 до 70

± 2

НВ

от 90 до 450

± 15

4.7. Оформление результатов поверки.
  • 4.7.1. Результаты поверки заносятся в протокол поверки.

  • 4.7.2. На твердомеры, признанные годными при первичной или периодической поверке выдают свидетельства о поверке по установленной форме ПР 50.2.006-94

4.7.3 Твердомеры, не соответствующие требованиям технической документации к применению не допускаются, и выдается извещение о непригодности с указанием причины согласно ПР 50.2.006-94.

  • 5.1.   Изготовитель гарантирует соответствие твердомера требованиям технических условий ЛИВЕ.415119.014 ТУ при соблюдении Потребителем правил эксплуатации, транспортирования и хранения.

  • 5.2. Гарантийный срок эксплуатации:

  • - электронного блока - 12 месяцев со дня его поставки;

  • - преобразователя - 12 месяцев со дня его поставки, но не более 10000 измерений.

  • 5.3. Гарантия не распространяется на шаровидный наконечник индентора.

  • 5.4.   Повреждение, обрыв или нарушение сплошности соединительных кабелей по вине Потребителя не является основанием для гарантийного ремонта.

  • 5.5. При наличии следов механических повреждений электронного блока или преобразователя и нарушении целостности пломб претензии не принимаются и гарантийный ремонт не производится.

  • 5.6.  Предприятие-изготовитель производит гарантийное и послегарантийное обслуживание твердомера.

  • 5.7. Адрес предприятия-изготовителя:

Научно-промышленная компания «Луч». 143930, Московская обл., г. Балашиха, мкр. Салтыковка, ш. Ильича, дом 1.

e-mail: luch@luch.ru.

интернет: www.luch.ru. тел./факс: (498) 520-77-99. тел. (495) 961-09-03.

6. Свидетельство о приемке

Твердомер динамический малогабаритный ТДМ-2

заводской №________________

с преобразователем, заводской №________________,

соответствует требованиям Технических условий ЛИВЕ.415119.014 ТУ и признан годным для эксплуатации.

Ответственный за приемку ______________ /_____________/

М.П.

Дата выпуска_________________20___г.

1. Сведения о рекламациях

В случае отказа твердомера в работе или неисправности его в период гарантийных обязательств, а также обнаружении некомплектности при первичной приемке твердомера, Потребитель должен выслать в адрес предприятия-изготовителя письменное извещение со следующими данными:

  • - тип твердомера;

  • - заводской номер;

  • - дата выпуска;

  • - дата ввода в эксплуатацию;

  • - наличие заводских пломб;

  • - характер дефекта (или некомплектности);

  • - наличие у Потребителя контрольно-измерительной аппаратуры для проверки работоспособности твердомера;

  • - адрес, по которому должен прибыть представитель предприятия-изготовителя, номер телефона.

7-1
