Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ МУЛЬТИМЕТРЫ ЦИФРОВЫЕ RGK DM» (ИЦРМ-МП-131-20)
УТВЕРЖДАЮ
Технический директор ООО «ИЦРМ»
М.П. «г2?»
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МУЛЬТИМЕТРЫ ЦИФРОВЫЕ RGK DMМетодика поверки
ИЦРМ-МП-131-20
г. Москва 2020
ВВЕДЕНИЕНастоящая методика предусматривает методы и средства проведения первичной и периодической поверок мультиметров цифровых RGK DM, изготавливаемых компанией «UNITREND TECHNOLOGY (CHINA) СО., LTD», Китай.
Мультиметры цифровые RGK DM (далее по тексту - мультиметры или приборы) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Интервал между поверками (межповерочный интервал) - 2 года.
Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе пределов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При поверке выполняются операции, указанные в таблице 1.
-
1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.
Таблица 1 - Операции поверки
|
Наименование операции |
Пункт методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1. Внешний осмотр |
7.2 |
Да |
Да |
|
2. Опробование |
7.3 |
Да |
Да |
|
3. Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока |
7.4 |
Да |
Да |
|
4. Определение основной абсолютной погрешности измерений силы постоянного и переменного тока |
7.5 |
Да |
Да |
|
5. Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току |
7.6 |
Да |
Да |
|
6. Определение основной абсолютной погрешности измерений электрической емкости |
7.7 |
Да |
Да |
|
7. Определение основной абсолютной погрешности измерений частоты |
7.8 |
Да |
Да |
|
8. Определение основной абсолютной погрешности измерений температуры с помощью преобразователей термоэлектрических (термопар) |
7.9 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
2.3. Все средства поверки должны быть исправны, поверены и иметь сведения (отметки в формулярах или паспортах) о поверке.
Таблица 2 - Основные средства поверки
|
Номер пункта методики поверки |
Тип средства поверки |
|
7.2-7.3 |
Визуально |
|
7.4-7.6 |
Калибраторы универсальные 9100, 9100Е (регистрационный номер в Федеральном информационном фонде № 25985-09). Конкретно использовать калибратор универсальный 9100 |
|
7.7 |
Калибраторы многофункциональные Fluke 5522А (5520А) (регистрационный номер в Федеральном информационном фонде № 51160-12). Конкретно использовать калибратор многофункциональный Fluke 5520А |
|
7.8 |
Частотомеры универсальные GFC-8131H, GFC-8270H, GFC-8010H (регистрационный номер в Федеральном информационном фонде № 19818-00). Конкретно использовать частотомер универсальный GFC-8010H. Генераторы сигналов произвольной формы 33120А, 33250А (регистрационный номер в Федеральном информационном фонде № 26209-03). Конкретно использовать генератор сигналов произвольной формы 33120А |
|
7.9 |
Калибраторы универсальные 9100, 9100Е (регистрационный номер в Федеральном информационном фонде № 25985-09). Конкретно использовать калибратор универсальный 9100 |
Таблица 3 - Вспомогательные средства поверки
|
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
|
Температура окружающего воздуха |
от 0 до 55 °C |
±0,3 °C |
Термометр ртутный стеклянный лабораторный ТЛ-4 |
|
Относительная влажность воздуха |
от 10 до 100 % |
±(2-6) % |
Психрометр аспирационный М-34-М |
|
Атмосферное давление |
от 80 до 106 кПа |
±0,2 кПа |
Барометр-анероид метеорологический БАММ-1 |
К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИК проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до и свыше 1 кВ и имеющие квалификационную группу по электробезопасности не ниже III.
Все средства измерений, участвующие в поверке должны быть надежно заземлены.
5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИПри проведении поверки должны соблюдаться следующие условия:
-
• температура окружающего воздуха от +18 до +28 °C;
-
• относительная влажность от 30 до 80 %;
-
• атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.
Перед поверкой должны быть выполнены следующие подготовительные работы:
-
1. Проверены документы, подтверждающие электрическую безопасность.
-
2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.
-
3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.
7.1 Метрологические характеристики, подлежащие определению.
Таблица 4 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений напряжения постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
200,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,005-U+2 е.м.р.) |
|
20,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
200,0 В |
0,1 В | |
|
600 В |
1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 5 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений напряжения переменного тока
|
Пределы измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
200,0 |
от 40 до 400 |
0,1 |
±(0,012-U+3 е.м.р.) |
|
600 |
1 | ||
|
Примечание - U - измеренное значение напряжения переменного тока, В | |||
Таблица 6 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений силы постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
2000 мкА |
1 мкА |
±(0,01Т+2 е.м.р.) |
|
20,00 мА |
0,01 мА | |
|
200,0 мА |
0,1 мА | |
|
10,00 А |
0,01 А | |
|
Примечание -1 - измеренное значение силы постоянного тока, мкА, мА, А | ||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
200,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
Продолжение таблицы 7
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
2000 Ом |
1 Ом |
±(0,008-R+2 е.м.р.) |
|
20,00 кОм |
0,01 кОм | |
|
20,00 МОм |
0,01 МОм |
±(0,012-R+3 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 8 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа К)
|
Диапазон измерений,°C |
Разрешение (единица младшего разряда (е.м.р.)),°C |
Пределы допускаемой основной абсолютной погрешности измерений, °С!) |
|
от -20 до 0 |
1 |
±4 е.м.р. |
|
св. 0 до +100 |
±(0,0ТТ+4 е.м.р.) | |
|
св. +100 до +600 |
±(0,02-Т+4 е.м.р.) | |
|
Примечания Т - измеренное значение температуры, °C; 0 - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 9 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений напряжения постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
200,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,005-U+2 е.м.р.) |
|
20,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
200,0 В |
0,1 В | |
|
600 В |
1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 10 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений напряжения переменного тока
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
200,0 мВ |
от 40 до 400 |
0,1 мВ |
±(0,01-и+2 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,007-U+3 е.м.р.) | |
|
20,00 В |
0,01 В |
±(0,01-и+2 е.м.р.) | |
|
200,0 В |
0,1 В |
±(0,012-U+3 е.м.р.) | |
|
600 В |
1 В | ||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В | |||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.мр.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
200,0 мкА |
0,1 мкА |
±(0,014+2 е.мр.) |
|
2000 мкА |
1 мкА | |
|
20,00 мА |
0,01 мА |
±(0,014+2 е.м.р.) |
|
200,0 мА |
0,1 мА | |
|
2,000 А |
0,001 А | |
|
10,00 А |
0,01 А | |
|
Примечание -1 - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 12 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений силы переменного тока
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
200,0 мкА |
от 40 до 400 |
0,1 мкА |
±(0,0124+3 е.м.р.) |
|
2000 мкА |
1 мкА | ||
|
20,00 мА |
0,01 мА | ||
|
200,0 мА |
0,1 мА | ||
|
2,000 А |
0,001 А |
±(0,0154+5 е.м.р.) | |
|
10,00 А |
0,01 А | ||
|
Примечание -1 - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 13 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений электрического сопротивления постоянному току
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
200,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
2000 Ом |
1 Ом |
±(0,008-R+2 е.м.р.) |
|
20,00 кОм |
0,01 кОм | |
|
200,0 кОм |
0,1 кОм | |
|
20,00 МОм |
0,01 МОм |
±(0,012-R+3 е.м.р.) |
|
200,0 МОм |
0,1 МОм |
±(0,05-R+10 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 14 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений электрической емкости
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
2,000 нФ |
0,001 нФ |
±(0,05-С+5 е.м.р.) |
|
20,00 нФ |
0,01 нФ |
±(0,04-0+8 е.м.р.) |
|
200,0 нФ |
0,1 нФ | |
|
2,000 мкФ |
0,001 мкФ | |
|
20,00 мкФ |
0,01 мкФ | |
|
200,0 мкФ |
0,1 мкФ | |
|
2,000 мФ |
0,001 мФ |
±0,1-С |
|
Примечание - С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,005-U+4 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,007-U+5 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
600,0 В |
0,1 В | |
|
1000 В |
1 В |
±(0,007-U+10 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 16 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений напряжения переменного тока
|
Пределы измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
6,000 |
от 45 до 400 |
0,001 |
±(0,008-U+5 е.м.р.) |
|
60,00 |
0,01 | ||
|
600,0 |
од | ||
|
1000 |
1 |
±(0,0143+10 е.м.р.) | |
|
6,000 |
св. 400 до 1000 |
0,001 |
±(0,0Ги±8 е.м.р.) |
|
60,00 |
0,01 |
±(0,015-U+8 е.м.р.) | |
|
600,0 |
0,1 | ||
|
1000 |
1 |
±(0,018-U+12 е.м.р.) |
Примечание - U - измеренное значение напряжения переменного тока, В
Таблица 17 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
60,00 мкА |
0,01 мкА |
±(0,008Т±8 е.м.р.) |
|
6,000 мА |
0,001 мА | |
|
60,00 мА |
0,01 мА | |
|
600,0 мА |
0,1 мА | |
|
20,00 А |
0,01 А |
±(0,02Т±5 е.м.р.) |
|
Примечание -1 - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 18 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы переменного тока
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
|
60,00 мА |
от 45 до 400 |
0,01 мА |
±(0,014+12 е.м.р.) |
|
600,0 мА |
0,1 мА |
±(0,024+3 е.м.р.) | |
|
20,00 А |
0,01 А |
±(0,034+5 е.м.р.) | |
|
60,00 мА |
св. 400 до 1000 |
0,01 мА |
±(0,0154+12 е.м.р.) |
|
600,0 мА |
0,1 мА |
±(0,0254+5 е.м.р.) | |
|
20,00 А |
0,01 А |
±(0,0354+8 е.м.р.) |
Примечание -1 - измеренное значение силы переменного тока, мА, А
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,008-R+5 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008-R+3 е.м.р.) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,015-R+5 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,015-R+25 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 20 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений электрической емкости
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
0,001 нФ |
±(0,05-0+35 е.м.р.) |
|
60,00 нФ |
0,01 нФ | |
|
600,0 нФ |
0,1 нФ | |
|
6,000 мкФ |
0,001 мкФ |
±(0,025-0+20 е.м.р.) |
|
60,00 мкФ |
0,01 мкФ | |
|
600,0 мкФ |
0,1 мкФ | |
|
6,000 мФ |
0,001 мФ |
±(0,06-0+10 е.м.р.) |
|
60,00 мФ |
0,01 мФ |
±0,1-0 |
|
100,0 мФ |
0,1 мФ | |
|
Примечание - |
С - измеренное значение электрической емкости, нФ, мкФ, мФ | |
Таблица 21 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений частоты
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц | |
|
6,000 кГц |
0,001 кГц | |
|
60,00 кГц |
0,01 кГц | |
|
600,0 кГц |
0,1 кГц | |
|
10,00 МГц |
0,01 МГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 10 Гц | ||
Таблица 22 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений напряжения постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
60,00 мВ |
0,01 мВ |
±(0,005-U+2 е.м.р.) |
|
600,0 мВ |
0,1 мВ | |
|
6,000 В |
0,001 В |
±(0,007-U+3 е.м.р.) |
|
60,00 В |
0,01 В | |
|
600,0 В |
0,1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
60,00 мВ |
от 45 до 1000 |
0,01 мВ |
±(0,0Ги+3 е.м.р.) |
|
600,0 мВ |
0,1 мВ | ||
|
6,000 В |
0,001 В |
±(0,008-U+3 е.м.р.) | |
|
60,00 В |
0,01 В | ||
|
600,0 В |
0,1 В | ||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В | |||
Таблица 24 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений силы постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
0,1 мкА |
±(0,007-1+2 е.м.р.) |
|
6000 мкА |
1 мкА | |
|
60,00 мА |
0,01 мА | |
|
600,0 мА |
0,1 мА | |
|
6,000 А |
0,001 А |
±(0,01-1+3 е.м.р.) |
|
10,00 А |
0,01 А | |
|
Примечание -1 - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 25 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений силы переменного тока
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
от 45 до 1000 |
0,1 мкА |
±(0,01-1+3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60,00 мА |
0,01 мА | ||
|
600,0 мА |
0,1 мА | ||
|
6,000 А |
0,001 А |
±(0,012-1+3 е.м.р.) | |
|
10,00 А |
0,01 А | ||
|
Примечание -1 - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 26 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений электрического сопротивления постоянному току
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм | |
|
60,00 кОм |
0,01 кОм |
±(0,008-R+2 е.м.р.) |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,012-R+3 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,015-R+5 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
9,999 нФ |
0,001 нФ |
±(0,04-С+10 е.м.р.) |
|
99,99 нФ |
0,01 нФ |
±(0,04-С+5 е.м.р.) |
|
999,9 нФ |
0,1 нФ | |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ | |
|
999,9 мкФ |
0,1 мкФ | |
|
9,999 мФ |
0,001 мФ |
±0,01-С |
|
99,99 мФ |
0,01 мФ | |
|
Примечание - С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 28 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений частоты
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
|
99,99 Гц |
0,01 Гц |
±(0,001-F±4 е.м.р.) |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц | |
|
999,9 кГц |
0,1 кГц | |
|
9,999 МГц |
0,001 МГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 9,999 Гц | ||
Таблица 29 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа К)
|
Предел измерений,°C |
Разрешение (единица младшего разряда (е.м.р.)),°C |
Пределы допускаемой основной абсолютной погрешности измерений, °C1-1 |
|
от -20 до 0 |
1 |
±3 е.м.р. |
|
св. 0 до +100 |
±(0,01-Т+3 е.м.р.) | |
|
св. +100 до +400 |
±(0,02-Т+3 е.м.р.) | |
|
Примечания Т - измеренное значение температуры, °C; 1 ■ - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 30 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений напряжения постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,005-U+3 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
600,0 В |
0,1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
от 40 до 400 |
0,1 мВ |
±(0,0TU+4 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,007-U+3 е.м.р.) | |
|
60,00 В |
0,01 В |
±(0,0TU+3 е.м.р.) | |
|
600,0 В |
0,1 В | ||
|
600,0 в |
0,1 В |
±(0,02-U+5 е.м.р.) | |
|
600,0 в2) |
от 40 до 200 |
0,1 В | |
|
Примечания U - измеренное значение напряжения переменного тока, мВ, В; - в режиме измерений с низким импедансом (LoZ); 2) - в режиме измерений с фильтром нижних частот (LPF) | |||
Таблица 32 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений силы постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
0,1 мкА |
±(0,008-1+3 е.м.р.) |
|
6000 мкА |
1 мкА | |
|
60,00 мА |
0,01 мА | |
|
600,0 мА |
0,1 мА | |
|
6,000 А |
0,001 А |
±(0,01-1+3 е.м.р.) |
|
20,00 А |
0,01 А |
±(0,012-1+5 е.м.р.) |
|
Примечание -1 - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 33 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений силы переменного тока
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
от 40 до 400 |
0,1 мкА |
±(0,01-1+3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60,00 мА |
0,01 мА | ||
|
600,0 мА |
0,1 мА | ||
|
6,000 А |
0,001 А |
±(0,012-1+3 е.м.р.) | |
|
20,00 А |
0,01 А |
±(0,015-1+5 е.м.р.) | |
|
Примечание -1 - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 34 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений электрического сопротивления постоянному току
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008-R+2 е.м.р.) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,012-R+3 е.м.р.) |
Продолжение таблицы 34
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
60,00 МОм |
0,01 МОм |
±(0,025-R±5 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 35 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений электрической емкости
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
0,001 нФ |
±(0,04-С±8 е.м.р.) |
|
60,00 нФ |
0,01 нФ |
±(0,03-С±5 е.м.р.) |
|
600,0 нФ |
0,1 нФ | |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
600,0 мкФ |
0,1 мкФ | |
|
6,000 мФ |
0,001 мФ |
±0,1-С |
|
60,00 мФ |
0,01 мФ | |
|
Примечание - С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 36 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений частоты
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц | |
|
6,000 кГц |
0,001 кГц | |
|
60,00 кГц |
0,01 кГц | |
|
600,0 кГц |
0,1 кГц | |
|
1,000 МГц |
0,001 МГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 10 Гц | ||
Таблица 37 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа К)
|
Предел измерений,°C |
Разрешение (единица младшего разряда (е.м.р.)),°C |
Пределы допускаемой основной абсолютной погрешности измерений, °C1) |
|
от -20 до ±400 |
0,1/1 |
±(0,01 -Т±2) |
|
Примечания Т - измеренное значение температуры, °C; - погрешность нормирована без учета погрешности используемой термопары | ||
-
7.2 Внешний осмотр
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
1. Комплектность прибора должна соответствовать руководству по эксплуатации;
-
2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;
-
3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;
-
4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
-
7.3 Опробование
Проверить работоспособность жидкокристаллического индикатора и функциональных клавиш. Режимы, отображаемые на индикаторе, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.
При неверном функционировании поверяемый прибор бракуется и подлежит ремонту.
-
7.4 Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока
Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока проводить с помощью калибратора универсального 9100 в точках, соответствующих ГОСТ 14014-91, и представленных в таблицах 38 и 39.
Определение погрешности проводить в следующем порядке:
-
1. Подключить к измерительным входам прибора калибратор.
-
2. Перевести калибратор в режим воспроизведения напряжения постоянного тока.
-
3. Перевести поверяемый прибор в режим измерений напряжения постоянного тока.
-
4. Провести измерения в точках, указанных в таблице 38.
-
5. Перевести калибратор в режим воспроизведения напряжения переменного тока.
-
6. Перевести поверяемый прибор в режим измерений напряжения переменного тока.
-
7. Провести измерения в точках, указанных в таблице 39.
-
8. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
AU = Ux-U0 (1)
где: Ux - показания поверяемого прибора, мВ, В;
Uo - показания калибратора, мВ, В;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 38
|
Модификация |
Пределы измерений |
Поверяемые отметки |
|
RGK DM-10, RGKDM-12 |
200,0 мВ |
20, 100, 180 мВ |
|
2000 мВ |
200, 1000, 1800 мВ; -200, -1000, -1800 мВ | |
|
20,00 В |
2, 10, 18 В | |
|
200,0 В |
20, 100, 180 В | |
|
600 В |
60, 300, 540 В | |
|
RGK DM-20 |
600,0 мВ |
60, 300, 540 мВ |
|
6,000 в |
0,6, 3, 5,4 В; -0,6, -3, -5,4 В | |
|
60,00 в |
6,30, 54 В | |
|
600,0 в |
60, 300, 540 В | |
|
1000 В |
100, 500, 900 В | |
|
RGK DM-30 |
60,00 мВ |
6, 30, 54 мВ |
|
600,0 мВ |
60, 300, 540 мВ; -60, -300, -540 мВ | |
|
6,000 в |
0,6, 3, 5,4 В | |
|
60,00 в |
6, 30, 54 В | |
|
600,0 в |
60, 300, 540 В |
|
Модификация |
Пределы измерений |
Поверяемые отметки |
|
RGK DM-40 |
600,0 мВ |
60, 300, 540 мВ |
|
6,000 В |
0,6, 3, 5,4 В; -0,6, -3, -5,4 В | |
|
60,00 В |
6, 30, 54 В | |
|
600,0 В |
60, 300, 540 В |
Таблица 39
|
Модификация |
Пределы измерений |
Поверяемые отметки |
Частота |
|
RGK DM-10 |
200,0 В |
20, 100, 180 В |
50, 400 Гц |
|
600 В |
60, 300, 540 В |
50, 400 Гц | |
|
RGK DM-12 |
200 мВ |
20, 100, 180 мВ |
50, 400 Гц |
|
2000 мВ |
200, 1000, 1800 мВ |
50, 400 Гц | |
|
20,00 В |
2, 10, 18 В |
50, 400 Гц | |
|
200,0 В |
20, 100, 180 В |
50, 400 Гц | |
|
600 В |
60, 300, 540 В |
50, 400 Гц | |
|
RGK DM-20 |
6,000 В |
0,6, 3, 5,4 В |
50, 400, 1000 Гц |
|
60,00 В |
6, 30, 54 В |
50, 400, 1000 Гц | |
|
600,0 В |
60, 300, 540 В |
50, 400, 1000 Гц | |
|
1000 В |
100,500, 900 В |
50, 400, 1000 Гц | |
|
RGK DM-30 |
60,00 мВ |
6, 30, 54 мВ |
50, 1000 Гц |
|
600,0 мВ |
60, 300, 540 мВ |
50,1000 Гц | |
|
6,000 в |
0,6, 3, 5,4 В |
50, 1000 Гц | |
|
60,00 в |
6, 30, 54 В |
50, 1000 Гц | |
|
600,0 в |
60, 300, 540 В |
50, 1000 Гц | |
|
RGK DM-40 |
600,0 мВ |
60, 300, 540 мВ |
50,400 Гц |
|
6,000 в |
0,6, 3, 5,4 В |
50, 400 Гц | |
|
60,00 в |
6, 30, 54 В |
50, 400 Гц | |
|
600,0 в |
60, 300, 540 В |
50, 400 Гц | |
|
600,0 в 0 |
540 В |
50, 400 Гц | |
|
600,0 в2) |
540 В |
50, 200 Гц | |
|
Примечания: - в режиме измерений с низким импедансом (LoZ); 2) - в режиме измерений с фильтром нижних частот (LPF) | |||
-
7.5 Определение основной абсолютной погрешности измерений силы постоянного и переменного тока
Определение основной абсолютной погрешности измерений силы постоянного и переменного тока проводить с помощью калибратора универсального 9100 в точках, соответствующих ГОСТ 14014-91, и представленных в таблицах 40 и 41.
Определение погрешности проводить в следующем порядке:
-
1. Подключить к измерительным входам прибора калибратор.
-
2. Перевести калибратор в режим воспроизведения силы постоянного тока.
-
3. Перевести поверяемый прибор в режим измерений силы постоянного тока.
-
4. Провести измерения в точках, указанных в таблице 40.
-
5. Перевести калибратор в режим воспроизведения силы переменного тока.
-
6. Перевести поверяемый прибор в режим измерений силы переменного тока.
-
7. Провести измерения в точках, указанных в таблице 41.
-
8. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
А1 = 1х-1о (2)
где: 1х - показания поверяемого прибора, мкА, мА, А;
Io - показания калибратора, мкА, мА, А;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 40
|
Модификация |
Пределы измерений |
Поверяемые отметки |
|
RGK DM-10 |
2000 мкА |
200, 1000, 1800 мкА |
|
20,00 мА |
2, 10, 18 мА; -2, -10, -18 мА | |
|
200,0 мА |
20, 100, 180 мА | |
|
10,00 А |
1,5,9 А | |
|
RGK DM-12 |
200,0 мкА |
20, 100, 180 мкА |
|
2000 мкА |
200,1000, 1800 мкА | |
|
20,00 мА |
2, 10, 18 мА;-2,-10,-18 мА | |
|
200,0 мА |
20, 100, 180 мА | |
|
2,000 А |
0,2, 1, 1,8 А | |
|
10,00 А |
1,5,9 А | |
|
RGK DM-20 |
60,00 мкА |
6, 30, 54 мкА |
|
6,000 мА |
0,6, 3, 5,4 мА | |
|
60,00 мА |
6, 30, 54 мА; -6, -30, -54 мА | |
|
600,0 мА |
60,300, 540 мА | |
|
20,00 А |
2, 10, 18 А | |
|
RGK DM-30 |
600,0 мкА |
60, 300, 540 мкА |
|
6000 мкА |
600, 3000, 5400 мкА | |
|
60,00 мА |
6, 30, 54 мА; -6, -30, -54 мА | |
|
600,0 мА |
60, 300, 540 мА | |
|
6,000 А |
0,6, 3, 5,4 А | |
|
10,00 А |
1,5, 9 А | |
|
RGK DM-40 |
600,0 мкА |
60, 300, 540 мкА |
|
6000 мкА |
600, 3000, 5400 мкА | |
|
60,00 мА |
6, 30, 54 мА; -6, -30, -54 мА | |
|
600,0 мА |
60, 300, 540 мА | |
|
6,000 А |
0,6, 3, 5,4 А | |
|
20,00 А |
2, 10, 18 А |
Таблица 41
|
Модификация |
Пределы измерений |
Поверяемые отметки |
Частота |
|
RGK DM-12 |
200,0 мкА |
20, 100, 180 мкА |
50, 400 Гц |
|
2000 мкА |
200, 1000, 1800 мкА |
50, 400 Гц | |
|
20,00 мА |
2, 10, 18 мА |
50, 400 Гц | |
|
200,0 мА |
20, 100, 180 мА |
50, 400 Гц | |
|
2,000 А |
0,2, 1, 1,8 А |
50, 400 Гц | |
|
10,00 А |
1,5, 9 А |
50, 400 Гц | |
|
RGK DM-20 |
60,00 мА |
6, 30, 54 мА |
50 Гц, 1 кГц |
|
600,0 мА |
60, 300, 540 мА |
50 Гц, 1 кГц | |
|
20,00 А |
2, 10, 18 А |
50 Гц, 1 кГц | |
|
RGK DM-30 |
600,0 мкА |
60, 300, 540 мкА |
50 Гц, 1 кГц |
|
6000 мкА |
600, 3000, 5400 мкА |
50 Гц, 1 кГц | |
|
60,00 мА |
6, 30, 54 мА |
50 Гц, 1 кГц | |
|
600,0 мА |
60, 300, 540 мА |
50 Гц, 1 кГц | |
|
6,000 А |
0,6, 3, 5,4 А |
50 Гц, 1 кГц | |
|
10,00 А |
1,5, 9 А |
50 Гц, 1 кГц |
|
Модификация |
Пределы измерений |
Поверяемые отметки |
Частота |
|
RGK DM-40 |
600,0 мкА |
60, 300, 540 мкА |
50, 400 Гц |
|
6000 мкА |
600, 3000, 5400 мкА |
50, 400 Гц | |
|
60,00 мА |
6, 30, 54 мА |
50, 400 Гц | |
|
600,0 мА |
60, 300, 540 мА |
50, 400 Гц | |
|
6,000 А |
0,6, 3, 5,4 А |
50, 400 Гц | |
|
20,00 А |
2, 10, 18 А |
50, 400 Гц |
-
7.6 Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току
Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току проводить с помощью калибратора универсального 9100 в точках, соответствующих ГОСТ 14014-91, и представленных в таблице 42.
Определение погрешности проводить в следующем порядке:
-
1. Подключить к измерительным входам прибора калибратор.
-
2. Перевести калибратор в режим воспроизведения электрического сопротивления постоянному току.
-
3. Перевести поверяемый прибор в режим измерений электрического сопротивления постоянному току.
-
4. Провести измерения в точках, указанных в таблице 42.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
AR = Rx — Ro (3)
где: Rx - показания поверяемого прибора, Ом, кОм, МОм;
Ro - показания калибратора, Ом, кОм, МОм;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 42
|
Модификация |
Пределы измерений |
Поверяемые отметки |
|
RGK DM-10 |
200,0 Ом |
20, 100, 180 Ом |
|
2000 Ом |
200, 1000, 1800 Ом | |
|
20,00 кОм |
2, 10, 18 кОм | |
|
200,0 кОм |
20, 100, 180 кОм | |
|
20,00 МОм |
2, 10, 18 МОм | |
|
RGK DM-12 |
200,0 Ом |
20, 100, 180 Ом |
|
2000 Ом |
200, 1000, 1800 Ом | |
|
20,00 кОм |
2, 10, 18 кОм | |
|
200,0 кОм |
20, 100, 180 кОм | |
|
20,00 МОм |
2, 10, 18 МОм | |
|
200,0 МОм |
20, 100, 180 МОм | |
|
RGK DM-20, RGK DM-30, RGK DM-40 |
600,0 Ом |
60, 300, 540 Ом |
|
6,000 кОм |
0,6, 3, 5,4 кОм | |
|
60,00 кОм |
6, 30, 54 кОм | |
|
600,0 кОм |
60, 300, 540 кОм | |
|
6,000 МОм |
0,6, 3, 5,4 МОм | |
|
60,00 МОм |
6, 30, 54 МОм |
-
7.7 Определение основной абсолютной погрешности измерений электрической емкости
Определение основной абсолютной погрешности измерений электрической емкости проводить с помощью калибратора многофункционального Fluke 5520А.
Определение погрешности производить в следующем порядке:
-
1. Подключить к измерительным входам прибора калибратор.
-
2. Перевести калибратор в режим воспроизведения электрической емкости.
-
3. Перевести поверяемый прибор в режим измерений электрической емкости.
-
4. Провести измерения в точках, указанных в таблице 43.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
АС = Сх-С0 (4)
где: Сх - показания поверяемого прибора, нФ, мкФ, мФ;
Со - показания калибратора, нФ, мкФ, мФ;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 43
|
Модификация |
Пределы измерений |
Поверяемые отметки |
|
RGK DM-12 |
2,000 нФ |
0,2, 1, 1,8 нФ |
|
20,00 нФ |
2, 10, 18 нФ | |
|
200,0 нФ |
20, 100, 180 нФ | |
|
2,000 мкФ |
0,2, 1, 1,8 мкФ | |
|
20,00 мкФ |
2, 10, 18 мкФ | |
|
200,0 мкФ |
20, 100, 180 мкФ | |
|
2,000 мФ |
0,2, 1, 1,8 мФ | |
|
RGK DM-20 |
6,000 нФ |
0,6, 3, 5,4 нФ |
|
60,00 нФ |
6, 30, 54 нФ | |
|
600,0 нФ |
60, 300, 540 нФ | |
|
6,000 мкФ |
0,6, 3, 5,4 мкФ | |
|
60,00 мкФ |
6, 30, 54 мкФ | |
|
600,0 мкФ |
60, 300, 540 мкФ | |
|
6,000 мФ |
0,6, 3, 5,4 мФ | |
|
60,00 мФ |
6, 30, 54 мФ | |
|
100,0 мФ |
10, 50, 90 мФ | |
|
RGK DM-30 |
9,999 нФ |
1,5, 9 нФ |
|
99,99 нФ |
10, 500, 900 нФ | |
|
999,9 нФ |
100, 500, 900 мкФ | |
|
9,999 мкФ |
1, 5, 9 мкФ | |
|
99,99 мкФ |
10, 500, 900 мкФ | |
|
999,9 мкФ |
100, 500, 900 мкФ | |
|
9,999 мФ |
1, 10, 9 мФ | |
|
99,99 мФ |
10,50, 90 мФ | |
|
RGK DM-40 |
6,000 нФ |
0,6, 3, 5,4 нФ |
|
60,00 нФ |
6, 30, 54 нФ | |
|
600,0 нФ |
60, 300, 540 нФ | |
|
6,000 мкФ |
0,6, 3, 5,4 мкФ | |
|
60,00 мкФ |
6, 30, 54 мкФ | |
|
600,0 мкФ |
60, 300, 540 мкФ | |
|
6,000 мФ |
0,6, 3, 5,4 мФ | |
|
60,00 мФ |
6, 30, 54 мФ |
-
7.8 Определение основной абсолютной погрешности измерений частоты
Определение основной абсолютной погрешности измерений частоты проводить с помощью частотомера универсального GFC-8010H (эталонный измеритель частоты) и генератора сигналов произвольной формы 33120А (источник сигнала).
Определение погрешности проводить в следующем порядке:
-
1. Подключить выход генератора одновременно ко входу частотомера и к измерительным входам поверяемого прибора.
-
2. Перевести генератор в режим воспроизведения синусоидального напряжения. Выходное напряжение 1 В.
-
3. Перевести поверяемый прибор в режим измерений частоты.
-
4. Для уменьшения методической погрешности на частотах менее 500 Гц перевести частотомер в режим измерений периода.
-
5. Провести измерения в точках, указанных в таблице 44.
-
6. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
AF = Fx-F0 (5)
где: Fx - показания поверяемого прибора, Гц, кГц, МГц;
Fo - показания частотомера универсального GFC-8010H, Гц, кГц, МГц;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
При измерениях периода показания Fo частотомера универсального GFC-8010H определяются по формуле:
Fo = 1/То (6)
где: То - показания частотомера в режиме измерений периода, с.
Таблица 44
|
Модификация |
Пределы измерений |
Поверяемые отметки |
|
RGK DM-20 |
60,00 Гц |
10,30, 54 Гц |
|
600,0 Гц |
60, 300, 540 Гц | |
|
6,000 кГц |
0,6, 3, 5,4 кГц | |
|
60,00 кГц |
6, 30, 54 кГц | |
|
600,0 кГц |
60, 300, 540 кГц | |
|
10,00 МГц |
1,5, 9 МГц | |
|
RGK DM-30 |
99,99 Гц |
10, 50, 90 Гц |
|
999,9 Гц |
100, 500, 900 Гц | |
|
9,999 кГц |
1, 5, 9 кГц | |
|
99,99 кГц |
10, 50, 90 кГц | |
|
999,9 кГц |
100, 500, 900 кГц | |
|
9,999 МГц |
1,5, 9 МГц | |
|
RGK DM-40 |
600,0 Гц |
60, 300, 540 Гц |
|
6,000 кГц |
0,6, 3, 5,4 кГц | |
|
60,00 кГц |
6, 30, 54 кГц | |
|
600,0 кГц |
60, 300, 540 кГц | |
|
1,000 МГц |
0,1; 0,5; 0,9 МГц |
-
7.9 Определение основной абсолютной погрешности измерений температуры с помощью преобразователей термоэлектрических (термопар)
Определение основной абсолютной погрешности измерений температуры производить методом прямых измерений поверяемым прибором температуры, воспроизводимой (имитируемой) эталонной мерой - калибратором.
В качестве эталонной меры температуры использовать калибратор универсальный 9100.
Для учета влияния потенциала холодного спая термопары при ненулевой температуре необходимо компенсировать выходной сигнал калибратора с помощью показаний термометра ртутного стеклянного лабораторного ТЛ-4. При этом использовать ручной метод компенсации холодного спая термопары.
Определение погрешности проводить в следующем порядке:
-
1. Подключить удлинитель термопары типа «К» с миниатюрным разъемом термопары на обоих концах (кабель КМРС1МР, см. рисунок 1) к выходу имитатора термопары калибратора и мультиметру через адаптер TC-to-banana (рисунок 2).
-
2. Перевести калибратор в режим воспроизведения температуры с помощью термопар.
-
3. Перевести поверяемый прибор в режим измерений температуры.
-
4. Не прикасаться к измерительному кабелю термопары после подключения его к калибратору. Дать соединению стабилизироваться в течение не менее 15 минут перед выполнением измерений. Убедиться, что температура окружающей среды стабильна в пределах ±1 °C.
Примечание - рекомендуется поместить мультиметр в пассивный термостат. В этом случае время ожидания может быть сокращено.
-
5. Провести измерения в точках, указанных в таблице 45.
-
6. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках абсолютная погрешность, определенная по формуле:
ДТ = Тх-То (7)
где: Тх - показания поверяемого прибора, °C;
То - показания калибратора, °C;
не превышает значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.

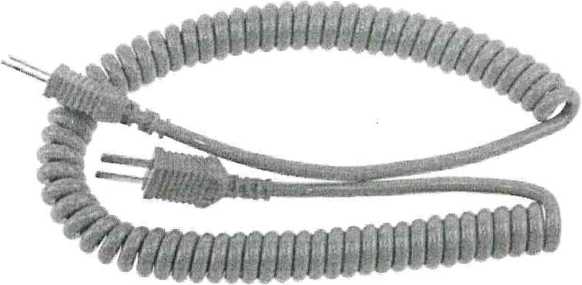

Рисунок 1 - Кабель КМРС1МР
Таблица 45
|
Модификация |
Тип термопары |
Поверяемые отметки |
|
RGK DM-10 |
«К» |
-20 °C |
|
0°С | ||
|
+100 °C | ||
|
+600 °C | ||
|
RGK DM-30, RGK DM-40 |
«К» |
-20 °C |
|
0°С | ||
|
+100 °C | ||
|
+400 °C |

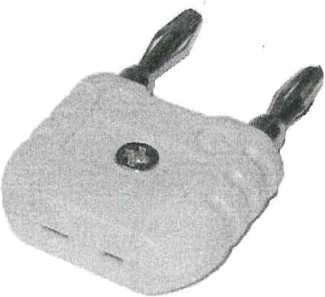

Рисунок 2 - Адаптер TC-to-banana
Оформление результатов поверки производится в соответствии с требованиями действующего законодательства.
При положительных результатах поверки выдается свидетельство о поверке. Знак поверки наносится на свидетельство о поверке.
При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится и выдается извещение о непригодности.
Ведущий инженер
Л.А. Филимонова
ООО «ИЦРМ»
20
