УТВЕРЖДАЮ

Начальник

ФГБУ «ГНМЦ» Минобороны России

В.В. Швыдун

ОР- 2018 г.

Государственная система обеспечения единства измерений

Антенны измерительные дипольные активные АИ4-1

МЕТОДИКА ПОВЕРКИ

2018 г.

1 ВВЕДЕНИЕ
  • 1.1  Настоящая методика поверки распространяется на антенны измерительные дипольные активные АИ4-1 (далее - антенна) и устанавливает порядок и объем их первичной (при изготовлении или после ремонта) и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

  • 1.3 Сокращенная поверка антенн в ограниченных диапазонах значений рабочих частот невозможна.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Определение метрологических характеристик

3.1 Определение диапазона рабочих частот, значения коэффициента калибровки антенн в диапазоне рабочих частот

7.3

7.3.1

+

+

3.2      Определение      погрешности

коэффициента калибровки

7.3.2

-

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.3.1

Рабочий эталон 2 разряда единицы напряженности электромагнитного поля по ГОСТ Р 8.805-2012 (диапазон частот от 300 Гц до 1000 МГц (диапазон частот установки электрического поля с кольцевым конденсатором от 300 Гц до 200 кГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ± 12 %, диапазон частот установки электрического поля с плоским конденсатором от 150 кГц до 30 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ± 6 %)

7.3.1

Рабочий эталон 2 разряда единицы напряженности электрического поля по ГОСТ Р 8.564-96 (диапазон частот от 20 Гц до 20 кГц, пределы допускаемых относительных погрешностей 7-10‘2- 12-10-2)

Примечания

  • 1  Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице.

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь непросроченные свидетельства (отметки в формулярах или паспортах) о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

  • 4.2 Поверитель должен изучить эксплуатационные документы на поверяемые антенны и используемые средства поверки.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации антенн, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                                  20±5;

  • - относительная влажность воздуха, %                                от ЗОдо 80;

  • - атмосферное давление, кПа                                       от 84 до 106;

  • - напряжение питания, В                                              220±22;

-частота, Гц                                                               50±1.

  • 6.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в технической документации на антенну по её подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр
  • 7.1.1  При внешнем осмотре установить соответствие антенны требованиям технической документации. При внешнем осмотре убедиться в:

отсутствии механических повреждений;

чистоте разъемов;

исправности соединительных проводов и кабелей;

целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

  • 7.1.2  Результаты внешнего осмотра считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 7.2 Опробование

    • 7.2.1 Произвести опробование работы антенны для оценки её исправности. При опробовании проверить возможность сборки, установки и включения антенны.

    • 7.2.2 Результаты опробования считать положительными, если обеспечивается возможность сборки, установки и включения антенны. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 7.3 Определение метрологических характеристик

7.3.1 Определение диапазона рабочих частот, значения коэффициента калибровки антенн в диапазоне рабочих частот.

Определение диапазона рабочих частот, значения коэффициента калибровки антенн в диапазоне рабочих частот осуществляется при помощи рабочего эталона 2 разряда единицы напряженности электрического поля по ГОСТ Р 8.564-96 (от 20 Гц до 20 кГц), рабочего эталона единицы напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка - ЭМ».

В диапазоне частот от 100 до 300 Гц использовать устройство воспроизведения электрического поля УВЭП из состава рабочего эталона 2 разряда единицы напряженности электрического поля по ГОСТ Р 8.564-96, на частотах от 300 Гц до 150 кГц использовать установку электрического поля с кольцевым конденсатором (УЭК) из состава рабочего эталона единицы напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка - ЭМ», на частотах от 150 кГц до 2 МГц использовать установку электрического поля с плоским конденсатором УЭП из состава рабочего эталона единицы напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка - ЭМ».

  • 7.3.1.1 Определение коэффициента калибровки в диапазоне частот от 100 до 300 Гц Собрать схему, представленную на рисунке 1.

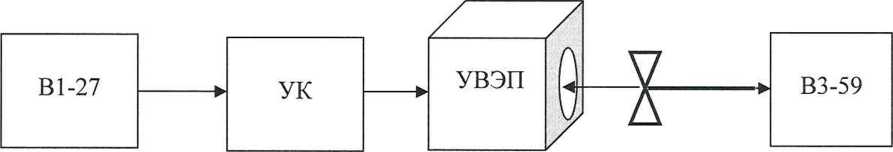

Рисунок 1 - Структурная схема измерений на УВЭП

Установку для поверки вольтметров В1-27 и вольтметр ВЗ-59, входящие в состав рабочего эталона 2 разряда единицы напряженности электрического поля по ГОСТ Р 8.564-96, заземлить, включить и прогреть в течение времени, указанного в их технических описаниях.

Выход установки В1-27 подключить к соответствующему разъему устройства коммутации (УК). Выход устройства коммутации подключить к входу устройства воспроизведения электрического поля (УВЭП).

При помощи клавиш управления, расположенных на лицевой панели установки В1-27, установить частоту выходного сигнала 100 Гц, уровень 100 мВ.

На устройстве коммутации нажать клавишу «В 1-27» и подать сигнал установленной частоты и уровня на вход УВЭП.

Напряженность электрического поля между обкладками УВЭП рассчитать по формуле (1):

где Е - напряженность электрического поля, В/м;

к — коэффициент УВЭП, записанный в свидетельстве о поверке, k = 1,646; U - напряжение на выходе В1-27, В;

d. - расстояние между пластинами конденсатора, d = 0,4 м.

В рабочую зону УВЭП поместить испытуемую антенну АИ4-1. Антенну установить на диэлектрическом штативе на согласованной поляризации (диполи антенны расположить перпендикулярно пластинам УВЭП). Блок питания стабилизированный, входящий в состав антенны АИ4-1 включить в сеть, выход антенны АИ4-1 подключить к входу вольтметра ВЗ-59. В соответствии с РЭ вольтметра ВЗ-59 измерить уровень сигнала на выходе антенны АИ4-1.

Коэффициент калибровки антенны АИ4-1 на фиксированной частоте рассчитать по формуле (2):

* Е

КАИ=7—^                       (2)

где КАИ - коэффициент калибровки антенны АИ4-1, м'1;

U АИ ~ Уровень сигнала на выходе антенны, измеренный вольтметром, В.

Провести пересчет коэффициента калибровки КАИ в логарифмические единицы (дБ (м'1)) по формуле (3):

^=20-lg(^).                    (3)

Аналогичные измерения и расчеты провести на частоте 200 Гц.

  • 7.3.1.2 Определение коэффициента калибровки в диапазоне частот от 300 Гц до 100 кГц Генератор Г4-153, вольтметр ВЗ-59, частотомер 43-66, входящие в состав стойки генераторно-измерительной СГИ1 рабочего эталона единицы напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка - ЭМ», заземлить, включить и прогреть в течение времени, указанного в их технических описаниях.

Собрать схему, представленную на рисунке 2.

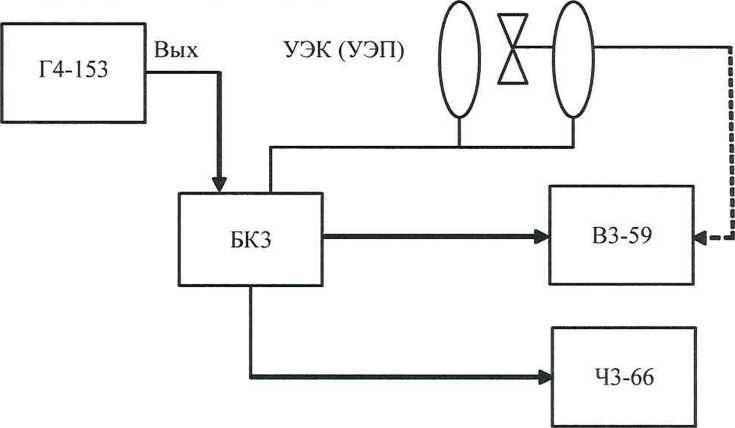

Рисунок 2 - Структурная схема измерений на УЭК, УЭП

Измерения на установках УЭП и УЭК проводятся в ручном режиме (блок интерфейсных плат унифицированный БИПУ в стойках генераторно-измерительной СГИ1 и измерительно-информационной СИИ1 не включать).

Выход 1 «10V» и выход 2 «0,1У» генератора Г4-153 подключить к соответствующим разъемам блока коммутации БКЗ.

Выходы блока коммутации БКЗ подключить к входам частотомера 43-66, вольтметра ВЗ-59 и кольцевого конденсатора УЭК.

Частоту выходного сигнала генератора Г4-153 установить равной 500 Гц, уровень сигнала 100 мВ.

На блоке коммутации БКЗ нажать клавишу «Г4-153» и подать сигнал установленного уровня и частоты на входы вольтметра ВЗ-59 и частотомера 43-66.

В соответствии с РЭ вольтметра ВЗ-59 и частотомера 43-66 измерить уровень и частоту выходного сигнала генератора Г4-153. При необходимости провести подстройку частоты и уровня выходного сигнала генератора при помощи кнопок управления, расположенных на лицевой панели генератора Г4-153.

Напряженность электрического поля, воспроизводимого в кольцевом конденсаторе У ЭК, рассчитать по формуле (4):

Е = и-Ки^                          (4)

где Е - напряженность электрического поля между обкладками конденсатора, В/м;

U - уровень выходного сигнала генератора, измеренный вольтметром, В;

КиЕ - коэффициент преобразования УЭК, записанный в свидетельстве о поверке, 2,558 м"1.

В рабочую зону кольцевого конденсатора УЭК поместить испытуемую антенну АИ4-1. Антенну установить на диэлектрическом штативе на согласованной поляризации. Блок питания стабилизированный, входящий в состав антенны АИ4-1 включить в сеть, выход антенны АИ4-1 подключить к входу вольтметра ВЗ-59 стойки измерительно-информационной СГИ1.

Измерить уровень сигнала на выходе антенны АИ4-1.

Коэффициент калибровки антенны АИ4-1 на фиксированной частоте рассчитать по формулам (2) и (3).

Аналогичные измерения и расчеты провести на частотах 1,5, 10, 50, 100 кГц.

  • 7.3.1.3 Определение коэффициента калибровки в диапазоне частот от 100 кГц до 2 МГц Выход блока коммутации БКЗ подключить к плоскому конденсатору УЭП.

Частоту выходного сигнала генератора Г4-153 установить равной 200 кГц, уровень равный 100 мВ.

На блоке коммутации БКЗ нажать клавишу «Г4-153» и подать сигнал установленного уровня и частоты на входы вольтметра ВЗ-59 и частотомера 43-66.

В соответствии с РЭ вольтметра ВЗ-59 и частотомера 43-66 измерить уровень и частоту выходного сигнала генератора Г4-153. При необходимости провести подстройку частоты и уровня выходного сигнала генератора при помощи кнопок управления, расположенных на лицевой панели генератора Г4-153.

Напряженность электрического поля, воспроизводимого в плоском конденсаторе УЭК, рассчитать по формуле (4). Значение коэффициента КиЕ для УЭП выбрать из таблицы 3.

Таблица 3 - Значения коэффициента КиЕ УЭП

Частота, кГц

200

500

1000

2000

K-UE ’ М

1,92

1,92

1,93

1,94

В рабочую зону плоского конденсатора УЭП поместить испытуемую антенну АИ4-1. Антенну установить на диэлектрическом штативе на согласованной поляризации. Блок питания стабилизированный, входящий в состав антенны АИ4-1 включить в сеть, выход антенны АИ4-1 подключить к входу вольтметра ВЗ-59 стойки измерительно-информационной СГИ1.

Измерить уровень сигнала на выходе антенны АИ4-1.

Коэффициент калибровки антенны АИ4-1 на фиксированной частоте рассчитать по формулам (2) и (3).

Аналогично определить коэффициент калибровки антенны АИ4-1 на частотах 500 кГц, 1,2 МГц.

  • 7.3.1.4 Результаты поверки считать положительными, если во всем диапазоне рабочих частот антенн от 100 Гц до 2 МГц значения коэффициента калибровки антенн находятся в пределах от 20 до 40 дБ (м-1).

7.3.2 Определение погрешности коэффициента калибровки

Определение погрешности коэффициента калибровки антенн осуществляется при периодической поверке.

  • 7.3.2.1 Вычислить погрешность коэффициента калибровки Д7<, дБ по формуле (5):

\к=К°мАИ                       (5)

где К\и - коэффициент калибровки, полученный при первичной поверке, дБ (м'1);

К АИ - коэффициент калибровки, полученный при периодической поверке, дБ (м"1).

  • 7.3.2.2 Результаты поверки считать положительными, если значения погрешности коэффициента калибровки находятся в пределах ±2 дБ.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки на антенну выдается свидетельство установленного образца.

  • 8.2 Знак поверки вносится в свидетельство о поверке в виде наклейки или оттиска клейма поверителя.

  • 8.3 При отрицательных результатах поверки антенна бракуется. На забракованную антенну выдается извещение о непригодности с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Старший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
