УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Антенна штыревая активная HFH2-Z6 фирмы «Rohde&Schwarz GmbH & Со. KG », Германия

МЕТОДИКА ПОВЕРКИ

2016 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на антенну штыревую активную H1H2-Z6 (далее - антенну), изготовленную фирмой «Rohde&Schwarz GmbH & Со. KG ». Германия.

  • 1.2 Интервал между поверками 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.111ри проведении поверки должны выполняться операции, указанные в таблице 1. Гзблица 1        ______ _____

I ^именование операции

Номер пункта методики

Проведение операции при

первичной поверке, после ремонта

периодичес кой поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

3 Определение метрологических характеристик

3.1 Определение диапазона рабочих частот. значения коэффициента калибровки антенн в диапазоне рабочих частот, по-1 решности определения коэффициента калибровки

7.3

7.3.1

+

+

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Га блица 2

I

11омер

пункта

методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3.1

Установка измерительная К2Г1-70 (диапазон рабочих часто г от 20 Гц до 300 МГц. предел измерений коэффициента калибровки измерительных антенн относительно коэффициента калибровки эталонной антенны 40 дБ. пределы допускаемой основной погрешности измерений коэффициента калибровки измерительных антенн ± 1,0 дБ)

1римечапия

  • 1 Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь действующие с в 11 дere. 1ьства (о гм етки в формулярах или паспортах) о поверке (знак поверки) _

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К поверке допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В. прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности. предусмотренные «Правилами технической эксплуатации электроустановок потребителей». «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации антенн, в технической документации па применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 11ри проведении поверки должны быть соблюдены следующие условия:

    • - температура окружающего воздуха. °C..............................................20 ± 5:

    • - относи тельная влажность воздуха. %..................................................................до 80:

    • - атмосферное давление, мм рт. ст.............................................от 626 до 795:

    • - напряжение питания. В.........................................................ог 215 до 225;

    • - частота. Гц........................................................................от 49.5 до 50.5.

  • 6.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать антенну в условиях, указанных в п. 6.1. в течение не менее 8 ч;

  • - выполнить операции, оговоренные в технической документации на антенну по сё подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средс тва поверки по их подготовке к измерениям:

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре установить соответствие антенны требованиям технической докумен тации. При внешнем осмотре убедиться в:

  • - огсу гствии механических повреждений;

  • - чис тоге разъемов;

  • - исправности соединительных проводов и кабелей;

  • - целостности лакокрасочных покрытий и четкости маркировки.

Провери ть комплектность антенны в соответствии с технической докумен тацией.

  • 7.1.2 Результаты поверки считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность антенны полная. В противном случае антенна дальнейшей поверке нс подвергается, бракуется и направляется в ремонт.

7.2 Опробование
  • 7.2 1 Произвести опробование работы антенны для оценки сё исправности.

При опробовании антенны проверить возможность сбора и установки антенны, возможность подключения выхода антенны к измерительному устройству с помощью кабеля, возможность подключения антенны к блоку питания с помощью кабеля питания.

  • 7.2.2 Результаты опробования считать положительными, если обеспечивается возможность сбора, установки и подключения антенны к блоку питания и измерительному устройству. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремон т.

7.3 Определение метрологических характеристик
  • 7.3.1 Определение диапазона рабочих частот, значения коэффициента калибровки ан-■|.сипы в диапазоне рабочих частот, погрешности определения коэффициента калибровки

  • 7.3.1.1 Определение коэффициента калибровки антенны в диапазоне рабочих частот провести с помощью установки измерительной K2II-70 (в составе: ПЭВМ, генератор 1’3-122. генератор Г4-201. измеритель ФК2-39. вольтметр ВЗ-60. усилитель У7-5. делитель мощности. (11 ЕМ-камсра) методом сравнения с использованием в качестве эталонной антенны 116-44 в автоматическом режиме.

Включить установку К2Г1-70 и в соответствии с руководством по эксплуатации произвести подготовительные операции, необходимые для ее нормального функционирования.

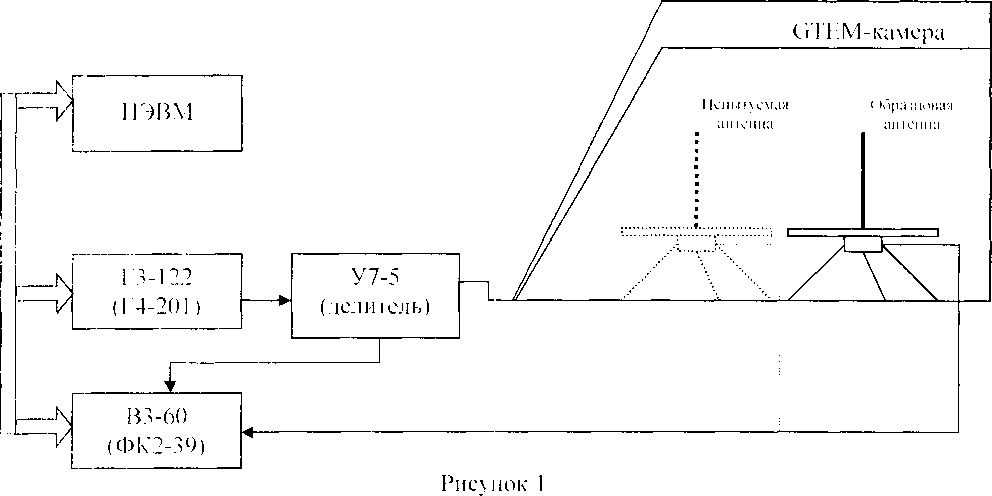

В рабочей зоне GTEM-камеры на треноге разместить эталонную антенну и измерительным кабелем соединить выход антенны с входом аппаратной части установки (рисунок 1).

Включить питание эталонной антенны. Провести измерения уровня принимаемого сигнала в соответствии с руководством по эксплуатации К2Г1-70.

Установить на место эталонной антенны поверяемую антенну, соблюдая при этом ориентацию антенны. Провести измерения коэффициента калибровки поверяемой антенны в cooibcic'Ibhh с руководством по эксплуатации К211-70.

Результаты поверки считать положительными, если значения коэффициента калибровки антенны находятся в диапазоне от 7 до 13 дБ[ 1/м].

  • 7.3.1.2 Определение погрешности измерений коэффициента калибровки

Определение погрешности измерений коэффициента калибровки провести методом расчета.

Погрешность измерений коэффициента калибровки поверяемой антенны. дБ [ 1 /м |. определить по формуле (1):

J = 1 0 lg (1 4- 1, 17^//6 + ^Л'2//- 7(1 j ■                         (И

где Л. (1 - погрешность определения коэффициента калибровки антенны измерительной 116-44 (принимается равной 0.2):

с)'А.э// 7() - погрешность измерений коэффициента калибровки установкой измерительной шпа К2П-70 (принимается равной 0.12).

Результаты поверки считать положительными, если значения погрешности измерении коэффициента калибровки находятся в пределах! 2.0 дБ.

  • 7.3.1.3 Определение диапазона рабочих частот

Определение диапазона рабочих частот провести по результатам поверки (п.п. 7.3.1.1. 7.3.1.2).

Результаты поверки считать положительными, если значения коэффициента калибровки антенны находятся в диапазоне от 7 до 13 дБ[ М j а значения погрешности измерений коэффициента калибровки находя гея в пределах ± 2,0 дБ.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты измерений и расчетов ведутся в протоколах.

  • 8.2 При положительных результатах поверки на антенну выдается свидетельство установленного образца. Знак поверки наносится на «Свидетельство о поверке».

  • 8.3 При отрицательных результатах поверки антенна бракуется и направляется в ремонт. На забракованную антенну выдается извещение о непригодности к применению с указанием причин забракования.

    К. Черняев

    П. Медведев

I кшальник отдела

ФГБУ «Г11МЦ» Минобороны России

1 кшальник лаборатории

ФГБУ «ГНМЦ» Минобороны России
