Государственная система обеспечения единства измерений

ВОЛЬТМЕТРЫ ПЕРЕМЕННОГО И ПОСТОЯННОГО НАПРЯЖЕНИЯ ПИКОВЫЕ MU

Методика поверки

МП 206.1-023-2020

г. Москва

2020

Настоящая методика поверки распространяется на вольтметры переменного и постоянного напряжения пиковые MU (далее - вольтметры), изготавливаемые HIGHVOLT Priiftechnik Dresden GmbH, Германия, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются вольтметры, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - методика поверки.

Интервал между поверками - 2 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Проверка относительной погрешности измерений напряжения постоянного тока

8.3

4 Проверка относительной погрешности измерений напряжения переменного тока

8.4

Да

Да

5 Проверка абсолютной погрешности измерений частоты переменного тока и относительной погрешности измерений напряжения переменного тока в зависимости от частоты

8.5

Да

Да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Ко

личе

ство

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Калибратор универсальный

до 1000 В от 10 до 500 Гц

±(0,0005-иВых+126 мВ)

±0,000025 Ьых

Fluke

9100

1

8.2, 8.3, 8.4,

8.5

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Коли

чество

Номер пункта методики поверки

Диапазон измерения

Погрешность или

класс точности

1

2

3

4

5

6

Измеритель нелинейных искажений

20 Гц - 200 кГц

20Гц-1 МГц

±(0,05 Кгк+0,06) % ±(0,05 Кгк ±0,02)%;

±(0,1 Кгк ±0,1)%;

С6-11

1

6.2

Термометр ртутный лабораторный

от 0 до 50 °C

±1 °C

ТЛ-4

1

6.1

Барометр-анероид метеорологический

от 80 до 106 кПа

±200 Па

БАММ-

1

1

6.1

Психрометр аспирационный

от 10 до 100 %

±1 %

М-34-М

1

6.1

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации и имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C               от 15 до 25;

  • - атмосферное давление, кПа                       от 84 до 106;

  • - относительная влажность воздуха, %              от 10 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на вольтметр и входящие в его комплект компоненты.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого вольтметра следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • - все разъемы и клеммы не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, индикатор и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность.

При несоответствии по вышеперечисленным позициям вольтметр бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1 Для модификации MU17 соберите схему, приведенную на рисунке 1, а для модификации MU18 приведенную на рисунке 2.

  • 8.2.2 Включите приборы и дайте им прогреться. При включении необходимо проверить номер версии ПО «А1».

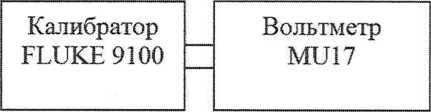

Рисунок 1 - Схема измерений для модификаций MU17

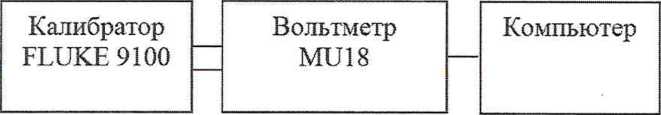

Рисунок 2 - Схема измерений для модификаций MU18

  • 8.2.3 На калибраторе FLUKE 9100 (далее - калибратор) и поверяемом вольтметре установите режим работы на напряжении постоянного тока.

  • 8.2.4 В меня вольтметра необходимо установить коэффициент деления внешнего делителя напряжения равным 1,0.

  • 8.2.5 Задайте с калибратора значение выходного напряжения, равное +100 В и произведите измерения.

  • 8.2.6 На калибраторе и поверяемом вольтметре установите режим работы на напряжении переменного тока.

  • 8.2.7 Задайте с калибратора значение выходного напряжения, равное 100 В и произведите измерения.

  • 8.2.8 Результаты измерений считаются удовлетворительными, если вольтметр измеряет напряжение с погрешностью ±0,5 % и номер версии программного обеспечения не ниже, чем 4.0.

8.3 Проверка относительной погрешности измерений напряжения постоянного тока
  • 8.3.1 Для модификации MU17 соберите схему, приведенную на рисунке 1, а для модификации MU18 приведенную на рисунке 2.

  • 8.3.2 Включите приборы и дайте им прогреться.

  • 8.3.3 На калибраторе и поверяемом вольтметре установите режим работы на напряжении постоянного тока положительной полярности.

  • 8.3.4 В меня вольтметра необходимо установить коэффициент деления внешнего делителя напряжения равным 1,0.

  • 8.3.5 Задайте с калибратора значение выходного напряжения, равное +10 В и произведите измерения поверяемым вольтметром Umu+- Результат занесите в таблицу 4.

  • 8.3.6 Повторите операции по п.8.3.5 задавая с калибратора последовательно напряжения Unuke, в соответствии с таблицей 4.

  • 8.3.7 На калибраторе и поверяемом вольтметре установите режим работы на напряжении постоянного тока отрицательной полярности. Повторите операции по п.п.8.3.5 - 8.3.6.

  • 8.3.8 Вычислите значения погрешности измерений напряжения по формуле:

5U = 100-(UMU - UFluke)/UFluke                              (1).

Где:

Unuke-— значения напряжения, задаваемое с калибратора;

Umu-значения напряжения, измеренное поверяемым вольтметром.

Таблица 4 - Результаты проверки относительной погрешности измерений напряжения постоянного тока

UFluke, В

Umu+, В

Umu-, В

6Umu+, %

SUmu-, %

ДОп, %

10

±0,5

100

250

500

750

1000

  • 8.3.9 Результаты измерений считаются удовлетворительными, если полученные значения 5Umu+ и SUmu- не превышают 5иДОп.

8.4 Проверка относительной погрешности измерений напряжения переменного тока
  • 8.4.1 Для модификации MU17 соберите схему, приведенную на рисунке 1, а для модификации MU18 приведенную на рисунке 2.

  • 8.4.2 Включите приборы и дайте им прогреться.

  • 8.4.3 На калибраторе и поверяемом вольтметре установите режим работы на напряжении переменного тока.

  • 8.4.4 В меня вольтметра необходимо установить коэффициент деления внешнего делителя напряжения равным 1,0.

  • 8.4.5 Задайте с калибратора значение выходного напряжения, равное 10 В и произведите измерения поверяемым вольтметром пиковых значений Umuh и действующих значений Имид напряжения. Результат занесите в таблицу 5.

  • 8.4.6 Повторите операции по п.8.4.5 задавая с калибратора последовательно напряжения UFluke, в соответствии с таблицей 5.

  • 8.4.7 Вычислите значения погрешности измерений напряжения по формулам:

8Un = 100(UMUn - V2 UFIuke)/^2 UHuke                        (2)

6Uq = 100-(имид — UFluke)/U Fluke                                 (3).

Где:

8Un- погрешность измерений пиковых значений напряжения;

бИд- погрешность измерений действующих значений напряжения.

Таблица 5 - Результаты проверки относительной погрешности измерений напряжения переменного тока

UFluke, В

Пиковые значения имип, В

Действующие значения имид, В

5Un, %

зид>%

Д0П, %

10

±0,5

100

200

350

500

700

  • 8.4.8 Результаты измерений считаются удовлетворительными, если полученные значения 8Un и бИд не превышают биДОп.

  • 8.5 Проверка абсолютной погрешности измерений частоты переменного тока и относительной погрешности измерений напряжения переменного тока в зависимости от частоты

    • 8.5.1 Для модификации MU17 соберите схему, приведенную на рисунке 1, а для модификации MU18 приведенную на рисунке 2.

    • 8.5.2 Включите приборы и дайте им прогреться.

    • 8.5.3 На калибраторе и поверяемом вольтметре установите режим работы на напряжении переменного тока.

    • 8.5.4 В меня вольтметра необходимо установить коэффициент деления внешнего делителя напряжения равным 1,0.

    • 8.5.5 Задайте с калибратора значение выходного напряжения равное 100 В с частотой 10 Гц. Произведите измерения поверяемым вольтметром действующих значений напряжения Имид и частоты переменного тока fMu. Результат занесите в таблицу 6.

    • 8.5.6 Повторите операции по п.8.5.5 задавая с калибратора последовательно напряжение равное 100 В с частотой fnuke в соответствии с таблицей 6.

  • 8.5.7 Вычислите значения погрешности измерений напряжения по формуле 3.

  • 8.5.8 Вычислите значения погрешности измерений частоты по формуле:

Af = fMU “ fFluke

Таблица 6 - Результаты проверки абсолютной погрешности измерений частоты переменного тока и относительной погрешности измерений напряжения переменного тока в зависимости от частоты

fFluke? В

имид, В

fMU, Гц

зид, %

Af, Гц

доп, %

АГдоп, Гц

10

±0,5

±0,5

20

40

50

70

100

200

300

500

  • 8.5.9 Результаты измерений считаются удовлетворительными, если полученные значения 5Цд не превышают 6UflOn, и полученные значения Af не превышают Afaon.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки выдается свидетельство о поверке.

  • 9.2 При отрицательных результатах поверки делитель бракуется и не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

Рогожин С.Ю.

Леонов А.В.
