УТВЕРЖДАЮ

Руководитель ДИ СИ, главный метролог ФГУП «РФЯЦ-ВНИИЭФ»

УТВЕРЖДАЮ

Директор

ООО «ФОРМ»

.И. Щеглов

2017 г.

Н.П. Елисеева

« 25 »   с.9___2017 г.

Системы контрольно-измерительные

Тестеры СБИС FORMULA® HF.

МЕТОДИКА ПОВЕРКИ

ФРМИ.410179.001 МП -ЛУ

Лист утверждения

rm

ФОРМ

119530, Москва, Очаковское шоссе, 34

тел: (495) 269 75 90, (495) 269 75 91, факс: (495) 269 75 94

ОКПД2 26.51.43.120

Государственная система обеспечения единства измерений Система контрольно-измерительная Тестер СБИС FORMULA® HF МЕТОДИКА ПОВЕРКИ ФРМИ.410179.001 МП

Редакция 4

e-mail: info@form.ru

сайт: www.form.ru

Содержание

измерительной оснастки

измерительной оснастки

канальной электроники (PIN-электроники), PPMU

напряжения

тока в поддиапазоне от 0 до 2 А

тока в поддиапазоне от 2 до 4 А и ограничения силы постоянного тока

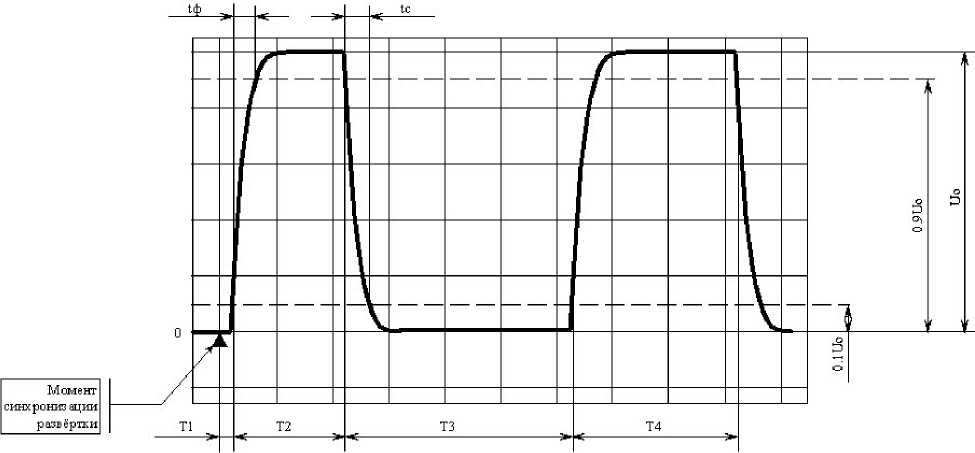

задания положения фронта/спада импульса

6.3.5.1 Определение абсолютной погрешности времени формирования меток Т1 и Т2 (IEPA) и абсолютной погрешности времени формирования меток Т3 и Т4 (OEPA)

Т1 и Т2 относительно меток Т3 и Т4 (IOTA) и абсолютной погрешности времени формирования меток Т1-Т4 (OTA)...............................................................................76

Т1 и Т2 относительно меток Т3 и Т4 (IOTA) и абсолютной погрешности времени формирования меток Т1-Т4 (OTA) совместно с переходным адаптером.................82

Введение

Настоящая методика (далее МП) устанавливает методы и средства первичной и периодической поверок «Системы контрольно-измерительной Тестер СБИС FORMULA® HF» (далее по тексту - Тестер, на рисунках - Тестер FHF).

Методика распространяется на следующие модификации Тестера:

  • - FORMULA HF2 ФРМИ.411739.001......................далее FHF2;

  • - FORMULA HF3 ФРМИ.411739.005......................далее FHF3;

  • - FORMULA HF3M ФРМИ.411739.015..................далее FHF3M;

  • - FORMULA HF3-512 ФРМИ.411739.006..............далее FHF3-512;

  • - FORMULA HF3M-512 ФРМИ.411739.016............далее FHF3M-512.

Первичной поверке Тестер подвергается при выпуске из производства и после ремонта.

Периодическая поверка проводится один раз в три года.

До проведения поверки необходимо ознакомиться со следующими документами (в зависимости от модификации Тестера):

- Паспорт на Тестер (далее Паспорт, ПС):

o

ФРМИ.411739.001 ПС..........

...........FHF2;

o

ФРМИ.411739.005 ПС..........

...........FHF3;

o

ФРМИ.411739.015 ПС..........

...........FHF3M;

o

ФРМИ.411739.006 ПС..........

...........FHF3-512;

o

ФРМИ.411739.016 ПС..........

...........FHF3M-512;

- Руководство по эксплуатации (далее РЭ):

o

ФРМИ.411739.001 РЭ..........

...........FHF2;

o

ФРМИ.411739.005 РЭ..........

...........FHF3;

o

ФРМИ.411739.015 РЭ..........

............FHF3M;

o

ФРМИ.411739.006 РЭ..........

...........FHF3-512;

o

ФРМИ.411739.016 РЭ..........

...........FHF3M-512;

- Инструкция по проведению диагностики, калибровки и поверки;

o

ФРМИ.411739.001 И1..........

...........FHF2;

o

ФРМИ.411739.005 И1..........

...........FHF3;

o

ФРМИ.411739.015 И1..........

............FHF3M;

o

ФРМИ.411739.006 И1..........

...........FHF3-512.

o

ФРМИ.411739.016 И1..........

...........FHF3M-512

1 Операции поверки 1.1 Первичная и периодическая поверка

Перечень операций, проводимых при первичной и периодической поверке Тестера, приведен в таблице 1.

Таблица 1 - Перечень операций, выполняемых при поверке

Номер пункта паспорта4)

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

4

Внешний осмотр

6.1

да

да

4

Проверка конфигурации вычислительного блока

6.2.1

да

да

4

Проверка конфигурации измерительной системы

6.2.2

да

да

4

Идентификация программного обеспечения

6.2.3

да

да

3.2.5

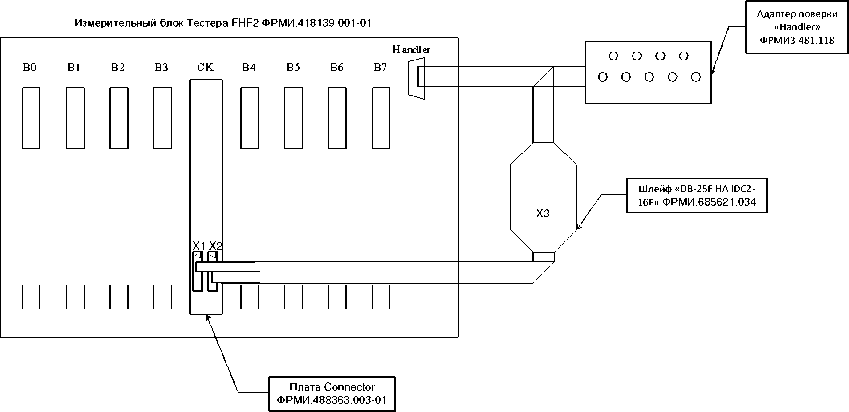

Проверка выдачи и приёма сигналов по оптоизолированному порту «HANDLER»

6.2.4

да

нет

Проверка целостности контактов узла подключения полноразмерной измерительной оснастки

6.2.5.1

да

да

Проверка целостности контактов переходного адаптера

6.2.5.2

да3)

да3)

Проверка целостности контактов узла подключения малогабаритной измерительной оснастки

6.2.5.3

да5)

да5)

3.2.1.1,

3.2.1.3,

3.2.1.7

Проверка возможности формирования тестовой последовательности.

6.2.6

да

да

Метрологические параметры

Частота ФК Тестера

3.2.1.2

Определение относительной погрешности воспроизведения частоты ФК

6.3.4

да

да

Определение нижней и верхней границ диапазона частоты ФК

6.3.5.1

да

нет

Воспроизведение и измерение сигналов каналами

3.2.2.2

Определение абсолютной погрешности воспроизведения постоянного напряжения высокого, среднего и низкого уровней переключения драйвера

6.3.1.1.1

да

да

3.2.2.4

Определение абсолютной погрешности измерения постоянного напряжения переключения компаратора

6.3.1.1.2

да

да

Активная нагрузка

3.2.2.5

Определение абсолютной погрешности воспроизведения силы постоянного тока

6.3.1.2.1

да

да

Номер пункта паспорта4)

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

3.2.2.5

Определение абсолютной погрешности воспроизведения постоянного напряжения переключения

6.3.1.2.2

да1)

да1)

Временные параметры

3.2.1.8

Определение абсолютной погрешности времени формирования меток Т1 и Т2 IEPA

6.3.5.1

да

нет

3.2.1.8

Определение абсолютной погрешности времени формирования меток Т3 и Т4 OEPA

6.3.5.1

да

нет

3.2.1.8

Определение абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4 IOTA

6.3.5.2

да

да

6.3.5.3

да3)

нет

6.3.5.4

да1)

нет

3.2.1.8

Определение абсолютной погрешности времени формирования меток Т1-Т4 OTA

6.3.5.2

да

да

6.3.5.3

да3)

нет

6.3.5.4

да1)

нет

3.2.2.1

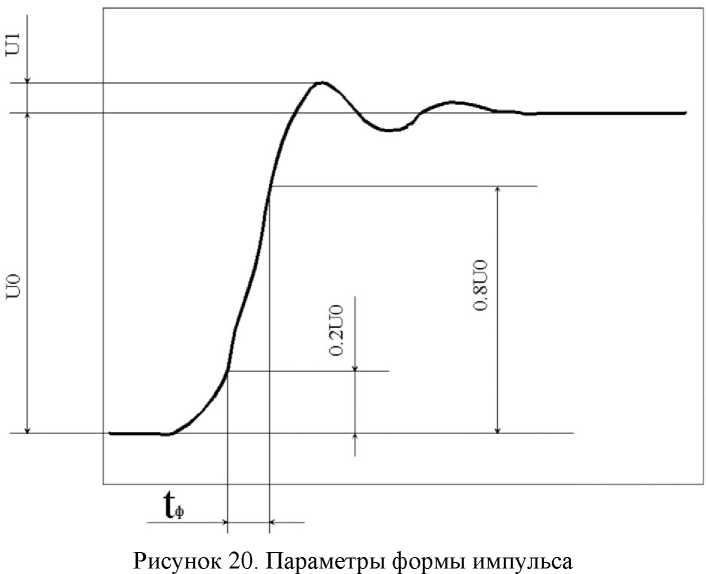

Определение длительности фронта и спада импульса

6.3.7

да

нет

3.2.2.3

Определение минимальной длительности импульса

6.3.7

6.3.5.1

да

нет

Основные электрические параметры каналов Тестера

3.2.2.1

Определение выходных сопротивлений высокого, низкого и среднего уровня драйвера

6.3.1.1.4

да

да

3.2.2.3

Определение входной ёмкости

6.3.6

да

нет

3.2.2.3

Определение силы входного тока

6.3.1.1.3

да

да

3.2.2.1

Определение максимальной силы тока нагрузки

6.3.1.1.5

да

да

3.2.2.1

Определение амплитуды выброса

6.3.7

да

нет

Многоканальный измеритель PMU

3.2.3.1

Определение абсолютной погрешности воспроизведения постоянного напряжения

6.3.1.3.1

да

да

3.2.3.1

Определение абсолютной погрешности измерения постоянного напряжения

6.3.1.3.2

да

да

3.2.3.1

Определение абсолютной погрешности воспроизведения силы постоянного тока

6.3.1.3.4

да

да

3.2.3.1

Определение абсолютной погрешности измерения силы постоянного тока

6.3.1.3.5

да

да

3.2.3.1

Определение абсолютной погрешности ограничения силы постоянного тока

6.3.1.3.6

да

да

3.2.3.1

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего уровня

6.3.1.3.3

да1)

да1)

Номер пункта паспорта4)

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

3.2.3.1

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения нижнего уровня

6.3.1.3.3

да1)

да1)

Поканальный измеритель PPMU

3.2.3.5

Определение абсолютной погрешности воспроизведения постоянного напряжения

6.3.1.6.1

да1)

да1)

3.2.3.5

Определение абсолютной погрешности измерения постоянного напряжения

6.3.1.6.2

да1)

да1)

3.2.3.5

Определение абсолютной погрешности воспроизведения силы постоянного тока

6.3.1.6.4

да1)

да1)

3.2.3.5

Определение абсолютной погрешности измерения силы постоянного тока

6.3.1.6.5

да1)

да1)

3.2.3.5

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего уровня

6.3.1.6.3

да1)

да1)

3.2.3.5

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения нижнего уровня

6.3.1.6.3

да1)

да1)

Источник питания VDD

3.2.3.2

Определение абсолютной погрешности воспроизведения постоянного напряжения

6.3.1.4.1

да

да

3.2.3.2

Определение абсолютной погрешности измерения постоянного напряжения

6.3.1.4.2

да

да

3.2.3.2

Определение абсолютной погрешности воспроизведения силы постоянного тока

6.3.1.4.4

да

да

3.2.3.2

Определение абсолютной погрешности измерения силы постоянного тока

6.3.1.4.5

да

да

3.2.3.2

Определение абсолютной погрешности ограничения силы постоянного тока

6.3.1.4.6

да

да

3.2.3.2

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего уровня

6.3.1.4.3

да1)

да1)

3.2.3.2

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения нижнего уровня

6.3.1.4.3

да1)

да1)

Источник питания VCC

3.2.3.3

Определение абсолютной погрешности воспроизведения постоянного напряжения

6.3.2.1.1

да

да

3.2.3.3

Определение абсолютной погрешности измерения постоянного напряжения

6.3.2.1.2

да

да

3.2.3.3

Определение абсолютной погрешности измерения силы постоянного тока

6.3.2.2

да

да

6.3.2.3.1

3.2.3.3

Определение абсолютной погрешности ограничения силы постоянного тока

6.3.2.3.2

да

да

Номер пункта паспорта4)

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

Высоковольтный канал («33-й»канал)

3.2.4

Определение абсолютной погрешности воспроизведения постоянного напряжения высокого уровня

6.3.1.4.1

да

да

3.2.4

Определение абсолютной погрешности воспроизведения постоянного напряжения низкого уровня

6.3.1.4.1

да

да

3.2.4

Определение абсолютной погрешности ограничения силы постоянного тока

6.3.1.4.6

да

да

3.2.4

Определение крутизны фронта и спада импульса

6.3.3.1

да1)

нет

3.2.4

Определение абсолютной погрешности задания положения фронта/спада

6.3.3.1

да1)

нет

3.2.4

Определение длительности фронта и спада импульса

6.3.3.2

да2)

нет

3.2.4

Определение допустимого тока нагрузки

6.3.3

да

нет

Режим параллельной работы двух источников питания VDD

3.2.3.4

Определение абсолютной погрешности воспроизведения постоянного напряжения

6.3.1.5.1

да1)

да1)

3.2.3.4

Определение абсолютной погрешности измерения постоянного напряжения

6.3.1.5.2

да1)

да1)

3.2.3.4

Определение абсолютной погрешности измерения силы постоянного тока

6.3.1.5.3

да1)

да1)

3.2.3.4

Определение абсолютной погрешности ограничения силы постоянного тока

6.3.1.5.4

да1)

да1)

  • 1) Для Тестеров FHF2 операцию не выполнять

  • 2) Для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-512 операцию не выполнять

  • 3) Для Тестеров FHF2, FHF3, FHF3M операцию не выполнять

  • 4) Приводится справочно

  • 5) Операцию выполнять при наличии узла подключения малогабаритной измерительной оснастки (УАП) в комплектации Тестера

2 Средства поверки 2.1 Программное обеспечение

Поверка проводится под управлением системного программного обеспечения (ПО) Тестера. Перечень используемых при проведении поверки программных модулей приведен в таблице 2.

Таблица 2 - Программные модули, используемые при проведении поверки Тестера

Наименование программного модуля

Номер пункта методики

Проверка портов

6.2.4

Проверка целостности контактов узла подключения полноразмерной измерительной оснастки

6.2.5.1

Проверка контактирования малогабаритной измерительной оснастки или

Проверка целостности контактов переходного адаптера «FHF3MX-FHF3»

6.2.5.2

Проверка целостности контактов модуля универсального адаптера

6.2.5.2

Проверка работы с памятью

6.2.6

Контроль PMU, VDD, PIN-электроники, PPMU

6.3.1

Контроль воспроизведения и измерения напряжения источника VCC

6.3.2.1.1

Контроль измерения силы тока источника VCC в поддиапазоне от 0 до 2 А

6.3.2.2

Контроль измерения силы тока источника VCC в поддиапазоне от 2 до 4 А и

6.3.2.3

ограничения тока

6.3.2.3.2

Контроль воспроизведения и измерения напряжения VDD в параллельном режиме

Контроль измерения и ограничения тока VDD в параллельном режиме

Контроль высоковольтных каналов

6.3.3

Контроль ОЧФК

6.3.4

Контроль IEPA, OEPA

6.3.5.1

Контроль IOTA, OTA

6.3.5.2

Контроль IOTA, OTA совместно с переходным адаптером «FHF3MX-FHF3»

6.3.5.3

Контроль IOTA, OTA совместно с универсальным адаптером

6.3.5.4

Контроль входной емкости

6.3.6

Контроль формы импульсов и минимальной длительности

6.3.7

2.2 Средства поверки

При проведении поверки должны применяться средства поверки, перечисленные в таблицах 3 и 4.

Таблица 3 - Средства поверки

Наименование и обозначение

Наименование метрологической характеристики

Нормированное значение метрологической характеристики

Номер пункта методики

Диапазон

Погрешность

Мультиметр

Измерение

От 1 мкВ

От ±(19^10Л-6 показания +1,8^10л-6)

6.3.1.3

цифровой 2002

(Keithley)

напряжения постоянного тока.

до 1000 В

до ±(10»10л-6 показания +3*10л-6)

Измерение силы

От 1 нА

От ±(350^10л-6 показания +5*10л-9)

6.3.1.4

постоянного тока

ДО 2 А

до ±(з50*10л-6 показания +Ф10л-5)

6.3.1.5

Калибратор-

Измерение силы

От 1нА

±(2,5»10л-4 показания +500^10л-12)

6.3.1.3.5

измеритель напряжения и силы тока 2601А

постоянного тока

до 200нА

6.3.1.3.6

(Keithley)

Катушка электрического

Мера

сопротивления

0,01 Ом

КТ 0,01

6.3.2.3,

6.3.2.3.2

сопротивления

Р310

Частотомер электронно-

Измерение частоты

От 0,005 Гц до 300 МГц

±5«10л-6

6.3.4

счетный вычислительный CNT-90

Цифровой

Измерения уровня

От 20 мВ

±(1,5‘10л-2‘8‘Ко+0,5‘10л-2‘исм+0,001)

6.3.3

осциллограф1

напряжения

до 20 В

6.3.5

LeCroy

waveRunner 64Xi

Измерение интервала времени

От 0,1 нс ДО 1 с

±(1-10л-5Т+5-10л-12)

6.3.6

Таблица 4 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от -20 до +60 °C

±0,3 °C

Термогигрометр

ИВА-6Н-Д

Атмосферное давление

от 700 до 1100 гПа

±2,5 гПа

Относительная влажность

от 0 до 98 %

±3%

3 Требования к квалификации Поверителей

Поверка проводится квалифицированным персоналом предприятий и организаций, аккредитованных в установленном порядке.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации, данную методику и эксплуатационную документацию используемых средств поверки и вспомогательного оборудования.

ФРМИ.410179.001 МП редакция 4

4 Требования безопасности

При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей».

На рабочем месте все металлические корпуса аппаратуры (измерительного блока, вычислительного блока, системы питания, контрольно-измерительного и вспомогательного оборудования) должны быть заземлены.

Заземление измерительного блока, вычислительного блока и системы питания должно быть произведено в соответствии с разделом «Подключение» РЭ.

Заземление контрольно-измерительного и вспомогательного оборудования производится неизолированными гибкими медными многожильными проводами, сечением не менее 4,0 мм2. Величина электрического сопротивления цепи, от шины заземления до заземленных металлических частей аппаратуры должна быть не более 0,4 Ом.

5 Условия проведения поверки и подготовка к ней

Поверка должна проводиться при нормальных условиях применения (соответствуют требованиям ГОСТ 22261-94 для средств измерений группы 1). Температура окружающей среды 20°±2°С.

При проведении поверки переключение всех вспомогательных поверочных кабелей проводить только при выключенном измерительном блоке, за исключением специально оговоренных случаев.

Перед проведением поверки выполнить следующие подготовительные операции:

  • 1)  Подготовить поверочный комплект.

  • 2)  Подготовить внешние приборы, используемые при поверке (согласно инструкции по эксплуатации на приборы).

  • 3)  При проведении очередной поверки в процессе эксплуатации перед началом проведения поверки выполнить полное выключение Тестера.

  • 4)  Включить Тестер.

  • 5)  Загрузить оболочку программы FormHF и дистанционно подать питание на измерительный блок.

  • 6)  Выдержать Тестер и средства поверки во включенном состоянии в течение не менее 30 минут.

6 Проведение поверки 6.1 Внешний осмотр 6.1.1 Проверка внешнего вида

Проверку внешнего вида Тестера проводить в отключенном от сети и других измерительных приборов состоянии.

При проведении внешнего осмотра установить следующее:

  • - тестер не должен иметь механических повреждений кожухов, крышек, лицевых панелей, соединительных кабелей, контактирующих устройств;

  • - должна обеспечиваться четкая фиксация переключателей, соединительных кабелей, контактирующих устройств.

6.1.2 Проверка маркировки

На блоках Тестера должны быть установлены шильдики с маркировкой, соответствующей пункту «Маркировка» РЭ.

6.1.3 Проверка комплектности и принадлежностей

Тестер должен быть укомплектован в соответствии с ПС.

Состав основных средств поверки должен соответствовать таблицам 3 и 4 МП.

Состав программного обеспечения должен соответствовать таблице 2 МП.

Состав комплекта поверочных (диагностических) принадлежностей должен соответствовать, в зависимости от модификации Тестера:

  • - FHF2, FHF3, FHF3M..................ФРМИ.411926.013 ПС;

  • - FHF3-512, FHF3M-512...............ФРМИ.411926.018 ПС.

6.2 Опробование 6.2.1 Проверка конфигурации вычислительного блока

Проверку конфигурации вычислительного блока (управляющей ЭВМ) проводить с помощью средств операционной системы. Допускается использование других программ, дающих информацию о конфигурации ЭВМ.

6.2.2 Проверка конфигурации измерительной системы

Информация о заводском номере, годе выпуска и типе Тестера, нанесённая на измерительный и вычислительный блоки, должна соответствовать информации, отображенной в меню «О системе» модуля поверки.

6.2.3 Идентификация программного обеспечения

Электронный ключ регистрации копии программных средств ФРМИ.431214.001 должен быть установлен2 (подключен) в вычислительный блок Тестера.

Цифровой идентификатор ПО (контрольная сумма исполняемого кода, рассчитанная с использованием алгоритма CRC-32) должен соответствовать идентификатору, указанному в Паспорте.

Состав и версии бинарных файлов программного обеспечение и его компонентов, отображаемые в меню «Конфигурация» программной оболочки, должны соответствовать составу и версиям файлов, указанных в Паспорте.

6.2.4 Проверка оптоизолированного порта «HANDLER»

Для проверки выдачи и приёма сигналов по оптоизолированному порту «HANDLER собрать схему в соответствии с рисунком 1.

Подключить к Тестеру3 адаптер поверки порта «HANDLER»:

  • - ФРМИ3.481.118..........................для Тестера FHF2;

  • - ФРМИ.468239.004......................для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-

512.

Для Тестера FHF2 дополнительно использовать шлейф ФРМИ.685621.034 и плату Connector ФРМИ.488363.003-01, установленную на посадочное место СК.

Выбрать пункт «Проверка портов» и запустить программный модуль на выполнение. Далее следовать указаниям программного модуля.

а)

Измерительный блок Тестера FHF

Адаптер поверки HANDLER

ФРМИ.468239.004

оооо оо оооо о о о

DD

HANDLER

б)

Рисунок 1 - Схема подключения Тестера при проверке оптоизолированного порта: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-512

В процессе выполнения проверки Тестер формирует сигналы с заданными логическими состояниями на выходных контактах соединителя порта «HANDLER». Сформированные сигналы поступают на адаптер и подсвечивают соответствующие индикаторы. При проверке сигналов на входных контактах соединителя порта «HANDLER» Тестер считывает показания с адаптера при нажатии соответствующих кнопок адаптера.

Для Тестера FHF2 при получении положительного результата проверки считаются также выполненными и требования в части выдачи и приёма управляющих сигналов по интерфейсу I2C.

6.2.5 Проверка контактирования
  • 6.2.5.1 Проверка целостности контактов узла подключения полноразмерной измерительной оснастки

Собрать схему подключения в соответствии с рисунком 2. Установить на Тестер плату:

для Тестера FHF2; для Тестеров FHF3,

для Тестеров FHF3-512,

  • - индикации ФРМИ.421419.004...........................................

  • - индикации ФРМИ.421419.004я1 .......................................

FHF3M;

  • - проверки контактирования 512 ФРМИ.421419.008...........

FHF3M-512.

Выбрать пункт:

- «Проверка контактирования»............................................для Тестеров FHF2,

FHF3, FHF3M;

- «Проверка целостности контактов узла подключения полноразмерной измерительной оснастки»..................................................для Тестеров FHF3-512,

FHF3M-512.

Запустить программный модуль на выполнение.

а)

б)

в)

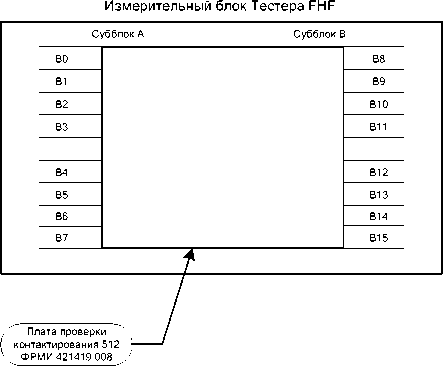

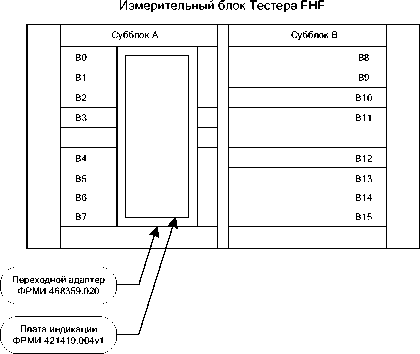

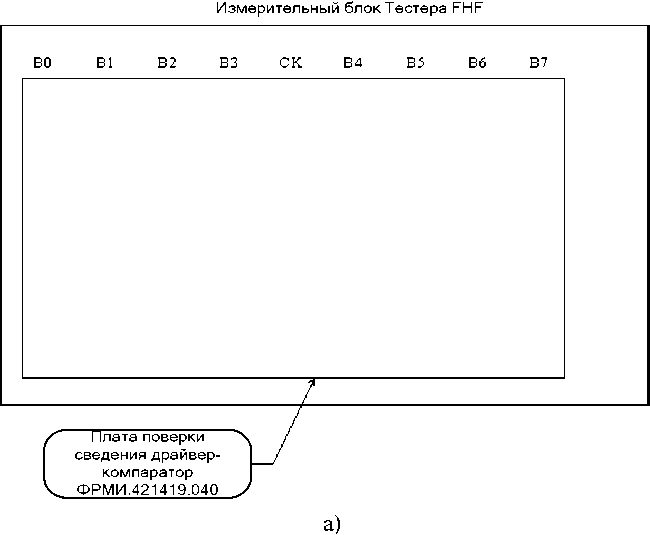

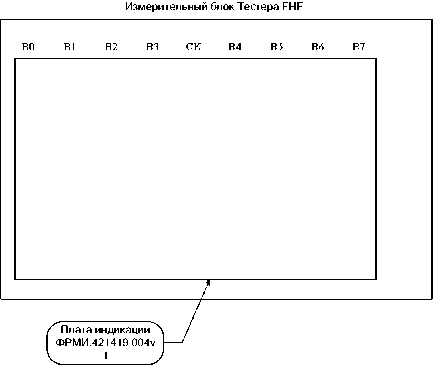

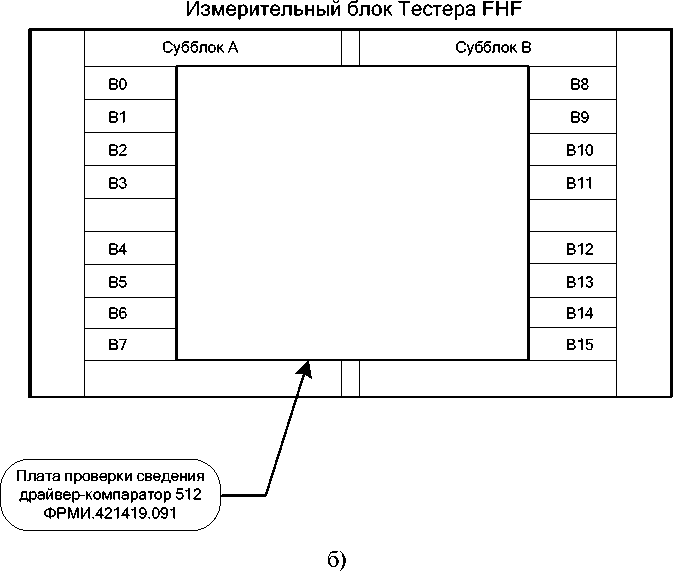

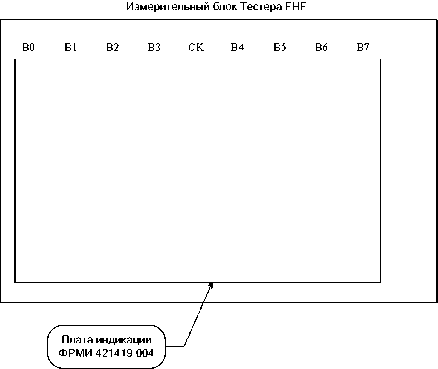

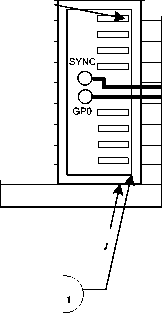

Рисунок 2 - Схема подключения Тестера при проверке контактирования: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M; (в) - для Тестеров FHF3-512, FHF3M-512

В процессе выполнения проверки Тестер поочередно формирует сигналы с постоянным напряжением на каждом контакте и измеряет силу протекающего по ним тока. Величина силы измеренного тока сравнивается с ожидаемой, которая определяется по закону Ома на основании заданного Тестером напряжения и сопротивления соответствующих цепей платы индикации. Проверка считается успешной при получении положительного результата по всем алгоритмам.

Для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-512 при получении положительного результата проверки считать также выполненными и требования в части выдачи и приёма управляющих сигналов по интерфейсу I2C.

  • 6.2.5.2 Проверка целостности контактов переходного адаптера

ВНИМАНИЕ: данную операцию выполнять только для Тестеров FHF3-512, FHF3M-512.

Собрать схему подключения в соответствии с рисунком 3.

Установить на Тестер переходной адаптер «FHF3MX-FHF3» ФРМИ.468359.020. На адаптер установить плату индикации ФРМИ.421419.004я1.

Выбрать пункт «Проверка целостности контактов переходного адаптера «FHF3MX-FHF3»» для Тестеров FHF3-512, FHF3M-512.

Запустить программный модуль на выполнение.

Рисунок 3 - Схема подключения Тестера при проверке контактирования переходного адаптера

ПРИМЕЧАНИЕ: проверку проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

Алгоритм выполнения проверки идентичен п. 6.2.5.1.

  • 6.2.5.3 Проверка целостности контактов узла подключения малогабаритной измерительной оснастки

Под малогабаритной понимается измерительная оснастка, устанавливаемая на универсальный адаптер ФРМИ.468359.010 (УАП).

ВНИМАНИЕ: для Тестера FHF2 данную операцию не выполнять.

Собрать схему подключения в соответствии с рисунком 4.

Установить на Тестер модуль малогабаритной измерительной оснастки - УАП ФРМИ.468359.010 (для Тестеров FHF3-512, FHF3M-512 предварительно установить переходной адаптер «FHF3MX-FHF3» ФРМИ.468359.020);

На УАП установить плату индикации УАП ФРМИ.421419.032.

Выбрать пункт:

  • - «Проверка контактирования малогабаритной измерительной оснастки» для Тестеров FHF3, FHF3M;

  • - «Проверка целостности контактов модуля универсального адаптера» для Тестеров FHF3-512, FHF3M-512.

Запустить программный модуль на выполнение.

Измерительный блок Тестера FHF

а)

б)

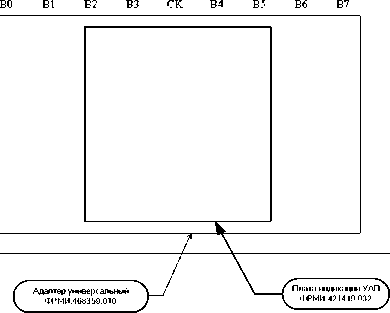

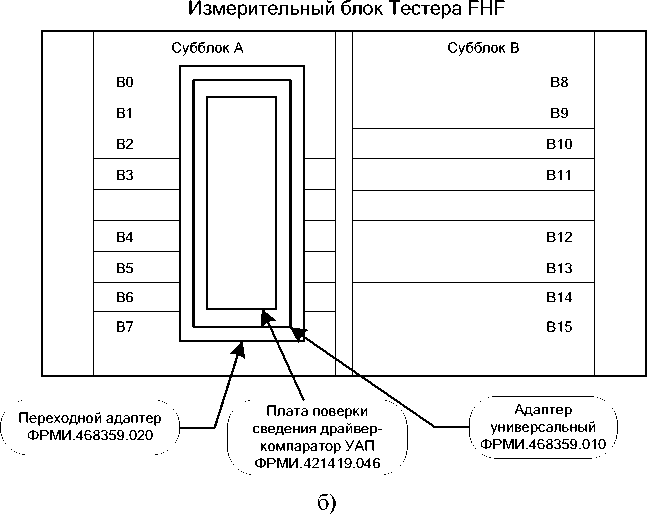

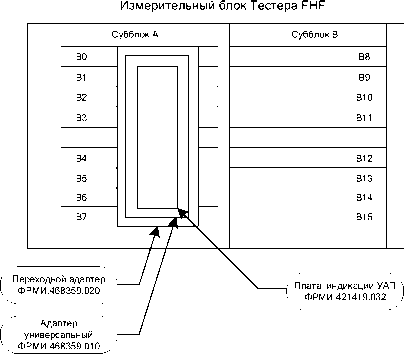

Рисунок 4 - Схема подключения Тестера при проверке контактирования малогабаритной измерительной оснастки: (а) - для Тестеров FHF3, FHF3M; (б) - для Тестеров FHF3-512, FHF3M-512

ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 проверку проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0^В7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8^В15 модулей Тестера).

Алгоритм выполнения проверки идентичен п. 6.2.5.1.

6.2.6 Проверка возможности формирования тестовой последовательности

Проверка возможности формирования тестовой последовательности проводится путем контроля ОЗУ векторов и ОЗУ ошибок Тестера. Проверка производится по следующим алгоритмам:

  • -  все нули;

  • - все единицы;

  • - шахматный код;

  • - инверсный шахматный код;

  • -  адрес;

  • -  инверсия адреса;

  • - случайный код.

Для выполнения проверки запустить программный модуль «Проверка работы с памятью» со всеми выбранными алгоритмами. Проверка считается успешной при получении положительного результата по всем алгоритмам.

В случае выполнения требований настоящего пункта требования по управлению последовательностью исполнения тестовых векторов ФК считаются выполненными.

6.3 Определение метрологических характеристик

Пределы допустимых значений величин, определяемых в операциях поверки, установлены в Паспорте на Тестер и продублированы в таблицах настоящего раздела. Результат изложенных ниже операций считается отрицательным, если в колонку «Результат» автоматически сгенерированного отчёта (протокола), пример которого представлен в таблице 6, заносится запись «БРАК» (в этом случае Тестер считается не

ФРМИ.410179.001 МП редакция 4 прошедшим поверку). При отсутствии в колонке «Результат» какой-либо записи результат по умолчанию считается «ГОДЕН».

При проведении операций по п.п. 6.3.1,  6.3.2 помимо указанных на

соответствующих рисунках соединений, выполнить подключение образцового измерительного прибора (мультиметра цифрового 2002 или калибратора-измерителя напряжения и силы тока 2601А, далее на рисунках «мультиметр Keithley») с помощью кабеля NI-488.2 к порту «IEEE488» вычислительного блока Тестера.

При проведении операций по п.п. 6.3.3, 6.3.5.1, 6.3.6, 6.3.7, помимо указанных на соответствующих рисунках схем подключения, обеспечить соединение по сети Ethernet образцового измерительного прибора (цифрового осциллографа LeCroy waveRunner 64X) и вычислительного блока Тестера.

При проведении операций по п. 6.3.4, помимо указанных на соответствующих рисунках соединений, выполнить подключение образцового измерительного прибора (частотомера электронно-счетного вычислительного CNT-90) с помощью кабеля NI-488.2 к порту «IEEE488» вычислительного блока Тестера.

ПРИМЕЧАНИЕ: на схемах подключения данные соединения условно не показаны.

При проведении операций по п. 6.3.1 допускается изменять подключение кабеля подключения мультиметра ФРМИ.685621.035  (ФРМИ.685621.097) по запросу

программного модуля без выключения питания измерительного блока Тестера.

6.3.1 Определение метрологических характеристик PMU, VDD, подсистемы канальной электроники (PIN-электроники), PPMU

Собрать схему подключения Тестера, представленную на рисунке 5.

На Тестер, в зависимости от модификации Тестера, установить:

  • - FHF2................плату Check-M ФРМИ4.421419.005у1-01;

  • - FHF3, FHF3M...............плату Check-Mi ФРМИ.421419.065;

  • - FHF3-512, FHF3M-512 ..переходной адаптер ФРМИ.468359.020, на который, в свою очередь, установить плату Check-Mi ФРМИ.421419.065.

К плате Check подключить образцовый мультиметр.

а)

б)

Измерительный блок Тестера FHF

в)

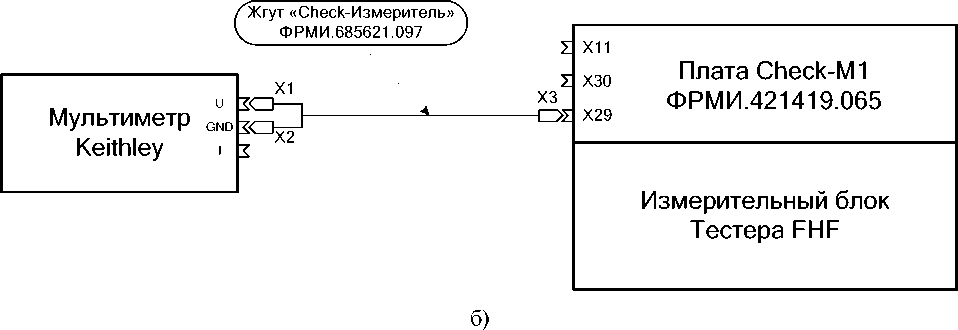

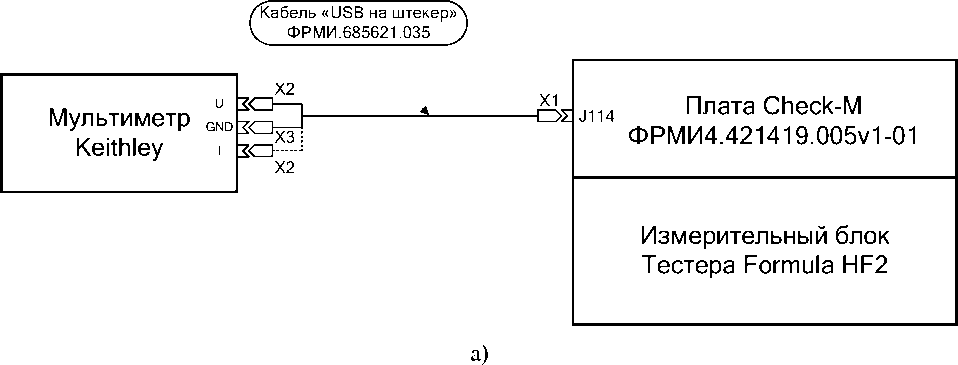

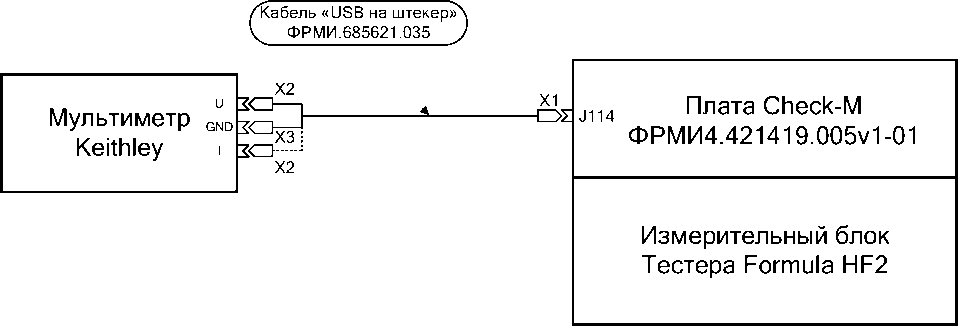

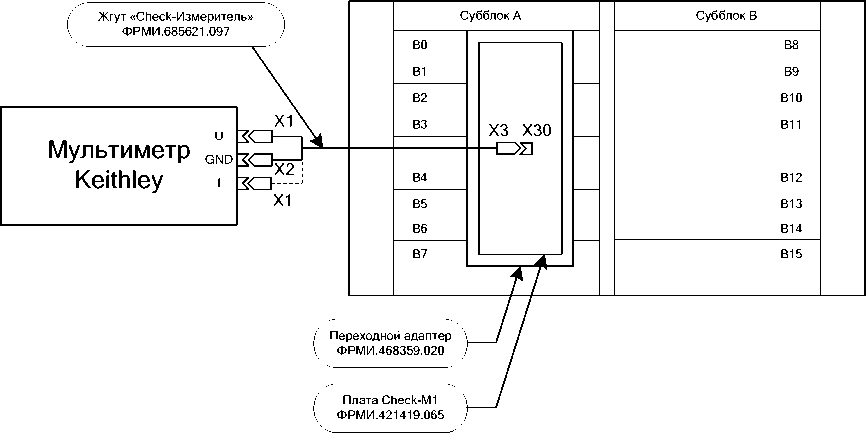

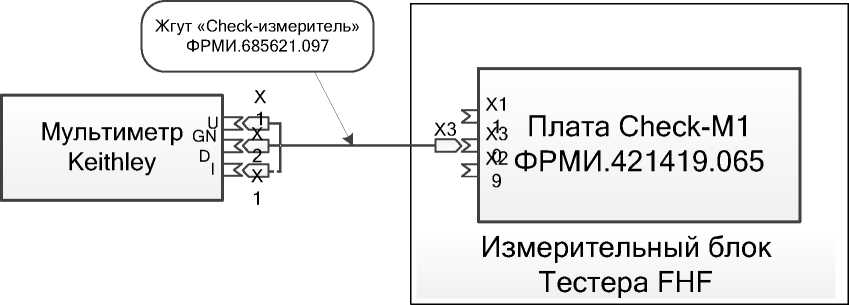

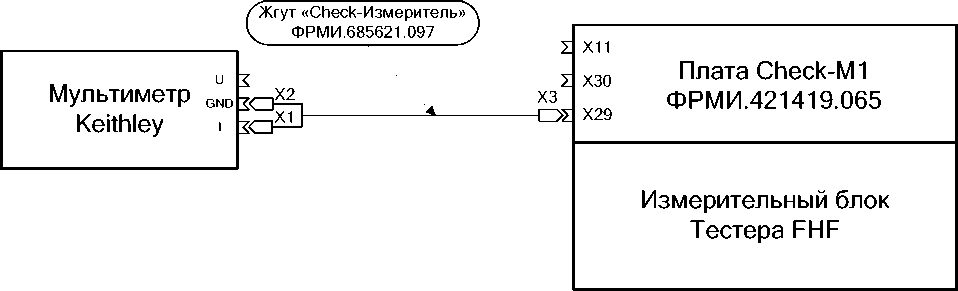

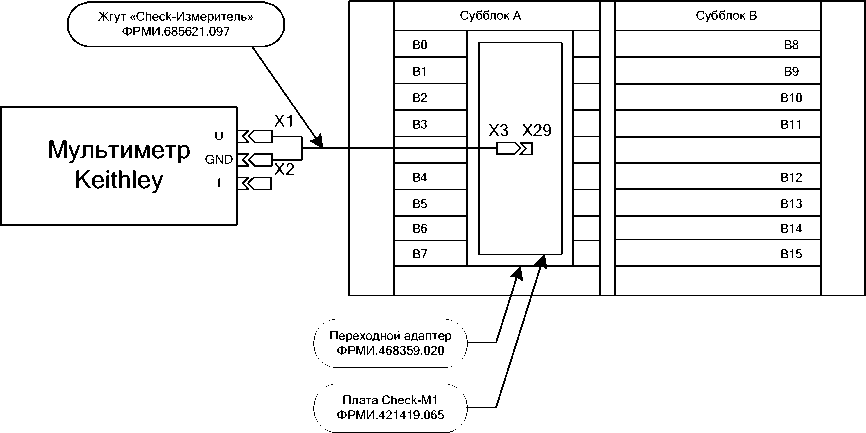

Рисунок 5 - Схема подключения Тестера при поверке PMU, источника VDD, PIN-электроники, PPMU и источников VDD в режиме параллельной работы: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M; (в) - для Тестеров FHF3-512, FHF3M-512

ФРМИ.410179.001 МП редакция 4 ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 контроль PMU, VDD, PPMU и PIN-электроники проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

  • 6.3.1.1 Воспроизведение и измерение сигналов каналами Тестера

  • 6.3.1.1.1 Определение абсолютной погрешности воспроизведения постоянного напряжения высокого, среднего и низкого уровней переключения драйвера

Определение абсолютной погрешности воспроизведения постоянного напряжения высокого DRH, среднего VTT и низкого DRL уровней переключения драйвера проводить методом прямых измерений с использованием встроенного измерителя статических параметров (PMU) Тестера.

Выбрать пункт «Контроль воспроизведения напряжения драйверами» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 5, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения постоянного напряжения переключения драйвера, указанных в таблице 5, и заполняет отчёт в соответствии с таблицей 6.

Таблица 5 - Воспроизведение напряжения переключения драйвера: контрольные точки и допускаемые пределы

Контрольные точки

Уровень драйвера

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения переключения драйвера, мВ

диапазон напряжений драйвера, В

напряжение переключения драйвера U, В

от -0,5 до +3,5

-0,3; 0,0; 1,2; 2,4; 3,5

DRH

±(0,002^U+3)1)

от - 1 до +7

-0,8; 0,0; 2,3; 4,6; 7,0

±(0,002^U+5)1)

от - 2,0 до +7,5

-1,8; 0,0; 2,5; 5,0; 7,5

±(0,002^U+10)1)

от -0,5 до +3,5

-0,4; 0,0; 1,2; 2,4; 3,4

VTT

±(0,002^U+3)1)

от - 1 до +7

-0,9; 0,0; 2,3; 4,6; 6,9

±(0,002^U+5)1)

от - 2,0 до +7,5

-1,9; 0,0; 2,5; 5,0; 7,4

±(0,002^U+10)1)

от -0,5 до +3,5

-0,5; 0,0; 1,2; 2,4; 3,3

DRL

±(0,002^U+3)1)

от - 1 до +7

-1,0; 0,0; 2,3; 4,6; 6,8

±(0,002^U+5)1)

от - 2,0 до +7,5

-2,0; 0,0; 2,5; 5,0; 7,3

±(0,002^U+10)1)

1) U - числовое значение абсолютной величины напряжения в милливольтах

Таблица 6 - Пример отчёта при поверке воспроизведения напряжения переключения драйвера (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения постоянного напряжения высокого, среднего и низкого уровней переключения драйвера

Канал 0; Диапазон VR0 (-0.5 .. 3.5), B

State_L

02

Тест 0; Напряжение (B)

-0.5000

-0.5000

0.0040

0.0000

02

Тест 1; Напряжение (B)

0.0000

-0.0001

0.0030

0.0001

02

Тест 2; Напряжение (B)

1.2000

1.2000

0.0054

0.0000

02

Тест 3; Напряжение (B)

2.4000

2.4003

0.0078

0.0003

02

Тест 4; Напряжение (B)

3.3000

3.3003

0.0096

0.0003

State_H

02

Тест 0; Напряжение (B)

-0.3000

-0.3002

0.0036

0.0002

02

Тест 1; Напряжение (B)

0.0000

-0.0004

0.0030

0.0004

02

Тест 2; Напряжение (B)

1.2000

1.1997

0.0054

0.0003

02

Тест 3; Напряжение (B)

2.4000

2.4001

0.0078

0.0001

02

Тест 4; Напряжение (B)

3.5000

3.5004

0.0100

0.0004

State_T

02

Тест 0; Напряжение (B)

-0.4000

-0.4000

0.0038

0.0000

02

Тест 1; Напряжение (B)

0.0000

-0.0001

0.0030

0.0001

02

Тест 2; Напряжение (B)

1.2000

1.1995

0.0054

0.0005

02

Тест 3; Напряжение (B)

2.4000

2.3998

0.0078

0.0002

02

Тест 4; Напряжение (B)

3.4000

3.3998

0.0098

0.0002

В процессе проведения операции PMU переводится в режим FN и подключается к каналу (драйверу). Для каждой контрольной точки устанавливаются диапазон и напряжение переключения драйвера. С помощью PMU измеряется установившееся напряжение.

6.3.1.1.2 Определение абсолютной погрешности измерения постоянного напряжения переключения компаратора

Определение абсолютной погрешности измерения постоянного напряжения переключения компаратора проводить методом сличения с использованием встроенного измерителя статических параметров (PMU) Тестера.

Выбрать пункт «Контроль измерения напряжения компараторами» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 7, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения постоянного напряжения переключения компаратора, указанных в таблице 7, и заполняет отчёт в соответствии с таблицей 8.

Таблица 7 - Измерение напряжения переключения компаратора: контрольные точки и допускаемые пределы

Контрольные точки

Уровни контроля компаратора

Модификация Тестера

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения переключения компаратора, мВ

диапазон напряжений компаратора, В

напряжение PMU, В

от -0,5 до 3,5

-0,5; 0,0; 1,2; 2,4; 3,5

CPH и CPL

все

модификации

±(0,003^U+15)1)

от - 1 до 7

-1,0; 0,0; 2,3;

4,6; 7,0

все

модификации

±(0,003^U+20)1)

от - 2,0 до 7,5

-2,0; 0,0; 2,5;

5,0; 7,5

FHF2

диапазон не поддерживается

FHF3,

FHF3M, FHF3-512 FHF3M-512

±(0,003Л+30)1)

1) U - числовое значение абсолютной величины напряжения в милливольтах

Таблица 8 - Пример отчёта поверки измерения постоянного напряжения переключения компаратора (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности измерения постоянного напряжения переключения компаратора

Канал 0; Диапазон VR0 (-0.5 .. 3.5), B

CmpH

02

Тест 0; Напряжение CMP (B)

-0.5003

-0.4993

0.0165

0.0010

02

Тест 1; Напряжение CMP (B)

-0.0006

-0.0009

0.0150

0.0002

02

Тест 2; Напряжение CMP (B)

1.2000

1.2001

0.0186

0.0001

02

Тест 3; Напряжение CMP (B)

2.4003

2.4006

0.0222

0.0003

02

Тест 4; Напряжение CMP (B)

3.5006

3.4999

0.0255

0.0007

CmpL

02

Тест 0; Напряжение CMP (B)

-0.5003

-0.4999

0.0165

0.0004

02

Тест 1; Напряжение CMP (B)

-0.0006

-0.0016

0.0150

0.0010

02

Тест 2; Напряжение CMP (B)

1.2000

1.2001

0.0186

0.0001

02

Тест 3; Напряжение CMP (B)

2.4003

2.4004

0.0222

0.0001

02

Тест 4; Напряжение CMP (B)

3.5006

3.4994

0.0255

0.0012

В процессе выполнения операции драйвер канала переводится в режим высокоимпедансного состояния. PMU подключается к каналу (компаратору) и переводится в режим воспроизведения напряжения. Для каждой контрольной точки задаётся диапазон напряжений компаратора, устанавливается напряжение PMU. Установившееся напряжение измеряется при помощи PMU и компаратора. Результаты сравниваются.

6.3.1.1.3 Определение силы входного тока каналов

Определение силы входного тока каналов проводить методом прямых измерений с использованием встроенного измерителя статических параметров (PMU) Тестера.

Выбрать пункт «Контроль входного тока каналов» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 9, рассчитывает результаты (ГОДЕН/БРАК) исходя из допускаемых пределов силы входного тока, указанных в таблице 9, и заполняет отчёт в соответствии с таблицей 10.

Таблица 9 - Сила входного тока каналов: контрольные точки и допускаемые пределы

Контрольные точки

Допускаемые пределы силы входного тока канала, нА

напряжение среднего уровня драйвера VTT, В

напряжение PMU, В

-1,9

0,0; 3,0; 7,5

от -30 до +30

0,0

0,0

+7,4

-2; 0

Таблица 10 - Пример отчёта поверки силы входного тока каналов (фрагмент)

Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение силы входного тока каналов

Канал 0

02

Uvtt = -1.9 В, UHut = 7.5 В, Idut, [nA]

0.0000

4.3079

30.0000

4.3079

02

Uvtt = -1.9 В, Udut = 3 В, Idut, [nA]

0.0000

0.2248

30.0000

0.2248

02

Uvtt = -1.9 В, Udut = 0 В, Idut, Дч^

0.0000

-2.2574

30.0000

2.2574

02

Uvtt = 0 В, Udut = 0 В, Idut, Дч^

0.0000

-2.1829

30.0000

2.1829

02

Uvtt = 7.4 В, Udut = 0 В, КМ, Дч^

0.0000

-2.1829

30.0000

2.1829

02

Uvtt = 7.4 В, Udut = -2 В, КМ, Дч^

0.0000

-4.1066

30.0000

4.1066

В процессе выполнения операции драйвер переводится в режим высокоимпедансного состояния. PMU подключается к каналу (драйверу) и переводится в режим воспроизведения напряжения. Для каждой контрольной точки устанавливается постоянное напряжение среднего уровня VTT драйвера и устанавливается постоянное напряжение PMU. С помощью PMU измеряется сила установившегося тока.

6.3.1.1.4 Определение выходных сопротивлений высокого, низкого и среднего уровня драйвера

Определение выходных сопротивлений высокого DRH, низкого DRL и среднего VTT уровня драйвера проводить косвенным методом с использованием встроенного измерителя статических параметров (PMU) Тестера.

Выбрать пункт «Контроль выходных сопротивлений каналов» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 11, рассчитывает результаты (ГОДЕН/БРАК) исходя из допускаемых пределов выходного сопротивления, указанных в таблице 11, и заполняет отчёт в соответствии с таблицей 12.

Таблица 11 - Выходные сопротивления каналов: контрольные точки и допускаемые пределы

Контрольные точки

Допускаемые пределы выходного сопротивления, Ом

сила тока

PMU IL, мА

напряжение драйвера U, В

уровень драйвера

-20; -102); +102);

+20

-0,995; -0,750; -0,505; -0,495; -0,250; -0,005; 0,010; 1,000; 1,990; 2,010; 2,500; 2,990; 3,010; 3,500; 3,990; 4,005; 4,250; 4,495; 4,505; 4,750; 4,995; 5,005; 5,250; 5,495; 5,505; 5,750; 5,995; 6,003; 6,150; 6,297; 6,303; 6,475; 6,647; 6,652;

6,737; 6,823; 6,827; 6,912; 6,998

DRH

при U от 0,5 до 7,0 В и Il от 0 до 20 мА

(50±R)1)

в других режимах

(50±8)

DRL

при U от -0,5 до +6,0 В и

Il от -20 до 0 мА

(50±R)1)

в других режимах

(50±8)

VTT

при U от 1 до 4 В, и Il от -20 до +20 мА,

(50±R)1)

в других режимах

(50±8)

  • 1) R = 6 для Тестера FHF2; R = 5 для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-512

  • 2) Для Тестера FHF2 в данной точке контроль не проводить

Таблица 12 - Пример отчёта при поверке выходных сопротивлений каналов (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение выходных сопротивлений высокого, низкого и среднего уровня драйвера

Канал 0; уровень Stato_L

02

Тест 0; Сопротивление, Ом (параметры: Напр. = -0.995 B; Ток = 0.020 A)

50.0000

47.7181

8.0000

2.2819

02

Тест 0; Сопротивление, Ом (параметры: Напр. = -0.995 B; Ток = 0.010 A)

50.0000

49.8651

8.0000

0.1349

02

Тест 0; Сопротивление, Ом (параметры: Напр. = -0.995 B; Ток = -0.010 A)

50.0000

51.3792

8.0000

1.3792

02

Тест 0; Сопротивление, Ом (параметры: Напр. = -0.995 B; Ток = -0.020 A)

50.0000

50.8828

8.0000

0.8828

02

Тест 1; Сопротивление, Ом (параметры: Напр. = -0.750 B; Ток = 0.020 A)

50.0000

48.7730

8.0000

1.2270

02

Тест 1; Сопротивление, Ом (параметры: Напр. = -0.750 B; Ток = 0.010 A)

50.0000

51.1061

8.0000

1.1061

02

Тест 1; Сопротивление, Ом (параметры: Напр. = -0.750 B; Ток = -0.010 A)

50.0000

51.3047

8.0000

1.3047

02

Тест 1; Сопротивление, Ом (параметры: Напр. = -0.750 B; Ток = -0.020 A)

50.0000

50.8331

8.0000

0.8331

02

Тест 2; Сопротивление, Ом (параметры: Напр. = -0.505 B; Ток = 0.020 A)

50.0000

49.6293

8.0000

0.3707

02

Тест 2; Сопротивление, Ом (параметры: Напр. = -0.505 B; Ток = 0.010 A)

50.0000

51.3792

8.0000

1.3792

02

Тест 2; Сопротивление, Ом (параметры: Напр. = -0.505 B; Ток = -0.010 A)

50.0000

51.2551

8.0000

1.2551

02

Тест 2; Сопротивление, Ом (параметры: Напр. = -0.505 B; Ток = -0.020 A)

50.0000

50.8207

8.0000

0.8207

02

Тест 3; Сопротивление, Ом (параметры: Напр. = -0.495 B; Ток = 0.020 A)

50.0000

49.6293

8.0000

0.3707

02

Тест 3; Сопротивление, Ом (параметры: Напр. = -0.495 B; Ток = 0.010 A)

50.0000

51.3047

8.0000

1.3047

02

Тест 3; Сопротивление, Ом (параметры: Напр. = -0.495 B; Ток = -0.010 A)

50.0000

51.2302

5.0000

1.2302

02

Тест 3; Сопротивление, Ом (параметры: Напр. = -0.495 B; Ток = -0.020 A)

50.0000

50.7835

5.0000

0.7835

02

Тест 4; Сопротивление, Ом (параметры: Напр. = -0.250 B; Ток = 0.020 A)

50.0000

49.5921

8.0000

0.4079

02

Тест 4; Сопротивление, Ом (параметры: Напр. = -0.250 B; Ток = 0.010 A)

50.0000

51.0565

8.0000

1.0565

02

Тест 4; Сопротивление, Ом (параметры: Напр. = -0.250 B; Ток = -0.010 A)

50.0000

51.1061

5.0000

1.1061

02

Тест 4; Сопротивление, Ом (параметры: Напр. = -0.250 B; Ток = -0.020 A)

50.0000

50.7338

5.0000

0.7338

02

Тест 5; Сопротивление, Ом (параметры: Напр. = -0.005 B; Ток = 0.020 A)

50.0000

49.0832

8.0000

0.9168

02

Тест 5; Сопротивление, Ом (параметры: Напр. = -0.005 B; Ток = 0.010 A)

50.0000

50.6097

8.0000

0.6097

02

Тест 5; Сопротивление, Ом (параметры: Напр. = -0.005 B; Ток = -0.010 A)

50.0000

50.9572

5.0000

0.9572

02

Тест 5; Сопротивление, Ом (параметры: Напр. = -0.005 B; Ток = -0.020 A)

50.0000

50.6718

5.0000

0.6718

В процессе выполнения операции устанавливается диапазон напряжений драйвера от - 2,0 до 7,5 В. PMU подключается к каналу (драйверу). Для всех контрольных точек устанавливается уровень и напряжение драйвера. PMU устанавливается в режим высокого входного сопротивления. С помощью PMU измеряется установившееся напряжение (выходное напряжение драйвера в режиме холостого хода / без нагрузки). Далее PMU переключается в режим задания силы тока, устанавливается сила тока PMU (нагрузка) и вновь с помощью PMU измеряется установившееся выходное напряжение драйвера. На

ФРМИ.410179.001 МП редакция 4 основании измеренных данных вычисляется выходное сопротивление драйвера по закону Ома.

6.3.1.1.5 Определение максимальной силы тока нагрузки

Определение максимальной силы тока нагрузки канала (силы тока ограничения драйвера) проводить методом прямых измерений, с использованием встроенного измерителя статических параметров (PMU) Тестера.

Выбрать пункт «Контроль токов ограничения каналов» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 13, рассчитывает результаты (ГОДЕН/БРАК) исходя из допускаемых пределов максимальной силы тока нагрузки, указанных в таблице 13, и заполняет отчёт в соответствии с таблицей 14.

Таблица 13 - Сила токов ограничения каналов: контрольные точки и допускаемые пределы

Контрольные точки

Допускаемые пределы максимальной силы тока нагрузки, не менее, мА

уровень драйвера

напряжение драйвера, В

напряжение PMU, В

DVH

7,0

-1,5

35

-1,5

7,0

DVL

7,0

-1,5

-1,5

7,0

VTT

7,0

-1,5

-1,5

7,0

Таблица 14 — Пример отчёта при поверке максимальной силы тока нагрузки

№ Пл. (кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение максимальной силы тока нагрузки

Канал 0

State L

Напряжение драйвера 7.000 В

Ток ограничения, мА,

35,0000

48,5615

13,5615

Напряжение драйвера -1.500 В

Ток ограничения, мА,

-35,0000

-62,5634

27,5634

В процессе выполнения операции драйвер переводится в активное состояние. Устанавливается диапазон напряжений драйвера от - 2,0 до 7,5. PMU подключается к каналу. Во всех контрольных точках устанавливается напряжение драйвера и напряжение PMU. С помощью PMU измеряется сила установившегося тока ограничения.

  • 6.3.1.2 Активная нагрузка

6.3.1.2.1 Определение абсолютной погрешности воспроизведения силы постоянного тока активной нагрузки

Определение абсолютной погрешности воспроизведения силы втекающего и вытекающего постоянного тока активной нагрузки проводить методом прямых измерений с использованием встроенного измерителя статических параметров (PMU) Тестера.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 16, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения силы постоянного тока активной нагрузки, указанных в таблице 16, и заполняет отчёт согласно таблице 15.

Таблица 15 - Пример отчёта поверки воспроизведения силы постоянного тока активной нагрузки (фрагмент)

№ Пл. (кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения силы постоянного тока активной нагрузки

Канал 0

Напряжение на канале, [В] -2

02

Тест 0; Ток активной нагрузки (мА)

0,0000

-0,0001

0,0300

0,0001

02

Тест 1; Ток активной нагрузки (мА)

0,1000

0,1004

0,0302

0,0004

02

Тест 2; Ток активной нагрузки (мА)

0,5000

0,5023

0,0310

0,0023

02

Тест 3; Ток активной нагрузки (мА)

5,0000

5,0061

0,0400

0,0061

02

Тест 4; Ток активной нагрузки (мА)

10,0000

9,9959

0,0500

0,0041

02

Тест 5; Ток активной нагрузки (мА)

15,0000

14,9856

0,0600

0,0144

02

Тест 6; Ток активной нагрузки (мА)

20,0000

19,9904

0,0700

0,0096

02

Тест 7; Ток активной нагрузки (мА)

24,0000

24,0023

0,0780

0,0023

Таблица 16 - Воспроизведение силы постоянного тока активной нагрузки: контрольные точки и допускаемые пределы

Модификация Тестера

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока активной нагрузки, мкА

напряжение PMU, В

напряжение драйвера VTT, В

сила постоянного тока активной нагрузки, мА

FHF2

-1,0

3

-0,5; -5,0; -10,0; -15,0; -20,0; -25

±(0,0024+50)^

+7,0

3

0,5; 5,0; 10,0; 15,0;

20,0; 25,0

FHF3

FHF3M

FHF3-512

FHF3M-512

-2,0

2,75

0,0; -0,1; -0,5; -5,0; -10,0; -15,0;

-20,0; -24,0

±(0,0024+30)^

+7,5

2,75

0,0; 0,1; 0,5; 5,0;

10,0; 15,0; 20,0; 24,0

1) I - числовое значение абсолютной величины силы тока в микроамперах

В процессе выполнения операций источник PMU подключается к каналу. Для каждой контрольной точки устанавливается напряжение среднего уровня драйвера VTT, сила тока активной нагрузки и напряжение PMU. С помощью PMU измеряется установившаяся сила вытекающего (втекающего) тока активной нагрузки.

6.3.1.2.2 Определение абсолютной погрешности воспроизведения постоянного напряжения переключения активной нагрузки

Определение абсолютной погрешности воспроизведения постоянного напряжения переключения активной нагрузки проводить методом прямых измерений, с использованием встроенного измерителя статических параметров (PMU) Тестера.

ВНИМАНИЕ: данную операцию выполнять только для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-512.

Выбрать пункт «Контроль напряжений переключения активной нагрузки» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 17, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения постоянного напряжения переключения активной нагрузки, указанных в таблице 17, и заполняет отчёт согласно таблице 18.

Таблица 17 - Напряжение переключения активной нагрузки: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения переключения активной нагрузки, мВ

сила тока источника (приемника) активной нагрузки, мА

диапазон напряжений канала

напряжение среднего уровня драйвера ECM, В

0,1 (0,1); 0,1 (7,5); 0,1 (24,0); 7,5 (0,1); 7,5 (7,5); 7,5 (24,0); 24,0 (0,1); 24,0 (7,5); 24,0 (24,0)

от -0,5 до 3,5

-0,4

±100

1,5

3,4

от - 1 до 7

-0,9

3,0

6,9

от - 2,0 до 7,5

-1,5

4,0

7,0

Таблица 18 — Пример отчёта поверки напряжения переключения активной нагрузки (фрагмент)

№ Пл.

(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

03

Определение абсолютной погрешности воспроизведения постоянного напряжения переключения активной нагрузки

Канал 0; Диапазон VR0; ECM = -0.4 В

Isrc=0.1 мА, Isnk=0.1 мА

-0,4000

-0,4027

0,1000

0,0027

Isrc=0.1 мА, Isnk=7.5 мА

-0,4000

-0,4153

0,1000

0,0153

Isrc=0.1 мА, Isnk=24 мА

-0,4000

-0,4414

0,1000

0,0414

Isrc=7.5 мА, Isnk=0.1 мА

-0,4000

-0,3868

0,1000

0,0132

Isrc=7.5 мА, Isnk=7.5 мА

-0,4000

-0,4027

0,1000

0,0027

Isrc=7.5 мА, Isnk=24 мА

-0,4000

-0,3878

0,1000

0,0122

Isrc=24 мА, Isnk=0.1 мА

-0,4000

-0,3629

0,1000

0,0371

Isrc=24 мА, Isnk=7.5 мА

-0,4000

-0,4203

0,1000

0,0203

Isrc=24 мА, ^чФ=24 мА

-0,4000

-0,4096

0,1000

0,0096

Канал 0; Диапазон VR0; ECM =

1.5 В

Isrc=0.1 мА, Isnk=0.1 мА

1,5000

1,4979

0,1000

0,0021

Isrc=0.1 мА, Isnk=7.5 мА

1,5000

1,4850

0,1000

0,0150

Isrc=0.1 мА, Isnk=24 мА

1,5000

1,4580

0,1000

0,0420

Isrc=7.5 мА, Isnk=0.1 мА

1,5000

1,5141

0,1000

0,0141

Isrc=7.5 мА, Isnk=7.5 мА

1,5000

1,4989

0,1000

0,0011

Isrc=7.5 мА, Isnk=24 мА

1,5000

1,5123

0,1000

0,0123

Isrc=24 мА, Isnk=0.1 мА

1,5000

1,5369

0,1000

0,0369

Isrc=24 мА, Isnk=7.5 мА

1,5000

1,4798

0,1000

0,0202

Isrc=24 мА, Isnk=24 мА

1,5000

1,4907

0,1000

0,0093

В процессе выполнения операций на канале устанавливается режим активной нагрузки. PMU подключается к каналу. Для каждой контрольной точки задаются диапазон напряжений канала, силы вытекающего (источник) и втекающего (приёмник) тока активной нагрузки и напряжение переключения среднего уровня (ECM) драйвера. С помощью PMU измеряется установившееся напряжение, соответствующее напряжению переключения активной нагрузки.

  • 6.3.1.3 Многоканальный измеритель PMU

6.3.1.3.1 Определение абсолютной погрешности воспроизведения постоянного напряжения

Определение абсолютной погрешности воспроизведения постоянного напряжения источником PMU проводить методом прямых измерений с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.035 (ФРМИ.685621.097) подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль воспроизведения напряжения PMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 19, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения постоянного напряжения, указанных в таблице 19, и заполняет отчёт в соответствии с таблицей 20.

Таблица 19 - Воспроизведение постоянного напряжения PMU: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения, мВ

диапазон силы тока, мА

диапазон воспроизведения напряжения,В

напряжение, В

±25

от -2 до +7

-2,0; 0,0; +3,5;

±(0,001-U+1,5)1)

±150

+7,0

±25

от -2 до +8

-2; 0; +5; +8

±(0,001-U+3)1)

±150

1) U - числовое значение абсолютной величины напряжения в милливольтах

Таблица 20 - Пример отчёта при поверке воспроизведения постоянного напряжения PMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения постоянного напряжения

Диапазон воспроизведения 9В

Диапазон воспроизведения по току 25 мА

02

Тест 0, В

-2.0000

-2.0004

0.0035

0.0004

02

Тест 1, В

0.0000

-0.0004

0.0015

0.0004

02

Тест 2, В

3.5000

3.5001

0.0050

0.0001

02

Тест 3, В

7.0000

6.9997

0.0085

0.0003

Диапазон воспроизведения по току 150 мА

02

Тест 0, В

-2.0000

-2.0004

0.0035

0.0004

02

Тест 1, В

0.0000

-0.0003

0.0015

0.0003

02

Тест 2, В

3.5000

3.5001

0.0050

0.0001

02

Тест 3, В

7.0000

6.9997

0.0085

0.0003

Диапазон воспроизведения 14В

Диапазон воспроизведения по току 25 мА

02

Тест 0, В

-2.0000

-1.9991

0.0050

0.0009

02

Тест 1, В

0.0000

-0.0005

0.0030

0.0005

02

Тест 2, В

5.0000

5.0004

0.0080

0.0004

02

Тест 3, В

8.0000

8.0011

0.0110

0.0011

Диапазон воспроизведения по току 150 мА

02

Тест 0, В

-2.0000

-2.0004

0.0050

0.0004

02

Тест 1, В

0.0000

-0.0005

0.0030

0.0005

02

Тест 2, В

5.0000

5.0004

0.0080

0.0004

02

Тест 3, В

8.0000

8.0012

0.0110

0.0012

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока, диапазон воспроизведения напряжения и напряжение PMU. Мультиметр измеряет установившееся напряжение.

6.3.1.3.2 Определение абсолютной погрешности измерения постоянного напряжения

Определение абсолютной погрешности измерения постоянного напряжения измерителем PMU проводить методом сравнения с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.035 (ФРМИ.685621.097) подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль измерения напряжения PMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 21, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения постоянного напряжения, указанных в таблице 21, и заполняет отчёт в соответствии с таблицей 22.

Таблица 21. Измерение постоянного напряжения PMU: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ

диапазон воспроизведения силы тока, мА

диапазон измерения напряжения,В

напряжение, В

±25

от -1 до +1

-0,9; 0,0; +0,9

±(0,001^+0,5)^

±150

-0,9; 0,0; +0,9

±25

от 0,1 до 2,9

0,1; 1,5; 2,9

±(0,001^+0,5)^

±150

0,1; 1,5; 2,9

±25

от -2 до +8

-2; 0; +5; +8

±(0,001-U+1)1)

±150

-2; 0; +5; +8

1) U - числовое значение абсолютной величины напряжения в милливольтах

Таблица 22 - Пример отчёта при поверке измерения напряжения PMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности измерения постоянного напряжения

Диапазон измерения напряжения 2В

Диапазон по току 25 мА

02

Тест 0, В

-0.9008

-0.9006

0.0014

0.0002

02

Тест 1, В

-0.0004

-0.0004

0.0005

0.0001

02

Тест 2, В

0.9000

0.8996

0.0014

0.0004

Диапазон по току 150 мА

02

Тест 0, В

-0.9002

-0.9000

0.0014

0.0002

02

Тест 1, В

-0.0003

-0.0004

0.0005

0.0001

02

Тест 2, В

0.8994

0.8990

0.0014

0.0004

Диапазон измерения напряжения 3В

Диапазон по току 25 мА

02

Тест 0, В

0.1003

0.1003

0.0006

0.0000

02

Тест 1, В

1.4998

1.4997

0.0020

0.0001

02

Тест 2, В

2.9001

2.9002

0.0034

0.0000

Диапазон по току 150 мА

02

Тест 0, В

0.0996

0.0996

0.0006

0.0000

02

Тест 1, В

1.5004

1.5004

0.0020

0.0000

02

Тест 2, В

2.9001

2.9002

0.0034

0.0001

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока, диапазон измерения напряжения и напряжение PMU. Далее PMU и мультиметр измеряют установившееся напряжение, результаты сравниваются.

  • 6.3.1.3.3 Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего уровня и нижнего уровня

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего уровня и абсолютной погрешности воспроизведения постоянного напряжения ограничения нижнего уровня источником PMU проводить методом прямых измерений с использованием измерительного прибора (мультиметра цифрового 2002).

ВНИМАНИЕ: данную операцию выполнять только для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-512.

Кабель ФРМИ.685621.035 (ФРМИ.685621.097) подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль ограничения напряжения PMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 23, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровня, указанных в таблице 23, и заполняет отчёт в соответствии с таблицей 24. Операции проводятся в диапазоне 10 В.

Таблица 23 - Ограничение напряжения постоянного тока PMU: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровней, мВ

диапазон воспроизведения силы тока, мА

напряжение ограничения верхнего уровня

ClampH, В

напряжение ограничения нижнего уровня ClampL, В

от -25 до +25

-2,0; 1,0; 5,5; 8,5

-2,5; 0,5; 5,0; 8,0

±100

от -150 до 150

-2,0; 1,0; 5,5; 8,5

-2,5; 0,5; 5,0; 8,0

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего уровня и нижнего уровня

Контроль ClampH, диапазон 25мА

02

Тест 0, В

-2.0000

-2.0011

0.1000

0.0011

02

Тест 1, В

1.0000

0.9997

0.1000

0.0003

02

Тест 2, В

5.5000

5.5004

0.1000

0.0004

02

Тест 3, В

8.5000

8.5005

0.1000

0.0005

Контроль ClampH, диапазон 150мА

02

Тест 0, В

-2.0000

-2.0043

0.1000

0.0043

02

Тест 1, В

1.0000

0.9973

0.1000

0.0027

02

Тест 2, В

5.5000

5.4995

0.1000

0.0005

02

Тест 3, В

8.5000

8.5008

0.1000

0.0008

Контроль ClampL, диапазон 25мА

02

Тест 0, В

-2.5000

-2.5003

0.1000

0.0003

02

Тест 1, В

0.5000

0.5010

0.1000

0.0010

02

Тест 2, В

5.0000

4.9997

0.1000

0.0003

02

Тест 3, В

8.0000

8.0002

0.1000

0.0002

Контроль ClampL, диапазон 150мА

02

Тест 0, В

-2.5000

-2.4886

0.1000

0.0114

02

Тест 1, В

0.5000

0.5138

0.1000

0.0138

02

Тест 2, В

5.0000

5.0122

0.1000

0.0122

02

Тест 3, В

8.0000

8.0142

0.1000

0.0142

В процессе выполнения операции PMU переводится в режим воспроизведения тока с ограничением напряжения. Для каждой контрольной точки задаются диапазон воспроизведения силы тока, напряжение ограничения верхнего уровня ClampH, напряжение ограничения нижнего уровня ClampL PMU. Мультиметр измеряет установившееся напряжение.

6.3.1.3.4 Определение абсолютной погрешности воспроизведения силы постоянного тока

Определение абсолютной погрешности воспроизведения силы постоянного тока источником PMU проводить методом прямых измерений с использованием образцового измерительного прибора (калибратора-измерителя напряжения и силы тока 2601А - в диапазоне тока ±200 нА или мультиметра цифрового 2002 - в диапазонах от ±2 мкА до ±150 мА).

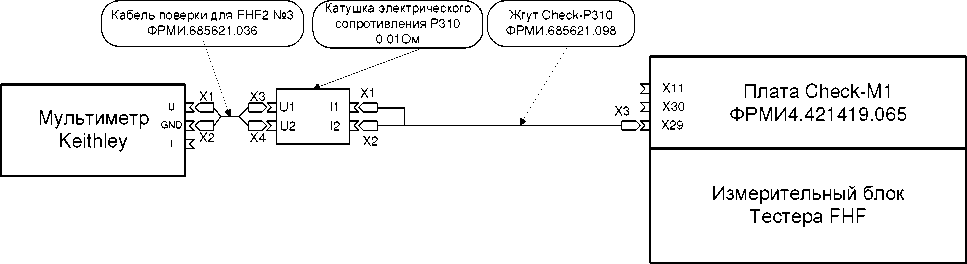

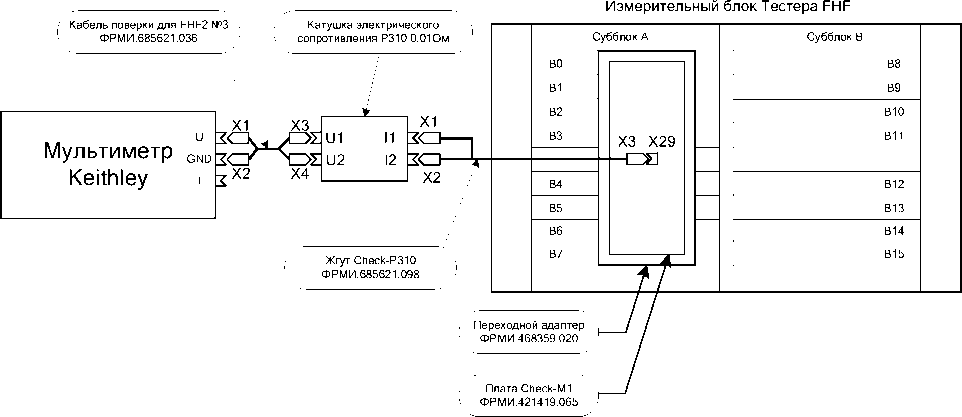

Кабель ФРМИ.685621.035 (ФРМИ.685621.097) подключить к гнездам измерения тока мультиметра.

Таблица 25 - Измерение и воспроизведение силы постоянного тока PMU: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности измерения и воспроизведения силы постоянного тока

диапазон силы тока

сила постоянного тока

±200 нА

-200; -100; 0; +100;

+200 нА

±(0,003-1+4) нА1)

±2 мкА

-2; -1; 0; +1; +2 мкА

±(0,002-I+5) нА1)

±20 мкА

-20; -10; 0; +10;

+20 мкА

±(0,002-1+10) нА1)

±200 мкА

-200; -100; 0; +100;

+200 мкА

±(0,002-1+100) нА1)

±2 мА

-2; -1; 0; +1; +2 мА

±(0,002-1+1) мкА2)

±25 мА

-25; -12,5; 0; +12,5;

+25 мА

±(0,005-1+12,5) мкА2)

±150 мА

-150; -75; 0; +75;

+150 мА

±(0,005-1+150) мкА2)

  • 1) I - числовое значение абсолютной величины силы тока в наноамперах

  • 2) I - числовое значение абсолютной величины силы тока в микроамперах

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения силы постоянного тока

Диапазон ±200 нА

02

Тест 0, нА

-200.0000

-200.2000

4.6000

0.2000

02

Тест 1, нА

-100.0000

-100.3000

4.3000

0.3000

02

Тест 2, нА

0.0000

-0.6000

4.0000

0.6000

02

Тест 3, нА

100.0000

100.0000

4.3000

0.0000

02

Тест 4, нА

200.0000

199.9000

4.6000

0.1000

Диапазон ±2000 нА

02

Тест 0, нА

-2000.0000

-1999.3000

9.0000

0.7000

02

Тест 1, нА

-1000.0000

-1000.1000

7.0000

0.1000

02

Тест 2, нА

0.0000

-0.6000

5.0000

0.6000

02

Тест 3, нА

1000.0000

998.9000

7.0000

1.1000

02

Тест 4, нА

2000.0000

1998.3000

9.0000

1.7000

Диапазон ±20 мкА

02

Тест 0, мкА

-20.0000

-20.0001

0.0500

0.0001

02

Тест 1, мкА

-10.0000

-9.9995

0.0300

0.0005

02

Тест 2, мкА

0.0000

-0.0010

0.0100

0.0010

02

Тест 3, мкА

10.0000

9.9962

0.0300

0.0038

02

Тест 4, мкА

20.0000

19.9969

0.0500

0.0031

Диапазон ±200 мкА

02

Тест 0, мкА

-200.0000

-200.0250

0.5000

0.0250

02

Тест 1, мкА

-100.0000

-100.0109

0.3000

0.0109

02

Тест 2, мкА

0.0000

-0.0081

0.1000

0.0081

02

Тест 3, мкА

100.0000

99.9727

0.3000

0.0273

02

Тест 4, мкА

200.0000

199.9609

0.5000

0.0391

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока и сила постоянного тока PMU. Мультиметр измеряет установившуюся силу тока.

6.3.1.3.5 Определение абсолютной погрешности измерения силы постоянного тока

Определение абсолютной погрешности измерения силы постоянного тока измерителем PMU проводить методом сравнения с использованием образцового измерительного прибора (калибратора-измерителя напряжения и силы тока 2601А - в диапазоне тока 200 нА или мультиметра цифрового 2002 - в диапазонах 2 мкА-150 мА).

Кабель ФРМИ.685621.035 (ФРМИ.685621.097) подключить к гнездам измерения тока мультиметра.

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

05

Определение абсолютной погрешности измерения силы постоянного тока

Диапазон ±200 нА

05

Тест 0, нА

-200.2000

-199.9503

4.6000

0.2497

05

Тест 1, нА

-100.2000

-99.9727

4.3000

0.2273

05

Тест 2, нА

-0.1000

0.0174

4.0000

0.1174

05

Тест 3, нА

100.4000

100.0322

4.3000

0.3678

05

Тест 4, нА

200.3000

200.0099

4.6000

0.2901

Диапазон ±2000 нА

05

Тест 0, нА

-1999.5000

-1999.4769

9.0000

0.0231

05

Тест 1, нА

-999.6000

-999.2549

7.0000

0.3451

05

Тест 2, нА

0.1000

0.5912

5.0000

0.4912

05

Тест 3, нА

1000.1000

1000.1869

7.0000

0.0869

05

Тест 4, нА

2000.0000

1999.9078

9.0000

0.0922

Диапазон ±20 мкА

05

Тест 0, мкА

-19.9990

-19.9930

0.0500

0.0060

05

Тест 1, мкА

-9.9995

-9.9965

0.0300

0.0030

05

Тест 2, мкА

0.0020

0.0038

0.0100

0.0018

05

Тест 3, мкА

10.0043

10.0015

0.0300

0.0028

05

Тест 4, мкА

20.0028

19.9956

0.0500

0.0072

Диапазон ±200 мкА

05

Тест 0, мкА

-199.9516

-199.9417

0.5000

0.0099

05

Тест 1, мкА

-99.9723

-99.9641

0.3000

0.0082

05

Тест 2, мкА

0.0221

0.0259

0.1000

0.0038

05

Тест 3, мкА

99.9885

99.9787

0.3000

0.0098

05

Тест 4, мкА

200.0179

199.9812

0.5000

0.0367

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока и сила постоянного тока PMU. С помощью мультиметра и PMU измеряется установившаяся сила тока. Результаты сравниваются.

6.3.1.3.6 Определение абсолютной погрешности ограничения силы постоянного тока

Определение абсолютной погрешности ограничения силы постоянного тока источником PMU проводить методом прямых измерений с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.035 (ФРМИ.685621.097) подключить к гнездам измерения тока мультиметра.

Контрольные точки

Пределы допускаемой абсолютной погрешности ограничения силы постоянного тока, мА

напряжение PMU, В

ограничение силы постоянного тока I, мА

7

150

±(0,005Ч+10)1)

20

-2

-20

-150

1) I - числовое значение абсолютной величины силы тока в миллиамперах

Таблица 29 - Пример отчёта при поверке ограничения силы тока PMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

05

Определение абсолютной погрешности ограничения силы постоянного тока

05

Тест 0, мА

150.0000

147.5826

10.7500

2.4174

05

Тест 1, мА

20.0000

14.9156

10.1000

5.0844

05

Тест 2, мА

-20.0000

-25.7275

10.1000

5.7275

05

Тест 3, мА

-150.0000

-153.1092

10.7500

3.1092

В процессе выполнения для каждой контрольной точки устанавливается напряжение PMU на короткозамкнутую нагрузку с ограничением силы тока. Далее с помощью мультиметра измеряется установившаяся сила тока.

  • 6.3.1.4 Источник питания VDD

6.3.1.4.1 Определение абсолютной погрешности воспроизведения постоянного напряжения

Определение абсолютной погрешности воспроизведения постоянного напряжения источником VDD проводить аналогично п. 6.3.1.3.1, при этом выбирать пункт «Контроль воспроизведения напряжения VDD». Контрольные точки и пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения соответствуют таблице 30, отчёт заполняется в соответствии с таблицей 31.

Таблица 30 - Воспроизведения напряжения постоянного тока VDD: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения, мВ

диапазон силы тока, мА

диапазон воспроизведения напряжения,В

напряжение, В

±25

от -2 до +7

-2,0; 0,0; +3,5; +7,0

±(0,001^U+3)1)

±400

-2,0; 0,0; +3,5; +7,0

±25

от-2 до +12

-2; 0; +5; +12

±(0,001^U+6)1)

±400

-2; 0; +5; +12

±25

от -2 до +15

-

±(0,001^+7,5)^

±400

-2; 0; +5; +15

1) U - числовое значение абсолютной величины напряжения в милливольтах

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения постоянного напряжения

Диапазон воспроизведения (по напряжению 9B)

Диапазон воспроизведения (по току 25 мА)

02

Тест 0, В

-2.0000

-1.9995

0.0050

0.0005

02

Тест 1, В

0.0000

0.0002

0.0030

0.0002

02

Тест 2, В

3.5000

3.5006

0.0065

0.0006

02

Тест 3, В

7.0000

7.0007

0.0100

0.0007

Диапазон воспроизведения (по току 400 мА)

02

Тест 0, В

-2.0000

-1.9996

0.0050

0.0004

02

Тест 1, В

0.0000

0.0008

0.0030

0.0008

02

Тест 2, В

3.5000

3.5006

0.0065

0.0006

02

Тест 3, В

7.0000

7.0008

0.0100

0.0008

Диапазон воспроизведения (по напряжению 14B)

Диапазон воспроизведения (по току 25 мА)

02

Тест 0, В

-2.0000

-1.9999

0.0080

0.0001

02

Тест 1, В

0.0000

0.0003

0.0060

0.0003

02

Тест 2, В

5.0000

5.0015

0.0110

0.0015

02

Тест 3, В

12.0000

12.0023

0.0180

0.0023

Диапазон воспроизведения (по току 400 мА)

02

Тест 0, В

-2.0000

-2.0000

0.0080

0.0000

02

Тест 1, В

0.0000

0.0003

0.0060

0.0003

02

Тест 2, В

5.0000

5.0016

0.0110

0.0016

02

Тест 3, В

12.0000

12.0011

0.0180

0.0011

При получении положительного результата операции считать также выполненными и требования в части воспроизведения постоянного напряжения высокого и низкого уровня при работе VDD в режиме высоковольтного канала(«33-го канала»).

6.3.1.4.2 Определение абсолютной погрешности измерения постоянного напряжения

Определение абсолютной погрешности измерения постоянного напряжения измерителем VDD проводить аналогично п. 6.3.1.3.2, при этом выбирать пункт «Контроль измерения напряжения VDD». Контрольные точки и пределы допускаемой абсолютной погрешности измерения постоянного напряжения соответствуют таблице 32, отчёт заполняется в соответствии с таблицей 33.

Контрольные точки

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ

диапазон силы тока, мА

диапазон измерения напряжения, В

напряжение, В

±25

от -1 до +1

-0,9; 0,0; +0,9

±(0,001Л+1)1)

±400

-0,9; 0,0; +0,9

±25

от0,1 до 2,9

0,1; 1,5; 2,9

±(0,00W+1)1)

±400

0,1; 1,5; 2,9

±25

от -2 до +12

-2; 0; +5; +12

±(0,00W+3)1)

±400

-2; 0; +5; +12

±25

от -2 до +15

-

±(0,00W+4)1)

±400

-2; 0; +5; +15

1) U - числовое значение абсолютной величины напряжения

в милливольтах

Таблица 33 - Пример отчёта при поверке измерения напряжения VDD (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности измерения постоянного напряжения

Диапазон измерения (по напряжению 2В)

Диапазон (по току 25 мА)

02

Тест 0, В

-0.9001

-0.8999

0.0019

0.0002

02

Тест 1, В

0.0008

0.0007

0.0010

0.0001

02

Тест 2, В

0.9007

0.9003

0.0019

0.0004

Диапазон (по току 400 мА)

02

Тест 0, В

-0.8995

-0.8993

0.0019

0.0002

02

Тест 1, В

0.0008

0.0006

0.0010

0.0002

02

Тест 2, В

0.9006

0.9003

0.0019

0.0004

Диапазон измерения (по напряжению 3В)

Диапазон (по току 25 мА)

02

Тест 0, В

0.1002

0.1001

0.0011

0.0001

02

Тест 1, В

1.5008

1.5007

0.0025

0.0001

02

Тест 2, В

2.9003

2.9003

0.0039

0.0000

Диапазон (по току 400 мА)

02

Тест 0, В

0.1002

0.1001

0.0011

0.0001

02

Тест 1, В

1.5008

1.5007

0.0025

0.0001

02

Тест 2, В

2.9003

2.9003

0.0039

0.0001

6.3.1.4.3 Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровней

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровней источником VDD проводить аналогично п. 6.3.1.3.3, при этом выбирать пункт «Контроль ограничения напряжения VDD».

Контрольные точки и пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровня соответствуют таблице 34, отчёт заполняется в соответствии с таблицей 35.

ВНИМАНИЕ: данную операцию для Тестеров FHF2 не выполнять.

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровня, мВ

диапазон воспроизведения силы тока, мА

диапазон напряжения, В

напряжение ограничения верхнего уровня ClampH, В

напряжение ограничения нижнего уровня ClampL, В

от -25 до +25

от-2 до +12

-2,0; 1,5; 9,0;

12,5

-2,5; 1,0; 8,5;

12,0

±100

от -400 до +400

от-2 до +12

-2,0; 1,5; 9,0;

12,5

-2,5; 1,0; 8,5;

12,0

от -2 до +15

-2,0; 1,5; 9,0;

15,5

-2,5; 1,0; 8,5;

15,0

Таблица 35 - Пример отчёта при поверке ограничения напряжения VDD (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровней

Контроль ClarnpH, 14B диапазон 25мА

02

Тест 0, В

-2.0000

-2.0011

0.1000

0.0011

02

Тест 1, В

1.5000

1.5005

0.1000

0.0005

02

Тест 2, В

9.0000

9.0018

0.1000

0.0018

02

Тест 3, В

12.5000

12.5005

0.1000

0.0005

Контроль ClampH, 14B диапазон 150мА

02

Тест 0, В

-2.0000

-1.9948

0.1000

0.0052

02

Тест 1, В

1.5000

1.5046

0.1000

0.0046

02

Тест 2, В

9.0000

9.0047

0.1000

0.0047

02

Тест 3, В

12.5000

12.5035

0.1000

0.0035

Контроль ClampH, 17B диапазон 150мА

02

Тест 0, В

-2.0000

-2.0008

0.1000

0.0008

02

Тест 1, В

1.5000

1.4999

0.1000

0.0001

02

Тест 2, В

9.0000

9.0169

0.1000

0.0169

02

Тест 3, В

15.5000

15.4995

0.1000

0.0005

Контроль ClampL, 14B диапазон 25мА

02

Тест 0, В

-2.5000

-2.5008

0.1000

0.0008

02

Тест 1, В

1.0000

1.0020

0.1000

0.0020

02

Тест 2, В

8.5000

8.5023

0.1000

0.0023

02

Тест 3, В

12.0000

12.0017

0.1000

0.0017

6.3.1.4.4 Определение абсолютной погрешности воспроизведения силы постоянного тока

Определение абсолютной погрешности воспроизведения силы постоянного тока источником VDD проводить аналогично п. 6.3.1.3.4, при этом выбирать пункт программного модуля «Контроль воспроизведения силы постоянного тока VDD».

Таблица 36 - Измерения и воспроизведения силы постоянного тока VDD: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности измерения и воспроизведения силы постоянного тока

диапазон силы тока

сила постоянного тока

±200 нА

-200; -100; 0; +100;

+200 нА

±(0,003-1+4) нА1)

±2 мкА

-2; -1; 0; +1; +2 мкА

±(0,002-I+5) нА1)

±20 мкА

-20; -10; 0; +10; +20 мкА

±(0,002-1+10) нА1)

±200 мкА

-200; -100; 0; +100;

+200 мкА

±(0,002-1+100) нА1)

±2 мА

-2; -1; 0; +1; +2 мА

±(0,002-1+1) мкА2)

±25 мА

-25,0; -12,5; 0,0;

+12,5; +25,0 мА

±(0,005-1+12,5) мкА2)

±400 мА

-400; -200; 0; +200;

+400 мА

±(0,0054+400) мкА2)

  • 1) I - числовое значение абсолютной величины силы тока в наноамперах

  • 2) I - числовое значение абсолютной величины силы тока в микроамперах

Таблица 37 - Пример отчёта при поверке воспроизведения силы тока VDD (фрагмент)

Пл.(кан.)

Название теста (режим)

Ожидаемо е

Измеренн ое

Допус

к

Отклонен ие

Результа т

05

Определение абсолютной погрешности воспроизведения силы постоянного тока

Диапазон ±200 нА

05

Тест 0, нА

-200.0000

-200.0000

4.6000

0.0000

05

Тест 1, нА

-100.0000

-99.8000

4.3000

0.2000

05

Тест 2, нА

0.0000

-0.3000

4.0000

0.3000

05

Тест 3, нА

100.0000

100.3000

4.3000

0.3000

05

Тест 4, нА

200.0000

200.1000

4.6000

0.1000

Диапазон ±2000 нА

05

Тест 0, нА

-2000.0000

-1999.0000

9.0000

1.0000

05

Тест 1, нА

-1000.0000

-999.1000

7.0000

0.9000

05

Тест 2, нА

0.0000

-0.2000

5.0000

0.2000

05

Тест 3, нА

1000.0000

999.7000

7.0000

0.3000

05

Тест 4, нА

2000.0000

1999.3000

9.0000

0.7000

Диапазон ±20 мкА

05

Тест 0, мкА

-20.0000

-19.9977

0.0500

0.0023

05

Тест 1, мкА

-10.0000

-9.9982

0.0300

0.0018

05

Тест 2, мкА

0.0000

0.0012

0.0100

0.0012

05

Тест 3, мкА

10.0000

9.9969

0.0300

0.0031

05

Тест 4, мкА

20.0000

19.9982

0.0500

0.0018

6.3.1.4.5 Определение абсолютной погрешности измерения силы постоянного тока

Определение абсолютной погрешности измерения силы постоянного тока измерителем VDD проводить аналогично п. 6.3.1.3.5, при этом выбирать пункт «Контроль измерения силы постоянного тока VDD». Контрольные точки и пределы допускаемой абсолютной погрешности измерения силы постоянного тока соответствуют таблице 36, отчёт заполняется в соответствии с таблицей 38.

Таблица 38 - Пример отчёта при поверке измерения силы тока VDD (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

05

Определение абсолютной погрешности измерения силы постоянного тока

Диапазон ±200 нА

05

Тест 0, нА

-200.1000

-199.8982

4.6000

0.2018

05

Тест 1, нА

-100.1000

-99.9454

4.3000

0.1546

05

Тест 2, нА

-0.3000

0.0074

4.0000

0.3074

05

Тест 3, нА

100.2000

99.9726

4.3000

0.2274

05

Тест 4, нА

200.1000

199.9130

4.6000

0.1870

Диапазон ±2000 нА

05

Тест 0, нА

-1999.2000

-1999.1092

9.0000

0.0908

05

Тест 1, нА

-999.3000

-999.3883

7.0000

0.0883

05

Тест 2, нА

-0.1000

0.0821

5.0000

0.1821

05

Тест 3, нА

999.9000

999.6777

7.0000

0.2223

05

Тест 4, нА

1999.3000

1999.0228

9.0000

0.2772

Диапазон ±20 мкА

05

Тест 0, мкА

-19.9946

-19.9921

0.0500

0.0025

05

Тест 1, мкА

-9.9948

-9.9944

0.0300

0.0004

05

Тест 2, мкА

0.0010

0.0009

0.0100

0.0001

05

Тест 3, мкА

9.9969

9.9937

0.0300

0.0032

05

Тест 4, мкА

19.9977

19.9915

0.0500

0.0062

6.3.1.4.6 Определение абсолютной погрешности ограничения силы постоянного тока

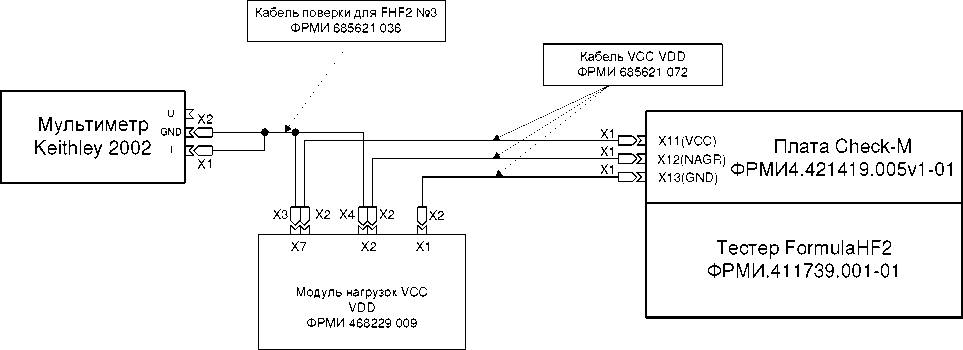

Определение абсолютной погрешности ограничения силы постоянного тока источником VDD проводить аналогично п. 6.3.1.3.6, при этом выбрать пункт «Контроль ограничения силы постоянного тока VDD» программного модуля.

Контрольные точки и пределы допускаемой абсолютной погрешности ограничения силы постоянного тока определять в соответствии с таблицей 39, отчёт заполняется в соответствии с таблицей 40.

Таблица 39. Ограничение силы постоянного тока VDD: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности ограничения силы постоянного тока, мА

напряжение VDD, В

ограничение силы постоянного тока, мА

7

400

±(0,0054+15)^

7

20

-2

-20

-2

-400

1) I - числовое значение абсолютной величины силы тока в миллиамперах

Таблица 40 - Пример отчёта при поверке ограничения силы тока VDD (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

05

Определение абсолютной погрешности ограничения силы постоянного тока

05

Тест 0, мА

400.0000

401.9320

17.0000

1.9320

05

Тест 1, мА

20.0000

13.5273

15.1000

6.4727

05

Тест 2, мА

-20.0000

-26.0223

15.1000

6.0223

05

Тест 3, мА

-400.0000

-394.4900

17.0000

5.5100

При получении положительного результата операции считать также выполненными и требования в части ограничения силы постоянного тока при работе VDD в режиме высоковольтного («33-го канала»).

  • 6.3.1.5 Режим параллельной работы двух источников питания VDD

ВНИМАНИЕ: для Тестеров FHF2 операции, описанные в данном разделе, не выполнять.

6.3.1.5.1 Определение абсолютной погрешности воспроизведения постоянного напряжения

Определение абсолютной погрешности воспроизведения постоянного напряжения источниками VDD в режиме параллельной работы двух источников проводить методом прямых измерений с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.097 подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль воспроизведения напряжения VDD в параллельном режиме» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 41, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения постоянного напряжения, указанных в таблице 41, и заполняет отчёт в соответствии с таблицей 42.

Таблица 41 - Воспроизведение напряжения источниками VDD в параллельном режиме: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения, мВ

напряжение VDD в параллельном режиме, В

-2; 0; +5; +12

±(0,002^U+12)1)

1) U - числовое значение напряжения в милливольтах

Таблица 42 - Пример отчёта при поверке воспроизведения напряжения VDD в параллельном режиме (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02, 05

Определение абсолютной погрешности воспроизведения постоянного напряжения

Тест 0 (B)

-2.0000

-2.0002

0.0160

0.0002

Тест 1 (B)

0.0000

0.0065

0.0120

0.0065

Тест 2 (B)

5.0000

5.0026

0.0220

0.0026

Тест 3 (B)

12.0000

12.0020

0.0360

0.0020

03, 04

Определение абсолютной погрешности воспроизведения постоянного напряжения

Тест 0 (B)

-2.0000

-2.0009

0.0160

0.0009

Тест 1 (B)

0.0000

0.0063

0.0120

0.0063

Тест 2 (B)

5.0000

5.0014

0.0220

0.0014

Тест 3 (B)

12.0000

12.0020

0.0360

0.0020

В процессе выполнения операции два источника VDD переводятся в режим параллельной работы. Для каждой контрольной точки устанавливается напряжение VDD. С помощью мультиметра измеряется установившееся напряжение.

6.3.1.5.2 Определение абсолютной погрешности измерения постоянного напряжения

Определение абсолютной погрешности измерения постоянного напряжения измерителями VDD в режиме параллельной работы двух источников проводить методом сравнения с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.097 подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль измерения напряжения VDD в параллельном режиме» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии таблицей 43, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения постоянного напряжения, указанных в таблице 43, и заполняет отчёт в соответствии с таблицей 44.

Таблица 43 - Измерение напряжения источниками VDD в параллельном режиме: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ

напряжение VDD в параллельном режиме, В

-2; 0; +5; +12

±(0,002^U+6)1)

1) U - числовое значение абсолютной величины напряжения в милливольтах

Таблица 44 - Пример отчёта при поверке измерения напряжения VDD в параллельном режиме (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

03, 04

Определение абсолютной погрешности измерения постоянного напряжения

Тест 0 (B)

-2.0008

-2.0004

0.0100

0.0004

Тест 1 (B)

0.0050

0.0049

0.0060

0.0001

Тест 2 (B)

5.0015

5.0010

0.0160

0.0005

Тест 3 (B)

12.0021

11.9996

0.0300

0.0025

04, 03

Определение абсолютной погрешности измерения постоянного напряжения

Тест 0 (B)

-1.9998

-1.9998

0.0100

0.0000

Тест 1 (B)

0.0078

0.0074

0.0060

0.0003

Тест 2 (B)

5.0018

5.0011

0.0160

0.0006

Тест 3 (B)

12.0020

12.0008

0.0300

0.0013

В процессе выполнения операции два источника VDD переводятся в режим параллельной работы. Для каждой контрольной точки устанавливается напряжение VDD. С помощью мультиметра и VDD измеряется установившееся напряжение. Результаты сравниваются.

6.3.1.5.3 Определение абсолютной погрешности измерения силы постоянного тока

Определение абсолютной погрешности измерения силы постоянного тока измерителями VDD в режиме параллельной работы двух источников проводить методом сравнения с использованием образцового измерительного прибора (мультиметра цифрового 2002).

При этом мультиметр соединить последовательно с нагрузкой источников (соединитель Х2 кабеля ФРМИ.685621.097 подключить к гнезду измерения тока мультиметра).

Выбрать пункт «Контроль измерения тока VDD в параллельном режиме» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 45, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения силы постоянного тока, указанных в таблице 45, и заполняет отчёт в соответствии с таблицей 46.

ФРМИ.410179.001 МП редакция 4 Таблица 45 - Измерение силы постоянного тока источниками VDD в параллельном режиме: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мкА

напряжение на нагрузке, В

сила постоянного тока, А

-2,0

-0,79

±(0,005Ч+800)1)

-1,5

-0,59

-1,0

-0,39

-0,5

-0,19

0,0

0,00

3,0

0,19

6,0

0,39

9,0

0,59

12,0

0,79

1) I - числовое значение абсолютной величины силы тока в микроамперах

Таблица 46 - Пример отчёта при поверке измерения силы тока VDD в параллельном режиме (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02, 05

Определение абсолютной погрешности измерения силы постоянного тока

Тест 0 (-0.79 A), ДмА]

-787.2590

-787.5195

4.7363

0.2605

Тест 1 (-0.59 A), ДмА]

-587.3620

-587.4390

3.7368

0.0770

Тест 2 (-0.39 A), ДмА]

-387.6180

-387.7334

2.7381

0.1154

Тест 3 (-0.19 A), ДмА]

-192.6454

-192.5296

1.7632

0.1158

03, 04

Определение абсолютной погрешности измерения силы постоянного тока

Тест 0 (-0.79 A), ДмА]

-782.7970

-783.0220

4.7140

0.2250

Тест 1 (-0.59 A), ДмА]

-582.8660

-582.8860

3.7143

0.0200

Тест 2 (-0.39 A), ДмА]

-383.3160

-383.3836

2.7166

0.0676

Тест 3 (-0.19 A), ДмА]

-191.3113

-191.1741

1.7566

0.1372

04, 03

Определение абсолютной погрешности измерения силы постоянного тока

Тест 0 (-0.79 A), ДмА]

-791.9300

-792.2088

4.7596

0.2788

Тест 1 (-0.59 A), ДмА]

-592.1000

-592.2047

3.7605

0.1047

Тест 2 (-0.39 A), ДмА]

-392.2460

-392.4152

2.7612

0.1692

Тест 3 (-0.19 A), ДмА]

-194.5407

-194.4888

1.7727

0.0519

В процессе выполнения операции для каждой контрольной точки устанавливается напряжение VDD на нагрузке. С помощью VDD и мультиметра измеряется сила установившегося тока. Результаты сравниваются.

6.3.1.5.4 Определение абсолютной погрешности ограничения силы постоянного тока

Определение абсолютной погрешности ограничения силы постоянного тока источниками VDD в режиме параллельной работы двух источников проводить методом сравнения с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Мультиметр соединить последовательно с нагрузкой источников (соединитель Х2 кабеля ФРМИ.685621.097 подключить к гнезду измерения тока мультиметра).

Выбрать пункт «Контроль ограничения тока VDD в параллельном режиме» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 47, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения силы постоянного тока, указанных в таблице 47, и заполняет отчёт в соответствии с таблицей 48.

Таблица 47 - Ограничение силы постоянного тока источниками VDD в параллельном режиме: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности ограничения силы постоянного тока, мА

напряжение VDD, В

ограничение силы постоянного тока, мА

12

770

±(0,02Ч+16

12

400

±(0,01Ч+15

12

20

±(0,01Ч+15

-2

-20

±(0,01Ч+15

-2

-400

±(0,01Ч+15

-2

-770

±(0,02Ч+16

1) I - числовое значение абсолютной величины силы тока в миллиамперах

Таблица 48 - Пример отчёта при поверке ограничения силы тока VDD в параллельном режиме (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

05, 02

Определение абсолютной погрешности ограничения силы постоянного тока

Тест 3 (0.02 А), ДмА]

20.0000

13.7213

15.1372

6.2787

Тест 4 (0.4 А), ДмА]

400.0000

401.6200

24.0324

1.6200

Тест 5 (0.77 А), ДмА]

770.0000

769.5070

31.3901

0.4930

В процессе выполнения операции для каждой контрольной точки устанавливаются напряжение и ограничение силы постоянного тока VDD. Источники VDD, «пытаясь» воспроизвести напряжение на нагрузке, входят в режим ограничения силы тока. Мультиметр измеряет установившуюся силу тока ограничения.

  • 6.3.1.6 Поканальный измеритель PPMU

ВНИМАНИЕ: для Тестеров FHF2, FHF3, FHF3-512 операции, описанные в данном разделе, не выполнять.

6.3.1.6.1 Определение абсолютной погрешности воспроизведения постоянного напряжения

Определение абсолютной погрешности воспроизведения постоянного напряжения источником PPMU проводить методом прямых измерений с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель (жгут) ФРМИ.685621.097 подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль воспроизведения напряжения PPMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 49, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения постоянного напряжения, указанных в таблице 49, и заполняет отчёт в соответствии с таблицей 50.

Таблица 49. Воспроизведение постоянного напряжения PPMU: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения, мВ

диапазон силы тока, мА

диапазон воспроизведения напряжения,В

напряжение, В

±32

от -0,5 до +3,5

-0,5; 0,0; +3,5

(±(0,001 -U+4) - RJl)1)

от - 1 до +7

-1,0; 0,0; +7,0

(±(0,001-U+8) - RJl)1)

от - 2,0 до +8,0

-2,0

(±0,03-U - RJl)1)

0,0; +8,0

(±(0,001-U+16) - RJl)1)

1) U - числовое значение абсолютной величины напряжения в милливольтах; Il - числовое значение (с учетом знака) силы тока в нагрузке в миллиамперах; R = 0,15

Таблица 50 - Пример отчёта при поверке воспроизведения напряжения PPMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02(0)

Определение абсолютной погрешности воспроизведения постоянного напряжения

Диапазон воспроизведения тока ±32мА

Диапазон воспроизведения напряжения -0.5B .. 3.5B

Тест 0, В

-0.5000

-0.4994

0.0045

0.0006

Тест 1, В

0.0000

0.0010

0.0040

0.0010

Тест 2, В

3.5000

3.5014

0.0075

0.0014

Диапазон воспроизведения напряжения -1B .. 7B

Тест 0, В

-1.0000

-0.9999

0.0090

0.0001

Тест 1, В

0.0000

0.0006

0.0080

0.0006

Тест 2, В

7.0000

6.9994

0.0150

0.0006

Диапазон воспроизведения напряжения -2.0B .. 8B

Тест 0, В

-2.0000

-1.9792

0.0600

0.0208

Тест 1, В

0.0000

0.0000

0.0160

0.0000

Тест 2, В

8.0000

7.9988

0.0240

0.0012

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока, диапазон воспроизведения напряжения и напряжение PPMU. Мультиметр измеряет установившееся напряжение.

6.3.1.6.2 Определение абсолютной погрешности измерения постоянного напряжения

Определение абсолютной погрешности измерения постоянного напряжения измерителем PPMU проводить методом сравнения с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.097 подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль измерения напряжения PPMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 51, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения постоянного напряжения, указанных в таблице 51, и заполняет отчёт в соответствии с таблицей 52.

Таблица 51 - Измерение постоянного напряжения PMU: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ

Диапазон тока, мА

диапазон измерения напряжения, В

напряжение, В

±32

от +0,1 до +2,9

+0,1; +1,5; +2,9

(±(0,001-U+2) - RJl)1)

от -2 до +8

-1,94; 0,0; +7,94

(±(0,001-U+6) - RJl)1)

1) U - числовое значение абсолютной величины напряжения в милливольтах; Il - числовое значение (с учетом знака) силы тока в нагрузке в миллиамперах; R = 0,15

Таблица 52 - Пример отчёта при поверке измерения напряжения PPMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02(27)

Определение абсолютной погрешности измерения постоянного напряжения

Диапазон измерения напряжения +0.1 ..+2.9B

Диапазон тока ±32мА

02(27)

Тест 0, В

0.0986

0.0990

0.0021

0.0004

02(27)

Тест 1, В

1.4999

1.5002

0.0035

0.0003

02(27)

Тест 2, В

2.8996

2.8993

0.0049

0.0003

Диапазон измерения напряжения -2.0 ..+8B

Диапазон тока ±32мА

02(27)

Тест 0, В

-1.9324

-1.9318

0.0079

0.0007

02(27)

Тест 1, В

0.0009

0.0007

0.0060

0.0002

02(27)

Тест 2, В

7,9392

7,9377

0.0139

0.0014

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока, диапазон измерения напряжения и напряжение PPMU. С помощью PPMU и мультиметра измеряется установившееся напряжение. Результаты сравниваются.

6.3.1.6.3 Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровня

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего СХацрН и нижнего ClampL уровней источником PPMU проводить методом прямых измерений с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.097 подключить к гнездам измерения напряжения мультиметра.

Выбрать пункт «Контроль ограничения напряжения PPMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 53, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения постоянного напряжения, указанных в таблице 53, и заполняет отчёт в соответствии с таблицей 54.

Таблица 53 - Ограничение постоянного напряжения PPMU: контрольные точки и допускаемые пределы

Контрольные точки

Уровень ограничения

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего ClampH и нижнего ClampL уровней, мВ

диапазон воспроизведения силы тока, мА

сила тока PPMU, мА

диапазон ограничения напряжения, В

напряжение ограничения, В

±32

+32

от 0,5 до 3,5

0,5; 3,5

ClampH

±(0,001^U+25)1)

от 0 до +7

0; +7

±(0,001^U+50)1)

от 0 до +8

0; +8

±(0,001^+100)^

±32

-32

от -0,5 до 2,5

-0,5; +2,5

ClampL

±(0,00U U+25)1)

от -1 до +6

-1; +6

±(0,00U U+50)1)

от -2 до +7

-2; +7

±(0,001^+100)^

1) U - числовое значение абсолютной величины напряжения в милливольтах

Таблица 54 - Пример отчёта при поверке ограничения напряжения PPMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02(0)

Определение абсолютной погрешности воспроизведения постоянного напряжения ограничения верхнего и нижнего уровня

Диапазон воспроизведения напряжения -0.5B .. 3.5B

Диапазон воспроизведения тока ±32мА

Контроль ClampL,

02(0)

Тест 0, В

-0.5000

-0.4986

0.0255

0.0014

02(0)

Тест 1, В

2.5000

2.5010

0.0275

0.0010

Контроль ClampH,

02(0)

Тест 0, В

0.5000

0.4993

0.0255

0.0007

02(0)

Тест 1, В

3.5000

3.4992

0.0285

0.0008

Диапазон воспроизведения напряжения -1B .. 7B

Диапазон воспроизведения тока ±32мА

Контроль ClampL,

02(0)

Тест 0, В

-1.0000

-0.9957

0.0510

0.0043

02(0)

Тест 1, В

6.0000

6.0013

0.0560

0.0013

Контроль ClampH,

02(0)

Тест 0, В

0.0000

-0.0019

0.0500

0.0019

02(0)

Тест 1, В

7.0000

6.9997

0.0570

0.0003

В процессе выполнения операции PPMU переводится в режим воспроизведения тока с ограничением напряжения. Для каждой контрольной точки задаются диапазон воспроизведения силы тока, напряжение ограничения верхнего уровня ClampH, напряжение ограничения нижнего уровня ClampL PPMU. Мультиметр измеряет установившееся напряжение.

6.3.1.6.4 Определение абсолютной погрешности воспроизведения силы постоянного тока

Определение абсолютной погрешности воспроизведения силы постоянного тока источником PPMU проводить методом прямых измерений с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.097 подключить к гнездам измерения тока мультиметра.

Выбрать пункт «Контроль формирования силы постоянного тока PPMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 55, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности воспроизведения силы постоянного тока, указанных в таблице 55, и заполняет отчёт в соответствии с таблицей 56.

Таблица 55 - Измерение и воспроизведение силы постоянного тока PPMU: контрольные точки и допускаемые пределы

Контрольные точки

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока

диапазон силы тока

сила постоянного тока

±2 мкА

-2; 0; +2 мкА

±(0,003-1+10) НА1)

±8 мкА

-8; 0; +8 мкА

±(0,0034+40) нА1)

±32 мкА

-32; 0; +32 мкА

±(0,003-1+160) НА1)

±128 мкА

-128; 0; +128 мкА

±(0,0034+640) нА1)

±512 мкА

-512; 0; +512 мкА

±(0,003-1+2,56) мкА2)

±2 мА

-2; 0; +2 мА

±(0,003-1+10) мкА2)

±8 мА

-7; 0; +8 мА

±(0,0074+40) мкА2)

±32 мА

-20; 0; +32 мА

±(0,007-1+160) мкА2)

  • 1) I - числовое значение абсолютной величины силы тока в наноамперах

  • 2) I - числовое значение абсолютной величины силы тока в микроамперах

Таблица 56 - Пример отчёта при поверке воспроизведения силы тока PPMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02(0)

Определение абсолютной погрешности воспроизведения силы постоянного тока

Диапазон воспроизведения тока ±2мкА

02(0)

Тест 0, мкА

-2.0000

-1.9970

0.0160

0.0030

02(0)

Тест 1, мкА

0.0000

0.0030

0.0100

0.0030

02(0)

Тест 2, мкА

2.0000

2.0017

0.0160

0.0017

Диапазон воспроизведения тока ±8мкА

02(0)

Тест 0, мкА

-8.0000

-8.0011

0.0640

0.0011

02(0)

Тест 1, мкА

0.0000

0.0044

0.0400

0.0044

02(0)

Тест 2, мкА

8.0000

8.0071

0.0640

0.0071

Диапазон воспроизведения тока ±32мкА

02(0)

Тест 0, мкА

-32.0000

-31.9926

0.2560

0.0074

02(0)

Тест 1, мкА

0.0000

0.0345

0.1600

0.0345

02(0)

Тест 2, мкА

32.0000

32.0303

0.2560

0.0303

Диапазон воспроизведения тока ±128мкА

02(0)

Тест 0, мкА

-128.0000

-127.9965

1.0240

0.0035

02(0)

Тест 1, мкА

0.0000

0.0141

0.6400

0.0141

02(0)

Тест 2, мкА

128.0000

128.0462

1.0240

0.0462

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока и сила постоянного тока PPMU. Мультиметр измеряет установившуюся силу тока.

6.3.1.6.5 Определение абсолютной погрешности измерения силы постоянного тока

Определение абсолютной погрешности измерения силы постоянного тока измерителем PPMU проводить методом сравнения с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Кабель ФРМИ.685621.097 подключить к гнездам измерения тока мультиметра.

Выбрать пункт «Контроль измерения силы постоянного тока PPMU» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 55, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения силы постоянного тока, указанных в таблице 55, и заполняет отчёт в соответствии с таблицей 57.

Таблица 57 - Пример отчёта при поверке измерения силы тока PPMU (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

03(6)

Определение абсолютной погрешности измерения силы постоянного тока

Диапазон измерения тока ±2мкА

03(6)

Тест 0, мкА

-1.9739

-1.9751

0.0160

0.0012

03(6)

Тест 1, мкА

0.0066

0.0036

0.0100

0.0030

03(6)

Тест 2, мкА

1.9861

1.9825

0.0160

0.0036

Диапазон измерения тока ±8мкА

03(6)

Тест 0, мкА

-7.9965

-7.9992

0.0640

0.0027

03(6)

Тест 1, мкА

0.0060

0.0007

0.0400

0.0053

03(6)

Тест 2, мкА

8.0060

8.0001

0.0640

0.0059

Диапазон измерения тока ±32мкА

03(6)

Тест 0, мкА

-31.9900

-31.9922

0.2560

0.0022

03(6)

Тест 1, мкА

0.0229

0.0108

0.1600

0.0121

03(6)

Тест 2, мкА

32.0141

32.0096

0.2560

0.0045

Диапазон измерения тока ±128мкА

03(6)

Тест 0, мкА

-127.9706

-128.0312

1.0240

0.0606

03(6)

Тест 1, мкА

0.0324

-0.0116

0.6400

0.0440

03(6)

Тест 2, мкА

128.0335

127.9561

1.0240

0.0774

В процессе выполнения операции для каждой контрольной точки устанавливаются диапазон силы тока и сила постоянного тока PPMU. С помощью мультиметра и PPMU измеряется силу установившегося тока. Результаты сравниваются.

6.3.2 Источник питания VCC
  • 6.3.2.1 Определение абсолютной погрешности воспроизведения и измерения напряжения

Собрать схему подключения Тестера, представленную на рисунке 6.

На Тестер, в зависимости от модификации Тестера, установить:

  • - FHF2................плату Check-M ФРМИ4.421419.005у1-01;

  • - FHF3, FHF3M................плату Check-Mi ФРМИ.421419.065;

  • - FHF3-512, FHF3M-512 ..переходной адаптер ФРМИ.468359.020, на который, в свою очередь, установить плату Check-Mi ФРМИ.421419.065.

К плате Check подключить образцовый мультиметр.

Измерительный блок Тестера FHF

в)

Рисунок 6 - Схема подключения Тестера при поверке воспроизведения и измерения напряжения VCC: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M; (в) - для Тестеров FHF3-512, FHF3M-512

ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 контроль воспроизведения и измерения напряжения источника питания VCC выполнять в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

6.3.2.1.1 Определение абсолютной погрешности воспроизведения постоянного напряжения

Определение абсолютной погрешности воспроизведения постоянного напряжения источником VCC проводить аналогично п. 6.3.1.3.1, при этом выбрать пункт «Контроль воспроизведения напряжения VCC».

Контрольные точки и пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения указаны в таблице 58 отчёт заполняется в соответствии с таблицей 59.

Таблица 58 - Воспроизведения и измерение постоянного напряжения VCC: контрольные точки и допускаемые пределы

Контрольные точки

Модификация Тестера

Пределы допускаемой абсолютной погрешности воспроизведения и измерения постоянного напряжения, мВ

диапазон силы тока

напряжение, В

От-250 до

250 мкА

0,01); 0,8; 2,1; 3,4;

4,7; 6,0

FHF3,

FHF3M,

FHF3-512,

FHF3M-512

±(0,0005Ч+2,5)2)

От -4 до 4 А

От -4 до 4 А

0,8; 1,7; 2,7; 3,6;

4,5; 5,5

FHF2

±(0,00EU+5)2)

  • 1) В контрольной точке 0,0 В контроль воспроизведения напряжения не проводить

  • 2) U - числовое значение напряжения в милливольтах

Таблица 59 - Пример отчёта при поверке воспроизведения напряжения VCC (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности воспроизведения постоянного напряжения

Диапазон тока I_u_250

02

0 Напряжение VCC, B

0.8000

0.8011

0.0029

0.0011

02

1 Напряжение VCC, B

2.1000

2.1006

0.0036

0.0006

02

2 Напряжение VCC, B

3.4000

3.4017

0.0042

0.0017

02

3 Напряжение VCC, B

4.7000

4.7022

0.0049

0.0022

02

4 Напряжение VCC, B

6.0000

6.0024

0.0055

0.0024

Диапазон тока I_4

02

0 Напряжение VCC, B

0.8000

0.8012

0.0029

0.0012

02

1 Напряжение VCC, B

2.1000

2.1006

0.0036

0.0006

02

2 Напряжение VCC, B

3.4000

3.4017

0.0042

0.0017

02

3 Напряжение VCC, B

4.7000

4.7016

0.0049

0.0016

02

4 Напряжение VCC, B

6.0000

6.0018

0.0055

0.0018

6.3.2.1.2 Определение абсолютной погрешности измерения постоянного напряжения

Определение абсолютной погрешности измерения постоянного напряжения измерителем VCC проводить аналогично п. 6.3.1.3.2, при этом выбрать пункт «Контроль измерения напряжения VCC».

Контрольные точки и пределы допускаемой абсолютной погрешности измерения постоянного напряжения указаны в таблице 58, отчёт заполняется в соответствии с таблицей 60.

Таблица 60 - Пример отчёта при поверке измерения напряжения VCC (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности измерения постоянного напряжения

Диапазон тока I_u_250

02

0 Напряжение VCC, B

0.0008

0.0013

0.0025

0.0005

02

1 Напряжение VCC, B

0.8009

0.8001

0.0029

0.0008

02

2 Напряжение VCC, B

2.1005

2.0998

0.0036

0.0008

02

3 Напряжение VCC, B

3.4017

3.4009

0.0042

0.0008

02

4 Напряжение VCC, B

4.7016

4.7008

0.0049

0.0007

02

5 Напряжение VCC, B

6.0018

6.0010

0.0055

0.0008

Диапазон тока I_4

02

0 Напряжение VCC, B

0.0008

0.0013

0.0025

0.0005

02

1 Напряжение VCC, B

0.8010

0.7996

0.0029

0.0014

02

2 Напряжение VCC, B

2.1005

2.0988

0.0036

0.0018

02

3 Напряжение VCC, B

3.4016

3.3999

0.0042

0.0017

02

4 Напряжение VCC, B

4.7022

4.7008

0.0049

0.0014

02

5 Напряжение VCC, B

6.0018

6.0003

0.0055

0.0015

  • 6.3.2.2 Определение абсолютной погрешности измерения силы постоянного тока в поддиапазоне от 0 до 2 А

Определение абсолютной погрешности измерения силы постоянного тока измерителем VCC в поддиапазоне от 0 до 2 А проводить методом сравнения с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Собрать схему подключения Тестера, представленную на рисунке 7.

На Тестер, в зависимости от модификации Тестера, установить:

  • - FHF2................плату Check-M ФРМИ4.421419.005у1-01;

  • - FHF3, FHF3M...............плату Check-Mi ФРМИ.421419.065;

  • - FHF3-512, FHF3M-512 ..переходной адаптер ФРМИ.468359.020, на который, в свою очередь, установить плату Check-Mi ФРМИ.421419.065.

К плате Check подключить образцовый мультиметр.

а)

б)

Измерительный блок Тестера FHF

в)

Рисунок 7 - Схема подключения Тестера при поверке измерения силы постоянного тока источником VCC в поддиапазоне от 0 до 2 А: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M; (в) - для Тестеров FHF3-512, FHF3M-512

ФРМИ.410179.001 МП редакция 4 ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 контроль проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

Выбрать пункт «Контроль измерения постоянного тока VCC в поддиапазоне от 0 до 2 А» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 61, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения силы постоянного тока, указанных в таблице 61, и заполняет отчёт в соответствии с таблицей 62.

Таблица 61 - Измерение силы постоянного тока в поддиапазоне от 0 до 2 A VCC: контрольные точки и допускаемые пределы

Контрольные точки

Модификация Тестера

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока

диапазон силы тока

сила постоянного тока

±4 А

0,0; 0,4; 0,9; 1,4;

1,9 А

FHF3,

FHF3M, FHF3-512, FHF3M-512

±(0,01-1+2,5) мА1)

±1 А

0,00; 0,25; 0,50;

0,75; 1,00 А

±(0,003-1+0,5) мА1)

±250 мА

0; 62; 125; 180;

250 мА

±(0,003-1+150) мкА2)

±64 мА

0; 16; 32; 48; 64 мА

±(0,0034+40) мкА2)

±16 мА

0; 4; 8; 12; 16 мА

±(0,003-1+10) мкА2)

±4 мА

0; 1; 2; 3; 4 мА

±(0,003-1+2,5) мкА2)

±1 мА

0,00; 0,25; 0,50;

0,75; 1,00 мА

±(0,0034+0,5) мкА2)

±250 мкА

0; 62; 125; 180;

250 мкА

±(0,0034+250) нА3)

±4 А

0,0; 0,4; 0,9; 1,9 А

FHF2

±(0,01-1+10) мА1)

  • 1) I - числовое значение силы тока в миллиамперах

  • 2) I - числовое значение силы тока в микроамперах

  • 3) I - числовое значение силы тока в наноамперах

Таблица 62 - Пример отчёта при поверке измерения силы тока VCC в поддиапазоне от 0 до 2 А (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности измерения силы постоянного тока измерителем VCC при силе тока от 0 до 2 А

Диапазон тока I_u_250

02

0 Ток VCC, мкА

-0.0004

0.0163

0.2500

0.0167

02

1 Ток VCC, мкА

62.4184

62.5400

0.4373

0.1216

02

2 Ток VCC, мкА

125.8990

126.0275

0.6277

0.1285

02

3 Ток VCC, мкА

181.2974

181.5246

0.7939

0.2272

02

4 Ток VCC, мкА

250.2450

250.5774

1.0007

0.3324

Диапазон тока I_m_1

02

0 Ток VCC, мкА

-0.0008

-0.0354

0.5000

0.0346

02

1 Ток VCC, мкА

250.5460

250.9114

1.2516

0.3654

02

2 Ток VCC, мкА

501.4060

502.1066

2.0042

0.7006

02

3 Ток VCC, мкА

752.2630

753.0533

2.7568

0.7903

02

4 Ток VCC, мкА

1003.0980

1004.1243

3.5093

1.0263

Диапазон тока I_m_4

02

0 Ток VCC, мА

0.0000

0.0004

0.0025

0.0004

02

1 Ток VCC, мА

1.0126

1.0146

0.0055

0.0021

02

2 Ток VCC, мА

1.8568

1.8601

0.0081

0.0033

02

3 Ток VCC, мА

2.9957

3.0002

0.0115

0.0045

02

4 Ток VCC, мА

3.9943

4.0004

0.0145

0.0061

В процессе выполнения проверки источник VCC устанавливает напряжение на нагрузке. С помощью VCC и мультиметра, включенных последовательно, измеряют установившуюся силу тока.

  • 6.3.2.3 Определение абсолютной погрешности измерения силы постоянного тока в поддиапазоне от 2 до 4 А и ограничения силы постоянного тока

Собрать схему подключения Тестера, представленную на рисунке 8.

На Тестер, в зависимости от его модификации, установить:

  • - FHF2................плату Check-M ФРМИ4.421419.005у1-01;

  • - FHF3, FHF3M...............плату Check-Mi ФРМИ.421419.065;

  • - FHF3-512, FHF3M-512 ..переходной адаптер ФРМИ.468359.020, на который, в свою очередь, установить плату Check-Mi ФРМИ.421419.065.

К плате Check подключить образцовый мультиметр.

ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 операции проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

а)

б)

в)

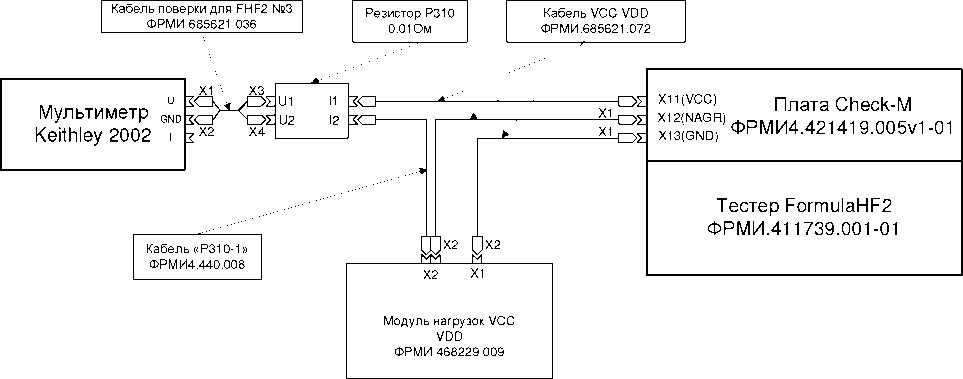

Рисунок 8 - Схема подключения Тестера при поверке ограничения силы постоянного тока и измерения силы постоянного тока источником VCC в поддиапазоне от 2 до 4 А: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M;

(в) - для Тестеров FHF3-512, FHF3M-512

6.3.2.3.1 Определение абсолютной погрешности измерения силы постоянного тока в поддиапазоне от 2 до 4 А

Определение абсолютной погрешности измерения силы постоянного тока VCC в поддиапазоне от 2 до 4 А проводить косвенным методом с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Выбрать пункт «Контроль измерения постоянного тока VCC в поддиапазоне от 2 до 4 А» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 63, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности измерения силы постоянного тока, указанных в таблице 63, и заполняет отчёт в соответствии с таблицей 64.

Таблица 63 - Измерение силы постоянного тока в поддиапазоне от 2 до 4 A VCC: контрольные точки и допускаемые пределы

Контрольные точки

Модификация Тестера

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА

диапазон силы тока, А

сила постоянного тока, А

±4

2; 3; 4

FHF3,

FHF3M, FHF3-512 FHF3M-512

±(0,01Ч+2,5)1)

±1

0,4; 0,7; 1,0

±(0,003Ч+О,5)1)

±4

2; 3; 4

FHF2

±(0,01Ч+10)1)

1) I - числовое значение силы тока в миллиамперах

Таблица 64 - Пример отчёта при поверке измерения силы постоянного тока VCC в поддиапазоне от 2 до 4 А (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение абсолютной погрешности измерения силы постоянного тока VCC в поддиапазоне от 2 до 4 А

Диапазон тока I_4

02

0 Ток VCC, A

2.0217

2.0395

0.0227

0.0179

02

1 Ток VCC, A

3.0284

3.0555

0.0328

0.0271

02

2 Ток VCC, A

4.0308

4.0694

0.0428

0.0387

В процессе выполнения проверки источник VCC устанавливает напряжение на нагрузке. С помощью VCC измеряется установившаяся сила тока. Мультиметр измеряет напряжение на прецизионном шунте. Показания мультиметра по закону Ома пересчитываются в силу тока.

6.3.2.3.2 Определение абсолютной погрешности ограничения силы постоянного тока

Определение абсолютной погрешности ограничения силы постоянного тока источником VCC проводить косвенным методом с использованием образцового измерительного прибора (мультиметра цифрового 2002).

Выбрать пункт «Контроль ограничения постоянного тока VCC» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 65, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой абсолютной погрешности ограничения

ФРМИ.410179.001 МП редакция 4 силы постоянного тока, указанных в таблице 65, и заполняет отчёт в соответствии с таблицей 66.

Таблица 65 - Ограничение силы постоянного тока VCC: контрольные точки и допускаемые пределы

Контрольные точки

Модификация Тестера

Пределы допускаемой абсолютной погрешности ограничения силы постоянного тока, мА

диапазон силы тока, А

сила постоянного тока, A

от +0,4 до +4

0,4; 0,9; 1,9; 4,0

FHF3

FHF3M FHF3-512 FHF3M-512

±(0,015Ч+15

от +0,4 до +1

0,4; 0,7; 1,0

±4от +0,4 до +4

0,4; 0,9; 1,9; 4,0

FHF2

1) I - числовое значение силы тока в миллиамперах

Таблица 66 - Пример отчёта при поверке ограничения силы тока VCC (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

05

Определение абсолютной погрешности ограничения силы постоянного тока VCC

Диапазон тока I_4

05

0 Ток VCC, A

0.4000

0.3966

0.0210

0.0034

05

1 Ток VCC, A

0.9000

0.8948

0.0285

0.0052

05

2 Ток VCC, A

1.9000

1.8844

0.0435

0.0156

05

3 Ток VCC, A

4.0000

3.9873

0.0750

0.0127

Диапазон тока I_1

05

0 Ток VCC, A

0.4000

0.3979

0.0210

0.0021

05

1 Ток VCC, A

0.7000

0.6922

0.0255

0.0078

05

2 Ток VCC, A

1.0000

0.9934

0.0300

0.0066

В процессе выполнения операции источник VCC устанавливает напряжение 5,5 В на нагрузке. Для каждой контрольной точки устанавливается диапазон силы тока и ограничение силы тока источника VCC. Мультиметр измеряет напряжение на прецизионном шунте. Показания мультиметра по закону Ома пересчитываются в силу тока.

6.3.3 Высоковольтный канал («33-й канал»)

При получении положительного результата описанных ниже операций считать также выполненным требование в части допустимых пределов задания силы тока нагрузки высоковольтного канала.

  • 6.3.3.1 Определение крутизны фронта и спада и абсолютной погрешности задания положения фронта/спада импульса

Определение крутизны фронта и спада импульса, абсолютной погрешности задания положения фронта/спада импульса высоковольтного канала («33-го канала») проводить методом прямых измерений с использованием образцового измерительного прибора (цифрового осциллографа LeCroy).

ВНИМАНИЕ: для Тестеров FHF2 операцию не выполнять.

Собрать схему подключения Тестера, представленную на рисунке 9.

На Тестер, в зависимости от его модификации, установить:

  • - FHF2................плату Connector ФРМИ.488363.003-01;

  • - FHF3, FHF3M...............плату Connector ФРМИ.488363.009;

  • - FHF3-512, FHF3M-512 ..переходной адаптер ФРМИ.468359.020, на который, в свою очередь, установить плату Connector ФРМИ.488363.009.

К плате Connector ФРМИ.488363.009 подключить образцовый мультиметр.

ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 операции проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

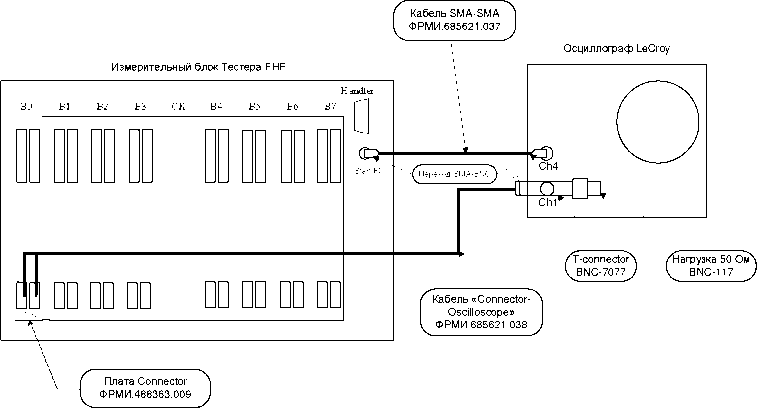

а)

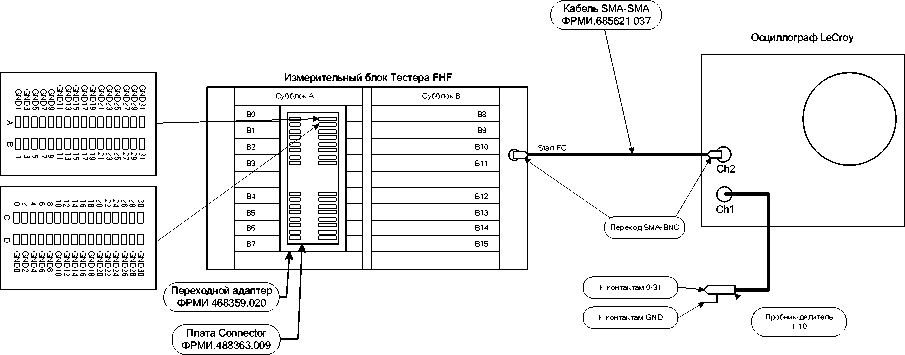

б)

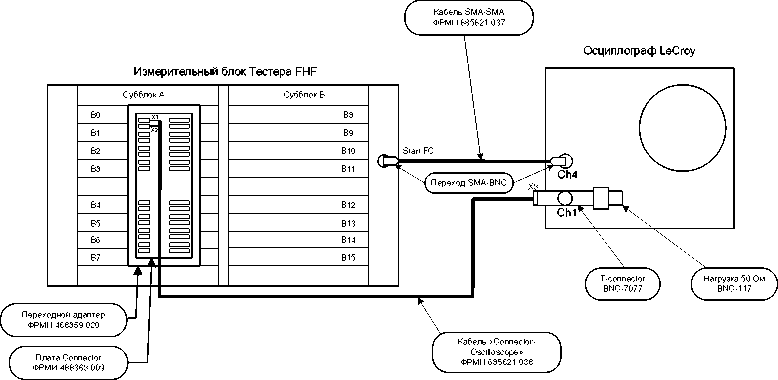

Рисунок 9 - Схема подключения Тестера при поверке высоковольтных каналов: (а) -для Тестеров FHF3, FHF3M; (б) - для Тестеров FHF3-512, FHF3M-512

Выбрать пункт «Контроль параметров высоковольтных каналов» и запустить программный модуль на выполнение.

Следуя указаниям программного модуля, выполнять проверку для каждого посадочного места B0: B7 (для Тестеров FHF3, FHF3M) или B0:B15 (дЛЯ Тестеров FHF3-512, FHF3M-512).

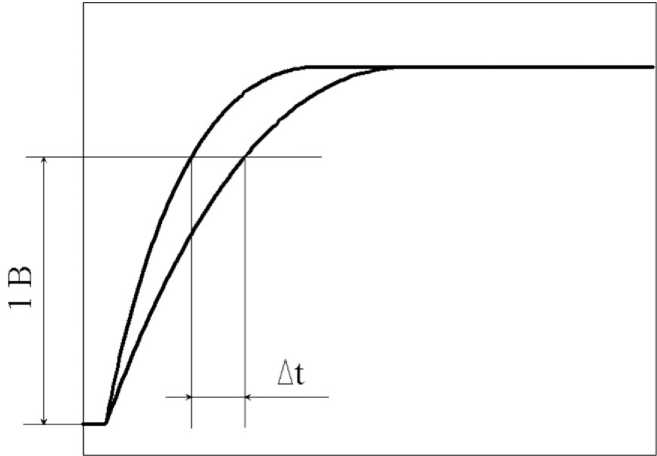

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 67, рассчитывает результаты (ГОДЕН/БРАК) исходя из допустимых пределов крутизны фронта и спада импульса и пределы допускаемой абсолютной погрешности задания положения фронта/спада, указанных в таблице 67, и заполняет отчёт в соответствии с таблицей 68.

Таблица 67 - Параметры высоковольтных каналов: контрольные точки и допускаемые пределы

Контрольные точки

Допустимые пределы крутизны фронта и спада импульса, В/мс

Пределы допускаемой абсолютной погрешности задания положения фронта/спада, мкс

Напряжение низкого уровня, В

Напряжение высокого уровня, В

Сопротивление нагрузки

-2

3

50 Ом

70±7

±5

0

5

50 Ом

0

10

10 МОм

0

15

10 МОм

Таблица 68 - Пример отчёта при поверке параметров импульсов высоковольтных каналов (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

10.1 Контроль парамотров 33-го канала

Положение фронта импульса T1 Дмкс]

0.0000

2.6532

5.0000

2.6532

Крутизна фронта Sn ДВ/мс]

70.0000

64.4012

7.0000

5.5988

Крутизна спада Sm ДВ/мс]

70.0000

63.7596

7.0000

6.2404

DRL = -2B, DRH = 3B

Крутизна фронта Sn ДВ/мс]

70.0000

66.2978

7.0000

3.7022

Крутизна спада Sm ДВ/мс]

70.0000

65.8118

7.0000

4.1882

DRL = 0B, DRH = 5B

Крутизна фронта Sn ДВ/мс]

70.0000

65.8868

7.0000

4.1132

Крутизна спада Sm ДВ/мс]

70.0000

65.3716

7.0000

4.6284

DRL = 0B, DRH = 10B

Крутизна фронта Sn ДВ/мс]

70.0000

63.5932

7.0000

6.4068

Крутизна спада Sm ДВ/мс]

70.0000

63.6581

7.0000

6.3419

DRL = 0B, DRH = 15B

Крутизна фронта Sn ДВ/мс]

70.0000

65.8024

7.0000

4.1976

Крутизна спада Sm ДВ/мс]

70.0000

65.6937

7.0000

4.3063

В процессе выполнения операции источник VDD переводится в режим высоковольтного канала и формирует импульс высокого напряжения. Осциллограф измеряет необходимые параметры осциллограммы и передает данные программному модулю. Анализируя данные, программный модуль определяет положение и крутизну фронта импульса, положение и крутизну спада импульса.

  • 6.3.3.2 Определение длительности фронта и спада импульса

Определение длительности фронта и спада импульса проводить методом прямых измерений с использованием образцового измерительного прибора (цифрового осциллографа LeCroy).

ВНИМАНИЕ: для Тестеров FHF3, FHF3M, FHF3-512, FHF3M-512 операцию не выполнять.

Собрать схему подключения Тестера, представленную на рисунке 10.

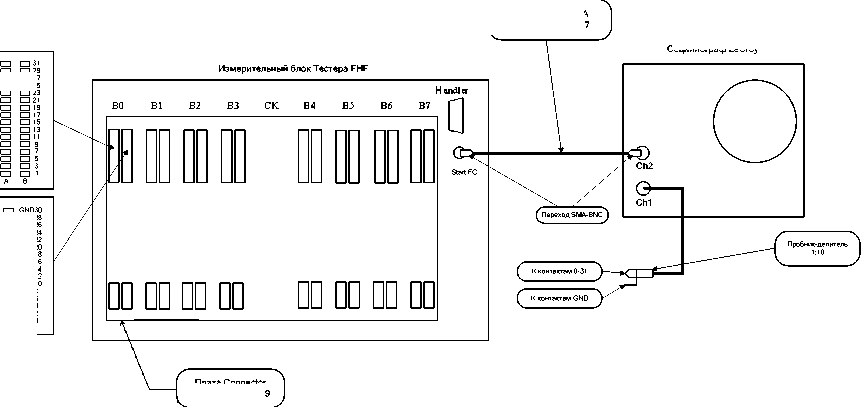

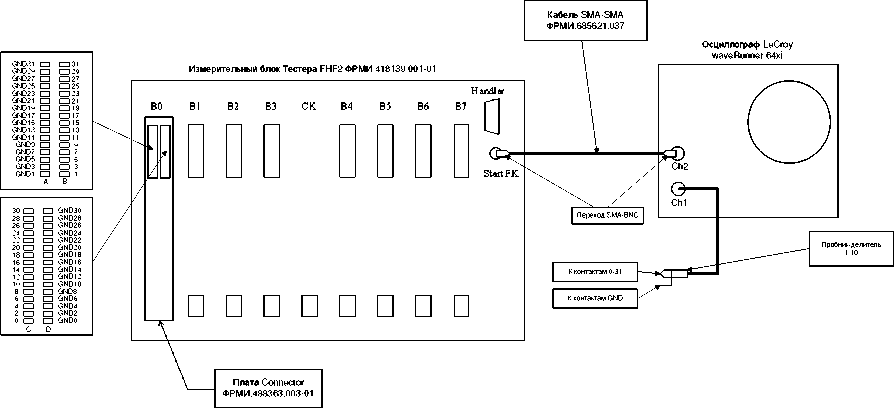

Рисунок 10 - Схема подключения Тестера FHF2 при поверке высоковольтных каналов

Выбрать пункт «Контроль 33-го канала» и запустить программный модуль на выполнение.

Следуя указаниям программного модуля, выполнять проверку для каждого посадочного места Тестера от B0 до B7.

Рисунок 11 - Вид осциллограммы при проведении проверки режима «33-й канал»

Программный модуль рассчитывает результаты (ГОДЕН/БРАК) исходя из допускаемых пределов длительности фронта tф, спада tc импульса, указанных в таблице 69, и заполняет отчёт согласно таблице 70.

Таблица 69 - Высоковольтный канал, допускаемые значения определяемых параметров

Параметр

Допускаемое значение

Uo

От 4,5 до 5,5 В

Т1

От 0 до 200 мкс

Т2

От 1,8 до 2,2 мс

Т3

От 3,6 до 4,4 мс

Т4

От 2,7 до 3,3 мс

t<D

1 мс, не более

tc

1 мс, не более

Таблица 70 — Пример отчёта при проверке длительности фронта и спада импульса высоковольтных каналов (фрагмент)

№ Пл.

(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

0

9.1 Поверка режима 33-ий канал

Амплитуда U0 [В]

5,0000

4,9874

0,5000

0,0126

Положение фронта 1-го импульса T1 [мкс]

100,0000

36,7808

100,0000

63,2192

Длительность 1-го импульса T2 [мс]

1,9961

1,9953

0,2000

0,0008

Длительность фронта ТП [мс], не более

0,0568

1,0000

0,9432

Длительность мроза Тм [мс], не более

0,0572

1,0000

0,9428

Длительность паузы Т3 [мс]

3,9922

3,9926

0,4000

0,0004

Длительность 2-го импульса Т4 [мс]

2,9942

2,9928

0,3000

0,0014

В процессе выполнения операции источник VDD переключается в режим «33-й канал» и формирует последовательность импульсов, указанную на рисунке 11.

Осциллограф последовательно измеряет указанные на рисунке 11 параметры осциллограммы и по запросу передает данные программному модулю.

6.3.4 Определение относительной погрешности воспроизведения частоты ФК

Определение относительной погрешности воспроизведения частоты ФК проводить методом прямых измерений с использованием эталонного прибора (частотомера CNT-90).

Собрать схему включения Тестера, как представлено на рисунке 12.

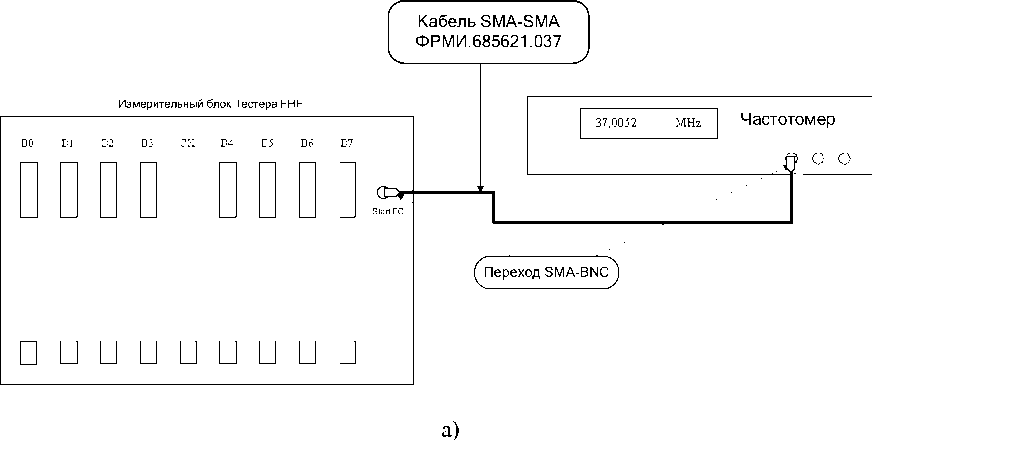

Кабель SMA-SMA

ФРМИ.685621.037

Измерительный блок Тестера FHF

Субблок А

Субблок В

B0

B8

B1

B9

B2

B10

B3

B11

B4

B12

B5

B13

B6

B14

B7

B15

Start FC

Переход SMA-BNC

б)

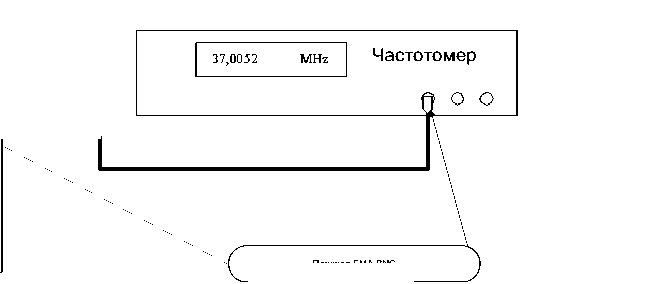

Рисунок 12 - Схема подключения Тестера при поверке частоты ФК: (а) - для Тестеров FHF2, FHF3, FHF3M; (б) - для Тестеров FHF3-512, FHF3M-512

Выбрать пункт «Контроль ОЧФК» и запустить программный модуль на исполнение.

Программный модуль выполняет необходимые измерения в контрольных точках, указанных в таблице 71, рассчитывает результаты (ГОДЕН/БРАК) исходя из пределов допускаемой относительной погрешности воспроизведения частоты ФК, указанных в таблице 71, и заполняет отчёт в соответствии с таблицей 72.

Таблица 71 - Частота ФК: контрольные точки и допускаемые пределы

Контрольные точки

Модификация Тестера

Пределы допускаемой относительной погрешности воспроизведения частоты ФК, %

режим

частота ФК, МГц

Стандартный режим

31,25; 39;

FHF3;FHF3M; FHF3-

±1

«100 МГц»1)

47; 54; 62,5

512; FHF3M-512

Режим повышенной

50; 62,5; 75;

частоты «200 МГц»2)

87,5;100

Стандартный режим

25; 33; 42;

FHF2

«100 МГц»1)

50

  • 1) Частота ОЧФК от 62,5 до 125,0 МГц

  • 2) Частота ОЧФК от 100 до 200 МГц

Таблица 72 - Пример отчёта при поверке частоты ФК (фрагмент)

Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск,%

Отклонение,"/)

Результат

CROSS

Определение     относительной     погрешности

воспроизведения частоты ФК

11.1 Контроль ОЧФК, рожим 100 МГц

31.2500

31,3060

1

0,179

11.1 Контроль ОЧФК, рожим 100 МГц

39,0000

39,0846

1

0,217

11.1 Контроль ОЧФК, рожим 100 МГц

47,0000

47,0263

1

0,056

11.1 Контроль ОЧФК, рожим 100 МГц

54,0000

53,9559

1

0,082

11.1 Контроль ОЧФК, рожим 100 МГц

62,5000

62,4857

1

0,023

11.1 Контроль ОЧФК, рожим 200 МГц

50,0000

50,1120

1

0,224

11.1 Контроль ОЧФК, рожим 200 МГц

62,5000

62,4857

1

0,023

11.1 Контроль ОЧФК, рожим 200 МГц

75,0000

74,8800

1

0,160

11.1 Контроль ОЧФК, рожим 200 МГц

87,5000

87,3095

1

0,218

11.1 Контроль ОЧФК, рожим 200 МГц

100,0000

99,9771

1

0,023

В процессе выполнения операции для каждой контрольной точки задаётся режим и частота ФК. На разъёме Тестера «Start_FC» формируется сигнал с частотой в два раза меньшей, чем опорная частота ФК (ОЧФК). Далее производятся измерения частоты указанного сигнала частотомером CNT-90 и передача данных программному модулю.

ПРИМЕЧАНИЕ: частота ОЧФК задаётся автоматически, соотносится с частотой ФК кратным образом и, соответственно, имеет одинаковую с ней относительную погрешность.

6.3.5 Временные параметры
  • 6.3.5.1 Определение абсолютной погрешности времени формирования меток Т1 и Т2 (IEPA) и абсолютной погрешности времени формирования меток Т3 и Т4 (OEPA)

Определение точности положения входных перепадов (абсолютной погрешности времени формирования меток Т1 и Т2) (IEPA) и точности положения выходных перепадов (абсолютной погрешности времени формирования меток Т3 и Т4) (OEPA) сигналов на каналах Тестера проводить методом прямых измерений с использованием образцового измерительного прибора (цифрового осциллографа LeCroy).

Собрать схему подключения Тестера, представленную на рисунке 13.

На Тестер, в зависимости от его модификации, установить:

- FHF2, FHF3, FHF3M модуль фазировки ФРМИ.421419.021;

- FHF3-512, FHF3M-512 ..переходной адаптер ФРМИ.468359.020, на который, в свою очередь, установить модуль фазировки ФРМИ.421419.021.

К модулю фазировки подключить образцовый осциллограф.

ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 операции выполнять в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

а)

б)

Осциллограф LeCroy

в)

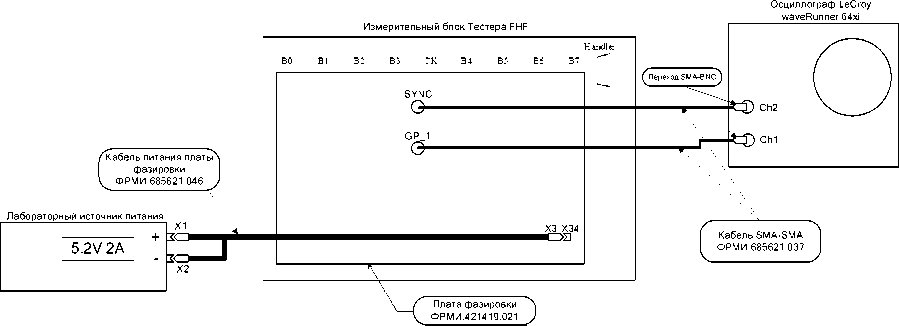

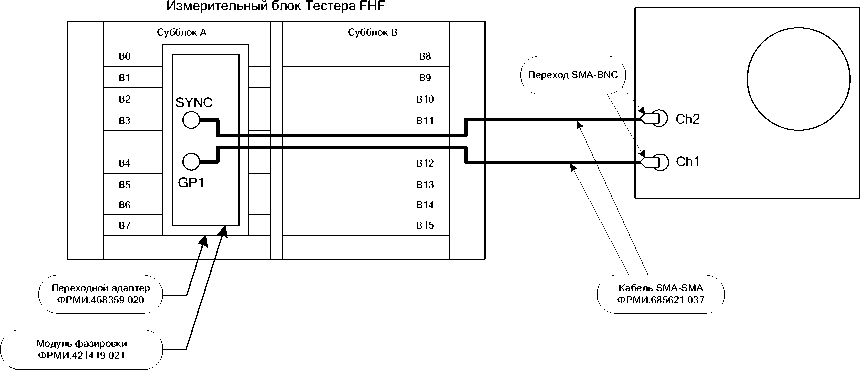

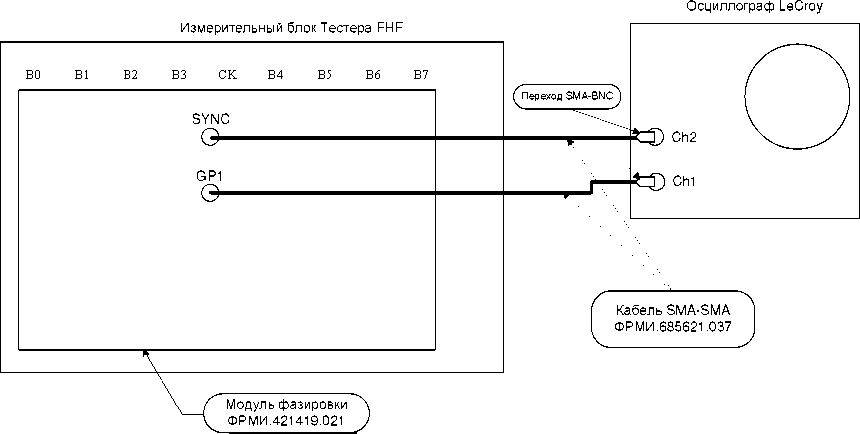

Рисунок 13 - Схема подключения Тестера при поверке IEPA, OEPA: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M; (в) - для Тестеров FHF3-512, FHF3M-512

Для выполнения операции для Тестеров:

  • - FHF2................в меню программного модуля «Проверка динамики» выбрать

следующие пункты:

о Проверка задания фронта (спада) на частоте ФК 100 МГц;

о Проверка задания фронта (спада) на частоте ФК 8,33 МГц;

о Проверка задания фронта (спада) на частоте ФК 1 МГц;

о Проверка контроля фронта (спада);

  • - FHF3, FHF3M, FHF3-512, FHF3M-512 .... в меню программного модуля «Контроль IEPA, OEPA» выбрать следующие пункты:

о Контроль формирования фронта (спада) на частоте ФК 200 МГц в режиме «200 МГц»;

о Контроль формирования фронта (спада) на частоте ФК 133 МГц в режиме «200 МГц»;

о Контроль формирования фронта (спада) на частоте ФК 100 МГц в режиме «100 МГц»;

о Контроль формирования фронта (спада) на частоте ФК 8,33 МГц в режиме «100 МГц»;

о Контроль формирования фронта (спада) на частоте ФК 1 МГц в режиме «100 МГц»;

о Контроль измерения фронта (спада) на частоте ФК 200 МГц в режиме

«200 МГц»;

о Контроль измерения фронта (спада) на частоте ФК 133 МГц в режиме «200 МГц»;

о Контроль измерения фронта (спада) на частоте ФК 100 МГц в режиме «100 МГц»;

о Контроль измерения фронта (спада) на частоте ФК 8,33 МГц в режиме

«100 МГц»;

о Контроль измерения фронта (спада) на частоте ФК 1 МГц в режиме

«100 МГц».

Запустить программный модуль на выполнение.

Программный модуль выполняет необходимые измерения в контрольных точках в соответствии с таблицами 73 и 74, рассчитывает результаты (ГОДЕН/БРАК) исходя из допускаемых пределов точности положения входных перепадов (абсолютной погрешности формирования меток Т1 и Т2) (IEPA) и точности положения выходных перепадов (абсолютной погрешности формирования меток Т3 и Т4) (OEPA), указанных в таблице 75, и заполняет отчёт в соответствии с таблицей 76.

Абсолютная погрешность формирования входного и контроля выходного сигнала определяется как максимальная разность положения перепадов формируемых (метки Т1 и Т2) и контролируемых (метки Т3 и Т4) сигналов по всем каналам и во всех контрольных точках в соответствии с таблицами 73 и 74.

Контрольные точки временных параметров

Модификация Тестера

длительность периода ФК (вектора), нс

положение переднего перепада импульса, нс

положение заднего перепада импульса, нс

набор статических параметров в соответствии с таблицей 74

5

0,00

2,50

1

FHF3,

FHF3M, FHF3-512, FHF3M-512

1,25

3,75

2,50

5,00

2,50

2,50

2

-

-

34

7,52

0,00

3,76

1

FHF3,

FHF3M, FHF3-512, FHF3M-512

1,88

5,64

3,76

7,52

3,76

3,76

2

-

-

3

10

0,0

5,0

1

все

модификации

2,5

7,5

5,0

10,0

5,0

5,0

2

-

-

3

120

0

10

1

все

модификации

50

70

110

120

30

30

2

3

FHF3,

FHF3M, FHF3-512, FHF3M-512

1000

0

250

1

все

модификации

250

500

500

750

750

1000

2

3

FHF3,

FHF3M, FHF3-512, FHF3M-512

Контрольные точки статических параметров

№ набора параметров

стиль канала

тело цикла ТП

низкий уровень, В

высокий уровень, В

1

R0

1000

0

5

0

3

1

2

R1

0111

0

5

0

3

1

2

NRZ

1000

0

5

0

3

1

2

DNRZ

1000

0

5

1110

1000

0

3

1110

3

Detect

HHHH

0

6

0

5

0

3

1

2

Таблица 75 - IEPA, OEPA: допускаемые пределы

Модификации Тестера

Допускаемые пределы

абсолютной погрешности времени формирования IEPA, пс

абсолютной погрешности времени формирования OEPA, пс

FHF3,

FHF3M,

FHF3-512

FHF3M-512

±200 для метки T1

±150 для положительного перепада напряжения (метки Т3, Т4)

±250 для метки Т2

±250 для отрицательного перепада напряжения (метки Т3, Т4)

FHF2

±250

±250

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

Определение абсолютной погрешности времени формирования меток T1 и T2 (IEPA) и абсолютной погрешности времени формирования меток T3 и T4 (OEPA)

02,03,04,05

Контроль формирования фронта (мроза) на чамтото ФК 1 МГц в рожимо «100 МГ ц»

Период 1000, T1 0, T2 250, Дне]

Режим R0, DRH 5, DRL 0, [B]

Tfmax - Tfmin, ns

0.0000

0.3086

0.4000

0.3086

Tcmax - Tcmin, ns

0.0000

0.2969

0.5000

0.2969

Режим R0, DRH 3, DRL 0, [B]

Tfmax - Tfmin, ns

0.0000

0.2962

0.4000

0.2962

Tcmax - Tcmin, ns

0.0000

0.3190

0.5000

0.3190

Режим R0, DRH 2, DRL 1, [B]

Tfmax - Tfmin, ns

0.0000

0.3041

0.4000

0.3041

Tcmax - Tcmin, ns

0.0000

0.3006

0.5000

0.3006

Режим R1, DRH 5, DRL 0, [B]

Tfmax - Tfmin, ns

0.0000

0.2804

0.4000

0.2804

Tcmax - Tcmin, ns

0.0000

0.2723

0.5000

0.2723

Режим R1, DRH 3, DRL 0, [B]

Tfmax - Tfmin, ns

0.0000

0.3448

0.4000

0.3448

Tcmax - Tcmin, ns

0.0000

0.3324

0.5000

0.3324

Режим R1, DRH 2, DRL 1, [B]

Tfmax - Tfmin, ns

0.0000

0.3084

0.4000

0.3084

Tcmax - Tcmin, ns

0.0000

0.3055

0.5000

0.3055

Рожим NRr, DRH 5, DRL 0, [B]

Tfmax - Tfmin, ns

0.0000

0.2934

0.4000

0.2934

Tcmax - Tcmin, ns

0.0000

0.3104

0.5000

0.3104

Рожим NRr, DRH 3, DRL 0, [B]

Tfmax - Tfmin, ns

0.0000

0.3057

0.4000

0.3057

Tcmax - Tcmin, ns

0.0000

0.3255

0.5000

0.3255

Рожим NRr, DRH 2, DRL 1, [B]

Tfmax - Tfmin, ns

0.0000

0.3136

0.4000

0.3136

Tcmax - Tcmin, ns

0.0000

0.2983

0.5000

0.2983

В процессе выполнения операции на осциллограф поочередно выводятся сигналы каждого канала Тестера и измеряются положения фронтов в каждой контрольной точке. Если выбран пункт «Проверка контроля фронта (спада)», сигнал «Start_FC» подается на компараторы каждого канала поочередно, и также измеряются положения фронтов при помощи компараторов Тестера.

Определение дискретности задания времён не выполнять - этот параметр гарантируется конструкцией и квалификационными испытаниями.

При получении положительного результата также считать выполненными требования по:

- для Тестеров FHF2, FHF3, FHF3M, FHF3-512, FHF3M-512:

о нижней и верхней границам диапазона частоты ФК Тестера;

о формированию задаваемых воздействий в импульсных и потенциальных режимах;

о возможности установки меток Т1^Т4 внутри вектора;

  • - для Тестера FHF2:

о по минимальной длительности импульса.

  • 6.3.5.2 Определение абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4 (IOTA) и абсолютной погрешности времени формирования меток Т1-Т4 (OTA)

Определение точности положения входных перепадов относительно выходных перепадов (абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4) (IOTA) и общей точности формирования моментов времени (абсолютной погрешности времени формирования меток Т1-Т4) (OTA) проводить методом прямых измерений.

ВНИМАНИЕ: для Тестеров FHF2 операции, описанные в данном разделе, не выполнять.

Собрать схему подключения Тестера, как показано на рисунке 14.

На Тестер, в зависимости от его модификации, установить:

  • - FHF3, FHF3M................плату проверки сведения драйвер-компаратор

ФРМИ.421419.040;

  • - FHF3-512, FHF3M-512 ..плату проверки сведения драйвер-компаратор 512

ФРМИ.421419.091.

Рисунок 14 - Схема подключения Тестера при поверке IOTA и OTA: (а) - для Тестеров FHF3, FHF3M; (б) - для Тестеров FHF3-512, FHF3M-512

Последовательно выбрать пункты «Контроль IOTA», «Контроль OTA» и запустить программный модуль на выполнение.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицами 77 и 78, рассчитывает результаты (ГОДЕН/БРАК) исходя из допускаемых пределов точности положения входных перепадов (метки Т1 и Т2) относительно выходных перепадов (метки Т3 и Т4) IOTA и общей точности формирования моментов (метки Т1 - Т4) времени ОТА, указанных в таблице 79, и заполняет отчёт в соответствии с таблицей 80.

Контрольные точки временных параметров

период ФК

положение переднего фронта импульса (метка T1)

положение заднего фронта импульса (метка Т2)

режим принимающего канала

тип задающего канала

тип принимающего канала

набор параметров в соответствии с таблицей 78

5 нс

0,00 нс

2,50 нс

OFF

Output

Input Z

1

Input T

2

1,25 нс

3,75 нс

OFF

Output

Input Z

1

Input T

2

2,50 нс

5,00 нс

OFF

Output

Input Z

1

Input T

2

2,50 нс

2,50 нс

DNRZ

Bidir Z

Bidir Z

3

Bidir T

Bidir T

4

7,52 нс

0,00 нс

3,76 нс

OFF

Output

Input Z

1

Input T

2

1,88 нс

5,64 нс

OFF

Output

Input Z

1

Input T

2

3,76 нс

7,52 нс

OFF

Output

Input Z

1

Input T

2

3,76 нс

3,76 нс

DNRZ

Bidir Z

Bidir Z

3

Bidir T

Bidir T

4

10 нс

0,0 нс

5,0 нс

OFF

Output

Input Z

1

Input T

2

2,5 нс

7,5 нс

OFF

Output

Input Z

1

Input T

2

5,0 нс

10,0 нс

OFF

Output

Input Z

1

Input T

2

5,0 нс

5,0 нс

DNRZ

Bidir Z

Bidir Z

3

Bidir T

Bidir T

4

120 нс

0 мкс

60 нс

OFF

Output

Input Z

1

Input T

2

30 нс

90 нс

OFF

Output

Input Z

1

Input T

2

60 нс

120 нс

OFF

Output

Input Z

1

Input T

2

60 нс

60 нс

DNRZ

Bidir Z

Bidir Z

3

Bidir T

Bidir T

4

1 мкс

0,00 мкс

0,50 мкс

OFF

Output

Input Z

1

Input T

2

0,25 мкс

0,75 мкс

OFF

Output

Input Z

1

Input T

2

0,50 мкс

1,00 мкс

OFF

Output

Input Z

1

Input T

2

0,50 мкс

0,50 мкс

DNRZ

Bidir Z

Bidir Z

3

Bidir T

Bidir T

4

№ набора параметров

контрольные точки статических параметров

стиль задающего канала

тело цикла ТП задающего канала

тело цикла ТП принимающего канала

напряжение низкого уровня передающего канала, В

напряжение высокого уровня передающего канала, В

напряжение среднего уровня принимающего и передающего каналов, В

напряжение контроля,В

1

R0

1000

HHHH

-1,0

7,0

3,0

3,0

0,0

5,0

2,5

2,5

0,0

3,0

1,5

1,5

1,0

2,0

1,5

1,5

R1

0111

LLLL

-1,0

7,0

3,0

3,0

0,0

5,0

2,5

2,5

0,0

3,0

1,5

1,5

1,0

2,0

1,5

1,5

NRZ

1000

HHHH

-1,0

7,0

3,0

3,0

0,0

5,0

2,5

2,5

0,0

3,0

1,5

1,5

1,0

2,0

1,5

1,5

2

R0

1000

HHHH

-1,5

4,5

1,5

1,5

0,5

2,5

1,5

1,5

R1

0111

LLLL

-1,5

4,5

1,5

1,5

0,5

2,5

1,5

1,5

NRZ

1000

HHHH

-1,5

4,5

1,5

1,5

0,5

2,5

1,5

1,5

3

DNRZ

10XHL

HLX10

-1,0

7,0

3,0

3,0

0,0

5,0

2,5

2,5

0,0

3,0

1,5

1,5

1,0

2,0

1,5

1,5

4

DNRZ

10XHL

HLX10

-1,5

4,5

1,5

1,5

0,5

2,5

1,5

1,5

Таблица 79 - IOTA и OTA: допускаемые пределы

Допускаемые пределы

абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4 (IOTA), пс

абсолютной погрешности времени формирования меток Т1-Т4 (ОТА), пс

±200 при 18<T1)< 22

±700 при 18<T1)< 22

1) T - числовое значение температуры окружающего воздуха в градусах Цельсия

02,03,04, 05

Определение абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4 (IOTA)

Частота 199.9543 МГ ц

Максимальная задержка

0.000

0.474

0.700

0.474

0

3

0

3

IOTA

0.000

0.119

0.200

0.119

0

0

0

0

Частота 133.1345 МГц

Максимальная задержка

0.000

0.519

0.700

0.519

0

4

0

4

IOTA

0.000

0.108

0.200

0.108

0

4

0

4

Частота 99.7579 МГ ц

Максимальная задержка

0.000

0.505

0.700

0.505

0

4

0

4

IOTA

0.000

0.103

0.200

0.103

0

1

0

1

Частота 8.3166 МГц

Максимальная задержка

0.000

0.402

0.700

0.402

0

5

0

5

IOTA

0.000

0.095

0.200

0.095

0

0

0

0

Частота 0.9990 МГ ц

Максимальная задержка

0.000

0.382

0.700

0.382

0

0

0

0

IOTA

0.000

0.095

0.200

0.095

0

8

0

8

02,03,04,

Определение абсолютной погрешности времени формирования меток Т1-Т4 (OTA)

05

Частота=200.00МГц, IEPA=0.2009, OEPA=0.0948, IOTA=0.1190, Jitter= 0.08

OTA

0.000

0.494

0.700

0.494

0

6

0

6

Частота=132.98МГц, IEPA=0.1775, OEPA=0.0846, IOTA=0.1084, JTttor= 0.07

OTA

0.000

0.440

0.700

0.440

0

6

0

6

Частота=100.00МГц, IEPA=0.2170, OEPA=0.1282, IOTA=0.1031, Jitter= 0.08

OTA

0.000

0.528

0.700

0.528

0

2

0

2

Частота= 8.33МГц, IEPA=0.1725, OEPA=0.0966, IOTA=0.0950, JTttor= 0.11

OTA

0.000

0.474

0.700

0.474

0

1

0

1

Частота= 1.00МГц, IEPA=0.2374, OEPA=0.1174, IOTA=0.0958, JTttor= 0.10

OTA

0.000

0.550

0.700

0.550

0

6

0

6

Общая OTA

0.000

0.550

0.700

0.550

0

6

0

6

В процессе выполнения операций каждый n-й драйвер (n - номер канала Тестера) Тестера формирует тестовую последовательность. Компараторы канала n+2 устанавливаются в режим DotOMt и через плату проверки сведения драйвер-компаратор подключаются к драйверу и определяют положение фронта (спада) формируемых импульсов. Определение IOTA производится с учётом измеренных значений при проверке формирования входного и контроля выходного перепадов сигналов на каналах Тестера, то есть отклонений положения формируемых (метки Т1 и Т2) и контролируемых (метки Т3 и Т4) перепадов от средневзвешенных значений по всем проверяемым каналам в соответствии с контрольными точками, представленными в таблицах 73 и 74.

Абсолютная погрешность времени формирования меток Т1 - Т4 (OTA) определяется как сумма абсолютных погрешностей времени формирования меток Т1 и T2(IEPA), времени формирования меток Т3 и Т4 (OEPA), времени формирования меток Т1 и Т2 относительно меток Т3 и Т4 (IOTA).

  • 6.3.5.3 Определение абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4 (IOTA) и абсолютной погрешности времени формирования меток Т1-Т4 (OTA) совместно с переходным адаптером

Определение точности положения входных перепадов относительно выходных перепадов (абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4) (IOTA) и общей точности формирования моментов времени (абсолютной погрешности времени формирования меток Т1 - Т4) (OTA) при использовании Тестера совместно с переходным адаптером проводить аналогично п. 6.3.5.2, в контрольных точках в соответствии с таблицами 77 и 78 и допускаемыми пределами, указанными в таблице 79.

ВНИМАНИЕ: данные операции для Тестеров FHF2, FHF3, FHF3M не выполнять.

Собрать схему измерения, представленную на рисунке 15.

На Тестер установить переходной адаптер ФРМИ.468359.020, на который в свою очередь установить плату проверки сведения драйвер-компаратор ФРМИ.421419.040, как показано на рисунке 15 б);

Выбрать пункты «Контроль IOTA совместно с переходным адаптером «FHF3MX-FHF3», «Контроль OTA совместно с переходным адаптером «FHF3MX-FHF3»;

Запустить программный модуль на выполнение.

ПРИМЕЧАНИЕ: операции проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

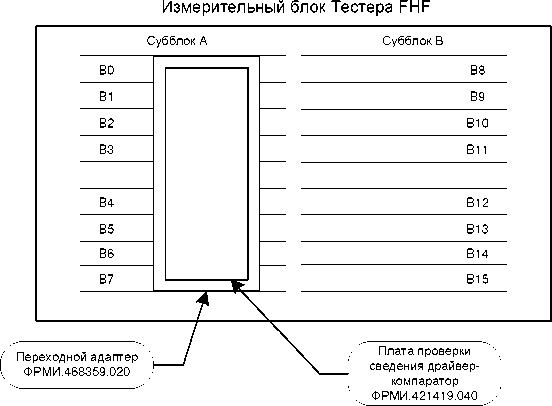

Рисунок 15 - Схема подключения Тестера при поверке IOTA OTA совместно с переходным адаптером

  • 6.3.5.4 Определение абсолютной погрешности времени формирования меток Т1 и Т2 относительно меток Т3 и Т4 (IOTA) и абсолютной погрешности времени формирования меток Т1-Т4 (OTA) совместно с универсальным адаптером

Определение точности положения входных перепадов относительно выходных перепадов (абсолютной погрешности времени формирования меток Т1 и Т2 относительно

ФРМИ.410179.001 МП редакция 4 меток Т3 и Т4) (IOTA) и общей точности формирования моментов времени (абсолютной погрешности времени формирования меток Т1 - Т4) (OTA) при использовании Тестера совместно с универсальным адаптером проводить аналогично п. 6.3.5.2, в контрольных точках в соответствии с таблицами 77 и 78 и допускаемыми пределами, указанными в таблице 79.

ВНИМАНИЕ: для Тестеров FHF2 данные операции не выполнять.

Собрать схему измерения согласно рисунку 16, при этом для Тестера:

  • - FHF3, FHF3M:

о на Тестер установить универсальный адаптер ФРМИ.468359.010, на который в свою очередь установить плату проверки сведения драйвер-компаратор ФРМИ.421419.046, как показано на рисунке 15 a);

о выбрать пункт « Проверка IOTA совместно с УАП»;

  • - FHF3-512, FHF3M-512:

о на Тестер установить переходной адаптер ФРМИ.468359.020, на который в свою очередь установить адаптер универсальный ФРМИ.468359.010. Далее к универсальному адаптеру подключить плату поверки сведения драйвер-компаратор УАП ФРМИ.421419.046, как показано на рисунке 15 б);

о выбрать пункты «Контроль IOTA совместно с универсальным адаптером», «Контроль OTA совместно с универсальным адаптером»;

Запустить программный модуль на выполнение.

ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FH3M-512 операции проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

а)

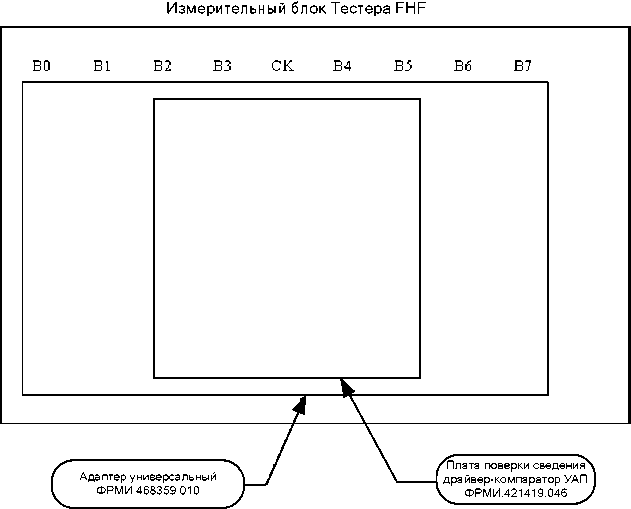

Рисунок 16 - Схема подключения Тестера при поверке IOTA OTA совместно с универсальным адаптером: (а) - для Тестеров FHF3, FHF3M; (б) - для Тестеров FHF3-512, FHF3M-512

6.3.6 Определение входной ёмкости

Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

Вид А

( Кабель SMA-SMA

I ФРМИ.685621.037

GND 31

GND 29

GND

27

GND 25

GND 23

GND 21

GND 19

GND

17

GND

15

GND 13

GND 11

GND 9

GND 7

GND 5

GND 3

GND 1

О О о о о о о о о о о о о о о о о о о о о о о о о о о о о о о о

OGND

О 30 о GND

О 28

О GND

О 26

О GND

О 24 О GND

О 22 О GND

О 20

О GND

О 18 OGND

О 16

OGND О 14 OGND

О 12 OGND

О 10

OGND

О 8

OGND

О 6

OGND О 4

OGND О 2 OGND

О 0

Вид А

GND

о

OGND

31

о

О 30

GND

о

|__|GND

29

о

ZZ 28

GND

1__________________________1

1___IGND

27

о

1____I 26

GND

о

|___|GND

25

о

1____I 24

GND

о

1___IGND

23

о

1____I 22

GND

о

1___IGND

21

о

1____I 20

GND

о

1___IGND

19

о

ZZ 18

GND

о

1___IGND

17

о

1_____1 16

GND

о

1—IGND

15

о

О 14

GND

о

OGND

13

о

О 12

GND

о

OGND

11

о

О 10

GND

о

OGND

9

1___________________________1

О 8

GND

о

OGND

7

о

О 6

GND

о

OGND

5

1___________________________1

О 4

GND

о

OGND

3

о

О 2

GND

о

OGND

1

о

О 0

B6

B7

Измерительный блок Тестера FHF

SYNC

<SY—

GP0

L

( Плата фазировки А

\ФРМИ.421419.021-01/

Измерительный блок. Тестера FHF

Субблок В

Осциллограф LeCroy

^Переход SMA-BNC j

У' Устройство подключения при контроле Свх

\ФРМИ.468229.005у

Переход пробник на I BNC

X2zdcz

X3

Пробник-делитель \

1:1 У

Пробник \

ФРМИ.685621.047 )

К контактам 0-31 вида А

Кабель SMA-SMA |

ФРМИ.685621.037 I

a)

У Кабель SMA-SMA Л

I ФРМИ.685621.037 J

Осциллограф LeCroy

Субблок А

B0

B1

B2

B3

B4

B5

/ Переходной адаптер ФРМИ.468359.020

7 Плата фазировки

I ФРМИ.421419.021-01

B8

B9

B10

^Переход SMA-BNC

Устройство подключения I при контроле Свх    I

ФРМИ.468229.005    I

Переход пробник на \ BNC

B11

X2^<

X3

К контактам 0-31 вида А

Кабель SMA-SMA А

ФРМИ.685621.037 )

^Переход SMA-BNC

Пробник-делитель^

Пробник \

ФРМИ.685621.047 )

б)

Рисунок 17 - Схема подключения Тестера при поверке входной ёмкости канала: (а) -для Тестеров FHF2, FHF3, FHF3M; (б) - для Тестеров FHF3-512, FHF3M-512

Выбрать пункт «Контроль входной ёмкости каналов» и запустить программный модуль на выполнение.

Далее, следуя указаниям программного модуля, проводить определение входной ёмкости для каждого канала Тестера поочередно.

В процессе выполнения операции на осциллограф поочередно выводятся сигналы генератора, собранного на плате фазировки с подключенным и неподключенным каналом Тестера. Подключение канала производится вручную при помощи соединения входа щупа осциллографа, с присоединённым к нему устройством подключения при проверке Свх к выходам каналов 0т31, изображённым на рисунке 17 (вид А).

Устанавливаются следующие параметры сигнала:

  • - Амплитуда импульсов ..1,6 ±0,1 В;

  • - Частота повторения.......1,0 ±0,1 МГц;

  • - Скважность....................2 ±10 %.

Входное сопротивление канала осциллографа устанавливается равным 1 МОм.

Для тестера FHF2 определяется разность времен, в соответствии с рисунком 18.

Рисунок 18. Вид осциллограмм при определении входной ёмкости канала

Далее вычисляется входная ёмкость канала по формуле:

СТп[пФ] = At[HC]

Для тестеров FHF3, FHF3M, FHF3-512, FHF3M-512 определяется длительность спада импульса по уровням 0,5-1,25 В. Первое измерение проводится без подключения к каналу. Входная ёмкость канала вычисляется по формуле:

Cao =

ln(2,5)

- СО,

где:

  • - tf.......................длительность спада импульса с подключенным каналом Тестера,

  • - tfo......................длительность спада импульса без подключения к каналу Тестера,

  • - Свх..................входная ёмкость канала Тестера, пФ

  • -  С0 = 1,5 пФ......расчетная ёмкость переходного адаптера.

Результаты (ГОДЕН/БРАК) рассчитываются исходя из допускаемых пределов входной ёмкости канала, указанных в таблице 81, заполняется отчёт

Таблица 81 - Входная ёмкость канала: допускаемые пределы

Модификация Тестера

Допускаемые пределы входной ёмкости канала, пФ, не более

FHF3, FHF3M, FHF3-512, FHF3M-512

40

FHF2

45

Таблица 82 - Пример отчёта поверки входной ёмкости канала (фрагмент)

№ Пл.(кан.)

Название теста (режим)

Ожидаемое

Измеренное

Допуск

Отклонение

Результат

02

Определение входной ёмкости

02(0)

Вбодная омкомть канала, пФ

0.0000

38.0827

40.0000

38.0827

02(1)

Вбодная омкомть канала, пФ

0.0000

37.3604

40.0000

37.3604

02(2)

Вбодная омкомть канала, пФ

0.0000

34.9336

40.0000

34.9336

6.3.7 Определение длительностей фронта и спада импульса и минимальной длительности импульса

Определение длительности фронта и спада импульса, амплитуды выброса, минимальной длительности импульса на каналах Тестера проводить методом прямых измерений с использованием образцового измерительного прибора (осциллографа) LeCroy.

Собрать схему включения Тестера, как показано на рисунке 19.

ПРИМЕЧАНИЕ: для Тестеров FHF3-512, FHF3M-512 операции проводить в два этапа. На первом этапе оснастку устанавливать на субблок А (позиции В0тВ7 модулей Тестера). На втором этапе оснастку устанавливать на субблок В (позиции В8тВ15 модулей Тестера).

а)

GND31

GND29

GND27

GND25

GND23

GND21

GND19

GND17

GND15

GND13

GND11

GND9

GND7

GND5

GND3

GND1

30 о

28 О

26 О

24 О

22 О

20 О

18 О

16 О

14 О

12 О

10 О

8 О

6 О

4 О

2 О 0 О

C

Осциллограф LeCroy

| Кабель SMA-SMA

I    ФРМИ.685621.037

Плата Connector

ФРМИ.488363.008

о о о

I—I

I—I 29 0 27 0 25

I—123

о о о о о о о о о о о о о о о о

D

GND30

GND28

GND26

GND24

GND22

GND20

GND18

GND16

GND14

GND12

GND10

GND8

GND6

GND4

GND2

GND0

б)

в)

Рисунок 19 - Схема подключения Тестера при поверке формы импульса и минимальной длительности: (а) - для Тестера FHF2; (б) - для Тестеров FHF3, FHF3M; (в) - для Тестеров FHF3-512, FHF3M-512

Выбрать пункт «Контроль формы импульсов и минимальной длительности» и запустить программный модуль на выполнение.

Далее, следуя указаниям программного модуля, проводить определение параметров формы импульсов для каждого канала Тестера поочередно.

Программный модуль выполняет необходимые коммутации и измерения в контрольных точках в соответствии с таблицей 83, рассчитывает результаты (ГОДЕН/БРАК) исходя из допускаемых пределов длительности фронта (спада), амплитуды выброса и минимальной длительности импульса, указанных в таблице 83.

Таблица 83 - Форма импульсов: контрольные точки и допускаемые пределы

Контрольные точки

Модификации Тестера

Допускаемые пределы

амплитуда сигнала, В

частота ФК, МГц

длительность импульса, нс

5

50

10

FHF3,

FHF3M,

FHF3-512,

FHF3M-512

длительности фронта (спада), нс

от 0,55 до

0,85

3

FHF2

от 0,3 до

1,1

5

50

10

FHF3,

FHF3M,

FHF3-512,

FHF3M-512

амплитуды выброса, В

±(0,07Е)2)

3

FHF2

±0,15

3, -3

50

10

FHF3,

FHF3M,

FHF3-512,

FHF3M-512

минимальной длительности импульса, нс

(1,65±0,15)

3, -3

200

1,65

3, -3

100

2,5

FHF2

(2,5±0,5)

2) U - числовое значение амплитуды импульса в вольтах

В процессе выполнения операции для каждой контрольной точки, на осциллограф поочередно выводятся сигналы с каждого канала Тестера. Подключение канала производится вручную при помощи соединения входа щупа осциллографа, к выходам каналов 0т31, изображённым на рисунке 19.

Параметры импульса определяются в соответствии с рисунком 20.

ПРИМЕЧАНИЯ к рисунку 20:

  • - tф........длительность фронта импульса, длительность спада определяется

аналогично;

  • - Uo.......амплитуда импульса;

  • - U1.......амплитуда выброса.

7 Оформление результатов поверки

По завершении операций поверки оформляется протокол поверки в произвольной форме, в электронном или печатном виде. К протоколу прилагаются результаты определения метрологических характеристик по форме таблиц «Примеры отчётов» раздела 6.3 настоящего документа.

При проведении периодической поверки допускается сокращать проверяемые режимы (диапазоны) измерений Тестера в соответствии с потребностями потребителя, при этом в свидетельстве о поверке должна быть сделана запись об ограничении использования режимов (диапазонов) измерений.

В случае положительных результатов поверки Поверитель должен:

  • - записать и заверить подписью дату поверки и заключение о пригодности Тестера к применению в разделе «Поверка (калибровка) средства измерения» Паспорта;

  • - выдать свидетельство о поверке в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015.

В случае отрицательных результатов поверки Поверитель должен составить извещение о непригодности Тестера в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015.

Всего прошито, пронумеровано и скреплено печатью

/ /) /

7           ^///^листов

f V                  Y

Директор ООО «ФОРМ»

г

----

«___»

М.П.

___/Н.П. Елисеева/

20

X.

г.

1

При периодической проверке не используется

2

В случае, если электронный ключ входит в комплект поставки Тестера

3

Здесь и далее для упрощения изложения под термином «Тестер» понимается также и «измерительный блок Тестера».

4

Данный набор параметров применяется при контроле фронта (спада)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
