Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ Директор енделеева»

'' АО»»''”" И< 'вл >

голинский

Г

Государственная система обеспечения единства измерений

Гониометры статические СГ-1

Методика поверки

МП 2511/0001-15

С изменением № 1

И.о. руководителя отдела гебметрических измерений Н.А. Кононова

Санкт-Петербург

2017

Настоящая методика распространяется на гониометры статические СГ-1 (далее -гониометры), изготавливаемые ООО «ИНЕРТЕХ» (г. Санкт-Петербург), и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 Операции и средства поверки

1.1 При проведении поверки должны быть выполнены операции указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Основные средства поверки и их нормативно-технические характеристики

Обязательность проведения операции при

первичной поверке

периодической поверке и после ремонта

Внешний осмотр

4.1

Визуально

Да

Да

Опробование

4.2

-

Да

Да

Подтверждение соответствия программного обеспечения

4.3

-

Да

Да

Определение абсолютной погрешности измерений углов

4.4

Многогранная призма (число граней не менее 12) 1 разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Госстандарта от 19 января 2016 г. № 22

Да

Да

Таблица 1 (Измененная редакция, изм. № 1)

  • 1.2 Допускается применять другие вновь разработанные или существующие средства измерения, удовлетворяющие по точности требованиям настоящей методики поверки.

  • 1.3 Применяемые средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

2 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - диапазон температуры окружающего воздуха, °C                от 20 до 25;

  • - изменение температуры во время поверки не должно превышать 0,5°С за 1 час;

  • - относительная влажность окружающего воздуха, %, не более             80.

Помещение, где проводится поверка, должно быть затемнено.

3 Подготовка к поверке

Перед проведением поверки следует:

  • - выдержать поверяемый гониометр на рабочем месте не менее 24 часов;

  • - ознакомиться с руководством по эксплуатации гониометра;

  • - подготовить к работе средства поверки и поверяемый гониометр в соответствии с их эксплуатационной документацией;

  • - установить гониометр на устойчивую ровную поверхность;

  • - установить персональный ноутбук на рабочем месте оператора на расстоянии не более чем 1,5 метра от гониометра;

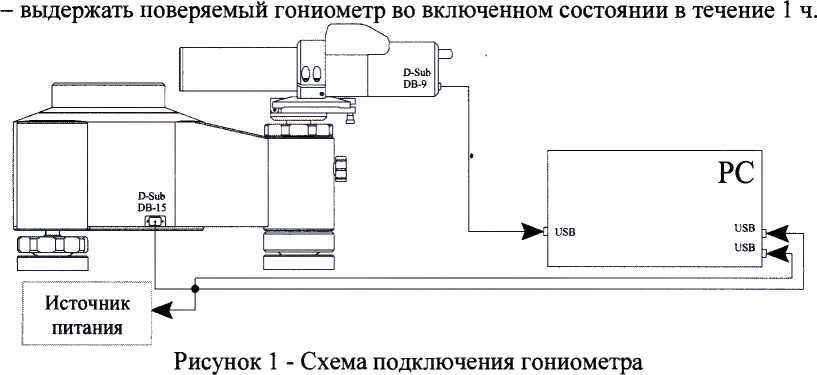

  • - соединить гониометр с ноутбуком и подключить к источнику питания в соответствии со схемой, представленной на рисунке 1;

4 Проведение поверки 4.1 Внешний осмотр

Внешний осмотр проводить визуально. При внешнем осмотре гониометра должно быть установлено следующее:

  • - наличие четкой маркировки гониометра и ее соответствие требованиям документа «Гониометр статический СГ-1. Руководство по эксплуатации РВАЕ.401219.002РЭ»;

-соответствие комплектности гониометра требованиям документа «Гониометр статический СГ-1. Руководство по эксплуатации РВАЕ.401219.002РЭ»;

  • - отсутствие механических повреждений гониометра, принадлежностей к нему и соединительных проводов, а также других дефектов, влияющих на правильность функционирования и метрологические характеристики гониометра, а также препятствующих проведению поверки.

4.2 Опробование

Включить ноутбук и запустить программу «GonioScan SG» (далее - ПО). После запуска ПО должно появиться основное окно.

При опробовании необходимо проверить выполнение следующих требований:

  • - все подвижные части, регулировочные и стопорный винты гониометра должны перемещаться плавно без люфтов и заеданий;

  • - автоколлиматор цифровой (далее - автоколлиматор) должен быть надежно закреплен с помощью стопорного винта сменной стойки;

  • - изображение автоколлимационной марки должно быть резким, с достаточной яркостью, без бликов.

  • 4.2 (Измененная редакция, изм. № 1)

4.3 Подтверждение соответствия программного обеспечения
  • 4.3.1  Наименование и номер версии ПО доступны во вкладке «?» в главном меню ПО.

  • 4.3.2  Номер версии ПО должен быть не ниже 1.1.

Гониометр, не удовлетворяющий требованиям п.п. 4.1 - 4.3 настоящей методики, не подлежит поверке до устранения неисправностей или несоответствий.

4.4 Определение абсолютной погрешности измерений углов
  • 4.4.1 Установить меру плоского угла (далее - призму) на поворотный столик (далее - столик) гониометра маркированной поверхностью вверх, геометрическую ось призмы совместить с осью вращения столика. С помощью винта регулировки высоты автоколлиматора добиться того, чтобы визирная ось автоколлиматора совпала с геометрическим центром рабочей грани призмы. Проверить фиксацию автоколлиматора с помощью стопорного винта сменной стойки.

  • 4.4.2 Нажать кнопку Ш и, вращая столик вручную, с помощью юстировочного винта автоколлиматора добиться минимальных отклонений автоколлимационной марки каждой рабочей грани призмы в вертикальной плоскости.

  • 4.4.3 Поворотный столик установить в положение, при котором появится изображение автоколлимационной марки, отраженное от первой грани призмы.

  • 4.4.4 Нажать кнопку И.

  • 4.4.5 Во вкладке «Вид» выбрать единицы измерений «Град/мин/сек».

  • 4.4.6 Нажать кнопку О и указать количество шагов равное количеству граней призмы.

  • 4.4.7 В поле «Усреднять по» задать количество оборотов - 1.

  • 4.4.8 Нажать кнопку «Авто» для начала измерений.

  • 4.4.9 Абсолютную погрешность измерений углов определить по формуле

&Р = РГ~Р,                (1)

где 0Г - показание поверяемого гониометра;

Р - действительное значение угла призмы.

4.4.9 (Измененная редакция, изм. № 1)
  • 4.4.10  Провести измерения углов между гранями призмы при 5 оборотах поворотного столика. Для этого в поле «Усреднять по» задать количество оборотов - 5.

  • 4.4.11  Определить абсолютную погрешность измерений углов по формуле 1.

4.4.11 (Измененная редакция, изм. № 1)
  • 4.4.12   Гониометр считается выдержавшим поверку, если абсолютная погрешность измерений углов не превышает ±0,8".

  • 4.4.12 (Измененная редакция, изм. № 1)

5 Оформление результатов поверки

Результаты поверки гониометра оформляются протоколом установленной формы (приложение А).

  • 5.1 В случае положительных результатов поверки гониометр признается годным к эксплуатации и на него выдается свидетельство о поверке. Знак поверки наносится на свидетельство о поверке.

5.1 (Измененная редакция, изм. № 1)
  • 5.2  В случае отрицательных результатов по любому из вышеперечисленных пунктов поверки гониометр признается не пригодным к применению, к эксплуатации не допускается. Отрицательные результаты поверки оформляются в соответствии приказом Минпромторга России от 2 июля 2015 г. № 1815.

  • 5.2 (Измененная редакция, изм. № 1)

Приложение А

Форма протокола поверки

Протокол №_____

Гониометр__________________,

зав. №_________________________,

Принадлежит________________________________________________________

Условия проведения поверки

Температура окружающего воздуха_________________________________________

Относительная влажность воздуха____________________________________________

Методика поверки

МП 2511/0001-15 «Гониометры статические СГ-1. Методика поверки» с изменением № 1

Результаты поверки

  • 1.    Внешний осмотр_____________________________________________________

  • 2.    Опробование________________________________________________________

  • 3.    Подтверждение соответствия программного обеспечения_________________

  • 4. Определение абсолютной погрешности измерений углов

Таблица А.1

Номера граней

Номинальное значение угла

Действительное значение угла

Показания поверяемого гониометра

Абсолютная погрешность измерений углов

Заключение о пригодности___________________________________________

(годен/не годен)

Поверитель_____________________ ___________________________

(подпись)                                    (фамилия, инициалы)

Дата поверки__________

Приложение А (Измененная редакция, изм. № 1)
