Методика поверки «ГСИ. Танки стальные прямоугольные нефтеналивной баржи НС-1002» (ОЦСМ 143196-2021 МП)

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

СОГЛАСОВАНО:

И.о. директора

ФБУ «Омский ЦСМ»

А.В. Бессонов

система обеспечения единства измерений

Танки стальные прямоугольные нефтеналивной баржи

НС-1002

Методика поверки

ОЦСМ 143196-2021 МП

г. Омск

2021 г.

• 1.1  Настоящая методика поверки распространяется на танки стальные прямоугольные нефтеналивной баржи НС-1002 (далее по тексту - танки) проекта 81108/352.144/352460, предназначенные для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

• 1.2  Настоящая методика поверки разработана в соответствии с положениями МИ 2874-2004. В настоящей методике поверки применяют термины с соответствующими определениями, указанными в разделе 3 МИ 2874-2004.

• 1.3  Поверку танков проводят геометрическим методом. Вместимость танков определяют по результатам измерений длины, ширины и высоты поясов, образованных по продольным и поперечным переборкам (рисунок А.1). При этом по поперечным переборкам измеряют только ширину поясов.

• 1.4  При проведении поверки по настоящей методике обеспечивается прослеживаемость стендов к государственному первичному эталону ГЭТ 2-2021.

• 1.5  Интервал между поверками - 5 лет.

При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

• 3.1  При поверке соблюдают следующие условия:

  • 3.1.1  Измерения параметров танка проводят изнутри его.

  • 3.1.2  Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости ), промывают и вентилируют.

  • 3.1.3  Температура окружающего воздуха и воздуха внутри танка, °C           от 5 до 35.

  • 3.1.4  Состояние погоды - без осадков.

К проведению поверки допускаются специалисты, допущенные к поверке, работающие в организации, аккредитованной на право поверки данного вида средств измерений, и ознакомившихся с настоящей методикой поверки и эксплуатационной документацией на танки и средства их поверки и прошедшие инструктаж по технике безопасности в соответствии с ГОСТ 12.0.004-2015.

• 5.1 При проведении поверки применяют основные средства поверки, приведенные в таблице 2.

Таблица 2

• 5.2  При проведении поверки применяют вспомогательные средства поверки: чертилка, мел, графитовый стержень, щетки (металлические), лестницы переносные, микрокалькулятор и т.п.

• 5.3  Эталоны единиц величин, используемые при поверке, должны быть утверждены в установленном порядке. Средства измерений, используемые при поверке, должны быть утвержденного типа поверены в установленном порядке.

• 5.4  Допускается применения средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений.

• 6.1  Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005-88.

• 6.2  Измерения параметров танка во время грозы категорически запрещены.

• 6.3  Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

• 6.4  Перед началом поверки танка проверяют исправность: лестниц с поручнями и подножками; помостов с ограждениями.

• 6.5  В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 6.6  Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 6.7  Измерения параметров при поверке танка проводят группой лиц. включающей не менее двух поверителей.

• 7.1  При внешнем осмотре танка проверяют:

• - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц (трапов) и помостов;

• - чистоту внутренней поверхности танка;

• - отсутствие прогибов и хлопунов днища;

• - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

• 7.2  По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

• 8.1 При подготовке к поверке проводят следующие работы:

  • 8.1.1  Изучают техническую документацию на танк, наливное судно и средства поверки.

  • 8.1.2  Подготавливают средства поверки к работе согласно технической документации на них. утвержденной в установленном порядке.

• 8.2  Подготавливают танки к проведению необходимых измерений:

  • 8.2.1  Подготавливают продольные боковые переборки (без скошенной части) и продольные переборки в диаметральной плоскости (без рамных шпангоутов) к проведению измерений в следующей последовательности (рисунок А.2):

а) на стенках переборок (бортовой и в диаметральной плоскости) мелом отмечают точки Яд, Bq с координатами, отсчитываемыми от поперечной переборки (находящейся, например, ближе к кормовой части судна) и от места стыка переборок с палубой судна h₀, равными 500 мм;

б) через точки Дд и Bq чертилкой наносят горизонтальные отметки 1 и 7 длиной 50 мм;

в) к горизонтальным отметкам 1 и 7 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 10 и 11;

г) по вертикальным линиям 10 и 11 на % высоты первого пояса и середине высоты второго и третьего поясов отмечают точки Д_ь Д₃, А₃ на боковой переборке и В_ъ В₃, В₃ на переборке в диаметральной плоскости;

д) через точки Д_х, А₃, А₃ и В_ъ В₃, В₃ чертилкой или графитовым стержнем наносят горизонтальные отметки 2 и 8 (через точки А_г и В_г). Отметки, нанесенные через точки А₃, Д₅ и В₃, В₃, на рисунке А.2 не обозначены.

• 8.2.2  Выполняя аналогичные операции, приведенные в перечислениях а) - д), отмечают точки 4g, ВЦ с координатами, отсчитываемыми от поперечной переборки (находящейся ближе к носовой части судна) /д и /i₀. проводят вертикальные линии и через точки Д₂, Д₄, Д₆ и В₂, В₄, В₆ наносят горизонтальные отметки.

Примечание - Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

• 8.2.3  На стенке продольной переборки в диаметральной плоскости с рамными шпангоутами (рисунок А.З):

а) отмечают точки Bq, Bq с координатами, отсчитываемыми от поперечных переборок на расстоянии соответственно на Ь^к и Ь^н и от мест стыка переборки с палубой судна h₀. равными 500 мм;

б) через точки В'_о и ВЦ чертилкой наносят горизонтальные отметки 1 и 6 длиной 50 мм;

в) к горизонтальным отметкам 1 и 6 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 7 и 8;

г) по вертикальным линиям 7 и 8 и по кромкам полок рамных шпангоутов на ³/д высоты первого пояса и середине высот второго и третьего поясов отмечают точки: на вертикальных линиях D₁-D₆. кромках рамных шпангоутов В₁-В₆.

• 8.2.4  На стенке поперечной переборки наносят отметки и проводят линии в следующей последовательности (рисунок А.4):

а) на стенке поперечной переборки (находящейся, например, ближе к носовой части судна) мелом отмечают точки 4q, Дд^с координатами , отсчитываемыми от продольных переборок (левого борта и в диаметральной плоскости) bg и от места стыка переборки с палубой судна h₀. равными 500 мм;

б) выполняя аналогичные операции, указанные в 8.2.1 (перечислениях б. в), проводят вертикальные линии 11 и 12;

в) по вертикальным линиям 11 и 12 на Уд высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А_г - А₆;

г) через точки А_г - Л₆, как и в 8.2.1 (перечисление д), наносят горизонтальные отметки 2 и 3. Отметки, нанесенные через точки А₃, Д₄, Д₅, Л₆, на рисунке не обозначены.

• 8.2.5  Выполняя аналогичные операции, приведенные в перечислениях а) - г), на стенке поперечной переборке (находящейся ближе к кормовой части судна и от левого борта) отмечают точки Cq, Cq с координатами, отсчитываемыми от продольных переборок bg и от места стыка переборок с палубой судна h₀, равными 500 мм. проводят вертикальные линии и через точки С_г -С₆ наносят горизонтальные отметки.

• 9 Определение метрологических характеристик средства измерений, подтверждение соответствия средства измерений метрологическим требованиям

• 9.1.1  Длину первого пояса мм, (рисунок А.2) определяют на высоте, равной Уд высоты первого пояса, по результатам измерений расстояний: 1^ (отсчитываемое от точки Л₅ до точки Л₆), /f (отсчитываемое от точки В₅ до точки В₆), Iq и Iq.

• 9.1.2  Расстояния if и /f (левого танка, не имеющего рамные шпангоуты) измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.1 и 9.2.1.3) через точки Л₅ и А₆ (В₅ и В₆) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента ее должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 11 (10) и после создания усилия натяжения ленты рулетки динамометром (100±10) Н отсчитывают показания шкалы рулетки по вертикальной линии 6 (9);

в) расстояние /f (правого танка, имеющего рамные шпангоуты) (рисунок А.З) измеряют измерительной рулеткой, совмещая нулевую отметку рулетки с точкой В₆ на левой кромке полки рамного шпангоута и отсчитывая (после натяжения ленты рулетки) показания рулетки в точке В₆ на правой кромке полки рамного шпангоута;

г) измерения величин и /f проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

• 9.1.3  Расстояния (7g)l, Go)i (по бортовой переборке) и (Zq)i> Go)i (^по переборке в диаметральной плоскости левого танка) измеряют штангенциркулем. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 0,4 мм.

• 9.1.4  Расстояния (Zq)i » (7o)i (^по переборке в диаметральной плоскости правого танка) (рисунок А.З), определяют по результатам измерений величин a*, bf, a”, b“, а*, с. Измерения указанных величин проводят при помощи штангенциркуля. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 0,4 мм.

Величины (/q)i , Go)i -^мм- вычисляют по формулам:

Go)i = (aj + Ч) - с.

= (а? + ЬГ) - с.

• 9.1.5  Результаты измерений величин Zf, Zf, (Zg)i, Go)i> Go)i> Go)i вносят в протокол, форма которого приведена в приложении Б.

Примечание - Значения величин Go)i- Go)i переборки правого танка предварительно определяют по формулам (1) и (2).

• 9.1.6  Длину /-го вышестоящего пояса мм, (рисунки А.2 и А.З) определяют на средней высоте /-го пояса по результатам измерений расстояний if, if, (1о){, Go)? Go)?, Go)?-

• 9.1.7  Величины, указанные в 9.1.6, измеряют по методике, изложенной в 9.1.2, 9.1.3 и 9.1.4.

• 9.1.8  Результаты измерений величин if, if, (©? Go)? Go)?, Go)? вносят в протокол, форма которого приведена в приложении Б.

• 9.2.1  Высоту /-го пояса h_b мм, измеряют по боковой переборке изнутри танка при помощи рулетки с грузом.

• 9.2.2  Измерения высоты поясов (рисунки А.2 и А.З) проводят, опуская рулетку с грузом от отметки 1 боковой переборки до верхнего края сварочного шва пояса и считывая разницу в показаниях рулетки относительно отметки 1.

• 9.2.3  Результаты измерений bj вносят в протокол, форма которого приведена в приложении Б.

• 9.3.1  Ширину первого пояса мм. (рисунок А.4) определяют на высоте % высоты первого пояса по результатам измерений расстояний: Ь” (отсчитываемое от точки Л₅ до точки Д₆), Ь* (отсчитываемое от точки С₅ до точки С₆). bj, Ь^.

• 9.3.2  Расстояния  bf, b* измеряют измерительной рулеткой в следующей

последовательности:

а) по нанесенным (по 8.2.4 перечисления а - г) через точки А₅ и А₆ (С₅ и С₆) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента ее должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 12 (10) и после создания усилия натяжения ленты рулетки по 9.1.2 (перечисление б) отсчитывают показания шкалы рулетки по вертикальной линии 11 (9);

в) измерения величин Ь”, Ь* проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

• 9.3.3  Расстояния (bj)i, СЬоУх (по поперечной переборке от носа судна) и (bo)l> G>o)i (по поперечной переборке от кормы судна) измеряют штангенциркулем. Измерения каждой величины проводят не менее двух раз. Расхождения между результатами двух измерений должно быть не более 0,4 мм.

• 9.3.4  Результаты измерений величин bf, b*, (Ьо){, (bg)'-^, (bg)? (bo)i вносят в протокол, форма которого приведена в приложении Б.

• 9.4.1  Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) Z₃, мм, (рисунок А.1), измеряют по палубе судна измерительной рулеткой не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 5 мм.

• 9.4.2  Результаты измерений 1₃ вносят в протокол, форма которого приведена в приложении Б.

• 9.5.1  Высоту превышения (рисунок А.5) точки касания дна измерительной трубы грузом рулетки мм. измеряют штангенциркулем не менее двух раз. Расхождение между результатами двух измерений должно быть не более 0.4 мм.

• 9.5.2  Результаты измерений f_n вносят в протокол, форма которого приведена в приложении Б.

• 9.6.1  К внутренним деталям (рисунок А.6) относят элементы поперечного и продольного силового набора таврового и уголкового профилей. К элементам силового набора таврового профиля относят: кильсон, флор, карлингс, рамный шпангоут.

• 9.6.2 Линейными размерами элемента силового набора, подлежащими определениям, являются:

а) таврового профиля (рисунок А.7): длина Ь_п и толщина 5_П полки, высота /ц.. толщина стенки t_c, т₃ (число кильсонов), т₄ (число флор), т₅ (число рамных шпангоутов), т₆ (число карлингсов);

б) уголкового профиля (рисунок А.8): длина /_п, высота 1_С, толщина профиля 6_С, т_г (число профилей, расположенных на днище танка) и ти₂ (число профилей, расположенных на переборках).

• 9.6.3  Толщину стенки таврового профиля t_c определяют по результатам измерений (рисунок А.7) расстояний от торцов полки до стенки профиля Ь'_п, Ь_в.

• 9.6.4  Толщину стенки уголкового профиля 6_С определяют по результатам измерений расстояния от торца полки до стенки профиля Г_п.

• 9.6.5  Линейные размеры профилей, указанные в 9.6.2. 9.6.3, 9.6.4 измеряют одного из них по каждому виду профиля (кильсона, флора, рамного шпангоута и т.д.) и определяют их количества. При наличии прикрепленных горизонтально на продольных или поперечных переборках танка элементов силового набора таврового сечения дополнительно указывают их нижние и верхние границы относительно контура днища танка.

• 9.6.6  Высоту таврового профиля Я_т (рисунок А.7) измеряют измерительной линейкой.

• 9.6.7  Величины b_n, Ь'_п, Ь_в, 8_П, 1_П, Г_п, 1_С, указанные в 9.6.2, 9.6.3, 9.6.4, измеряют штангенциркулем.

• 9.6.8  Нижние и верхние границы расположения силовых элементов таврового профиля h_H, h_B по 9.6.5 измеряют измерительной рулеткой с грузом.

• 9.6.9  Результаты измерений величин /ц., b_n, b'_n, b_B, l_n, l'_n, l_c, h_H, h_B и числа профилей т₁ -т₆ вносят в протокол, форма которого приведена в приложении Б.

• 9.7.1  Базовую высоту Н_б. мм. измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

• 9.7.2  Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

• 9.7.3  Результаты измерений Н₆ вносят в протокол, форма которого приведена в приложении Б.

• 9.7.4  Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с ее значением, установленном при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

• 9.7.5  Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Г.

• 9.8.1  Обработку результатов измерений и составление градуировочной таблицы выполняют в соответствии с приложениями В и Г МИ 2874-2004 с помощью программы расчета градуировочной таблицы на ПЭВМ, утвержденной ФГУП ВНИИР-ГНМЦ.

• 9.8.2  Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Н_пр, вычисляя посантиметровую вместимость танка.

• 9.8.3  Предельный уровень Н_пр. см, до которого составляют градуировочную таблицу, вычисляют по формуле:

Я_пр = h₁ + h₂ + h₃- /_л,                               (3)

где h_r, h₂, h₃ - высоты поясов, см;

/и - высота превышения точки касания дна измерительной трубы грузом рулетки, см.

• 9.8.4  В пределах предельного уровня Н_пр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 9.8.5  При составлении градуировочной таблицы значения вместимости танка округляют до 1 дм³.

• 9.8.6  Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20 °C.

10.1 Согласно положениям раздела 5 МИ 2874-2004, при соблюдении пределов допускаемой погрешности измерений параметров танка, указанных в таблице 3, погрешность определения вместимости танка будет находиться в пределах ± 0,25 %.

Таблица 3

• 10.2 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

• 11.1 Результаты измерений оформляют протоколом поверки танка, форма которого приведена в приложении Б.

• 11.2 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке.

• 11.3 По заявлению владельца танка или лица, представившего его на поверку, на танки выдается:

• - в случае положительных результатов поверки - свидетельство о поверке установленного образца:

• - в случае отрицательных результатов поверки - извещение о непригодности к применению установленного образца с указанием причин непригодности.

• 11.4 В случае положительных результатов поверки на танк оформляют следующие документы:

• - градуировочная таблица;

• - протокол поверки.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывают поверители. Подписи поверителей заверяются оттисками поверительного клейма.

• 11.5 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении В.

• 11.6 Форма акта ежегодных измерений базовой высоты приведена в приложении Г.

(обязательное)

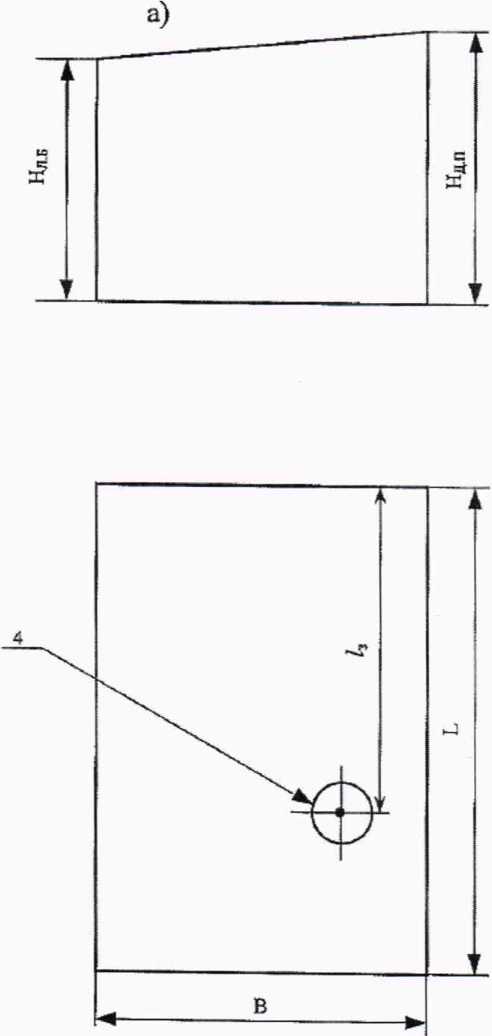

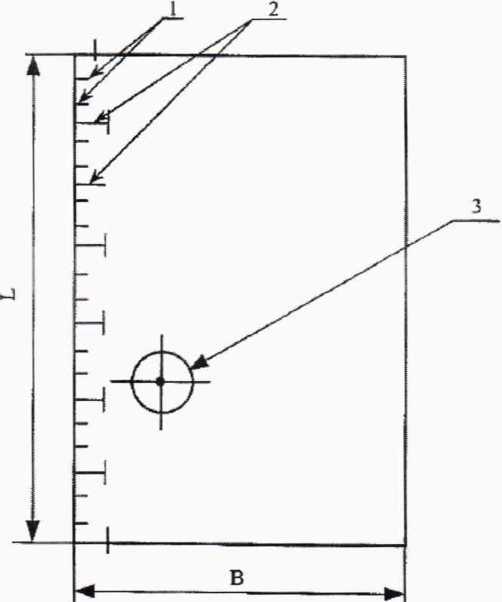

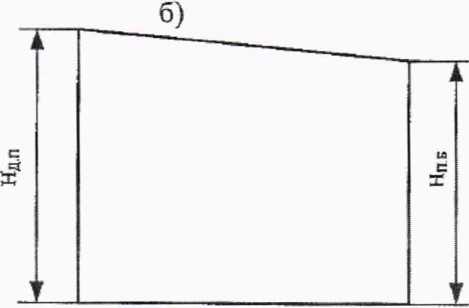

Схемы оборудования и измерений параметров танка а) - танк левого борта (левый танк); б) - танк правого борта (правый танк);

1 - шпации; 2 - рамные шпангоуты: 3,4- измерительные трубы; Н_{л Б} - высота танка по левому борту: Н_ПБ - высота танка по правому борту; Нд_П - высота танка по диаметральной плоскости; L - длина танка: В - ширина танка.

Рисунок А. 1 - Схема танка

а) - продольная переборка от левого борта судна; б) - продольная переборка в диаметральной плоскости;

1, 2, 7, 8 - горизонтальные отметки; 3 - измерительная рулетка с грузом; 4, 5 - сварные швы танка;

6, 9, 10, 11 - вертикальные линии; А_г - А₆, В_г - В₆- точки измерений:

Iq — расстояние между поперечной переборкой от носа судна и линией 6 или линией 9;

Iq - расстояние между поперечной переборкой от кормы судна и линией 10 или линией 11; h₀ - расстояние между отметками 1 и 7 и местом стыка переборки с палубой судна: hi, h₂, h₃ - высоты поясов; I. II, III - номера поясов

Рисунок А.2 - Схема измерений параметров танка по продольной переборке

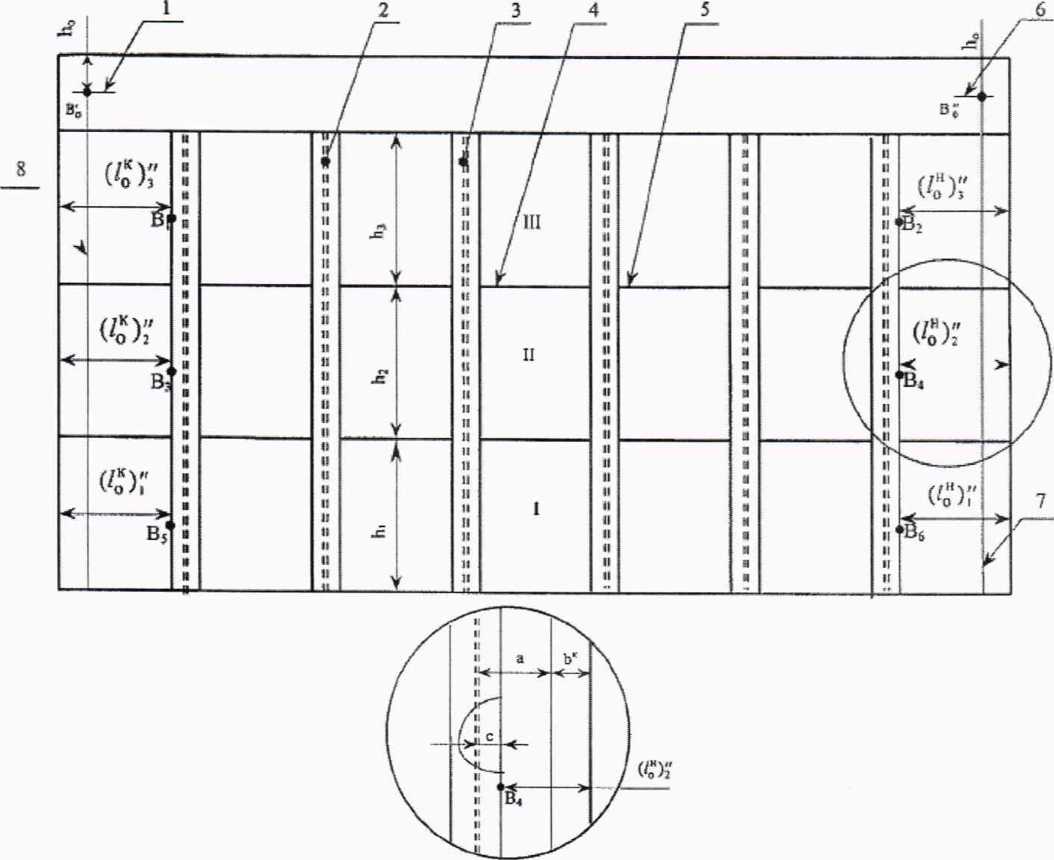

1,6- горизонтальные отметки; 2, 3 - рамные стойки (шпангоуты); 4, 5 - сварочные швы;

7, 8 - вертикальные линии; (В_х - В_ь) - точки измерений; Iq - расстояние между поперечной переборкой от носа судна и точкой B_t (правой кромкой полки рамной стойки); - расстояние между поперечной переборкой от кормы судна и точкой B_L (левой кромкой полки рамной стойки); b - расстояние между поперечной переборкой и вертикальной линией 7: а- расстояние между вертикальной линией 7 до стенки рамной стойки; с - расстояние между правой кромкой полки рамной стойки до ее стенки.

Величину 1₀ вычисляют по формуле: Z_o = (а + h) - с.

Рисунок А.З - Схема измерений параметров танка по продольной переборке в диаметральной плоскости судна при наличии рамных стоек

12   3      4

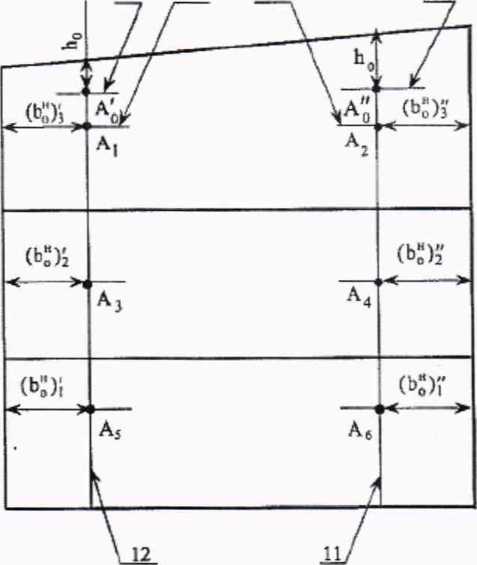

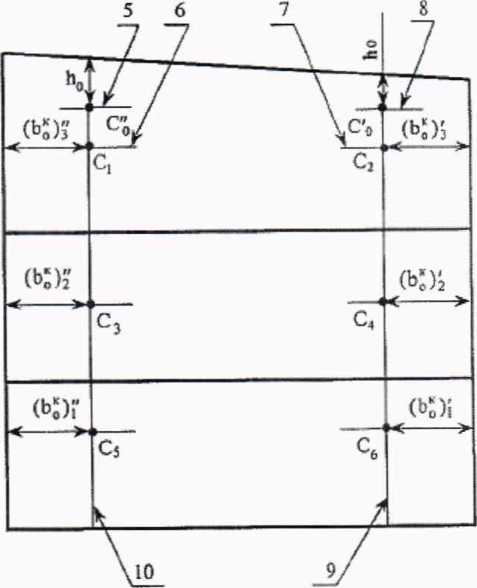

а) - поперечная переборка от носа судна; б) - поперечная переборка от кормы судна:

1, 2,3,4, 5, 6, 7, 8 - горизонтальные отметки; А_г - А₆, Q - С₆ - точки измерений: h₀ - расстояние между отметками 1,4. 5. 8 и палубой судна; 9.10, 11, 12 - вертикальные линии: (bg)' - расстояние между продольной переборкой от левого борта судна и линией 12 в точках измерений Л₃, Л₅, (/?□)' - расстояние между продольной переборкой в диаметральной плоскости судна и линией 11 в точках измерений А₂, А₄, А₆.

Рисунок А.4 - Схема измерений ширины поясов по поперечной переборке танка

ГСИ. Танки стальные прямоугольные нефтеналивной баржи НС-1002                                Стр. 13 из 18

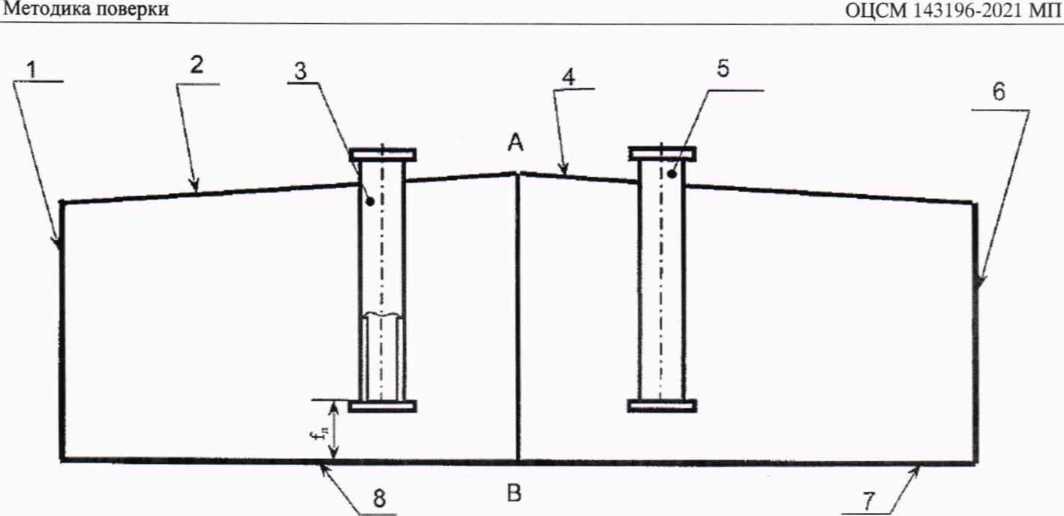

1,6- боковые переборки: 2, 4 - палуба судна: 3, 5 - измерительные трубы: 7. 8 - днища танков: f_n - высота точки касания дна измерительной трубы грузом рулетки;

АВ - диаметральная плоскость судна

Рисунок А.5 - Схема размещения измерительной трубы

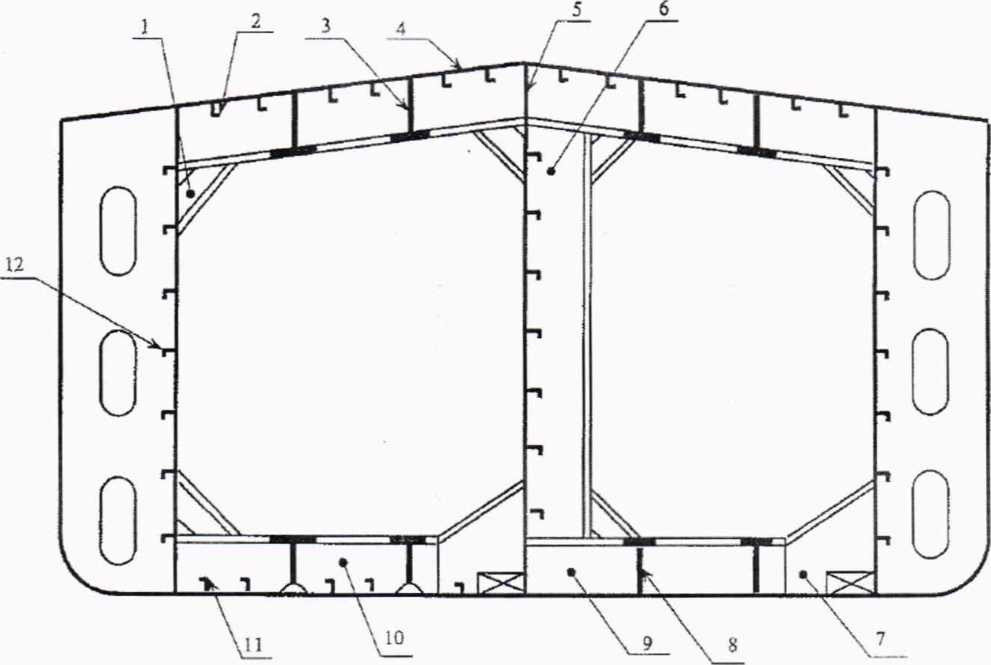

1 - кница; 2, 11, 12 - элементы продольного силового набора уголкового профиля; 3 - карлингс:

4 - настил палубы; 5 - стенка танка по диаметральной плоскости судна: 6 - рамный шпангоут: 7 - клинкет; 8 - кильсон; 9, 10 - флоры

Рисунок А.6 - Схема силового набора танка

43

1 - полка профиля; 2 - стенка профиля; 3 - присоединенный поясок обшивки; Ь_п, 6_п - длина и толщина полки; /ц., С_с - высота и толщина стенки профиля;

Ь" “ расстояние от торцов полки до стенки профиля

Рисунок А.7 — Сечение таврового профиля

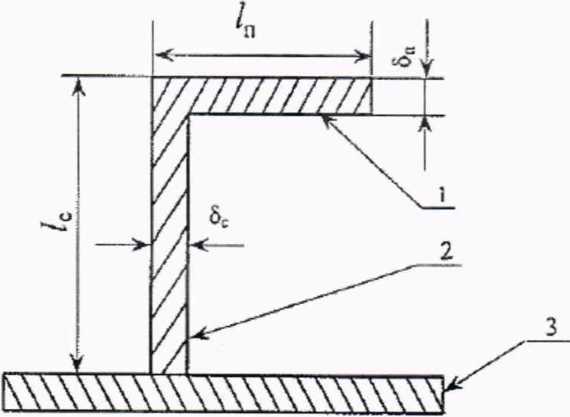

1 - полка профиля; 2 - стенка профиля; 3 - присоединенный поясок обшивки;

1_П - длина полки; 1_С - высота профиля: S_c - толщина профиля; <5_П - толщина полки профиля

Рисунок А.8 - Сечение уголкового профиля

(рекомендуемое)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка нефтеналивной баржи НС-1002 геометрическим методом

Таблица Б.1 - Общие данные

Продолжение таблицы Б. 1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З - Длина поясов

В миллиметрах

Примечание - Графы 5 и 6 заполняют только при наличии скошенной части танка

Таблица Б.4 - Высота поясов

В миллиметрах

Таблица Б. 5 - Ширина поясов

В миллиметрах

Таблица Б.6 - Другие параметры танка

Таблица Б.7 - Тавровый профиль

В миллиметрах

Таблица Б.8 - Уголковый профиль

В миллиметрах

(рекомендуемое)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

В. 1 Форма титульного листа градуировочной таблицы

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на стальной прямоугольный танк

зав. №___________________

нефтеналивной баржи _______________________________________________________________

Организация _________________________________________________________________________

Погрешность определения вместимости: ± 0,25 %.

Срок очередной поверки:________________________________________________________________

Поверители

подпись должность, инициалы. фамилия подпись должность, инициалы, фамилия

В.2 Форма градуировочной таблицы танка

Таблица В.1 - Посантиметровая вместимость танка

(справочное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Руководитель органа Государственной метрологической службы

АКТ измерений базовой высоты танка от «___»________________20___г.

Составлен в том, что комиссия, назначенная приказом по_______________________________

наименование предприятия-

______________________________________________________, и членов:__________________________________

-владельца танкера                                                                                 инициалы, фамилии

провела контрольные измерения базовой высоты танка______________________________________

наименование нефтеналивной баржи

номинальной вместимостью__________м³ при температуре окружающего воздуха_________°C.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Председатель комиссии:

Члены:

Ф Б У

«Омский ЦСМ»
