ТЕРМОПРЕОБРАЗОВАТЕЛИ

С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ МЕТР АН-270, МЕТРАН-270-Ех

Руководство по эксплуатации

271.01.00.000 РЭ

Настоящее руководство по эксплуатации (РЭ) содержит технические данные, описание принципа действия, устройство и другие сведения, необходимые для правильной эксплуатации термопреобразователей с унифицированным выходным сигналом (ТП) Метран-270: ТХАУ Мет-раи-271. тему Метран-274, ТСПУ Метран-276. ТХАУ Метран-271-Ех, ТСМУ Метран-274-Ех, ТСПУ Метран-276-Ех.

В РЭ приведены основные технические характеристики, сведения о работе ТП, требования по монтажу, эксплуатации, правила транспортирования, хранения и другие сведения, необходимые для правильной эксплуатации.

Ссылочные нормативные документы приведены в приложении М.

• 1 Описание и работа

  • 1.1 Назначение

ТП с унифицированным выходным сигналом Метран-270: ТХАУ Метран-271, ТСМУ Мет-ран-274, ТСПУ Метран-276, ТХАУ Метран-271-Ех, ТСМУ Метран-274-Ех, ТСПУ Метран-276-Ех, предназначены для измерения температуры различных сред путем преобразования сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока измерительным преобразователем (ИП), который вмонтирован непосредственно в головке первичного преобразователя.

Использование ТП допускается в нейтральных, а также агрессивных средах, по отношению к которым материал защитной арматуры является коррозионностойким.

ТП ТХАУ Метран-271-Ех, ТСМУ Метран-274-Ех, ТСПУ Метран-276-Ех могут применяться во взрывоопасных зонах согласно требованиям главы 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей газов, паров, горючих жидкостей с воздухом категории ПС групп Т1-Т6.

ТП имеют особовзрывобезопасный уровень, обеспечиваемый видом взрывозащиты по ГОСТ Р 51330.10 «искробезопасная электрическая цепь» (ia), с маркировкой по ГОСТ Р 51330.0 OExiallCTS X или 0Ех1аПСТ6 X и взрывобезопасный уровень, обеспечиваемый видом взрывозащиты по ГОСТ Р 51330,1 «взрывонепроницаемая оболочка d», с маркировкой 1ЕхбПСТ5 X или РЕхбПСТбХ.

Настоящее РЭ устанавливают требование к ТП, изготавливаемым для применения на предприятиях внутри страны и для поставки на экспорт в страны с умеренным и тропическим климатом.

ТП классифицированы в соответствии с ГОСТ Р 52931 следующим образом:

• - по наличию информационной связи предназначены для информационной связи с другими изделиями;

• - по виду энергии носителя сигналов в канале связи ТП являются электрическими;

  го н «0 «С

  с Ct о с

• - в зависимости от эксплуатационной законченности относятся к изделиям третьего порядка;

• - по устойчивости к механическим воздействиям являются виброустойчивыми.

По метрологическим свойствам являются средствами измерения;

По завиатмости выходного сигнала от измеряемой температуры ТП относятся к термопраэбразовагелям с линейной зависимостью по ГСХЗТ 3CG32.

ТП изготавливаются в следующих климатически.х исполнениях:

• - исполнения У 1.1 по ГОСТ 15150, но для работы при значениях температуры окружающего воздуха от минус 45 до плюс 70 °C; для ТП исполнения Ех температурного класса Тб по ГОСТ Р 51330.0 - от минус 20 до плюс 40 °C, температурного класса Т5 ГОСТ Р 51330.0 от минус 45 до плюс 70 °C, по спецзаказу от минус 50 до плюс 85 °C:

• - тропического исполнения ТЗ по ГОСТ 15150, но для работы при значениях температуры окружающего воздуха от минус 10 до плюс 70 °C; для ТП исполнения Ех температурного класса Тб по ГОСТ Р 51330.0 - от минус 10 до плюс 40 °C, температурного класса Т5 по ГОСТ Р 51330,0 - от минус 10 до плюс 70 °C.



По ГОСТ 30232 ТП подразделяются:

• - по типу применяемых первичных преобразователей - на ТП с преобразователями термоэлектрическими по ГОСТ 6616 хромель-алюмелевые (ТХА) и с термопреобразователями сопротивления по ГОСТ 6651 медные и платиновые (ТСМ и ТСП);

• - по связи между входными и выходными цепями - на ТП с гальванической связью.

ТП согласно ГОСТ 27.003 относятся к изделиям конкретного назначения, вида 1, непрерывного применения, невосстанавливаемым.

Степень защиты ТП от попадания внутрь пыли и воды IP65 по ГОСТ 14254.

• 1.2 Характеристики

1.2.1 Условное обозначение термопреобразователя, НСХ чувствительного элемента, диапазоны унифицированных выходных сигналов, зависимость выходного сигнала от температуры, диапазоны измерения, величина основной приведенной погрешности, материал защитной арматуры ТП соответствуют указанным в таблице 1.

Здесь и далее НСХ - номинальная статическая характеристика по ГОСТ 6651, ГОСТЕ 8.585.

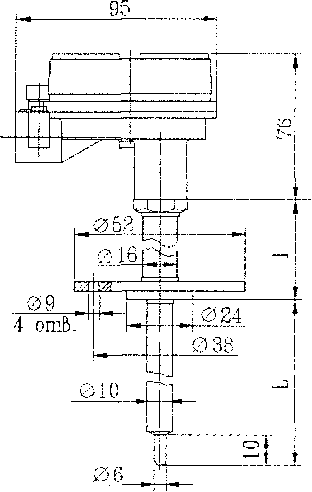

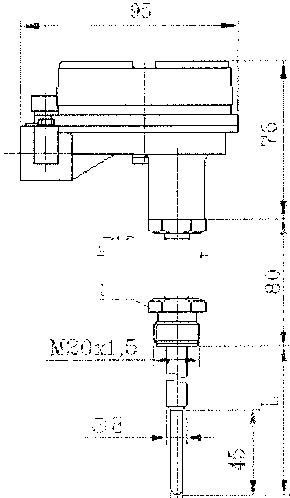

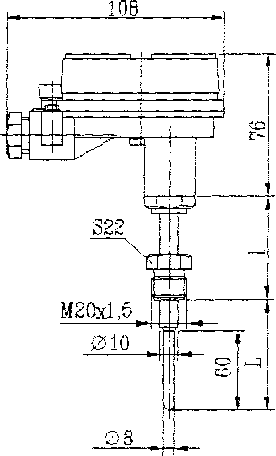

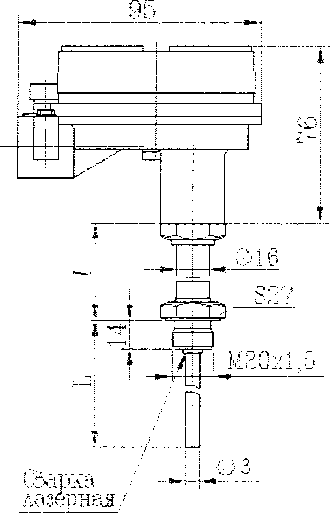

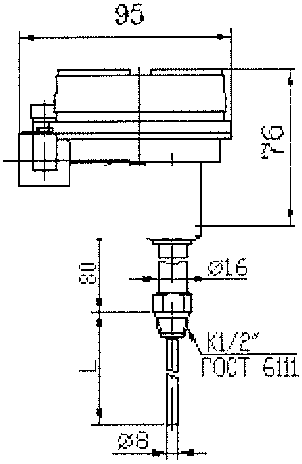

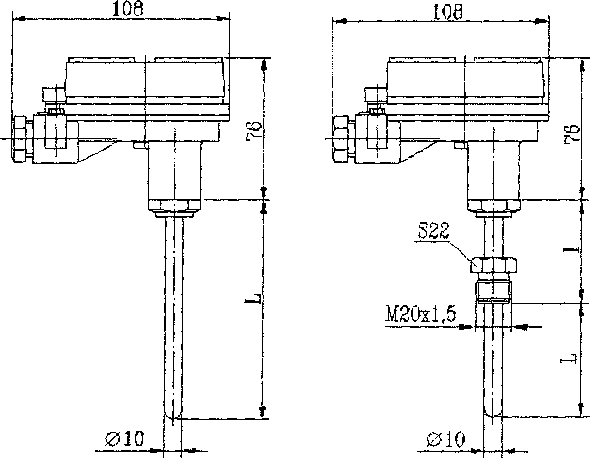

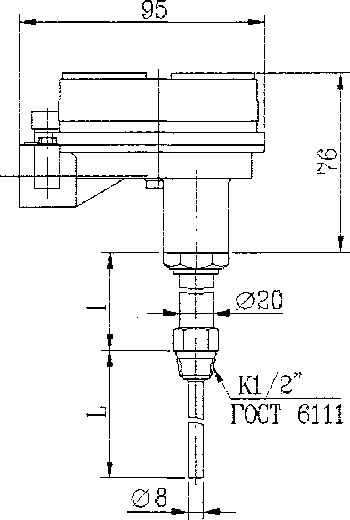

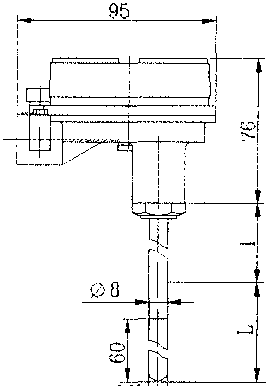

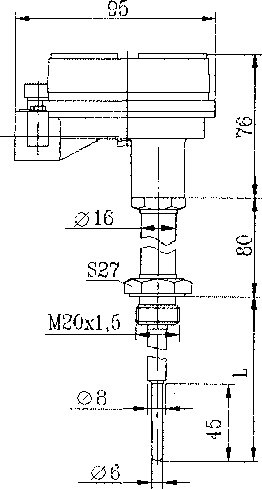

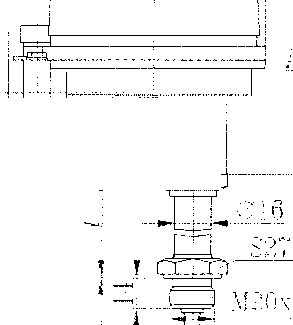

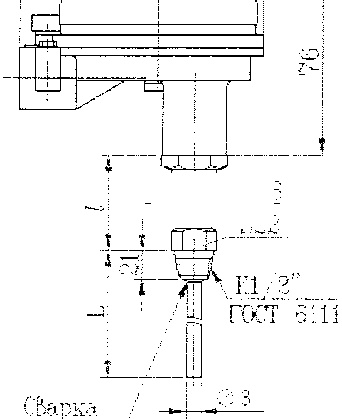

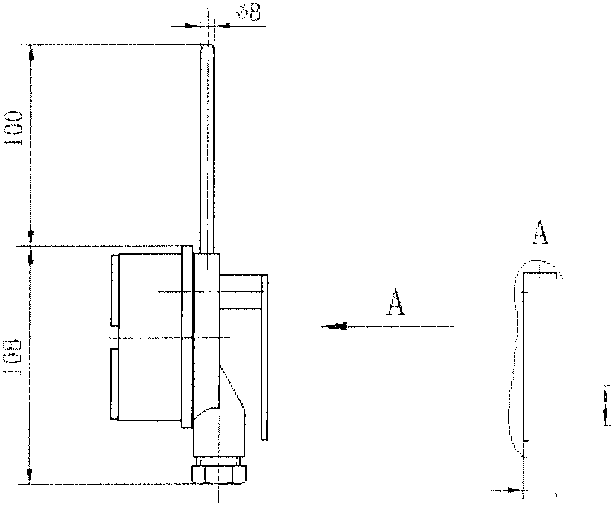

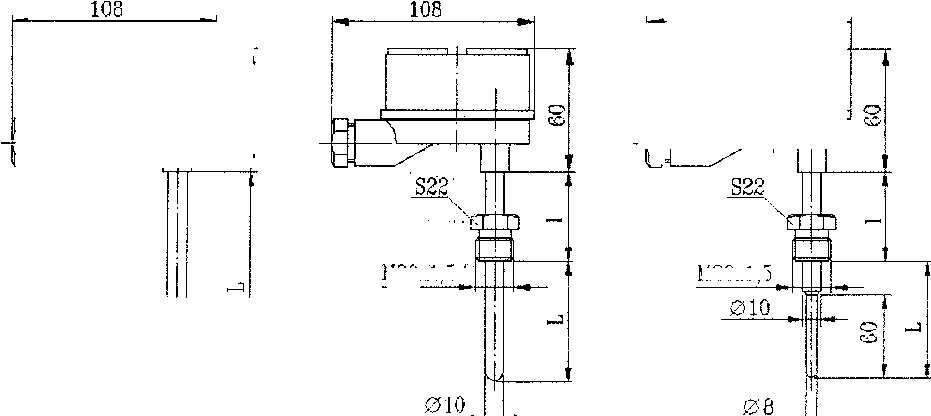

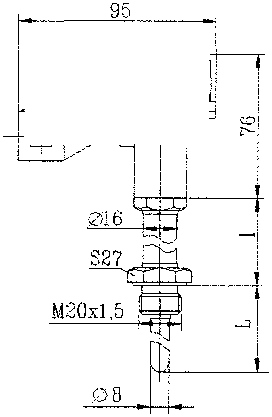

• 1.2.2 Габаритные размеры, масса и конструктивные исполнения ТП приведены в приложении А.

  те н те Ct

  S

  с Ct о с

• 1.2.3 Материал оболочки ТП общепромышленного исполнения и исполнений Exia ТХАУ Метран-271-21, -22, -23; ТСМУ Метран-274-21, -22, -23; ТСПУ Метран-276-21, -22, -23, -11 - полиамид Технамид® А-СВЗО-Л, для остальных ТП взрывозащищенного исполнения - сплав .ЛК 12 (ГОСТ 1583).

• 1.2.4 Подключение ТП к питающей (информационной) линии;

• - через штуцер кабельного ввода (ТХАУ, ТСМУ, ТСПУ, ТХАУ-Exia, ТСМУ-Exia, ТСПУ-Exia);

  те н те Ct

  S

  с Ct о с

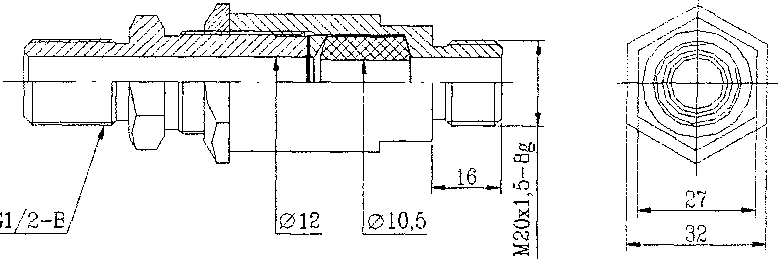

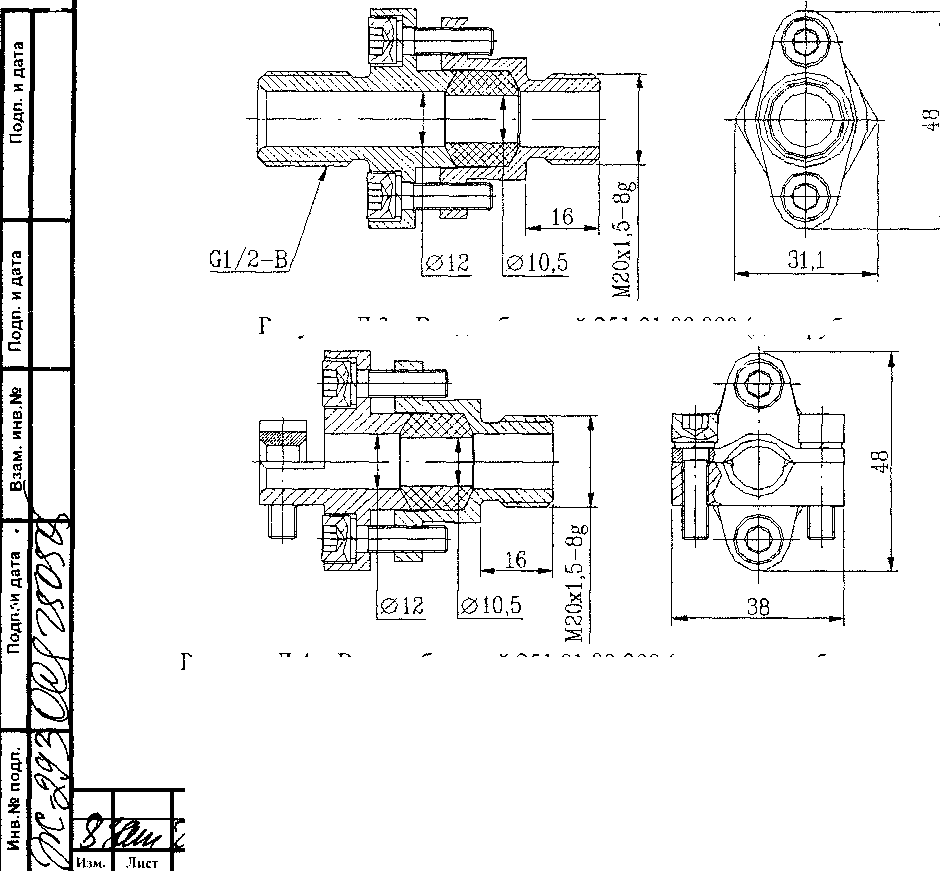

• - через монтажные комплекты кабельного ввода, указанные в приложение Л (ТХАУ-Exd, ТСМУ-Exd, ТСПУ-Exd) или другие кабельные вводы, сертифицированные в установленном порядке на соответствие требованиям ГОСТ Р 51330.1.

• 1.2.5 Способ крепления ТП - неподвижный штуцер М20х1,5 или К1/2", подвижный штуцер или свободная установка в патрубке, фланцевое соединение.

  d

  х

  X

  S те те £0

• 1.2.6 Схема соединений чувствительного элемента термометра сопротивления: двухпроводная по ГОСТ 6651.

• 1.2.7 Электрическое питание ТП осуществляется от источника постоянного тока с напряжением от 18 до 42 В (ТП с выходным сигналом 4-20 или 20-4 мА), 36 В - ТП с выходным сигналом 0-5 мА.

  те ь те Ct

  X

  с

  о с

Электрическое питание ТП ТСМУ Метран-274-Exia, ТСПУ Метран-276-Exia, ТХАУ Мет-ран-271-Exia осуществляется от искробезопасных цепей блоков питания (барьеров), имеющих

по гост Р 51330.0 - от минус 20 до плюс 40 °C, температурного класса Т5 от минус 45 до плюс 70 °C, по спецзаказу от минус 50 до плюс 85 °C. ТП исполнения ТЗ по ГОСТ 15150 устойчивы к воздействию температуры окружающего воздуха от минус 10 до плюс 70 °C; для ТП исполнения Ех температурного класса Тб по ГОСТ Р 51330.0 - от минус 10 до плюс 40 °C, температурного класса Т5 по ГОСТ Р 51330.0 - от минус 10 до гшюс 70 °C.

• 1.2.12 Температура наружной поверхности оболочки ТП взрывозащищенного исполнения в наиболее нагретых местах при верхнем значении измеряемой температуры (1.2.1) не превышает 85 °C для температурного класса Т5 по ГОСТ Р 51330.0 и 70 °C для температурного класса Тб по ГОСТ Р 51330.0.

• 1.2.13 Электрическая изоляция ТП между чувствительным элементом (ЧЭ) и металлической частью защитной арматуры при температуре окружающего воздуха (25±10) °C и относительной влажности от 30 до 80 % выдерживает в течение 1 мин испытательное напряжение 250 В синусоидального переменного тока частотой 50 Гц, ТП исполнений Exia вьщерживают испытательное напряжение 500 В

• 1.2.14 Электрическое сопротивление изоляции цепи ЧЭ относительно защитной арматуры -не менее 100 МОм при нормальных климатических условиях.

• 1.2.15 Показатель тепловой инерции ТП, определенный при коэффициенте теплоотдачи, практически равном бесконечности, не превышает значений, приведенных в таблице 2.

  я н es Ct

  s

  с Ct о с

Таблица 2

• 1.2.17 ТП соответствуют исполнению VI по ГОСТ Р 52931 - устойчивы к воздействию синусоидальной вибрации с частотой от 10 до 150 Гц с амплитудой смещения для частоты ниже частоты перехода (57 Гц) 0,075 мм и амплитудой ускорения для частоты выше частоты перехода 9,8 м/с^.

Дополнительная погрешность ТП, вызванная воздействием вибрации в процентах от диапазона изменения выходного сигнала, не превышает ±0,25 %.

• 1.2.18 Дополнительная погрешность ТП, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур (1.2.11), выраженная в процентах от диапазона изменения в 1,1 ходя ого сигнала, на каждые 10 °C не превышает значения ±0,25 % при 7о=±О,25 %, ±0,45 % при 7о==±О,5 % или ±1,0 %.

• 1.2.19 ТП устойчивы к воздействию внешнего переменного магнитного поля с частотой (50±1) Гц и напряженностью до 400 А/м. Дополнительная погрешность при самых неблагопри-ятньк фазе и направлении поля не превышает ±0,25 % от диапазона изменения выходного сигнала.

1.2.20 Дополнительная погрешность, вызванная изменением сопротивления нагрузки от минимального до максимального значения, не превышает ±0,25 % от диапазона изменения вы-;

ходного сигнала.

• 1.2.21 Дополнительная погрешность ТП, вызванная изменением напряжения питания в пределах от его минимального значения до максимального при значениях номинального нагрузочного сопротивления, оговоренного в 1.2.8, не превышает ±0,1 % от диапазона изменения выходного сигнала.

• 1.2.22 В соответствии с ГОСТ Р 51330.10 внутренняя емкость и индуктивность ИП-055, ИП-205 равны С,=50 нФ, L, < 0,1 мГн. Внутренняя емкость и индуктивность измерительных преобразователей Метран-641 равны Cj=90 нФ, Т, < 0,12 мГн.

  (О ь ст S

  с

  S с

• 1.2.23 Изменение выходного сигнала ТП, вызванное заземлением любого конца цепи нагрузки при заземленном корпусе, не превышает ±0,1 % от диапазона изменения выходного сигнала.

• 1.2.24 Вероятность безотказной работы ТП за 2000 ч - не менее 0,8.

  Я5 Н ЙЗ £5

  с СЕ о с:

• 1.2.25 Средний срок службы ТСМУ- не менее 8 лет, ТСПУ - не менее 10 лет и ТХАУ - не менее 6 лет.

  1.3 Состав изделия

В качестве первичных преобразователей температуры в ТП используются (приложение А);

• - для конструктивньк исполнений, приведенных на рисунках А.1-А.10, А.12-А.23 - первичные преобразователи: ТХА Мет1зан-201, ТХА Метран-251, ТСМ Метран-204, ТСМ Метран-254, ТСП Метран-205, ТСП Метран-206, ТСП Метран-256;

• - для конструктивного исполнения, приведенного на рисунке ,А.11 - преобразователь термоэлектрический ТХА Метран-251 со специальным посадочным штуцером с резьбой КУг".

таблицы 4

Наименование	Основные характеристики	Тип	Примеч.
Эталонный Ртутный термометр	Третий разряд; диапазон измеряемых температур от минус 20 до плюс 30 °C Цена деления 0,2 °C	ТЛ-21Б-2
Эталонный термометр сопротивления	Второй разряд; диапазон измеряемых температур от 0 до плюс 630 °C	птс-юм
Эталонный термоэлектрический преобразователь	Второй разряд; диапазон измеряемых температур от плюс 300 до плюс 1200 °C	ппо
Термометр сопротивления эталонный	Третий разряд; диапазон измеряемых температур от минус 196 до плюс 660,323 °C	ЭТС-100
Прецизионный преобразователь сигналов ТС и ТП	Погрешность преобразования ТС ±0,01 °C; Погрешность преобразования ТП ±0,2 °C	Теркон
Г оризонтальная трубчатая печь	Диапазон температур от плюс 200 до плюс 1200 °C	МТП-2М
Компаратор напряжений	Класс точности 0,0015, выходное напряжение 0; 0,1 В	РЗООЗ

Примечания

• 1 Допускается применение других контрольно-измерительных приборов и оборудования с аналогичными или лучшими техническими характеристиками.

• 2 Образцовые средства измерения, применяемые при проверках ТП, должны быть поверены в соответствии с ПР 50.2.006.

  « н га

  S

  с

  О с

• 1.6 Маркировка и пломбирование

  S

  03

  • 1

  S

  • 2

  га «

  га

  J-

  га

  S

  с

  О с

• 1.6.1 На крышке оболочки ТП взрывозащищенного исполнения выполнена рельефная (высота рельефа 0,2-0,5 мм) предупредительная надпись «Открывать, отключив от сети» и маркировка взрывозащиты по ГОСТ Р 51330.0 - в зависимости от исполнения вида взрывозащиты «искробезопасная цепь» - ia, или «взрывонепроницаемая оболочка» - d - 0ExiaIICT6 X (OExiallCTS X) или lExdnCT6 X (lExdllCTS X) соответственно.



  Изм,	Лист	Ла доку м.	rioj^^cb	Дата

  Лист



Обозначения в маркировке взрывозащиты означают;

• - ПС - подгруппа электрооборудования по ГОСТ Р 51330.0;

• - Т5, Тб - температурный класс электрооборудования по ГОСТ Р 51330.0;

• - знак «X» в маркировке взрывозащиты означает;

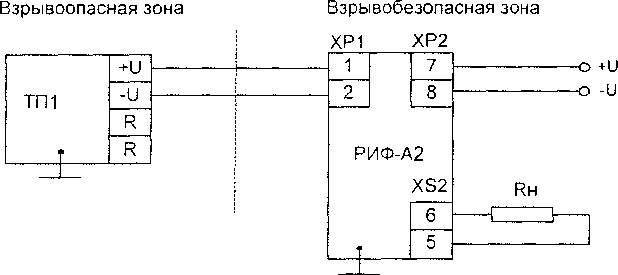

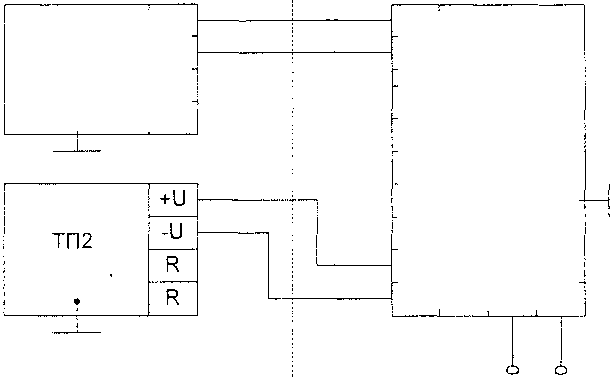

-ТП исполнения Exia должен применяться в комплекте с источником питания и регистрирующей аппаратурой, имеющими вид взрывозащиты «искробезопасная электрическая цепь» и действующие свидетельство или заключение о взрывозащищенности;

- для термопреобразователей исполнений Exia ТХАУ Метран-271-21, -22, -23, ТОМУ Метран-274-21, -22, -23, ТСПУ Метран-276-21, -22, -23, -27 оболочка из полиамида Технамид® А-СВЗО-Л на месте установки не должна подвергаться протиранию, чистке или воздействию

струи воздуха с частицами пыли;

- при эксплуатации необходимо принимать меры защиты от нагрева наружной поверхности ТП вследствие теплопередачи от измеряемой среды выше значений температуры, допустимых для электрооборудования температурного класса Т5 и Тб по ГОСТ Р 51330.0.

• 1.6.2 На паспортной табличке, расположенной на крышке оболочки ТП, должны быть нане-

сены следующие знаки и надписи;

- товарный знак предприятия-изготовителя;

• - знак утверждения типа;

  со ь я с£

  S

  с g

  IZ

• - модель термопреобразователя с кодом исполнения защитной арматуры и видом взрывозащиты, например, ТХАУ Метран-271-08, lExdnCT6 X;

• - длина монтажной части L;

• - предел допускаемой основной приведенной погрешности;

• - рабочий диапазон температур;

- пределы изменения выходного сигнала;

• 1.7 Упаковка

• 1.7.1 Упаковка ТП состоит из потребительской и транспортной тары, изготавливаемой по чертежам предприятия-изготовителя.

ТП упаковывают в полиэтиленовые пакеты и укладывают в транспортные ящики вместе с эксплуатационной документацией.

• 1.7.2 Упаковка соответствует категории КУ-0 или КУ-3 (при поставке на экспорт) по ГОСТ 23170. Упаковочный лист укладывается в каждое грузовое место.

• 1.8 Обеспечение взрывозащиты

• 1.8.1 Взрывозащищенность ТП исполнения Exd достигается заключением его электрических цепей во взрывонепроницаемую оболочку, выполненную в соответствии с ГОСТ Р 51330.1.

Оболочка выдерживает давление взрыва внутри и исключает его передачу в окружающую взрывоопасную среду.

• 1.8.2 Прочность оболочки ТП проверяется при ее изготовлении путем гидравлических испытаний избыточным давлением 1 МПа в течение 1 мин.

  я н я Ct

  S

  с

  § с

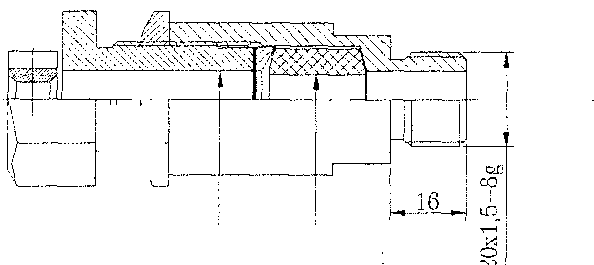

• 1.8.3 Взрывонепроницаемость оболочки ТП обеспечивается применением щелевой взрывозащиты.

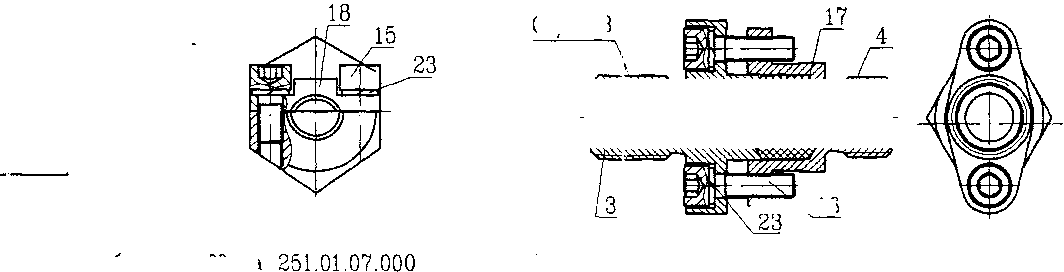

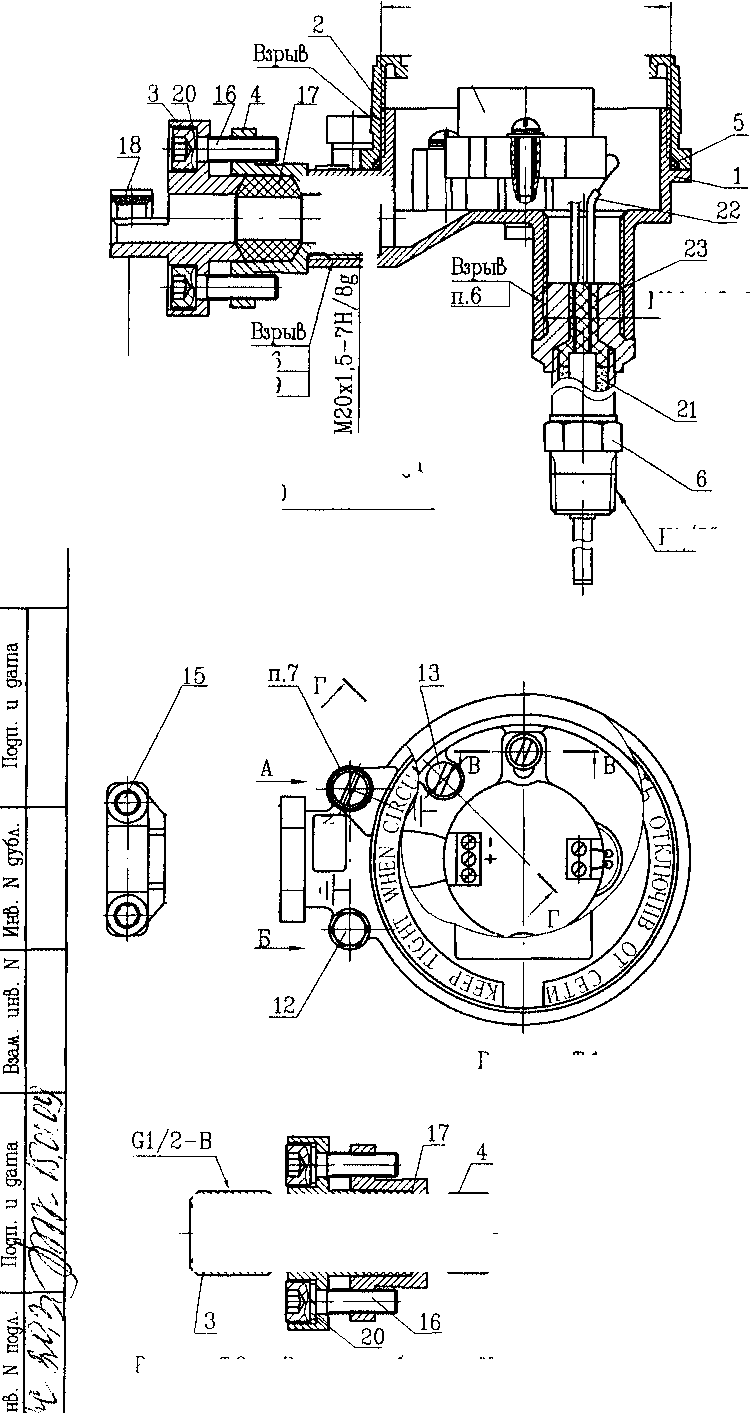

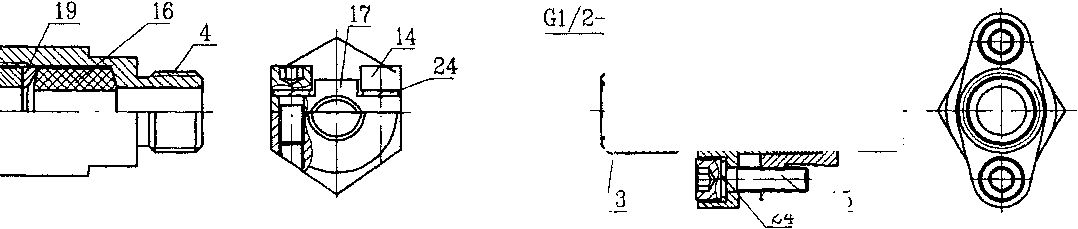

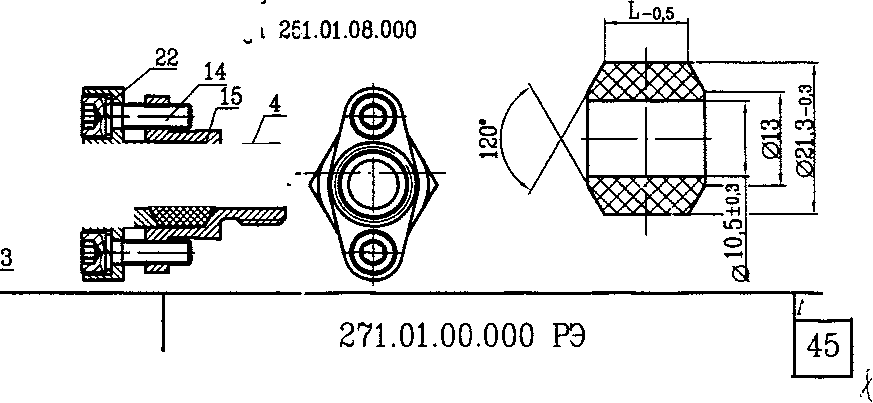

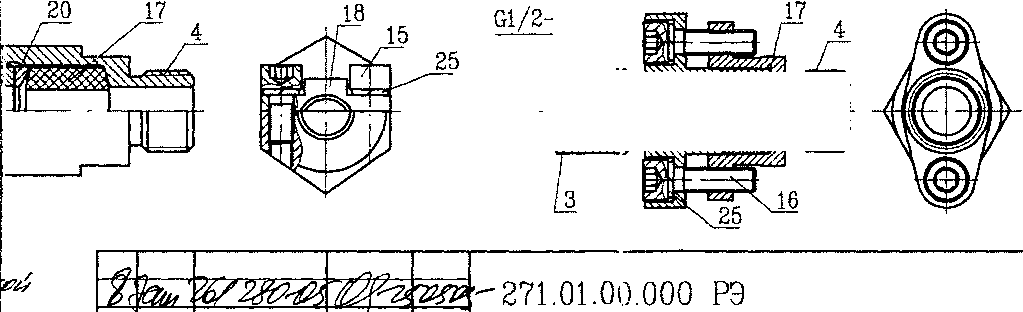

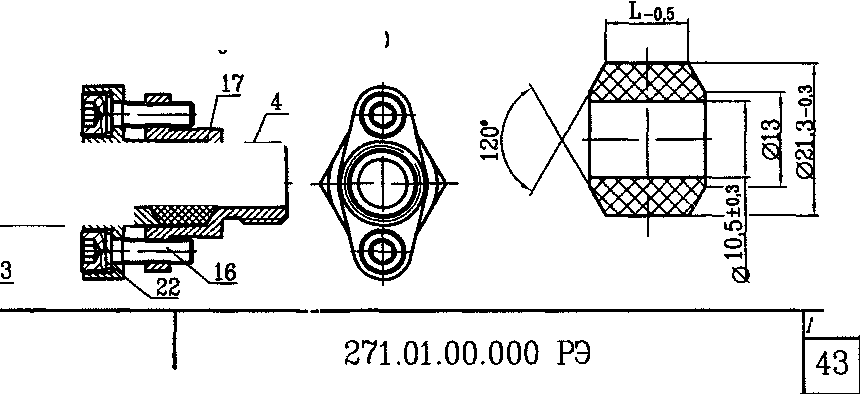

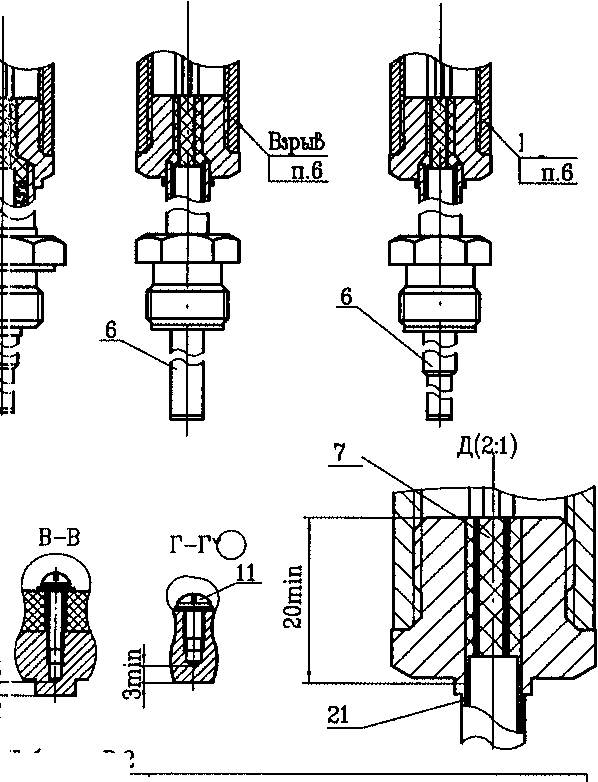

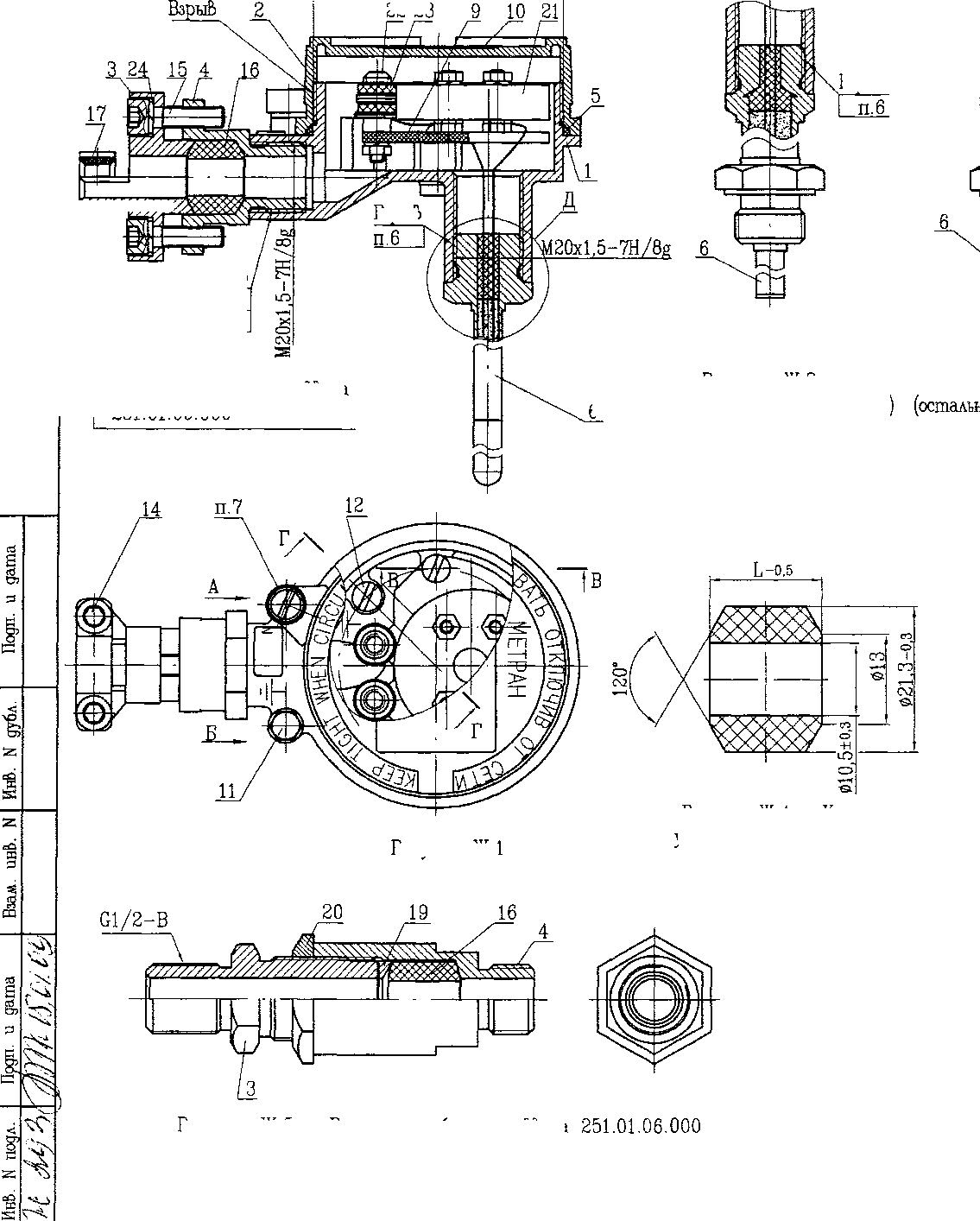

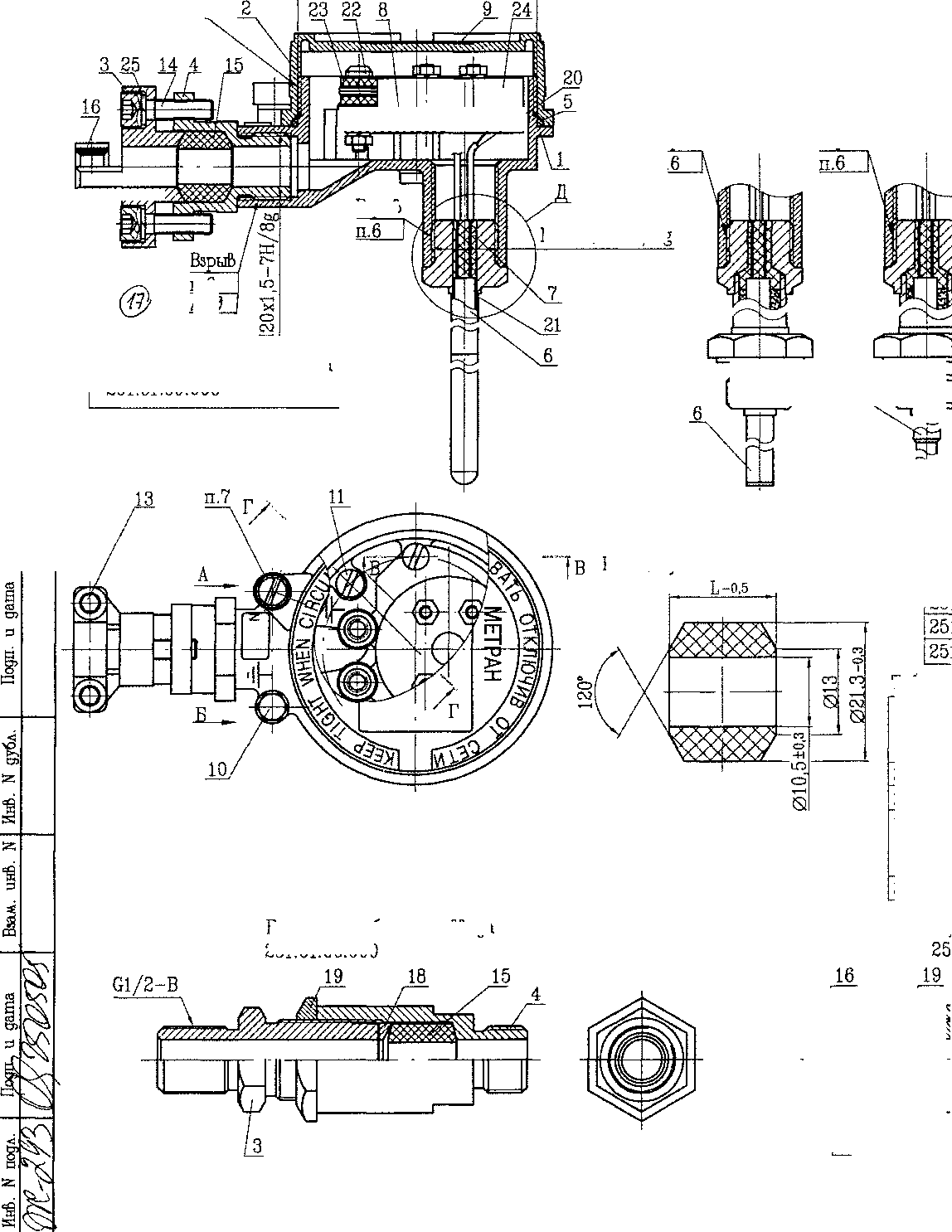

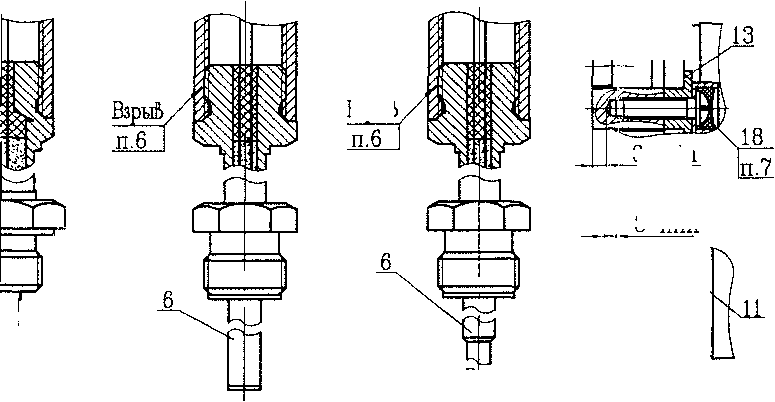

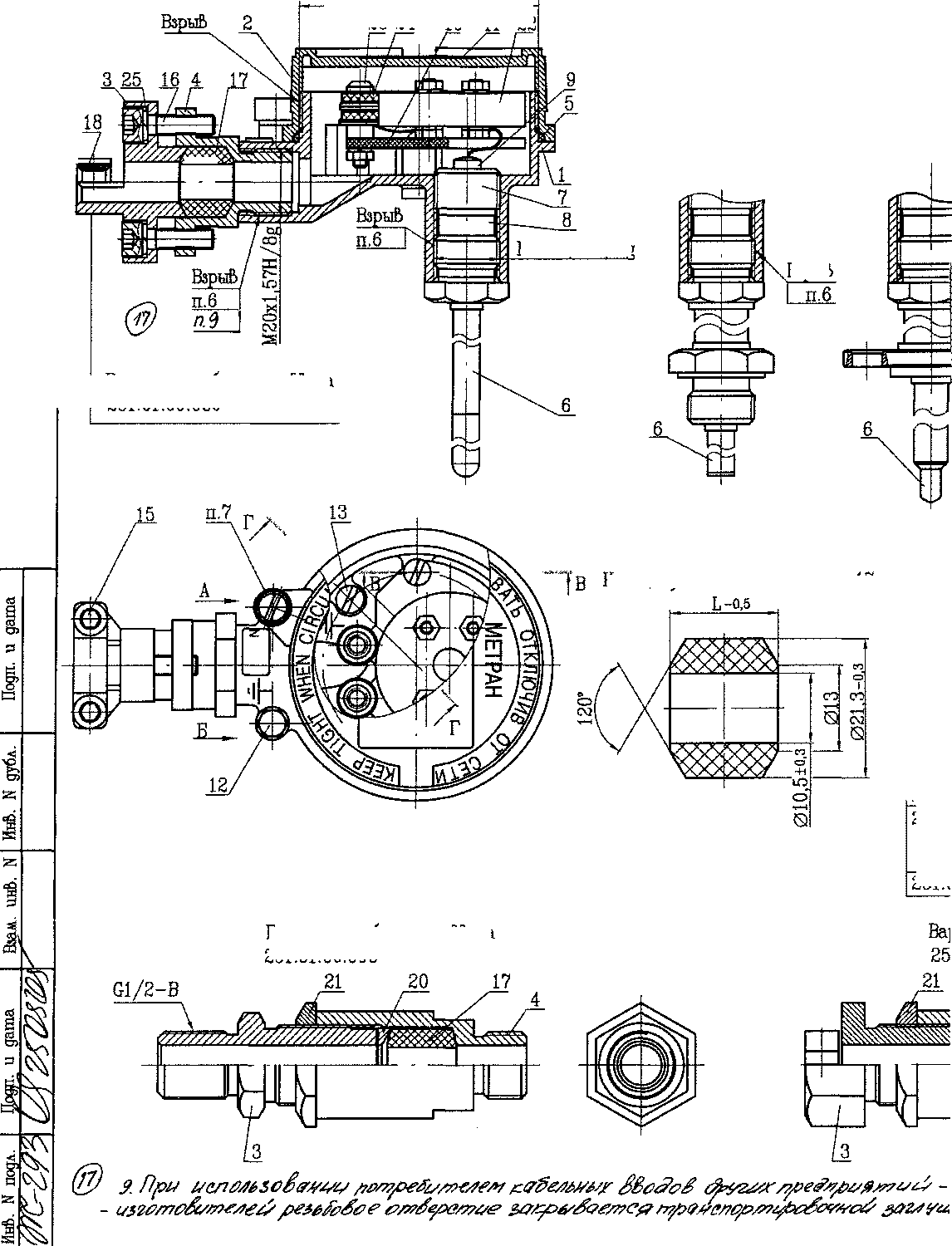

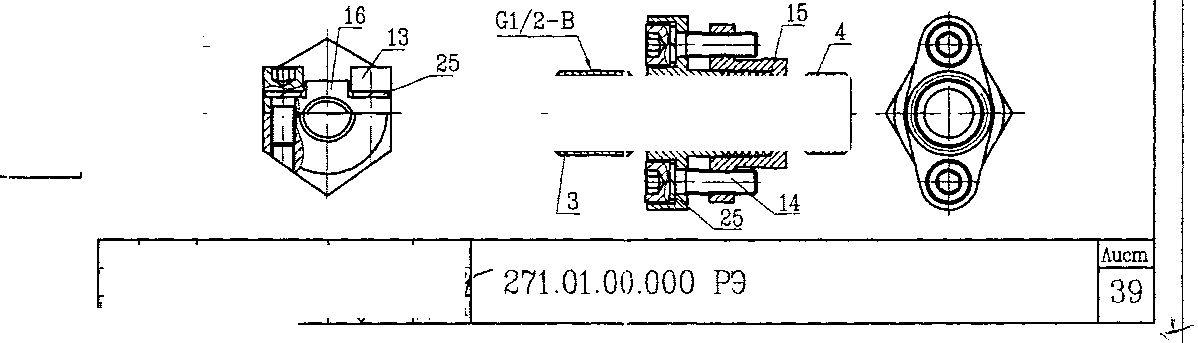

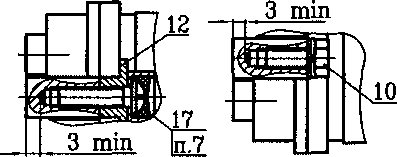

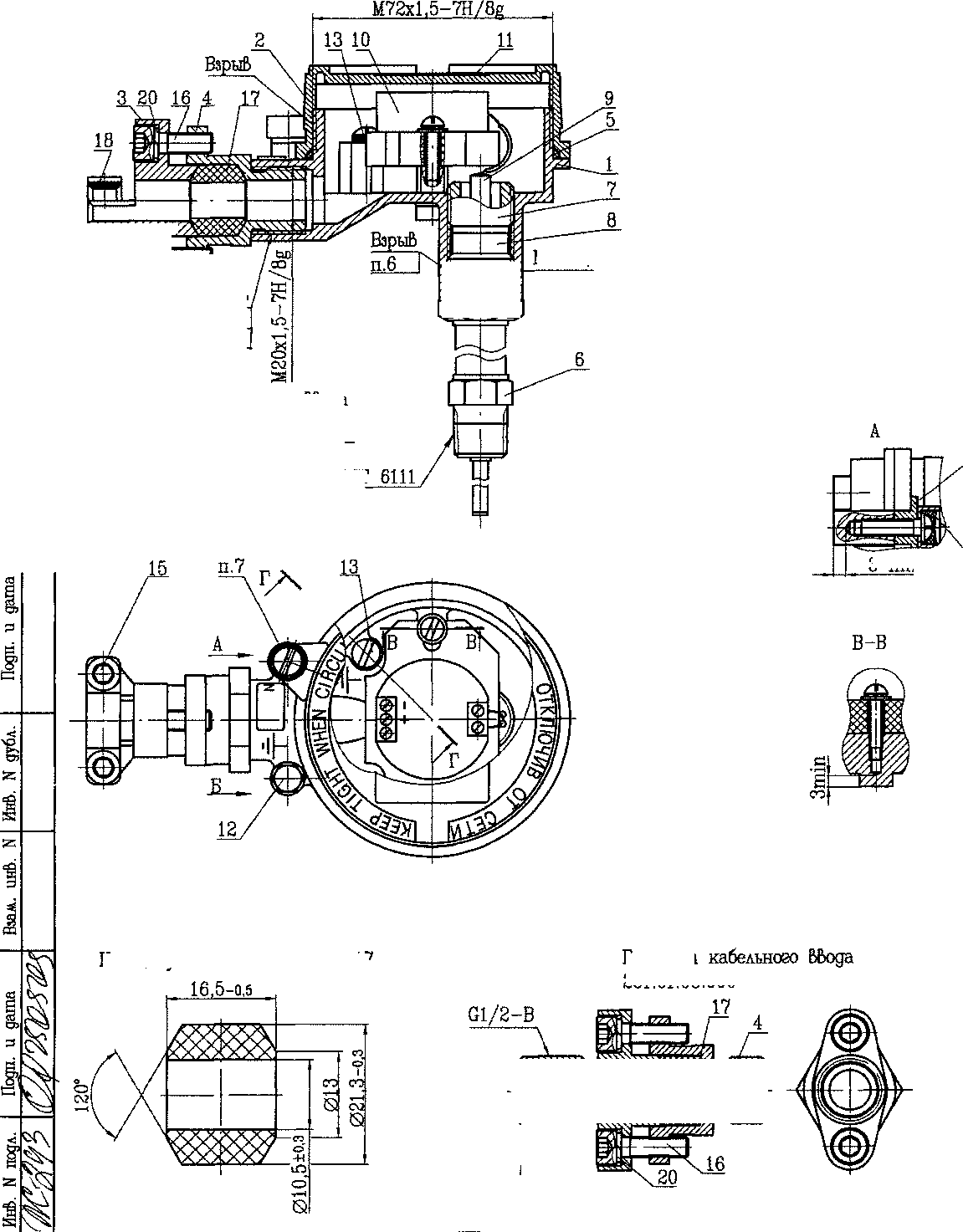

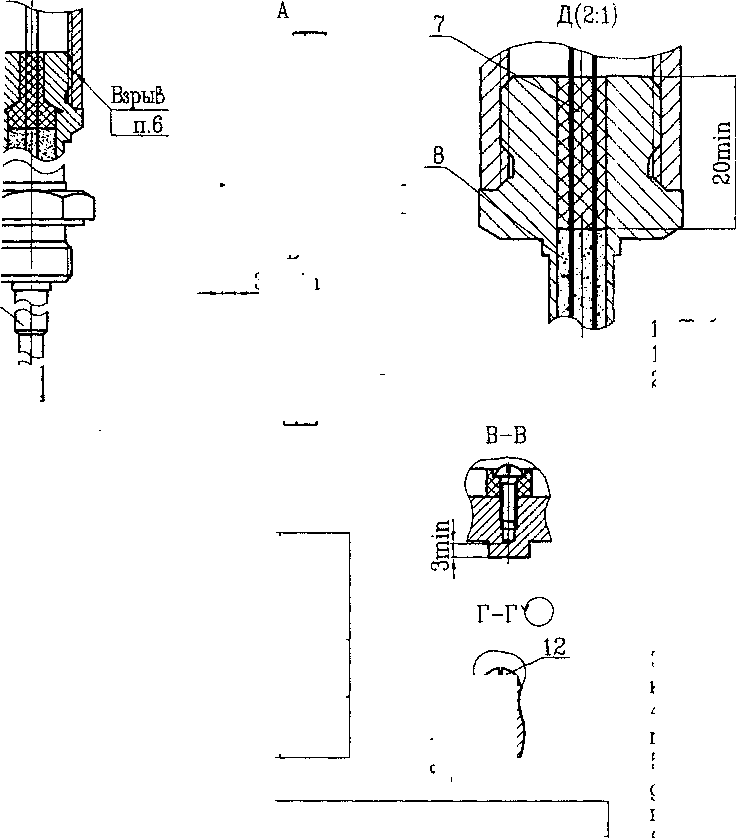

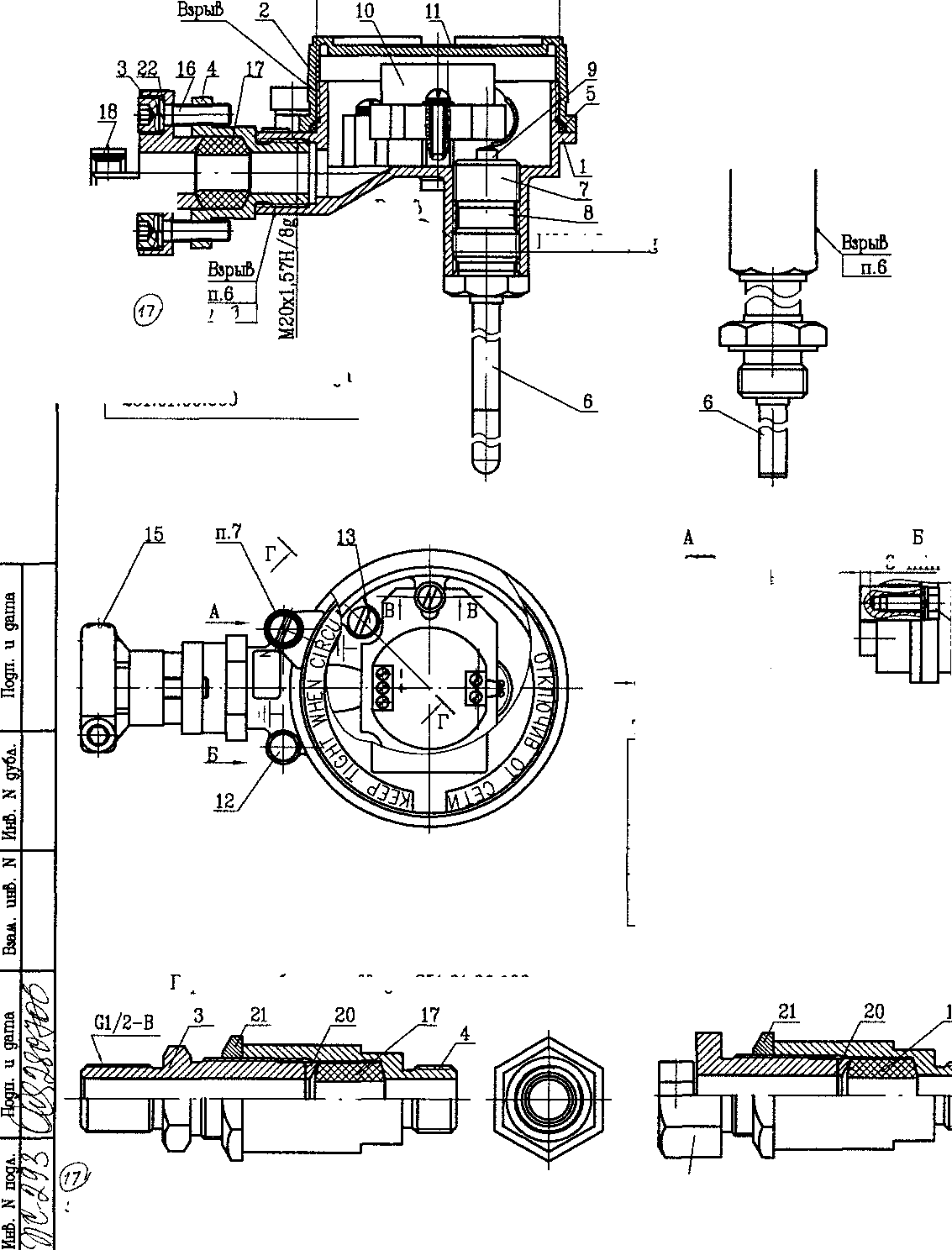

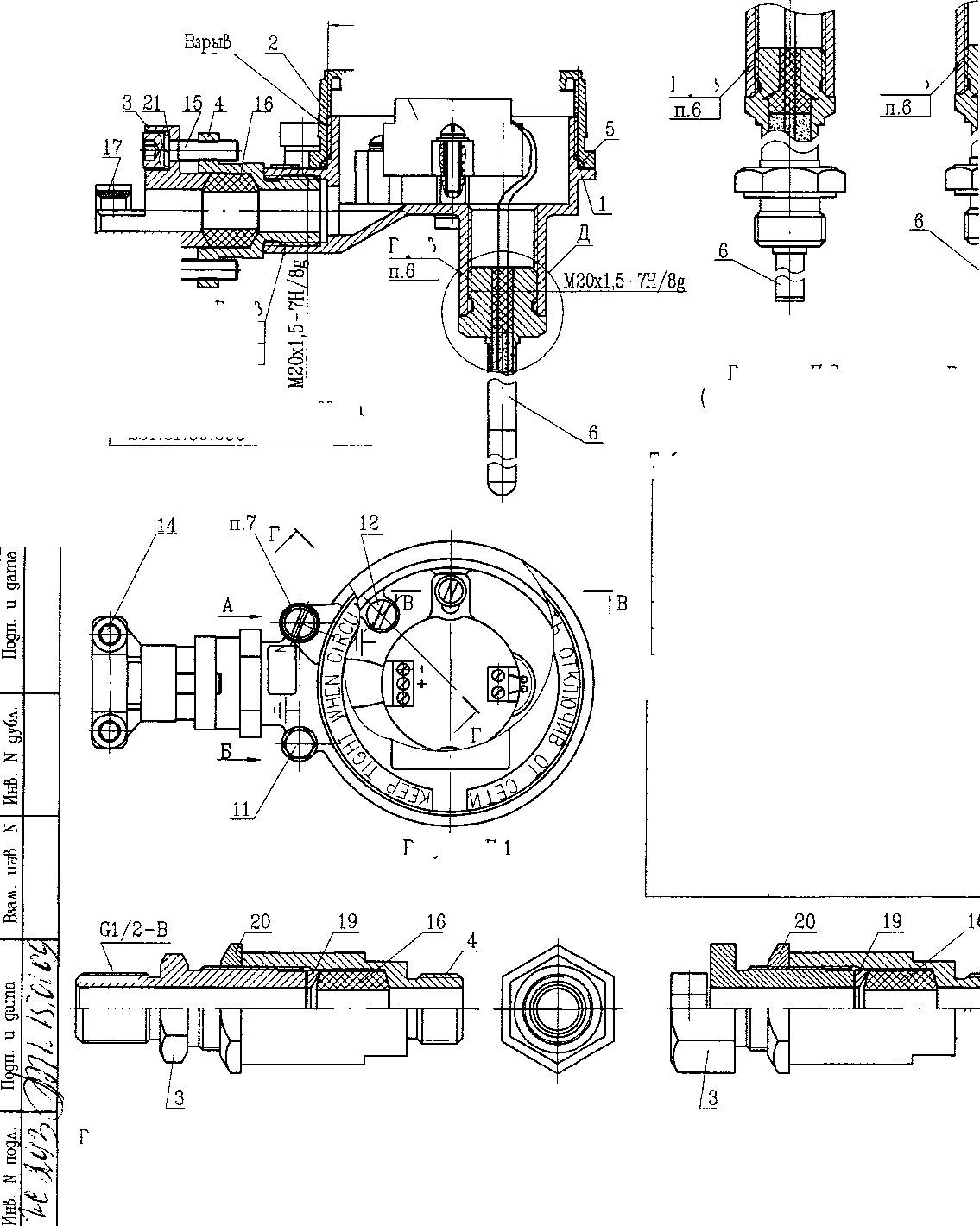

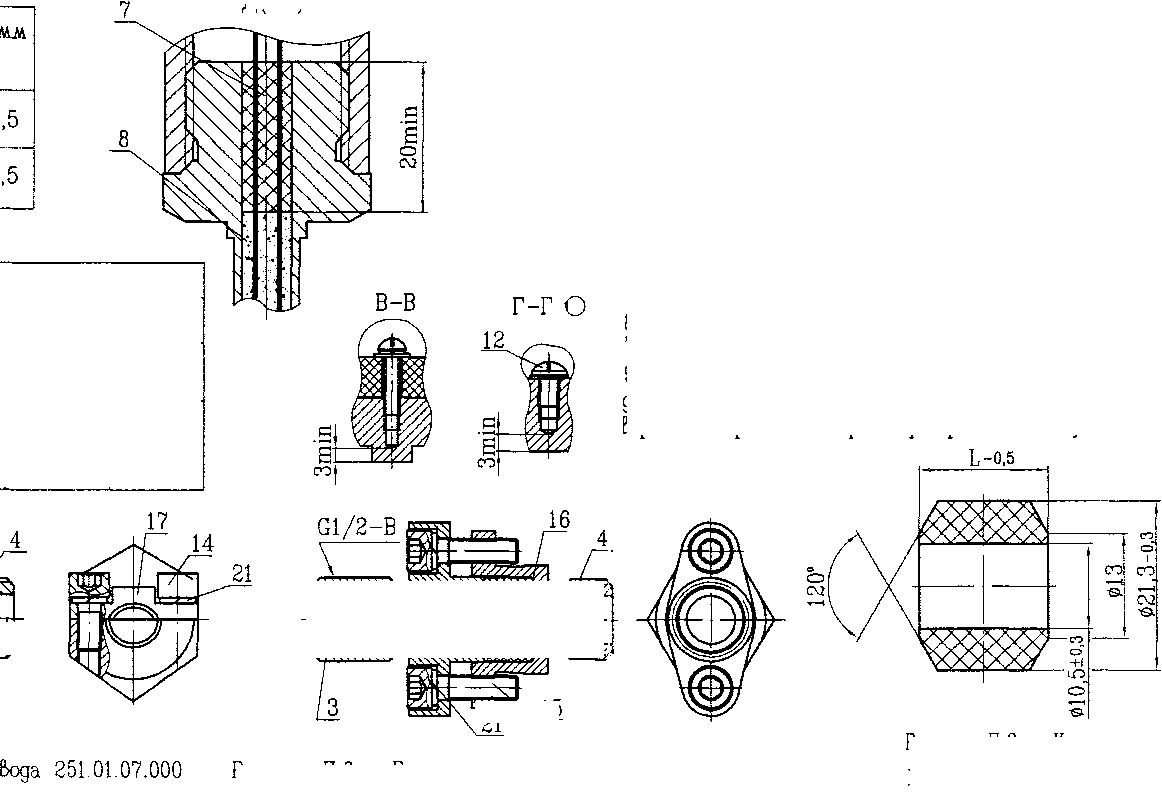

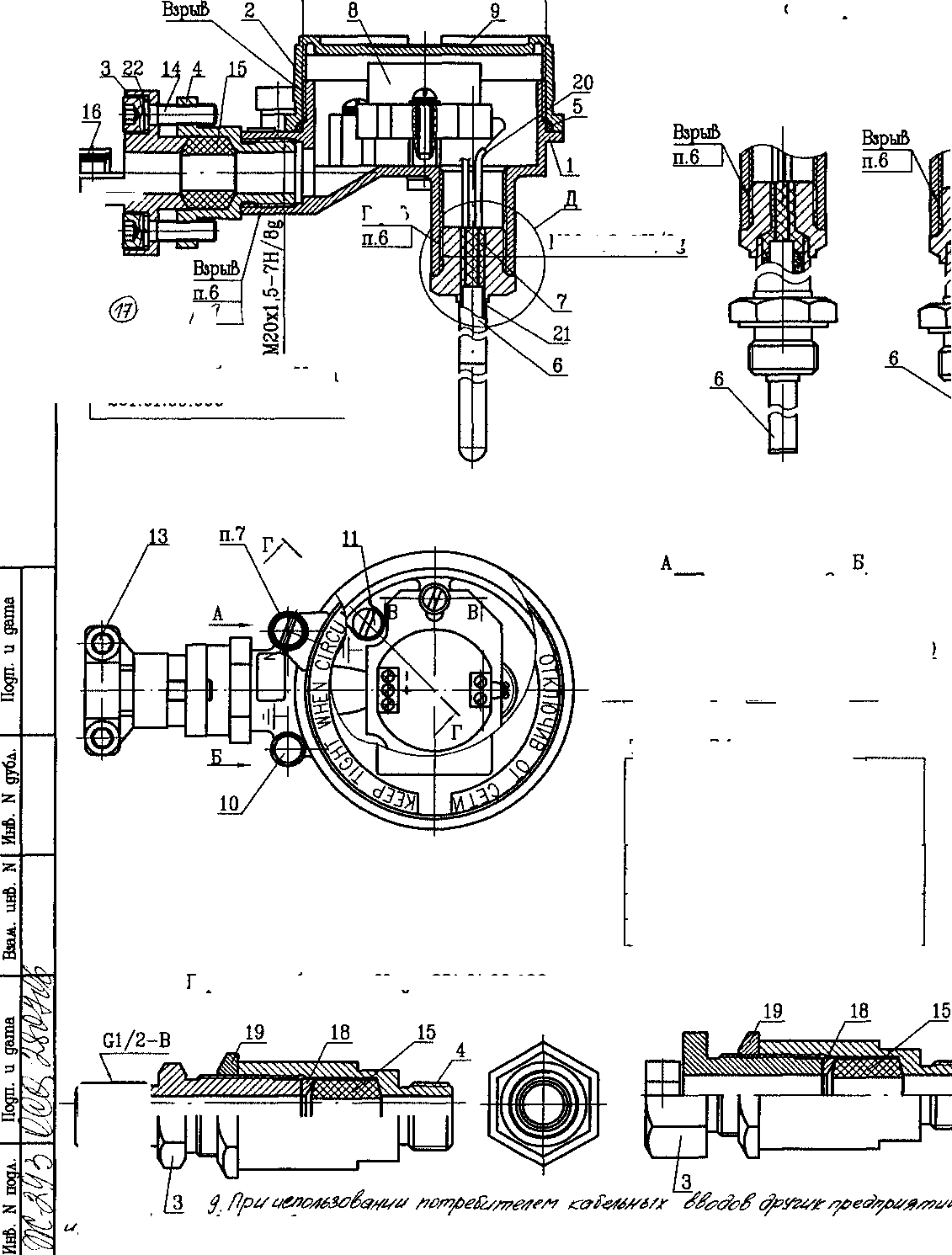

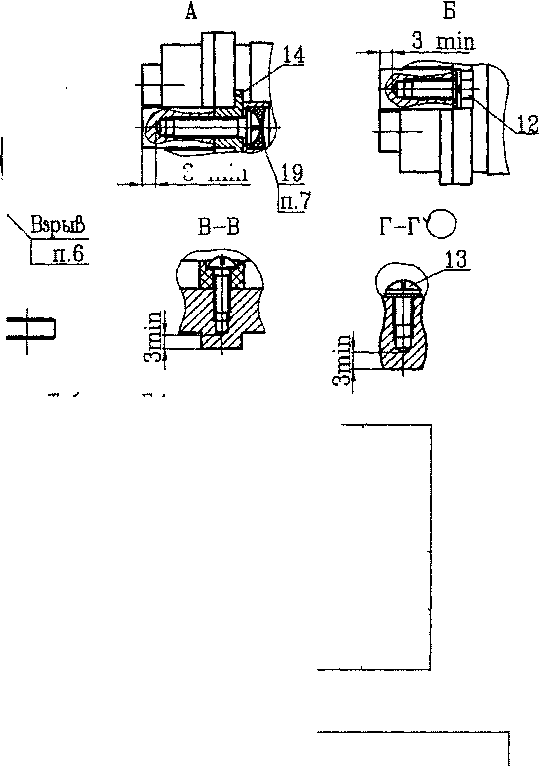

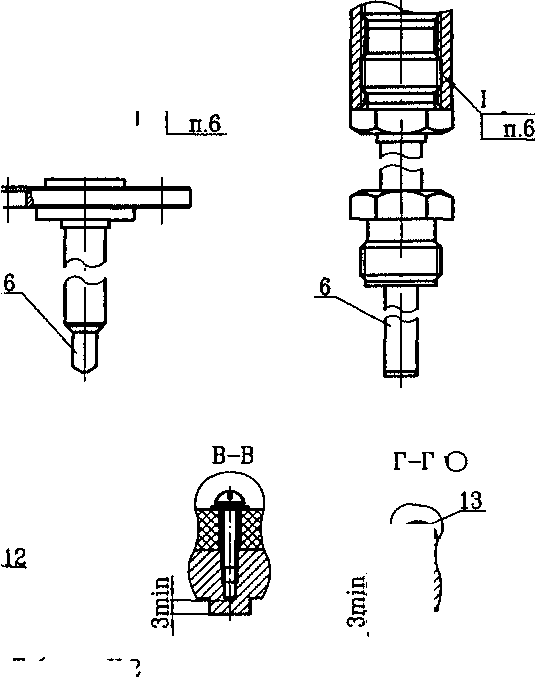

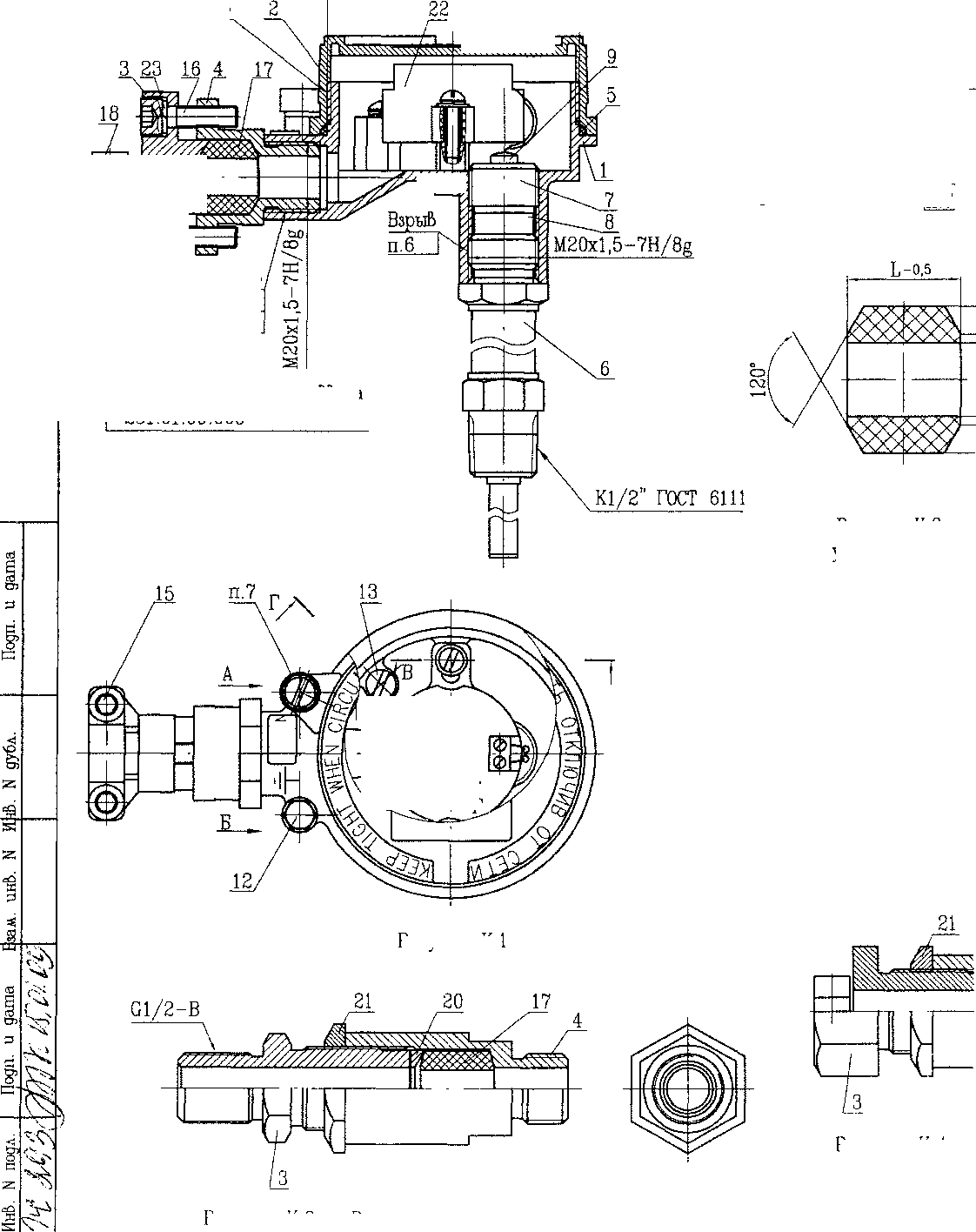

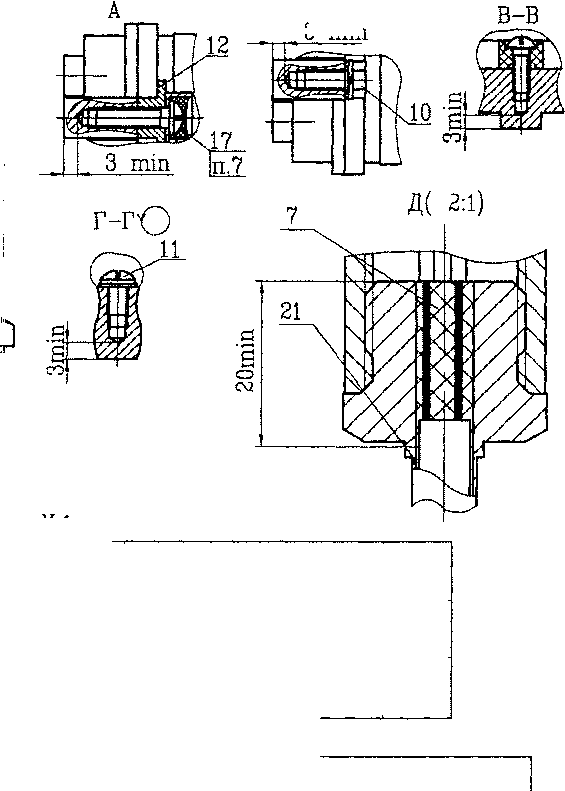

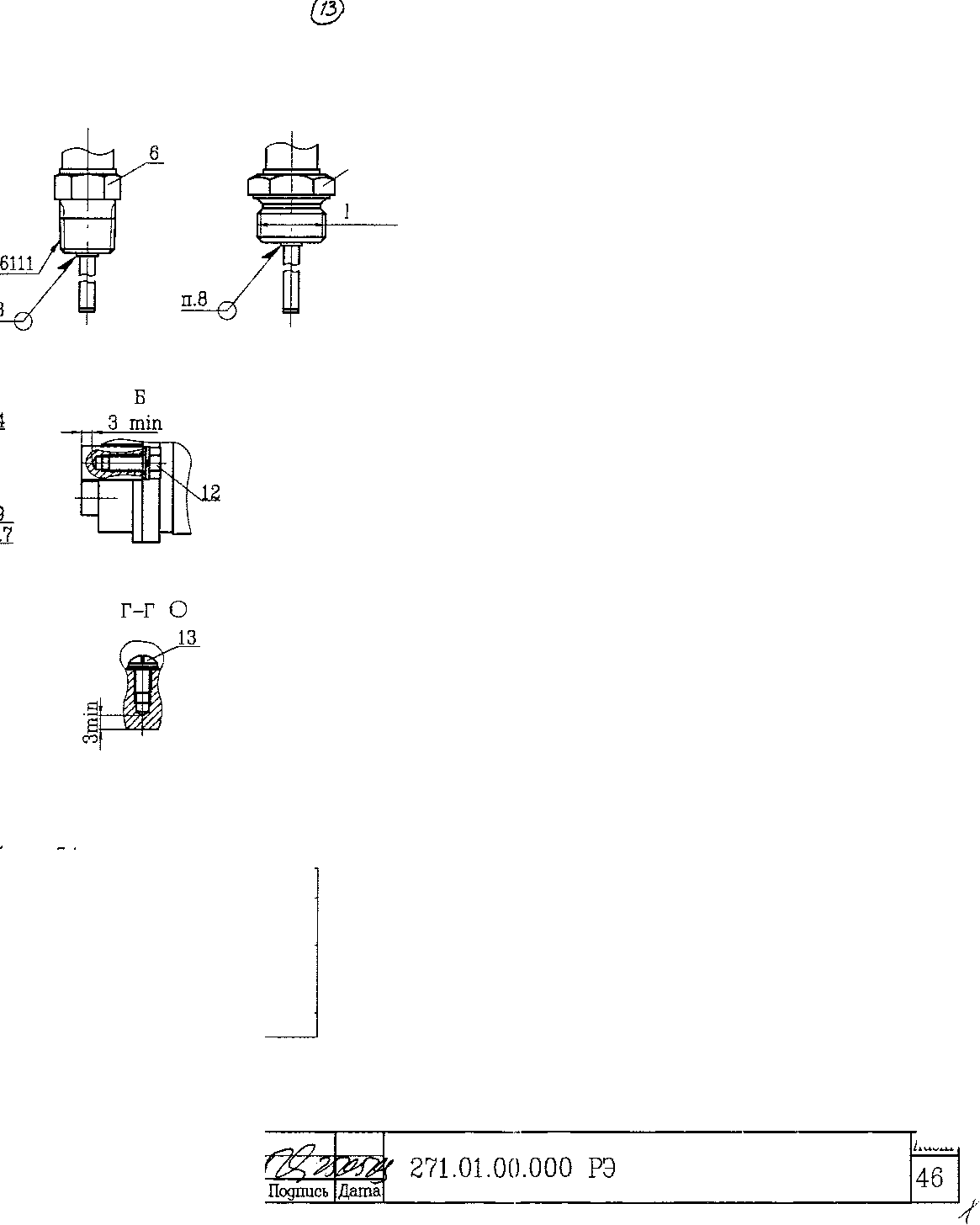

На чертежах средств взрывозащиты (приложения Е - К, Н - Т) словом «взрыв» обозначены сопряжения деталей ТП и параметры, обеспечивающие его взрывозащиту: шаг резьбы, число

Ограничение тока и напряжения в электрических цепях ТП до искробезопасных значений достигается за счет их обязательного функционирования в комплекте с блоками питания и барьерами искрозашиты, указанных в подразделе 1.4.4.

2 Использование по назначению

• 2.1 Эксплуатационные ограничения

• 2.1.1 ТП монтируются в любом положении, удобном для обслуживания.

При монтаже ТП рекомендуется учитывать габаритные и присоединительные размеры, указанные в приложении А.

При выборе места установки необходимо учитывать следующее:

- тему Метран-274, ТСПУ Метран-276 и ТХАУ Метран-271 нельзя устанавливать во взрывоопасных помещениях;

- тему Метран-274-Ех, ТСПУ Метран-276-Ех и ТХАУ Метран-271-Ех следует устанавли

вать во взрывоопасных помещениях (п.1.Г).

• 2.2 Подготовка ТП к использованию

• 2.2.1 При получении ящиков с ТП установить сохранность тары. В случае ее повреждения следует составить акт и обратиться с рекламацией к транспортной организации.

  га н «I сх

  S

  с

  5 С

• 2.2.2 В зимнее время ящики с ТП распаковывать в отапливаемом помещении не менее чем через 12 ч после внесения их в помещение.

• 2.2.3 При получении ТП рекомендуется сделать соответствующие записи в соответствующем журнале либо завести на него свой паспорт, где должны быть указаны; наименование и номер ТП, наименование организации, поставившей ТП.

  й я СХ

  S

  с сх о с

В паспорт должны быть также включены данные, касающиеся эксплуатации ТП. Например, дата установки ТП, наименование организации, установившей ТП, место установки ТП, записи по обслуживанию с указанием- имевших место неисправностей и их причин, восстановительных работ и времени, когда эти работы были проведены.

Предприятие-изготовитель заинтересовано в получении технической информации о работе ТП и возникших неполадках с целью устранения их в дальнейшем.

Все положения по усовершенствованию конструкции ТП следует направлять в адрес пред-

приятия-изготовителя.

• 2.2.4 ТП тему Метран-274-Ех, ТСПУ Метран-276-Ех, ТХАУ Метран-271-Ех могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение оборудования во взрыво-

опасных условиях.

• 2.2.5 Прежде чем приступить к монтажу ТП необходимо осмотреть их. При этом необходимо проверить маркировку по взрывозащите и крепящие элементы, а также убедиться в целостности корпусов ТП.

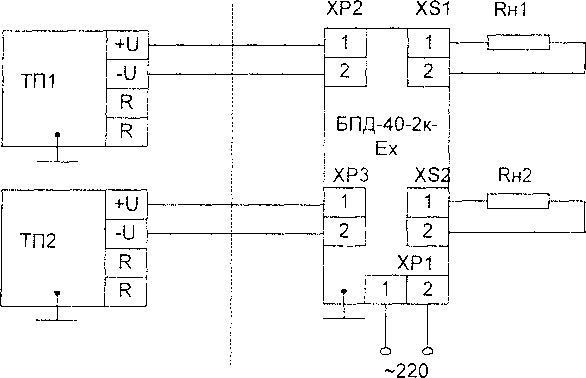

• 2.2.6 Монтаж ТП производить в соответствии со схемами внешних соединений, в качестве примера приведенных в приложениях Б, В.

• 2.2.7 Линия связи может быть выполнена любым типом кабеля с медными проводами сечением не менее 0,35 мь? согласно главе 7.3 ПУЭ. Емкость и индуктивность линии связи между датчиками ТСМУ Метран-274-Ех, ТСПУ Метран-276-Ех и ТХАУ Метран-271-Ех и вторичными устройствами, имеющими вид взрывозащиты «искробезопасная электрическая цепь», не должны превышать 0,10 мкФ и 1,0 мГн соответственно.

• 2.2.8 Подключение кабеля связи производить через кабельный ввод с последующим подсоединением жилы кабеля к стойкам в соответствии с их маркировкой.

При монтаже кабеля снять крышку, отвернуть гайку уплотнения кабельного ввода. После подсоединения жил кабеля к стойкам и его заделки завернуть гайку уплотнения кабеля ввода и поставить крышку на место, при необходимости произвести пломбирование.

• 2.2.9 После окончания монтажа ТП проверьте места соединений с магистралью на герметичность при максимальном рабочем давлении путем контроля за спадом давления. Спад давления за 15 мин не должен превышать 5 % от максимального.

  п

  га П

  S

  с g с

• 2.2.10 При установке ТП во взрывоопасной зоне не допускается подвергать его трению или ударам, способным вызвать искрообразование.

• 2.3 Обеспечение взрывозащищенности ТП при монтаже и эксплуатации

• 2.3.1 Произвести монтаж ТП на объекте. При монтаже необходимо руководствоваться:

  га ь га СЕ

  S

  с g с

• - гл. 7.3 «Правил устройства электроустановок», требованиями ГОСТ Р 51330.13;

• - Инструкцией по проектированию электроустановок;

• - Инструкцией по проектированию электроустановок систем автоматизации технологических процессов;

  ш Z S

  S га га Ш

• - нормативными документами, действующими в данной отрасли;

• - настоящим РЭ.

• 2.3.2 ТП могут устанавливаться в зонах согласно 1.1 в соответствии с маркировкой.

  га н га с£

  S

  с

  5 С

• 2.3.3 Заземлить ТП с помощью внутреннего и наружного заземляющих зажимов. Заземлить ТП исполнений Exia ТХАУ Метран-271-21,-22,-23, ТСМУ Метран-274-21,-22,-23, ТСПУ Метран-276-21,-22,-23.-27 с помощью стяжки, надетой на монтажную часть защитной арматуры.

• 2.3.4 Электрическое сопротивление линии заземления - не более 1 Ом.

  о с S

  ш

  Z

  Изм.	Лист	№ докум.	Подпись	Дата



  Лист



• 2.3.5 Протянуть кабель внутрь оболочки ТП, уплотнить в кабельном вводе и подсоединить согласно схемы приложения В.

Для ТП с видом взрывозащиты «взрывонепроницаемая оболочка»присоединение электрических цепей необходимо осуществлять через кабельные вводы предприятия изготовителя или другие кабельные вводы, сертифицированные в установленном порядке на соответствие требованиям ГОСТ Р 51330.1.

• 2.3.6 После подсоединения, проверить чтобы кабель не выдергивался и не проворачивался в узле уплотнения.

ВНИМАНИЕ: СЛЕДУЕТ ПРИМЕНЯТЬ УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА ТОЛЬКО ПРЕД

ПРИЯТИЯ-ИЗГОТОВИТЕЛЯ!

• 2.3.7 Поставить прокладку между крышкой и корпусом, затем завинтить.

• 2.3.8 Установить стопорную планку и опломбировать ТП в соответствии с чертежом средств взрывозащиты ( приложения Е - К, Н - Т).

• 2.3.9 Если в месте установки ТП температура наружных частей объекта более 70 °C, то необходимо теплоизолировать ТП, исключив передачу тепла к оболочке.

• 2.3.10 При эксплуатации ТП необходимо руководствоваться главой 3.4 «Правил эксплуатации электроустановки потребителей» (ПЭЭП), настоящим руководством по эксплуатации, местными инструкциями на оборудование, в комплекте с которым работают ТП.

К эксплуатации ТП должны допускаться лица, изучившие настоящее руководство по эксплуатации и прошедшие необходимый инструктаж.

• 2.3.11 Во время эксплуатации изделие должно подвергаться периодическому внешнему, а также профилактическим осмотрам.

При внешнем осмотре необходимо проверить:

- целостность оболочки электрооборудования и кабеля, отсутствие на них повреждений, наличие пломбировки стопорного устройства крышки;

- наличие маркировки взрывозащиты.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТП С ПОВРЕЖДЕННЫМИ ДЕТАЛЯМИ ИЛИ НЕ

ИСПРАВНОСТЯМИ.

Во время эксплуатации корпус соединительной головки ТП исполнений Exia ТХАУ Мет-ран-271-21,-22,-23, ТОМУ Метран-274-21,-22,-23, ТСПУ Метран-276-21,-22,-23,-27 не должен подвергаться протиранию, чистке на месте установки или воздействию вентилируемой стр^щ воздуха с частицами пыли.

• 2.3.12 Перед включением ТП необходимо убедиться в соответствии их установки и монтажа указаниям, изложенным в подразделах 2.2 настоящего РЭ. Подключить питание к ТП.

Через 30 мин после включения электропитания убедиться в наличии выходного сигнала с помощью миллиамперметра постоянного тока, подключенного в разрыв цепи внешней нагрузки.

Для задания и контроля измеряемой температуры при определении, например, основной погрешности допускается применять средства задания и контроля температуры, представленные в таблице 4.

• 2.3.13 Возможные неисправности

Таблица 5

Неисправность	Причина	Способ устранения
1 Выходной сигнал отсутствует	1 Обрыв линии нагрузки или в линии связи с источником питания	1 Найти и устранить обрыв
2 Выходной сигнал нестабилен. Погрешность ТП превышает допускаемую и не регулируется	2 Неисправность измерительного преобразователя или термозонда	2 Заменить измерительный преобразователь или термозонд

• 2.3.14 Устранение неисправностей ТП

Устранение неисправностей ТП заключается в замене отказавшего измерительного преобразователя на новый.

Устранение неисправностей ТП следует производить только на предприятии-изготовителе, оснащенном всеми необходимыми контрольно-измерительными приборами и оборудованием по таблице 4.

Для выполнения работ, ТП необходимо демонтировать с объекта.

Замена измерительного преобразователя осуществляется следующим образом;

• - отвернуть крышку;

• - снять измерительный преобразователь со стоек корпуса;

• - установить новый ИП на стойки корпуса;

• - закрепить ИП с помощью гаек на стойках;

• - произвести настройку «нуля» выходного сигнала и «диапазона» в соответствии с указаниями в разделе 3.3, 3.4;

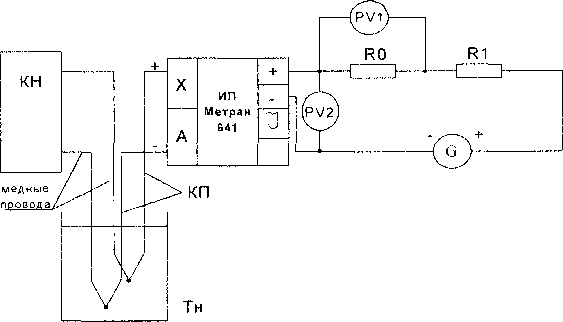

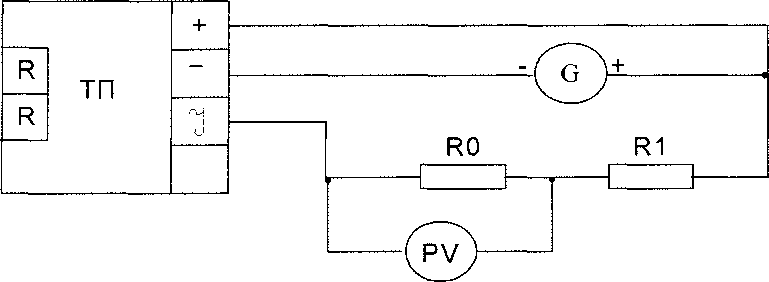

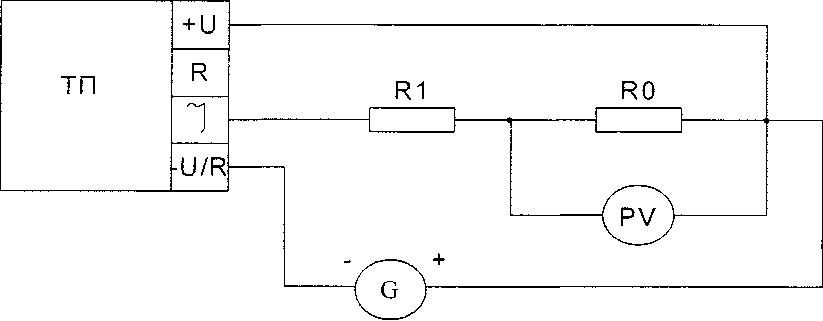

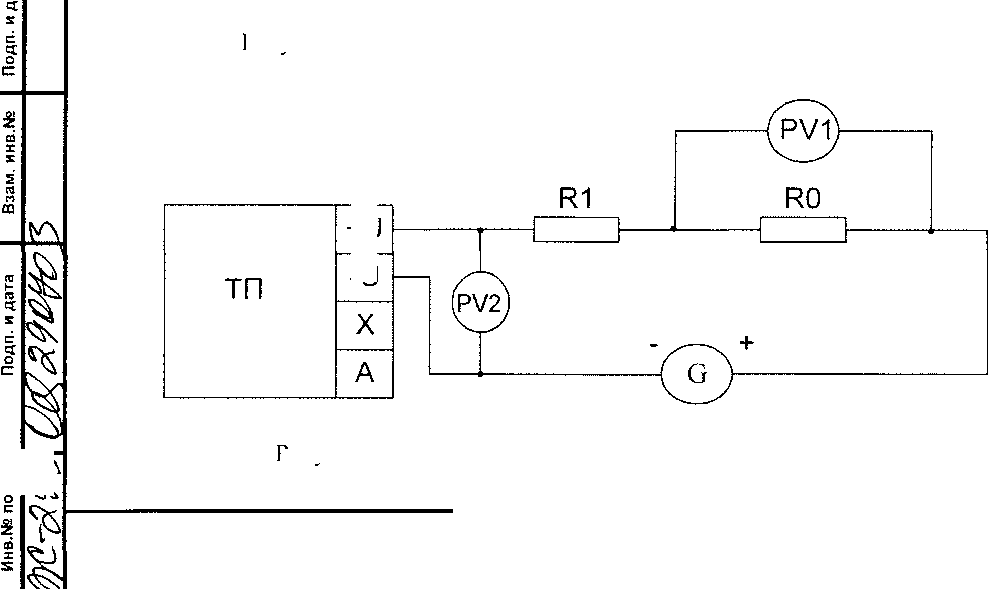

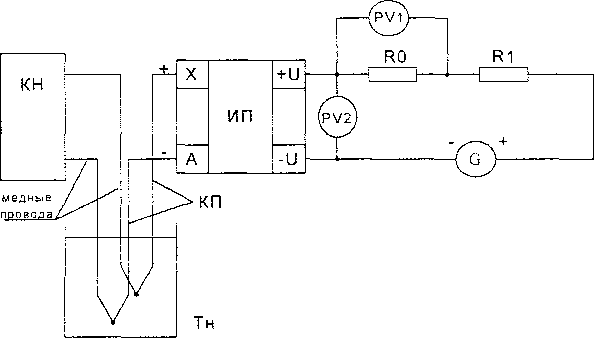

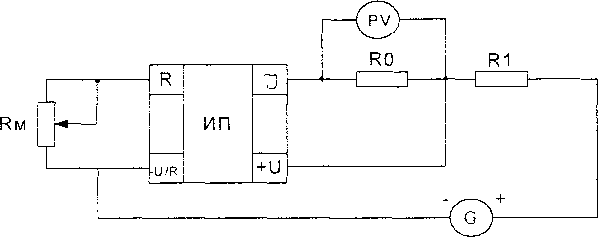

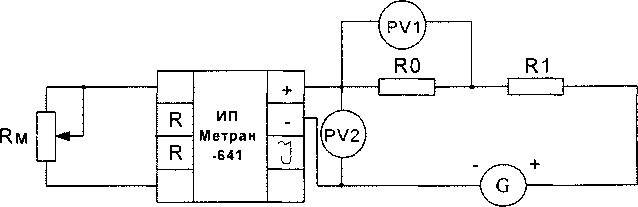

• - произвести проверку основной погрешности по методике, представленной в разделе 3.4;

при положительных результатах проверки основной погрешности ТП закрыть крышку

корпуса.

• 3 Техническое обслуживание

  • 3.1 Общие указания

    • 3.1.1 К техническому обслуживанию (ТО) допускаются лица, изучившие настоящее РЭ и прошедшие инструктаж на рабочем месте.

    • 3.1.2 При эксплуатации ТП необходимо руководствоваться настоящим РЭ, местными инструкциями на оборудование, в комплекте с которым работают ТП.

      я ь я СЕ

      S

      с Et о с

    • 3.1.3 Во время эксплуатации ТП должны подвергаться систематическому внешнему осмотру, а также периодическому осмотру.

При внешнем осмотре необходимо проверить;

соблюдение условий эксплуатации;

• -  целостность оболочки ТП и кабеля;

• -  наличие заземления оболочки ТП (для исполнений Exia);

• -  наличие пломб;

• -  работоспособность ТП.

• 3.1.4 Периодичность профилактических осмотров зависит от условий эксплуатации, но не должна быть реже одного раза в месяц.

• 3.1.5 ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТП С ПОВРЕЖДЕНИЯМИ.

• 3.1.6 Одновременно с внешним осмотром может производиться уход за ТП, не требующий его отключения от сети, например, подтягивание болтов и гаек.

  я и я Ct

  S

  с

  5

  С

  CQ

  Z

  S

  5 я я Ш

• 3.1.7 При профилактическом осмотре должны быть выполнены все работы внешнего ос-метра, а также следующие мероприятия;

• - чистка корпуса соединительной головки ТП от пыли и грязи (кроме ТП исполнений Exia

ТХАУ Метран-271-21,-22,-23, ТСМУ Метран-274-21,-22,-23, ТСПУ Метран-276-21,-22,-23,-27);

• - проверка сопротивления изоляции электрических цепей ЧЭ ТП относительно защитной арматуры.

Проверка сопротивления изоляции производится с помощью мегаомметра напряжением 100 В. Величина сопротивления изоляции должна быть не менее 100 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности не более 80 %.

• 3.2 Меры безопасности

  • 3.2.1 При монтаже, техническом обслуживании и демонтаже ТП необходимо соблюдать меры предосторожности от ожогов и других видов поражения в соответствии с правилами техники безопасности, установленными на объекте.

  • 3.2.2 Замену, отсоединение, присоединение ТП к трубопроводу объекта производить при полном отсутствии избыточного давления.

• 3.3 Методика регулирования и проверки измерительных преобразователей

  • 3.3.1 Регулирование и проверка измерительных преобразователей производится после их замены или при периодических поверках ТП. Величину выходного сигнала определить по показаниям цифрового вольтметра.

  • 3.3.2 Измерение выходного токового сигнала производить в следующей последовательности:

    ев ь то СХ

    S

    с Ct о

    (В н ге СЕ

    X

    с

    5

    £ d

    I

    X

    S

    rs n 03

    ге ь го Ct

    X

    с Ct о с

• - разобрать ТП на первичный и измерительный преобразователи;

• - собрать схемы поверки измерительных преобразователей по приложению Д;

• - включить питание измерительного преобразователя и выдержать не менее 30 мин;

• - задать с помощью магазина сопротивлений или компаратора напряжений входной сигнал ИП, соответствующий нижнему предельному значению измеряемой температуры по МИ 2559;

• - при отличии выходного сигнала от требуемого значения (0 или 4 мА) необходимо произвести корректировку при помощи корректора нуля ИП («0»);

• - установку нижнего значения выходного сигнала необходимо производить с точностью не хуже ±0,008 мА (без учета погрешности контрольных средств измерения);

• - задать с помощью магазина сопротивлений или компаратора напряжений входной сигнал ИП, соответствующий верхнему предельному значению измеряемой температуры по МИ 2559.

При отличии выходного сигнала ИП от значения 5 или 20 мА необходимо произвести корректировку при помощи корректора диапазона ИП («К»). Установку верхнего значения выходного сигнала необходимо произвести с точностью ±0,008 мА.

При необходимости перечисленные операции повторить несколько раз, пока предельные значения выходного сигнала ИП не будут установлены с требуемой точностью.

Установить ИП в корпус и соединить его с первичным преобразователем.

• 3.4 МЕТОДИКА ПОВЕРКИ

Настоящая методика поверки распространяется на термопреобразователи с унифицированным выходным сигнало.м Метран-270, Метран-270-Ех и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - не более 4 лет.

• 3.4.1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 6.

Таблица 6

Наименование операции	Номер пункта рекомендации по поверке	Проведение операции при
		первичной поверке	периодической поверке
1 Внешний осмотр	3.4.5.1	4-	+
2 Опробование	3.4.5.2		4,
3 Проверка сопротивления изоляции ТП	3.4.5.3	“Ь	+
4 Проверка основной приведенной погрешности ТП	3.4.5.4	+	+

Примечание - При получении отрицательньк результатов поверки хотя бы по одному пункту таблицы 6 ТП бракуется.

• 3.4.2 СРЕДСТВА ПОВЕРКИ

  я и-я =с

  S

  с

  5 С

Средства измерения, инструмент и принадлежности, необходимые при поверке, приведены в таблице 4 подраздела 1.5.

• 3.4.3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.4.3.1 К поверке допускаются лица, имеющие необходимую квалификацию, изучившие

    я н я Ct S

    с Ct о с

эксплуатационную документацию на поверочные установки, средства поверки.

• 3.4.3.2 При проведении поверки термопреобразователей соблюдают «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», и требования, установленные ГОСТ 12.2.007.0.

• 3.4.3.3 Электроизмерительные приборы и оборудование должны быть заземлены. Переходное сопротивление между зажимами заземления и контурами заземления (силовым, приборным) должно быть не более 0,1 Ом.

  Я ь я Ct

  S

  с

  Ct о с

  С

  5

  с

  О1

  Z

  I

  13		Л'Л/Э 'f/	Ж/
  Изм.	Лист	К' докум.	Подпись	Дата



  30-80;

  84,0-106,7;

• 3.4.4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.4.4.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C                       20±5;

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

• - напряжение питания согласно 1.2.7;

• - сопротивление нагрузки по 1.2.8.

• 3.4.4.2 Поверяемые термопреобразователи и используемые средства поверки должны быть защищены от вибраций и ударов, а также от внешних электрических полей.

• 3.4.4.3 Перед поверкой необходимо выдержать термопреобразователи при температуре окружающего воздуха (20±5) °C не менее 2 ч.

• 3.4.4.4 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.

• 3.4.5 ПРОВЕДЕНИЕ ПОВЕРКИ

  те н те СХ

  X

  с tl о с

  • 3.4.5.1 Внешний осмотр

При проведении внешнего осмотра термопреобразователя проверяют отсутствие механических повреждений, препятствующих его применению, правильность маркировки, крепление ПНП внутри корпуса соединительной головки термопреобразователя.

При наличии дефектов, несоответствия комплектности, маркировки, определяют возможность дальнейшего применения термопреобразователя.

• 3.4.5.2 Опробование

Для проверки работоспособности поверяемого ТП его помещают в термостат (печь) с температурой, соответствующей любой точке диапазона измерения ТП, и убеждаются в наличии выходного токового сигнала, который должен быть в диапазоне изменения выходного сигнала. Затем ТП извлекают из термостата (печи). Выходной сигнал ТП при этом должен измениться вслед за изменением измеряемой температуры.

выходным контактам термопреобразователя, а другой - к металлической защитной арматуре. По истечении 1 мин или через меньшее время, за которое показания средств измерения практически установятся, производят отсчет показаний, определяющих электрическое сопротивление изоляции. Электрическое сопротивление изоляции должно быть не менее 100 МОм.

• 3.4.5.4 Определение основной приведенной погрешности термопреобразователя

Определение основной приведенной погрешности термопреобразователя проводят при трех

значениях диапазона измерения температуры; начальном, среднем и конечном, с отклонениями ±5 °C (до 300 °C); ±10 °C (до 600 °C); ±25 °C (до 1000 °C). Количество отсчетов при каждом значении температуры - не менее двух. Измерение проводят в следующей последовательности:

• 1) Помещают поверяемый термопреобразователь и эталонное средство измерения на одинаковую глубину в криостат, калибратор, термостат, печь согласно таблице 7.

Таблица 7 - Перечень криостатов и нагревательного оборудования, применяемого в зависимости от типа, исполнения, длины термопреобразователя, а также температуры поверки.

• 2) Подключают поверяемый термопреобразователь к источнику питания постоянного тока и сопротивлению нагрузки согласно схемы, приведенной в приложении Г;

• 3) Время выдержки эталонного СИ и поверяемых ТП должно быть достаточным для установления теплового равновесия, но не менее 30 мин;

• 4) Полученные данные заносят в таблицу 8;



  Таблица 8

  Номер ТП	Поверочная точка, °C	Показания эталонного СИ, Ом/мВ	Действительная температура, td, °C	Показания поверяемого ТП Гых? мА	Значение темпера-ту'ры, измеряемой ТП, ti, °C	Основная погрешность ТП		Предел допускаемой основной погрешности, уо, %
  						абсолютная (ti-td), °C	приведенная Y, %

Для заполнения таблицы проводят следуюгцие расчеты:

а) Значение действительной температуры ta рассчитывается при использовании эталонного платинового термометра сопротивления по ГОСТ 8.157, а при использовании образцового термоэлектрического преобразователя - по ГОСТ Р 8.585;

б) Значение температуры t,, измеренное ТП, рассчитывается исходя из величины Пыхл по следуюхцей формуле:

в) Основная погрешность ТП вычисляется по формуле:

t —t~

max min

где tj, t„,ax, Ьпт ТО же, что и в формуле (1);

td - действительное значение температуры, измеренное эталонным СИ, °C.

• 5) Допускается для ТП е                                         погрешности ±0,5

±1,0 % определять            основную приведенную погрешность, как сумму погрешности

чувствительного элемента и погрешности измерительного преобразователя.

• 6) Основная приведенная погрешность ТП не должна превышать значений, указанных таблице 1.

• 3.4,6 Оформление результатов поверки

При положительных результатах поверки на термопреобразователь выдают свидетельство поверке в соответствии с ПР 50.2.006, поверительные клейма наносят в соответствии ПР 50.2.007.

При отрицательных результатах поверки термопреобразователь к применению не допуска-

ЮТ, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием при-чин в соответствии с ПР 50.2.006.

• 4 Транспортирование и хранение

  • 4.1 ТП могут храниться как в транспортной таре, так и без упаковки.

ТП в транспортной таре следует хранить в штабелях по 5 ящиков в соответствии с условиями хранения 3 по ГОСТ 15150, а без упаковки хранить на стеллажах по условиям хранения 1 по ГОСТ 15150.

Для проведения входного контроля не рекомендуется вскрывать чехол из полиэтиленовой пленки, в котором упакован ящик.

• 4.2 Транспортирование ТП должно производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов действующими на данном виде транспорта.

• 4.3 Во время погрузочно-разгрузочных работ и транспортирования, ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

  ес и я d

  s

  с d о с

  «с н «S Ct

  S

  с g с

  я н я d

  S

  с

  § с

  I

  о с

  03 X

  S

  Изм.	Лист	№докум.	Подпись	Дата



• 5 Утилизация

В ТСПУ Метран-276 содержаться драгоценные металлы, масса которых определяется после списания и утилизации.

Утилизация драгоценных металлов ТСПУ Метран-276 производится в соответствии с инструкцией № 68н Министерства финансов РФ «О порядке учета и хранения драгоценных металлов, драгоценных камней, продукции из них и ведения отчетности при их производстве, использовании и обращении», утвержденной 29.08.2001.

ПРИЛОЖЕНИЕ А (обязательное)

Габаритные размер;,!, масса, исполнения ТП

Примечание - Для исполнений ТХАУ Метран-271 длина наружной части I выбирается из ряда 120, 160, 200мм, для исполнений ТСМУ Метран-274, ТСПУ Метран-27б - 1=120 мм.

ПРИЛОЖЕНИЕ Б (справочное)

Схемы внешних соединений термопреобразователей ТХАУ Метран-271, тему Метран-274, ТСПУ Метран-276

Rh=R0+R1

R0=100Om 100<Rh<1000 Ом

G - источник питания

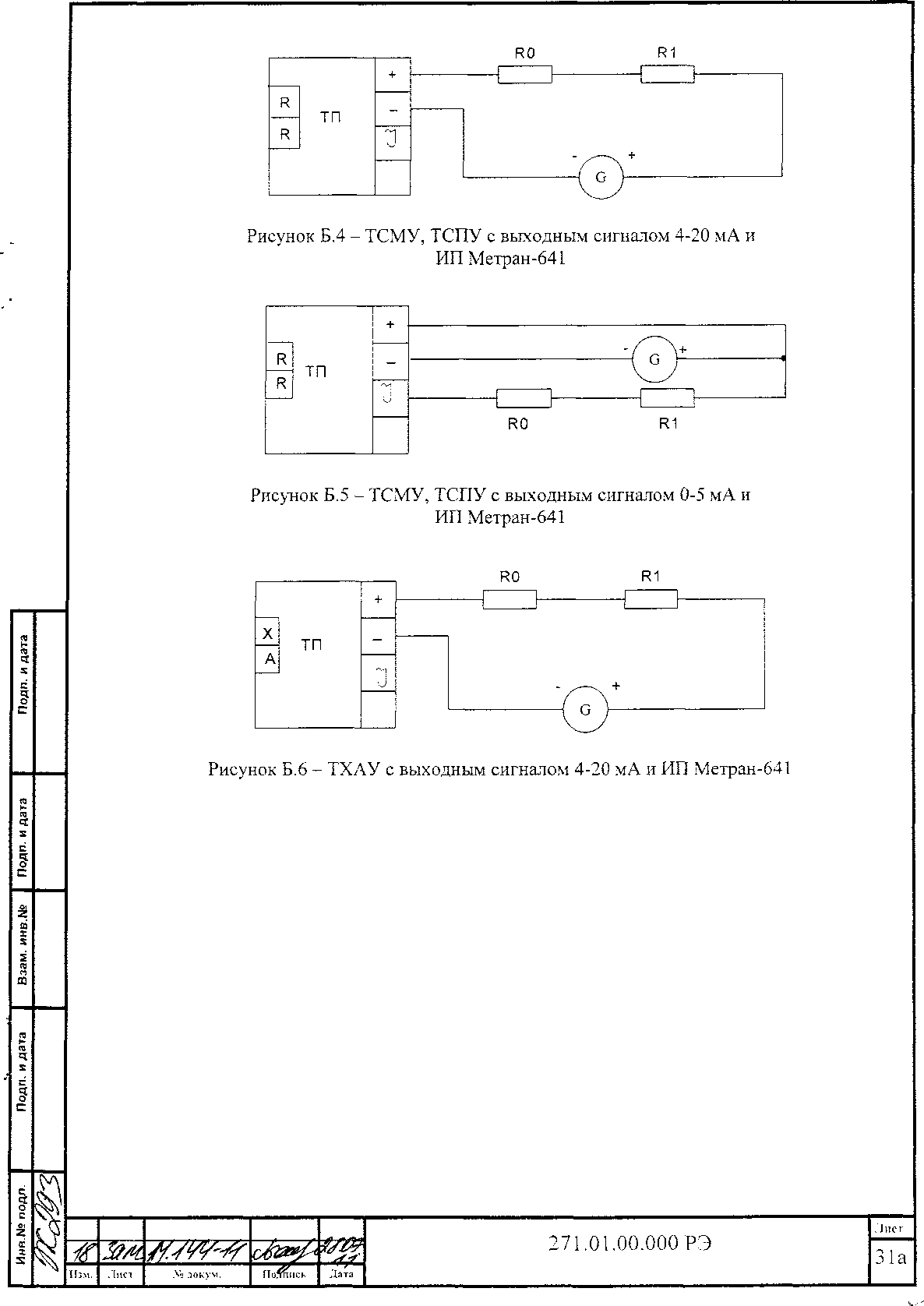

Рисунок Б.1 - тему, ТСПУ с выходным сигналом 4-20 мА и ИП-205

ПРИЛОЖЕНИЕ В (справочное)

Схемы внешних соединений термопреобразователей ТХАУ Метраи-271, тему Метран-274, ТСПУ Метран-276 исполнения Exia

Параметры линии связи, не более:

Rh                        200 Ом

С кабеля                       0,1 мкФ

L кабеля                      1,0 мГн

Длина линии связи       1000 м

Рисунок В.1- Соединение термопреобразователей с блоком питания

БПД-40-2к-Ех

Параметры линии связи, не более:

Rh                        200 Ом

С кабеля                      0,1 мкФ

L кабеля                       1,0 мГн

Длина линии связи             1000 м

Рисунок в.2- Соединение термопреобразователей с барьером РИФ- А2

Параметры линии связи, не более:
Rh	200 Ом
С кабеля	0,1 мкФ
L кабеля	1,0 мГн
Длина линии связи	1 000 м

Рисунок В.З- Соединение термопреобразователей с блоком питания

БПС-300-2к-Ех

ПРИЛОЖЕНИЕ Г

(обязательное)

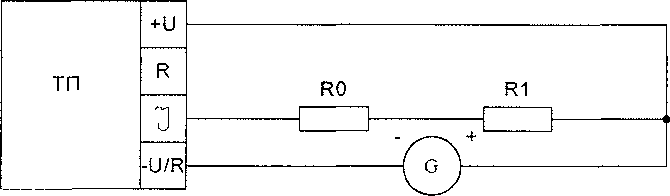

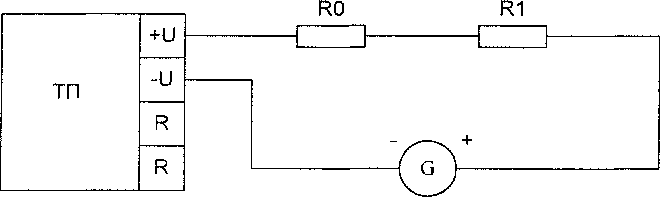

Схемы соединений термопреобразователей при определении основной погрешности

R0 - образцовая катушка сопротивлений

R1 - магазин сопротивлений

С - конденсатор фильтрации помех

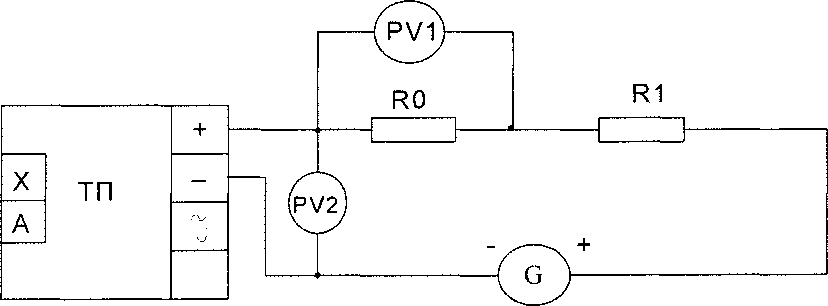

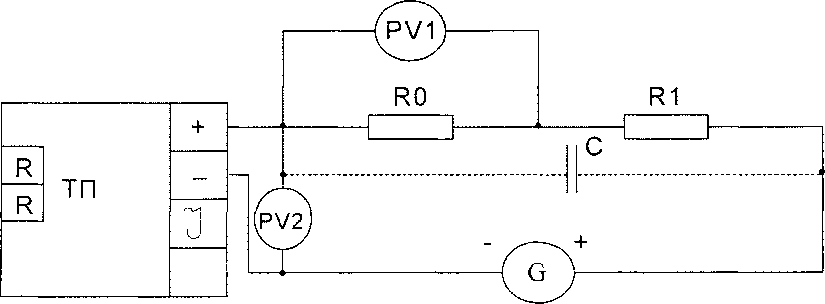

Рисунок г.4 - тему, ТСПУ с выходным сигналом 4-20 мА и ИП Метран-641

Рисунок г. 5 - тему, ТСПУ с выходным сигналом 0-5 мА и ИП Метран-641

ПРИЛОЖЕНИЕ Д (справочное)

Схемы подключения измерительных преобразователей при определении основной погрешности

PV1,PV2- вольтметр цифровой

G - источник питания

ИП - измерительный преобразователь

Rm - магазин сопротивления

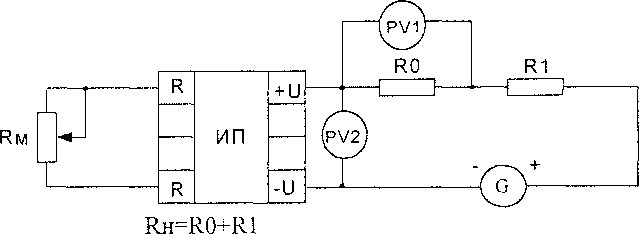

Рисунок Д.1 - ИП-205 ТСМУ, ТСПУ с выходньм сигналом 4-20 мА

Рисунок д.2 - ИП-055 ТСМУ, ТСПУ с выходным сигналом 0-5 мА

Rh=R0+R1

PV1,PV2- вольтметр цифровой

G- источник питания

ИП - измерительный преобразователь Rm - магазин сопротивления

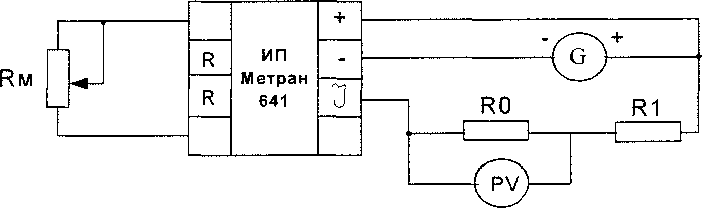

Рисунок д.4 - ИП Метран-641, ТСМУ, ТСПУ с выходным сигналом 4-20 мА

Рисунок д.5 - ИП Метран-641, ТСМУ, ТСПУ с выходным сигналом 0-5 мА

КН - компаратор напряжений КП - компенсационные провода Тн - термостат нулевой

Рисунок д.6 -ИП Метран-641, ТХАУ с выходнььм сигналом 4-20 мА

ЕНИЕ Е

елъное)

нВ ВзрыВозащшпы а ТХАУ Метран-271-Exd еображ^ателем ИП-205

1-корпус, 2-крышка, З-муфхпа, 4-штуцер, б-гфокдадка, б-защшгшая арматура, 7-гаОзса, В-прокладка, 9-Вст^ка термо-летрическая, 10-клеммная колодка, 11-табличка паспортная, 12-6олт зазелления, 13-Винт Ьнутреннко заземления, 14-сто-пориая планка, 15,16-&инты, 17-кольцо уплотнительное, 18-планка, 19-мастика, 20-шайба, 21-контрзацка, 22-измерителънът преобразсйатель, 23-клемма, 24-зацка, 25-шаа6а пружинная.

• 1. (Ьэбодныа объем ВзрыВонепроницаемоц оболочки 130 Испытательное даВАение-1МПа.

• 2. MiimepuaAu;

-корпус, крышка-сплаВ АК-12;

-мусрта (поз.З), штуцер (поз.4), шайба (поз,20)-таблицо- Е,2;

-защитная арматура-сталь 12Х18Н10Т или 10Х17Н13М2Т В зависимости от исполнения; -кольцо уплотнительное-       таблипя Е.1;

-ааока {поз.7)-сталъ 12Х18Н10Т;

-клэммная KOAogKa-noAu^ug«£|ori/Z£Wi?w<^-4-C650-/f -клзмма (поз.23)Г^гапка’*’^о1^4)-сталь 12Х18Н1ОТ.

• 3. На ncfepxHocmax, обозначенных "ВзрыВ”, не до-пускиотся забоины, раксАины, трещины и другие дефедпы.

• 4. Кольцо уплотнительное поз.17 предназначено для .лоншажа кабеля с наружным диаметром от 8 до 10 мм.

• 5. В резьбсйых соединениях, обозначенных "ВзрыВ”, долж.-1о быть В зацеплении не менед 5 полных, не-пс^рсжденных, непрерывных Бишкек».

• 6. РезьбоБые соединения М20х1,5, (^наченные "ВзрьВ", стопорить клеем К-300'5/.

• 7. Еюмбиребка пломбироВочноп мастикоп.

• 8. Дшна рез1^ы резьбоВых сскдинениа, о&значенных "ВзрыВ”, - не менее 8 мм.

  (В

ПР’ (об Чертеж с термопреобразсЛателеп ТОМУ Метран-27^

ЖЕНИЕ Ж

тельное)

дстВ ЬзръАозаздиты

Cxd с излерителъным преобразователем. ИГ1-205

СЕНИЕ И дельное) шВ Ьзрьйозащшпы

Q ТСГО' Метран-276-Exd ес^разсЛателеА ИП-205

1-корпус, З-крышка, З-муфта, 4-шп1уцер, 5-прокладка, 6-терлозонд, 7-кле'й К-300-61, З-клелмная колодка, 9-та6личка паспортная, 10--болт заземления, И-Винт Внутреннезо заземления, 12-стопорная планка, 13.14&инты, 15-колъцо уплотнительное, 16-цланка, 17-мас-тика, 18-шаи6а, 19-контртика, 20-трубка фшоропластсЛая, 21-перикла8оБът порошок, 22-клемма, 23-гаика, 24-измерителъныа пре-образсбателъ, 25-шайба пружинная.

• 1. Оэбодньт с^ъем ВзрыВонепроницаемоп оболочки

130 см®. Испьппагпелъное дайление-1МПа.

• 2. Штериалы;

-корпус. крышка-сплаВ АК-12;

-муфпаа (поз.З), штуцер {поз.4), шайба (поз.18)-.. таблица И.2;

-защитная арматура-сталь 12Х18Н10Т или 10Х17Н13М2Т В з^исимости от исполнения; -кольцо уплотнительное-       таблицей.!;

-клеммная

• 3. На поверхностях, ^о&наченных *”В8рь1В”, не до-пускЕкются забоины, раксЛины, трещины и другие дефекппы.

• 4. Кольцо уплотнительное поз.15 пр^азначено для монтажа кабеля с наружным диаметром от 8 до 10 мм.

• 5. В резьбсАых соединениях, обозначенных ’ВзрыВ”, должно быть Б зацеплении не менее 5 полных, неповрежденных, непрерывных Бишкек».

• 6. Резьбсбые сомнения М20х1,5, обозначенные “ВзрыВ”, стопорить клеем К-ЗОО-б"/.

• 7. ГЬьомбироБка пломбироВочнои мастикоп.

• 8. Д,шна рез1^ы резьбоВых соединении, обозначенных ”Взрь:В", - не менее 8 мм.

ОЖЕНИЕ К

ателъное)

гдстб БзрыБозащиты

:Q ТХАУ Метран-271-ll-Exd

>ателем Метран-641"Ех-2 (ПИ"-Е!х-4)

Лист

ПРИЛОЖЕНИЕ Л

(обязательное)

Монтажный комплекл кабельного ввода

ПРИЛОЖЕНИЕ Н

(обязательное)

средств ВзрьЛозащиты

Вгтелец Т5САУ Метран-271-Exd

:фа)бразоВателел. Метран-641-Ех-2

ПРИЛОЖЕНИЕ П

(обязательное)

средств ВзрыВозащиты гтелеп ТОМУ Метран-274-Exd 1рео6разоВателем Метран-641-Ех-4

3

□

1

]

ок П.З смотри

: П.1)

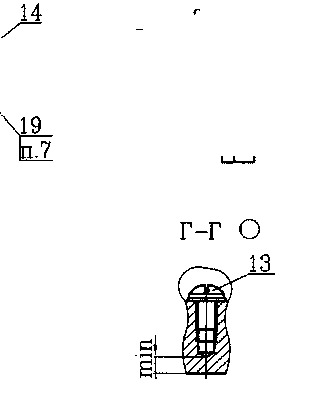

• I- корпус, 2-крышка, З-муфша, 4-штуцер, 5-прокладка, 6-термозонд,

• 7- компаунд Виксинт К-68,

• 8- периклазоБьт порошок,

• 9- измерительный преобразователь,

• 10- табличка паспортая,

• II- болт заземления,

• 12- Бинт Внутреннего заземления,

• 13- стопорная планка, 14,15-Ьинты,

• 16- кольцо уплотнительное,

• 17- ПАанка, 18-мастика, 19-шааба, 20-контргаика, 21-шайба пружинная

• 1. СЬободньт объем БзрыБонепроницаемоп оболочки 130 см^. Испытательное даЬление - 1 МПа.

• 2. Материалы;

-корпус, крышка-сплаЬ АК-12;

-муфта (поз.З), штуцер (поз.4), шайба (поз.19)-смотри таблицу П.2;

-защитная арматура-сталь 12Х18Н10Т или 10Х17Н13М2Т Ь зависимости от исполнения;

-кольцо уплотнительное - смотри таблицу П.1.

• 3. На поверхностях, обозначенных "ВзрыВ’, не допускаются забоины. ракоБины, трещины и другие дефекты.

• 4. Кольцо уплотнительное поз. 16 предназначено для монтажа кабеля с наружным диаметром от 8 до 10 мм.

• 5. В резъбоЬых соединениях, обозначенньк ’ВзрыБ”, должно быть В зацеплении не менее 5 полных, неповрежденных, непрерывных ЬишкоБ.

• 6. РезьбоБые соединения М2 Ох 1,5, обозначенные ”Взрьй”, стопорить клеем К-300.

• 7. ПломбирсЛка пломбироВочноп мастикоП.

• 8. Длина резьбы резьбоБых соединениа, обозначенных "ВзрыБ”, - не менее 8 мм.

• 9. При использовании потребителем кабельных ВБодоБ других предприятип-изготоБишелеи резьбоБое отверстие закрывается транспортироВочноц заглушкой.

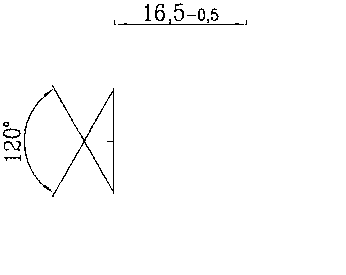

  Рисунок п.9 - Кольцо уплотнительное поз, 16

  					271.01.00.000 РЭ	Лист 44
  йзм.	Лист	N докум.	Подпись	Дата

ЖОЖЕНИЕ Р

бязательное)

средств ВзрыБозащиты ei3(toaeAea TCIiy-276-Exd ^юбразоВателем Метран-641-Ех-5

1-корпус, 2-крышка, З-луфта, 4-хшпуцер, б-срокладка, б-защшпная арАнтура, 1-

В-прокдадка, 9-ЬстаВка терАо-Астрическая, 10-изАерителъш>т преобразователь, И-табличка паспортная, 12-болт зажАдения, 13-Винт Внутреннето зазеАления, 14-сто-порная планка, 15,16-Бинты, 17-колъцо уплотнительное, 18-планка, 19-мастика. 20-шайба пружинная.

• 1. СТюбодныП ЬзрыбонепроницаеАои оболочки

130 СА®. Испытательное даБление-lMIIa.

• 2. Материалы:

-корпус, крьгажа, штуцер (поз.4)-спАаБ АК-12: -муфта (поз.З) -         таблица С.1;

-3!шттная арлатура-сталь 12Х18Н10Т;

-кольцо уплотнительное-резина ИРП-1338: -заика (поз.7)-сталь 12Х18Н10Т.

• 3. На поверхностях, обозначенных ”ВзрыБ”. не допускаются забоины, раксАины, трещины и gpyaue дедюяпы.

• 4. Кольцо уплотнительное поз. 17 предназначено для Аонтаха кабеля с наружныА guaAempoA от 8 до 10 АА.

• 5. В резь6сЛ)ЫХ соединениях, обозначенных "ВзрыВ”, должно быть Б зацеплении не Аенее 5 полных, неповрежденных, непрерывных БитксВ.

• 6. РсзьбоБые соединения М20х1,5, обозначенные ”ВзрьВ”, стопорить клеем К-300-61.

• 7. ПломбироБка плоАбироВочнои мастикоц.

• 8. Одарка.

• 9. Длина рез1бы резьбоВых соединении, обозначенных ”Взрц&", - не менее 8 мм.

W. При

ЙНИЕ Т гедьное) лпБ Взры&озащиты "фицироВанным Выходным сигналом лъным преобразователем Метран-б41-Ех--6

• I- корпус, 2-крьп1ка, 3-муфта, 4-штуцер,

5-прокладка, 6-защитная арматура,

10-измерительный преобразо^тель,

• II- табличка паспортная, 12-болт заземления,

• 13- Бинт Бнутреннето заземления,

• 14- стопорная планка, 15,16-Бинти,

17-кольцо упАопоншпельное, 18-планка, 19-мастика,

20-шааба пружинная, 21-периклазоБьга порошок,

• 22- трубка фторопластовая.

• 23- клеи К-300.

  СО
  шал деталей
  а	Штуцер поз.4
  АК-12 арми-ыи сталью ПОТ	СплаБ АК-12
  АК-12

• 1. свободный объем ВзрыВонепроницаемоа оболочки

130 см®. Испытательное даВление - 1 МПа.

• 2. Материалы;

-корпус, крышка, штуцер (поз.4)-спАаВ АК-12;

-муф1па (поз.З) - смотри таблицу Т.1;

-защитная арматура-сталь 12Х18Н10Т;

-кольцо уплотнительное-резина ИРП-1338;

-гайка (поз.7)-сталь 12Х18Н10Т.

• 3. На поверхностях, обозначенных "ВзрыБ”, не допускаются забоины, ракоВины, трещины и другие дефекты.

• 4. Кольцо уплотнительное поз.17 предназначено для монтажа кабеля с наружным диаметром от 8 до 10 мм.

• 5. В речьбоВых соединениях, о&значенных ”ВзрыВ’, должно быть В зацеплении не менее 5 полных, неповрежденных, непрерывных БиткоБ,

• 6. Резьб’ОБые соединения М20х1,5. обозначенные ”ВзрыБ", стопорить клеем К-300.

• 7. ПломбироВка пломбироВочноп мастикоа.

• 8. Длина резьбы резьбоБых соединении, обозначенных "ВзрыВ", - не менее 8 мм.

• 9. При исполъзсВании потребшпелем кабельных ВВодоБ других предприятии-изготовителей резьбсВое отверстие закрывается транспортировочной заглушкой.

■)
