УТВЕРЖДАЮ

ОСЦИЛЛОГРАФЫ ЦИФРОВЫЕ

GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502A, GDS-73504A

Методика поверки

Пенза

2012

Настоящая методика поверки распространяется на осциллографы цифровые GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502A, GDS-73504A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров периодических и непериодических электрических сигналов в диапазоне частот: 0...150 МГц (GDS-73152, GDS-73154), 0...250 МГц (GDS-73252, GDS-73254), 0...350 МГц (GDS-73352, GDS-73354), 0...500 МГц (GDS-73502A, GDS-73504A), производства фирмы «Good Will Instrument Со. Ltd» (Тайвань) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками (межповсрочный интервал) - один год.

• 1.1 При первичной и периодической поверках осциллографов выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и осциллограф бракуется.

Таблица 1

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь действующие свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2

3 Требования к квалификации поверителей

• 3.1 К проведению поверки могут быть допущены лица, аттестованные в качестве поверителя и имеющие практический опыт работ в области электротехнических и радиотехнических измерений.

• 4.1 При проведении поверки должны соблюдаться все требования безопасности в соответствии с ГОСТ 12.3.019-80.

5.1 При проведении поверки должны соблюдаться следующие требования:

- атмосферное давление, кПа (мм рт. ст.)                     84—106 (630 - 795);

• 6.1 Поверитель должен изучить руководство по эксплуатации (РЭ) поверяемого прибора и используемых средств поверки.

6.2. Поверяемый прибор и используемые средства поверки должны быть заземлены и выдержаны во включенном состоянии в течение времени, указанного в РЭ.

• 7 Проведение поверки

При проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:

• - комплектности прибора в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

• - не должно быть механических повреждений корпуса, лицевой панели, органов управления, ЖКИ экрана, все надписи на панелях должны быть четкими и ясными;

- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми;

При наличии дефектов поверяемый прибор бракуют и направляют в ремонт.

Опробование проводят после времени самопрогрева, равного 15 мин.

Проверяю!' работоспособность ЖКИ, диапазон перемещения линии развертки ио вертикали.

Проверка работы органов регулировки коэффициентов отклонения и развертки осуществляют путём подачи с калибратора И1-9 импульсов частотой 1 кГц и напряжением б В поочерёдно на каждый из каналов поверяемого осциллографа. Схема соединения приборов приведена на рисунке 1.

Коэффициент развёртки устанавливают равным 1 mS/DIV. Переключателем «Вольт/Дел» устанавливают размер изображения равным шести делениям шкалы ЖКИ по вертикали. Наблюдают на экране ЖКИ десять периодов сигнала. Уменьшая фиксированное значение коэффициента развёртки осциллографа, наблюдают увеличение ширины изображения импульсов на экране. Увеличивая фиксированное значение коэффициента отклонения, наблюдают уменьшение высоты изображения импульсов на экране ЖКИ.

При проведении опробования выполняют операцию «Подтверждение соответствия программного обеспечения».

Операция «Подтверждение соответствия программного обеспечения» состоит в определение номера версии (идентификационного номера) программного обеспечения;

Сведения о номере версии (идентификационном номере) программного обеспечения «Программное обеспечение осциллографов цифровых серии GDS-73000» представлены в пункте «Версия ПО» окна «Информация о системе» (кнопки «Утилиты» > «Система» > «Информация о системе») (см. рис.1). Номер версии (идентификационный номер) программного обеспечения на рисунке 1 -«1.15».

Рисунок 1

Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные ПО СИ (номер версии (идентификационный номер) программного обеспечения) соответствуют указанным в таблице 3.

Таблица 3

Осциллографы не прошедшие опробование бракуют и направляют в ремонт.

Провести калибровку (юстировку) осциллографа. Для автоматической калибровки -войти в меню Утилиты > Система > Далее > Самокалибровка.

• 7.4 Проверка метрологических характеристик

Определение относительной погрешности коэффициента отклонения каждого капала производят методом прямого измерения при помощи калибратора осциллографов импульсного И1-9. Схема соединения приборов приведена на рисунке 2.

Органы управления осциллографа устанавливают в следующие положения:

Кая 1          включён, Связь DC, Инверсия/Выкл, Полоса / Полная, Пробник 1 х,

Импеданс 1 МОм

МЕНЮ     Тип /По фронту, Источник/Канал1, Наклон , Режим/Авто

Дисплей     Tun/Вектор, Послесвечение /Выкл

Сбор ипф    Усред 16

коэффициент развёртки 250 us/div коэффициента отклонения 2 V/div

Здесь и далее курсорным шрифтом выделены режимы, которые нужно установить с помощью функциональных клавиш Fl - F5.

С выхода калибратора И1-9 подают прямоугольные импульсы с периодом 1 мс (F=l кГц), на вход первого канала осциллографа.

Рисунок 2

Поверку проводят в положении «5V» переключателя «Вольт/Дел» при размерах изображения импульсов по вертикали, равному 2, 4, 6 делениям шкалы ЖКИ и 6 делениям во всех остальных положениях переключателя «Вольт/Дел».

Изображение сигнала должно располагаться симметрично относительно горизонтальной оси экрана. Уровень синхронизации поддерживают ручкой «Уровень».

Плавным изменением выходного напряжения калибратора И1-9 добиваются точного совпадения размера изображения с делениями шкалы.

Погрешность коэффициента отклонения в процентах определяют по индикатору калибратора И1-9.

Процедуру повторяют для всех каналов осциллографа.

Установить в меню Канала Импеданс 50 Ом. Повторить те же измерения, что и для импеданса 1 МОм. Для импеданса 50 Ом максимальный коэффициент отклонения составляет 1 В/дел.

Результаты поверки считаются удовлетворительным, если полученная относительная погрешность коэффициентов отклонения для каждого капала не превышает ± 3 %.

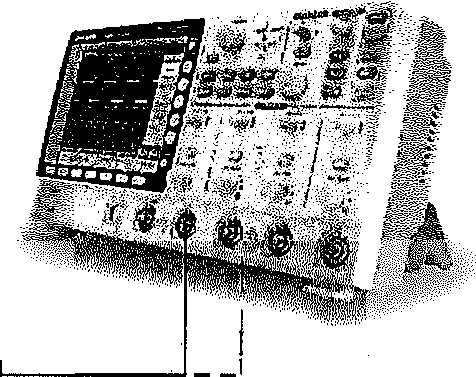

Проверку полосы пропускания каждого канала осциллографа проводят методом прямого измерения с помощью генератора сигналов Г4-176. Схема соединения приборов приведена на рисунке 2.

Органы управления осциллографа устанавливают в следующие положения:

коэффициент развёртки 10 pis/div коэффициента отклонения 500 mV/div

На генераторе устанавливают выходной уровень сигнала (- 5,0 ± 0,5) dBV.

С выхода генератора на вход канала СН1 осциллографа подают сигнал частотой 100 кГц. Изменяя уровень выходного напряжения, устанавливают размах сигнала

Ао ~ 2000 мВ (4 больших деления шкалы ЖКИ).

МЗ-51

о

Рисунок 3

Отключают кабель от нагрузки и подключают к нему преобразователь ваттметра. Измеряют выходную мощность генератора на конце кабеля - Р и фиксируют это значение.

Устанавливают значения частоты сигнала генератора приведённые в таблице 3 для соответствующей модели осциллографа и поддерживают уровень выходного напряжения - Р с помощью ваттметра.

Таблица 3

Измеряют амплитуду сигнала на указанных частотах по масштаб ной сетке ЖКИ и фиксируют её значение Af,

Процедуру повторяют для всех каналов осциллографа

Результаты проверки считаются удовлетворительными, если амплитуда сигнала Af на указанных частотах не менее 0,7 А_о - установленной амплитуды на частоте 100 кГц.

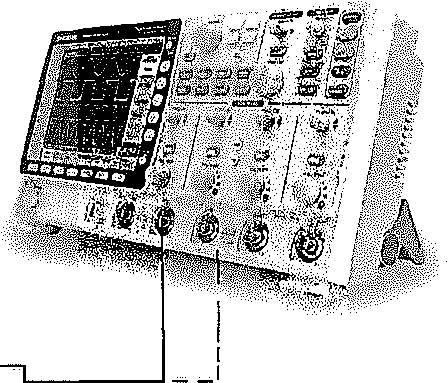

Определение времени нарастания переходной характеристики каждого канала осциллографа, производят путём измерения времени нарастания испытательного импульса на дисплее ЖКИ осциллографа. Схема соединения приборов приведена на рисунке 4.

Органы управления осциллографа устанавливают в следующие положения:

Кап 1          включён, Связь DC, Инверсия /Выкл, Полоса / Полная, Пробник I х,

Импеданс 50 Ом

МЕНЮ Тип /По фронту, Источник/Канал!, Наклон , Режъсм/Авто Дисплей     Tun/Вектор, Послесвечение /Выкл

Сбор ипф    Усред 8

коэффициент развёртки 25 ns/div коэффициента отклонения 2 V/div

С генератора испытательных импульсов И1-15 на вход канала осциллографа подают импульс длительностью 100 ns и периодом следования 0,01ms.

С помощью аттенюаторов из комплекта И1-14 или делителя из комплекта И1-15 устанавливают амплитуду импульса, равное 5 делениям шкалы по вертикали. Ручкой «Уровень» осциллографа устанавливают устойчивое изображение импульса в центре экрана ЖКИ.

аттенюатор из комплекта И1-14 или делитель к И1-15

Рисунок 4

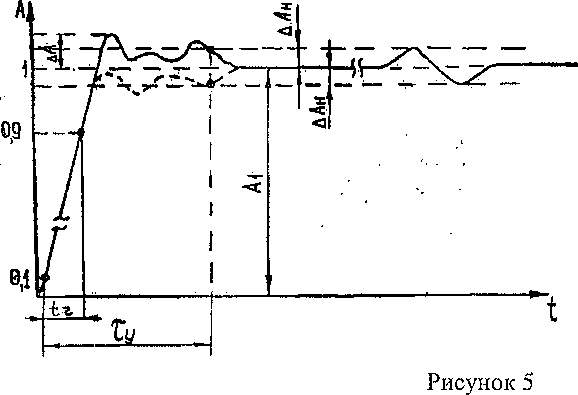

Устанавливают коэффициент развёртки 1 ns /DIV и измеряют время нарастания переходной характеристики согласно рисунку 5.

Проводят измерения по вышеописанной методике для всех остальных значений коэффициента отклонения (кроме 5V/DIV) в каждом канале осциллографа для положительной и отрицательной полярности испытательного сигнала.

Для проверки времени нарастания в положениях переключателя В\дел до 20мВ\дел включительно, дополнительно подключите к аттенюатору калибратора аттенюатор 20 дБ из комплекта И1-14.

Результаты поверки считаются удовлетворительными, если измеренное значение времени нарастания переходной характеристики не более значения указанного в таблице 4,

Таблица 4

• 7.4.4 Проверка относительной погрешности коэффициента развёртки

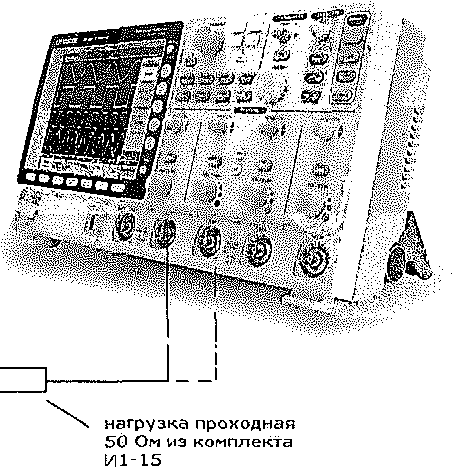

Определение относительной погрешности коэффициента развёртки проводят методом прямых измерений частоты нулевых биений сигналов АЦП осциллографа с помощью генератора Г4-176. Схема соединения приборов приведена на рисунке 6.

нагрузка проходная

50 Ом из комплекта И1-15

Рисунок 6

Органы управления осциллографа устанавливают в следующие положения:

Кан 1          включён, Связь DC, Инверсия /Выкл, Полоса / Полная, Пробник 1 х,

Импеданс 1 МОм

МЕШО     Тип / По фронту, ИсточниМКанаН, Наклон- J , Режим/Авто

Дисплей Tun/Вектор, Послесвечение /Выкл

Сбор инф Выборка

коэффициент развёртки 250 ns/div

коэффициента отклонения 50 mV/div

С генератора подать сигнал частотой 1 МГц и амплитудой 100 мВ. Коэффициент развёртки Кан 1 осциллографа установить - 500 ms/div. Нажать на осциллографе клавишу Измерения, выбрать строку Частота (Кан1). Считать измеренное значение частоты нулевых биений сигналов АЦП.

Результаты поверки считаются удовлетворительными, если частота нулевых биений сигналов АЦП не более 100 Гц.

Примечание: при малых значениях частоты нулевых биений (невозможности отображения на экране нескольких периодов для измерения частоты), следует увеличить значение К разв. для получения устойчивых показаний.

• 8.1 Результаты поверки осциллографа оформляются в соответствии с ПР 50.2.006 выдачей свидетельства о поверке, в котором указывается срок действия и дата очередной поверки и нанесением знака поверки непосредственно на осциллограф.

• 8.2 При отрицательных результатах поверки осциллограф к применению не допускается и выдаётся извещение о непригодности с указанием причин.
