Методика поверки «Газоанализаторы WPD» (436-090-2012 MP)

Руководитель ГЦИ СИ

Настоящая методика поверки распространяется на газосигнализаторы WPD (в дальнейшем - сигнализаторы), предназначенные для непрерывного контроля довзрывоопасных концентраций метана, сжиженного нефтяного газа, водорода, паров бензина, предельнодопустимых концентраций оксида углерода в воздухе, а также сигнализации о превышении установленного порога и формирования электрического сигнала управления внешними исполнительными устройствами (при наличии встроенного реле), и устанавливает методы их первичной поверки при ввозе на территорию РФ, после ремонта и периодической поверки в процессе эксплуатации.

Модификации сигнализаторов:

B2O-WPD12(24)BR/M1 (метан),

B20-WPD12(24)BR/M2 (сжиженный нефтяной газ),

B20-WPD12(24)BR/M3 (оксид углерода),

B20-WPD12(24)BR/M4 (водород),

B20-WPD12(24)BR/M5 (пары бензина),

B20-WPD24BR/C3 (оксид углерода),

B20-WPD24L/C3 (оксид углерода).

Интервал между поверками - 1 год.

1.1 При проведении поверки должны быть выполнены операции, указанные в табл. 1. Таблица 1

• 1.2 При получении отрицательного результата при проведении какой-либо из операций поверка прекращается.

При проведении поверки должны применяться средства поверки, указанные в табл. 2.

Таблица 2

• 2.1 Перечисленные оборудование и средства измерений могут быть заменены другими, обеспечивающими требуемую точность измерений.

• 2.2 Все средства поверки должны иметь действующие свидетельства о поверке, ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.2 При проведении поверки должны соблюдаться требования безопасности, изложенные:

• - требования техники безопасности в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденными Федеральным горным и промышленным надзором России;

• - требования техники безопасности для защиты персонала от поражения электрическим током согласно ГОСТ 12.2.007.0-75;

• - в Руководстве по эксплуатации сигнализаторов;

• - в эксплутационных документах средств измерений, используемых при поверке.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C           20±5;

• - относительная влажность воздуха, %              от 30 до 80;

• - атмосферное давление, кПа                       от 84,4 до 106,7.

Перед проведением поверки следует выполнить следующие подготовительные работы:

а) подготовить сигнализаторы к работе в соответствии с требованиями Руководства по эксплуатации;

б) подготовить к работе средства поверки в соответствии с требованиями эксплуатационной документации на них;

в) выдержать сигнализаторы в помещении, в котором проводится поверка, в течение не менее 6 ч;

г) выдержать ГСО-ПГС в баллонах под давлением в помещении, в котором проводится поверка, в течение 24 ч.

• 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие на наружных поверхностях сигнализаторов повреждений и дефектов, влияющих на их работу.

• 6.2 Опробование

• 6.2.1 Подать питание и проверить состояние светодиодов и контактов реле.

• 6.2.2 Результаты опробования считают положительным, если:

• - при включении сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М3, М4, М5) загорается зелёный светодиод ON, пара контактов C-NO разомкнута, пара контактов C-NC замкнута;

• - при включении сигнализатора модификации B20-WPD24BR/C3 загорается зелёный светодиод Ф; звучит звуковой сигнал, загорается красный светодиод £ и попеременно голубым и жёлтым цветом мигает светодиод затем остается включённым только зелёный светодиод Ф, состояние реле «Порог 1»: пара C-NO разомкнута, пара C-NC замкнута; состояние реле «Порог 2»: пара C-NO разомкнута, пара C-NC замкнута;

• - при включении сигнализатора модификации B20-WPD24L/C3 загорается зелёный светодиод Ф; попеременно голубым и жёлтым цветом мигает светодиод затем остается включённым только зелёный светодиод Cl). Звуковая сигнализация при включении отсутствует.

• 6.3 Определение метрологических характеристик

• 6.3.1 Определение погрешности срабатывания порогов сигнализации и проверку состояния контактов реле проводить для сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М3, М4, М5) и B20-WPD24BR/C3 следующим образом:

• 6.3.1.1 Собрать газовую схему в соответствии с Приложением А. Подключить омметр к клеммам реле.

• 6.3.1.2 Подать питание на сигнализаторы и прогреть не менее 5 минут.

• 6.3.1.3 Для сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М4, М5): подать ГСО-ПГС в последовательности № 1-2-3-1 согласно Приложения Б в соответствии с установленным порогом. Для сигнализаторов модификации B20-WPD24BR/C3: подать ГСО-ПГС в последовательности № 1-2-3-4-5-1 согласно Приложения Б. Расход ПГС: (0,3±0,1) л/мин. Время подачи: не менее ЗОс для сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М4, М5); не менее 180 с для сигнализаторов модификации B20-WPD12(24)BR/M3 и B20-WPD24BR/C3.

• 6.3.1.4 Зафиксировать состояние световой индикации, звуковой сигнализации и реле.

• 6.3.1.5 Результат поверки сигнализаторов модификаций B2O-WPD12(24)BR/M1 (М2, М3, М4, М5) считать положительным, если состояние индикаторов, световой и звуковой сигнализации и контактов реле сигнализаторов соответствуют приведенным в табл. 3.

Таблица 3 - Состояние индикаторов, световой и звуковой сигнализации и контактов реле сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М3, М4, М5)

• 6.3.1.6 Результат поверки сигнализаторов модификации B20-WPD24BR/C3 считать положительным, если состояние индикаторов, световой и звуковой сигнализации и контактов реле сигнализаторов соответствуют приведенным в табл. 4.

Таблица 4 - Состояние индикаторов, световой и звуковой сигнализации и контактов реле сигнализаторов модификаций B20-WPD24BR/C3

• 6.3.2 Определение относительной погрешности измерений проводить для сигнализаторов модификации B20-WPD24L/C3 следующим образом:

• 6.3.2.1 Собрать газовую схему в соответствии с Приложением А. Подключить амперметр к линейному выходу 4-20 мА.

• 6.3.2.2 Подать питание и прогреть не менее 5 минут.

• 6.3.2.3 Подать ГСО-ПГС в последовательности № 1-2-3-2-1-3. Перечень ГСО-ПГС приведен в Приложении Б. Расход ПГС: (0,3±0,1) л/мин. Время подачи: не менее 3 минут.

• 6.3.2.4 Зафиксировать значение выходного тока.

• 6.3.2.5 Рассчитать относительную погрешность измерения по формуле:

₅₌IizJo_xlo0o_/o

где:   I; - значение измеренного тока, мА;

1₀ - значение тока, соответствующее концентрации подаваемой ГСО-ПГС, мА, рассчитанное по формуле:

^{1о =} 6^ ^{+ 4,мА}

где: Со - концентрация подаваемой ГСО-ПГС, ppm.

• 6.3.2.6 Результат поверки сигнализаторов модификации B20-WPD24L/C3 считать положительным, если относительная погрешность измерения находится в пределах ±25 %.

• 6.3.3 Определение времени срабатывания порогов сигнализации проводить для сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М3, М4, М5) и B20-WPD24BR/C3 следующим образом:

• 6.3.3.1 Собрать газовую схему в соответствии с рисунком 1.

• 6.3.3.2 Подать питание и прогреть не менее 5 минут.

• 6.3.3.3 Для сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М3, М4, М5): подать ПГС № 3 и одновременно включить секундомер. Для сигнализаторов модификации B20-WPD24BR/C3: подать ПГС № 5 и одновременно включить секундомер.

• 6.3.3.4 Зафиксировать время срабатывания сигнализации.

• 6.3.3.5 Результат поверки считать положительным, если время срабатывания порогов сигнализации сигнализаторов модификаций B2O-WPD12(24)BR/M1(M2, М4, М5) не более 15 с, сигнализаторов модификации B20-WPD12(24)BR/M3 - не более 120 с, сигнализаторов модификации B20-WPD24BR/C3 - не более 90 с.

• 6.3.4 Определение времени установления показаний проводить для сигнализаторов модификации B20-WPD24L/C3 следующим образом:

• 6.3.4.1 Подать ПГС № 3, зафиксировать установившееся показание и рассчитать Сод и Сод по формулам:

Со,9 = 0,9-Сизм, ppm

Сод ~ 0,ГС_изм, ppm

где:  С_изм - установившееся показание сигнализаторов при подаче ПГС № 3.

• 6.3.4.2 Отсоединить датчик от адаптера. Через 10 минут соединить датчик с адаптером и включить секундомер и зафиксировать время Тод достижения концентрации Сод.

• 6.3.4.3 Отсоединить датчик от адаптера, включить секундомер и зафиксировать время Тод достижения концентрации Сод.

• 6.3.4.4 Рассчитать время установления показаний по формуле:

Ту_СТ= 0,5 (Тод + Тод), с

• 6.3.4.5 Результат поверки сигнализаторов модификации B20-WPD24L/C3 считать положительным, если время установления показаний не более 60 с.

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 Положительные результаты поверки оформляются в соответствии с ПР 50.2.006 свидетельством установленной формы и/или нанесением поверительного клейма в соответствии с ПР 50.2.007 в разделе «Свидетельство о приемке» РЭ.

• 7.2 Отрицательные результаты поверки оформляют извещением о непригодности по форме приложения 2 ПР 50.2.006.

ПРИЛОЖЕНИЕ А (обязательное)

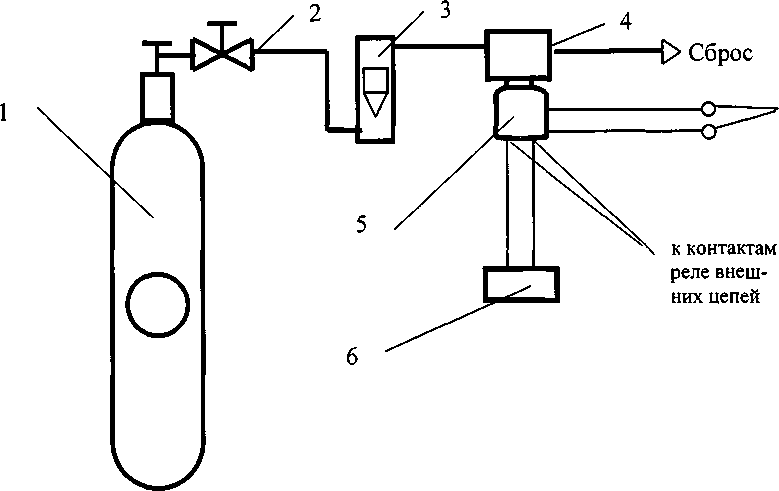

Схема подачи ПГС

12 или

24 В

Примечание: * При испытаниях сигнализаторов модификаций Ml, М2, М3, М4, М5 и BR/C3 (при наличии встроенного реле) в качестве измерительного прибора использовать омметр, подключенный к клеммам реле; при испытании сигнализатора модификации L/C3 в качестве измерительного прибора использовать амперметр, подключенный к линейному выходу 4-20 мА.

ПРИЛОЖЕНИЕ Б

(обязательное)

ГСО-ПГС, применяемые при поверке газосигнализаторов B20-WPD
