ПО ПОВЕРКЕ ТАХОМЕТРОВ, СПИДОМЕТРОВ

И СЧЕТЧИКОВ ОБОРОТОВ

Инструкция устанавливает средства и методы поверки переносных (ручных) и стационарных тахометров общего и специализированного назначения (спидометров, скоростемеров и др.) и счетчиков оборотов.

Перечень основных типов приборов, на которые распространяется инструкция, приведен в приложении 5.

Инструкция распространяется на приборы вновь изготовляемые, выходящие из ремонта и находящиеся в эксплуатации.

Соблюдение ее обязательно для всех организаций и предприятий, производящих поверку этих приборов.

I. УСТРОЙСТВО ПРИБОРОВ

А. Тахометры

• 1. Тахометром называется прибор для прямых измерений среднего значения угловой или окружной скорости вращающихся тел.

Измерения средних значений угловой скорости производят также:

а) с помощью абсолютного метода измерения путем счета числа оборотов испытуемого вала и измерения соответствующего промежутка времени;

б) с помощью измерительных средств, позволяющих осуществлять метод сравнения частоты вращения испытуемого вала с известной частотой какого-либо независимо воспроизводимого периодического процесса. Применяемые при этом измерительные средства, выполненные в виде отдельных приборов, также называют тахометрами (строботахометры, электростроботахометры).

Специализированные тахометры, применяемые для измерения путевой скорости автотранспорта, называются спидометрами.

Переиздание. Декабрь 1971 г.

Зак. 1736

• 2. Тахометр любой конструкции (кроме вибрационного и стробоскопического) имеет приводной вал, воспринимающий вращательное движение от испытуемого устройства.

В некоторых стационарных тахометрах приводной вал присоединяется к валу испытуемого устройства посредством дополнительного редуктора. Передаточное число этого приспособлений^ равное отношению скорости приводного вала тахометра к скорости, показываемой тахометром, называется коэффициентом тахометра и указывается на его циферблате.

• 3. По принципу действия тахометры делятся на:

а) механические,

б) стробоскопические,

в) магнитные,

г) электрические.

а) Механические тахометры

Наиболее распространенными конструкциями механической группы тахометров являются: центробежные, часовые (часто называемые тахоскопами) и вибрационные. В этих приборах осуществлена механическая связь между испытуемым объектом и указывающим органом тахометра.

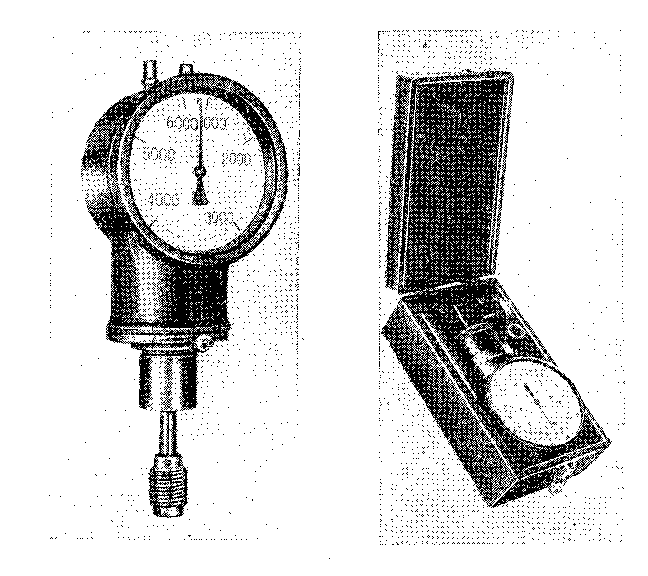

Рис. 1                                Рис. 2

Выпускаются приборы классов 0,5 и 1,0 с допустимыми погрешностями, равными соответственно 0,5%| и 1,0’%! номинального значения угловой скорости.

Вариация показаний этих приборов не должна превышать абсолютного значения основной погрешности, соответствующей его классу точности- Государственный реестр № 808.

• 9. Тахометры — электрические, дистанционные, щитовые, магнитоэлектрической системы.

Основная погрешность показаний прибора не должна превышать ±1,0'%] верхнего предела измерений.

Вариация показаний приборов не должна превосходить величины основной допустимой погрешности. Государственный реестр № 738.

• 10. Тахометры типа ТКМ, стационарные магнитные.

Система тахометра — магнитная.

Выпускаются эти тахометры с диапазонами измерений 100—600; 150—800; 300—2000; 600—4000; 1000—6000; 2000—12000; 2500—16000 об/мин.

Погрешность приборов, отнесенная к наибольшему значению по шкале, не должна превосходить 2%'. Государственный реестр № 475.

• 11. Счетчик оборотов с заводским наименованием ТОДО и обозначением 20/D 110R/L5/11. Верхний предел показаний до 100 000 оборотов. Угловая скорость до 1000 об/мин- Допустимая погрешность показаний при любом числе оборотов ±1 оборот. Государственный реестр № 937.

>Г2. Счетчик оборотов типа РР-4. Государственный реестр № 143.

Емкость счетного механизма 10000 оборотов.

Рабочая угловая скорость до 400 об/мин.

13. Спидометры автомобильные и мотоциклетные ГОСТ 1578—65.

Погрешность показаний спидометра при температуре окружающей среды 20±5°С не должна превышать величин, указанных в таблице.

• 14. Тахометр типа ИО-ЗО, магнитный ручной, пределы измерений угловых скоростей от 30 до 30 000 об/мин. Диапазон измеряемых скоростей разделен на три ступени. Допустимая погрешность ±'2%! от верхнего предела на каждой ступени измерения. Государственный реестр № 1071—57.

• 15. Строботахометр типа СЭФ-54, переносный с электрическим приводом дискового обтюратора и магнитного тахометра. Два диапазона измеряемых скоростей: от 300 до 3000 об/мин и от 3000 до 30 000 об/мин- Допустимая погрешность 1 % от верхнего предела измерений. Государственный реестр № 1072-—67.

Замена

ГОСТ 1578—65 введен взамен ГОСТ 1578—52.

ПРИЛОЖЕНИЕ 5

КРАТКАЯ ХАРАКТЕРИСТИКА ОСНОВНЫХ ТИПОВ ТАХОМЕТРОВ

И СЧЕТЧИКОВ ОБОРОТОВ, НА КОТОРЫЕ РАСПРОСТРАНЯЕТСЯ НАСТОЯЩАЯ ИНСТРУКЦИЯ

• 1. Тахометр типа ИО-11, центробежный, ручной, с верхним пределом измерения 30000 об/мин, погрешность 2%1- Государственный реестр № 229.

Диапазон измеряемых скоростей—от 25 об/мин до 30000¹ об/мин — разделен на шесть ступеней.

• 2. Тахометр типа ИО-10, центробежный, ручной, предел измерения ЮООО об/мин, погрешность 2%1 Диапазон измеряемых скоростей разделен на пять ступеней. Государственный реестр № 229.

>   3. Тахометры типа ТС, центробежные, стационарные, Государственный

реестр № 267.

Основные характеристики

• 4. Тахометры, часовые типа СК, переносные, с верхними пределами измерений 1000 и 10000 об/мин.

Допустимая погрешность показания приборов не должна превышать ±1%’ от наибольшего значения по шкале поверяемого диапазона, которое в этом случае равно произведению емкости шкалы на число оборотов (включая не полные обороты) основной стрелки тахометра. Вариация показаний приборов не должна превышать половины допустимой погрешности. Государственный реестр № 751.

• 5. Тахометр типа 23/Н-6, ручной, центробежный. Пределы измерений угловых скоростей от 40 до 48000 об/мин.

Основная допустимая погрешность прибора ±2,0%''; вариация показаний — 1,0%' от верхнего предела показаний данного диапазона угловых скоростей. Государственный реестр № 938.

• 6. Тахометры вибрационные (механические). Основная погрешность прибора при нормальном его положении (когда плоскость колебаний стальных пластинок совпадает с плоскостью преобладающих колебаний машин) не должна превышать 2% от верхнего предела измерений.

Нижний и верхний пределы для разных приборов равны соответственно 900—1.200—/1800; 21250—3750 об/мин. Государственный реестр № 745.

• 7. Тахометры магнитные типа ТМ, стационарные. Предельные угловые скорости приводного вала тахометра: 1000; 1500; 2000 и 3000 об/мин.

Погрешность показаний при температуре 2О±5°С не превышает ±5%^! действительного значения скорости в пределах от 10 до 601% верхнего предела измерений и ±3%! верхнего предела измерений на остальной части шкалы.

Вариация показаний не превышает основной допустимой погрешности Государственный реестр № 1014—56.

• 8. Тахометры электрические дистанционные типа ФТ с показывающим прибором ферродинамической системы.

Центробежные тахометры (рис. 1, 2). Принцип действия центробежных тахометров состоит в том, что при вращении вала тахометра грузы, укрепленные на специальной рамке, под действием центробежных сил удаляются от оси и с помощью передаточного устройства вращают стрелку прибора. Скорость вращения вала в этом случае определяется положением грузов, находящихся под действием центробежных сил и сил упругости пружины в динамическом равновесии.

Часовые тахометры (рис. 3). Часовые тахометры построены по принципу соединения счетчика оборотов с часовым механизмом, который включает механизм счетчика на определенный промежуток времени.

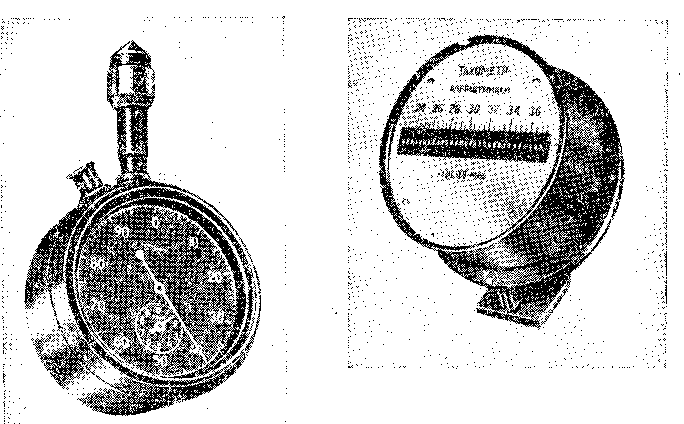

Рис. 3                                        Рис. 4

Вибрационные тахометры (рис. 4). В вибрационном тахометре используются резонансные свойства упругих пластинок, укрепленных на общем основании. Размеры пластинок подобраны таким образом, чтобы каждая из них имела заданную частоту собственных колебаний. Если поместить такой тахометр на испытуемую машину, то вследствие’ вибрации машины в такт с числом ее оборотов начнет колебаться и соответствующая данному числу оборотов пластинка тахометра.

б) Стробоскопические тахометры

Тахометры этого типа основаны на стробоскопическом эффекте, который наблюдается при рассматривании равномерно вращаю-2*                                                                          5 щейся метки через периодически действующий прерыватель света (в механических строботахометрах) или в свете вспьнйек газоразрядной лампы, происходящих с определенной частотой (в электрических строботахометрах). Этот эффект состоит в кажущейся остановке метки при определенных соотношениях между скоростью вращения метки и частотой вспышек или прерываний света.

В строботахометрах отсутствует механическая или электрическая связь между испытуемым объектом и указывающим органом. Строботахометры позволяют воспроизводить периодический процесс с постоянной или переменной частотой независимо от движения испытуемого объекта. Поэтому погрешность измерения угловой скорости, выполненного с помощью строботахометра, определяется не только погрешностью в значении частоты воспроизводимого им периодического процесса, но и погрешностью сличения, которая в свою очередь зависит от конкретных условий измерения.

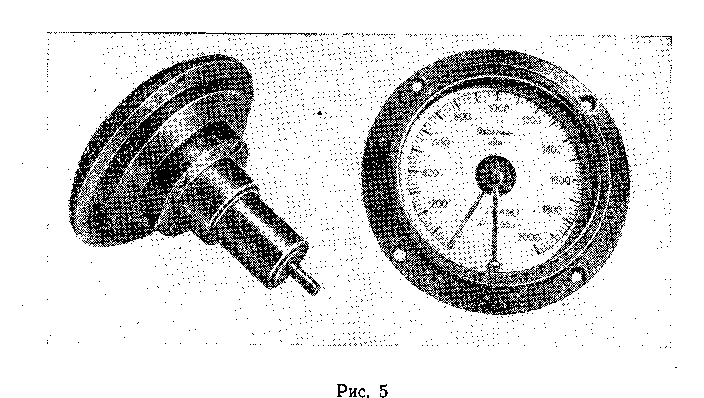

в) Магнитные тахометры (рис. 5)

Магнитные тахометры основаны на взаимодействии магнитного поля, образованного вращением постоянного магнита, укрепленного на валу тахометра, и магнитного поля токов индукции, возбуждаемых в подвижном элементе из меди или алюминия.

Скорость вращения вала тахометра определяется в этом случае положением подвижного элемента, при котором сила указанного взаимодействия уравновешивается силой упругости пружины. Подобные конструкции обычно применяются у спидометров.

6

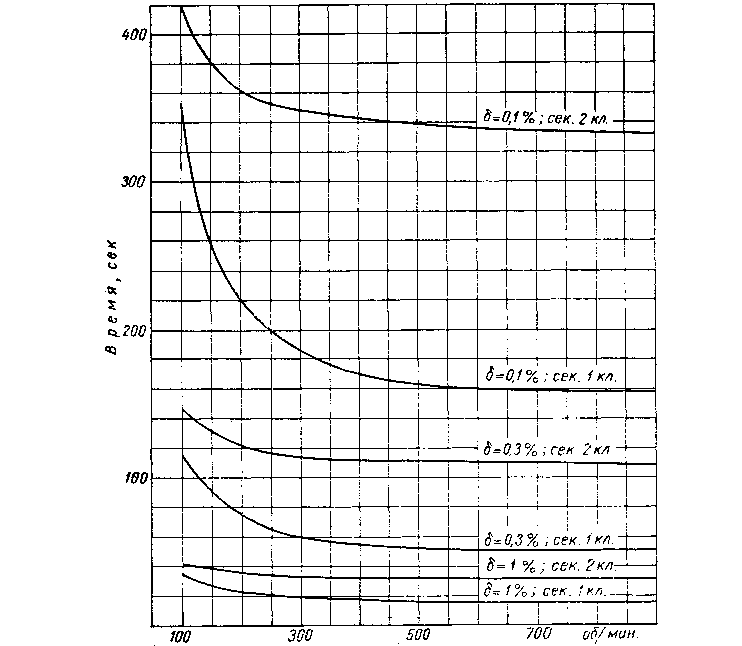

Зависимость времени, необходимого для получения заданной точности поверки тахометров, от величины угловой скорости, для секундомеров первого и второго классов точности

При этом для погрешности определения угловой скорости приняты значения 6 — 1,0; 0,3 и       обеспечивающие поверку тахометров классов 3; 1 и 0,3. При

построении графиков использована формула (5), в которой значения а и b приняты: для секундомеров первого класса точности а=\2,510~³ мин, 6=2,2 10^-4, для второго класса точности а = 5-10~³ мин, 6 = 4-Г0~⁴. При пользовании этими графиками необходимо брать значения угловой скорости, соответствующее верхнему пределу показаний данного диапазона угловых скоростей поверяемого тахометра.

Определив интервал времени I, находят необходимое число оборотов, которое должен отсчитать счетчик, и выбирают показания на шкале счетчика, при которых пускают и останавливают секундомер.

При скоростях, превышающих 900 об/мин и не указанных на графике, искомое время принимается таким же, как и при скорости 900 об/мин, так как согласно формуле (16) при больших скоростях оно не зависит от величины скорости.

г) Электрические тахометры (рис. 6)

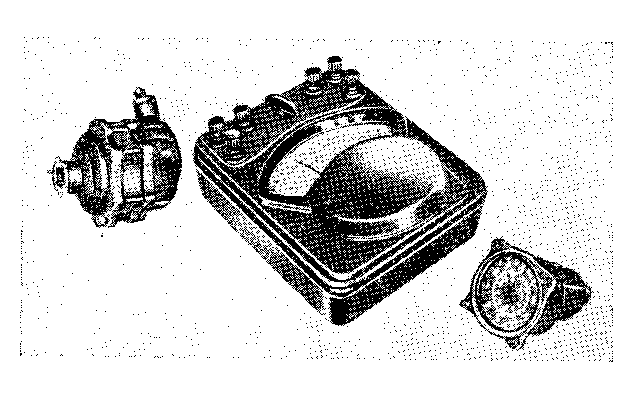

В электрических тахометрах используется генератор постоянного или переменного тока, ротор которого соединен с приводным валом тахометра непосредственно или через редуктор. В качестве измерителя применяется вольтметр, частотомер (если датчиком служит генератор переменного тока) или магнитный тахометр,

Рис. 6

магнит которого, укрепленный на оси двигателя, вращается синхронно с осью датчика.

В некоторых типах тахометров датчик работает в комплекте с несколькими измерительными приборами.

• 4. Шкалы тахометров градуируются:

• 1) в оборотах в минуту (реже в секунду),

• 2) в метрах в минуту или секунду,

• 3) в километрах в час (у спидометров).

Ниже даются соотношения между указанными единицами, а также между ними и угловой скоростью, выраженной в радианах в секунду.

а) Для угловой скорости:

3 Зак. 1736

7

б) Для окружной, скорости:

• 5. Точность тахометров характеризуется допустимой погрешностью их показаний. Для некоторых электрических тахометров заводами-изготовителями установлены классы точности, причем класс прибора обозначается числом, равным его погрешности, выраженной в процентах.

Класс прибора в зависимости от его типа определяется либо погрешностью, отнесенной к действительному значению угловой скорости, либо погрешностью, отнесенной к наибольшему значению шкалы.

Б. Счетчики оборотов (рис. 7)

• 6. Механизм наиболее распространенного типа счетчика оборотов состоит из ряда зубчатых колес, соединенных так, что при одном полном обороте предыдущего колеса последующее колесо поворачивается на Vio своего оборота, причем с каждым зубча

  тым колесом скреплен ролик или диск, на поверхности которого нанесены 10 цифр от 0 до 9.

  По числу цифр наибольшего числа оборотов, которое может

  учесть счетчик, они делятся на и т. д.

трехзначные, четырехзначные

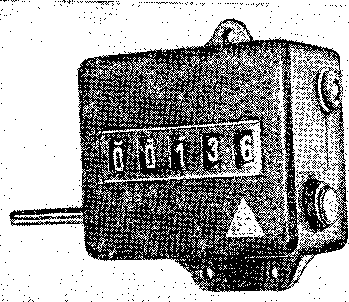

Рис. 7

• 7. По характеру измене-- ния показаний при вращении приводного вала счет-

• чика в прямом или обрат-5 ном направлении различают J счетчики:

5 суммирующие (только ' увеличивающие свои пока-

. зания) и

суммирующие и вычитающие (увеличивающие показания при вращении при-' водного вала в одну сторо-j ну и уменьшающие показа-i ния при вращении в противоположную сторону).

• 8. Переносные (ручные)

  счетчики оборотов присоединяются к валу, число оборотов которо

го подлежит измерению, при помощи сменного металлического

трехгранного или резинового наконечника.

Ъ =

При этом для б взяты значения 0,Ш; 0,03; 0,1; 0,3 и 1 (необходимые для поверки тахометров с допустимой погрешностью 0,03; 0,1; 0,3; 1 и 3), а для скоростей выбран наиболее употребительный диапазон от 10 до 5000 об]мин.

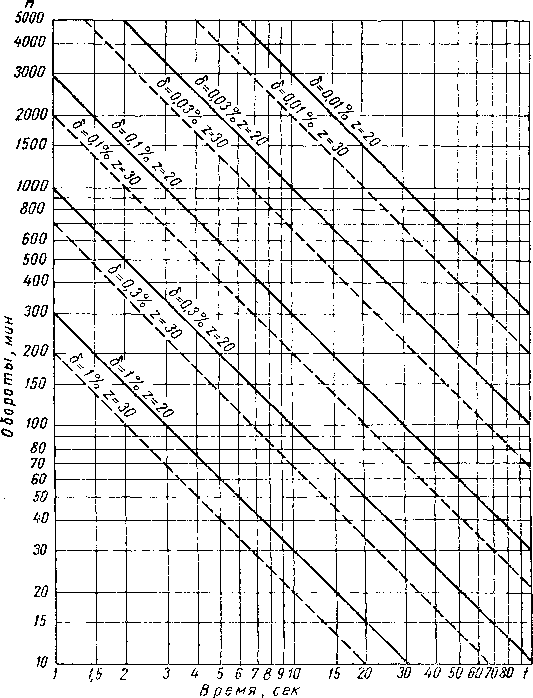

Номограмма дана в логарифмическом масштабе. На вертикальной оси отмечены скорости вращения в оборотах в минуту, при которых производится поверка, а по горизонтальной оси — время перемещения стробоскопической картины на одну стробоскопическую метку.

Поверку строботахомет1ров с вращающимся дисковым обтюратором, как, например, СЭФ-54, можно производить без тахометрического станка с помощью катодного осциллографа-

В этом случае напряжение с частотой 50 гц от камертонного генератора подают на отклоняющие пластины осциллографа со сдвигом фаз на 90°. Сдвиг фаз достигается путем включения на выходе камертонного генератора цепочки из электрической емкости и сопротивления. Проекция электронного луча на экране осциллографа (светящаяся точка) будет при этом описывать круг или эллипс. Скорость вращения светящейся точки на экране будет 3000 об/мин. Необходимо, чтобы экран осциллографа имел малое послесвечение.

Если рассматривать светящийся эллипс на экране осциллографа через окно поверяемого строботахометра, имеющего одну щель на диске обтюратора, то на экране будет казаться неподвижной одна светящаяся точка при следующих значениях скорости вращения обтюратора: 300; 333,3; 375; 428,6; 500; 600; 750; 1000; 1500; 3000 об]мин и две светящиеся точки, расположенные диаметрально противоположно, при значениях скорости вращения обтюратора: 315,8 352,9; 400; 461,5; 545,4; 666,7; 857,1; 1200; 2000 об/мин.

Если строботахометр имеет >10 щелей на диске обтюратора, то на экране осциллографа будем видеть одну неподвижную светящуюся точку при скорости вращения диска 3000 об/мин, две светящиеся точки при скорости 6000 об/мин_г три светящиеся точки при скорости 9000 об/мин и т. д.

По этим скоростным реперам производят поверку строботахометра.

ПРИЛОЖЕНИЕ 3

МЕТОД РАСЧЕТА ВРЕМЕНИ, НЕОБХОДИМОГО ДЛЯ ПОЛУЧЕНИЯ ЗАДАННОЙ точности при поверке тахометров с помощью СЧЕТЧИКА ОБОРОТОВ И СЕКУНДОМЕРА

При поверке тахометра абсолютным методом с помощью счетчика оборотов и секундомера действительная скорость приводного вала тахометра, поддерживаемая неизменной по поверяемому тахометру, определяется путем деления числа сделанных счетчиком оборотов на соответствующий интервал времени, т. е. выражается формулой:

Погрешность в определении угловой скорости д зависит от погрешности в определении числа оборотов и интервала времени. Можно принять, что при всех скоростях вращения погрешность в числе оборотов &N есть величина постоянная и равная 0,5 оборота.

Погрешность в определении интервала времени состоит из погрешности пуска и остановки секундомера а и погрешности его хода Ь, которая пропорциональна интервалу времени t. Так как эти погрешности независимы, то суммарная погрешность равна

• II. ПОВЕРЯЕМЫЕ ЭЛЕМЕНТЫ И СРЕДСТВА ПОВЕРКИ

• 9. При поступлении в поверку приборы подвергаются внешнему осмотру. Приборы не должны иметь механических повреждении, которые могут затруднить отсчет показаний или повлиять на их точность (неисправность механизма, переключающего диапазоны измерений, повреждение шкалы, стрелки, стекла и т. д.).

• 10. Вновь изготовленные приборы должны быть полностью

укомплектованы согласно заводскому аттестату.               .

• 11. В нерабочем состоянии тахометра стрелка должна находиться на нулевом делении шкалы, а у тахометра с безнулевой шкалой — на особом нанесенном для этой цели на шкале штрихе. Будучи выведена из первоначального положения, стрелка должна возвратиться в нулевое или исходное положение.

На циферблате тахометров или счетчиков оборотов должны быть обозначены: фабричный номер и единица измерения (для тахометра), а у стационарных тахометров, кроме того, коэффициента тахометра. Стационарные тахометры должны иметь приспособления для пломбирования, исключающие возможность дог ступа к механизму без повреждения пломб.

• 12. Приборы, не удовлетворяющие требованиям пп. 9, 10 и 11, к дальнейшей поверке не допускаются.

Примечание. Для приборов, находящихся в применении, требования инструкции по маркировке и комплектации не обязательны.

• 13. Основным элементом поверки у тахометров является правильность показаний шкалы в единицах угловой скорости. У тахометров, измеряющих окружную скорость, поверке подлежит диаметр измерительного диска (или ролика).

У стробоскопических приборов со световой отсечкой кадров, получаемой при помощи освещения объекта исследуемого движения периодическими импульсами света с известной частотой повторения импульсов (электростроботахометры), поверке подлежит частота импульсов тока, питающего газоразрядную лампу. Поверка частоты генератора производится в соответствии с инструкцией по поверке частотомеров в диапазоне от 10 до 10000 гц.

Стробоскопические приборы любого типа должны обеспечивать резкость очертания «остановленного» объекта и хорошую видимость.

У спидометров поверяется правильность их показаний в единицах линейной скорости. В тех случаях, когда спидометр соединен со счетчиком, отсчитывающим пройденный путь, поверке подлежит и счетчик.

У счетчиков оборотов поверяется правильность показаний числа сделанных оборотов.

• 14. Средствами поверки тахометров и спидометров являются: а) станок, приводящий в движение поверяемый и образцовый

тахометры;

б) образцовый тахометр, с показаниями которого сравнивают показания поверяемого тахометра;

в) при отсутствии образцового тахометра — образцовые счетчики оборотов и секундомер;

г) в случае поверки тахометра, измеряющего окружную скорость,— микрометр с ценой деления 0,01 мм,

• 15. В качестве приводного станка может быть использовано любое устройство, обеспечивающее необходимое постоянство угловой скорости поверяемого и образцового тахометров и допускающее возможность изменения направления скорости вращения. Непостоянство угловой скорости выходных валов станка, приводящее к колебаниям стрелки тахометра, не должно превышать Уз допустимой погрешности поверяемого тахометра. Непостоянство угловой скорости определяется стробоскопическим методом при помощи диска, насаженного на выходной вал станка.

Для поверки переносных тахометров возможно применение установки, состоящей из коробки скоростей с выводами на определенные угловые скорости, приводимой в действие синхронным мотором, при условии, что погрешность частоты переменного тока, питающего мотор, не превышает допустимой погрешности поверки.

Недопустимо применение приводных станков, вызывающих значительные по амплитуде вибрации стрелки поверяемого тахометра.

Для поверки вибрационных тахометров на вал привода эксцентрично насаживается шариковый подшипник, который вибрирует вместе с приставленным к нему тахометром при вращении вала привода.

• 16. В качестве образцового тахометра может быть использован тахометр, погрешность которого по крайней мере в три раза ниже допустимой погрешности поверяемого тахометра (например, для поверки тахометра с допустимой погрешностью 3% могут быть использованы тахометры типов 751, 808 и др., имеющие погрешность 1%. Тахометры с погрешностью 1% и. ниже поверяются по строботахометру).

• 17. В тахометрической установке для поверки всех типов тахометров в качестве образцового тахометра обычно применяется электростроботахометр.

Примечание. Техническая характеристика типовой тахометрической установки ТХЗ-ЗО дается в приложении 1.

• 18. Электростроботахометр состоит из насаженного на ось привода стробоскопического диска с рядом меток и газоразрядной лампы, питаемой импульсным напряжением стабильной частоты.

• 19. Угловые скорости, соответствующие кажущемуся неподвижному положению меток стробоскопического диска, определяются формулой:,

Для диска, имеющего 30 меток (Z — 30), это условие имеет вид:

Л ²⁰⁰

nt

Следовательно, если необходимо, чтобы погрешность б не превышала, например, 0,1% (для поверки тахометра класса 0,3) на скорости п — 1000 об/мин, то время перемещения стробоскопической картины на одну метку должно быть не менее

Ниже приводится график семейства кривых при Z — 20 и Z = 30 для различных б, по которым можно определить такое значение t для данного п, чтобы относительная погрешность метода поверки не превосходила д'%1

Номограмма для определения допустимого времени перемещения стробоскопического изображения при поверке тахометров

Если ограничиться 10-й стробоскопической остановкой, то допустимо применять вспомогательный тахометр с максимальной относительной погрешностью порядка 2—3^Q/o'. Этому условию удовлетворяют обычные технические тахометры.

Определим, какую точность может дать стробоскопический метод при этих условиях. Так как практически стробоскопическое изображение никогда не бывает неподвижным, то условие п — По не выполняется.

Предположим, что наблюдаемая скорость вращения стробоскопического изображения равна F.

Следовательно,

Я= n₀+F.

Положительный знак скорости F соответствует случаю, когда стробоскопическое изображение вращается в ту же сторону, то и измерительный диск, а знак минус берется тогда, когда диск и стробоскопическое изображение вращаются в противоположные стороны.

Погрешность результата измерения скорости вращения вала будет обусловлена погрешностью F из-за неполной остановки стробоскопического изображения и погрешностью в значении частоты вспышек света.

Обозначим относительную погрешность в значении частоты вспышек через Р. Относительная погрешность результатов измерения скорости вращения вала R будет:

На хорошем поверочном станке при измерениях с диском, имеющим 60' меток, еще заметно движение стробоскопического изображения при прохождении расстояния между двумя соседними метками за 5—>10 сек. Это соответствует движению стробоскопического изображения со скоростью 0,1—0,2 об/мин-Положим F = 0,2 об/мин.

Если частота вспышек света регулируется стальным камертоном, имеющим температурный коэффициент 1.Г0^-4 на Г°С, то, предполагая, что измерения производятся при температуре 20±5°С, можно принять Р=0,0006.

Отсюда

(0,0005)2 +

При п — 50 об/мин имеем

R = 0,00403, или ~ 0,4j%;.

R = 0,000502 или ~ 0,06%!.

В тех случаях, когда допустимая погрешность поверяемого тахометра не менее чем в 10 раз превосходит нестабильность генератора электростроботахо-метра, последняя может не приниматься во внимание. Тогда погрешность метода поверки будет определяться лишь неустойчивостью задаваемой скорости вращения тахометра.

Определим условия, при соблюдении которых эта погрешность не превосходит заданной величины. Предположим, что стробоскопический диск имеет Z меток и время перемещения стробоскопической картины на одну метку состав-60

ляет t сек. Тогда F = -^-~об/мин, а относительная погрешность, выраженная в процентах, равна

F        1

б = — . 100= —

п       п где п — скорость вращения диска в оборотах в минуту;

По — число вспышек света в минуту;

Z — число меток на диске;

К—номер стробоскопической остановки, принимающий одно из значений простого ряда чисел 4, 2, 3, 4...

Указанная формула верна для стробоскопических остановок диска без кажущегося удвоения, утроения и т. д. числа меток.

• 20. Погрешность в значении частоты генератора строботахо-метра не должна превышать ^]/₃ допустимой погрешности поверяемого тахометра.

Примечание. Сведения о точности стробоскопического метода определения скорости вращения даются в приложении 2.

• 21. Средствами поверки счетчиков оборотов являются:

а) привод, допускающий вращение поверяемого и образцового счетчиков в прямом и обратном направлениях;

б) образцовый счетчик, с показаниями которого сравнивают показания поверяемого счетчика.

• 22. В качестве образцового счетчика оборотов может быть применен механический счетчик, конструкция которого не допускает неверного счета оборотов (например, счетчики с зубчатой или червячной передачей) и погрешность которого определяется лишь возможным мертвым ходом подвижных деталей счетчика.

• 23. Приборы, с которыми сравниваются показания поверяемых тахометров и счетчиков оборотов (образцовые тахометры, счетчики оборотов, секундомеры, а также генератор электрических колебаний электростроботахометра), должны иметь свидетельство о прохождении поверки с указанием поправок. Аттестацию тахометрических установок лабораторий государственного надзора за внедрением и соблюдением стандартов и состоянием измерительной техники Государственного комитета стандартов Совета Министров СССР производят институты Госстандарта СССР.

• III. ПОВЕРКА

А. Поверка тахометров и спидометров

• 24. Поверку тахометров следует производить при температуре помещения, не выходящей за пределы 20±5°С, при горизонтальном положении шкалы для переносных тахометров и при нормальном рабочем положении для стационарных.

• 25. Поверка тахометров производится в 5 оцифрованных отметках, равномерно распределенных по рабочему участку шкалы. Тахоскопы дополнительно поверяются еще в двух отметках — по одной отметке на 3-м и 10-м обороте основной стрелки тахоскопа. Если рабочий участок содержит менее 5 оцифрованных отметок, поверку производят, в имеющихся отметках. У вибрационных тахометров поверяется каждая упругая пластинка.

• 26. Подбор скоростей, подлежащих сообщению приводному валу тахометра, имеющему коэффициент, отличный от единицы, производится путем умножения угловых скоростей, соответствующих намеченным отметкам шкалы, на коэффициент тахометра.

Если полученные в результате умножения скорости не могут быть воспроизведены при помощи строботахометра, то для поверки берутся ближайшие отметки шкалы, соответствующие воспроизводимым скоростям тахометрической установки.

Примечание. У стационарных тахометров, имеющих отметку рабочего числа оборотов машины, указанная отметка (или ближайшая к ней) должна быть включена в состав поверяемых.

• 27. Тахометры, имеющие несколько шкал, поверяются в двух диапазонах угловых скоростей, соответствующих двум типам шкал. Поверяемые отметки шкалы выбираются в соответствии с пп. 24 и 25. В остальных диапазонах поверяется по одной отметке шкалы.

• 28. Вал стационарных тахометров соединяется с валом тахометрического станка при помощи переходной муфты или достаточно жесткой короткой резиновой трубки.

Стационарные тахометры перед отсчетом по ним показаний при поверке должны проработать не менее 5 мин на скорости, близкой к максимальному значению шкалы тахометра.

• 29. Поверка стационарных тахометров стробоскопическим методом начинается с установки редуктора тахометрического станка на соответствующий диапазон и пуска в ход станка с одновременным увеличением скорости до момента, когда стробоскопическое изображение, соответствующее требуемой для поверки угловой скорости, остановится или будет перемещаться с допустимой скоростью. После этого производят отсчет показаний по шкале поверяемого тахометра.

Примечания:

Г. В случае какого-либо сомнения относительно номера стробоскопической остановки пользуются поверенным ручным тахометром, подключая его к рабочему валу тахометрического станка.

2. Допустимая скорость вращения стробоскопического изображения определяется в зависимости от точности, с которой необходимо произвести поверку тахометра, и выбирается такой, чтобы получающаяся при этом погрешность в определении скорости вращения приводного вала тахометра не превышала Уз погрешности, допустимой для поверяемого тахометра. Допустимое время перемещения стробоскопического изображения на одну стробоскопическую метку диска для определения точности поверки при количестве меток 20 и 30 дано в номограмме, приведенной в приложении 2.

• 30. Переносные тахометры присоединяются к валу тахометрического станка при помощи сменного металлического трехгранного или резинового наконечника, когда скорость выходного вала тахометрического станка достигнет величины, необходимой для поверки тахометра. Требования к постоянству угловой скорости вала тахометрического станка при поверке переносных тахометров такие же, как и при поверке стационарных тахометров (п. 29).

• 31. Поверка показаний стационарных тахометров в намеченных отметках шкалы производится сначала на возрастающих, а затем на убывающих скоростях.

При частоте вспышек, превышающей ГО—1'5 гц, отдельные впечатления от освещаемой фигуры сливаются в одно целое, и диск будет казаться неподвижным.

Это впечатление будет и в том случае, когда за время между двумя последующими вспышками диск сделает несколько полных оборотов. Пусть между двумя вспышками диск сделает К оборотов, где К — целое число, называемое номером стробоскопической остановки.

Положим, далее, что частота вспышек в два раза превосходит частоту вращения т. е. за время одного оборота произойдет две вспышки света.

В этом случае наблюдается фигура с двумя метками вместо одной, причем метки на диске будут расположены диаметрально противоположно.

Если частота вспышки превосходит частоту вращения не в два раза, а в т раз, где т — целое число, то наблюдается неподвижная фигура с т метками вместо одной.

Следовательно, кажущаяся остановка фигуры будет происходить всегда, когда f = — fo. Оба рассмотренных случая охватываются соотношением:

Когда измерительный диск имеет не одну, a Z меток, то фигура кажется неподвижной, если за время между двумя соседними вспышками диск повернется на одну или некоторое целое число меток.

Этому самому общему случаю соответствует соотношение:

Произведение mZ равно числу видимых на диске меток при наблюдении неподвижного стробоскопического изображения.

Таким образом, при неподвижном стробоскопическом изображении частота вращения диска равна номеру стробоскопической остановки, деленному на число видимых меток и помноженному на 'частоту вспышек света.

Если частота вспышек света дана в герцах, то частота вращения получается в оборотах в секунду.

Обозначив через По — число вспышек в минуту и через п—скорость вращения диска в оборотах в минуту, перепишем полученное выражение в новых обозначениях:

На практике обычно не прибегают к стробоскопическому умножению числа меток, а пользуются измерительными дисками с несколькими концентрическими рядами меток- Поэтому при расчетах следует пользоваться соотношением, полу-

Чаще всего n₀ = 3O0O (fo=5O гц). При этом удобно пользоваться измерительными дисками с числом меток Zi=60, Z₂ = 30, Z₃=12 и Z4=6. Тогда ni = 50K, n₂ = 100K, Пз=250К и П4=!500К.

Для определения номера стробоскопической остановки следует вести счет остановок стробоскопического изображения, начиная с первой, при постепенном возрастании скорости вращения.

Так как при больших номерах остановок это крайне утомительно, то значительно удобнее пользоваться вспомогательным тахометром.

ПРИЛОЖЕНИЕ 1

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТАХОМЕТРИЧЕСКОЙ УСТАНОВКИ ТХЗ-ЗО

Тахометрическая установка типа ТХЗ-ЗО, выпускаемая заводом «Эталон», представляет собой универсальное устройство, дающее возможность производить поверку в диапазоне скоростей 20—30000 об/мин. Установка допускает поверку тахометров в горизонтальном и вертикальном положениях. Изменение скорости в указанном диапазоне достигается применением ступенчатого редуктора и 'фрикционного устройства для плавного изменения угловой скорости.

Внутри каждой ступени возможно получение следующих скоростей:

• 1) от 20 до 100 об/мин, через 5 об/мин-

• 2) от 60 до 300 об/мин через 10 об/мин,

• 3) от 200 до 1000 об/мин через 50 об/мин,

• 4) от 600 до 3000 об/мин через 100 об/мин,

• 5) от 2000 до 10000 об/мин через 500 об/мин.

• 6) При подключении многооборотной приставки — от 6000 до 30000 об/мин через 1500 об/мин.

В качестве меры частоты в установке применен камертонный генератор на частоту 50 гц, нестабильность частоты которого составляет 0,02% в интервале температур 19—21°С.

При температуре охлаждающей среды, отличной от 19—2ГС, частота камертонного генератора изменяется на 0,007%; на 1 градус.

Для приближенного отсчета чисел оборотов выходного валика тахометрической установки используется электротахометр.

ПРИЛОЖЕНИЕ 2

СТРОБОСКОПИЧЕСКИЙ МЕТОД ИЗМЕРЕНИЯ СКОРОСТИ ВРАЩЕНИЯ

Стробоскопический метод сличения частот двух периодических процессов основан на свойстве глаза удерживать некоторое время зрительное впечатление от предмета, уже скрывшегося из поля зрения (зрительное последействие).

Если вращающуюся фигуру освещать прерывистым светом, то при известных условиях изображение фигуры кажется неподвижным. Стробоскопический эффект используется для измерения скорости вращения.

Выяснить основные соотношения между скоростью вращения, характером движущейся фигуры и частотой вспышек света проще всего при помощи рассмотрения вращения диска с одной меткой.

Условимся угловую скорость вращения называть частотой вращения f и будем измерять ее в оборотах в секунду.

Осветим вращающийся диск прерывистым светом с частотой вспышек, равной /о. Частоту вспышек будем измерять в герцах. Один герц соответствует одной вспышке в секунду. Если частота вращения равна частоте вспышек, т. е-если f = fo, то каждая вспышка осветит метку в одном -и том же положении.

• 32. Поверка стационарных и переносных тахометров повторяется не менее двух раз, причем каждое из показаний не должно отличаться от показания образцового тахометра более чем на величину допустимой погрешности.

Для стационарных и ручных тахометров общего назначения, допустимая погрешность которых неизвестна, разность между показаниями поверяемого и образцового тахометров, отнесенная к максимальному значению шкалы, не должна превышать 3%.

Примечание. Допустимые погрешности для тахометров и спидометров устанавливаются при проведении государственных испытаний этих приборов и указываются в соответствующих нормативных документах (приложение 5).

• 33. Величина размаха вибрации стрелки тахометра во время поверки не должна превышать допустимой погрешности. За показание прибора при вибрации стрелки следует считать среднее из двух значений, соответствующих крайним положениям стрелки при ее колебаниях.

• 34. При поверке тахометра абсолютным методом с помощью секундомера и счетчика оборотов на протяжении всего времени измерения поддерживается неизменной скорость вращения приводного вала тахометра, соответствующая поверяемой отметке шкалы. Запуск и остановка секундомера производятся в моменты прохождения заранее намеченных показаний счетчика. Эти показания выбираются так, чтобы выбранный интервал времени соответствовал необходимой точности поверки.

Примечание. Метод расчета времени, необходимого для получения заданной точности поверки, дан в приложении 3.

• 35. При поверке вибрационного тахометра скорость приводного вала тахометрического станка плавно изменяют до тех пор, пока не установится максимальная амплитуда вибрации поверяемой упругой пластинки. При этом амплитуды вибрации соседних пластин должны быть одинаковы. После этого производят отсчет по образцовому тахометру.

• 36. Поверку спидометров производят так же, как и тахометров общего назначения.

При поверке тахометрических приборов со шкалой, градуированной в единицах линейной скорости, методом сличения с образцовым прибором, указывающим измеряемую скорость в угловых единицах, показания поверяемых приборов пересчитываются на угловую скорость путем деления их на длину внешней окружности приводного устройства (ролика у тахометров, колеса у экипажа). .

Отклонение размера диаметра измерительных роликов тахометров от номинального значения, обозначенного на нем, не должно превышать 0,3%.

• 37. При поверке отечественных спидометров методом сличения с. образцовым прибором, градуированным в оборотах в минуту, показания образцового прибора пересчитываются на линейную скорость в км/ч путем умножения их на - для автомобильно-

  го и

  60

  1000

  для мотоциклетного спидометров. Поверка шахтных

скоростемеров производится в соответствии с указаниями, приведенными в приложении 6.

• 38. При поверке тахометров, служащих в качестве образцовых» в дополнение к указанному в п. 32 в каждой поверяемой отметке определяется поправка, равная разности между показанием образцового тахометра и средним значением показаний поверяемого тахометра.

• 39. При поверке тахометра должен вестись протокол, образец которого дан в приложении 4 (графа 14 протокола заполняется лишь при поверке приборов, служащих в качестве образцовых).

Б. Поверка счетчиков оборотов

• 40. Поверка счетчиков оборотов заключается в сравнении их показаний с показаниями образцового счетчика оборотов при синхронном вращении обоих счетчиков. Поверку счетчиков оборотов следует производить при нормальной эксплуатационной скорости вращения. При отсутствии соответствующих указаний, скорость вращения берется равной 600 оборотам в минуту.

• 41. Счетчики оборотов, выполняющие не только суммирование, но и вычитание, должны быть поверены в обоих направлениях вращения.

• 42. Количество оборотов, сообщаемое поверяемому счетчику,, должно быть таким, чтобы за время поверки все диски или ролики сделали не менее одного оборота.

Примечание. Пятизначные, шестизначные и т. д. счетчики поверяются на станке лишь до 10 000 оборотов, после чего вскрываются с целью убедиться в исправности шестеренок, не сделавших полного оборота.

• 43. При поверке отечественных счетчиков спидометров, отсчитывающих пройденный путь в километрах, количество сделанных счетчиком оборотов определяется путем деления показания счетчика на его коэффициент (на 1 :624 при поверке счетчиков автомобильных спидометров и 1 : 1000 при поверке счетчика мотоциклетного спидометра, в соответствии с ГОСТ 1578—65).

• 44. Счетчик считается пригодным для применения, если разности между конечными и начальными показаниями образцового и поверяемого счетчиков отличаются друг от друга не более чем на одну единицу отсчета. Для счетчиков отечественных автомобильных и мотоциклетных спидометров расхождения допускаются соответственно 62 и 100 оборотов.

• IV. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 45. Тахометры, спидометры и счетчики оборотов, удовлетворяющие требованиям настоящей инструкции, признаются годными и клеймятся.

Примечание. Клеймение может быть заменено выдачей свидетельства или аттестата установленной формы.

• 46. Тахометры с допустимой погрешностью 1% и ниже, используемые в качестве образцовых, снабжаются, кроме клеймения, при государственной поверке — свидетельствами, а при обязательной ведомственной поверке и при выпуске из производства — аттестатами с указанием поправок к показаниям прибора.

• 47. Тахометры с допустимой погрешностью более 1%, спидометры и счетчики оборотов при выпуске из производства, кроме клеймения, снабжаются выпускными аттестатами с указанием величины наибольшей погрешности показаний.

• 48. Тахометры, спидометры и счетчики оборотов, не удовлетворяющие требованиям настоящей инструкции, к применению не допускаются.

Замена

ГОСТ 1578—65 введен взамен ГОСТ 1578—52.

15
